Технология укладки теплого пола: способы монтажа и подробная пошаговая инструкция!

Выбор труб и их укладка

Для водяного тёплого пола подходят следующие виды труб:

• Медные;
• Полипропиленовые;
• Полиэтиленовые PERT и PEX;
• Металлопластиковые;
• Гофрированная нержавейка.

У них есть свои сильные и слабые стороны.

Характеристика Материал	Радиус изгиба	Теплопередача	Упругость	Электропроводность	Срок службы*	Цена за 1 м.**	Комментарии
Полипропилен	Ø 8	Низкая	Высокая	Нет	20 лет	22 р	Гнутся только с нагревом. Морозостойкие.
Полиэтилен PERT/PEX	Ø 5	Низкая	Высокая	Нет	20/25 лет	36/55 р	Не выдерживают перегрева.
Металлопластик	Ø 8	Ниже среднего	Нет	Нет	25 лет	60 р	Изгиб только со спецоборудованием. Не морозостойкие.
Медные	Ø3	Высокая	Нет	Есть, требует заземления	50 лет	240 р	Хорошая электропроводность может вызвать корродированние. Требуется заземление.
Гофрированная нержавейка	Ø 2,5-3	Высокая	Нет	Есть, требует заземления	30 лет	92 р

Примечание:

* характеристики труб рассмотрены при эксплуатации в водяных тёплых полах.

** Цены взяты с яндекс.маркета.

Выбор очень сложен, если пытаться сэкономить на себе. Конечно, медные к рассмотрению можно не брать – очень дорого. Но вот гофрированная нержавейка, при более высокой цене, обладает исключительно хорошей теплоотдачей. Разница температур в обратке и на подаче, у них самая большая. Это значит, что тепло они отдают лучше конкурентов. Учитывая маленький радиус изгиба, лёгкость в работе и высокие эксплуатационные характеристики, это самый достойный выбор.

Укладка труб возможна спиралью и змейкой. У каждого варианта есть плюсы и минусы:

• Змейка – простой монтаж, почти всегда наблюдается «эффект зебры».
• Улитка – равномерный прогрев, расход материала увеличивается на 20%, укладка более трудоёмкая и кропотливая.

Но эти способы можно сочетать в пределах одного контура. Например, вдоль стен «смотрящих» на улицу, труба укладывается змейкой, а на остальной площади улиткой. Также можно изменять и частоту витков.

Есть общепринятые стандарты, на которые ориентируются профессионалы:

• Шаг – 20 см;
• Длина трубы в одном контуре не более 120 м;
• Если будет несколько контуров, то их длина должна быть одинакова.

Под стационарные и крупногабаритные предметы интерьера, трубы лучше не заводить. Например, под газовую плиту.

ВАЖНО: обязательно нарисуйте схему укладки с соблюдением масштаба. Укладку начинают от коллектора

Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты

Укладку начинают от коллектора. Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты.

Гофрированная нержавейка выпускается в бухтах по 50 м. Для её соединения используют фирменные муфты.

Последним элементом, уложенным между витков труб, является термодатчик. Он проталкивается в гофротрубу, конец которой заглушен и привязан к сетке.  Расстояние от стены не менее 0,5 м. Не забудьте: 1 контур – 1 термодатчик. Другой конец гофротрубы выводится к стене и далее по кратчайшему пути подводится к терморегулятору.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м2. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-350.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание».  Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать реально, но потребуется приличный отрезок времени и немалые средства.

Выбор труб

Важным моментом в устройстве теплых полов является выбор труб. Поэтому отдавать предпочтение лучше всего изделиям производителя, дающего гарантию на свой товар более 30 лет и обязующегося в случае брака, неисправностей или иных неполадок выплатить компенсацию или полностью возместить стоимость материала.

Наименование	Размер. Цифры типоразмера – наружный диаметр, толщина стенки металлопластиковой трубы	Цена, руб. Приведена цена погонного метра
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX	16 X 2,0 мм, 100 м 16 X 2,0 мм, 200 м	55
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX	20 x 2,0 мм, 100 м	83
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX	26 x 3,0 мм, 50 м	145
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX	32 x 3,0 мм, 50 м	215
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX	40 x 3,5 мм, 25 м	575
ТРУБА ИЗ СШИТОГО ПОЛИЭТИЛЕНА PEX-EVOH	16 х 2,0 мм, 200 м 16 x 2,0 мм, 100 м	50
ТРУБА ИЗ СШИТОГО ПОЛИЭТИЛЕНА PEX-EVOH	20 х 2,0 мм, 100 м	69

Труба для теплого пола УПОНОР

При монтаже изгиб труб может варьироваться от 45 до 90°С, что может усложнить процесс укладки материала. К тепломагистрали предъявляются следующие требования:

• прочность;
• износостойкость;
• долговечность;
• достаточная теплопередача;
• низкий показатель теплового расширения;
• нейтральность к воде;
• способность выдерживать температуру до 120°С.

Укладка металлопластиковой трубы

Самые популярные материалы для теплоносителей:

• металлопластик;
• полиэтилен.

Трубы теплого пола полиэтиленовые

Монтаж теплого пола: особенности

Один из этапов проектирования включает создание схемы монтажа, которой впоследствии необходимо будет придерживаться, выполняя работы непосредственно на объекте.

Пирог пола с трубами внутри стяжки – оптимальная толщина

В схеме монтажа следует отразить следующие моменты:

1. План разбивки поверхности основания на несколько участков. Этот этап нельзя игнорировать при заливке стяжки на большой площади, так как температурное расширение в этом случае приводит к ее разрушению. Разбивка на отдельные участки позволяет сформировать между ними температурные швы. При этом один участок не должен превышать 40 м², а помещения Г и П-образной конфигурации разбиваются на участки независимо от их площади.

2. В схеме монтажа должна быть ссылка на наличие температурных швов, для заполнения которых используют демпферную ленту, элементы из экструдированного пенополистирола или вспененного полиэтилена. Внутри шва трубы помещают в кожух, например в гофру.
3. В проекте указывают способ, которым будут уложен трубы – это позволит приобрести необходимый материал в определенном количестве. Также отражают способ устройства стяжки – мокрый, полусухой или сухой.
4. Производят расчет температуры труб – это поможет определиться с чистовым напольным материалом, производитель которого указывает совместимость материала с системой «теплый пол» и его допустимый нагрев. Так, паркет может быть нагрет до 25 градусов – не более.

Принцип укладки в стяжку

Общие принципы монтажа систем водяного типа

Сначала нужно подготовить основание: выровнять его и очистить от загрязнений. После этого укладывают слой теплоизоляции, часто для этого используют плиты экструдированного пенополистирола.

Такой материал поставляется в виде плит, которые не сложно установить. После этого теплоизоляционный материал застилают гидроизолирующей пленкой.

Перед началом монтажа по периметру комнаты кладут демпферную ленту, чтобы компенсировать тепловое расширение во время работы системы. На больших площадях ее устанавливают не только вдоль стен, но и в проходящие посредине помещения швы.

Если утеплитель и лента уложены правильно, то пленку можно будет аккуратно заправить за край теплоизоляционного материала, она ляжет ровно и с небольшим натяжением.

Демпферная лента, установленная по периметру помещения, необходима при применении бетонной стяжки для укладки ТП, чтобы компенсировать тепловое расширение

Поверх пленки нужно уложить трубы для горячей воды, именно на этом этапе должна быть реализована схема укладки водяного теплого пола, ее выбирают заранее. Трубы следует укладывать ровно, стараясь сохранить равное расстояние между ними, чтобы добиться равномерного прогрева пола.

Какой бы ни была выбранная схема ТП, следует правильно согнуть трубу и аккуратно разложить ее по разметочной сетке, чтобы прогрев пола был равномерным

Уложенные коммуникации подключают к распределительному коллектору, через который подключаются к отопительной системе дома, к котлу и т.п. Трубы заливают бетонной стяжкой, после чего необходимо подождать ее полного высыхания. Остается проверить работу системы и уложить напольное покрытие.

Каждую петлю трубы подключают к коллектору. Желательно, чтобы отдельные участки системы обладали примерно равной длиной и гидравлическим сопротивлением

При монтаже систем этого типа мелочей не существует. Небольшая погрешность может вызвать серьезную поломку в будущем.

Поэтому имеет смысл учесть ряд полезных советов еще перед началом монтажных работ:

1. Прежнюю стяжку лучше полностью демонтировать, а гидроизоляцию и утеплитель положить на максимально прочное основание, тщательно выровненное по горизонтали.
2. Не стоит думать, что под стяжкой неровности основания будут незаметны, все перепады более 10 мм нужно старательно выровнять.
3. Если в одном помещении укладывается несколько отдельных контуров системы, пространство между ними следует разделить демпферной лентой, не ограничиваясь только ее укладкой по периметру.
4. На небольших участках в качестве утеплителя вполне допустимо использовать пенофол.
5. Над неотапливаемым подвалом или на грунте нужно сделать максимально надежное утепление, например, слой керамзита и плиты пенополистирола не менее 50 мм толщиной.
6. Прикрепляя трубы к сетке, не следует затягивать стяжки слишком туго, чтобы не повредить трубу.
7. Диаметр трубы для такой системы может варьироваться в пределах 16-20 мм, материал должен быть рассчитан на давление не менее 10 бар и нагрев до 95 градусов.
8. При ограниченном бюджете не стоит тратиться на трубы с опциями в виде дополнительной защиты, хотя армирование полипропиленовых коммуникаций стекловолокном лишним не будет.
9. Чтобы автоматизировать работу системы, нужно правильно выбрать и установить коллектор, дополнив его конструкцию сервоприводами, датчикам давления, воздухоотводчиками и другими полезными устройствами.
10. Ящик коллектора размещают в нише на стене, он должен возвышаться над уровнем пола достаточно высоко, чтобы можно было правильно изогнуть входящие в него трубы.
11. Все трубы должны выходить из коллектора вниз, и никогда – вверх, чтобы обеспечить корректную работу устройств для отведения воздуха, попавшего в систему.
12. Не рекомендуется делать нишу для коллектора в несущих стенах, если другого варианта нет, лучше просто установить шкаф на стене, а не внутри ее.

По понятным причинам исправить огрехи после окончания монтажа такой системы может быть очень затруднительно, поэтому следует все операции выполнять очень внимательно. Например, каждая петля должна состоять из одной цельной трубы, никакие спайки и любые другие соединения недопустимы.

Что такое терморегулятор

Строго говоря, любая система теплого пола при прямом подключении к электросети тоже будет работать. Однако при этом существует реальный риск ее перегревания и быстрого выхода из строя. Кроме того, уровень обогрева будет полностью неконтролируемым, при максимальном расходе электрической энергии. Нагревательные элементы в таком случае будут переживать постоянную нагрузку.

Во избежание возникновения вышеописанных ситуаций применяются терморегуляторы трех типов:

1. Электромеханические. По конструкции устройства напоминают аналогичные приспособления на утюгах. Регулировка уровня обогрева проводится вращением ручки влево/вправо. Электромеханические устройства отличает простота конструкции и легкость в обращении. Стоимость этих приборов достаточно небольшая.
2. Электронные. При схожести функций с предыдущим вариантом реализуются они другим способом. Цифровой или жидкокристаллический экран отображает текущие параметры системы, которые можно корректировать текстильными или сенсорными кнопками. Для увеличения параметра нажимают кнопку «+», для понижения ― кнопку «-». Другой тип исполнения электронных регуляторов делает их на порядок дороже.
3. Программируемые (т.н. «программаторы»). Наряду с традиционной регулировкой текущей температуры пола в этом случае предоставляется возможность установки определенных показателей для определенного часа или дня недели. В некоторых программаторах для электрических теплых полов корректировка мощности нагревательных элементов зависит от температуры за пределами помещения. Для этих целей проводится установка специального датчика. Некоторыми моделями программируемых терморегуляторов можно управлять с компьютера.

Монтаж приспособлений обычно производят в наиболее удобных точках помещения. Довольно часто терморегулятор устанавливают возле выключателя. Если требуется оснастить электрическим теплым полом помещение с повышенной влажностью, терморегулятор размещают за его пределами. Дело в том, что высокая влажность плохо сказывается на точности показателей. Один прибор данного типа в состоянии обеспечить управление теплым полом общей мощностью 3 кВт. В случае превышения этого показателя контур разделяют на две параллельные зоны, каждая из которых комплектуется своим датчиком.

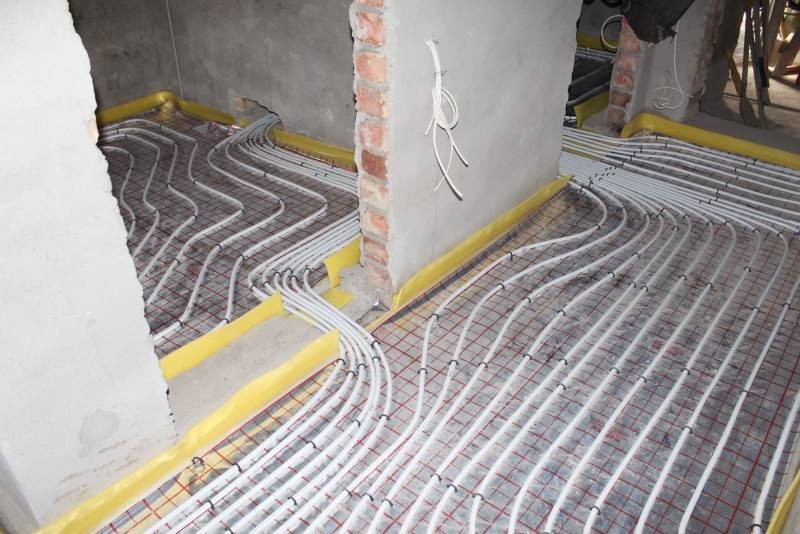

Шаг укладки трубы теплого пола

Ко всем ошибкам, мною перечисленным, я хочу обратить ваше внимание на то, что даже при замечательной разметке на пленке, эти шабашники умудрились не попасть в разметку. При этом шаг пляшет до 100 мм. При этом шаг пляшет до 100 мм

При этом шаг пляшет до 100 мм.

Развороты контуров ужасные, как будто кто-то заблудился в лабиринте или в упор не видит разметку.

Прохождение магистралей вообще оставляет желать лучшего. Такое ощущение складывается, что монтировали теплые полы слепые или плохо видящие монтажники. Скажите мне, как можно на расстоянии одного метра не видеть яркую красную разметку? На лицо очередная ошибка монтажа теплого пола

А ведь всего этого можно избежать, если посмотреть работу тех, кого вы хотите нанять. На фото, например, или на недавно сданном объекте. Так же я часто практикую звонки моим клиентам и прошу их поделиться моими работами и подходом в монтаже.

Я даю 100 процентов на то, что если у этого клиента кто-нибудь, попросит телефон мастеров, которые смонтировали ему теплые полы, то он не даст. Так как не захочет потом краснеть, когда не довольные клиенты позвонят ему и скажут: «Кого ты нам блин дал. Эти шабашники даже по разметке ровно не могут смонтировать трубы».

А еще этим шабашникам предстоит монтировать котельную с магистральным коллектором. Я уже предвкушаю цирковое представление.

Слив воды из контуров

Конструкция водяного пола при правильном монтаже не будет иметь крана и нижней точки. По этой причине задействуют компрессор. Перед тем, как слить теплый пол, этот аппарат подключают к подающему коллектору. Когда он заводской сборки, тогда на нем имеются устройства, препятствующие обратному движению теплоносителя.

На вентиле для залива жидкости, расположенном на подающем коллекторе, снимают воздухоотводчик и на это место прикручивают переходник, и подключают выход компрессора. К сливному отверстию на обратном коллекторе присоединяют шланг и выводят его в емкость или канализацию.

Открытыми остаются запорные вентили на одной петле. После включения компрессора жидкость начинает сливаться под давлением. Прибор не выключают, пока не появится воздушно-капельная взвесь. Только потом его отключают, закрывают вентили первого контура, открывают запорную арматуру следующей петли и вновь включают компрессор. В итоге сливают воду со всей системы.

Поскольку протяженность контуров бывает значительной, на их стенках остается немалое количество жидкости. Ее удаляют повторно, повторив вышеописанную процедуру через несколько часов.

После завершения монтажа и перед эксплуатацией нужно заправить систему теплоносителем и осуществить первый запуск теплого пола. Замену рабочей среды производят в зависимости от ее типа. Воду меняют каждый год, а незамерзающую жидкость один раз в течение 3 — 5 лет.

Чем интересны кабельные полы

Нагревательным элементом здесь выступает кабель, степень нагрева которого определяется показателем выделенного тепла по отношению к единице длины при прохождении через него электрического тока.

Разделяют три типа кабелей:

• резистивные одножильные;
• резистивные двужильные;
• саморегулирующие.

Первые два — обычные кабели. Особый интерес представляет последний вариант, так как он менее требователен к условиям монтажа и позволяет сэкономить электричество. Принцип действия основан на том, что саморегулирующий кабель греется сильнее, если температура окружающей среды понижается, и наоборот. Соответственно, и цена у тёплых полов с саморегулирующим кабелем будет выше.

Одножильный и двужильный кабели различаются по способу раскладки на полу: одножильный нужно обязательно возвращать на то же место, где его начальная точка, двужильному это не нужно. Само оборудование стоит недорого. Но вот на монтаж надо будет потратиться.

Обзор технических характеристик

Система водяного тёплого пола состоит из контура и блока управления. Первые располагаются под напольным покрытием, второй чаще встраивается в ниши с открытым доступом. Применяется такой вид отопления в качестве основного или дополнительного источника тепла.

Наиболее эффективным вариантом считается вариант тёплого водяного пола под плиткой или ламинатом. Ковровые покрытия обладают низкой проводимостью, поэтому они выступают в роли барьера между системой и воздухом.

Преимущества и рекомендации

Тёплые полы в отличие от радиаторов отопления согревают воздушные массы по всей площади помещения до 1,7 м в высоту. Выше показатели будут в районе источника тепла, а не под потолком. Это говорит о большей продуктивности встраиваемых в перекрытие систем, чем у других обогревателей.

Эффективность обогрева помещения у разных систем отопленияИсточник floorheatmoshiriba.blogspot.com

Если сравнивать монтаж тёплого пола электрического и водяного, то второй обойдётся заметно дороже. Но для получения одного и того же результата электроэнергии уйдёт больше, чем природного газа или твёрдого топлива. Поэтому водяной пол выгоднее примерно в 5 раз и чаще применяется в качестве основного источника тепла.

Радиаторы для поддержания температуры воздуха в диапазоне 20-25 0С нагреваются не менее чем до 60 0С. Вода в системе тёплого пола доводится до 35-45 0С. Это также говорит о том, что такой вид отопительной системы можно считать одним из самых экономически выгодных. Экономия будет составлять до 40 %.

В пользу водяного тёплого пола стоит отметить и тот факт, что на относительную влажность воздуха система оказывает минимальное влияние, то есть сушка воздуха не происходит. Нет активной циркуляции пыли. А также отсутствует электромагнитное поле, которое сказывается на самочувствии человека негативным образом.

Недостатки и последствия

Нарушения в процессе монтажа водяного тёплого пола приводят к протечкам и ремонтным работам. Поэтому установка водяного тёплого пола занимает много времени. Этот факт нередко относят к минусам, но торопиться здесь нельзя.

Чтобы выявить утечку, придётся вскрывать стяжкуИсточник www.auckland.plumbing

Если планируется укладка тёплого пола в стяжку, то перекрытие заметно утяжеляется (до 15 % от изначальной массы)

Важно предусмотрительно провести расчёты. Не каждый фундамент или несущие конструкции справятся с такой нагрузкой.

Как сделать тёплый пол в квартире? В многоэтажном доме с центральным водоснабжением установка системы обязательно сопровождается согласованием с обслуживающими инстанциями. Подключение производится к водопроводу. Происходит увеличение гидравлического сопротивления, которое рассчитано на вертикальные, а не на горизонтальные системы. В итоге в соседних квартирах сверху возникнут проблемы с отоплением, может выйти из строя центральная система в целом. Поэтому получить разрешение на монтаж тёплого пола удаётся далеко не всегда.

Блок управления включает в себя несколько элементов. Их установка, настройка и обслуживание стоят дорого. Но в общей массе затраты окупаются результатом.

Блок управления тёплым поломИсточник i.pinimg.com

В качестве финишного напольного покрытия не рекомендуются такие материалы, как линолеум, ковролин, палас. В список входит и ламинат. Но существуют марки, которые допускаются для укладки. На упаковке должен быть соответствующий знак: водяной тёплый пол

Важно не путать с электрическим, так там параметры немного отличаются

Требования к помещению

Устройство водяного тёплого пола отбирает по высоте от 8 до 20 см пространства. Поэтому дверные проёмы должны быть выше 2,1 м, а потолки не менее 2,7 м.

Важно, чтобы несущие конструкции и фундамент справлялись с нагрузкой, которая образуется от строительных материалов и теплоносителя. Перепады на основании допускаются в пределах 5 мм, чтобы не возникало возникновение воздуха и повышение гидравлического давления.. Эффективное отапливание помещения водяной системой возможно только при теплопотерях до 100 Вт/кв

м. А значит, окна должны быть вставлены, стены оштукатурены, проведены меры по изоляции конструкций.

Эффективное отапливание помещения водяной системой возможно только при теплопотерях до 100 Вт/кв. м. А значит, окна должны быть вставлены, стены оштукатурены, проведены меры по изоляции конструкций.

Монтаж системы водяного подогрева

Посмотрим, как происходит процесс обустройства водяного пола с использованием пенополистирольных плит, но при условии заливки стяжки поверх них. Плиты будут использоваться вместо арматурной сетки для фиксации труб теплого пола на поверхности основания.

Шаг 1. Сначала нужно подготовить черновое основание – выровнять его и очистить от мусора. Помещение сразу нужно освободить от всего лишнего

Не критичны только мелкие изъяны основания, на них можно не обращать внимание

Вначале проводятся подготовительные работы

Шаг 2. Далее следует уложить слой гидроизоляционного материала, а затем – слой утеплителя (в данном случае используется пенопласт)

Что касается гидроизоляционного слоя, то важно укладывать отдельные полосы с нахлестом друг на друга и проклеивать стыки прочным скотчем. Листы утеплителя укладываются плотно друг к другу, при необходимости их можно подрезать

Закрыть ими нужно всю поверхность пола.

Укладка утеплителя

Шаг 3. По периметру стены около пола нужно приклеить демпферную ленту. Также, если материал стен позволяет, ее можно прикрутить на саморезы. Она необходима для того, чтобы стяжка не потрескалась, когда будет расширяться в стороны при высыхании. Пренебрегать укладкой ленты не стоит – это может сказаться на качестве полов.

Крепление демпферной ленты

Шаг 4. Теперь нужно укладывать пенополистирольные маты так, чтобы выступы на соседствующих друг с другом элементах совпадали друг с другом. Уложить маты нужно по всей поверхности утеплителя. Они легко стыкуются между собой, а при необходимости их можно резать, чтобы закрыть оставшиеся свободными небольшие участки пола, меньше по размеру, чем сами маты.

Укладка пенополистирольных матов

Выступы должны совпадать

При необходимости маты можно резать

Шаг 5

Перед укладкой отопительного контура важно убрать весь мусор с поверхности матов, который мог образоваться в процессе их монтажа и при их резке

Удаление мусора с матов

Шаг 6. В данном случае коллектор для подключения системы подогрева находится в другой комнате, значит, трубы нужно в комнату завести. Для этого проще всего пробурить отверстие в стене, которое позволит протащить трубы. Также нужно рядом сделать и второе отверстие, куда будет заводиться второй конец трубы – он будет подавать остывшую воду назад в систему подогрева в сторону коллектора.

Удаление мусора с матов

Труба заводится в отверстие

Вывод трубы в соседней комнате

Шаг 7. В соответствии с выбранной схемой укладки (в данном случае это улитка) нужно проложить трубы теплого пола, фиксируя их между выступами матов, соблюдая шаг. В центре помещения трубы нужно пустить в обратном направлении, а конец трубы завести во второе отверстие. Проведя трубу через стену, можно начать подключение ее к коллектору

Перед тем как начать проталкивать трубу через стену, ее конец важно замотать скотчем, чтобы внутрь нее ничего не попало

Процесс укладки труб

Еще одно фото процесса

Конец трубы обматывается скотчем

Шаг 8. После того как трубы были уложены и подключены к коллектору, можно протестировать систему на работоспособность, наполнив ее водой. После этого можно приступать к заливке цементной стяжки. Она выполняется строго по уровню. Кстати, воду сливать из труб во время заливки стяжки не стоит. Жидкость не позволит системе деформироваться под весом цемента.

Далее можно заливать стяжку

Для работы используется лазерный уровень

Шаг 9

Если помещение большое, важно установить маяки, по которым и будет равняться стяжка. Выравнивать ее можно длинным правилом, которое будет опираться на маяки и убирать излишки цементного состава, позволяя сделать ровную поверхность

Выравнивание стяжки

Шаг 10. Потом  можно провести затирку стяжки, когда она немного схватится. Эта процедура позволит добиться идеально ровной поверхности. Далее стяжку нужно оставить в покое на 28 суток и дать ей высохнуть. Включать теплые полы и проводить какие-либо работы до момента высыхания стяжки запрещено – это может навредить ей. Когда стяжка высохнет, можно укладывать чистовое напольное покрытие.

Затирка стяжки
