Замена старых проводов на провод сип 2х16

Ошибки при монтаже

Прежде чем установить провод, необходимо ознакомиться с наиболее распространенными ошибками, которые совершаются неопытными монтажниками:

• Слабая фиксация опор в грунте.
• Некорректный выбор типоразмера зажима, из-за чего провод болтается или не закрывается замок фиксатора.
• Повторное использование зажимов. Все крепежные узлы системы СИП являются одноразовыми, однако об этом часто забывают. Применение старых и некорректных зажимов очень тяжело обнаружить на этапе постройки линии. Проблемы начинают появляться уже в процессе эксплуатации.
• Не до конца зажатые провода. Начинающие монтажники боятся сломать зажимные приспособления и затягивают их не до конца.
• Излишне слабое или сильное натяжение. Ошибка возникает из-за отсутствия таблиц и динамометра, а также неумения пользоваться ими.
• Раскатка СИП по земле.
• Неправильный ввод провода в помещение или щит, допускающий повреждение изоляции.
• Пропущенные крепежные кронштейны.
• Касание проводом крыш помещений из-за ошибок при расчете.
• Использование крепежей от разных типов проводов СИП.
• Отсутствие маркировки на опорах (порядковый номер, ширина охранной зоны, контактный телефон владельца линии).

Какие меры безопасности нужно соблюдать при выполнении работы

Выполнение ввода через стену

Кабель, подведенный к дому, необходимо завести внутрь. Через стену он прокладывается в трубе, заполненной легкоразрушимой цементно-песчаной смесью или аналогичным материалом.

Ввод электрокабеля через стену в деревянном сооружении

Чаще всего провод входит в дом через чердак. При прокладке алюминиевого провода возле деревянного дома его необходимо заменить медным. Как правило, для этого применяется кабель с негорючей изоляцией ВВГнг. Это делается согласно ПУЭ п.2.1.70, запрещающего прокладку по чердаку алюминиевых проводов.

Соединяются токопроводящие жилы на улице клеммниками в герметичных коробках. При отсутствии клеммника соединение производится болтом, причем между медью и алюминием ставится третья шайба. На рисунке показано, как соединить СИП и медный кабель.

Ввод электрокабеля в деревянный дом проводится в стальной трубе, диаметром в 4 раза больше наружной изоляции. Минимальная толщина стенки нормируется СП 31-110-2003 и зависит от сечения кабеля:

• до 4 мм² стенка не менее 2,8 мм;
• до 10 мм² — 3,2 мм.

Устанавливается труба с уклоном на улицу. Это предотвращает затекание внутрь воды. Дополнительно труба герметизируется резиновыми заглушками.

Выполнение ввода в сухие и сырые помещения

Ввод в сухие и влажные помещения выполняется по-разному. Это связывают с необходимостью предохранить трубу и кабель в ней от попадания влаги.

Несмотря на то, что подключение электроэнергии от столба к дому выполняется специализированными организациями, необходимо знать, как выполнить эту работу. Это позволяет принять участие в разработке проекта и поможет выбрать оптимальный вариант прокладки кабеля и проконтролировать выполнение подключения.

Особенности прокладки СИП

Перед монтажом провода СИП подготавливают трассу путём расчистки площадки под установку опор и раскатке кабеля. В процессе подготовки старая воздушная линия удаляется или прокладывают новую рядом с учётом демонтажа старой. Раскатку выполняют затягиванием провода на опоры с помощью специального троса. Крепление СИП к столбу производят при помощи инструмента и материалов для монтажа СИП кабеля.

• раскаточное устройство;

• натяжитель бандажной ленты;

• крепежные материалы;
• натяжитель линии;
• динамометр.

Поэтапный монтаж:

1. Устанавливают опоры.
2. На опоры для монтажа СИП монтируют специальные крюки или кронштейны.
3. При помощи оборудования разматывают и подвешивают трос-лидер.
4. Протягивают СИП на опоры и натягивают.
5. Крепят кабель на опорах.
6. Обустраивают линейные ответвления от магистрали.

Подготовка к раскатке кабеля

На несущие и поддерживающие опоры устанавливают специальные ролики. Для этого на несущих используют ремни, а на поддерживающих крюки. На расстоянии не менее длины опоры ставят барабан с проводом со стороны крайнего несущего столба подготовленного к раскатке пролёта. С другой стороны пролёта устанавливают барабан с трос-лидером, диаметр которого подбирают с учётом способа выполнения раскатки: ручной или механизированной, и используемом проводе.

Протягивание провода СИП на опоры

Важно.  Перед установкой опор необходимо закрепить все необходимые кронштейны и крюки, чтобы избавиться от лишней работы на столбе в дальнейшем

Протяжка трос-лидера

Синтетический канат поднимают на каждую опору. Как только трос-лидер будет заправлен в ролики всех опор, его соединяют с СИП кабелем при помощи чулка и вертлюга. Вертлюг не позволит кабелю перекрутиться в процессе заведения провода на опоры.

Вертлюг для соединения троса и СИП

Раскатка

Путём медленного сматывания трос-лидера начинают подъём СИП на опоры. По мере движения провод плавно поднимается на первую и последующие столбы, занимая место троса на роликах до тех пор, пока не растянется на весь подготовленный пролёт. В процессе растяжки следят, чтобы кабель не касался земли, не тёрся о столбы и крепёжные элементы. Нельзя поднимать СИП с земли, предварительно раскатав его или раскатывая в процессе движения. Но довольно часто так и делается.

Крепление к опорам

Когда кабель вместе с трос-лидером минует последнюю опору пролёта, на первом анкерном столбе СИП закрепляют в зажиме, оставив достаточно провода для дальнейшего соединения с другим пролётом, подводом к дому. Далее, трос-лидер отсоединяют и при монтаже закрепляют провод на всех анкерных и промежуточных опорах. Раскаточные ролики в процессе фиксации снимают.

Промежуточные зажимы для крепления СИП на столбе

Оконечное крепление кабеля

Натяжка

Натяжку выполняют при помощи ручной лебёдки. В специальный зажим вставляют конец несущей жилы кабеля, расположенного на первой в пролёте анкерной опоре. Используя ручную лебёдку, провод подтягивают, контролируя силу натяжения при помощи динамометра. Рекомендуемые показания измерительного прибора можно узнать из проекта монтажа СИП или из специальной таблицы. В ней указаны параметры, рассчитанные для проводов определённых марок с учётом длины анкерного пролёта и температуры.

Натяжитель сип кабеля

Подвод к электрифицируемому объекту

Монтажом СИП -кабеля от столба к дому занимается обслуживающий воздушную линию персонал только после того, как все монтажные работы по прокладке СИП по опорам будут завершены.

Подключение выполняют от опоры, расположенной вблизи дома. Для крепления провода используют анкерные зажимы, которые устанавливают на столбе воздушной линии и фасаде подключаемого к источнику электроэнергии объекта. Один конец СИПа зажимают на опоре, оставляя часть для подключения к линии. Другой конец СИП фиксируют в зажиме на доме после ручного натяжения приблизительной силы.

Крепление кабеля сип на столбе

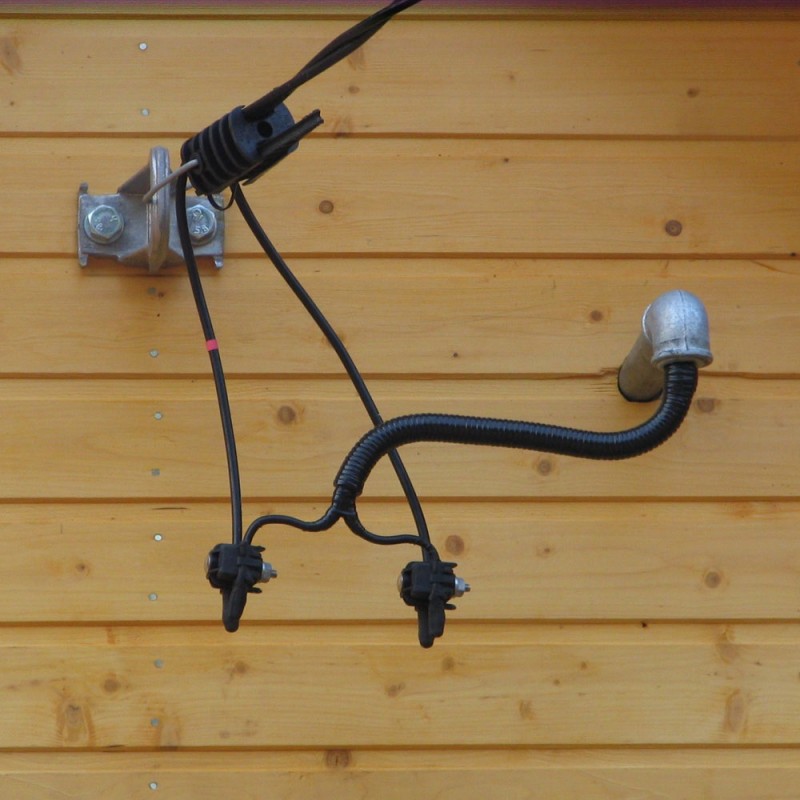

Крепление для СИП кабеля к деревянному дому с переходом на ВВГнг

Особенности монтажа на опоре

Если питающая воздушная линия выполнена с использованием оголённого провода, то кронштейн для фиксации анкерного зажима монтируют под траверсой с изоляторами. Если линия проложена с использованием СИП, то кронштейн фиксируют под линейными креплениями. Для соединения с линией используют специальные зажимы для соединения оголённых проводов или прокалывающие зажимы для СИП в зависимости от типа воздушной линии.

Рекомендации по подключению

Перед началом проведения работ под ЛЭП и в радиусе установки оборудования для регулировки и растяжки кабеля необходимо удалить кустарник и деревья. В противном случае при раскатке проводника можно повредить изоляционный слой. А также желательно заменить старые опоры и использовать современную крепежную арматуру.

Раскатка провода

Кабель попадает к потребителю в намотанном на барабан виде. Ручная раскатка проводов разрешена только при сечении жил проводника до 50 мм2 и длине не более 100 м. Это довольно простой этап, но есть некоторые нюансы, о которых нужно помнить. Для защиты изоляционного слоя необходимо использовать ролики. Раскатка кабеля на земле запрещена, так как при установке зажима прокалывающего типа на загрязненном землей участке проводника создается дополнительное сопротивление.

Вторым важным условием является установка вертлюга, позволяющего предохранить многожильный провод от самопроизвольного раскручивания жил. Игнорирование этого требования может привести к появлению просветов между токоведущими элементами кабеля и их последующему разрушению. Если раскатка проводится вручную, то скорость движения не должна превышать 5 км/час.

На этом этапе необходимо придерживаться следующего алгоритма действий:

1. Барабан с кабелем устанавливается на раскаточную тележку либо винтовую подставку, чтобы обеспечить свободное вращение катушки.
2. Подставка располагается за первой опорой создаваемой магистрали на расстоянии равном высоте столба.
3. На опору монтируется силовой ролик.
4. На всех остальных столбах закрепляются раскаточные ролики.
5. От конца магистрали до первой опоры пропускается лидер (вспомогательный канат), проходящий между креплениями роликов.
6. К свободному концу лидера с помощью вертлюга и кабельного чулка крепится кабель.
7. СИП протягивается по столбам через ролики.

Это интересно: расстояние между столбами освещения.

Крепление кабеля на опоре

Кронштейны крепятся на столбах с помощью монтажной ленты, изготовленной из нержавейки. Когда проводник начал движение через раскаточный ролик, установленный на последней опоре, можно начинать крепить СИП. После этого предстоит натянуть провод. Базовой точкой при выполнении этих работ является первая анкерная стойка. С провода снимается чулочный зажим. Затем лебедка крепится к несущему тросу с внешней стороны анкерного зажима.

На столб необходимо поставить ленточный хомут с крюком, соединив его с лебедкой через динамометр. Натянув кабель до требуемого усилия, СИП фиксируется в анкерном зажиме, а лебедка с динамометром снимается. Кабель можно крепить только за нейтраль. После завершения этих работ нужно снять раскатные ролики.

Ввод в помещение

Следует помнить, что СИП можно прокладывать к строению только по воздуху. Для трехфазной сети используется кабель 4×16, а для двухфазной — 2×16. Если при строительстве дома использовались газобетонные блоки, то обычные анкеры для крепления СИП к дому не подойдут. Чтобы обеспечить в такой ситуации надежную фиксацию проводника, следует использовать металлическую пластину с крюком и шпильки. Стена просверливается насквозь и с обратной сторону устанавливается ответная пластина. После этого конструкция стягивается шпильками.

Не забываем, что прокладывать можно только по воздуху

Так как изоляция кабеля изготовлена из горючего материала, его нельзя сразу вводить в деревянное строение. Лучшей схемой подключение СИП кабеля к дому является следующая:

1. В зависимости от количества фаз монтируется двух- или четырехполюсной автоматический выключатель. При этом его необходимо разместить в отдельном боксе. Показатель номинального тока автомата должен быть несколько выше в сравнении с устройством, установленном в помещении.
2. От входного автоматического выключателя в дом прокладывается гофра с проводником типа ВВГнг 2×10.
3. Вход в помещение должен быть выполнен из стальной либо пластиковой трубы и иметь заземление.

Какие задачи решает освещение заборов

Освещение заборов решает ряд важных задач.

• Функциональная подсветка. Оборудование освещает зоны участков, которые используются в ночное время. Фонари часто размещают у подъездных и гаражных ворот, калиток, хозяйственных построек, садовых дорожек и пр.
• Охрана объекта. Фонари обеспечивают освещение территории в ночное время, способствуют корректной работе видеокамер и действуют на злоумышленников психологически.
• Дизайн. Светотехника в этом случае выполняет декоративные функции. К ним относятся дополнение и выделение различных архитектурных элементов, подсветка садовых растений, создание контрастов и акцентов на деталях ландшафта.

Работы по прокладке

При монтаже кабелей СИП могут использоваться деревянные, железобетонные и железные виды опор, подбор которых осуществляется в зависимости от назначения (промежуточные, анкерные, угловые, перекрестные, ответвительные, концевые) и климатических условий.

Опоры для протяжки размещают так, чтобы они не мешали проходу пешеходов, проезду автомобилей и не перекрывали входы в здания.

Поскольку этот вид проводника боится механических повреждений, очень важно при выполнении монтажа СИП провода сохранить неповрежденным полиэтиленовый изолирующий слой. Процесс монтажа состоит из нескольких этапов:

1. Подготовка и расчистка территории, удаление веток, старых столбов и других предметов для свободного перемещения при установке новых опор. Не допускается проводить монтаж СИП проводов на старые и непригодные для эксплуатации конструкции.
2. Установка анкерной крепежной арматуры из специальной оцинкованной стали на новые столбы. Рекомендуется сделать ее до поднятия опоры в вертикальное положение.
3. Подъем и установка новых силовых опор. Применять неисправное оборудование при этом категорически запрещается.
4. Раскатка и дальнейшая прокладка СИП провода на опорах. Чтобы избежать повреждений изолирующего слоя, размотку кабеля следует проводить только со специальных катушек, установленных на тележках. При помощи лебедки провод протягивается через ролики с полимерным покрытием. Он может иметь неравномерное провисание.
5. Натяжка проводов должна выполняться лебедкой. Степень натяжения проверяется специальным динамометром, так как чрезмерное или слабое значение в комплексе с плохим креплением приводит к преждевременному износу. Обязательно устанавливаются вертлюги. После завершения натяжки и фиксации анкерными зажимами раскатные ролики заменяют на промежуточные крепления.
6. Выполнение электрических соединений и подключений.
7. Устройство заземления и защиты от перенапряжения.

Правила монтажа

Выполняя монтаж проводов СИП, необходимо следить, чтобы они ни в коем случае не касались грунта, железных или бетонных конструкций. Все работы должны осуществляться только специнструментом. Территория проведения работ огораживается и маркируется. На участках площадью 100 м² и более осуществляется исключительно механическая раскатка.

Когда производится монтаж СИП на опорах, используются только специально разработанные для этих систем комплектующие (крюки, анкерные кронштейны и зажимы, оцинкованные ленты, соединительные гильзы для фаз и нулевого провода).

Для изолирования и герметичности концов применяют изолированные колпачки из полимерных материалов. При подключении к электрооборудованию пользуются наконечниками с изоляционным покрытием. Для заземления используют адаптеры.

Провода для СИП должны быть хорошо изолированы, чтобы избежать короткого замыкания

От качества расходных материалов и комплектующих напрямую зависит срок эксплуатации, надежность и безопасность ВИЛ, оборудованных СИП проводами. Осуществляя монтаж СИП проводов, используют инструмент, предназначенный для этих работ:

• лебедку с реверсом;
• ножницы для резки кабеля;
• отделительные клинья;
• натяжитель бандажной ленты;
• гидравлический пресс;
• динамометр.

Ошибки при проведении протяжки

Хоть технологиям построения линий электропередач обучают в профильных заведениях, случаи с обрывами конструкций по вине работников нередки. Некоторые строители допускают ошибки при монтаже кабеля. Наиболее распространенными из них являются:

• раскатка кабеля по грунту;
• применение роликов без полимерного покрытия;
• при вертикальном креплении не применяют фиксатор дистанции;
• использование нештатных креплений на опорах;
• проверка натяжения линии без динамометра;
• крепление кронштейнов на одной скобе (по инструкции необходимо ставить две);
• соединения производятся способами и материалами, не предназначенными для этих систем;
• применение фальсифицированных проводников и комплектующих низкого качества;
• повторное использование ответвительных зажимов.

Это интересно: расстояние между столбами освещения.

Подбор сечения и марки

Выбирая марку СИП, следует принимать во внимание такие факторы:

• предназначение воздушной линии;
• эксплуатационные условия, местоположение прокладки, требования к безопасности;
• нужное количество фаз;
• общая предполагаемая мощность.

Особенности конструкции разных марок СИП:

1. СИП-1: оголенный сердечник из стали на нулевой несущей жиле;
2. СИП-2: изоляционным материалом покрыт ноль несущей жилы;
3. СИП-3: каждая жила имеет армированный сердечник, заключенный в изоляционный слой;
4. СИП-4: жилы изолированы, но сердечники не используются;
5. СИП-5: отсутствуют сердечники, а в качестве изоляции используется светостабилизированный полиэтилен. Кабель имеет маркировку «НГ», что указывает на его негорючесть. СИП-5 можно использовать даже внутри зданий, хотя в большей степени этот СИП, как и любой другой, предназначен для наружных линий.

Легче всего подобрать сечение СИП. Дело в том, что минимальное поперечное сечение такого кабеля не может быть меньше 16 квадратных миллиметров. Этого с лихвой хватит для обеспечения электричеством среднего по размеру частного дома.

Если же нужно ввести кабель в большой частный дом или многоквартирное здание, для расчета требуемого сечения придется воспользоваться специальными справочными таблицами.

Наиболее распространенный СИП — двужильный (ноль и фаза) или четырехжильный (две дополнительные фазы). Очень редко применяются кабели с пятью жилами и дополнительным предохраняющим проводником PE.

Переход с алюминия на медь

Гораздо проще и надежнее сразу сделать переход на кабель с медными жилами. Марка кабеля – всеми любимый ВВГнг-LS.

Не горючий и с пониженным дымовыделением. Переход выполняется такими же прокалывающими зажимами, как и на опоре.

Ошибка №15
Ходят байки, что зубчики зажимов в легкую перекусывают монолитную жилу кабеля.

Поэтому здесь нужно применять только проколы “СИП — голая ВЛ” (рассматривались ранее) или другие соединения, в простонародии называемые “орех”.

Это не так. Вот наглядный пример последствий такого прокола на жиле сечением всего 4мм2.

Самое главное не превышать усилия затяжки. Самосрывающаяся головка болта вам в помощь.

Контакты в герметичных зажимах никогда не окисляются и в опломбированный распредшкаф, в который будет заведен медный провод, не придется заглядывать каждые два года.

Однако некоторые энергоснабжающие организации категорически запрещают делать разрыв ввода в шкаф учета на проколах. Якобы к ним можно подключиться помимо счетчика и воровать эл.энергию.

В этом случае можно заморочиться и сделать соединение кабеля и СИП через переходные медно-алюминиевые гильзы ГАМ под опрессовку.

Само соединение после этого обжимается герметичной термоусадкой с клеем и прячется в гофре. Получается ввод, к которому вообще нет доступа для несанкционированного подключения.

Вот подробное видео о таком способе монтажа.

https://youtube.com/watch?v=Qx9HEOeBxW4%3F

Только применяйте негорючую гофру, иначе вся работа насмарку. Самая лучшая – полиамидная.

Ошибка №16
Никогда не заводите СИП непосредственно в жилой дом.

Ни через чердачное помещение, ни через стену. Данный провод – это чрезвычайно горючий материал. Вспыхивает как бикфордов шнур.

Примерно вот так горит спуск СИП под напряжением на улице. Хотите увидеть нечто подобное у себя в доме?

https://youtube.com/watch?v=bOJZ6rr4JJk%3F

Если СИП будет идти некоторое расстояние вдоль фасада, понадобится специальное дистанционное крепление с хомутом.

Ошибка №17
СИП не должен прилегать вплотную к стене.

Минимально допустимое расстояние от стены до провода СИП – 6см. Даже если он в гофре или металлорукаве.

Локализационной способностью обладают только металлические трубы. Фасадный дистанционный зажим ставится на стене через каждые 0,7м.

Преимущества СИП

Кабель типа СИП включает в себя несколько жил, объединенных путем скручивания в единую структуру. Вся поверхность этого жгута покрыта изоляцией, в качестве которой используется сшитый или термопластичный полиэтилен.

Технические возможности СИП позволяют добиться лучших технических показателей в сравнении со проводами старого типа (A или AC). В устаревших кабелях не использовался изоляционный слой, а каждая жила устанавливалась по отдельности, при этом задействовались выделенные изоляторы, расположенные на траверсах. В СИП устройство значительно проще, так как предварительно натянутый лебедкой жгут просто зафиксирован на опоре.

СИП можно устанавливать даже на стенах, что было невозможно с проводами старого типа. Особенно важна такая особенность в условиях города, так как появляется возможность использовать короткие опоры и монтировать кабель возле линий слабого тока.

СИП позволяет добиться экономии материально-технических ресурсов. К примеру, для такого кабеля не нужны широкие лесные просеки под линии электропередачи, как в случае с проводами старого образца. К тому же СИП отличаются надежностью: такие провода в меньшей степени подвержены обрывам и перехлестам, а значит, и коротким замыканиям. Да и сама структура СИП крепче: разорвать четыре плотно скрученные жилы непросто.

СИП обладает стойкостью к воздействию влаги, низким температурам и температурным перепадам. Если на обычной проводке зимой неизбежно образуется ледовая корка (следствием чего становятся обрывы линий), то провода СИП защищены изоляционным слоем, исключающим оледенение материала.

Единственное исключение из сказанного — двужильная модификация СИП-1, у которой несущая жила не покрыта изоляцией. В других кабелях несущие жилы находятся либо внутри жгута (СИП-4), либо заизолированы.

Следует сказать, что СИП стал техническим стандартом: все энергосбытовые организации требуют применять именно этот тип кабеля для организации новых подключений.

Одна из мотиваций сбытовиков: СИП позволяет избежать несанкционированных подключений (попросту говоря — воровства электричества), что несложно организовать в случае с неизолированной проводкой.

К тому же благодаря специальным приспособлениям можно обустраивать отводы от основного кабеля, не отключая при этом электроэнергию. Такая возможность обеспечивается наличием изоляционного слоя. Следовательно, еще одно преимущество СИП — безопасность эксплуатации.

Ну и, наконец, еще одно достоинство СИП — наименьшие среди конкурентов потери при транспортировке энергии на большие расстояния. Достигается это низким реактивным сопротивлением (у кабелей старого типа этот показатель втрое выше).

Подземный (траншейный) ввод электричества

Еще один способ сделать ввод электричества в деревянный дом — подземный, через траншею.

Ввод электричества в деревянный дом через траншею

В этом случае кабель по столбу опускается внутри стальной трубы, ее высота должна быть не менее 2 м от уровня земли. Затем, от столба до места входа в дом, роется траншея. Ее глубина:

• 0,7 метра, при прокладке кабеля в пластиковой или асбестовой трубе или под защитой кирпичной (бетонной) плиты
• 1 м — без защиты.

Кабель электропитания входит в дом тоже в металлической трубе. Его можно провести через фундамент (ленточный), но не под него.  Второй вариант — поднять трубу по стене не менее чем на 2 метра, и на этой высоте провести через стену, причем, тоже в металлической трубе.

Способ провода элекропроводки через наружную деревянную стену

При подземном подключении к столбу рекомендуют использовать силовой кабель с медными жилами в усиленной изоляции, лучше — бронированный. При потребляемой мощности менее 15 кВт ограничений на сечение медных жил нет, но чаще всего используют кабель ВБбШв с жилой 10 квадратных миллиметров.

Все эти работы  — вплоть до подключения питания к электросчетчику и его пломбировку — должна проводить специальная организация. Самостоятельное подключение запрещено, да еще и грозит штрафами: требуется согласованный проект и определенный уровень допуска. Но выбрать тип подключения, а потом и все остальные работы по монтажу электропроводки в доме — вы можете сделать своими руками.

Особенности

СИП – самонесущий изолированный провод, применяется для электроснабжения в силовых сетях. Электрокабель СИП используется в сети с напряжением:
СИП-1, СИП-2, СИП-4 и СИП-5 рассчитаны на номинальное напряжение до 1 кВ,
СИП-3 до 35 кВ.

Большинство выпускаемых в России СИП проводов имеют цветовую маркировку, соответствующую ПУЭ (Правила устройства электроустановок) и новому ГОСТу 50462-2009. Изоляция фазных проводников и несущего нейтрального проводника выполняется из термопластичного полиэтилена или силанольно-сшитого (светостабилизированного) полиэтилена, который длительно выдерживает температуру порядка 80-90°С

Технические характеристики кабеля СИП регламентирует ГОСТ Р 52373-2005 / ГОСТ 31946-2012 / ТУ 16-705.500-2006, в соответствии с которым к самонесущим изолированным проводам относятся изделия для воздушных линий с напряжением до 0,6/1 кВ включительно, а к – защищенным проводам продукция для таких же линий, но с напряжением до 10 кВ; от 10 до 20 кВ; 20кВ и 35 кВ.
Существуют разные типы провода СИП. Чаще всего кабель типа СИП классифицируется по сечению: 4х16, 2х16, 4х50, 4х25, 4х35 и т. д. Также марку провода разделяют по типу изоляции жил и техническим характеристикам:

1. СИПТ-1, он же СИП-1 — кроме нулевой жил все остальные изолированы специальным полиэтиленом. СИП-1 производят для сетей 380 В. Это четырехпроводной кабель из алюминия или алюминиевого сплава, три жилы покрыты светостойким полиэтиленом, устойчивому к ультрафиолетовому излучению, а четвертая без оплетки со стальным сердечником, выполняет роль несущей и нейтральной.

2. СИПТ-2 и СИП-1А — изолированы все нити;
3. СИП-2 — все жилы (за исключением нулевой) изолированы сшитым полиэтиленом;
4. СИП-2А — все проводники, в том числе и нулевая, покрыты слоем сшитого полиэтилена;
5. СИП-3 — провод состоящий из одной токопроводящей жилы, выполняется из плотного сплава или сталеаллюминевой структуры проволок, изоляционный слой выполнен из сшитого светостабилизированного полиэтилена. СИП-3 применяется для передачи электрической энергии напряжением до 20 кВ;
6. СИП-4 — все четыре жилы изолированы термопластичным полиэтиленом, но отсутствует несущая отдельная жила. При прокладке и натяжении линии нагрузку несут все проводники, т.е. крепление осуществляется сразу за все проводники;
7. СИП-5 — не имеет отдельной несущей жилы, остальные покрыты оболочкой из сшитого (светостабилизированного) полиэтилена, количество жил две и более. Используют в основном на предприятиях или для протяжки электрических сетей в городе или между населенными пунктами. Он состоит из изолированных жил с покрытием из полиэтилена, где каждая нить завернута в отдельную оболочку. Виды провода СИП-4 и СИП-5 не имеют несущей нулевой жилы и могут состоять из двух и более нитей (чаще всего 2 или 3).

Ввод внутрь дома

В случае, когда прибор учета расположен внутри помещения и выданные Технические Условия допускают такой вариант, возникает дилемма: заводить СИП внутрь строения и подключать непосредственно к шкафу учета, либо до ввода в дом сделать переход на кабель ВВГнг? Оба варианта в принципе возможны, но следует учесть следующие нюансы. Оболочка СИП не обладает достаточной огнестойкостью по сравнению с кабелем ВВГнг, потому, заводить этот провод внутрь, особенно, если дом деревянный, нежелательно. С другой стороны, представители энергосбыта вряд ли примут соединение проводов, расположенное до прибора учета. Выйти из этого положения можно двумя путями:

• Выполнить ввод цельным кабелем СИП с использованием металлических труб и гофрированных рукавов, обработав его одним из огнезащитных составов в виде краски или пасты;
• На наружной стене, перед вводом внутрь дома, установить автоматический выключатель, на ввод которого завести СИП, а на выход-кабель, идущий внутрь помещения к счетчику. Выключатель следует разместить в пломбируемом боксе.

Второй вариант выглядит предпочтительней, так как: во-первых, внутри помещения используется материал с высокой огнестойкостью, во-вторых, скрытый от глаз участок кабеля, в месте его прохода через стену, защищен автоматом. В этом случае, автомат ввода до счетчика в щите учета уже не требуется.

Выполнение отвода от воздушной линии столба

Подведенные к столбам электропровода делятся на транзитные, которые тянутся непосредственно от трансформатора или подстанции, и провода, подающие электроэнергию конечному потребителю. Для того, чтобы подвести электрический кабель к дому делают ответвление линии от столба. Возможны два варианта исполнения:

• воздушный;
• подземный.

В зависимости от выбранного метода прокладки используют разные кабели и провода. Для воздушного способа прокладки рекомендуется применять провод СИП-4 или кабель АВК. Эти материалы наиболее популярны для выполнения воздушных линий. Исходя из количества подключаемых фаз, выбирают СИП-провод с двумя или четырьмя жилами и сечением не менее 16 кв. миллиметров. Кабель АВК коаксиальный отличается более сложной конструкцией. Он состоит из внутреннего и внешнего проводников, изолированных друг от друга ПВХ-пластикатом. Стоит такой электрокабель значительно дороже, чем СИП.

Технические условия требуют:

• Чтобы точка подключения кабеля на конструкции дома не была ниже, чем 2,75 м от земли. Поэтому если высоты строения хватает, то распределительный щиток с УЗО крепят к стене. При меньшей высоте провод монтируют к специально закрепленной трубстойке, оснащенной изоляторами.
• При установке дополнительного столба, кабель между опорами должен пролегать на высоте не менее 6 метров.

Запрещается ввод в дом через стеновые конструкции алюминиевых электропроводов. Поэтому при использовании СИП кабеля из алюминия предусматривают переход на медный. Для этой цели подходит кабель ВВГ нг (в негорючей изоляции). Соединяют алюминиевый и медный электропровода, применяя клеммные коробки. Соединение способом скрутки недопустимо! Дело в том, что при прямом соприкосновении оба металла вступают в химическую реакцию и окисляются, ухудшая контакт. В результате даже при небольшой нагрузке в районе соединения может появиться искра. Последствия могут оказаться плачевными.

Для защиты от механических повреждений прокладка через толщину стен ведется в специальной гильзе из металла. А герметизация мест входа и выхода выполняется пластиковыми или резиновыми заглушками. Ввод в дом выполняют со стороны дома, где нет ската крыши, в противном случае при сходе с кровли снега существует угроза обрыва электропровода.

Как провести электричество от столба к дому под землей? Траншейный способ прокладки электрического кабеля — это современный подход к организации электроснабжения дачного дома. Отсутствие провисающих проводов повышает надежность и безопасность электролинии. Для подземной прокладки оптимальный вариант — кабель ВБШв, состоящий из медных жил и надежной изоляции. Марка ВВГ — дешевле, но в силу того, что в данном кабеле отсутствует броня, он требует дополнительной защиты. Практичное решение — его прокладка в трубе ПНД. Однако обустройство кабеля под землей намного дороже и более трудоемкий процесс, чем воздушный метод, поскольку требует проведения земляных работ.

Регламентируемая глубина заложения не должна быть меньше одного метра при использовании кабеля без защиты и 0,6 — 0,8 м при укладке в трубе. На входе и выходе кабель помещают в металлическую трубу Г-образной конфигурации. Суммарное значение ее высоты от места изгиба до края составляет 2,5 метра, а выступающая над поверхностью земли часть — 1,8 — 2 метра. Ввод в дом выполняется, как и при воздушной проводке.

Подключение к СИП

Чтобы отделить жилу от общего жгута на магистральный СИП устанавливаются разделительные клинья. Процесс подключения начинается с нулевого провода. Если же вы отключаете ввод под напряжением, то начинать нужно наоборот с фазы.

На самонесущем изолированном проводе найти ноль бывает проблематично, в отличие от ВЛ-0,4кв выполненных голыми проводами (там он обычно идет нижним).
Очень хорошо помогает в этом деле бесконтактный указатель напряжения.

Если на опоре выполнено повторное заземление, то можно сориентировать по нему. Та жила к которой подключен заземляющий спуск и есть ноль.

На жилу одевается прокалывающий зажим, в него же до упора заводится ноль отходящего ввода в дом. Изоляция с него не снимается.

Поддерживая зажим снизу, чтобы не допустить его перекоса на магистральной линии, начинаете затягивать верхнюю гайку. Затяжка происходит до момента срыва. Аналогично подключается и фазный проводник.

Прокалывающие зажимы устанавливаются на расстоянии 10см друг от друга. Хотя производители и уверяют что зажимы абсолютно надежные и верхняя срывная гайка изолирована от прокалывающих зубьев, для обеспечения безопасности, работа выполняется с применением изолирующего инструмента.

Почему все эти работы нужно обязательно выполнять в перчатках, причем поверх диэлектрических, для защиты резины еще одевают и брезентовые?

Потому что изоляция СИП в отдельных случаях при проколе зубчиками, имеет свойство лопаться.

Зависит это от качества материала, производителя и погодных условий. В морозы такое случается чаще. Так что безопасность при данной работе должна быть превыше всего.

По окончании установки прокалывающих зажимов остается снять раздвижные клинья, спуститься с опоры, собрать инструмент и проверить наличие напряжения на вводном коммутационном аппарате в распредщитке.
