Монтаж проводов сип от магистрали к дому

Раскатка провода СИП-3

На начальной анкерной опоре закрепляется силовой ролик немного другой конструкции с бандажной лентой. Если на промежуточных траверсах нет петель или крюка за который можно было бы подвесить ролик, то везде применяют девайсы с бандажной лентой.

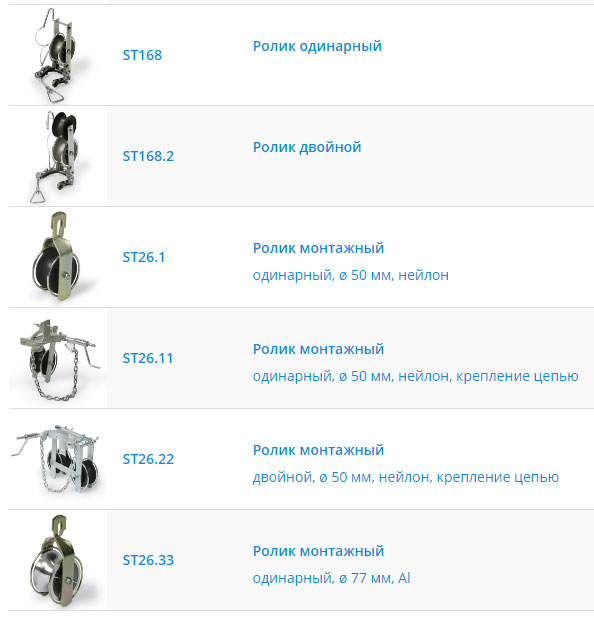

Технические характеристики и марки монтажных роликов от Ensto, Sicam, Niled, КВТ:

Ensto

Sicam

Niled

КВТ

Раскатка с барабана должна выполняться так, чтобы исключить касание провода земли и стоек опор. Для этого применяется канат-лидер. Он должен быть изготовлен из синтетического троса минимальным диаметром 6мм.

На стандартный барабан от Ensto ST204.2060-0030 легко помещается 1100м такого троса.

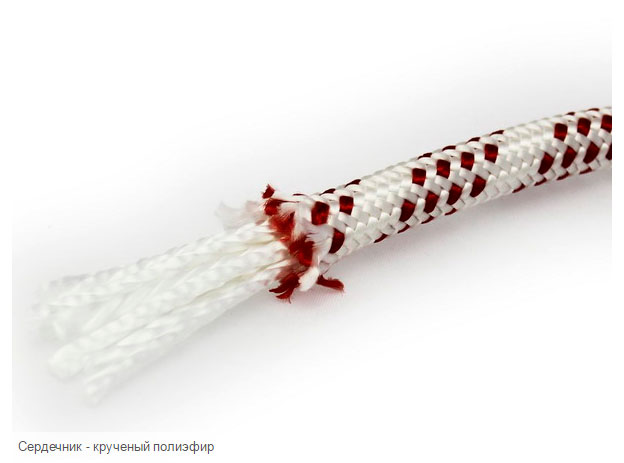

Основные требования которые предъявляются к канату:

высокая механическая разрывная нагрузка

низкая подверженность растяжению

стойкость к ультрафиолету и влаге

диэлектрик

Если длина троса недостаточна, то его можно срастить между собой специальными соединительными скобами.

На конечной анкерной опоре закрепляют мотолебедку ST204. На нее ставят барабан с канат-лидером.

Мотолебедка обеспечивает удобство монтажа, в несколько раз сокращает общее время работы.

Портативная раскаточная машинка устанавливается при помощи ленточного или цепного бандажного устройства.

Трос-лидер сначала протягивают через монтажный ролик на конечной опоре, а затем последовательно через промежуточные опоры, протаскивая его по желобам штыревых изоляторов.

Протянутый через весь анкерный участок канат с помощью монтажного чулка соединяют с проводом. Канат-лидер просто связывается компактным узлом прямо к петле монтажного чулка. При этом, в отличии от проводов низкого напряжения СИП-4, вертлюг для СИП-3 применять не нужно.

Край чулка заматывают витками изоленты, чтобы предотвратить его сползание.

Один из монтажников по рации, дает команду другому, управляющему мотолебедкой, на ее включение. Он также должен постоянно следить за прохождением узла соединения троса с проводом вдоль всей линии. А при застревании провода моментально дать команду остановить лебедку.

Протягивать провод СИП нужно равномерно, без рывков, со скоростью менее 5км/ч. При раскатке нельзя допускать касание проводом земли и стоек опор.

Монтаж ввода внутрь дома

Все основные вопросы и споры как правильно выполнить монтаж СИП кабеля от столба к дому возникают когда дело уже касается захода эл.питания внутрь дома. Некоторые считают, что ввод должен быть цельным и нет нужды делать дополнительное соединение, и в чем то они правы. Но здесь можно привести одну рекомендацию.

Как СИП поддерживает горение можно увидеть в этом ролике:

Сам кабель через стену в дом нужно заводить в пластиковой или металлической трубе.

На что еще стоит обратить внимание при данном монтаже СИП:

• если СИП несколько метров будет идти по фасаду стены, нужно будет использовать дистанционные зажимы (SF50, SFW50), т.к. расстояние от СИП до стен должно выдерживаться минимум в 6см
• перед вводом в дом обязательно делайте изгиб кабеля книзу, чтобы вода через гофру или защитную трубу не попадала во внутрь. Любые уплотнители все равно со временем высохнут, потеряют свои свойства и рассохнутся.

Всю работу по монтажу ввода СИП в дом обязательно заранее согласовывайте с энергосбытовыми организациями. Так как в каждом городе и даже в разных районах одного города, у них могут быть совершенно разные требования (цельный СИП до счетчика или соединение через кабель, место установки счетчика – фасад дома или опора и т.п.).
Если монтаж выполнен грамотно и в соответствии с правилами, можете быть уверенными что данный ввод надежно прослужит Вам долгие годы.

Изменение контактной поверхности жилы

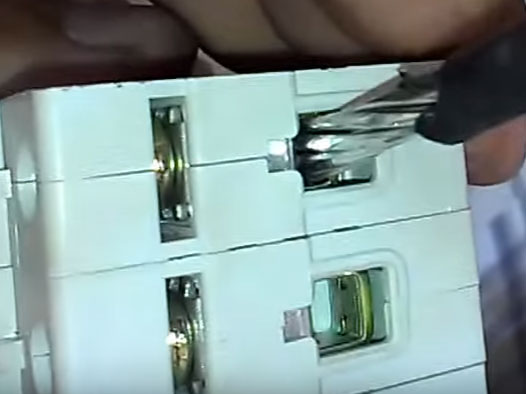

Еще один вариант — зачистить жилу СИП с небольшим запасом. Затем пассатижами еще больше скрутить конец оголенной жилы, создав как бы одно целое из многих жил. Таким образом получается ровный более скрученный участок жил. И уже его подключать непосредственно к контакту модульного автомата.

В автомате такая скрутка не разъезжается на отдельные жилы и контакт вроде бы улучшается. Но опять же по полезной площади обжатия этот способ не самый лучший. А если вы используете нагрузку по максимуму, то через определенное время, правда уже большее чем в первом варианте, контакты все равно придется подтягивать.

Можно по простому не заморачиваясь накрутить отдельной жилой в 2,5мм2 отдельный бандаж на оголенный участок и завести его в автомат.

Крепление провода сип к стене дома

крепление провода сип к стене дома

Количество человек на сайте:3

Как подключить частный дом СИПом

В этой статье мы хотим описать способ подключения потребителя к воздушной линии электропередач при помощи самонесущего изолированного провода (СИП).

Для получения разрешения на подключение к электрическим сетям требуется получить технические условия (перечень технических мероприятий), которые необходимо выполнить. На основании технических условий проектная организация разрабатывает проект электроснабжения вашего здания для дальнейшего выполнения электромонтажных работ. В зависимости от типа местности и климатических условий в проекте электроснабжения рассчитывается наиболее оптимальное и безопасное расстояние пролета для СИПа без установки дополнительных опор (столбов).

Для удобства эксплуатации энергосистемы вашего дома наиболее оптимальным и правильным решением будет установить собственную опору на своём участке. На этом столбе надо смонтировать вводной автоматический выключатель, который в любое время обесточит электроснабжение вашего дома. В противном случае каждый раз, когда вам будет необходимо проводить электромонтажные работы, вам потребуется обращаться в электросети с заявкой на отключение всей линии электропередач, что повлечет за собой обесточивание всех домов, питающихся от этой воздушной линии.

Электромонтаж ввода выполняется от воздушной линии электропередач до вашей опоры (или до дома) при помощи специальных креплений (анкерных кронштейнов, зажимов), на которых закрепляется СИП. При подключении к воздушной линии электропередач, на опоре к которой вы подключаетесь, должно быть выполнено повторное заземление PEN-проводника. В соответствии с ПУЭ 1.7.102. На концах ВЛ или ответвлений от них длиной более 200 м, а также на вводах ВЛ к электроустановкам, в которых в качестве защитной меры при косвенном прикосновении применено автоматическое отключение питания, должны быть выполнены повторные заземления PEN -проводника. Более подробную информацию о повторных заземлениях вы найдёте в статьях про защитные заземления.

От опоры ВЛ (или установленной на вашем участке опоры) к стене дома СИП монтируется при помощи специальных анкерных креплений на высоте не менее 2,75 м от земли. От места крепления к стене до места прохождения через стену СИП должен быть проложен в гофрированной трубе ПВХ, коробе или в других несгораемых конструкциях. Проход через стену должен выполняться в металлической толстостенной трубе (гильзе). Для защиты от механических повреждений (в результате трения или изгиба кабеля) в гильзе устанавливается пластмассовая вставка, после чего гильза заделывается противопожарным составом.

Выполнив электромонтаж вводного провода через металлическую гильзу внутрь дома, СИП прокладывается до главного распределительного щита (щит учёта). Способ прокладки может быть различен, то есть открытая или скрытая электропроводка – главным условием выбора способа прокладки являются требования электробезопасности и пожарной безопасности.

Электромонтаж открытой проводки должен быть выполнен в коробе, в электротехническом плинтусе или в пластиковой трубе, которые не поддерживают горение. Электромонтаж скрытой проводки требуется выполнить в металлической толстостенной трубе в соответствии с ПУЭ. Этот способ является очень затратным и трудоемким. Если вы хотите облегчить и удешевить монтаж скрытой электропроводки, то требуется отделить гофрированную трубу ПВХ со всех сторон от поверхностей сгораемых конструкций сплошным слоем несгораемого материала (штукатурка, алебастр, цементный раствор, бетон и т.п.) толщиной не менее 10 мм. Далее, питающий провод подключается на вводной автоматический выключатель в щите учёта, в котором установлен счётчик.

Некоторые энергетические компании обязывают пользователей устанавливать щит учёта на фасаде дома, мотивируя это доступностью снятия показаний счётчика, но вы имеете право установить его в доме. Если вы не хотите оспаривать предложенные вам технические решения, то вам следует смонтировать герметический антивандальный щит учёта на фасаде дома.

В таком случае провод СИП требуется завести в щит учёта и подключить на аппарат защиты, а от ЩУ до ГРЩ желательно выполнить электромонтаж ввода кабелем с медными жилами типа ВВГнг. Проход кабеля через деревянные стены должен осуществляться таким же образом, как и проводом СИП.

количество просмотров: 16753

Преимущества использования СИП

В первую очередь для хозяев, которые хотят сделать монтаж электрической проводки в доме своими руками, следует понимать, что собою представляет СИП. СИП – самонесущий изолированный провод. Сейчас его жилы изготавливаются из алюминия. Раньше провода для прокладывания воздушной силовой линии не имели внешней изоляции, так как на то время не был доступен материал, который способен был бы длительное время находиться под открытым небом, выдерживать натяжение.

В связи с этим использовались голые алюминиевые кабеля без внешней изоляции. Такой подход не мог обеспечить безопасности воздушной линии. При морозах возникало обледенение самих жил, попадала влага, металл подвергался окислению и коррозии, а при сильном ветре возникала вероятность обрывов и перехлестывания пары основных проводов между собой.

Решением таких проблем стал СИП. Конструкция СИП позволила исключить большую часть опасных последствий для электрической линии на любом участке, так как изоляция из сшитого прессованного полиэтилена предоставляла надежную защиту от воздействия внешних факторов. Изоляция СИП устойчива к воде, избыточным натяжениям, а также способна выдерживать высокие перепады температур. Полиэтиленовая оболочка не воспламеняется при воздействии открытого огня, и длительное время может находиться под солнечными лучами. Минимальный срок службы СИП составляет от 25 до 40 лет даже при самых суровых условиях.

Использование такого типа проводов позволило сократить занимаемую площадь, так как для оголенных электрических линий необходимо было большое пространство, чтобы предотвратить их соприкосновение между собой. При контакте голых проводников могло возникнуть короткое замыкание, в результате чего повреждение могло обесточить большое количество жилых домов.

Конструкция СИП позволяет облегчить процесс монтажа. Для этого могут быть использованы разнообразные крепежи, металлические опоры и столбы. Специалисты рекомендуют использовать при монтаже именно СИП, если работы касаются подведения к дому электричества от столба электропередач.

Ввод электричества в дом

Как уже отмечалось, подключение вводного кабеля должно выполняться представителями специализированной организации, занимающейся электроснабжением.

В настоящее время жилой дом может быть подключен к ЛЭП тремя основными способами:

1. Прокладка воздушной линии от столба с использованием алюминиевых неизолированных проводов. Этот способ считается наиболее опасным и на практике его применение значительно сократилось.
2. Устройство ввода от воздушной линии самонесущим изолированным проводом (СИП-кабелем). Надежная изоляция позволяет избежать коротких замыканий в любых ситуациях, а в случае обрыва кабеля опасность поражения током для людей отсутствует.
3. Ввод в дом специальным бронированным кабелем, прокладываемым под землей. Этот способ считается наиболее безопасным, особенно для деревянных домов, но и более дорогостоящим.

Поскольку основной темой является СИП-кабель, на его использовании в качестве ввода стоит остановиться более подробно. Данный способ пользуется широкой популярностью, благодаря своим конструктивным особенностям и техническим характеристикам. Однако при использовании этого кабеля, необходимо соблюдать определенные условия, особенно в вопросах его прокладки по стене деревянного дома.

Очень многие специалисты являются противниками расположения СИП даже в каменных и кирпичных домах. Они считают изоляцию проводов недостаточно надежной по физическим характеристикам прочности. В связи с этим, СИП-кабели не должны контактировать с любыми видами строительных конструкций. Такая перестраховка объясняется защитой воздушной линии от короткого замыкания автоматом, который рассчитан на очень большой эксплуатационный ток. То есть, отключение защитного выключателя, установленного на подстанции, происходит с определенной задержкой. За это время мощная электрическая дуга с высокой температурой вполне способна поджечь сухие конструкции деревянного дома. Однако существует множество сторонников такого способа прокладки при условии соблюдения определенных мер безопасности.

Одним из таких способов является использование для ввода металлической толстостенной трубы, которая эффективно локализует действие электрической дуги

Особое внимание следует обращать на вход и выход кабеля СИП из трубы. Во избежание возможного перетирания провода о торцовую часть трубы, обеспечивается его дополнительная защита с помощью гофрированной трубки. Одним из вариантов устройства ввода может быть устройство перехода от алюминиевых жил СИП на кабель, запланированный для прокладки внутри деревянного здания

Он должен быть огнестойким и не распространять горение. Эта часть ввода, протянутая до щитка, дополнительно защищается автоматическим выключателем. Автомат также применяется, когда используются неизолированные провода, подключенные к отрезку соединительного кабеля. Во всех случаях номинальное значение автомата должно быть выше на одно значение по сравнению с вводным щитом

Одним из вариантов устройства ввода может быть устройство перехода от алюминиевых жил СИП на кабель, запланированный для прокладки внутри деревянного здания. Он должен быть огнестойким и не распространять горение. Эта часть ввода, протянутая до щитка, дополнительно защищается автоматическим выключателем. Автомат также применяется, когда используются неизолированные провода, подключенные к отрезку соединительного кабеля. Во всех случаях номинальное значение автомата должно быть выше на одно значение по сравнению с вводным щитом.

Арматура для СИП

Под арматурой для провода СИП следует понимать всё разнообразие приспособлений, используемых для крепления провода СИП на опорах и фасадах зданий, для подключения потребителя, при соединении с силовым подземным кабелем. Выпускаемая сегодня арматура для СИП специально спроектирована под современные конструкции кабеля. При правильно выполненном монтаже арматура для СИП может служить не менее 40 лет. Арматура может использоваться даже при низких температурах за исключением тех территорий, где температура находится ниже отметки 200 градусов Цельсия.

Усовершенствованным вариантом СИП является модификация СИП2а. Главными его отличиями являются следующие:

1. Повышенная устойчивость к короткому замыканию;
2. Возможность закрепления на стенах здания;
3. Возможность создания ответвлений в условиях подключенной линии;
4. Возможность монтажа с использованием универсальной подвесной и натяжной арматуры.

Распространенные разновидности

Для закрепления кабеля СИП существует множество видов арматуры. Далее будут рассмотрены лишь разновидности, которые являются наиболее распространенными и позволяют выполнить электрический ввод в частный дом.

1. Анкерный кронштейн. С его помощью выполняется крепление анкерных зажимов магистральных линий СИП. Приспособление выполнено из алюминиевого сплава, не подвержено коррозии и низким температурам. Для крепления анкерных кронштейнов используют бандажную ленту из нержавеющей стали.
2. Зажим ответвительный. Необходим для создания надежного контакта, обеспечиваемого за счет конструкции контактных пластин из луженой меди, даже с проводами малых сечений. Эту разновидность арматуры используют для соединения жил сечением от 6 до 150 мм2 в магистрали с жилами сечением от 1,5 до 6 мм2 при подведении уличного освещения, а также электрическом вводе в дом.
3. Зажим анкерный. С помощью этого приспособления может быть выполнено крепление изолированных проводников на ответвлениях к вводам до 1000 В. Корпус этой арматуры содержит внутренние клинья, выполненные из термопластика, благодаря которым создаётся надежное соединение с жилами провода без повреждения его изоляции. Арматура выполнена из атмосферостойкой пластмассы. Используемая в конструкции петля зажима отличается высокой прочностью, выполнена из стали горячей оцинковки.
4. Промежуточный зажим. Разновидность арматуры, с помощью которой производится крепление самонесущей системы СИП-4, имеющей две или четыре несущих жилы, к промежуточным или угловым опорам. Прокладка дополнительных проводов выполняется вдоль зажима. Корпус крепежного приспособления изготовлен из материала, не подверженного воздействию ультрафиолета.
5. Крюк. Вид арматуры, используемый для крепления магистрального провода в подвешенном состоянии. Крюк изготовлен из оцинкованной стали и монтируется к опоре при помощи пары стальных лент. С помощью крюка выполняется крепление проводников и кабелей к деревянным, железобетонным и металлическим опорам, а также к поверхностям стен зданий и сооружений.

Безопасное расстояние от ЛЭП

Устанавливается требование к расстоянию от забора на дачном участке, до места, где стоит опора линий электропередач, отталкиваясь от класса напряжения.

Уровень напряжения	Безопасное расстояние до забора
110 кВ	20 метров
500 кВ	30 метров
750 кВ	40 метров
1150 кВ	55 метров

Некоторые владельцы частных наделов обращаются в органы городского или сельского самоуправления с целью получения информации о том, каков класс напряжения в линиях электропередач, расположенных неподалеку от дачного участка.

Тем не менее, есть метод, с помощью которого можно определить самостоятельно уровень напряжения в опорах электропередач.

Схема напряжений в ЛЭП различных видов

Для этого нужно посчитать количество проводков в одной связке, расположенной на фазе опоры.

Количество проводов	Уровень напряжения
2 провода	330 кВ
3 провода	500 кВ
4 провода	750 кВ

Если напряжение совсем небольшое, то его можно определить путем подсчета изоляторов.

Количество изоляторов	Уровень напряжения
3-5 изоляторов	35 кВ
6-8 изоляторов	110 кВ
15 изоляторов	220 кВ

Правильно рассчитанное расстояние и уровень напряжения в линиях электропередач, позволит максимально обезопасить всех родных, а также саму территорию надела, от воздействия вредных электромагнитных излучений. Видео об охранной зоне линий электропередач.

Работы по прокладке

При монтаже кабелей СИП могут использоваться деревянные, железобетонные и железные виды опор, подбор которых осуществляется в зависимости от назначения (промежуточные, анкерные, угловые, перекрестные, ответвительные, концевые) и климатических условий.

Опоры для протяжки размещают так, чтобы они не мешали проходу пешеходов, проезду автомобилей и не перекрывали входы в здания.

Поскольку этот вид проводника боится механических повреждений, очень важно при выполнении монтажа СИП провода сохранить неповрежденным полиэтиленовый изолирующий слой. Процесс монтажа состоит из нескольких этапов:

1. Подготовка и расчистка территории, удаление веток, старых столбов и других предметов для свободного перемещения при установке новых опор. Не допускается проводить монтаж СИП проводов на старые и непригодные для эксплуатации конструкции.
2. Установка анкерной крепежной арматуры из специальной оцинкованной стали на новые столбы. Рекомендуется сделать ее до поднятия опоры в вертикальное положение.
3. Подъем и установка новых силовых опор. Применять неисправное оборудование при этом категорически запрещается.
4. Раскатка и дальнейшая прокладка СИП провода на опорах. Чтобы избежать повреждений изолирующего слоя, размотку кабеля следует проводить только со специальных катушек, установленных на тележках. При помощи лебедки провод протягивается через ролики с полимерным покрытием. Он может иметь неравномерное провисание.
5. Натяжка проводов должна выполняться лебедкой. Степень натяжения проверяется специальным динамометром, так как чрезмерное или слабое значение в комплексе с плохим креплением приводит к преждевременному износу. Обязательно устанавливаются вертлюги. После завершения натяжки и фиксации анкерными зажимами раскатные ролики заменяют на промежуточные крепления.
6. Выполнение электрических соединений и подключений.
7. Устройство заземления и защиты от перенапряжения.

Правила монтажа

Выполняя монтаж проводов СИП, необходимо следить, чтобы они ни в коем случае не касались грунта, железных или бетонных конструкций. Все работы должны осуществляться только специнструментом. Территория проведения работ огораживается и маркируется. На участках площадью 100 м² и более осуществляется исключительно механическая раскатка.

Когда производится монтаж СИП на опорах, используются только специально разработанные для этих систем комплектующие (крюки, анкерные кронштейны и зажимы, оцинкованные ленты, соединительные гильзы для фаз и нулевого провода).

Для изолирования и герметичности концов применяют изолированные колпачки из полимерных материалов. При подключении к электрооборудованию пользуются наконечниками с изоляционным покрытием. Для заземления используют адаптеры.

Провода для СИП должны быть хорошо изолированы, чтобы избежать короткого замыкания

От качества расходных материалов и комплектующих напрямую зависит срок эксплуатации, надежность и безопасность ВИЛ, оборудованных СИП проводами. Осуществляя монтаж СИП проводов, используют инструмент, предназначенный для этих работ:

• лебедку с реверсом;
• ножницы для резки кабеля;
• отделительные клинья;
• натяжитель бандажной ленты;
• гидравлический пресс;
• динамометр.

Ошибки при проведении протяжки

Хоть технологиям построения линий электропередач обучают в профильных заведениях, случаи с обрывами конструкций по вине работников нередки. Некоторые строители допускают ошибки при монтаже кабеля. Наиболее распространенными из них являются:

• раскатка кабеля по грунту;
• применение роликов без полимерного покрытия;
• при вертикальном креплении не применяют фиксатор дистанции;
• использование нештатных креплений на опорах;
• проверка натяжения линии без динамометра;
• крепление кронштейнов на одной скобе (по инструкции необходимо ставить две);
• соединения производятся способами и материалами, не предназначенными для этих систем;
• применение фальсифицированных проводников и комплектующих низкого качества;
• повторное использование ответвительных зажимов.

Это интересно: расстояние между столбами освещения.

Важные нюансы монтажа

1. Нельзя использовать один анкерный кронштейн для двух зажимов самонесущих-ИП. Усилие со стороны провода должно быть приложено наиболее соосно кронштейну. Составляющая силы, направленная в сторону будет воздействовать на кронштейн разрушающе. Один провод СИП – один кронштейн. Это правило нельзя нарушать.
2. Если никак нельзя избежать бокового усилия в кронштейне, рекомендуется использовать его специальную модель с прикреплением в трех или четырех точках, расположенных по углам основания воображаемой пирамиды, в вершине которой расположена точка контакта кронштейна и зажима.

Пример модели кронштейна, рекомендуемой для самонесущих-ИП, присоединенного под углом к нему

1. Для монтирования на столбах лентой рекомендуется применять такие кронштейны, у которых большие ограничительные выступы для удерживания ее. Со временем появляется люфт, который обусловлен растяжением ленты. Если выступы маленькие, кронштейн может соскочить с места крепления.
2. На прямых участках рекомендуется применять поддерживающие зажимы. Они в основном дешевле, потому что их конструкция проще, чем у анкерных. Но на прямых участках этого достаточно.
3. Для монтирования анкерного зажима на стене дома выбирается место, защищенное от падения снега и сосулек.
4. Монтирование СИП делается с учетом расстояний, которые обязательно соблюдаются. Если стена дома, на которой крепится анкерный кронштейн, удалена от столба больше чем на 25 метров, для самонесущих-ИП нужна дополнительная промежуточная опора.
5. Расстояние от поверхности земли до кронштейна делается 2,5 метра или больше, а на улице до провода между опорами – 5–6 м.

Расстояния, которые надо соблюдать при подключении проводом самонесущих-ИП

1. Нормированы также расстояния до окон, балконов и крыши. Они наглядно показаны на изображении далее.

Расстояния, которые необходимо соблюдать для СИП, если провод проложен по стене жилого дома. До нее от провода должно быть не менее 6 см

На изображениях выше не показано еще одно расстояние, обязательное к соблюдению. Если провод расположен под углом к стене, а кронштейн закреплен на ней ближе 10 сантиметров к углу дома, со временем, особенно если стена кирпичная, она растрескается и кронштейн выпадет. Монтирование кронштейна к любой стене рекомендуется на саморезах с шестигранной головкой. Диаметр самореза выбирается не меньше, чем под посадочное отверстие в кронштейне.

1. Газовые и водопроводные трубопроводы также должны оставаться на удалении от самонесущих-ИП, проложенных по стене соответственно на 0,4 и 0,1 метра.
2. Если стена дома деревянная, провод прокладывается по стене в металлическом гофре. Но при этом обязательно прогнозируется температура жил и, если она выше нормы, надо применить СИП с увеличенным сечением жил.

Самонесущие-ИП на бетонном прямоугольном столбе
СИП на бетонном круглом столбе
Самонесущие-ИП на деревянной опоре
Монтирование СИП (3 фазы и ноль) на кирпичной стене
Монтирование самонесущих-ИП на деревянной стене

В заключение на изображениях выше – несколько вариантов монтирования на столбах и стенах домов.

Правила ввода в дом

После того как кабель СИП был подведен от воздушной линии до стены дома, перед владельцем возникает вопрос, как правильно завести его в дом? Допустимо ли это делать, используя кабель СИП, или же это должен быть медный кабель, который необходимо заводить внутрь дома, предварительно соединив его с основным магистральным проводом? Чтобы дать правильный ответ на этот вопрос, необходимо вначале ознакомиться с рядом нормативных документов. Прежде всего, нужно обратиться к ПУЭ, где отсутствуют какие-либо указания о том, что кабель СИП можно заводить внутрь жилых помещений.

В другом документе ГОСТ Р 52373−205 говорится, что кабель СИП можно использовать исключительно для прокладки воздушных линий. Хотя если внимательно прочитать п. 10.3 данного ГОСТа, то СИП кабель можно проводить по стене здания, однако это нужно делать, соблюдая следующее требование — прокладка провода по горючим основаниям должна выполняться только в гофре или кабель-канале.

Ввод кабеля

На основании вышесказанного становится ясно, как именно необходимо выполнять ввод в дом электрического кабеля. Первым делом нужно поставить на фасаде дома пломбируемый бокс. Он обязательно должен быть уличного исполнения и иметь уровень защиты не ниже IP65. Уже в него устанавливаем автоматический выключатель — двух или четырехполюсный — всё зависит от напряжения (220 или 380 В). К автомату подводим СИП кабель, а от автомата ведем в здание подходящий требованиям кабель.

К примеру, это может быть провод марки ВВГнг сечением 10 мм2. Место ввода кабеля в дом обязательно армируется пластиковой или стальной трубой. Для автомата старайтесь установить номинальный ток на ступень выше тока автомата, который установлен у вас в электрощите.

Неправильный вариант монтажа

Также возможен и другой вариант — кабель вводят в здание напрямую без установки на фасаде дома бокса с автоматическим выключателем. Такой вариант вполне допустим, даже несмотря на то что это будет несколько противоречить правилам. К этому способу прибегают многие электрики и фирмы. Не против него и контролирующие организации, которые без каких-либо замечаний принимают такой вариант монтажа. Хотя если вы всё-таки хотите себя обезопасить от возможных проблем, то советуем вам выбрать именно первый вариант ввода.

Допустимое расстояние

Чтобы после подключения дома к главной электромагистрали не возникло проблем, это необходимо делать с соблюдением определенных правил. Кабель СИП, который был введён в дом без их учета, может однажды привести к пожару и даже поражению человека электрическим током. Если обратиться к требованиям ПУЭ, то в них приведены следующие расстояния, которые должны быть соблюдены при вводе в дом кабеля СИП:

1. Ответвительная опора должна располагаться от фасада здания не дальше, чем на 10 м.
2. Опора ВЛ должна быть установлена не дальше, чем на 25 м от фасада здания.
3. Опору ВЛ следует располагать не дальше, чем на 15 м до ответвительной опоры.
4. Проложенные кабели должны провисать в пролете ВЛ не более, чем на 6 м.
5. Монтаж кабелей на фасаде здания разрешается выполнять на высоте не менее 2,7 м.

Монтаж кабеля

Подготовка к работе

В соответствии с правилами монтажа сип по опорам, его прокладке должны предшествовать подготовительные мероприятия, включающие следующие операции:

• Расчистка трассы от посторонних предметов и насаждений (деревьев и кустарников);
• Подготовка требуемого количества несущих опор с зафиксированными на них анкерными кронштейнами;
• Установка столбов в заранее размеченных точках с целью последующего натяжения провода.

Обратите внимание! Для фиксации кронштейнов применяются специальные стальные антикоррозийные ленты, затягиваемые на столбах посредством хомутов особой конструкции. Для соединения кабелей СИП между собой используются элементы входящей в комплект арматуры, предназначенной исключительно для данного типа проводов

Для соединения кабелей СИП между собой используются элементы входящей в комплект арматуры, предназначенной исключительно для данного типа проводов.

Порядок размещения и крепления арматуры

Прокладка линии

К особенностям прокладки самонесущих систем своими руками относят необходимость применения особой блочной конструкции, посредством которой кабель сначала подвешивается на опорах для последующей натяжки сип. При проведении этих и подобных им операций обязательно потребуются специальные приспособления и вспомогательные инструменты.

Дополнительная информация. Перед прокладкой провода СИП желательно ознакомиться с соответствующими требованиями ПУЭ, а также с ГОСТом Р 52373-2005, регламентирующим порядок работы с этими изделиями.

Помимо этого для начинающего пользователя очень полезной может оказаться прилагаемая к комплекту инструкция, в которой подробно описывается порядок производимых при монтаже операций.

Обустройство ответвления требуемой длины, идущее от распределительного столба в направлении к дому, потребует от его хозяина дополнительных издержек, связанных с необходимостью оформления следующих документов:

• План участка, на котором проводятся работы;
• Подготовка документов по разграничению зон ответственности;
• Заключение договора с местным отделением «Энергосбыта» на подключение электроснабжения.

В случае, когда ближайшая распределительная опора находится далее 25-ти метров от подключаемого вводного устройства, без установки дополнительных столбов, осуществляемой за свой счёт, никак не обойтись. Иногда намного выгоднее бывает обустроить щиток непосредственно на опоре, а кабель проложить в специально вырытой в земле траншее.

Исходя из потребностей частного домовладельца, от столба может прокладываться как однофазная, так и трёхфазная линия питания. С учётом предполагаемой рабочей нагрузки следует подбирать такое сечение провода, натягивая который можно будет не беспокоиться за его целостность.

Для прокладки на таких участках принято выбирать СИП-2А или более гибкие кабельные изделия марок СИП-4 и СИП-5, у которых отсутствует несущая жила со стальным сердечником. Прикладываемый к ним арматурный комплект удобен тем, что с его помощью можно не только фиксировать провод на стенах строения, но и прокладывать небольшие отрезки линии непосредственно по фасаду (смотрите рисунок).

Прокладка кабеля на стенах дома
