Технология монтажа сэндвич панелей в каркасном домостроении

Монтаж кровельных сэндвич панелей – инструкция ↑

Эти конструкции для кровли очень прочны. Несущая способность кровельных сэндвич панелей достаточно высока: они в состоянии с легкостью противостоять снеговой нагрузке до 150 кг/м2 и ветровой – до 48 кгс/м2. Эти характеристики обеспечивают ребрам жесткости защитного металлического слоя более высокие показатели, нежели у стеновых. Помимо прочего они выполняют роль своеобразных водостоков, которые помогают отводить талую воду и осадки с крыши. Отличная теплоизоляция позволяет использовать кровельные «сэндвичи» при строительстве зданий во всех климатических поясах.

К монтажным работам нельзя приступать, не ознакомившись предварительно с соответствующей документацией, в которой должна содержаться максимально полная информация о типе, размерах плит, виде профиля и т. д. Там же должны быть отмечены места примыканий, количество, тип и расположение соединительных элементов, узлы крепления сэндвич панелей, требуемое количество материалов гидро- и теплоизоляции.

Каким должен быть скат крыши

Уклон – не меньше, чем 1 : 10 (7⁰).

На заметку
На практике минимальный уклон кровельных сэндвич панелей может в некоторых случаях быть равен пяти градусам.

• В случае минимально допустимого уклона ската эти конструкции не должны иметь поперечных стыков. В обязательном порядке должна проводиться герметизация внутреннего замка любым нетвердеющим герметиком, например, силиконовым. Уменьшение шага прогонов может увеличить несущую способность кровли.
• Если уклон больше 15⁰, то в районе свеса на стыке торцов устанавливают дополнительные упоры, чтобы предотвратить их сползание вниз.

Желательно применять плиты длиной менее 10 метров, тогда, с одной стороны, во время подъема практически нивелируется риск их повреждения, с другой – уменьшается вероятность возникновения деформаций при значительных перепадах температуры. Шаг прогонов не рекомендуется принимать большим двух метров.

Подъем

Обшивку подымают с помощью грузоподъемников, используя либо механический захват, либо вакуумные присоски. Второй вариант подходит практически при любом способе монтажа.

Совет
В месте крепления присосок с траверсом защитную пленку с поверхности необходимо удалить.

Монтажная резка

Все плиты, как правило, бывают покрыты специальной предохранительной пленкой. Перед монтажными работами ее снимают внутренней обкладки (там она голубого цвета).

Совет
С наружных обкладок пленку снимают по завершении монтажа.

• Саму резку непосредственно проводят на специальных стойках, имеющих мягкое покрытие (войлок, пенопласт).
• Учитывая чувствительность покрытия к повышенной температуре, при резке используют пилы с мелкозубчатым полотном.
• Что же касается жестяных работ, то для них больше подойдут ручные ножницы.
• После каждой операции по резке или сверлению поверхность обшивки и замки бережно очищают от образовавшейся металлической стружки.

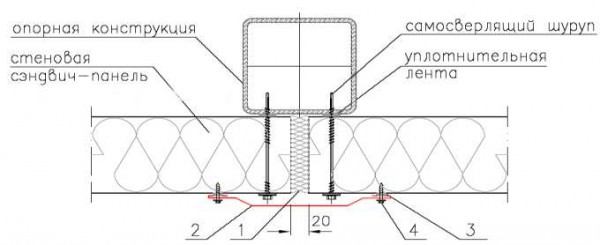

Крепление кровельных сэндвич панелей

Их крепят к опорной конструкции, выполненной из бетона, металла, древесины и так далее. Монтаж сэндвич панелей на стальные конструкции выполняют, используя специальные оцинкованные саморезы кровельные из углеродистой стали. Обычные их размеры:

• в длину – 12.5 мм,
• диаметры резьбы – 6.3 мм под головкой шестигранной формы,
• к низу сверловидного наконечника –5,5 мм.

Таким образом практически естественным образом отпадает необходимость в предварительном просверливании отверстий в плите. Они дополнительно укомплектовываются специальными (19-мм в длину) шайбами с прокладкой EPDM. Саморезы вворачивают шуруповертом, и благодаря конструкции обеспечивается не только надежный крепеж, но и идеальная герметизация.

Важно
Все элементы крепления должны располагаться перпендикулярно, под углом в 90°, не раздавливать шайбу и в то же время прижимать ее очень плотно к металлической обкладке.

Требуемое количество шурупов рассчитывается, исходя из таких данных, как

• тип объекта;
• расположение плит
• ветровая нагрузка.

Обработка сэндвич-панелей

Любые действия, связанные с обработкой сэндвич-панелей, напрямую зависят от материала их изготовления, а также материала, из которого произведены несущие элементы каркаса. Панели, которые во время транспортировки загрязнились, нельзя мыть с использованием чистящих средств, содержащих в своём составе кислотные, абразивные и щелочные компоненты.

Ровный срез для надёжного соединения можно получить с использованием циркулярной пилы. В местах соприкосновения панелей с бетонными колоннами при горизонтальном способе монтажа нужно использовать самоклеящуюся ленту, которая одновременно выступает и в качестве уплотнительного материала. После завершения работ по монтажу стен и крови из панелей их рекомендуется покрыть каким-либо защитным составом, например, обычной эмалью.

Технология крепления

Нет смысла расписывать все «тонкости» такой работы по двум причинам. Во-первых, речь идет о сэндвич-панелях ВООБЩЕ, а они бывают разных видов. Во-вторых, к своей продукции Изготовители прикладывают сопроводительную документацию с рекомендациями (инструкция, руководство), в которой полностью отражена вся специфика монтажа именно ЭТИХ изделий. К примеру, нужен ли между направляющими и панелями утеплитель, и если да, то какой? Чтобы у читателя не возникло путаницы в данном вопросе, отметим лишь основные моменты, которыми характеризуется возведение каркасных панельных домов.

Сортировка образцов

Кстати, именно об этом часто или забывают, или пренебрегают данным этапом. Ведь сэндвич-панели, как правило, закупаются разных размеров (по проекту, чертежу), так как любое строение имеет свои особенности. Именно для того, чтобы минимизировать работы по их резке (а значит, снизить количество отходов), и подбираются соответствующие габариты образцов.

Установка опорных элементов для нижнего ряда

Их крепление производится к цоколю строения, по его периметру. В качестве таких направляющих используются металлопрофиль, уголок (толщиной от 1 мм), в некоторых случаях – деревянные рейки (брус). Интервал между крепежными элементами выбирается произвольно (как правило, около полуметра). Главное, чтобы фиксация опоры была надежной.

Нужно обеспечить ее горизонтальность, иначе вся панельная «сборка» пойдет с перекосом. Поэтому строительный уровень здесь – главный «помощник». Если необходимо, то верх цоколя предварительно обрабатывается герметиком, или между ним и направляющей укладывается уплотнитель.

Монтаж горизонтальный

Из названия понятно, что сначала, начиная с угла, выкладывается нижний ряд, а потом, друг за другом – все остальные. При этом необходимо выдерживать рекомендованную ширину стыка (с учетом температурной деформации). Панели при таком способу устанавливаются ПАЗОМ ВНИЗ. Зачем, понятно – этим обеспечивается дополнительное предохранение от попадания жидкости внутрь сэндвича.

Монтаж вертикальный

Отличается тем, что после установки нижнего яруса возводятся ряды вертикальные. Да и ориентация меняется, так как их форма – прямоугольник.

Монтаж на кровле

Данный вид работ во многом определяется крутизной скатов. При угле более 150 рекомендуется устанавливать дополнительные упоры, предохраняющие панели от сползания со стропильной системы. Направление укладки – от ее края вверх, к коньковому пролету.

Заключительный этап – установка доборных элементов.

Несколько замечаний

• В статье даны общие рекомендации. Поэтому при монтаже определенного типа сэндвич панелей нужно руководствоваться инструкцией Производителя.
• «Стыковка» образцов производится при помощи специальных приспособлений (прижимные устройства). Методика типа «давайте постучим» в этом случае может привести к повреждению сэндвича.
• Если работа выполняется силами наемных специалистов, то не стоит слишком уж полагаться на их порядочность, даже если кто-то и отзывался об этих людях хорошо. Дело в том, что нередко их «огрехи» проявляются только спустя некоторое время. А они могут быть, так как делать для кого-то – это не одно и то же, что для себя. Наемные мастера «зарабатывают», в первую очередь, на скорости выполнения монтажа, а качество, к сожалению, отходит на второй план. С этой точки зрения нужно самому полностью разобраться со всеми нюансами данной работы и осуществлять контроль на всех без исключения этапах – так надежнее.

Кровельные сэндвич-панели и их отличия от стеновых, пошаговая инструкция монтажа

Основное отличие кровельных панелей в рельефе. Их наружная сторона имеет ярко-выраженные рёбра. Это позволяет более точно подогнать элементы даже на покатой крыше, укладывая их внахлёст. Сейчас попробуем понять, как это делается.

Алгоритм действий при укладке кровельных панелей

Теперь рассмотрим все действия на примерах, которые помогут понять, чем отличается монтаж кровельных сэндвич-панелей.

Иллюстрация
Описание действия

Подъём кровельных панелей можно осуществлять на обычных удавках. Здесь можно не волноваться, ничего при транспортировке не помнётся и панель не повредится – проверено многократно

После того, как стропы убраны, необходимо накинуть верхнюю часть поднятой панели на уже уложенную. Именно этот элемент изделия отвечает за герметичность продольного шва и отличает кровельную панель от фасадной

Плёнка снимается сразу после того, как полоса уложена на место. Если дать ей полежать, то после воздействия атмосферных явлений, удалить покрытие будет очень сложно

Фиксация осуществляется на те же саморезы, длиной 13,5 см. По поводу шага отметим, что примерное расстояние между метизами – через два ребра на третье

Можно сделать его немного шире

Очень важно не забывать о необходимости использования демпферной ленты

В зависимости от производителя сэндвич-панелей, саморезы следует вворачивать в ребро или же, наоборот, во впадину. Не стоит лениться прочесть рекомендации изготовителя перед началом работ

В конце останется лишь пропенить шов и закрепить по ребру крыши металлический конёк, который не даст воде попасть внутрь во время дождя

Если даже у одного из бригады имеется опыт укладки подобного строительного материала, работа пойдёт достаточно быстро. На кровле достаточно всего трёх человек.

Как выполнить поперечные стыки, если они необходимы

Чем хороши кровельные панели – это возможностью идеальной стыковки как продольной, так и поперечной. Но если о продольном монтаже уже было сказано, то к поперечной стыковке элементы требуется подготовить. В случае, если панели оказались короче, чем сама кровля, необходимо отмерить нужную длину и начинать укладку с нижней части. Вторая полоса, которая будет находиться выше по скату, отрезается длиннее, чем это необходимо, примерно на 15 см. После этого панель переворачивается, а с внутренней стороны металл разрезается, уже по необходимой длине, и убирается вместе с утеплителем. Верхнюю лицевую сторону при этом трогать нельзя.

После того, как панель будет поднята на крышу, она укладывается внахлёст на нижнюю. В результате, попадание воды под такой стык исключается. Предлагаем вашему вниманию несколько примеров монтажа стыков кровельных сэндвич-панелей.

ФОТО: ural.org

ФОТО: stroi.comФОТО: edelveis72.ruФОТО: profnastil-v-ufe.ru

Почему стоит отдать свое предпочтение SIP-панелям

Состав Сип-панели

Панели представляют собой специальные конструкции из деревянного бруса и прикрепленных к нему двух ориентированно-стружечных плит (ОСП), внутреннее пространство между которыми заполняется пенополистиролом. Получившиеся слои склеиваются между собой однокомпонентным клеем на основе полиуретана.

Плиты собраны таким образом, что легко соединяются между собой по системе «шип-паз».Строения, возведенные с использованием такого рода панелей, прежде всего, отличаются своим малым удельным весом, тем самым значительно уменьшая нагрузку на грунтовые почвы и требования к фундаменту соответственно. Кроме того, значительным достоинством домов, возведенных с использованием данной технологии, является высочайший уровень прочности и надежности. Так, панели способны выдерживать нагрузку в вертикальном направлении до 10 тонн, а в поперечном — до 2 тонн на протяжении всего эксплуатационного срока, который превышает 80 лет. К тому же,  в кратчайшие сроки, в целом не превышающие и 3-месячного срока.

Технология монтажа стеновых сэндвич-панелей

Существует несколько правил, которые касаются и установки стеновых панелей. Обязательным являются следующие рекомендации:

• Монтаж осуществляется, начиная от угла здания
• Первая панель крепится с цокольной части здания
• Монтаж осуществляется ярусами, между которыми обязательно делают компенсационный шов
• Нижний ряд крепится на специальные цокольные нащельники
• В ряде случаев допускается использование минерального утеплителя для герметизации прилегания первого ряда сэндвич панелей

Внимание! Обязательным является герметизация стыков с помощью специального силикона. Иногда его не используют для увеличения скорости монтажных работ или по причине экономии

Результатом является потеря теплоизоляционных свойств и герметизации панелей.

Стеновые панели также крепятся методом вертикального и горизонтального монтажа. Рекомендации к проведению работ практически идентичны тем, которые существуют для кровельного материала.

Как выполнить вертикальный монтаж кровельных сэндвич-панелей

 Вертикальный монтаж панелей облегчает задачу монтажной бригады. Набор плит осуществляется таким образом, чтобы каждый предыдущий стык приходился на середину следующей плиты, в так называемом шахматном порядке. Основным требованием для сборки является контроль над строгим соблюдением совпадения соединения «шип – паз» между собой.

Размеры материала отличаются в зависимости от сферы применения.

Рекомендации относительно правильной установки кровельных сэндвич-панелей

 Опытные строительные бригады попросили поделиться основными рекомендациями, которые облегчают проведение монтажных работ и существенно улучшают их результат.

• Категорически запрещается использовать для подгонки панелей болгарки или другой абразивный инструмент. Допускается использование дисковой пилы при условии, что на нее будет установлен круг с мелкими зубьями
• При резке под плиту стоит подложить мягкий материал по типу войлока. Это существенно сохранит поверхность от повреждений во время подгонки плиты
• Начинать крепление панели необходимо с фиксации соединителей к прогону и под коньком. После выставления опорного прогона все остальные панели достаточно соединить двумя тремя саморезами
• Обязательным является ношение обуви с мягкой подошвой
• Использовать силиконовый герметик с кислой реакцией запрещается

Основные ошибки, связанные с монтажом кровельных или стеновых панелей совершаются по следующим причинам:

• Недостаточная квалификация строительной бригады
• Использование не оригинального отделочного материала или комплектующих

Профессиональная бригада используют специализированное оборудование, и не приступает к монтажным работам без предварительной проверки используемого материала.

Вся технология монтажа, сложности и самые распространенные ошибки можно увидеть, посмотрев видео, представленное на нашем сайте. Там есть подробная инструкция проведения установки и фиксации сэндвич панелей. Не приступайте к работе, не посмотрев видео до конца.

Видео о технологии монтажа сэндвич-панелей

Инструкция по монтажу кровельных сэндвич-панелей. Что следует учесть во время установки материала. Рекомендации специалистов.

Критерии выбора

При выборе саморезов для сэндвич-панелей следует учесть несколько важных параметров.

Назначение. Помимо разделения по типу основания (оно может быть металлическим или бетонным), саморезы могут быть стеновыми и кровельными, а также предназначаться для доборных элементов.

Пластичность. Она влияет на сохранение плотности винтового соединения под воздействием температурного расширения. Таким свойством обладают метизы, изготовленные с применением технологии отпуска. Она предусмотрена требованиями ГОСТа, но часто забывается китайскими и другими азиатскими производителями.

Расположение резьбы. К специализированным саморезам для сэндвич-панелей относятся только те варианты крепежа, у которых присутствует резьба увеличенного диаметра сразу под головкой. Именно она удерживает наружную обшивку панели, препятствуя ее сминанию. Оптимальным считается размер резьбы от 7,4 мм вверху, иначе плотность посадки будет слишком низкой.

Диаметр шайбы. Специальные саморезы для сэндвич-панелей снабжаются шайбами диаметром от 16 мм с кольцом синтетического каучукового уплотнителя в комплекте. Такая комбинация обеспечивает надежную герметизацию соединения. Оптимально, если уплотнитель будет иметь толщину от 3-х мм, а сама шайба будет изготовлена из алюминия — он более пластичен, чем сталь.

Тип защитного покрытия. Самым популярным решением считаются изделия, обработанные по методу электролитического цинкования. Но если требуется выбрать, действительно, долговечный вариант, стоит поискать изделия с покрытием Durocoat, Xulan, Ruspert. Все они гораздо лучше справляются со своими задачами.

Производители. Не все бренды, представленные на рынке, изготавливают одинаково качественную продукцию. Среди заслуживающих внимания производителей можно выделить «Скорпион», «Гарпун», SFS intec. На любой товар у продавца должен иметься сертификат, а также другие необходимые документы

Стоит обратить внимание и на тару — обычно это картонная коробка, где тоже есть исходные данные производителя.

Расчет расхода саморезов не менее важен, чем изучение критериев выбора. Вне зависимости от того, происходит фиксация к металлу или бетону, количество элементов рассчитывается заранее исходя из размера сэндвич-панели, частоты обрешетки.

Подробнее о саморезах для сэндвич-панелей смотрите в следующем видео.

Кровельные сэндвич-панели. Горизонтальный монтаж

   Этот метод монтажа удобен в том случае, если возможно уложить материал от одного края кровли до другого в одну полосу. Технология монтажа кровельных сэндвич-панелей включает в себя обязательное соблюдение следующих рекомендаций относительно установки:

• Работы начинаются с нижней части кровли
• Для идеальной стыковки панелей необходимо использование контрольных меток
• Монтаж осуществляется с помощью специальных саморезов с уплотнительной резинкой
• Уплотнить стыки можно с помощью монтажной пены или уплотнительной резинки
• По всей длине стыка максимально удаляется минеральный уплотнитель, для лучшего примыкания следующей плиты
• Подъем панелей осуществляется с помощью грузоподъемной техники, последующая установка выполняется с помощью захвата для сэндвич-панелей

Важно! Для кровли с небольшой площадью используется исключительно вертикальный способ монтажа, он проводится легче, хотя и требует большего времени для проведения работ

Виды

Фасадные сэндвич-панели для наружной отделки дома различаются по материалу облицовки, утеплителю, а также по способу монтажа:

Отличия по материалу облицовки

Важная часть панели, которая отвечает за прочность и эстетику:

Металлические многослойные панели

Бывают с гладкой и рифленой поверхностью. Для облицовки применяются оцинкованные листы толщиной 0,7-1,2 мм. Оцинкованная сталь не ржавеет, на ней не развивается грибок. Панель не разрушается под действием атмосферных осадков, выдерживает многократные циклы заморозка-разморозка.

Оцинкованный металл обладает великолепными антивандальными свойствами, не разрушается от механического воздействия. Полимерное покрытие по каталогам RAL и RR позволяет подобрать цвет панели точно под конкретные условия.

Недостатком является вес элемента. Для монтажа металлических сэндвич-панелей необходимо прочное основание или каркас.

Алюминиевые сэндвич панели

Более дорогой вариант облицовки. Алюминиевые панели весят намного меньше, чем металлические. Цена за квадратный метр значительно выше. У них ниже антивандальные и прочностные характеристики.  Из-за небольшого веса элементов, ими можно обшивать неустойчивые, старые, аварийные основания.

Алюминиевые сэндвичи превосходно выдерживают агрессивное воздействие атмосферных осадков. Они не разрушаются при сезонном колебании температуры.

Высокая цена делает их невостребованными в частном строительстве. С их помощью отделывают производственные и коммерческие здания.

Многослойные панели из древесно-полимерных плит

СИП-панели применяются для строительства каркасных малоэтажных жилых домов. Древесные плиты – это чистый, безвредный материал. Их прочности вполне достаточно для устройства внешних стен в коттедже. Маленький вес позволяет сократить затраты на устройство железобетонного фундамента.

Отличия по утеплителю

Важная составная часть панели, которая отвечает за теплоизоляцию и защиту от шума. Для производства сэндвич-панелей применяются два вида утеплителя:

Пенополистирол

Лёгкий и надежный. Пенопласт не впитывает и не пропускает влагу. У него низкий коэффициент теплопроводности, а также хорошие показатели по шумопоглащению. Сэндвич-панели на основе пенопласта можно монтировать ниже уровня земли.

Многослойные фасадные элементы из пенопласта не всегда соответствуют нормам по пожарной безопасности. Их используют для облицовки нежилых и производственных зданий.

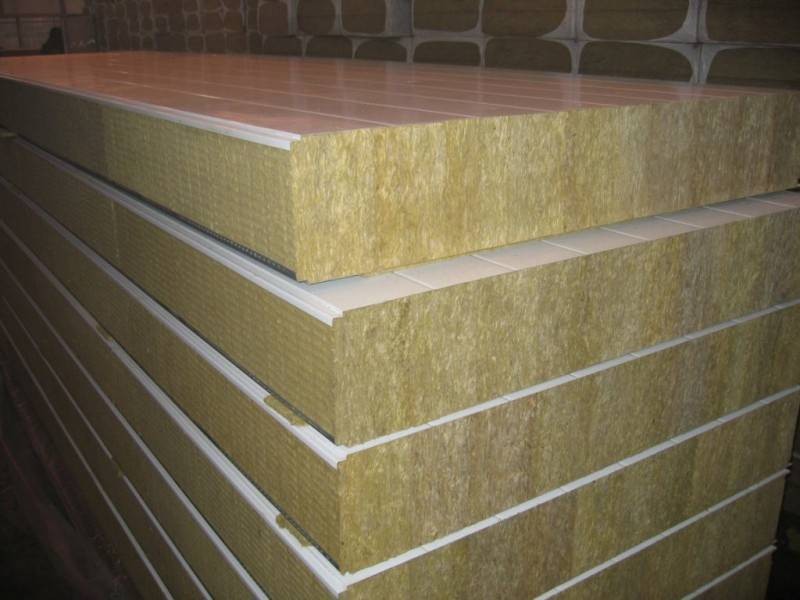

Минеральная вата

Более тяжелый утеплитель. Для изготовления панелей применяется базальтовая минеральная вата с повышенной плотностью волокна. Минеральная вата впитывает воду и нуждается в дополнительной защите. У неё низкий коэффициент теплопроводности и высокие показатели по звукоизоляции.

Минеральная вата соответствует всем нормам по пожарной безопасности. Её можно использовать в составе панелей для отделки жилых и общественных зданий.

Отличия по способу монтажа

Отделку фасада сэндвич панелями можно проводить двумя способами:

Классический

Стены обшиваются готовыми панелями, которые нарезаются на заводе. Плиты стыкуются в замок. Монтируются на голое основание или по каркасу. Установка начинается от нижнего угла. Узлы примыкания сэндвич панелей заделываются силиконовым герметиком или специальной монтажной пеной.

Поэлементная сборка

Стены или каркас обшиваются послойно. Таким способом возводятся малоэтажные каркасные объекты. Первым слоем устанавливаются кассетные панели из оцинкованной стали или алюминия. В них вставляется минеральная вата. Сверху конструкция обшивается вторым слоем металлической облицовки. Все стыки между элементами тщательно герметизируются.

Достоинства и недостатки сэндвич-панелей

Среди преимуществ сэндвич-панелей как материала для строительства кровли особенно выделяются:

• превосходная теплоизоляция (в большей степени — у панелей из базальтового волокна);
• оперативность и простота работ по установке и демонтажу независимо от погодных условий и климата местности;
• малый вес, избавляющий от необходимости сооружать мощную несущую конструкцию кровли;
• возможность легко заменить испорченный фрагмент покрытия, поскольку оно собирается на крыше, словно мозаика;
• особая прочность, позволяющая материалу без проблем переносить серьёзное давление снега и ветра и неожиданные изменения температуры;
• продолжительный срок эксплуатации (более 25 лет);

• приемлемая стоимость, ведь трёхслойный материал одновременно служит гидроизоляцией, утеплением и финишным покрытием, отчего цена всего строительного объекта уменьшается.

К недостаткам сэндвич-панелей относят:

• воздухонепроницаемость, из-за которой в кровле есть смысл создавать принудительную приточно-вытяжную вентиляцию;
• наличие в составе вредных веществ, выбрасываемые в атмосферу при воздействии сильного тепла. Это свойство присуще только двум видам утеплителя — пенопласту и пенополистиролу.
