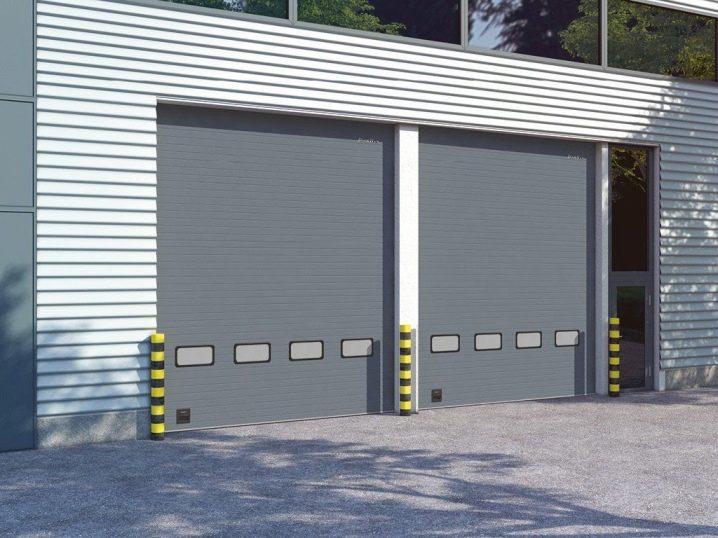

Монтаж секционных ворот в гараже

Как установить своими руками?

Установка ворот DoorHan не представляет собой опасность или сверхсложную задачу. Самое простое – это следовать пошаговой инструкции при монтаже, которая представляет собой понятное руководство по сборке ворот с картинками. Производитель трепетно позаботился о том, чтобы его продукцию смог собрать любой автолюбитель самостоятельно.

Вот несколько основных моментов, на которые необходимо обратить внимание при сборке гаражной конструкции DoorHan:

• Подготовка панелей. Основное правило – осуществлять сборку снизу вверх. Нижняя секция должна плотно прилегать к полу, иметь строго горизонтальное положение, и оба конца полотна должны одинаково заходить за проем. Если пол в месте соприкосновения с секцией гаражной конструкции неровный, то на него необходимо положить ровную металлическую пластину. Выровнять полотно при помощи строительного уровня.
• Установка вертикальных направляющих. Здесь имеется два варианта сборки: стандартный (в проеме) и нестандартный (на полу). Сборка также начинается снизу. Вертикальные направляющие монтируются на основании нижней секции ворот, с зазором 25-30 мм от крайней кромки полотна до выемки направляющей. Следующим шагом будет крепление угловых стоек, от которых потом пойдут горизонтальные профили.

• Чтобы правильно установить торсионный механизм, начать нужно с монтажа концевых опорных кронштейнов. В них уже монтируется торсион. На вал надевается подшипник и пружина. Барабан монтируют на вал, предварительно проделав в нем отверстия для троса. Хвосты тросов сгибают и образовывают петли, которые прячут в своеобразный «карман» на кронштейне. Последний этап заключается в том, чтобы отрегулировать натяжение тросов. Можно попробовать натянуть трос самостоятельно, проверив тем самым правильность монтажа торсионного механизма. После окончания мероприятий по сборке гаражных ворот DoorHan следует попробовать открыть и закрыть их. Правильно установленная конструкция будет двигаться плавно, без рывков и остановок.
• Настройка автоматики. В первую очередь вам придется выбрать тип привода для открытия и закрытия гаражных ворот DoorHan: потолочный или вальный. Первый еще называют электромеханический привод цепного типа. Регулировка и установка этого компонента самостоятельно также не составляет проблемы.

Производитель советует обратить внимание на следующие нюансы:

1. Убедиться в сбалансированности и правильном функционировании ворот;
2. Удостовериться в том, что между подвижной и неподвижной частями электропривода не произойдет защемления посторонних предметов;
3. Запрещено использования привода в неисправном состоянии;
4. Убедиться в том, что в зоне действия привода отсутствуют посторонние предметы;
5. Проезд и проход под воротами разрешен только в том случае, если конструкция остановлена, а привод отключен;
6. Дополнения и аксессуары, разрешенные к использованию, только фирмы DoorHan.

Производитель сообщает, что вместе с приводами можно использовать также родные пульты дистанционного управления. Удивительно, что данное устройство может управлять одновременно несколькими функциями. Например, правильное программирование брелока может обеспечить вам бесперебойное дистанционное управление электрозамками, электроприводами гаражных ворот DoorHan, а также освещением внутри помещения. Очень удобно запрограммировать пульт на открытие и закрытие сразу нескольких автоматических конструкций DoorHan: секционные ворота, ролл-ставни, шлагбаумы, откатные ворота.

Торговая марка выпускает также специальное дополнение – GSM-модуль, который принимает сигнал мобильного телефона и передает его электроприводу. Достаточно настроить специальное приложение на вашем гаджете. Таким образом, ваш смартфон станет вашим персональным пультом. В этом приложении также можно прописать все нюансы: от кодировки до уточнения состояния ворот.

Этап 4. Установка секционных ворот

Основные точки крепления накладных вертикальных направляющих и крепления кронштейна под торсионный механизм

Шаг 1. Вначале удаляется или укрепляется все непрочное покрытие. Проверяется горизонтальность пола (допустимая погрешность в этом случае – всего 1 мм). Если все в порядке, можно начинать подготовку панелей к установке. Нужно помнить, что такие ворота стоят достаточно дорого, поэтому с полотном следует обращаться с предельной аккуратностью, чтобы случайно не повредить.

Шаг 2. Далее наносится разметка для крепления направляющих. Первыми фиксируются вертикальные профили – они крепятся на стене посредством монтажных саморезов (такие отличаются длинной ножкой). Затем, ориентируясь на вертикальные профили, фиксируются горизонтальные направляющие

Важно, чтобы «рельсы» располагались строго под прямым углом по отношению друг к другу, иначе полотно не сможет подняться

Крепеж горизонтальный направляющихКрепеж горизонтальный направляющихКрепеж горизонтальный направляющих

Шаг 3. Далее собираются панели (если не были приобретены готовые ворота). При этом нужно тщательно все замеривать, т. к. секционные ворота, как упоминалось выше, перекосов не терпят. Если таковые все же образовались, то для выравнивания нельзя использовать дощечки разного размера или монтажную пену, в противном случае размеры конструкции в дальнейшем будут нарушены.

Вместо них лучше использовать железные прокладки разной толщины.

Шаг 4. Затем крепятся элементы управления и подъемный механизм. Проверяется точность всех измерений.

Перед началом монтажных работ следует ознакомиться с инструкцией производителя. Многие фирмы (такие как «Алютех», «Хормане» или «Дорхан) пошагово описывают установку конструкции. Особенности монтажных работ могут отличаться в зависимости от производителя, но в целом это несложная процедура.

Монтаж полотна

Шаг 5. По окончании установки панелей фиксируются дополнительные элементы (замок, петли и ручки)

Замку следует уделить особое внимание – он обязательно должен быть качественным, т. к

предназначен для защиты имущества.

Улавливающее устройство секционных ворот HormannМонтаж дополнительных элементовРучки секционных ворот

Шаг 6. Устанавливаются пружины, которые отвечают за открывание/закрывание ворот. На финальном этапе работы фиксируются ограничители, необходимые для ограничения движения полотна.

ПружинаМеханическая система защиты от обрыва пружиныЭлектропривод воротУстановка автоматикиРазблокировка электропривода изнутри помещения

При должном подходе и правильных расчетах установка ворот занимает максимум один день.

Установка полотна

Подготовка к монтажу секционных ворот

Особое внимание необходимо при установке направляющих

Установка секционных ворот своими руками начинается с подготовки. Пошаговая инструкция включает следующие действия.

1. Отделывают стены и потолок, если это не было сделано. Чаще всего их оштукатуривают, так как этот материал позволяет выровнять поверхности.
2. Проверяют плоскость стен относительно друг друга. Каркас можно монтировать на кривые поверхности, однако это требует специального крепежа и делает всю конструкцию ненадежной.
3. Простенок и притолоку заделывают металлическим уголком.

Если подъемные ворота устанавливают в готовом гараже, заменяя распашные створки, в подготовительные работы включают и другие мероприятия. Нужно переместить потолочные светильники, позаботиться об электропроводке, убрать тепловую пушку, если таким образом гараж отапливается.

Стоит ли браться за работу самостоятельно

Желание сэкономить или любовь к сложным техническим задачам подталкивают потребителей к разработке и монтажу самодельных секционных ворот. Но воплощение в жизнь подобной идеи может привести к негативным последствиям, таким как:

• непредвиденное увеличение расходов в процессе работы;
• ненадежность конструкции с неопределенным сроком эксплуатации;
• частые поломки ворот и др.

Альтернативным вариантом в данном случае может быть так называемый конструктор. То есть, производитель предлагает купить комплектующие для сборки ворот с прилагаемыми оригинальными чертежами. Здесь главное правильно прочитать схему и грамотно применить к дверному проему.

Технология изготовления и монтажа

Перед началом работ рекомендуется подготовить все необходимые комплектующие материалы и инструменты.

Откатные ворота представляют собой створку, сдвигающуюся по закладной в одну из сторон с внутренней стороны двора, поэтому, кроме самих ворот, Вам понадобиться дополнительные комплектующие – комплект фурнитуры и электропривод, рассчитанный на конкретный вес и достаточным показателем мощности.

Установка несущих столбов

Обустройство проема – это обязательная основа для любого типа ворот, о нем нужно позаботиться заранее — приблизительно, за неделю или две до основных производственных и монтажных работ по конструированию створки, так как закрепление бетонированием требует столько времени для застывания и затвердения бетонной смеси, приобретения необходимой прочности.

Нормальным вариантом материала для несущих столбов может быть как дубовая или асбестовая колода, так и металлическая труба, железобетонный или выложенный из кирпича столб.

Дополнительно! Бетонирование должно быть глубиной не менее одного метра, потому что в среднем приблизительно на такую глубину промерзает грунт. Это связано с тем, что весеннюю или зимнюю пору столб может накрениться и нарушить геометрию движения створки ворот, а это как следствие негативно скажется на работе всех механизмов.

Итак, для начала сделайте ямы и выставьте строго вертикально на одной высоте при помощи строительного нивелира столбы. Залейте бетонным раствором из мелкого щебня, цемента и песка пространство между стенками и опорами до нулевого уровня. Кроме того, можно сделать песчано-щебневую подушку в основаниях 10-20 см для отвода влаги, которую надо плотно протрамбовать проточной водой.

Закладные для нащельников в опорах

На этапе производства столбов желательно продумать и сделать по 3 закладные крепежные детали на каждом столбе — так называемые нащельники. Это необходимо для удобства фиксации нижнего и верхнего улавливателя, а также верхних роликов.

Для этого к забетонированному несущему столбу – металлической трубе, по центру приварите куски арматуры, а с другой стороны используйте уголки сечением 50*50 мм и длиной 8 см. Уголок должен одной стороной лежать в шве (сторона, приваренная к арматуре), а с другой стороны приваривают нащельник. Этот уголок закладывают в шов ближе к краю опоры к проему. Таким образом, нащельник получается на расстоянии 10 см от края несущего столба.

Закладные на столбах

Армирующий пояс и закладная

Откатные ворота работают на специальном фундаменте, который имеет армирующую сетку (арматура 12-14 мм), приваренную к закладной — швеллеру шириной 16 или 20 сантиметров.

Сначала нарезают куски арматуры длиной по 1 м, и приваривают к полочкам швеллера или закладной из набора фурнитуры так, чтобы образовались ножки у стола (П-образная форма).

Схема сдвижного проема

В котлован — 50% от размера проездной части, шириной 30см и также глубиной 1 метр опускаем швеллер с «ножками», и заливаем бетонным раствором. Конструкция должна также быть в нулевой уровень поверхности земли, плитки или другого уровня заподлицо, в зависимости от конкретной ситуации.

Монтаж створки

Навешивание ворот представляет собой следующую последовательность операций:

• Выставление ворот на месте на так называемых «лапах». Они приварены для удобства покраски и доставки портального устройства.
• Удаление «лапок» и выставление роликов откатных ворот. Для этого раздвиньте роликовые каретки на максимальную ширину непосредственно на закладной фундамента, наденьте на них направляющую.
• Выровняйте горизонтальность и вертикальность створки при помощи нивелира.
• Сваркой обварите по контуру роликовые тележки на швеллере.
• Прихватите сваркой верхний поддерживающий ролик.
• Приварите верхний и нижний улавливатели.

Самодельный разборной портал

Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (499) 490-00-13 c 10:00 до 21:00 ежедневно.

Как только гараж построен, возникает вопрос о сохранности имущества и то, какие ворота будет использовать владелец, решать только ему. Приобрести секционный подъемный портал возможно на любом специализированном рынке. Специалисты могут измерить проем, а также обеспечить сборку, монтаж и настройку гаражных ворот в течение одной недели. Но приобретенные ворота обойдутся достаточно дорого. Каждый хозяин может собрать секционные подъемные гаражные ворота своими руками. Это не плохая идея, но выполняется она с определенным трудом.

Приступить к подобной работе можно, только если имеется уже достаточно большой опыт работы с подобными конструкциями, так как монтаж и сборка секций требует высокого уровня знаний и навыков. Также понадобится определенный запас времени.

Важно! Перед началом работы обязательно следует подготовить и изучить чертежи гаражной конструкции подъемно-секционного типа, которые можно найти во всемирной паутине

Замеры и размеры

Монтаж секционных ворот невозможен без снятия предварительных замеров. Они нужны, чтобы предусмотреть возможность беспрепятственного функционирования воротной системы, а также движения направляющих.

Процесс замеров не отличается особой сложностью, нужно лишь подготовить некоторые инструменты:

• рулетка;
• отвес;
• уровень лазерного типа (лучше предпочесть его, обыкновенный может не дать результатов высокой точности).

Что и зачем измерять

Схема монтажа секционной конструкции не может быть выстроена, без предварительного снятия необходимых параметров. Измерению подлежат следующие параметры:

ширину, высоту въездного отверстия: важно, чтобы боковые стенки отвечали требованиям вертикальности, пол – соответствия горизонту. Проверяют эти показатели путем использования уровня, отвеса

Желательно, чтобы требования совпадали до 1 мм, иначе нужно уделить время выравниванию, лишь потом начинать все необходимые измерения;
высота притолоки, предполагающая измерение расстояния от перекрытия полтока к верхней части въезда внутрь гаража. Оптимальным считается размер в пределах от 400 до 600 мм. Он позволяет смонтировать классическую подъемную систему;
расстояние, находящееся между боковыми стенами и краем проема. На этой части монтируют направляющие, поэтому показатель оказывает прямое влияние на выбор системы, способы её монтажа;
глубину вхождения системы внутрь строения: очень важный показатель, постоянно незаслуженно упускаемый из виду. Величина зависит от высоты въезда, типа монтируемого устройства. Она имеет ряд особенностей вычисления.

Глубину вхождения считают таким образом:

• к площади до 8 квадратных метров добавляют 400 мм;
• от 8 квадратов – 450 мм;
• при низком подъеме – 550 мм;
• при высоких показателях – 65 и 850 мм.

При установке привода

Когда планируется оснащение конструкции автоматическим приводом, нужно предусмотреть наличие специального места и для него. К примеру, чтобы поставить привод на потолке, нужно иметь глубину помещения в пределах 3290-4400 мм. Если помещение еще глубже, то ставят осевой привод. Несмотря на то, что он дороже, система выигрывает по мощности, требует наличия свободного места только сбоку от входа.

Устройство подъемного механизма

Ворота открывают до того уровня, пока нижняя сторона покрытия не приведет в действие ролик, установленный вверху направляющей. В таком приподнятом состоянии конструкцию фиксируют деревянными планками.

На нижнем ролике есть трос, его край приподнимают наверх, просовывают через верхнее скользящее колесо, прикрепленное к боковой опоре. Далее его заводят на второе колесо, монтированное изнутри профиля. Тросик протягивают поверху до перемычки. На пластинке во внутренней части направляющей ослабляют болт и пропускают край троса. В итоге его помещают в специальное углубление, а крепежный элемент максимально затягивают.

На этом этапе на стойке выбирают промежуточное положение, в идеале — в центре. Затем регулируют пружину и натягивают ее. Она установлена на опоре. Крепят изделие к 4 болтам. Чтобы установить нужное натяжение пружины, ворота приподнимают на высоту 100 см (на уровне первоначальных отметок) и полотно опускают.

Это интересно: ворота в частном доме.

Если ворота быстро опустились на пол гаража, это означает слишком слабое натяжение, т.е. пружину надо натянуть еще сильнее. Если сэндвич-панель на этом же расстоянии опустится, но останется небольшой зазор между основанием и первой секцией: следовательно, пружина чрезмерно натянута и не позволяет конструкции полностью закрыться, ее придется ослабить.

Финальная работа предполагает монтаж фиксаторов полотна. Изделие поднимают до того уровня, чтобы от верхней перемычки и низа ворот расстояние составляло 10 см. На направляющей, которая на потолке, карандашом делают отметины в том месте, где заканчиваются секции.

К отметке прикладывают упор, стопор и фиксатор, снова делают метки для крепежа. Фиксатор уже оснащен отверстиями, поэтому их делают только на перекрытии. В итоге подъемные ворота сдвинутся на стопоры и дальше не смогут открыться.

Установка секционных ворот своими руками окончена. Мастер проверяет сборку конструкции, болты, сэндвич-панели, тросы и несколько раз поднимает и опускает ворота, после чего ими можно свободно пользоваться.

Последовательность действий при совершении монтажных работ

Инструкции по монтажу секционных ворот:

1. После того, как подготовлено основание, на область монтажа крепежей наносится разметка. Смотрите фото.
2. Следом устанавливаются направляющие.
3. После того, как крепежные части установлены, можно начинать собирать сами ворота. Начинать процесс следует с панелей снизу, а затем ворота равномерно собираются до верха.
4. Итак, установлены панели, теперь необходимо проверить ровность установки. Если не проконтролировать этот момент, то могут появиться перекосы и неровности.
5. После того, как конструкция установлена, необходимо смонтировать систему управления и подъемный механизм.
6. Завершает процедуру установки проверка функционирования системы.

Рассмотрим особенности установки своими руками ворот от разных фирм-производителей.

Автоматизация процесса управления движением створ

Предполагая установку автоматики, следует изначально строить распашные ворота с учетом монтажа того или иного привода согласно сопутствующим комплектацию схемам.

• На ширину створок, их вес, парусность под действием ветра, и другие обстоятельства.
• Воротные панели выставляют четко в горизонтальном и вертикальном направлениях. Кроме того, регулируют легкость хода. При выполнении этих условий автоматика будет работать без сбоев долгие годы.
• Определяются с направлением открывания воротных панелей – во двор или на улицу.

Многофункциональный блок

Закрепление коробки блока управления на вертикальную поверхность происходит при отключенных внешних проводах питания и коммуникаций. Это положение касается всех элементов монтируемой автоматики.

Установка приемника, программирование пультов

Приемник, обеспечивающий прохождение сигналов управления, устанавливается в специальном разъеме на плате управления. Также там устанавливают несколько перемычек, дающих возможность впоследствии тестировать приводы:

• Перемычка 2-1 ставится, когда не пользуются кнопкой «Стоп»;
• Перемычка 2-С1 ставится, когда не пользуются фотоэлементами.

Кстати, подключение фотоэлементов происходит в последнюю очередь, потому на этих контактах должна стоять перемычка. После подсоединения приёмника программируется пульт ДУ по этапам, указанным в инструкции.

Подключение фотоэлементов и сигнальной лампы

Фотоэлементы устанавливаются на специальных столбиках или в местах, предусмотренных при планировке распашных ворот. После этого они подключаются по схеме, сопровождающей оборудование, к плате управления. То же самое проделывается и с сигнальной лампой.

Блок подключения фотоэлементов

Фотоэлементы, как правило, устанавливаются на высоте от 50 до 70 см. Главное назначение фотоэлементов — уберечь от повреждения автомобиль в том неожиданном случае, когда автомобиль остановился в проеме ворот, и нужно избежать ситуации, чтобы ворота при закрытии не ударили его.

Стойки для фотоэлементов

Иногда устанавливают две пары фотоэлементов – одна работает в момент открывания, а другая — при закрывании, чтобы гарантировать защиту от движущихся створок.

Фотоэлементы

Корректировка сторон проема

Для монтажа секционных ворот все стороны входного отверстия (лотки и нижнюю часть перемычки) выравнивают до гладкого состояния. Кроме этого, специалисты отделывают стены и потолок, на который закрепляют направляющие.

Проем должен отвечать следующим требованиям:

1. Для классической величины проема и стандартной комплектации ширина полос под профили составляет 20 см. Для нестандартных систем шину полос увеличивают. Чтобы не ошибиться, этот параметр выводят на 30 см.
2. Если гараж построен из блоков, бетона или кирпича, то для выравнивания поверхности используют песчано-цементный раствор, устанавливают маяки и накладывают штукатурку. Секционные ворота монтируют после полного высыхания смеси.

Притолока — расстояние от верхней перемычки гаражного проема до потолка постройки. Обычно ее высота составляет 50 см. Заплечики — промежуток от боковин входа к стенам. Именно от этих параметров отталкиваются специалисты и выбирают подходящий вид конструкции и метод монтажа.

Общее устройство секционных ворот с торсионными пружинами

состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.

С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.

Инструменты для монтажа ворот

Для установки секционных ворот потребуется:

• уровень строительный;
• молоток;
• рулетка;
• простой грифельный карандаш;
• универсальная и клеммная (плоская) отвёртки;
• кусачки-бокорезы;
• пистолет клепальный;
• нож строительный;
• набор гаечных ключей в разных размерах;
• воротки на 12 — 14 мм;
• угловая шлифовальная машина;
• дрель с перфоратором;
• свёрла по металлу и буры по бетону.

При монтаже ворот не обойтись без пары помощников и инструкции по сборке, которая обычно входит в комплект поставки.

Чтобы обезопасить каждого участника процесса монтажа от травм, следует подготовить рабочие перчатки, защитные очки и каски.

Как закрепить направляющие

Автоматика для секционных гаражных ворот

Инструкция по монтажу ворот Алютех дает подробное описание работ с указанием мельчайших деталей, нюансов и даже категории инструментов. Первым этапом является монтаж направляющих.

Процедура проводится в такой последовательности:

1. Проверка комплектности изделия, соответствие его габаритам проема.
2. Нанесение разметки. Высверливание отверстий под анкерные болты.
3. Крепление направляющих к основаниям. Сначала крепятся вертикальные, затем потолочные профили. Здесь потребуется помощь нескольких человек для подъема, фиксации и прикручивания конструкций.

Размеры проема

Основными габаритами гаража, которые необходимо учесть для установки секционных ворот, являются:

a) Ширина проема

Для комфортного въезда в гараж проем должен быть на 60-80 см шире кузова автомобиля (с учетом боковых зеркал).

• для легкового автомобиля – оптимальная ширина ворот 2,4 — 2,7 метра;
• для джипа или микроавтобуса – оптимальная ширина 2,8 — 3 метра;
• для двух легковых автомобилей – оптимальная ширина от 5 метров;

Для удобства посадки и высадки пассажиров ширина гаража должна быть на 20-30 см больше ширины автомобиля с открытыми дверьми.

Если вдоль стен планируется размещение стеллажей для хранения инструмента и инвентаря, то ширина гаража должна быть увеличена на ширину стеллажей.

b) Высота проема

Высота проема должна быть на 20-30 см больше высоты автомобиля.

Обратите внимание, что в воротах с ручным управлением имеется свес нижней воротной панели в проем, в результате чего высота проезда уменьшается на 15-20 см. Поэтому для ворот с ручным управлением высота проема должна быть больше высоты автомобиля на 35-50 см

При расчете высоты проема не забудьте учесть возможность установки антенны или багажника на крыше автомобиля.

c) Глубина гаража

Очень часто на эту величину не обращают внимание, а это может привести к серьезным трудностям на этапе монтажа ворот. Если глубины гаража недостаточно, то ворота упрутся в заднюю стенку и не смогут полностью открыться, либо может не хватить места для установки электропривода

Глубина гаража = Высота проема + 100 см для монтажа электропривода

d) Высота перемычки (притолоки)

Перемычка (притолока) – это расстояние от верхнего края проема до потолка. Она необходима для монтажа направляющих профилей и пружинного механизма ворот.

Если площадь ворот будет менее 8 м2, рекомендуем установить высоту перемычки в пределах от 130 мм до 500 мм.

Для изделий площадью более 8м2 и для ворот со встроенной калиткой минимальный размер перемычки должен быть не менее 210 мм.

Это позволит установить ворота без дополнительной наценки за нестандартный тип монтажа.

e) Ширина пристенка справа и слева от проема

Боковые пристенки — расстояния от границ проема до боковых стен помещения. Они нужны для крепления вертикальных направляющих, по которым движется полотно при подъеме и опускании.

Боковые пристенки должны быть не менее 125 мм.

В противном случае придется серьезно дорабатывать проем, что потребует дополнительного времени и ресурсов.

Ремонт и техническое обслуживание

Бывают случаи, когда секционные ворота становятся неисправны. Также может потребоваться замена отдельных деталей, которые вышли из строя. Для предотвращения некоторых проблемных ситуаций рекомендуется не пренебрегать техническим обслуживанием.

Кроме того, это касается любых типов ворот: распашных, раздвижных, откатных и т. д

Особенно это важно, если ворота установлены в местах с неблагоприятными погодными условиями и часто подвергаются их воздействию. Также данная проверка рекомендуется для конструкций, которые используются в промышленном производстве

В процессе обслуживания выполняется смазывание петель, проверка на наличие повреждений различных элементов, а также проверяется функция запирания.

Безусловно, любых неисправностей можно избежать. Но если это все-таки произошло, то прежде всего следует обратиться за помощью к профессионалам. Если они решат, что данную поломку вы можете устранить самостоятельно, то при помощи пошаговой инструкции вы сможете приступить к ремонту.

Также вы можете проводить замену некоторых элементов самостоятельно, если дело не касается каких-либо серьезных устройств. К тому же по истечении определенного периода времени вы научитесь многое делать самостоятельно. А при должном уходе за конструкцией вам удастся продлить срок ее службы.

Крепление вертикальных направляющих

На следующем шаге монтажа гаражных секционных ворот устанавливают металлические вертикальные направляющие. Собирают каркас, по которому смещается полотно

Специалисты уделяют повышенное внимание этому этапу работы, поскольку от него зависит легкость подъема конструкции

Горизонтальное и вертикальное положение изделий контролируют строительным уровнем. Если требуется повышенная точность, пользуются лазерным нивелиром. Все детали между собой вымеряют рулеткой. Ориентиром служат ярко блестящие полосы: если мастер отклонится от заданного размера, то это сразу станет заметно. Ход сборки:

1. На стенах по бокам от проема ставят метки. Для этого от пола вверх отступают 100 см и карандашом чертят линию. Из несущих профилей сооружают раму, которую устанавливают во входное отверстие гаража. На детали надевают резиновые уплотнительные ленты, их прочно вставляют в пазы.
2. На место стыков перемычки и стоек отрезают лишний кусок эластичного уплотнителя. Достаточно удалить на углах маленький квадрат, именно в том участке, где две полосы накладываются друг на друга. Чтобы сделать это ровно, материал размечают карандашом и отрезают ножницами или ножом.
3. После удаления излишков ленты монтируют верхний профиль и вертикальные направляющие. Они оснащены отверстиями, поэтому остается ровно подогнать детали и скрепить их шурупами. Устанавливают временную монтажную перемычку, которая усиливает жесткость изделия и удерживает заданные параметры.
4. Собранную конструкцию монтируют с сильным прижимом к стене. Внутренний размер каркаса должен точно совпасть с величиной проема. Специалисты допускают отклонение на 2 мм. В процессе работы уровнем контролируют горизонталь и вертикаль рамы. Конструкцию фиксируют струбцинами там, где на уровне 100 см на стене стоят отметки.
5. Вверху опор монтируют ролики. На корпусе стоек есть отверстия для саморезов, поэтому мастер, воспользовавшись перфоратором, сверлит дыры именно в этих местах и совмещает край стойки и колес. Через широкое отверстие в направляющем устанавливают пластмассовый дюбель 5×1 см. Шуруповертом туда закручивают шурупы.
6. Каждую опору закрепляют с обоих боков. Крепежные пластины Г-образной формы устанавливают снаружи направляющих. Для них со стороны боковой поверхности производители заранее проделали отверстия. Мастер подгоняет конструкцию до нужного расположения между собой деталей и в одну пластину закручивает 2 шурупа. Этот элемент, зафиксированный на опоре, монтируется к стенке на дюбели и саморезы.
7. Изнутри опор проделывают аналогичную работу. В отверстия профиля ставят шурупы с пластиковыми заглушками и вкручивают. Устанавливают перемычку вверху проема. Временное монтажное приспособление и струбцины снимают.

https://youtube.com/watch?v=5PkL_oec9cE

Для стоек слишком большое отклонение недопустимо, иначе секционные ворота не смогут эксплуатироваться должным образом, а работу придется переделывать. Процесс монтажа опор постоянно регулируют уровнем и рулеткой.
