Проводка под натяжным потолком: правила и способы монтажа

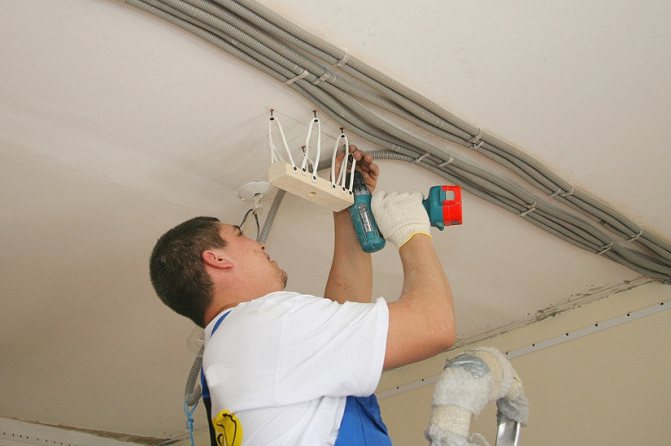

Монтаж по потолку

В каком случае стоит вести проводку по потолку? Есть несколько условий, которые могут способствовать выбору в пользу потолка.

Планируется монтаж подвесного потолка. Если планируется монтаж гипсокартонного или натяжного потолка, тогда лучше вести проводку по потолку, так как можно удобно спрятать провода с гофрой. В некоторых случаях можно организовать проводку не по всему потолку, а локально – например, соорудив небольшой короб, в котором также будут располагаться точечные светильники (как на картинке ниже). Правда нужно будет делать без распаечных коробок или так, чтобы к ним был свободный доступ. Как выйти из положения, можно прочитать в нашей статье.

Преимущества подвесных потолков

Подвесные потолочные системы позволяют легко, быстро и за умеренные деньги получить готовый потолок, который скроет трещины и дефекты основания, а также спрячет электропроводку, вентиляцию и кабели связи.

Подвесные потолки универсальны, их можно применять для оформления практически любых жилых, офисных, коммерческих и производственных объектов.

Большим достоинством установки подвесных потолков является возможность возводить сложные геометрические конструкции со всевозможным сочетанием фактур, цветов и рисунков

Такие потолки делают высоту помещения меньше и за счёт этого обладают хорошей теплоизоляцией, что особенно актуально для владельцев квартир верхних этажей.

Некоторые виды материалов для подвесных потолков способны обеспечить звукоизоляцию в помещении, что очень поможет, если выше этажом проживают шумные соседи.

Заключительный монтаж. Розетки и выключатели

Розетки и выключатели устанавливаются в самую последнюю очередь, после чистой отделки (покраски или поклейки обоев). Самое главное правило хорошего монтажа – это хороший контакт!

Большинство розеток в вашей квартире проходные, то есть через них шлейфом кабель идет к каждой последующей розетке. Чтобы в будущем избежать проблем с проводкой во-первых, не покупайте дешевых розеток (например ИЕК), у них очень плохой (мягко говоря) зажим и в последствии такие розетки и выключатели могут просто сгореть. И во-вторых, протягивайте все соединения по второму разу! Проверяйте каждый зажатый или закрученный провод подёргав его. Если провод выскочил из зажима, значит вы плохо его зажали или зажим оказался бракованным.

Среди профессионалов считается, что лучшими зажимами в розетках обладает продукция фирмы LeGrande, и Шнайдер.

Чтобы рамки ложились ровно и плотно, устанавливайте группу розеток или выключателей по уровню, стык в стык, и прикручивайте их к подрозетникам маленькими саморезами с двух противоположных сторон вплотную к стене. После чего закручивайте распорки внутри розетки (при их наличии)

Важно не задеть распорками или саморезами провода внути подрозетника!

Отлеживайте положение кабеля в подрозетнике, чтобы он не попадал на распорки. Такж не используйте слишком длинные саморезы, которые могут задеть провода.

На каждом этапе ремонта необходимо проверять линии на работоспособность, так как после конечной отделки исправить что-либо без порчи отделки будет невозможно.

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение. То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему. Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза. При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

Основные ошибки

В первую очередь, чтобы не произошло короткое замыкание, необходимо делать все по инструкции.

Во-вторых, использовать, как говорилось выше, защиту в виде короба или специальной трубы.

Ошибкой, которая может привести к проблеме, является неправильный выбор сечения. Чем больше сечение, тем более сильную нагрузку кабель выдержит. Очень часто люди пытаются сэкономить, ведь хороший кабель стоит гораздо дороже, а потом приходится все переделывать, и получается, что человек платит дважды. Так как проводка подвергается сильной нагрузке, может случиться замыкание и пожар.

Делая разводку как по потолку, так и во всей квартире, требуется рассчитать, чтобы на один прибор защитного отключения не приходилось слишком много электроприборов. Иначе при возникновении сильной нагрузки они будут отключаться все сразу.

Еще одной распространенной ошибкой является присоединение выключателя на нулевой, а не на фазовый кабель. Так при смене лампочки человек может получить удар электрическим током.

Требования к выполнению монтажных работ при прокладке электрических сетей в полу

Общие требования

• Перед началом выполнения работ необходимо составить план-схему прокладки кабелей (проводов);
• Монтаж электропроводки в полу осуществляется в трубах;
• Места соединений и ответвлений должны быть доступны для осмотра (ПУЭ – 2.1.23.);
• Соединение кабелей и проводов выполняется в распределительных коробках;
• При длине прямых, протяженных участков, с длиной более 20,0 м, необходимо предусмотреть установку протяжных коробок;
• Заполнение труб кабельной продукцией не должно превышать объем, регламентированный ПУЭ (не более 40 %);
• На каждом отдельном участке сети, число поворотов провода (кабеля) на угол в
• 90 *должно быть не более двух;
• Участки не должны накладываться один на другой;
• В местах соединения, провода (кабели) должны иметь запас для повторного подключения;
• В местах соединения не должно быть механических усилий на данные соединения;

Требования при прокладке электропроводки в стяжке пола.

Монтируемые трубы проводки должны быть утоплены в бетонную стяжку на глубину не менее 30 мм;

Требования при прокладке электропроводки в полу (деревянные конструкции).

• Деревянные конструкции обрабатываются противопожарными средствами;
• При монтаже под деревянными полами следует применять металлическую трубу с обеспечением мероприятий обеспечивающих  недопущение попадания влаги внутрь последней;
• Металлические трубы должны быть заземлены;
• Запрещается прокладывать трубы на лагах полового покрытия;
• При использовании пластиковой гофрированной трубы необходимо выполнить обработку концов труб не горючими материалами.

Особенности электромонтажа под натяжным ПВХ-полотном

Проводка, смонтированная под потолочной виниловой облицовкой, скрыта от обзора, что в плане декоративности является несомненным достоинством. Однако, у этого фактора есть и обратная сторона – электропроводка под натяжным потолком после монтажа полотна становится недоступной для коррекции или текущего ремонта. Кроме того, в непосредственной близости от проводов будет находиться ПВХ-оболочка, физические и художественные характеристики которой не должны от этого страдать. Поэтому прокладка и соединение кабелей должны выполняться качественно, с учётом ряда правил и нюансов:

• система должна быть выведена на отдельный автоматический выключатель распределительного щита;
• в целях пожаробезопасности электропроводка на потолке должна располагаться в защитных чехлах или гильзах, что защитит её от возможного затопления сверху, а виниловую плёнку натяжного потолка — от нагрева изнутри горячими проводами;
• распределительные коробки системы освещения желательно располагать в доступных местах, не под полотном;
• шаг крепёжных хомутов должен исключить провисание проводки и её контакт с ПВХ-оболочкой;
• количество соединений проводов необходимо свести к минимуму, а использование кабелей с разнородными материалами проводящих жил – исключить;
• скрутки проводов должны быть заменены спайками или клеммными соединениями;
• багет потолочного крепления не пригоден для натяжных потолков с системой освещения, так как расстояние от полотна до потолочной поверхности при его использовании минимально – до 1 см.

Нюансы проведения проводки под фальшпотолками

Фальшпотолки проще в изготовлении, нежели ремонт основной поверхности. При этом метод позволяет спрятать проводку так, чтобы иметь к ней постоянный доступ и не заворачиваться с вопросами скрытного проложения. Не зачем мучаться и правильно заделывать провод, если есть возможность просто его закрыть.

Гипсокартонные потолки

Гипсокартонные потолки – это один из наиболее простых способов спрятать проводку за фальшпотолком. Это как раз один из тех случаев, когда применение металлической гофры оправдано. Дело в том, что гипсокартон не горит, но при тлении выделяет газы, которые могут вызвать отравление. Поэтому имеет смысл позаботится о канале для проводки. Ну а раз заделывать проводку в потолке не нужно, то минусы гофры отпадают сами собой.

При установке гипсокартонных потолков, важно вынести распределительные коробки максимально близко к коробам в углах комнаты, которые будут удерживать будущий фальшпотолок. Это упростит доступ к проводке, а значит и возможный ремонт.. Нужно учитывать еще один важный момент: расположение светильников

Нет нужды устанавливать их заранее, гипсокартон – это не натяжные потолки, есть возможность сделать вырезку в листе в любой момент, но лучше рассчитать все заранее и не мучаться с работами на высоте

Нужно учитывать еще один важный момент: расположение светильников. Нет нужды устанавливать их заранее, гипсокартон – это не натяжные потолки, есть возможность сделать вырезку в листе в любой момент, но лучше рассчитать все заранее и не мучаться с работами на высоте.

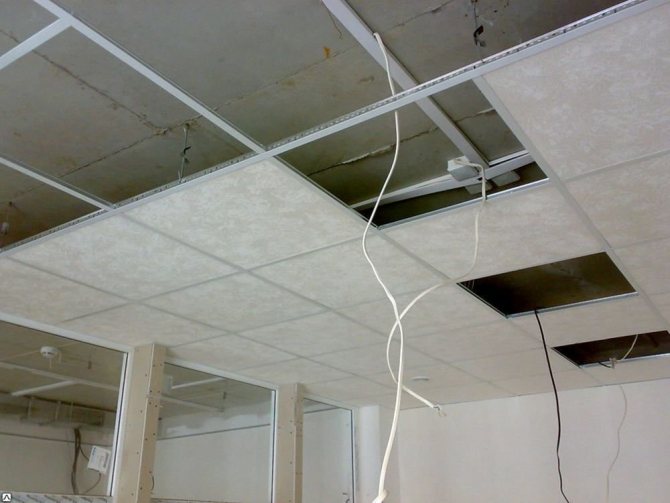

Кассетные конструкции

Ярким примером кассетных конструкций являются плиты Армстронга. Прелесть таких потолков заключается в том, что в любой момент можно снять нужный квадрат и проверить состояние проводки. Поэтому расположение распределительных коробов в этом случае зависит только от удобства монтажа и личных предпочтений.

Материал для каналов так же может быть абсолютно любым, все зависит только от бюджета и личного доверия монтажника к тому или иному материалу

Для таких потолков допустимым является даже открытый способ проводки, важно только закрепить провод хомутами для фиксации

Натяжные потолки

Натяжные потолки наиболее красивый вариант, но при этом и наиболее трудный в плане монтажа проводки. Спрятать любое количество проводов такая конструкция в состоянии, но с осмотром и возможным ремонтом возможны проблемы.

Понятно, что не получится в любом месте потолка разрезать материал и заглянуть вовнутрь. Поэтому распределительные короба стоит располагать максимально близко к краям потолка.

При повышении температур в пространстве над натяжным потолком ткань может провиснуть. Поэтому все провода лучше убирать в специальные пластиковые трубы, предохраняющие пространство от повышения температур. Для этих же целей подойдет и металлическая гофра. Кстати, именно поэтому с натяжными потолками чаще используют точечные светодиодные светильники. Электричество в них поступает через трансформатор, понижая напряжение до 12 В. Благодаря этому, уменьшается вероятность нагрева пространства над потолком.

Прокладка кабеля в зависимости от типа поверхности

Тип базовой поверхности потолка важно учитывать при выборе материала и при осуществлении прокладки проводов. Основными материалами, которые используются для потолочных перекрытий, можно назвать железобетон, металл и дерево.

Деревянные потолки

Крепление проводки к потолку из дерева выполняется с помощью стальных труб. Диаметр трубы выбирается в зависимости от толщины провода, он должен свободно поместиться в трубе.

При выборе распределительных коробок рекомендуется отдавать предпочтение материалам, устойчивым к возгоранию. В этом случае металл будет наиболее подходящим вариантом. С внутренней стороны коробки укладывают изолятор, который разделяет провода и стенки ящика.

Монтаж выполняется по следующей схеме:

• Нарисованную схему расположения проводов и других элементов переносят на поверхность потолка. При этом линии, определяющие прохождение кабеля, следует отметить более четко.
• Устанавливают распредкоробки.
• Отмеряют и отрезают трубы нужной длины. Выполняют их фиксацию к поверхности потолка.
• Части стальных труб соединяют с помощью сварки.
• Используя протяжку, протягивают провода по трубам.
• Подводят кабель к распределительным коробкам и оставляют концы около 0,2 метра.
• Соединяют каждую жилу по отдельности, обматывают изолентой и заземляют.
• Проверяют работоспособность электропроводки.

Фальшпотолок

Широкое распространение получили различные виды фальшперекрытий. Благодаря их монтажу можно выполнить качественную и безопасную электропроводку по потолочному пространству, которая скроется за фальшперегородкой.

Прокладка кабеля над фальшпотолком Далее будут представлены наиболее популярные виды фальшперекрытий, а также нюансы прокладки электропроводки для каждого из них.

Гипсокартон

Потолки из гипсокартона пользуются широким спросом из-за низкой цены и возможности монтажа своими руками. Они относятся к подвесному типу. Для установки предварительно формируется металлический корсет, который и служит базой для крепления электрической проводки. Допускается укладывать кабеля в пластиковых или металлических гофрах. Недостатком является ограничение доступа к смонтированной электропроводке, что приводит к необходимости принятия дополнительных мер.

Проводка в потолке из гипсокартона

Рейки

Данный вид потолочного покрытия сопровождается использованием подшивного типа монтажа, что также ограничивает дальнейший доступ к проводке. Крепление реек осуществляется к деревянному каркасу, который предварительно формируется на базовом основании. Способ прокладки проводников зависит от материала изготовления потолка. При этом может потребоваться делать дополнительные отверстия в обрешетке для пропуска кабельных линий.

Осветительные приборы в реечном потолке

Кассеты

Относятся к категории подвесных фальшперекрытий. Собираются из отдельных прямоугольных или квадратных элементов из спрессованной бумаги и стекловолокна. Они устанавливаются в заранее подготовленные места из пластиковой или металлической обрешетки.

Монтаж подвесного потолка Армстронг

Натяжной

Использование декоративного обрамления потолочного пространства при помощи натяжного перекрытия позволяет применить любую цветовую гамму. Для этого используется термическая резина определенной структуры. Монтаж осуществляется к стенам, что способствует образованию пространства между облицовочной перегородкой и основным потолком.

Его можно использовать для прокладки электрической проводки, крепя ее к базовому покрытию. При этом рекомендуется выдерживать высоту, которая исключит близкое нахождение проводки у натяжного покрытия. Рассматриваемый вид фальшперекрытия также ограничивает дальнейший доступ к электрической схеме.

Разводка электрики над натяжным потолком

Электропроводящая панель

Токопроводящие панели из вспененного полиуретана (выступающего в роли изолятора) и двух изолированных друг от друга прослоек фольги (проводники электрического тока) позволяют красиво и необычно оформить потолок. Их монтаж может вестись с использованием подвесной технологии либо посредством приклеивания непосредственно к потолку. При укладке проводки понадобится воспользоваться открытым или скрытым способом. Оба варианта не дадут доступа к беспроблемному обслуживанию электропроводки.

Светодиодное освещение с помощью токопроводящих панелей

Технологические параметры помещений для подвесных натяжных конструкций

Следует сразу сказать! Каждое помещение в доме имеет свои технологические параметры, которые необходимо учитывать при планировании вида потолочного дизайна. Рассмотрим варианты с высотой натягиваемых систем для каждого типа помещений.

Высокие помещения

Основными помещениями, где чаще всего модно встретить натяжные потолки являются холл, зал и гостиная. К примеру, насколько опускается В этих помещениях обычно используются системы, изготовленные на основе полупрозрачных полотен. Такой материал лучше всего использовать для больших по площади помещений, где имеется обширное внутренне пространство. Сколько надо отступить см от базового потолка, что бы натяжной потолок выполнял возложенные на него функции. Специалисты рекомендуют остановиться на расстоянии 25-30 см. Все дело в том, что такое пространство необходимо для оборудования чернового слоя, для последующей установки системы внутреннего освещения. Именно за счет отдаления полупрозрачного полотна от базовой поверхности и работы декоративного освещения создается рассеянный свет внутри комнаты.

Часто для оборудования залов и холла используется система «звездное небо» — потолочная поверхность с элементами светодиодной или оптоволоконной подсветки. Обычно под фотопечать достаточно расстояния всего в 5 см. Здесь звездный эффект достигается за счет люминесцентного покрытия. Другие технологии, с использование световых генераторов потребуют от вас опуститься ниже, уже на 15-20 см.

Сколько см от потолка потребуется отступить для многоярусной конструкции или при использовании объемных 3D потолков? В данном случае можно ограничиться незначительным опусканием, всего на 10 см. Такие подвесные системы обычно устанавливаются в помещениях, где технологическая высота имеет критические значения, не более 255-260 см. Как правило, подобный вид дизайна выбирается с расчетом скрыть перепад высоты или явно выступающий конструктивный элемент (балка или воздуховод).

Многоуровневые потолки хорошо смотрятся в просторных помещениях. В такой ситуации фантазия дизайнера особо не ограничивается параметрами. Допускается монтаж конструкций, общая высота которых составляет не более 30 см.

Низкие помещения

Потолки в городских квартирах имеют стандартную высоту — 255-260 см. Не каждому из нас захочется добровольно уменьшать внутренний объем помещения за счет громоздкой подвесной конструкции. При необходимости скрыть явные дефекты на базовой потолочной поверхности достаточно будет уместна минимальная высота натяжного потолка — 50 см. Этого вполне достаточно для того, что бы скрыть дефекты перекрытий и устранить перепад высот.

На рисунке выглядит натяжной потолок в самом простом исполнении, когда имеются ограничения по высоте.

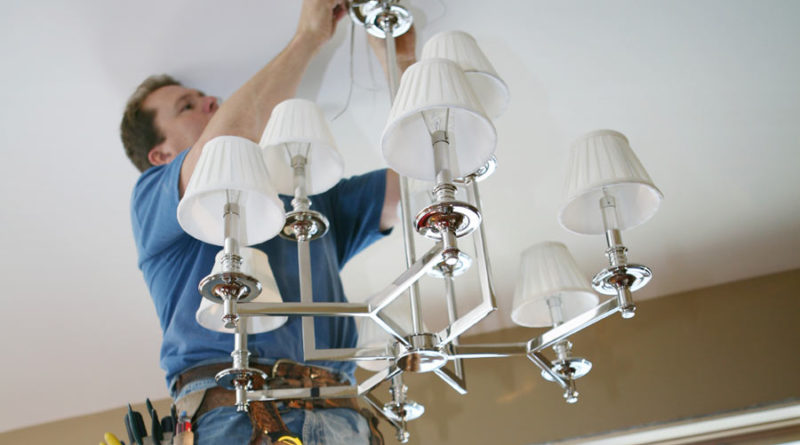

Люстра и три провода из потолка

Установить люстру с тремя проводами на потолок достаточно просто. Для начала вам нужно определить назначение каждого провода. Делаем это при помощи электрической схемы прибора. Обычно белый провод – это фаза, синий – ноль, а зеленый – заземление. Если у вас нет электрической схемы, можно воспользоваться мультиметром.

Делаем это в следующем порядке:

1. Сначала устанавливаем мультиметр в режим «прозвонка».
2. Затем закорачиваем щуп.
3. Выкрутите из люстры лампочку. Определите расположение фазного и пружинящего контакта.
4. Найдите нулевой провод. Для этого нужно установить щуп мультиметра на боковой контакт патрона. Вторым щупом прикасайтесь к зачищенным проводам. Во время касания к одному из проводов вы услышите звуковой сигнал. Именно этот провод будет нулевым.
5. Определите фазный провод и количество контуров при помощи мультиметра.

Установка люстры проводится в такой последовательности:

• Для начала нужно включить обе клавиши, расположенные на выключателе.
• Прикоснитесь к концам провода указателем напряжения. При соприкосновении с фазным проводом, светильник на указателе должен загореться.
• Пометьте фазные провода. Для этого воспользуйтесь маркером.
• Обесточьте выключатель и проверьте каждый провод по отдельности.
• Подключите фазные кабеля люстры к фазным кабелям электропроводки. Не забудьте соедините нулевые провода. Для этого лучше всего использовать клеммную колодку.
• Убедитесь, что люстра работает. На этом установка заканчивается.

Основные правила монтажа

Теперь пришло время узнать, как самому провести проводку в полу. Проводка в полу должна выполняться при соблюдении следующих рекомендаций:

1. При прокладке кабель обязательно должен быть защищенным гофрой. Монтировать проводку без гофрированной трубы можно, но только вам будет сложно проводить замену кабеля.
2. Проводка в полу не должна скручиваться. Все соединения должны проводиться только в распределительных коробках. Перед началом монтажа вам необходимо нарисовать схему, где будут располагаться распределительные коробки.
3. Гофрированная труба не должна заполняться больше чем на 40%.
4. Длина одной трассы не должна превышать больше 20 метров. Чтобы решить эту проблему вам необходимо использовать транзитные коробки.
5. При прокладке проводки в полу нельзя прокладывать ее на лагах. Лучше предварительно создать специальные отверстия, через которые будет проходить ваш кабель.

1. Нельзя создавать больше двух поворотов кабеля.
2. Когда прокладывается проводка в полу вам необходимо предварительно обработать дерево специальными средствами.
3. Толщина стяжки над гофрированной трубой не должна быть менее 3 сантиметров.
4. Нельзя накладывать трассы друг на друга.
