Как закрепить кабель-канал на стену своими руками

Разновидности по материалу изготовления

Гофрированные трубки для электрического кабеля выполняются из металла или специального пластика. В строительстве широкое распространение получили гофры из следующих материалов:

• Поливинилхорид (ПВХ) – легкий материал, имеющий самозатухающие свойства. Гофры из такого материала выполняются в сером цвете. ПВХ гофры для кабеля используются в сухих закрытых помещениях, так как чувствительны к ультрафиолетовому излучению и не являются водостойкими.  Получили наибольшее распространение в связи с доступностью (невысокая цена) и универсальностью применения.
• Полипропилен (ППР) – материал, который не поддерживает и не распространяет горение, устойчив к ультрафиолетовому излучению. Гофры из такого материала являются водостойкими и используются при прокладке сетей вне помещений или в помещениях с высокой влажностью. По цвету такие гофры выполняются синего цвета.
• Полиэтилен низкого давления (ПНД) – влагостойкий материал. Такие трубки так же применяют во влажных помещениях или на улице. ПНД – материал горючий, поэтому его не используют в деревянных помещениях. Разрешено использование ПНД гофр в стяжках или в конструкциях из негорючих материалов. Выполняется в оранжевом или черном цвете.
• Нержавеющая сталь – самый стойкий и дорогой материал для изготовления гофрированных трубок. Стоек при применении в агрессивных средах и отлично защищает кабель от механических повреждений (например, от грызунов или случайных повреждений при производстве строительных и ремонтных работ). Применяют как внутри помещений по горючим и негорючим материалам, внутри конструкций, так и на улице при подземной или воздушной прокладке кабеля.
• Полиамид (ПА) – очень гибкий материал, который устойчив к механическим и химическим воздействиям. Имеет широкий диапазон рабочей температуры (от -60 до + 150 градусов Цельсия). Гофрированные трубки из такого материала не распространяют горение и могут применяться как внутри зданий, так и снаружи. Производятся в темно-сером цвете.

Типы кабельных каналов

Для начала нужно определиться с выбором типа кабельного канала. О том, какие бывают виды кабель-каналов, мы рассказывали подробно в отдельной статье, сейчас вкратце еще раз повторим. Их различают по 4-м критериям:

1. По способу монтажа и расположения в пространстве.
2. По материалу, из которого он изготовлен.
3. По конструкции.
4. По внешнему виду.

Чтобы выбрать кабельный канал для электропроводки, нужно учесть все различия, давайте рассмотрим, какими они бывают.

По способу монтажа различают:

• Настенные. В разрезе имеют прямоугольную или квадратную форму в зависимости от габаритов и числа прокладываемых проводов. Здесь выделяют отдельный вариант — мини кабель-каналы, они нужны для прокладки одиночных или просто тонких проводов и кабелей, как, например, телевизионный и интернет-кабель.
• Напольные. Имеют полукруглую форму. Такая форма кабельного короба нужна, потому что он располагается на полу, чтобы об него не споткнуться.
• Угловые-потолочные. В разрезе напоминают прямоугольный треугольник, в зависимости от модели и производителя могут быть и другой формы. Это ваш выбор, если вы делаете разводку проводки под потолком. Их устанавливают на стыке потолка и стены.
• Плинтуса с кабельным каналом. Бывают совершенно разных форм и дизайнов. Устанавливаются вместо обычного плинтуса, на стыке стены и пола. Отлично подходят для скрытой прокладки кабелей телевидения и интернета, а также электричества. Для выбора плинтуса для прокладки кабельной продукции нужно определиться с числом и размерами пазов под провода, иначе они могут просто не влезть и придется выходить из ситуации иначе, а это может ухудшить внешний вид комнаты.

По материалу, из которого он изготовлен, разделяют на множество типов:

• ПВХ.
• Металлические (оцинкованная сталь или алюминий). Подходят для использования на улице, в помещениях с повышенной пожароопасностью и сложными условиями окружающей среды.
• Безгалогенные (не содержат брома, фтора, йода, хлора, астата), рекомендуются к применению в закрытых непроветриваемых помещениях.

По конструкции различают следующие кабельные каналы:

• Гладкие. Сплошной гладкий корпус.
• Перфорированные. Легче и дешевле обычных.
• Гибкие. Могут быть гофрированными или состоять из звеньев, подобно цепи. Их выбирают для установки и прокладки кабельной линии на геометрически сложных участках, например, вдоль полукруглого выступа на стене или колонне.
• Прозрачные. Скорее не конструктивное, а дизайнерское решение. Подходят для осуществления подсветки потолка светодиодной лентой. Могут быть и настенными, и потолочными и в виде плинтуса.

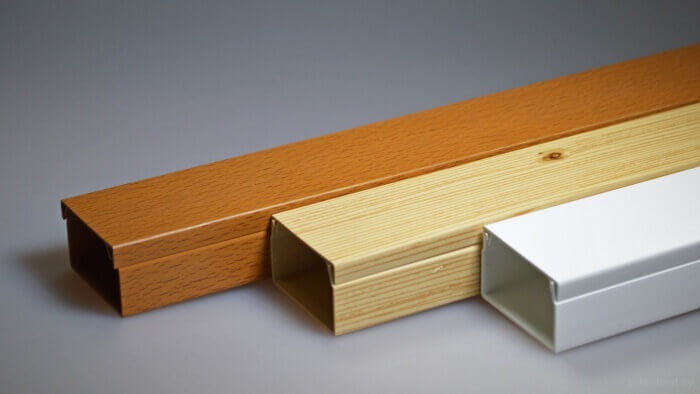

По внешнему виду кабельные каналы различаются по цвету, могут быть выполнены с текстурой дерева и т.д. Фактически, среди всего этого разнообразия для дома и офиса чаще всего выбирают простые гладкие кабель-каналы из ПВХ белого цвета для наружного монтажа проводки.

На рынке есть много производителей, их продукция отличается как качеством, так и внешним видом и конструкцией, но суть остается одинаковой. Популярными являются производители Легранд и ИЕК.

Пошаговый монтаж открытой электропроводки

ЭТАП 1 (общий) Составление схемы монтажа

Данный этап является общим при прокладке как скрытой так и открытой проводки

Определяемся с местами установки розеток, выключателей, светильников и электрощитка (если он нужен). К примеру, составим следующую схему монтажа электропроводки в одной из комнат.

Мы определили где хотим установить розетки, выключатель, где будет находится светильник, а также где установим электрощиток и составили схему монтажа электропроводки. Теперь можно приступать непосредственно к ее монтажу.

ЭТАП 2 (Монтаж открытой проводки) Установка электрооборудования

Для начала оговорим, что наиболее распространенными способами прокладки открытой проводки являются прокладка в коробе и прокладка на скобах поэтому именно их мы и будем рассматривать.

Для удобства, монтаж открытой проводки рекомендуется начать с установки розеток, выключателей, разветвительных коробок и электрощитка, методика их монтажа аналогична друг другу, поэтому мы не будем уделять этому слишком много внимания:

Видео монтажа:

ЭТАП 3 (Монтаж открытой проводки) Монтаж коробов (кабель-каналов), укладка кабелей.

Теперь когда все установлено на свои места можем приступать к монтажу короба (кабель-канал) по намеченным линиям прокладки электропроводки.

Кабель-канал — это пластиковый короб в который укладывается электропроводка. Он состоит из основания и крышки.

Короба бывают разных размеров и цветов, и, как правило, имеют стандартную длину — 2 метра. Для монтажа короба нарезаются на отрезки необходимой длинны (обычно короб нарезается ножовкой по металлу), например, нам необходимо нарезать короб на следующие участки:

Отрезки длинной 2 метра — 2 шт

Отрезки длинной 1,5 метра — 3 шт

Отрезки длинной 0,5 метра — 2 шт

Отрезки длинной 0,3 метра — 1 шт

Отрезки длинной 0,2 метра — 1 шт

Итого общая длинна необходимого нам короба — 10 метров (т.е. можно купить 5 полос короба по 2 метра).

После того как короба нарезаны можно приступить к их установке, монтируются они очень просто: необходимо открыть крышку короба и прикрутить основание короба к стене на саморезы (в случае если стена из дерева или гипсокартона) или на пластиковые дюбель-гвозди (в случае если стена кирпичная, бетонная и т.п.). После того как короб прикреплен к стене в него закладывается кабель и короб закрывается крышкой. Углы поворота короба можно закрывать специальными пластиковыми уголками, так же можно составлять углы с обрезкой короба под 45º.

Видео монтажа короба (видео не самое лучшее, однако ничего лучше на просторах интернета найти не удалось, возможно в будущем мы снимем собственное видео на данную тему, а пока приходится пользоваться тем, что есть):

В случае если вы решили выполнить монтаж электропроводки на скобах, то вместо монтажа короба, после установки розеток, выключателей и всего прочего сразу укладывается кабель, который крепится к стене скобами. Скобы (клипсы) для крепления кабелей бывают пластиковые разных размеров, рассчитанные под определенные типы и размеры кабелей. Так же скобы могут быть универсальные.

ВАЖНО! Укладывая проводку на скобах помните, что данным способом запрещается крепить обычные кабеля к сгораемым основаниям (например к деревянной стене), для этого необходимо использовать специальные кабеля не поддерживающие горение (не распространяющие горение). ЭТАП 4 (Монтаж открытой проводки) Сборка схемы

ЭТАП 4 (Монтаж открытой проводки) Сборка схемы.

Теперь, когда все смонтировано, и выполнена разводка кабелей по стенам можно приступать к подключению розеток, выключателей, светильников и сборке схемы электропроводки соединяя провода в разветвительных коробках.

Ретро электропроводка в деревянном доме плюсы и минусы

Минусы использования ретро проводки:

# 1 — Из-за того, что провода проложены открыто и имеют покрытие достаточно хорошее чтобы собирать грязь — со временем они затираются. Хотите вы того или нет, но в местах постоянного контакта с руками (возле выключателей) провода со временем примут грязный оттенок.

#2 — Провода со временем растягиваются. Даже если делаешь натяжку провода такой, что на нем можно играть как на балалайке со временем он ослабнет. Особенно сильно это проявляется, когда дом как следует не «уселся».

#3 — При выборе ретро электропроводки необходимо уменьшить аппетиты по количеству отходящих линий от щита, а также минимизировать количество проходных и тем более перекрестных выключателей.

Когда необходимо сделать проходной выключатель.

А теперь пройдемся по плюсам:

1. Это конечно же соответствие ретро проводки нормам и правилам монтажа.
2. В деревянных домах или банях из бревна такой способ прокладки электропроводки является чуть-ли не одним из самых простых. Здесь я не стану рассматривать вариант скрытой проводки, но можете представить на сколько должно быть все продуманно на этапе сборки сруба. Ведь качественно сделать скрытую проводку в таком доме зачастую просто не представляется возможным.
3. В тех же домах из бревна при грамотном продумывании интерьера такой вариант прокладки будет очень красиво смотреться. Проложить поверх бревна кабель-канал, да еще сделать это красиво просто невозможно. А выполнить прокладку проводом ВВГнг на скобках будет выглядеть «по колхозному».
4. Относительно скрытой проводки в бревенчатом доме, еще и если её делать полностью по правилам — ретро электропроводка в деревянном доме выйдет процентов на 25% дешевле.
5. Отличная ремонтопригодность. Этот пункт хоть и неактуален на начальном этапе, в процессе эксплуатации может сыграть добрую службу.

Особенности при монтаже:

Еще одной особенностью является то, что в процессе монтажа начинать монтировать провод нужно после его подключения в механизме (розетке или выключателе), и лишь затем провод можно начинать монтировать на изоляторы. При начальной прокладке провода  и дальнейшем его подключению к механизмам будет сложнее рассчитать его необходимую длину и уложить его с хорошим натяжением.

При прокладке витого ретро провода необходимо на крайних изоляторах стягивать его нейлоновыми стяжками. Таким образом он будет зафиксирован и это позволит создать хорошую натяжку без провиса.

Фиксация провода на крайних изоляторах.

Для того чтобы делать натяжение провода проще и сильнее его требуется надеть на крайний изолятор, а затем надевать пропуская через два три изолятора делая небольшие провисы. Когда вся линия провода уложена таким образом, начинаем одевать его на изоляторы, что остаются по центру. В этом случае он хорошо подтянется и не будет нигде провисать.

Так как ретро провод многожильный то желательно обжимать концы в наконечники НШВИ. Если этого не сделать, то возможно со временем контакт ослабнет и отгорит.

Обжимка многожильного проводника наконечником НШВИ. Для коммутации в распределительных коробках лучше всего использовать зажимные клеммы WAGO компактные 221 серии или использовать медные гильзы с изоляцией.

Основные разновидности

В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:

Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.
