Греющий кабель для водопровода: виды проводов, методы монтажа

С терморегулятором или без?

Если хотите за обогрев водопровода платить мизер, лучше поставить терморегулятор. Даже если вы собрались монтировать саморегулирующийся нагревательный кабель. В основном, характеристики такие: включается в работу при +3°C, выключается при +13°C.

Если вода у вас подается из скважины, в ней она никогда не будет иметь температуру в +13°C. Получается, что обогрев будет работать все время, даже весной и летом. Летом, понятное дело, кабель можно выключить, а вот весной и осенью этого не сделаешь из-за возможности внезапного заморозка. С колодцами несколько проще, но ненамного — летом там вода может иметь температуру и чуть выше порога отключения. Но это — летом, и в самый жаркий период. И вообще, зачем вам греть, скажем воду, которая идет в сливной бачок? Да и ту, что идет на кухню или в душ вы все равно будете нагревать бойлерами или проточными водонагревателями.

В любом случае получается — терморегулятор нужен. На нем выставляете температуру отключения в районе +5°C. Затраты на подогрев трубопровода падают в разы. При этом значительно увеличивается срок службы греющих кабелей — они имеют определенный ресурс рабочих часов. Чем меньше они работают, тем дольше будут вам служить.

Греющий кабель для водопровода — схема подключения к терморегулятору

При установке системы обогрева водопровода с терморегулятором, надо будет установить и датчик температуры. Тут есть сложность. Его надо поставить на трубу так, так, чтобы на него не влияла температура от нагревателей. То есть, от трубы его теплоизолировать не надо, а от кабелей — надо.

Сам терморегулятор желательно установить в помещении. Его подключают к домовому электрощитку через защитный автомат и, желательно, УЗО. Потребляемая мощность у обогревательного кабеля небольшая, потому номинал автомата можно взять порядка 6А, номинал УЗО выбираете ближайший больший, а то утечки, желательно, 30 мА.

Подключают греющий кабель для водопровода к соответствующим разъемам на корпусе терморегулятора. Если веток несколько, их запаралеливают. На соседние контакты подключается датчик температуры. На каждом терморегуляторе есть маркировка, по которой понятно, что и куда надо подключать. Если маркировки нет — лучше купите другой: работоспособность данного экземпляра очень сомнительна.

Как выбрать подходящий саморегулирующий провод

Мы поговорили о принципе работы саморегулирующего греющего кабеля. Перейдем к следующему разделу – мы расскажем, как выбрать нагревательный провод по мощности. Для монтажа внутри трубы и снаружи мы будем использовать низкотемпературные образцы, которые нагреваются максимум до +60 градусов. Проводя расчет греющего кабеля, ориентируйтесь на следующие показатели:

Именно количество проводящих путей в кабеле влияет на его максимальную выходную мощность

• Внутреннее расположение при прохождении труб под землей – оптимальная мощность составит 5 Вт на погонный метр;
• Наружное расположение при прохождении труб под землей – в зависимости от глубины залегания, вы можете использовать образцы мощностью 10-15 Вт/м;
• Любое расположение при уличном расположении труб – выбираем тонкий греющий кабель мощностью 20-30 Вт.

Низкотемпературный греющий саморегулируемый кабель для защиты трубопровода от замерзания имеет небольшую толщину и характеризуется гибкостью, благодаря чему он без проблем обматывается вокруг труб водоснабжения.

Давайте теперь посмотрим, какой длины можно отрезать саморегулирующий греющий кабель. Мы уже говорили, что его длина – показатель произвольный. Но некоторые ограничения все-таки имеются. Максимально рекомендованная длина составляет 80-100 метров, минимальная – 20-30 см. Что касается радиуса изгиба, то он составляет от 6 диаметров.

Стоимость саморегулирующего греющего провода зависит от его мощности, диапазон достаточно большой. Например, цена за метр греющего кабеля 30GSR2 мощностью 30 Вт/м составляет около 210-230 руб. А модификация 16GSR2 мощностью 16 Вт будет стоить 180-190 руб./м. Купить его вы сможете в магазинах сантехники и теплотехники своего города, в том числе и в строительных гипермаркетах.

При выборе саморегулирующего греющего кабеля необходимо помнить, что он бывает двух видов:

Особая двойная изоляция позволяет устанавливать греющие кабели прямо внутри труб. Однако, такой вариант требует более трудоемкой работы

• Технического назначения – он применяется для обогрева водопроводных труб снаружи;
• С безопасной изоляцией – его можно проложить внутри трубы, так как здесь используется безопасная фторсодержащая изоляция.

Покупая тот или иной образец, обязательно уточните у продавца возможность использования греющего кабеля внутри трубы водоснабжения.
Также в продаже имеются универсальные греющие кабели в силиконовой изоляции, годные для обогрева труб и работы в составе теплых полов.

Преимущества нагревательного кабеля

Внутритрубный электрический кабель представлен изделием, регулирующем сопротивление в тех показателях, которые необходимы для поддержания температуры. Конструкция использует свойство проводника из металла – проводит нагрев при прохождении через него электрического тока. Большее сопротивление подразумевает больший нагрев.

Для того, чтобы эксплуатировать кабель в воде, он должен обладать самой высокой степенью защищенности. Первая эксплуатация изделия должна быть проведена при внутритрубной температуре + 5*С. С понижением температуры сопротивление проводника должно увеличиваться, чтобы поддерживать в водной трубе необходимую температуру.

К достоинствам нагревательного кабеля относят такие преимущества:

1. Надежность. Заключается в постоянной поддержке заданной температуры и предотвращение промерзания водной системы в холодное время года.
2. Безопасность. Ее уровень всегда высокий, благодаря конструкции изделия и температурного регулятора, особенно в трубе с водой для питья.
3. Возможность использования во внутренних и внешних трубных системах, без перегрева.
4. Удобство и простота в использовании. Кабель просто крепится на трубах, затем вилку втыкают в розетку, и конструкция работает.
5. Экономичность. Электрическая энергия расходуется незначительно, благодаря автоматическому температурному регулятору. Присутствует самостоятельная регуляция мощностей.
6. Универсальность. Возможность эксплуатации системы в земле, в постройке и на воздухе. Кабель устанавливают в трубу или на ее поверхность.

Применяют наружный саморегулирующийся кабель без оплетки, обогревающий пластиковые трубы, а также внутренний, выдерживающий высокое давление в самой трубе и сопровождающийся заземляющим экраном. Таким образом, потребитель может сам выбрать – использовать ему наружный кабель или внутренний. И первый, и второй типы изделий защищают трубы от обледенения и поддерживают в них нужный температурный режим, и особенно предназначены для плохо изолированных трубопроводов промышленных предприятий и жилых домов.

Мощность кабеля зависит от размеров трубы, толщины изоляционных материалов и температурного режима снаружи трубы и внутри нее.

ВАЖНО! На случай отключений электрической сети, на больших направлениях магистралей водных труб желательно применять запасные источники электрической энергии.

Важные характеристики для выбора

Если планируется монтажные работы проводить самостоятельно, своими руками тогда следует выбирать более простые способы укладки греющего кабеля для водопровода. Критерии выбора следующие.

• Назначение водопровода. Для обогрева водопровода с питьевой водой нужно купить кабель, упакованный в пищевую оболочку. Обычно в характеристике производители указывают маркировку.
• Тип кабеля и размеры системы. Перед походом в магазин нужно измерить длину магистрали, необходимую для обогрева. Определиться с типом установки.
• Мощность греющего кабеля. Для установки кабеля, обогревающего коммуникации, важна мощность. Если труба диаметром 32мм, то потребуется кабель мощностью 9-16Вт.
• Стоимость материала. Для греющей системы цена – немаловажный фактор. Не рекомендуется покупать дешевый кабель. Вряд ли он будет хорошего качества.
• Срок эксплуатации. Просроченная греющая система не сможет работать на полную мощность. При покупке кабеля следует проверить документы и срок службы материала.

При самостоятельном монтаже подогревающего кабеля для водопровода нужно следовать инструкциям от производителя.

Как подобрать правильный кабель?

При выборе подходящего горячего кабеля необходимо определиться не только с его типом, но и правильно подобрать его мощность.

При этом необходимо учесть такие параметры, как:

• назначение конструкции (для канализации и водопровода расчеты выполняются по-разному);
• материал, из которого выполнена канализация;
• диаметр трубопровода;
• особенности участка, который предполагается обогревать;
• характеристика используемого теплоизоляционного материала.

На основании этих сведений рассчитывают теплопотери на каждый метр конструкции, выбирают тип кабеля, его мощность, после чего определяют подходящую длину комплекта. Расчеты можно выполнить с помощью специальной формулы, по расчетным таблицам или с использованием он-лайн калькулятора.

Расчетная формула выглядит так:

Qтр – теплопотери трубы (Вт); – коэффициент теплопроводности утеплителя; Lтр – длина обогреваемой трубы (м); tвн – температура содержимого трубы (C), tнар – минимальная температура окружающей среды (C); D – наружный диаметр коммуникаций с учетом утеплителя (м); d – наружный диаметр коммуникаций (м); 1,3 – коэффициент запаса

Когда теплопотери рассчитаны, следует вычислить длину системы. Для этого полученное значение нужно разделить на удельную мощность кабеля нагревательного устройства. Результат следует увеличить, учитывая обогрев дополнительных элементов. Мощность кабеля для канализации стартует с 17 Вт/м и может превышать 30 Вт/м.

Если речь идет о канализационных трубопроводах из полиэтилена и ПВХ, то 17 Вт/м – это максимальная мощность. Если использовать более производительный кабель, то высока вероятность перегрева и повреждения трубы. Сведения о характеристиках изделия можно найти в его техническом паспорте.

С помощью таблицы подобрать подходящий вариант немного проще. Для этого сначала нужно выяснить диаметр трубы и толщину теплоизоляции, а также предполагаемую разницу между температурой воздуха и содержимого трубопровода. Последний показатель можно найти с помощью справочных данных в зависимости от региона.

На пересечении соответствующей строки и столбца можно найти значение теплопотерь на один метр трубы. Затем следует вычислить общую длину кабеля. Для этого размер удельных теплопотерь, полученный из таблицы, нужно умножить на длину трубопровода и на коэффициент 1,3.

Таблица позволяет найти размер удельных теплопотерь трубы конкретного диаметра с учетом толщины теплоизоляционного материала и условий функционирования трубопровода (+)

Полученный результат следует разделить на удельную мощность кабеля. Затем нужно учесть влияние дополнительных элементов, если такие имеются. На профильных сайтах можно найти удобные он-лайн калькуляторы. В соответствующие поля нужно ввести необходимые данные, например, диаметр труб, толщину утеплителя, температуру окружающей среды и рабочей жидкости, регион и т.п.

Такие программы обычно предлагают пользователю дополнительные возможности, например, помогают рассчитать необходимый диаметр канализации, размеры слоя теплоизоляции, тип утеплителя и т.п.

Опционально можно подобрать тип укладки, выяснить подходящий шаг при монтаже греющего кабеля спиралью, получить список и количество комплектующих, которые понадобятся для укладки системы.

Подбирая саморегулирующийся кабеля важно правильно учесть диаметр конструкции, на которую он будет установлен. Например, для труб диаметром 110 мм рекомендуется брать маркуLavita GWS30-2 или аналогичный вариант другого производителя

Для трубы на 50 мм подойдет кабель Lavita GWS24-2, для конструкций диаметром 32 мм – Lavita GWS16-2 и т.д.

Сложные расчеты не понадобятся для канализации, которая используется не часто, например, на летней даче или в доме, которым пользуются, лишь изредка. В такой ситуации просто берут кабель мощностью 17 Вт/м с длиной, соответствующей размерам трубы. Кабель такой мощности можно использовать и снаружи, и внутри трубы, при этом устанавливать сальник необязательно.

При выборе подходящего варианта греющего кабеля следует соотнести его производительность с расчетными данными по вероятным теплопотерям канализационной трубы

Для прокладки греющего кабеля внутри трубы выбирают кабель со специальной защитой от агрессивного воздействия, например, DVU-13. В отдельных случаях для монтажа внутри используют марку Lavita RGS 30-2CR. Это не совсем верное, но допустимое решение.

Такой кабель предназначен для обогрева кровли или ливневой канализации, поэтому защитой от разъедающих веществ он не снабжен. Его можно рассматривать лишь как временный вариант, поскольку при длительном использовании в неподходящих условияхкабель Lavita RGS 30-2CR неизбежно сломается.

Прокладка и подключение

Мы рассмотрели все самые важные вопросы, начиная от принципа действия саморегулирующего греющего кабеля, до вопросов его выбора. Осталось узнать, как осуществляется его установка. Сначала обсудим самый интересный способ – внутри трубы.

Скрытая укладка внутри трубы

Перед нами самая интересная задача – уложить саморегулирующий греющий кабель для водопровода внутри трубы. Находясь в нагретом состоянии, он не даст трубе замерзнуть и лопнуть. Давайте посмотрим, как это делается. Нам понадобятся следующие материалы и инструменты:

Подобная схема подключения требует куда больших усилий, но дает несоизмеримый прирост в КПД

• Саморегулирующий греющий кабель подходящей длины;
• Острый нож для снятия изоляции;
• Термоусадочная пленка для изоляции проводников;
• Резиновый сальник;
• Тройник для установки саморегулирующего кабеля внутрь трубы;
• Фен для усадки пленки;
• Электрический провод с вилкой.

Для начала определяем место ввода – это может быть внутренний или наружный участок (здесь все индивидуально, смотрим по ситуации).

Конечный участок располагается там, где труба уходит в землю или заходит в другое здание.

Помните, что на всем протяжении не должно быть кранов и вентилей, так как они могут повредить саморегулирующий греющий кабель.

Все работы проводятся до начала заморозков, при положительной температуре – не дожидайтесь, пока появятся первые морозы. Не забудьте заранее перекрыть воду!

Особая муфта, используемая при подключении. Купить можно в любом сантехническом магазине

Если водопроводная труба поднимается из пола и отправляется дальше по горизонтали, то это облегчит прокладку – режем трубу и устанавливаем в этом месте тройник.

Далее насаживаем на кончик саморегулирующего греющего кабеля термоусадочную трубку и нагреваем ее строительным феном – этот кончик должен быть надежно герметизирован, чтобы избежать контакта воды и токоведущих частей.
Через верхний отвод заводим в него саморегулирующий греющий кабель, не забыв надеть на него сальник.

Далее проталкиваем кабель на необходимую длину – ее нужно рассчитать заранее и с небольшим запасом. На другом конце нам нужно смонтировать провод с вилкой. Аккуратно снимаем изоляцию и оплетку, чтобы у нас виднелись два проводника – к ним мы припаиваем провод, не забыв надеть на него соединительную муфту из термоусадочного материала (после пайки надеваем ее и обдуваем горячим воздухом из фена).

После того как вы проведете все электрические соединения, необходимо проверить сопротивление с помощью мультиметра – оно должно составлять несколько десятков ом. Если мультиметр показывает короткое замыкание, извлеките саморегулирующий кабель и осмотрите его на предмет повреждения

Особенное внимание уделите самой дальней концевой части.

Теперь фиксируем сальник, открываем подачу воды, проверяем отсутствие протечек в месте нашей работы. Если все хорошо, включаем провод с подключенным к нему саморегулирующим греющим кабелем в сеть. Несмотря на то что теперь водопровод защищен от замерзания, настоятельно рекомендуется обмотать трубу теплоизоляцией. Помните, что хорошая защита – это многоступенчатая защита.

Открытая наружная укладка

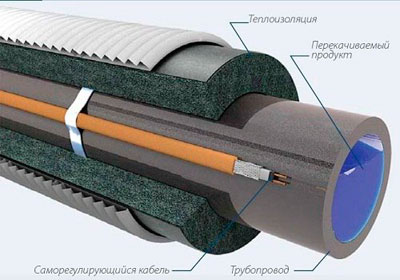

При необходимости, можно уложить саморегулирующий греющий кабель снаружи водопровода. Им обматывают не только сами трубы, но и установленные на них фланцы, соединительные муфты и вентили. Самый простой вариант – проложить несколько саморегулирующих кабелей параллельно трубе, закрепив их с помощью алюминиевого скотча. Также возможна укладка спиралью или двойной спиралью, что только увеличивает эффективность обогрева.

Крепить греющий кабель при таком подключении — сплошное удовольствие. Главное не скупиться на алюминиемый скотч

Вы можете использовать и двойной способ укладки – один греющий кабель уложить параллельно, а вторым обмотать трубу по спирали. К трубе он приматывается с помощью все того же алюминиевого скотча, колечками через каждые 20-30 см. После того как намотка будет завершена, накладываем скотч на кабель по всей его длине – так мы добьемся максимальной эффективности системы.

Некоторые специалисты советуют увеличить эффективность передачи тепла предварительным обматыванием труб фольгой или тем же скотчем.

Монтаж

Кабельная система обогрева трубопроводов может монтироваться по двум технологиям – снаружи и внутри трубопровода с водой. В загородном бытовом хозяйстве собственнику приходится утеплять наружные канализационные и водопроводные коммуникации.

Так как по канализации проходят сточные воды вместе с отходами жизнедеятельности человека и животных, различными предметами личной гигиены и кухонными остатками от обработки пищи, то нахождение в трубах посторонних предметов из-за высокой вероятности засоров нежелательно. К тому же канализационные отходы вместе со стоками от стирки, уборки и мытья посуды обладают повышенной химической активностью, что может отрицательно сказаться на изоляции и соответственно сроке службы помещенного внутри кабеля. Учитывая приведенные соображения, подогрев канализации производят снаружи помещением провода на трубу.

В отличие от канализационных, обогрев водопроводных труб для понижения теплопотерь проводят изнутри. При этом кабель размещается в нейтральной среде и создает минимальное сопротивление водному потоку, никоим образом не влияя на функционирование трубопроводной магистрали.

Почему канализация промерзает?

Проблема промерзания канализационной трубы обнаруживается не сразу. В отличие от водопроводных коммуникаций, здесь поток жидкости не имеет постоянного характера и не заполняет полностью сечение трубы.

Кроме того, попадающие в канализационную систему нечистоты обычно имеют более высокую температуру, чем, например, вода из скважины. Поэтому замерзание стоков происходит постепенно.

Сначала может замерзнуть только какая-то небольшая часть содержимого канализации, затем появляется еще один слой примерзших нечистот и т.п. Постепенно весь просвет трубы заполняется плотной замерзшей массой, после чего проблема становится очевидной. Усугубить проблему может неисправная сантехника, например, протекающий кран или бачок.

Небольшие порции воды попадают в канализацию, быстро остывают и замерзают. Даже правильная укладка канализационных труб и наличие слоя утеплителя не всегда предотвращают замерзание стоков. Размораживать замерзшую канализацию хлопотно, кроме того, это явление может привести к повреждению труб, часть которых придется заменять.

Промерзание канализационной трубы может происходить постепенно, слой за слоем, а немного подтекающая сантехника только увеличивает опасность этого неприятного явления

Поэтому и рекомендуется укладывать канализацию ниже уровня промерзания грунта с обязательным утеплением коммуникаций. Если в южных районах и средней полосе выкопать достаточно глубокую траншею обычно не проблема, то на севере все немного сложнее. В этой ситуации использование специального греющего или горячего кабеля более чем уместно.

При использовании системы этого типа заметно сокращаются объемы земляных работ, поскольку глубину траншеи можно уменьшить до приемлемого уровня, не заботясь о промерзании грунта.

Монтаж греющего кабеля внутрь трубы

Монтаж греющего кабеля должны производить подготовленные специалисты, которые могут правильно рассчитать параметры для обогрева и установить всю систему с соблюдением мер безопасности. Данный кабель работает от электрического тока в водной среде, а это является повышенным источником опасности для здоровья человека. Необходимо учесть все нюансы монтажа греющего кабеля в трубе водопровода. Прокладывать греющий кабель на небольших участках водопровода в загородных домах можно и самостоятельно. При этом следует соблюдать некоторые правила его монтажа:

• В месте ввода кабеля в трубу необходимо установить тройник или переходное устройство с соблюдением всех норм герметизации.
• В переходное устройство необходимо вкрутить специальную врезку.
• Во врезку нужно завести необходимую длину нагревательного кабеля.

Очень важно наиболее точно замерить трубу, которую необходимо обогреть и правильно отрезать кусок кабеля. Строго запрещено прокладывать кабель греющий в трубу через систему запорных вентилей

В месте ввода кабеля в трубу нужно установить табличку с предупреждением о нахождении системы обогрева

При проведении монтажных работ следует обратить внимание на то, чтобы не повредить кабель. Если есть повреждения, то такое изделие необходимо заменить

Участки с острыми гранями и резьбой трубы следует временно заклеить лентой для того, чтобы случайно не повредить греющий кабель.

При качественном выполнении всех правил монтажа греющий кабель надолго обеспечит бесперебойную работу системы водоснабжения и водоотведения в суровые зимние дни.

Способы монтажа

Выбор метода монтажа зависит от расположения водопроводной системы и конкретного вида греющего кабеля.

1. Самым распространённым является монтаж поверх трубы.

   Для этого кабель предварительно растягивают по всей длине требуемого участка водопровода. Размещать его можно по разному – в одну прямую линию, зигзагами (волнистой линией) или обматываю трубу спиралью.

   Если планируется установка терморегулятора, датчик необходимо разместить в самом холодном месте трубопровода, для чего, возможно, придется произвести необходимые промеры.

   Устанавливается датчик на максимальном удалении от обогревателя – диаметрально противоположно, с дополнительной его термоизоляцией от кабеля. Если не соблюсти это требование, система автоматического контроля потеряет свой смысл.

   Кабель плотно прихватывается к телу трубы полосами клеящей ленты, лучше всего – алюминиевого скотча.

   Поверх уложенного и закрепленного кабеля устанавливается термоизоляция – минеральная, пенополистирольная, полиуретановая и т.п., и защитный кожух, который предохранит всю смонтированную систему от внешних механических воздействий, атмосферной и почвенной влаги.

2. Существует способ прокладки кабеля в теле водопроводной трубы.

   Это бывает весьма оправдано при невозможности осуществить монтаж поверху. Кроме того, такой способ наиболее экономичный – можно использовать кабель меньшей мощности, так как теплопередача осуществляется при непосредственном контакте с водой.

   Для реализации такого способа подходят не все виды кабелей – это стоит оговорить сразу при покупке. В комплекте приобретаются специальные муфты, обеспечивающие герметичность водопроводной системы и надежное закрепление кабеля.

При монтаже следует помнить, что кабель не должен упираться в отводы, тройники, не должен препятствовать работе задвижек и кранов.

Подобные кабеля полностью безопасны как в электрическом плане – у них очень надежная изоляция, так и с точки зрения экологии – материал их внешнего покрытия никоим образом не сказывается на качестве питьевой воды.

Выводы и полезное видео по теме

Подробный монтаж греющей кабельной системы внутрь трубопровода рассмотрен в следующем видео:

Особенности различного типа кабелей от производителей и рекомендации будущему покупателю:

Сведения о концевой изоляции и подробный инструктаж по сращиванию с питающим проводом в следующем ролике:

При выборе хороших материалов и соблюдении технологии монтажа, можно самостоятельно установить внутрь трубы и подключить греющий кабель

Важно при этом тщательно выполнять каждый шаг, надежно соединять жилы и обеспечить герметичность

А приведенные выше советы экспертов и видеоинструкции помогут детально разобраться в процессе монтажа домашним умельцам, не имеющим опыта выполнения подобных работ. Если же вы сомневаетесь в собственных силах, то проще обратиться к опытному мастеру, которого хвалят и рекомендуют знакомые и прочие благодарные клиенты.
