Как собрать и установить сэндвич дымоход своими руками: инструкция по монтажу

Свойства сэндвич – дымоходов

Среди свойств, присущих дымоходам из сэндвич  панелей можно выделить некоторые, неоспоримые достоинства:

• малый вес;
• совместимость со всеми приборами, применяемыми для генерации тепловой энергии;
• эстетичный внешний вид;
• высокая стойкость к воздействию коррозии;
• снижение риска возгорания строительной конструкции;
• снижение количества сажи, скапливающейся внутри трубы;
• высокая сборка монтажных работ;
• возможность выполнять монтаж из сэндвич труб как внутри, так и снаружи строения.

В то же время потребитель должен понимать, что стоимость дымохода из нержавеющей стали превышает цену аналогичной конструкции, выполненной из оцинкованного материала. Еще один недостаток, который может проявить себя при наличии ошибок монтажа или нарушений технологии сборки – это потеря герметичности. Другая причина, по которой дымоход может потерять герметичность – это результат длительной эксплуатации.

Проход через перекрытия

Перекрытия проходят с использованием так называемой разделки. В месте соприкосновения дымохода к конструкции дома необходимо установить специальное звено. Зачастую это короб с отверстием или проходной патрубок.

Размер разделки делают на 7 см больше толщины перекрытия. Ее основная задача — защитить деревянные и, следовательно, легковоспламеняемые конструкции от возгорания (детальнее: «Проход дымохода через деревянное перекрытие»). При этом разделку не нужно жестко соединять с конструкцией дома. Трубу в патрубке подбирают такой, чтобы она не имела стыков.

В перекрытии предварительно подготавливают отверстие под дымоход. Разметку удобно наносить маркером, при этом рекомендуется перепроверить несколько раз нанесенные размеры. Если труба в перекрытии размещена правильно, а параметры патрубка и нанесенной разметки точно соответствуют друг другу, то можно приступать к прорезанию отверстия.

Монтаж сэндвич дымохода самостоятельно

Установка трубы благодаря легкости и простоте конструкции не составляет сложности даже для человека с начальными навыками мастерства.

В первую очередь нужно позаботиться о подготовке кровельного пирога или стены к установке трубы. В идеале это должен быть этап строительства или капитального ремонта дома или бани. Но на практике чаще приходится делать все в уже готовом доме, что предполагает много хлопот.

Для вывода трубы необходимо сделать отверстие в перекрытии и кровельном пироге, либо прорубить отверстие в стене.

Необходимо заранее продумать схему дымохода и приобрести необходимые составляющие:

• старт-сэндвич (адаптер), позволяющий выполнить переход от одностенного патрубка печного отопления в двустенную трубу;
• собственно дымоход, заранее купленный или изготовленный в соответствии с проектом печного отопления;
• мастер-флэш (монтажная основа) для выхода на крышу — элемент в виде плоского основания с эластичным патрубком, устанавливаемый поверх кровли;
• оголовок (флюгарка, дымник) — защитный элемент от осадков и мусора либо дефлектор для улучшения тяги.

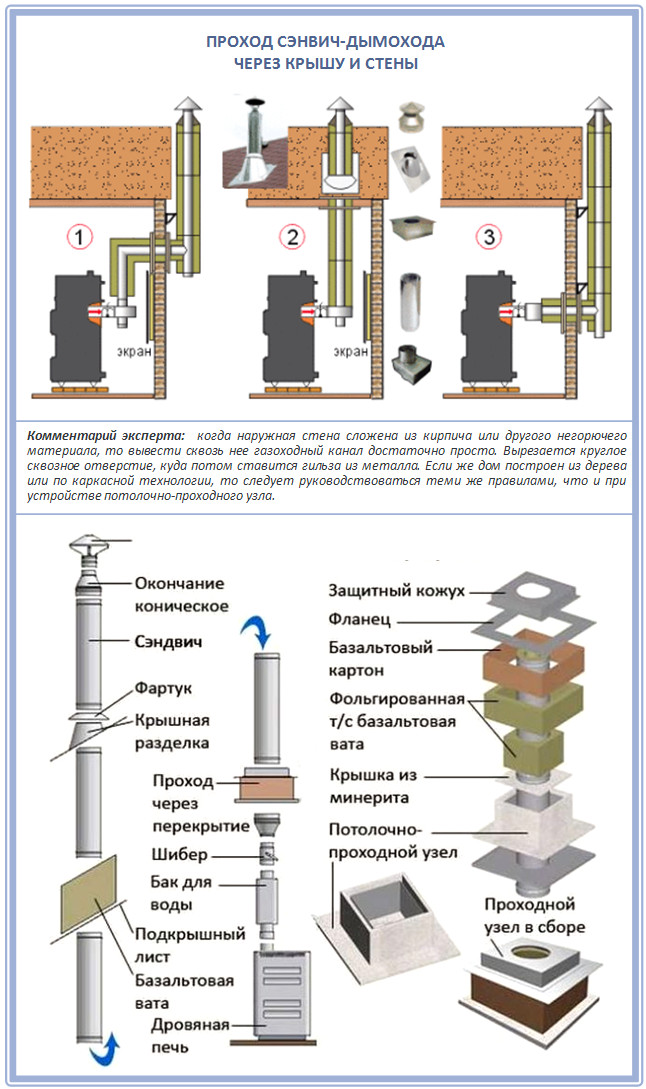

Через крышу

Установка дымохода через крышу проходит по стандартной схеме:

• на выходной патрубок печи устанавливается старт-сэндвич;
• к нему присоединяется основная труба дымохода;
• далее фиксируется следующий модуль, ведущий через отверстие в кровле;
• соединение с трубой дымохода осуществляется через переходник из двух пластин с патрубком;
• на крышу крепится мастер-флеш;
• над кровлей устанавливается оголовок.

Через стену

В некоторых случаях оптимальным решением обустройства дымохода становится монтаж трубы через стену, например, когда нужно избежать чрезмерной нагрузки на перекрытие здания.

В таком случае первый модуль дымохода из сэндвич трубы прокладывают горизонтально от печного узла через стену, а после выхода на улицу с помощью специального колена второй модуль сэндвич трубы ставится вертикально.

Алгоритм действий выглядит следующим образом:

• первая часть конструкции — старт-сэндвич;
• монтаж первого колена дымохода;
• присоединяется еще одно колено под углом 45 или 90 градусов;
• далее фиксируется сэндвич труба;
• после установки трубы через стенку на ее оголовок надевают тройник для обустройства патрубка для сбора и отвода конденсата;
• на верхнюю часть монтируют оголовок;
• выходная часть дымохода фиксируется при помощи кронштейнов.

https://youtube.com/watch?v=Cl7fOBTo6kw

Как правильно выбрать сэндвич дымоход?

Существует несколько важных аспектов, на которые нужно обращать внимание при выборе сэндвич дымохода

Прежде всего – это качество материала, из которого изготовлено изделие

От того, насколько прочная сталь, зависит дальнейший срок эксплуатации дымохода.
Обращаем внимание на теплоизолирующий материал, а также степень его заполнения в дымоходе. Минимальная температура нагрева, которую должен выдержать материал, составляет семьсот градусов.
Обращаем на качество сварочных швов

Если дымоход будет использоваться для котла, работающего на твердом топливе, то лучше всего выбирать сварку лазером. Лазерная сварка обеспечит стопроцентную герметичность изделия. Если на трубе имеется катаный шов, то такой сэндвич дымоход применяется только для газовых котлов.

Обращаем внимание на то, что внутренние слои дымохода выполняются из нержавеющей стали. Это сделано для того, чтобы конструкция смогла выдержать большие термические нагрузки и появление конденсата

Если же внутренние части сэндвич дымохода изготовлены из оцинкованного металла, то такие дымоходы можно использовать только для обслуживания газовых котлов.

Специалисты не рекомендуют использовать такие дымоходы из оцинкованной стали для бань, а уж тем более – для котлов, которые работают на твердом топливе. Конечно же, это можно сделать, но очень скоро дымоход нужно будет менять на новый. Сегодня используется несколько металлов для изготовления корпуса дымохода. Это может быть медь, нержавейка, полиэстер, сталь или латунь. В некоторых случаях используют оцинкованный металл. И тут нужно сказать, что для твердотопливных котлов лучше всего использовать медь или нержавейку. Другие же металлы чаще всего применяются для дымоходов, которые отводят газы не высокой температуры или для обычных вентиляций.

Самый лучший вариант нержавейки для изготовления корпуса – это 316 Ti, 310S. Это особые виды нержавейки, которые выдерживают температуру до тысячи градусов. Пластичность, термостойкость дымохода -наилучшие с этими видами металла. Лучше всего применять такое оборудование для твердотопливных котлов и банных печей.

Печь с дымоходом

Идеально, когда обе трубы сэндвич дымохода состоят из нержавейки. При этом не обязательно, чтобы внешняя часть имела корпус из нержавейки. Самое главное – внутри. Толщина стен труб из нержавейки может составлять до одного миллиметра. Бывает и меньше – примерно полмиллиметра. Но такие материалы не используются в твердотопливных котлах. Это хорошо годится для газовых котлов. Если использовать такой дымоход в бане, то он быстро сгорит.

Когда говорят о диметре сэндвич дымохода, то, прежде всего, имеют в виду внутренний диаметр трубы. Существует много разновидностей дымоходов. Но самыми востребованными являются 115 на 200, 120 на 200 и 150 на 220 миллиметров. Это диаметр внутренней и внешней трубы соответственно. Стандартная длина одной секции составляет примерно один метр. Встречаются секции по 50 сантиметров. Для того чтобы выбрать внутренний диаметр дымохода, нужно смотреть, какой диаметр патрубка на выходе из печки. Внешний диаметр зависит от обшивки. В принципе, здесь не существует ограничений.

Утеплитель имеет толщину от 25 до 60 миллиметров. Нужно сказать, что чем больше его толщина, тем лучше. Если сэндвич дымоход применяется для банной печи, то утеплитель состоит из базальтовой ваты. Стекловолокно не рекомендуется использовать. Максимальная температура, которую выдержит стекловолокно, составляет 350 градусов. Если этот лимит будет превышен, то вата испортится. А в трубах, которые отводят продукты сгорания из банных печей, имеется температура свыше шестисот градусов. И опять же – все зависит от того, какое горение поддерживается в печи.

При установлении сэндвич дымохода обязательно выполнять следующие правила:

• дымоход должен быть не ниже полутора метров от конька дома, который стоит рядом. Если дымоход выше кровли, более чем на метр, то нужно установить дополнительные растяжки;
• дымоход должен быть не менее 50 сантиметров над плоской крышей;
• дымоход располагается не ниже, чем 50 сантиметров от конька крыши при расположении трубы на расстоянии полутора метров от конька;
• минимально допустимая длина дымохода – пять метров. Если она составляет меньше, то нужно использовать специальный насос для откачки дыма;
• минимальная высота возвышения трубы над кровлей 50 сантиметров;
• если рядом с баней или домом имеются построения выше дымохода, то его нужно выполнить еще выше, чем эти построения.

Только выполнение этих правил гарантирует качественное использование изделия, а также защитит помещение от пожара. И теперь нужно подробно разобраться, как же установить сэндвич дымоход.

Что представляют собой сэндвич трубы?

Что такое сэндвич труба? Сэндвич трубы дымохода представляют обычную, по сути, конструкцию, когда одна стальная труба, вставлена в другую. А образованный просвет, «залит» специальным теплозащитным материалом. Слой теплозащиты несет в себе всю нагрузку во время работы котла, поэтому температура внешней стороны не позволяет образовывать конденсат. Да и касательно пожарной безопасности – это очень хорошо. Нет прямого соприкосновения с перекрытиями и стенками, от чего предпочтительней устанавливать такие трубы именно в деревянных домах. В остальном, сэндвич из нержавеющей стали полностью идентичен, с классическим однослойным каналом.

Устройство сэндвич-трубы

Подходящие материалы

На первый взгляд может показаться, что все сэндвич-дымоходы абсолютно одинаковы. Однако это мнение ошибочно. Необходимо отметить, что подобная продукция выпускается с разным уровнем качества. Не рекомендуется приобретать изделия, ориентируясь только на их внешний вид.

Важно обращать внимание на марку стали и ее качество, а также учитывать, насколько она подходит для возведения вертикального канала. Если просматривать сайты, посвященные строительству трубного устройства для отвода продуктов сгорания, можно встретить множество фотопримеров, показывающих полностью прогоревшую стальную конструкцию. Деформация такой трубы способна привести к пожару или сильному отравлению угарным дымом

Деформация такой трубы способна привести к пожару или сильному отравлению угарным дымом

Если просматривать сайты, посвященные строительству трубного устройства для отвода продуктов сгорания, можно встретить множество фотопримеров, показывающих полностью прогоревшую стальную конструкцию. Деформация такой трубы способна привести к пожару или сильному отравлению угарным дымом.

Рассматривая картинки, можно прийти к выводу, что для цилиндрического изделия был использован неподходящий металл.

Чтобы с вами такого не случилось, давайте рассмотрим виды нержавеющей стали, из которых можно самостоятельно смонтировать сэндвич-дымоход:

1. АISI 430. Считается самой дешевой маркой металла. Из нее хорошо изготавливать внешний кожух системы. Такая сталь устойчива к любому атмосферному воздействию. Однако этот материал не годится для изготовления внутренних каналов. Металл плохо варится, поэтому будет довольно сложно получить надежные сварные швы.
2. АISI 439. Эта марка отличается от предыдущей своим составом: в нее включены титановые добавки. Материал характеризуется повышенной механической прочностью и устойчивостью к коррозии. Трубы для дымохода из такой стали можно устанавливать в газовых устройствах, твердотопливных печах, а также котлах малой мощности.
3. АISI 316. В состав стали включены специальные легирующие добавки, в результате чего металл приобрел антикоррозийную защиту. Никель с молибденом защищают его от сильноагрессивных кислот. Данная марка стали обладает повышенной термостойкостью. Трубы, выполненные из этого материала, подходят для установки в любых газовых котлах независимо от их мощности.
4. АISI 304. Сталь похожа на предыдущую марку, однако в ее составе содержится меньшее число легирующих компонентов. Стоимость такого металла на рынке гораздо ниже его аналогов. Качество материала не отличается высокими показателями.
5. АISI 316i, 321. Эти марки считаются наиболее универсальными. Они не боятся коррозии и отличаются высокой пластичностью. Кроме того, эти виды стали способны выдержать температуру до 850 градусов.
6. АISI 310S. Данный сплав считается самым дорогим и высококачественным. Сталь обладает высокой термостойкостью и способностью выдерживать температуру в 1000 градусов. Такие свойства позволяют использовать материал в дымоходах, устанавливаемых на пиролизных котлах, развивающих большую мощность.

Любой сэндвич-дымоход высокого качества всегда имеет техническую документацию, в которой обязательно перечислены все виды марок стали, использованных для изготовления системы.

Когда такая документация отсутствует, есть повод задуматься о том, что предлагаемое устройство – качественная подделка.

Существует также и другой способ распознания нержавейки. Если в состав стали входит много легирующих добавок, она перестает притягивать магнит: он просто скользит по поверхности изделия.

Если труба магнитится, значит, перед вами обычный металл, не имеющий никакого отношения к нержавейке.

Выбираем внутренний диаметр трубы

Правильный подбор этой величины зависит от параметров отопительной установки. Для определения сечения цилиндрической конструкции разработана специальная методика вычисления, в которой за основу берется тепловая мощность оборудования. Формулы расчета довольно сложны, поэтому можно просто воспользоваться усредненными значениями:

При определении диаметра трубы важно учитывать размеры слоя и вид термоизоляции. Наиболее подходящими являются теплоизолирующие материалы одних из самых известных в мире производителей:

• PAROC ROB 80t;
• МАТ 30;
• ROCKWOOL WIRED MAT 80.

Все эти марки представляют собой базальтовую вату, характеризующуюся пожаробезопасностью.

Толщина утеплителя выбирается в зависимости от вида отопительного оборудования. При этом учитывается средняя температура нагрева выводимых газов.

В таблице показано несколько усредненных данных:

Устанавливаем сэндвич-дымоход в бане поэтапно

Сама установка сэндвич трубы для дымохода не сложна. Так как сэндвич-трубы максимально пожаробезопасны, соединить и правильно закрепить их может даже человек, весьма далекий от строительства.

Монтируется дымоход «сэндвич» снизу вверх – от печи до кровли, причем внешнюю трубу нужно как бы «надевать» на внутреннюю. В общем, важных пунктов монтажа сэндвича есть несколько. Давайте подробнее.

Этап I. Соединяем элементы дымохода

Производя установку сэндвич-дымохода, обращайте внимание на то, что один из концов трубы всегда с немного меньшим радиусом – зауженный. Его как раз и нужно вставлять в предыдущую трубу

Благодаря тому, что в таком дымоходе почти не скапливается сажа, из него легко выводить конденсат – и лучше для этого дополнительно поставить специальные тройники.

Этап II. Вариант 1. Проводим дымоход через стену

Если дымоход будет выходить через стену, ее придется разобрать и укрепить посадочные под кронштейн места. Далее собираем наружный кронштейн и приделываем к нему два уголка как полозья – чтобы можно было без проблем двигать тройник во время монтажа дымохода из сэндвич-труб, и ничего не застревало.

Саму стену можно закрыть фанерой толщиной в один сантиметр и по всей его площади еще закрепить шурупами асбестовый лист. Поверх того – цельный лист оцинкованного металла 2х1,20 см. В самом листе прорезаем квадратное отверстие для проходника и закрепляем шурупами. В завершение покрываем кронштейн лаком по металлу, чтобы защитить от коррозии. Далее сверлим в переходнике нужное отверстие и одеваем в него сэндвич.

Используют при строительстве дымохода и такое понятие, как уступка – это пространство, которое мы специально оставляем между дымовым каналом и стеной.

Этап II. Вариант 2. Проводим дымоход через крышу

При проведении сендвич-трубы через крышу нужно сначала взять оцинкованный стальной лист, приложить его изнутри к отверстию, и выводить трубу. Только после этого лист крепим к крыше. Если нужно – его можно дополнительно завести под край кровли.

Если кровля из сгораемых материалов, ее обязательно нужно защитить от возгорания. А для этого на дымовую трубу, которая возвышается над деревянной черепицей или битумом устанавливаем дефлектор с сеткой-искрогасителем с мелкими ячейками.

Этап III. Закрепляем дымоход

Все тройники, колена и другие элементы скрепляем хомутами, а тройник крепим опорным кронштейном. Если верхняя часть дымохода остается незакрепленной – ее лучше подстраховать. Хотя бы теми же растяжками по 120 градусов. Вот как дополнительно нужно скреплять стыковочные соединения: сэндвич-трубы между собой – обжимными хомутами, трубы с другими элементами, как переходники и тройники – этими же хомутами, но с обеих сторон.

Этап IV. Окончание монтажа

После окончания сборки обязательно снимаем с труб защитную пленку

Оптимальная длина дымохода – 5-6 м от колосника печи до оголовка – обратите на это внимание. И герметизируем все швы и зазоры

Для этого вам понадобится жаропрочный герметик для дымоходов, который рассчитан на температуру не меньше 1000˚С. Наносить его нужно так:

• Для внутренних труб – на наружную поверхность верхней внутренней трубы.
• Для наружных труб – по наружной поверхности.
• При переходе с одностенной на двустенную трубу – снаружи, по окружности.
• При соединении одностенной трубы и других модулей – так, как в последнем варианте.

Когда все будет готово – обязательно проверьте самые опасные зоны нагрева дымохода на температуру. А чтобы потом чистка дымохода была простой и легкой, в нем обязательно предусматривается ревизия – это специальная съемная часть или отверстие с дверцей.

Монтаж дымохода сэндвич очень прост и легок благодаря простоте конструкции и легкому весу – если вы уже определились с проектом и закупили материал, смело закатывайте рукава!

Установка сэндвич дымохода — советы для новичков и полезные хитрости +119 фото

Качественный дымоход даёт не только вывод дыма на улицу, но и обеспечивает безопасность дома и людей.

Сэндвич-дымоходы имеют наивысшую пожароустойчивость, теплоизоляционный материал держит трубу достаточно холодной, а идеально подогнанные между собой секции соединяются без щелей, через которые может «сифонить» дым.

Внешне сэндвич труба сделана из нержавеющей стали, которая отлично справляется с атмосферным воздействием: дымоход будет как новый ещё лет 20.

Почему дымоход называют сэндвич?

Сэндвич-дымоходы делаются метровыми секциями, где каждая из них состоит из трёх слоёв: внутренний, наружный и между ними изоляционный.

Для внутренней части дымохода берётся жаропрочная нержавеющая труба, в состав которой входит молибден. Она прекрасно переносит нагревание, а антикоррозийные свойства отлично справляются с конденсатом.

Наружный слой в сэндвич-дымохода не подвергается нагреванию как внутренняя труба, поэтому в менее дорогих дымоходах для наружного слоя используется оцинкованный металл, а в более дорогих также используется нержавеющая сталь, которая более долговечна.

Изоляционный слой делается из базальтовой ваты или минерального волокна. Такие материалы долговечны, огнеупорные и хорошо справляются с теплоизоляцией. В зависимости от диаметра дымохода, изоляционный слой может быть от 25 до 60 мм.

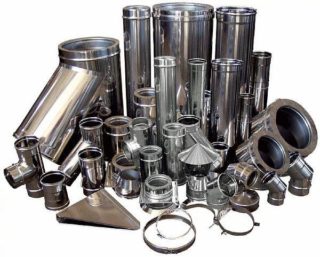

Сэндвич-дымоход состоит не только из метровых прямых секций, в состав конструкции также входят различные переходники, колена, «ревизия» – секция, которая имеет окно для чистки сажи, козырёк с искрогасителем, различные крепёжный кронштейны и хомуты.

Монтаж сэндвич-дымохода

Конструкция такого дымохода довольно проста, поэтому с ней может справится даже тот человек, который далёк от строительства.

Начинается всё с разметки, нужно будет определить, где нужно делать отверстие в стене для вывода дымохода, а также отмерить и подобрать достаточное количество секций, поскольку дымоход для хорошей тяги должен быть длинной не менее 5 м.

Отверстие в стене делается немного больше, чем диаметр трубы дымохода, для того чтобы было место для дополнительного изоляционного слоя между стеной и дымоходом – это особенно важно, когда стены деревянные. Снаружи на улице, возле отверстия в стене, устанавливаем так называемую «ревизию», поскольку в ней собирается сажа, которую нужно чистить, закрепляем «ревизию» в самой нижней части конструкции дымохода

К крепежу «ревизии» нужно отнестись ответственно, используя крепкие кронштейны, поскольку на ней будет лежать почти весь вес дымохода

Снаружи на улице, возле отверстия в стене, устанавливаем так называемую «ревизию», поскольку в ней собирается сажа, которую нужно чистить, закрепляем «ревизию» в самой нижней части конструкции дымохода. К крепежу «ревизии» нужно отнестись ответственно, используя крепкие кронштейны, поскольку на ней будет лежать почти весь вес дымохода.

После нужно подсоединить топку к «ревизии». Так как диаметр трубы топки и дымохода может отличатся, нужно использовать переходники.

Первичная труба, которая подсоединяет топку и «ревизию», идёт без изоляционной ваты, поскольку в этом месте, из-за близкого расстояния к топке, очень высока температура, от которой изоляция может окаменеть и даже привести к пожару.

Дымоходную трубу в стене обкладывают базальтовой бумагой и закрывают плиткой, кирпичом, деревянной или металлической панелью.

После снизу вверх, начиная с «ревизии» нужно протянуть секции к крыше дома. Каждая секция на конце имеет разный диаметр трубы, поэтому они соединяются последовательно, в одну сторону и в одном положении. Ещё один крепёжный кронштейн крепится на краю крыши. В верхней части дымохода обязательно должен быть козырёк, для того чтобы внутрь не попадали осадки.

Соединяются секции между собой хомутами (они идут в комплекте), а щели между секциями заполняются специальным слоем огнестойкого герметика. Соединять секции между собой нужно очень тщательно, поскольку плохая герметичность уменьшит тягу.

Установка сэндвич дымохода – советы для новичков и полезные хитрости 119 фото В этой статье вы узнаете как происходит установка сэндвич дымохода шаг за шагом, и как без лишних усилий это сделать самому! Фото примеры в галерее…

Способы монтажа

Есть два способа вывести дымоход наружу. Первый — провести трубу через стену, а потом по наружной стене поднять до требуемого уровня. Второй — вверх, через потолок и кровлю. И тот и другой неидеальны.

Если дымоход оказывается на улице, из-за перепада температур в нем активно образуется конденсат. Потому в нижней части дымохода обязательно устанавливается тройник с конденсатосборником (стаканом) и прочистным отверстием. Этот узел позволяет проводить обслуживание дымохода без особого труда: стакан откручивается, конденсат сливается. Также без проблем периодически сбивается сажа — через прочистное отверстие можно запустить специальный ершик для дымохода.

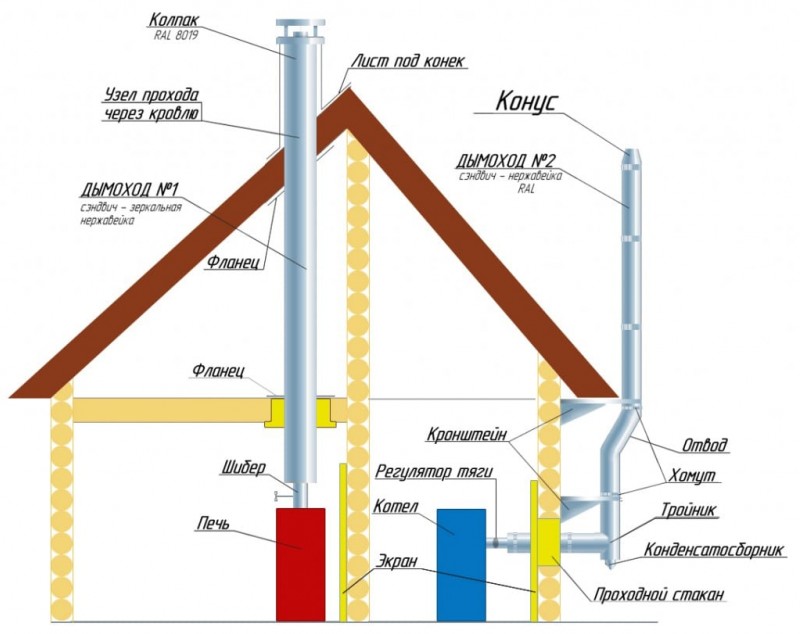

Примерная схема прохода трубы дымохода через стену и кровлю

Если дымоход будет выводиться через крышу, нужны будут несколько проходных узлов — по количеству перекрытий. Если дом одноэтажный, потребуется один проход через потолок, а второй — через кровлю. Также надо будет мастер флэш или фартук для круглой трубы из оцинковки.

Монтаж сэндвич-дымохода на улице требует наличия только одного проходного узла — через стену. Зато необходимо будет крепить его к стене каждые 1,5-2 метра. Если стены здания горючие (деревянный дом или каркасник), стены в обязательном порядке защищаются негорючим экраном.

По дыму или конденсату

Типы сборки сэндвич труб

Как уже говорили выше, одна сторона сэндвич трубы чуть шире, вторая — чуть уже. За счет этой разницы в диаметре модули соединяются один с другим. Если более широкий конец оказывается повернутым вверх (на рисунке справа), сборка называется «по конденсату». При таком способе монтажа капли конденсата беспрепятственно стекают вниз. Недостаток этого метода — при недостаточной герметизации стыков дым может просачиваться в микротрещины. Данный вид монтажа сэндвич-дымохода используют при выводе трубы через стену. Тут как раз и требуется свободное стекание конденсата, а небольшие утечки дыма нестрашны — они на улице некритичны.

Если вверх оказывается повернут более узкий край, второй элемент надевается на него сверху более широкой частью. Такой тип сборки называется «по дыму» (на рисунке слева). В этом случае стекающий по стенке конденсат может просочиться через недостаточно хорошо заделанный стык. Зато дым проходит свободно. Данный тип сборки используется, если труба идет внутри помещения  (выводится через крышу). Текущий по трубе конденсат, конечно, портит внешний вид, но он не так опасен, как просачивающиеся в помещение дымовые газы. Тем более, что при хорошей герметизации стыков и конденсат не просочится.

Для того чтобы соединение модулей сэндвич дымохода было надежным, каждое из них обычно промазывается термостойким герметиком, а затем еще стягивается хомутом.

Выбор сэндвич-дымохода

Чтобы проводить монтаж дымохода из любых сэндвич-труб по правилам, в первую очередь нужно определиться с выбором основного материала, а также вспомогательных элементов и комплектующих.

Используемые материалы

Элементы конструкции из нержавеющей жаропрочной стали

Тип материала подбирается с учетом конкретного прибора для отопления и вида топлива. Для современных дымоходов чаще всего выбирают высокопрочную сталь или черный металл. В перечень наиболее надежных стальных сплавов входит нержавеющий материал, стабилизированный титаном или молибденом категории AISI 321 и 316, а также жаропрочная сталь типа AISI 304. Металл 321 неустойчив к появлению коррозии и подходит лишь для приборов, функционирующих на дровах, аналог с номером 316 предназначен для установок на газовом или дизельном топливе.

Жаропрочная сталь содержит хром в сочетании с никелем, которые нечувствительны к повышенным температурам и окисленной среде. Для труб дымохода также подходит черный металл. Поскольку он способен сгорать и окисляться, его дополнительно покрывают слоем специальной эмали. Трубки с эмалью могут эксплуатироваться в течение долгого времени при нагреве до 400 градусов и с быстрым повышением до 750 градусов. Комбинированные сэндвич дымоходы также пользуются спросом, это более экономичные аналоги, состоящие из двойных труб, сделанных из разных материалов.

Необходимые детали

Помимо дымохода для его монтажа необходимо приобретать дополнительные детали, которые станут элементами всей системы. Сюда входят прямые элементы трубки длиной до одного метра и с диаметром до 80-600 мм, а также колени и тройники, предназначенные для выведения сквозь стену на улицу или с целью обхода балок или стропил. Помимо этих деталей покупают проходные патрубки для изоляции трубок от межэтажных перегородок и конус из металла для разделки кровли.

Цены

Сборка дымохода может проводиться самостоятельно либо специалистами. Хотя установка конструкции не доставляет сложностей, на некоторых этапах сборки могут появиться проблемы, устранить которые способны только профессионалы. Цена работ по монтажу и сборке будет зависеть от протяженности канала, типа его размещения, а также количества перекрытий. Обычно она варьируется в пределах 1700-2000 рублей за один метр.

СНиП и технические характеристики базальтового термоизолятора

Толщина «начинки», то есть термоизоляционного базальтового слоя, может колебаться в пределах 2,5-6 сантиметров. Более того, даже сечение изделия может быть разным. И дабы установка дымохода была выполнена в точности согласно СНиПу, нужно учесть еще и мощность отопительного прибора.

1. Если она менее 3,5 киловатт, то сечение дымоходной трубы должно составлять 14х14 сантиметров.
2. Если мощность превышает 3,5 киловатта, но при этом меньше 5,2 киловатт, то сечение должно составлять 20х14 сантиметров.
3. Наконец, если она колеблется между 5,2 и 7 киловаттами, то сечение должно составлять 27х14 сантиметров.

Но установка дымохода сэндвич своими руками выполняется преимущественно с изделиями круглого сечения. В подобных случаях вначале вычисляется площадь сечения в соответствии со СНиПом, а уже затем подбираются изделия с нужными показателями.

Видео – Сэндвич дымоход

Общие правила проектирования и сборки

Для грамотной установки конструкции существуют специально разработанные нормативные положения, следовать которым требуется в обязательном порядке:

1. СНиП 41-01-2003; ВДПО (ПРАВИЛА ПРОИЗВОДСТВА РАБОТ, РЕМОНТА ПЕЧЕЙ И ДЫМОВЫХ КАНАЛОВ).
2. СП 7.13130.2009.

Основная задача дымохода основывается на том, чтобы удалять продукты химической реакции окисления вещества и обеспечивать оптимальную тягу, позволяющую поддерживать процесс горения. В монтаже сэндвич-системы немаловажным моментом являются высота конструкции и ее диаметр. От этих параметров напрямую зависит уровень тяги.

При установке канала из сэндвич-труб необходимо соблюдать следующие правила:

Высота дымохода от отопительного прибора до оголовка должна быть не менее 5 м.
Для определения возвышения над парапетом используется специальная схема.
Когда высота дымохода составляет более 1,5 м, его необходимо дополнительно закрепить растяжкой.
Возвышение канала над крышами близрасположенных зданий – от 1,5 м.
Для беспрепятственного удаления образовавшегося конденсата и при очистке дымового канала необходимо предусмотреть наличие в конструкции заглушек, оснащенных конденсатоотводчиком.
В случае если кровля выполнена их горючих материалов, в дымоходе следует установить искроуловитель. Для его изготовления применяется сетка с ячейкой размером не более 5 на 5 мм.
Ни в коем случае нельзя сужать диаметр канала для отвода продуктов сгорания, однако разрешается его уширение. К примеру, если для отопительной печи нужен дымоход с диаметром 115 мм, то сечение в 110 мм недопустимо, а вот в 120 мм вполне может использоваться

При этом требуется установка переходника с меньшего диаметра на больший.
Важно, чтобы участок дымового канала, который имеет горизонтальное расположение, не превышал 1 м.
Места соединения элементов системы, обеспечивающей отвод продуктов сгорания, не должны совпадать с проходами в стене, а также потолочными и кровельными.
Тройники и отводы устанавливаются так, чтобы вес элементов дымового канала не создавал лишнюю нагрузку.
