Использование мягкой кровли на фасаде дома

Укладка керамической черепицы

Работая с таким материалом, как керамическая черепица размеры и типы которой напрямую влияют на технологию монтажа, следует знать разновидности этого покрытия.

Сегодня строительный рынок предлагает следующие варианты:

• плоская черепица. Укладывать ее следует снизу вверх, причем сразу можно по 2 – 3 слоя;
• желобчатая черепица. Укладывается слева направо;
• пазовая черепица. Укладка начинается от карниза и продвигается вверх.

Процесс укладки керамической черепицы:

1. Монтаж начинается с устройства черепицы на установленные на кровельном скате рейки. Креплением в данном случае должны выступать саморезы, предназначенные для дерева. При этом их не стоит закручивать полностью, поскольку нужно принять в расчет и работу кровельной поверхности. На укладываемой на крюки черепице следует сбить некоторую часть замка и зафиксировать. Каждый третий элемент закрепляется при помощи зажима, защищающего от ветра. Если длина кровли входит в пределы от 4,5 до 7 метров, монтировать вентиляционный ряд нужно на расстоянии в 3 ряда от конька. На крышах с длиной от 7 до 12 метров понадобится два ряда.
2. Окончив работу с кровельным скатом, необходимо начать устройство конька. Оптимальным решением будет применение конькового и хребтового фиксатора для обрешетки, который крепится к контрбрусу саморезами. Нормальную вентиляцию черепице под коньком сможет обеспечить лента уплотнения, на которую нанесены вентиляционные отверстия, или решетка вентиляции. Затем выполняется укладка коньковой черепицы, которая закрепляется особой, идущей в комплекте с материалом скобой. Торец оснащается завершением, которое крепится саморезами, состоящими из нержавеющей стали.
3. Если длина крыши превышает 3 метра, то при стыке со стеной в обрешетку потребуется углубиться на 15 миллиметров, благодаря чему получится увеличить глубину отделки боковой стены. С этой целью нижняя планка, на которую выкладывается черепица, закрепляется кляммерами к обрешетке. Иногда может потребоваться использование половинчатой формы перед укладкой основной.

Детальная видео инструкция по укладке керамической черепицы:

Оборудование вентиляционных систем

Установка вентиляции под полимерной кровлей довольно сложное дело – понадобятся аэраторы, флюгарки и продухи. Ведь перекрытие непроницаемыми для пара мембранами не позволяет воде уходить из подкровельного пространства. Аэраторы нужно ставить даже в том случае, когда создается совершенно новая кровля, покрываемая жидкой резиной. Малые флюгарки ставят на каждые 60 кв. м, а крупные – на каждые 100 кв. м подкровельного пространства. Разрыв между близкими аэраторами не должен превышать 12 м.

Вентиляционный узел ставится чаще всего там, где стыкуются плиты утеплителей. Но при использовании для утепления ППУ никаких границ просто нет, поэтому лучше проконсультироваться с опытными инженерами. В ходе ремонта старой крыши наилучшим решением оказывается монтаж вентиляционных точек там, где обнаруживают крупные пузыри и вздутия – они показывают на место выхода паров. Крепление аэраторов к крышам и навесам из мягкой кровли должно выполняться на саморезы, выставляемые в пяти или шести местах по всему периметру конструкции.

Преимущества материала

Прежде чем узнать, как правильно класть металлочерепицу на крышу, следует лучше ознакомиться с её особенностями. Она является одной из наиболее популярных видов кровельного материала.

Основные преимущества:

1. Сравнительно небольшой вес. Масса одного метра черепицы примерно равна 6 кг, что существенно снижает нагрузку на кровельный пирог, стены и основание здания.
2. Устойчивость к разрушительному воздействию окружающей среды. Защищённый от коррозии металл выдерживает воздействие ультрафиолетовых лучей, воды, снега и града.
3. Эстетичность. Готовое покрытие отличается внешней привлекательностью. Производители предлагают продукцию во множестве форм и вариантах цветового оформления.

Черепица из металла не подвержена влиянию огня, а её срок эксплуатации превышает 40 лет при правильном уходе. Единственную угрозу пожарной безопасности несут деревянные балки, но при обработке антипиренами они также не смогут загореться или поддержать горение.

Технология монтажа черепицы

Отметим, что крыша из черепицы (любой) собирается практически по одинаковой технологии. Есть, конечно, определенные отличия, которые касаются формы и конструктивных особенностей материала. Но базовая последовательность проводимых операций одинаковая.

Любой монтажный процесс начинается с проектирования и расчетов. Оба этапа непростые, от них зависит качество конечного результата, поэтому заниматься им должны профессионалы. Единственное отметим, что в процессе проведения расчетов определяется количество требуемого кровельного материала, а также количество доборных элементов: конька, ендовы, карнизных свесов, вентиляционных решеток и прочего.

Обязательно проводят расчет стропильной системы. Черепица – материал тяжелый, а значит, под нее придется установить мощные стропила и элементы обрешетки. Поэтому на стадии проектирования рассчитывают сечения требуемых пиломатериалов, шаг их монтажа.

Монтаж всех видов черепиц одинаковИсточник memphite.com

Сборка стропильных ног

В принципе, здесь стандартная строительная операции. Главное необходимо учесть:

• правильную геометрию стропильной конструкции на каждом скате крыши;

• верхние торцы стропил должны располагаться в одной плоскости;

• это же самое касается обрешетки, здесь отклонения не должны превышать 5 мм на 2 м длины элемента.

Важный момент – соотношение шага монтажа стропильных ног с сечением брусков обрешетки. Соотношение такое:

• если шаг установки стропил составляет до 75 см, то обрешетку можно собирать из брусков сечением 30х50 мм;

• шаг – 90 см, сечение – 40-50 мм;

• шаг – 110 см, сечение – 40х60 или 50х50 мм.

Теперь по установленной обрешетке монтируют капельник. Это металлическая планка в виде уголка. Она закрывает собой часть свеса крыши, назначение – не дать конденсату и атмосферным осадкам проникнуть в подкровельное пространство.

Раньше кровля из черепицы собиралась достаточно просто. В основном мастера стремились правильно уложить элементы кровельного покрытия, чтобы создать герметичную плоскость. Сегодня все чаще чердачное помещение делают теплым. То есть между стропильными ногами укладывают теплоизоляционный материал, который с верхней стороны закрывают специальными пленками, выдерживающими протечки.

Монтаж защитной пленки на крышу под черепицуИсточник es.decorexpro.com

Даже если в проекте нет теплого подкровельного пространства, эти пленки укладывают все равно, на тот случай, если вдруг черепичная кровля даст течь. Как это проводят:

• гидроизоляционную пленку укладывают по стропилам полосами, начиная от свеса, перемещаясь к коньку крыши;

• полосы гидроизоляции укладывают внахлест со смещением 10-20 см, верхние полосы поверх нижних;

• стыки пленок закрывают липкой лентой;

• крепят изоляцию к стропилам маленькими гвоздиками с широкой шляпкой или металлическими скобами с помощью степлера.

После чего поверх уложенной пленки по стропилам укладывают контробрешетку. Ее назначение – создать вентилируемый зазор. А уже сверху монтируют обрешетку. И на этом можно считать, что сборка стропильной системы закончена.

Расчет количества металлочерепицы

Для расчета необходимого количества листов материала сначала необходимо определиться с типом профиля и производителем металлочерепицы — необходимы будут точные размеры самого материала, а в каждом профиле они свои. Затем надо произвести точные замеры скатов — длину, высоту, если есть, надо обмерять все выступы или другие декоративные элементы, Которые надо будет обшивать кровельным материалом. Если крыша сложной формы, лучше нарисовать ее план, проставить все размеры и затем садиться за расчеты.

Количество рядов

Металлочерепицу лучше всего искать не в магазинах или на рынках. Желательно выйти напрямую на производителя. Дело не только в цене — она может и не очень сильно отличаться, а в том, что многие цеха/заводы предлагают нарезать листы требуемых размеров. Минимальная высота листа 0,7 м, максимальная — 8 м. То есть, вы можете заказать требуемое количество листов, покрывающих скат крыши от конька до свеса (с учетом карнизного выступа).

Этот вариант хорош тем, что кровля из металлочерепицы не будет иметь горизонтальных стыков, а значит меньше будет шансов на появление течи. Второй плюс — минимальное количество отходов и меньшее количество самого материала (за счет отсутствия горизонтальных перехлестов экономится несколько квадратных метров). Минусы — сложности с доставкой, подъемом длинных листов наверх, неудобная укладка.

Расчет прямоугольного ската кровли

При использовании листов стандартных размеров, высоту ската кровли делят на полезную длину листа. Полученную цифру всегда округляют в большую сторону. Полезная длина получается после того, как от общей длины вычли величину горизонтального перекрытия — от 100 до 200 мм. Чем более пологий скат, тем большее перехлест листов необходим, чтобы осадки не могли попасть в подкровельное пространство. На крышах с углом наклона до 12° один лист перекрывает другой не менее чем на 200 мм, при наклоне от 12° до 30° нахлест составляет 150-200 мм, более 30° — 100-150 мм. От общей длины листа отнимают заданную величину нахлеста, это и будет «полезная длина».

Пример расчета количества рядов металлочерепицы на крыше. Пусть длина ската 4,5 м, полезная длина листа — 2,3 м. Делим 4,5 на 2,3, получаем 1,95, округляем до целого числа — получаем 2 ряда. В данном случае в отходы уйдет лишь небольшая часть одного листа, но бывают случаи, когда отрезается больше половины. Это очень невыгодно, так как больше использовать этот кусок нигде не получиться.

Количество листов в ряду

Берут длину ската и делят на полезную ширину листа. Этот параметр указывается в технических характеристиках к металлочерепице. Чаще всего это 110 см (1,1 м). Полученное число округляем в большую сторону, получаем количество листов в ряду.

Пример расчета листов металлочерепицы в ряду. Пусть длина свеса 8 м, полезная ширина листа 1,1 м. При делении получаем 7,27 штук, но округляем до большего целого и получаем 8 штук в одном ряду. Причем один лист более чем на 2/3 уйдет в отходы.

Особенности вальмовых крыш

У вальмовых крыш скаты имеют треугольную или трапециевидную форму. Тут необходим подбор длины листа — чтобы минимизировать количество отходов.

Пример раскладки листов металлочерепицы на вальмовой крыше

Высота подбирается так, чтобы в отходы уходило не более половины. Вручную это делать довольно сложно, и все равно имеется солидная погрешность — отходов будет на 20-25% больше, чем при расчете с помощью программ. Они обычно есть у продавцов и производителей. Лучше точный расчет предоставить им, а дома предварительно измерять параметры кровли (или вызвать замерщика), а потом попытаться подобрать размеры самостоятельно. Затем можно будет сравнить количество необходимого материала, рассчитанного вами и предложенного.

Определение количества доборных элементов

Кровля из металлочерепицы требует большого количества различных дополнительных элементов (доборов), которые оформляют конек, край свеса, бока ската, проход трубы, ендову (место стыка двух примыкающих скатов крыши).Чем сложнее форма крыши, тем более количество добров требуется. При простой двускатной кровле необходимы будут коньковые элементы и заглушки, карнизные и фронтонные планки. На этом все.

Какие бывают доборные элементы для кровли из металлочерепицы и для чего они необходимы

Несмотря на большое разнообразие доборов, считаются все они одинаково. Берете длину поверхности, на которую из необходимо монтировать и делите на полезную длину элемента. Она обычно стандартна и составляет 1,9 м (общая длина 2 м). Полученный результат округляется в большую сторону.

Порядок укладки

Разложите черепицу

Перед началом монтажных работ в первую очередь вам необходимо будет поднять всю приготовленную черепицу на крышу; при этом, из-за большого веса материала, обязательно потребуется посторонняя помощь. По завершении подъёма черепичных листов следует разложить их небольшими стопками (по 3‒4 листа) равномерно по поверхности кровли, что позволяет избежать деформаций обрешётки под весом временно складируемого материала.

В соответствии с общепринятыми правилами черепичные листы укладываются на всех кровельных скатах одновременно с чередованием через каждые два-три ряда.

Нижний ряд

Строительная инструкция по монтажу натуральной черепицы содержит типовые требования по порядку её укладки, производимой по направлению от свеса крыши к её коньку и слева направо. Такой порядок предполагает формирование нижнего ряда черепицы, выкладываемого вдоль карниза крыши, без его закрепления на стропильном основании (обрешётке). Подобный приём позволяет корректировать положение элементов карнизной полосы при укладке последующего ряда.

При формировании отдельных частей кровельного покрытия советуем обратить внимание на следующие детали:

1. Для фиксации первого и второго рядов лучше всего воспользоваться специальными оцинкованными шурупами.
2. Не забудьте оставить в районе карнизного свеса небольшой вентиляционный зазор (порядка 1,5‒2 см), используемый для проветривания подкровельных пространств.
3. Для надёжного закрепления карнизного и конькового рядов черепичного покрытия желательно предусмотреть для них несколько дополнительных точек крепления.

Конструкция кровельного пирога

Многослойная структура делает гибкую черепицу не только прочной, но и долговечной — отдельные производители дают на свою продукцию гарантию сроком до 25 лет. Как правило, мягкие кровельные материалы с лёгкостью преодолевают этот рубеж. Разумеется, мы говорим о тех случаях, когда основание мягкой кровли соответствует принятым нормам, а укладка материала ведётся строго по предусмотренной технологии.

Изучая устройство крыш с покрытием из битумной черепицы, сразу же разделим их на два типа:

• холодные,
• тёплые.

Первые сооружаются для холодных чердаков. Множество сайтов и печатных изданий грешат тем, что указывают на нецелесообразность обустройства упрощённых кровельных пирогов для жилых зданий. Мол, если дом предназначен для круглогодичного проживания, то его крыша обязательно должна быть тёплой. Это утверждение является в корне неверным — большинство частных домов старого жилищного фонда были холодными. Мало того, в холодной кровле есть свои плюсы. И самый весомый из них — долговечность. Зимой на такой крыше практически не образуется наледь, которая, как известно, является одним из злейших врагов гибкой черепицы. Кроме того, простейший кровельный пирог отлично вентилируется, а это значит, что деревянный каркас всегда будет сухим. Что же касается энергоэффективности, то для теплоизоляции надо будет всего лишь утеплить чердачное перекрытие. Как вы сами понимаете, его площадь в любом случае будет меньше, чем у кровли.

При использовании холодной кровли на жилом здании необходимо утеплять чердачное перекрытие, площадь которого заметно меньше, чем у кровельной конструкции

Итак, структура кровельного пирога для холодных крыш включает:

• шаговую (разреженную) обрешётку из деревянного бруса или стальных профильных труб;
• сплошной настил (из фанеры, OSB или доски-шалёвки);
• изоляционную подкладку;
• битумное покрытие.

Кровельщики, работающие в составе профессиональных бригад, нередко рекомендуют устанавливать под подкладочный ковёр супердиффузионную мембрану, аргументируя это более высокой защищённостью деревянного основания от влаги. Довольно спорное утверждение, которое я лично иначе как расточительством назвать не могу. Обычная водонепроницаемая подкладка практически не оставляет шанса на то, чтобы деревянный каркас намок из-за попадания снега или дождя. Объяснить подобные действия со стороны специалистов можно лишь стремлением заработать определённую сумму за операцию, требующую минимальных трудозатрат. Что же касается тёплой кровли, то в этом случае монтаж влагостойких покрытий обязателен ввиду использования теплоизоляции.

Тёплый кровельный пирог позволяет использовать для круглогодичного проживания любое чердачное помещение

Для утепления чердака чаще всего используются волокнистые материалы, которые при намокании могут потерять бо́льшую часть своих уникальных способностей — вот их-то и требуется защищать. Снизу — от влажного воздуха, а сверху — от протечек. В этом случае кровельный пирог должен иметь следующую структуру:

• рейки для монтажа обшивочных панелей;
• пароизоляционная гидрозащитная плёнка;
• слой теплоизоляции;
• гидроизоляционная ветрозащитная паронепроницаемая мембрана;
• контрбрус;
• разреженная обрешётка;
• сплошной настил;
• подкладочное основание;
• гибкое битумное покрытие.

Вы можете возразить, что устанавливаемые со стороны чердака рейки к кровельному пирогу не имеют никакого отношения, и будете совершенно правы. Однако мы всё же указали их ввиду того, что в нашем случае они выступают ещё и в качестве крепежа для нижнего слоя пароизоляции.

Основные преимущества мягкой кровли

Кровля из мягкой черепицы обладает рядом неоспоримых плюсов перед своими ближайшими конкурентами:

• мягкая черепица имеет низкий вес, который составляет примерно 8 кг на 1 кв. м. Для сравнения вес металлочерепицы составляет 5 кг, а керамической – до 50 кг на 1 кв. м.;
• мягкая кровля придает скатам крыши высокую герметичность, что возможно благодаря склеиванию ее листов друг с другом в единую систему под действием тепла;
• кровельный материал очень гибок и вследствие этого имеет повышенную устойчивость к деформациям;
• гибкая черепица эстетична и способна стать настоящим украшением внешнего вида дома благодаря многочисленным вариантам расцветки и дизайна гонтов;
• высокая экономичность материала. Кровельный материал можно приобрести по достаточно приемлемой цене, сэкономить на монтаже, произведя работу своими руками. Кроме того, работа происходит фактически без обрезков, так как многие необходимые элементы для кровли можно изготовить из стандартных листов.

Монтаж кровельных мембран (плёнок)

Общие правила:

• Кровельные мембраны (плёнки) монтируются после размещения утеплителя.
• Супердиффузионные мембраны (группы RS и FS) могут служить временной кровлей и фасадом на срок до 3-х месяцев.
• Мембраны (плёнки) монтируются с нахлёстом, определяемым разметкой полотна.
• Поперечные и продольные стыки проклеиваются специальной лентой.
• Стыки организуются на твёрдой поверхности (стропила, обрешётка и т.п.).
• Предварительная (технологическая) фиксация осуществляется степлером либо гвоздями с широкой шляпкой.
• Монтаж утеплителя осуществляется на основании инструкций производителя.

Группа	Тип	Назначение	Особенности монтажа	Ориентация поверхности относительно утеплителя
RH	Пароизоляционная плёнка	Кровельная/фасадная	С внутренней стороны утеплителя без зазора	Для Silber – блестящей стороной от утеплителя
RS	Супердиффузионная мембрана	Кровельная ветровлагозащита	С внешней стороны утеплителя без зазора	Надписями наружу
FS	Фасадная
FM	Диффузионная мембрана	С внешней стороны утеплителя. Зазор 40 мм

Видео по монтажу

		Описание: Правильный монтаж панелей обеспечит водонепроцаемость Вашей кровли и подчеркнет красоту архитектурного замысла Вашего дома.  Продолжительность: 03:31           Формат видео: YouTube
		Описание: Этот узел не только придает Вашему дому эстетичный вид, но и является важнейшим элементом системы вентиляции подкровельного пространства. Вместе с установкой карнизной планки подробно показывается монтаж шаговой обрешетки.  Продолжительность: 08:23 Формат видео: YouTube
		Описание: Правильное выполнение этого узла не только придает Вашему дому законченный, эстетичный вид, но и обеспечивает защиту фронтона от ветра снега и дождя. Продолжительность: 07:13           Формат видео: YouTube
	Описание: Этот узел присутствует практически на любой кровле, ведь системы отопления и вентиляции — это неотъемлемая часть кровли любого современного загордного дома.  Продолжительность: 07:58 Формат видео: YouTube
		Описание: Этот узел присутствует практически на любой кровле, ведь системы отопления и вентиляции — это неотъемлемая часть кровли любого современного загордного дома.  Продолжительность: 08:23           Формат видео: YouTube
		Описание: Такой узел часто встречается при наличии слуховых окон. Продолжительность: 10:25 Формат видео: YouTube
		Описание: Правильный монтаж этих узлов обеспечит водонепроцаемость Вашей кровли и подчеркнет красоту архитектурного замысла Вашего дома. Продолжительность: 11:12           Формат видео: YouTube
		Описание: Мансардные окна превращают Ваш чердак в полноценное, светлое жилое помещение. Продолжительность: 15:10 Формат видео: YouTube
		Описание: Правильное выполнение зтого узла обеспечит водонепроцаемость кровли и подчеркнет красоту архитектурного замысла Вашего дома. Продолжительность: 13:11 Формат видео: YouTube
		Описание: Эти элементы являются важнейшими компонентами системы вентиляции любого современного загородного дома. Продолжительность: 13:40 Формат видео: YouTube
		Описание: монтаж снегозадержателей на черепице MetroBond. Продолжительность: 01:16 Формат видео: YouTube

Монтаж черепицы на круговой обрешетке

С тем, как выглядит керамическая черепица на круговой обрешетке, не сравнится ни одно кровельное покрытие. Нередко ее для того и приобретают как раз для того, чтобы выполнить какой-нибудь красивый архитектурный объект. Причем укладка на такие стропила на самом деле не сложна.

Начинают монтаж снизу вверх, как и в работе с обычной черепицей. Каждую следующую укладывают с нахлестом на нижележащую и боковую. Только здесь каждая следующая черепица от ряда к ряду уменьшается по ширине, и каждый ряд уже состоит из все меньшего количества элементов. В итоге все один сходятся в одной верхней точке крыши:

И уж поверьте, великолепный вид такой крыши стоит любых усилий!

Технология укладки керамической черепицы

Как было сказано выше, укладка керамической черепицы возможна на скаты с различным уклоном, важно лишь соблюдать общие требования монтажа, в зависимости от конкретного производителя

• Если уклон крыши составляет 10°-15° градусов, при монтаже черепицы необходимо обеспечить максимальную герметичность и хороший отвод дождевых вод. Для этого используют жесткую обшивку из OSB-плит или деревянных досок, которые покрывают кровельной пленкой или рубероидным слоем.
• В случае превышения угла наклона, более 65° градусов, необходимо выполнить монтаж очень стабильной и крепкой стропильной конструкции, а укладку черепицы выполняют с закреплением гвоздями или проволокой на рейках обрешетки. Такой угол наклона подвержен определенному риску, поэтому необходимо проконсультироваться с высококвалифицированным специалистом и производителем выбранного покрытия.

Монтаж керамочерепицы выполняют таким образом, чтобы полученное покрытие стало очень жестким, но в то же время и эластичным – словно чешуя, которая отлично приспосабливается к фигурной форме кровли, различным деформациям или сдвигам в несущем основании.
Укладка керамической черепицы

1 of 3

— +

3.

Керамическая черепица – это штучный и очень тяжелый кровельный материал. В зависимости от типа черепицы, вес одного элемента может достигнуть 3.5-3.7 кг, а общий вес квадратного метра кровельного покрытия колеблется в диапазоне от 30 до 75 кг.

Именно благодаря такой массивности она очень устойчиво держится на крыше, создавая отличный шумоизолирующий барьер.

Значительный вес материала предусматривает надежную стропильную конструкцию, способную выдержать значительные внешние нагрузки. Когда выбор сделан, то на этапе проектирования постройки здания следует заложить значительное усиление стропил на 15-25 %.

Готовая конструкция крыши накрытая керамической черепицой — в 5 раз тяжелее покрытия из металла и почти в 10 раз весомее  мягкой кровли.

К древесине используемой в стропильной системе, предъявляют особое требование — это идеальная просушка, которая позволит избежать значительной деформации кровли в процессе эксплуатации.
Кровельные элементы керамической черепицы

Расчет нагрузки

Расчет нагрузки выполняется с учетом особенности угла наклона крыши, возможных снеговых, ветровых и дождевых нагрузок для данного региона, дальнейшего обслуживания и способности выдержать тяжелый материал.

Кровельная конструкция, которую используют для керамической черепицы, должна выдерживать нагрузку не менее 250 кг на квадратный метр.

Учитывайте, что при обустройстве жилого чердака дополнительную нагрузку на кровельную конструкцию оказывают: слой теплоизоляции, гипсокартон, который используется в качестве обшивки, мансардные окна.

Общепринято выполнять монтаж данной кровли на жесткое основание, поэтому дощатая обшивка должна иметь соответствующую прочность. При обустройстве жилой мансарды, используют обшивку из досок, накрытых слоем гидроизолирующей пленки или супердиффузной мембраны.

Кровельный пирог для укладки керамической черепицы

Устройство слуховых окон и сквозных выходов

Сквозные выходы в кровле выполняют с использованием специальных проходных элементов для металлочерепицы. Они призваны обеспечивать герметичность конструкции. Такие элементы устанавливаются согласно инструкции производителя так же, как и мансардное окно на металлочерепицу.

В тех местах, где выход проходит сквозь различные слои изоляции (гидро-, паро-, тепло-) необходимо обеспечить герметизацию с помощью клейкой ленты. В стыках между элементами герметизация выполняется с помощью силиконового герметика. Зачастую и герметик и клейкие ленты входят в комплект проходных элементов.

Выступающие слуховые окна обрабатывают аналогично стыкам между скатами. Сперва укладываются нижние ендовы, затем черепица, поверх которой кладут верхние ендовы. Так как между черепицей и верхней ендовой может просочиться влага, то в узел необходимо установить пористый либо универсальный уплотнитель. Нижние ендовы выводятся за линию фронтона для того, чтобы обеспечить надлежащий водосток. Верхние же ендовы подрезают.

Подготовительный этап и расчеты

Монтаж керамической черепицы можно условно разделить на два стандартных этапа. Первый из них заключается в тщательном предварительном расчете и доскональной подготовке, вторая часть работы является непосредственной укладкой.

Сколько нужно купить черепицы?

Банная кровля из натуральной черепицы может иметь один, два, четыре или более скатов, расположенных под разным углом. Монтируется черепица с перекрытием-нахлестом, размер которого зависит от крутизны крыши. Значение, полученное посредством вычитания из полной длины керамического элемента отрезка, требующегося для формирования перекрытия, является полезной длинной материала. Полезная ширина указывается изготовителем в технических документах.

Исходя из полученной в результате умножения этих «полезных» параметров площади, вычисляется количество штук, необходимых для обустройства одного метра кровли. Но лучше посчитать количество горизонтальных рядов и вертикальных аналогов, разделив соответствующие величины крыши на полезную ширину и длину. Все полученные результаты округляются в сторону увеличения с расчетом, что целые керамические детали нужно будет обрезать.

Рассчитали? Теперь к результату добавьте еще ряд черепицы, как положено при работе со строительной керамикой, на «бой» и обрезку. Не забудьте, используя те же значения, рассчитать количество доборных деталей для обустройства фронтонов и конька.

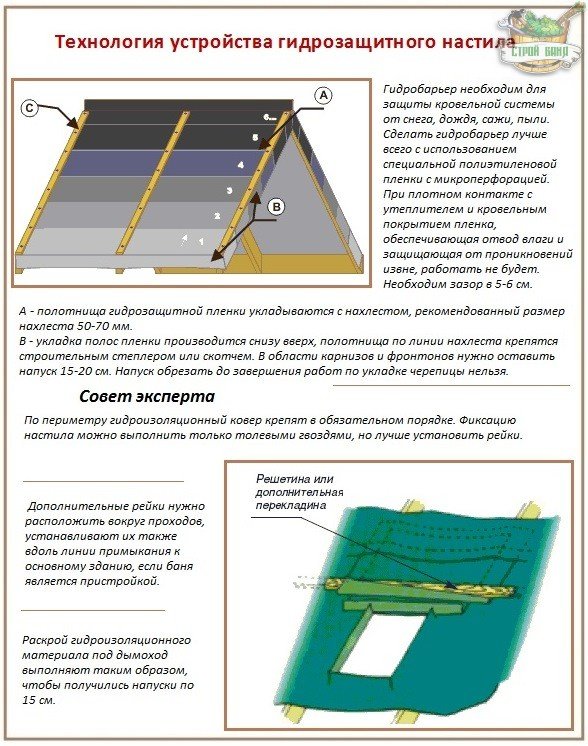

Расчет материала для гидроизоляции

Правильный монтаж натуральной черепицы на крыши с крутизной до 22º выполняется с обязательной укладкой гидроизоляционной прослойки. Рекомендовано использовать рулонный мембранный материал, настилаемый с нахлестами полотен по 10 см, с напусками по линиям фронтонных и скатных свесов по 15 см, с перехлестами через выступающие углы по 15-20 см. Количество материала рассчитывается посредством умножения общей площади скатов на 1,4.

Напуск нужно будет оставить в зоне прохода дымохода и в зоне примыканий стен, если баня пристроена к жилому зданию.

Расчеты стропильных ног и обрешетки

Приблизительный вес натуральной черепицы, приходящейся на 1 м² кровли, составляет 40 кг. Приплюсовать нужно еще и снеговую нагрузку, характерную для конкретного региона. Следовательно, стропильная система должна быть достаточно мощной. Но для ее сооружения необязательно использовать толстый брус, достаточно сократить шаг установки стропильных ног. Оптимальный выбор для стропильной ноги – брус с прямоугольным сечением с размерами сторон 75 и 150 мм, можно чуть больше и меньше. Монтировать фермы рекомендовано через 90 см, еще лучше через 60 см.

Для сооружения обрешетки купить нужно брус с размерами 50×50 мм, подойдет и прямоугольный аналог 40×60 мм.

Количество рядов обрешетки равно количеству горизонтальных рядов черепица плюс один ряд, проходящий вдоль карнизного свеса.

Сколько потребуется крепежа?

Для крепления нужны оцинкованные шурупы и специальные кляймеры. Фиксируют элементы керамического покрытия в зонах повышенной ветровой нагрузки. В обязательном порядке крепится нижний ряд, проходящий вдоль линии карниза, ряд вдоль фронтона и конька. Если монтаж кровли из натуральной черепицы выполняется на крутой крыше с уклоном более 50º, дополнительно в шахматном порядке фиксируются рядовые элементы. В таком варианте одна закрепленная черепица будет удерживать верхних и нижних «соседей».

Важный этап подготовки – проверка

Перед сооружением обрешетки под керамическое покрытие во избежание досадных ошибок и перекосов размеры обустраиваемой стропильной системы нужно измерить.

• На данном этапе можно скорректировать направление горизонтальных решетин, расположив их по веерному принципу. В таких ситуациях расстояния между решетинами увеличивают в сторону фронтона с большим размером.
• Отклонения в вертикальном направлении устраняются идентичным веерным методом, посредством формирования незначительного люфта элементов в необходимом направлении.

Начинают проверку с диагоналей по скатам. Если их размеры не совпадают, промерить нужно каждую из сторон скатного прямоугольника отдельно.

Монтаж водослива

Наибольшая площадь проекции крыши, с которой может отводится вода через один водосток, не должна превышать 150 квадратных метров. Сток воды должен быть направлен от ендов к фронтонным свесам.

Водосточная система любой конфигурации собирается из типовых элементов.

Вдоль карнизного свеса крепления желоба устанавливаются с шагом не более 70 см. Уклон водосточного желоба должен быть не менее 3 мм на каждые погонный метр. Исходя из этого, крепления желоба размещаются и нумеруются.

Ближайшая к стене кромка желоба должна быть выше дальней кромки на 1см.

Будущий наклон желоба регулируется сгибанием его крепления под заданным углом. Эта операция выполняется с помощью кронштейногиба. На карнизном свесе фиксируется шурупами первое и последнее крепление, затем с помощью двух шнуров выставляются промежуточные крепления желоба с заданным шагом.

На смонтированное крепление устанавливается предварительно собранный водосточный желоб. В тех местах, где предполагается установка водосточной трубы, на водосточный желоб надевается сток желоба и вырезается отверстие соответствующего диаметра.

К стене здания крепится хомут водосточной трубы и собирается сама труба с необходимыми коленами и соединительными элементами.

Торцы водосточного желоба на фронтонах закрываются универсальным наконечником-заглушкой. Чтобы желоб не мешал установке нижней фронтонной черепицы, её следует заранее примерить на фронтальном свесе и при необходимости укоротить желоб.

Для соединения прямых участков желоба под хребтами вальмовой кровли и под ендовой, используются наружные и внутренние угольники. Прямые элементы желоба соединяются стыковочным элементом и закрываются внутренней скобкой.

С помощью кляммеров, которые крепятся к дополнительной обрешетке, устанавливается пластиковый фартук свеса. Свободной стороной он цепляется за желоб и предотвращает попадание воды на стену и конструкции кровли.

Этап 7. Обустройство ендовы

Устройство ендовы на кровле из металлочерепицы

Для каждой ендовы крепится дополнительная доска. Монтаж в данном случае начинается снизу и выполняется внахлест в 25-30 см. Ниже уровня карниза обрезается нижняя планка, по ней производится отбортовка. Под каждую обортовку и конек подкладывается уплотнитель.

Ендова

Между осью и листами остается зазор (минимум 8-10 см). В обрезанные листы в полутора сантиметрах от штамповочной линии закручиваются шурупы. Вместе с тем при фиксации крепеж производится в 25 см от оси ендовы. Если все было сделано правильно, то по окончании работ лист в месте крепежа будет соприкасаться с доской, где расположена ендова.

Установка нижней ендовы начинается до монтажа кровельного материала, так как вода с него должна стекать именно в этот доборный элемент

Для прикрытия обрезанных листов используются декоративные накладки, при установке которых нужно помнить о некоторых важных моментах:

• установка должна выполняться снизу вверх;
• между черепицей и накладкой не нужно укладывать уплотнитель;
• изделия ложатся внахлест (минимум 10 см);
• саморезы, используемые для фиксации накладок, не должны повреждать ендову.

Зачастую начало и окончание ендов находятся на скате кровли. Возьмем, например, монтаж слухового окна. Здесь под ендову подкладывается отдельная доска. Для самого окна в листе проделывается вырез, а вдоль стенок укладывается уплотняющий материал. При этом карнизный свес перекрывается планкой.

Затем фиксируются планки ендовы, предварительно обрезанные по краям. Вышедшая часть должна предельно плотно пристать к листу черепицы.

Цены на различные виды черепицы

Черепица

Как крепить металлочерепицуКак крепить металлочерепицуПравила крепления металлочерепичных листов саморезамиСхема укладки листов
