Самостоятельная укладка фундаментальных блоков

Производство блоков

ФБС производятся в форме параллелепипеда, для чего используются керамзитобетон, тяжелый бетон и силикатный бетон средней плотности. Блоки не армируются. Для производства бетонных блоков применяются различные технологии, среди которых естественная сушка и пропарка. Наиболее важным компонентом материала служит бетон высокого качества, обеспечивающий отличные эксплуатационные характеристики. В торцевых частях блоков имеются пазы, заполняемые раствором при монтажных работах.

Порядок производства ФБС:

• Готовится смесь из бетона с использованием цемента, воды и заполнителя
• Раствор загружается в форму для блока
• Раствор уплотняется в форму для ФБС
• Готовые блоки по истечении суток вынимаются

Согласно требованиям, бетонные блоки производятся из бетона определенного класса прочности В7,5 либо В12,5. Конечное изделие является морозостойким, водонепроницаемым и плотным. Сочетание этих качеств позволяет эксплуатировать ФБС на протяжении десятилетий.

Пошаговая инструкция по монтажу

Важнейшим этапом строительства фундамента из ФБС является грамотное проектирование.

Такую работу следует поручать профессиональным строителям, экономия на услугах специалистов может привести к серьезным последствиям, вплоть до преждевременного перехода здания в аварийное состояние.

На подготовительном этапе выполняется:

• разработка чертежей;
• проводятся необходимые расчеты;
• составляется четкий план работ.

Непосредственно перед началом строительства необходимо:

• подготовить стройплощадку,
• убрать мусор и лишнюю растительность,
• обеспечить беспрепятственный доступ для заезда спецтехники на территорию.

Земляные работы

Блоки могут укладываться в траншеи или котлован (если в здании планируется обустроить подвал). Ширина траншей высчитывается не по размерам ФБС, а по основаниям монолитных подушек, поскольку они являются более широкими.

Перед началом земельных работ необходимо выполнить разметку:

1. определить углы здания,
2. обозначить их маяками,
3. между ними протянуть прочный шнур.

Глубина траншей и котлованов может составлять 1000-1400 мм. Это зависит от количества рядов блоков ФБС, уровня промерзания грунта и других факторов, учитываемых при разработке проекта.

Устройство подушки

Чтобы исключить вероятность проседания фундамента и стен здания, на дне траншей и котлованов обустраивают подушки.

Для их создания используют песок (нижний слой толщиной до 200 мм) и щебень (засыпается поверх песка таким же слоем).

Материалы необходимо засыпать поэтапно, через каждые 10 см нужно утрамбовывать пласты, чтобы придать им необходимую плотность.

Трамбование целесообразно выполнять при помощи специальной виброплиты. Чтобы добиться более качественного уплотнения и ускорить процесс, следует обильно увлажнять материал.

Обустройство подошвы

Подошву, на которой в дальнейшем будут установлены блоки ФБС, можно изготовить двумя способами:

1. из готовых блоков ФЛ;
2. путем создания монолитной конструкции.

Первый способ более простой и менее затратный. Блоки ФЛ чаще используют на плотных малоподвижных грунтах. Изделия размещают поверх подушки, после чего заполняют бетоном швы между ними.

Поверх гравийно-песчаной подушки создают опалубку из обрезных досок, внутри нее размещают арматурных каркас в два уровня (верхний и нижний). Далее опалубку заполняют бетонной смесью, марка которой выбирается индивидуально для каждого проекта.

Когда бетон наберет заданную прочность (1-2 недели), можно приступать непосредственно к монтажу ФБС.

Укладка блоков

Для установки ФБС используется автокран, поскольку ручная кладка невозможна из-за большого веса изделий (1-2 тонны, в зависимости от размеров).

Блоки укладываются на цементный раствор, которым также заполняют и вертикальные швы между элементами.

Монтаж ФБС начинают с угловых зон. По первым установленным блокам протягивают шнур, который используют для более ровной установки следующих блоков.

Создание армопояса

Когда все блоки ФБС установлены по периметру фундамента, необходимо подготовить армирующий пояс. Этот конструктивный элемент служит для упрочнения основания и повышения его прочностных характеристик.

Первый этап – создание опалубки. Для этого поверх блоков ФБС устанавливаются обрезные доски, которые необходимо надежно закрепить между собой.

В опалубке устанавливается арматурный каркас из стальных прутьев толщиной не менее 12 мм. Количество арматуры и размеры ячеек, образуемых продольными и поперечными металлическими стержнями, определяется при разработке проекта. В большинстве случаев устанавливается от 2 до 4 продольных прутьев.

Завершающий этап – заливка бетонной смеси в опалубку. После ее затвердевания деревянный каркас демонтируют.

Обустройство гидроизоляции

Железобетонные блоки ФБС чувствительны к воздействию грунтовых и атмосферных вод, поэтому создание гидроизоляционного слоя является обязательным этапом строительства фундамента.

Допускается использование любых подходящих материалов – как рулонных, так и жидких.

Во многих проектах применяются битумные мастики, которые легко наносятся на боковые поверхности блоков и обеспечивают надежную защиту от влаги.

Краткое описание

Одной из разновидностей строительных работ по возведению фундаментов является монтаж фундамента из блоков ФБС. Несмотря на то, что во многих европейских странах отказались от сборных фундаментов, в России они по-прежнему популярны и широко применяются для построек любого типа. Данный фундамент имеет большой запас прочности и с легкостью выдержит коттедж или частный дом.

Фундамент из блоков ФБС возводится за несколько дней без предварительной подготовки. Причем сделать это может человек, не обладающий специальными навыками и опытом строительства.

Фундамент из блоков ФБС можно сделать за пару дней, что делает строительство из них предпочтительным тогда, когда нет времени на монтаж монолитных конструкций. Конструкциям из блоков ФБС не требуется времени для набора прочности, строительство стен может быть начато сразу после их возведения. Сложить такой фундамент несложно, с этим можно справиться и своими силами, даже при отсутствии опыта и специальных знаний. При этом не нужен монтаж опалубки и выполнение армирования.

Что касается финансов, то монтаж фундамента из ФБС является более экономным, чем все остальные виды подобных построек. Сделать расчет количества необходимых стройматериалов несложно. Хоть кубометр блоков и будет стоить немного дороже кубометра бетона, вы сэкономите на возведении опалубки и вязании арматуры. Земляные работы и в том, и в другом случае будет одинаковыми, поэтому они не берутся в расчет. Если вы решите построить прерывистый фундамент, или использовать в строительстве бывшие в употреблении блоки, экономия будет еще более значительной.

Фундаментные блоки ФБС имеют различные размеры. Выбор того или иного виды блоков зависит от габаритов будущего здания.

Блоки ФБС могут иметь различные размеры – длину от 780 до 2380 мм и ширину от 300 до 600 мм, однако высота у всех одинаковая – 580 мм. В боковых частях блоков имеются пазы, забиваемые при монтаже бетонным раствором. Монтаж фундамента лучше всего осуществлять с использованием блоков, имеющих длину 2300 мм, строительство фундаментов из этих блоков предполагает меньшее количество вертикальных швов и большую прочность конструкции. Кроме того, сделать фундамент из таких блоков гораздо проще и быстрее, а затраты на услуги рабочих и крана в таком случае минимальны.

Способ экономии средств

Плиты подушки можно укладывать с таким расстоянием, чтобы опирание вышележащего блока обоими концами приходилось на железобетонные элементы. Зазоры между сборными ФЛ забивают землей и трамбуют. Экономия от такой прерывистой установки составляет около 22 – 25%, что ведет к уменьшению стоимости строительства сборного фундамента.

Иногда применяют сухую смесь, разведенную водой, для заделки стыков между сборными конструкциями. Это удобно, но можно удешевить стоимость за счет приготовления обычного цементно-песчаного раствора в концентрации 1 : 3 (цемент и песок, соответственно).

Организация строительной площадки включает правильное складирование блоков на расстоянии вытянутой стрелы крана. Так не придется искать дополнительное место перед установкой блоков в монтажное положение и перебазировать подъемные механизмы.

На этапе возведения нулевого цикла используют небольшие автомобильные краны подходящей грузоподъемности, которые легко справятся с фундаментными блоками. Рельсовые башенные краны подключают на этапе возведения второго и дальнейших этажей, когда автокраны уже не смогут доставать до требуемой высоты.

Монтаж блоков ФБС: пошаговая инструкция

Для закладки своими руками обязательно потребуется грузоподъёмная техника. При проектировании цокольного этажа не обойтись без котлована. Если у строения отсутствует подвал, выройте траншеи вдоль периметра.

Чтобы правильно установить блоки ФБС потребуется следовать условиям, которые предполагает следующие технологические этапы:

1. Сначала выполняется проектирование, определяют норму расхода раствора на монтаж блоков ФБС. В большинстве случаев блочная опора первого ряда делается шириной около 40 см. Следующие ряды уменьшите до 30 см. Сделав предварительный расчет фундамента из блоков ФБС, зная их количество и габариты, можно уже делать покупку в специализированном магазине.

Обратите внимание! Вам необходимо сразу определить места вывода инженерных коммуникаций для подбора блоков с учётом этих расчётов и сделать чертеж. Сейчас у кладочных элементов присутствуют специально подготовленные отверстия

Если это не учитывать, то потребуется сверлить отверстия, что добавит лишних затрат времени, финансов и усилий.

1. На втором шаге выполняются земляные работы, перед этим изучается строительная площадка. Подыскивается место для крана, чтобы ему ничего не мешало при работе.

Определите углы будущего строения, вбейте колышки. Протяните между прутьями верёвку и выставите промежуточную разметку по местам предполагаемого обустройства стен с внутренней и внешней стороны.

Затем выройте котлован с глубиной, равной области промерзания, прибавив 20-25 см. В определённой местности размер глубины промерзания достигает двухметровой отметки. Тогда такие действия нецелесообразны. «Золотой серединой» считают 80-100 см. Вдоль периметра на оставшемся пространстве площадке рекомендовано снимать верхние слои почвы (10-20 см).

Рытье котлована

1. На третьей стадии обустраивается подошва. Для этого используют песчаную подушку или бетонное основание. Последний вариант используют при неустойчивой почве, но он значительно увеличивает расходы сил, финансов и времени. До того, как появится подготовленная утрамбованная песчаная подушка, оба варианта работ выполняются в одном порядке. В случае использования бетонной опоры устанавливается опалубка, и закладываются арматурные прутья.

Подготовка песчаной подушки

Заранее подготовьте щебёнку, песок, арматурные прутья, выровняйте котлован, засыпьте на 10-15 см песком, потом полейте водой и утрамбуйте. Песчаную подушку засыпьте щёбенкой на 10 см и утрамбуйте.

1. Теперь монтируется опалубка и армирующая сетка. Скрепите доски, составляющие опалубку. Она выставляется вдоль котлованных стенок, для ровности используют уровень.

Установка опалубки для монолитной подушки

Из арматурных прутьев связывается сетка, используя гибкую проволоку. Чтобы закрепить сетку забиваются в основание арматурные прутья. Если планируется большое строение, армированные слои увеличиваются.

Армирование монолитной подушки

1. На пятом шаге заливается подушка. Обустроенная конструкция медленно и равномерно заливается раствором. Чтобы удалить лишний воздух, проткните заливку прутом. Разровняйте верхнюю часть подушки, и оставьте на три-четыре недели. В жаркое время содержимое поливается водой во избежание потрескивания.

Заливка монолитной подушки

Чтобы выгнать воздух и равномерно распределить бетон, нужно использовать вибратор

Готовая монолитная подушка

1. Установку блоков ФБС выполняют с помощью крана, а люди выравнивают их расположение.

Расстановку начинают с углов, а между них натягивают верёвку и продолжают раскладку блоков ФБС по уровню до конца. В вертикальные швы наливают раствор, чтобы укладывать следующий ряд блоков ФБС в обратном направлении. От углов и наружной части постепенно переходите на внутренние перегородки. Для правильности используйте уровень.

Монтаж блоков ФБС

1. Гидроизоляцию выполняют с помощью жидкой мастики, тщательно промазав стенки внутри и снаружи. Можно предусмотреть дополнительный слой рубероида, чтобы улучшить гидроизоляцию.

Гидроизоляция фундамента из блоков ФБС

1. Часто, чтобы упрочнить конструкцию монтируют армопояс. Потом по этому поясу укладывают плиты перекрытия.

Фундаментные заводские заготовки имеют высокую прочность и удобны в использовании, что можно узнать из отзывов. С помощью них можно построить основание и цокольный этаж за короткий срок

Для надёжности и долгой эксплуатации крайне важно полностью соблюдать условия технологии

Плюсы и минусы

Применение блоков ФБС при строительстве ленточных фундаментов целесообразно по нескольким причинам:

• Быстрый монтаж. Железобетонные блоки укладываются при помощи автокрана, благодаря чему строительные работы могут быть выполнены в течение 1-2 дней.
• Низкая трудоемкость работ. При использовании ФБС не требуется привлекать большое количество рабочего персонала, тратить дополнительное время на подготовку значительных объемов цементно-песчаной смеси.
• Долговечность. Фундаментные блоки, изготовленные в заводских условиях, строго соответствуют требованиям ГОСТ. Это дает сборным фундаментам весомое преимущество перед монолитными, при строительстве которых могут быть допущены ошибки в процессе расчета пропорций компонентов бетона.
• Высокая несущая способность. Конструкции из ФБС способны выдерживать значительные нагрузки, что делает их пригодными для возведения не только частных домов, но и тяжелых многоэтажных построек.

К недостаткам относятся:

• конструкции из железобетонных блоков требовательны к качеству теплоизоляции;
• ФБС не всегда может использоваться на пучинистых и переувлажненных грунтах;
• под основания необходимо укладывать специальную железобетонную подошву.

Типы фундаментов из блоков и особенности их устройства

Столбчатое основание идеально подходит для возведения небольших зданий на пучнистых грунтах, в песчаных почвах и почвах с высоким уровнем подземных вод на участке

Из блочных строительных элементов можно выстроить два типа каркасов:

• Столбчатый;
• Ленточный.

Столбчатое основание идеально подходит для возведения небольших зданий на пучнистых грунтах, в песчаных почвах и почвах с высоким уровнем подземных вод на участке. Кроме того стоит отметить, что столбчатый блочный фундамент является отличным решением для кислотных почв и строительства легкого деревянного дома.

Ленточный сборный контур подходит для любых каменных тяжелых строений в один уровень.

• При укладке блоков в единое основание допускается небольшое отклонение по горизонтали, которое может составлять не более 15 см на каждые 10 метров каркаса. Толщина межблочных швов должна быть не более 1,5-2 см.
• Монтаж строительных элементов в единый каркас начинается всегда с устройства песчано-гравиевой подушки. Сначала кладут гравий толщиной до 10-15 см. После этого укладывают слой песка толщиной 5-7 см. При этом песок нужно тщательно трамбовать, предварительно смочив его. Трамбовку проводят до тех пор, пока на поверхности песчаной подушки не будет оставаться следов ног.
• Блоки ФБС начинают укладывать с углов будущего дома.
• Второй ряд кладки «кирпичей» начинают только после проверки первого ряда на горизонталь. Поскольку именно этот параметр обеспечивает прочность основания.
• Стоит помнить, что если упустить уровень горизонтали кладки блоков, то исправить ситуацию в дальнейшем будет сложно. Кроме того, фундамент потеряет свои прочностные характеристики.
• Строительство блочного фундамента ленточного типа всегда начинается с копки траншеи. Причём её параметры должны быть немного больше, чем спроектировано. Зазор необходим для выполнения качественной гидроизояции готового основания.

Основные этапы работы

Строительство данного типа фундамента можно легко выполнить самостоятельно, специальных навыков для этого не требуется. Главное правильно соблюдать технологию строительства и не торопиться.

1. Подготовительные работы. В первую очередь нужно подготовить сам участок. Для этого надо срезать верхний слой почвы, растения также все удаляются. Как правило, удаляется около 30 см почвы. Под основанием это оставлять не рекомендуется. Если строительство планируется на глиняном участке, то ко всему вдобавок нужно положить гравийно-песчаный слой, толщина которого зависит от характеристик грунта. Помимо очистки, поверхность участка нужно тщательно выровнять.
2. План постройки. На поверхность земли требуется перенести схему строения с чертежей, используя для этого колышки и бечевку. Следует четко следить за полным соответствием с бумажным вариантом, поскольку от этого целиком зависит надежность и качество выполнения работ. Устройство столбчатого основания
3. Подготовка ям. Помочь в этом может экскаватор. Однако если вы не располагаете денежными средствами, с помощью лопаты вручную выполнить работу тоже можно. Ямы должны располагаться по осям. Укрепление ямы зависит от ее размеров. Если глубина не больше 1 м, то процесс укрепления можно упустить. В ином случае, копать яму придется с откосами и укреплять деревянными досками с распорками. Размер углубления тоже важен. Яма должна быть на 30 см больше предполагаемой глубины строящегося основания. Это нужно для того, чтобы была возможность сделать гравийно-песчаную подсыпку. Ширина тоже должна быть чуть больше для того, чтобы заливаемая опалубка, а также распорки чувствовали себя достаточно свободно.
4. Обустройство опалубки. Столбчатый фундамент из бетонных блоков требует хорошей опалубки. Для этого вам понадобится некоторое количество досок, толщина которых около 40 мм, а ширина – 150 мм. Возможен вариант использования ДСП, стального листа или влагостойкой фанеры, как альтернативу деревянным распоркам. Доски или другой выбранный материал необходимо ставить непосредственно к бетону.
5. Армирование фундамента. Данную процедуру нужно проводить в горизонтальном направлении. Используют для этих целей стержни А3, диаметр которых около 12-14 мм. Горизонтальные перемычки для этого нужно ставить на расстоянии друг от друга около 20 см. В качестве перемычек можно взять проволоку, диаметр которой около 6 мм. Для связывания столбов с самим ростверком через армированный каркас, нужно расположить стержни таким образом, чтобы стержни арматуры выходили над обрезом основания не менее 10-15 см.
6. Заливка столбов основания. Инструкция строительства этого фундамента требует заливку самих столбов. Заливать бетон необходимо в те трубы, которые будут и дальше находиться в земле вместе с самим фундаментом. Укладывать бетон необходимо слоями. Толщина каждого слоя должна составлять около 20-30 см. Подготовка к заливке столбов
7. Обустройство гидроизоляции столбов. Любой фундамент нуждается в защите от влаги. Для этого подойдут давно известные материалы, такие как, мастика горячего, а также холодного изготовления, оклеенные мембраны, а также обыкновенные битумный рубероид. Какой материал выбрал, решать вам. Строгих правил тут нет.
8. Строительство самого ростверка. Эта конструкция позволяет сделать столбчатый фундамент из блоков более крепким и надежным. Выполнять ростверку можно из железобетонных рандбалок или делать монолитным. В первом случае нужно достаточно хорошо соединить перемычки, используя для этого обрезки арматуры, которые нужно приварить горячей сваркой к монтажным петлям. После этого требуется усиление самой опалубки, а затем залить все бетоном, в том числе и арматурный каркас. Для этих целей подойдет бетонки марки М200. После этого бетону нужно дать время остыть, после чего, нужно провести гидроизоляцию, все образовавшиеся пазухи засыпать, и в конце производить укладку плит перекрытия.

Сотрудничество с ЗСК

Довольные клиенты успели оценить преимущества партнерства с нами:

• Широкая линейка материалов для строительства.
• Индивидуальный подход к производству. Вы можете заказать бетонные конструкции нестандартных параметров.
• Цены от производителя.
• Высокое качество. Железобетонная продукция изготавливается в соответствии существующих требований и норм.
• Собственная служба доставки. Что гарантирует транспортировку заказа в соответствии всех правил.

Мы готовы к продуктивному диалогу и нацелены на долгосрочное сотрудничество, поэтому стремимся максимально удовлетворить запрос каждого заказчика.

Почему блоки ФБС пользуются такой популярностью?

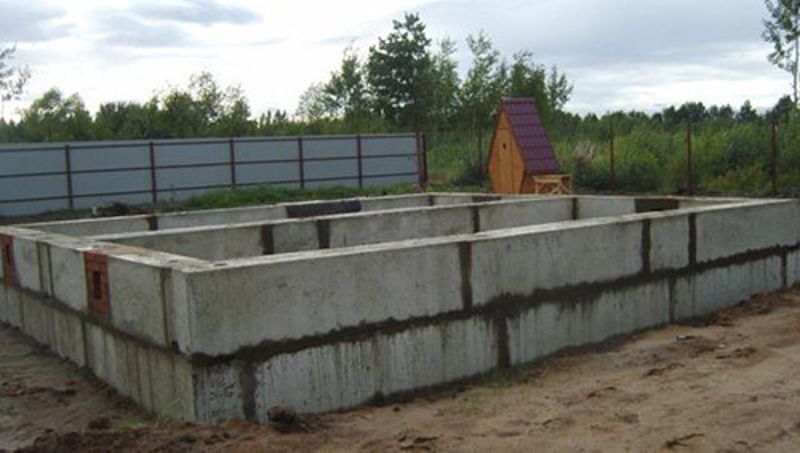

Фундамент из бетонных блоков ФБС – для дома из кирпича.

В зависимости от размеров и массы, они отлично подходят для строительства фундаментов и несущих стен. Вот только массу будущего здания стоит учитывать, ведь она огромная, если использовать бетонные блоки такого типа.

Но, несмотря на массу изделий, здание получится прочным и надежным, способным выдержать даже шквальный ветер. А самое главное, что все сооружение можно сделать своими руками максимально быстро.

Основные преимущества:

• быстрота монтажа;
• простота конструкции без наличия специальных строительных знаний;
• прочность, устойчивость, надежность и высокая степень амортизации при сезонных подвижках почвы;
• все элементы основания формируют единую монолитную конструкцию за счет фабричных крепежных элементов.

Единственные недостатки, через которые ленточные сборные основания не получили распространения, это необходимость часто использовать мощную подъемную технику.

Технология строительства

Сооружение блочного фундамента ленточного типа осуществляется в таком порядке:

1. Предварительно необходимо провести расчет размеров и приобрести материалы в нужном количестве.
2. Специалисты советуют начинать строительство с построения плана здания.
3. Вырываются траншеи, предназначающиеся для размещения блоков. Их глубина должна находиться на уровне промерзания почвенного слоя.
4. Днище котлована готовится под размещение этих блоков.
5. Нужно увеличить площадь опоры фундамента данного типа за счет использования так называемой подушки, которая представляет собой специальный трапециевидный блок, способствующий максимально равномерному распределению нагрузки по всей площади грунта.
6. Следующий шаг заключается в укладке блоков. При сооружении ленты следует позаботиться о том, чтобы толщина цементной стяжки составляла не менее двух сантиметров.
7. Устройство гидроизоляции с помощью рубероида либо какого-нибудь другого аналогичного материала.
8. Боковые стороны конструкции, которые соприкасаются с почвенным слоем, тщательно пропитываются битумом.
9. В конце нужно полностью заполнить все имеющиеся пазухи.

Современная технология строительства блочного столбчатого основания предусматривает выполнение следующих этапов:

1. Перед началом выполнения работы необходимо предварительно подготовить площадку – тщательно очистить от различного мусора, а также выровнять участок.
2. Если сооружение здания происходит на местности с глинистой почвой, нужно позаботиться о создании подсыпки из гравия.
3. Выполняется разметка строительной площадки, которая заключается в нанесении отметок на места, где планируется установка опор.
4. Необходимо из блоков сформировать столбы длиной менее одного метра и залить каждую отдельную конструкцию бетонным раствором.
5. Проводится монтаж распорок, сделанных из деревянных брусков.
6. На дне ямы следует сделать так называемую подушку из щебня и песка с целью обеспечения дополнительной защиты будущего здания от просадок по тем или иным причинам.
7. Создается опалубка, конструкция которой возводится с помощью деревянных щитов. Для получения опалубки несъемного типа нужно использовать трубы из металла и асбестоцемента.
8. В обязательном порядке проводится армирование опор – монтируются арматурные прутья, а также крепится проволока для горизонтальных перемычек.
9. После завершения выполнения работы по связыванию арматуры необходимо приступать к заливке строения бетонным составом. Раствор нужно утрамбовывать таким образом, чтобы он максимально плотно прилегал к стенкам конструкции и почве. Это позволяет исключить появление пустот.
10. Одним из важных этапов считается обеспечение качественной гидроизоляции, которая создается с помощью прочной рубероидной прослойки, накладывающейся поверх блоков.
11. Затем создается составляющая в виде ростверка.
12. Перемычки соединяются тонкими арматурными прутьями, образуя надежный каркас.
13. Бетонным раствором заливается полученная форма и оставляется в покое до полного высыхания вещества.

Технология установки фундаментных блоков ФБС

Под аббревиатурой ФБС понимают блоки фундаментные, стеновые. Некоторые строители называют их стенами подвальных помещений. Основное предназначение изделий – сооружение всевозможных конструкций, которые можно эксплуатировать от -70° мороза до +50° жары. Монтаж блоков возможен на любом типе грунта в любом климатическом регионе страны.

Подготовка подошвы

Установка фундаментных блоков начинается после разбивки осей будущего основания. Стартует эта процедура с выноса на местность углов фундамента и всех его осей. Для этого используются «скамейки» обноски и ручной обмер всех параметров.

Монтаж ФБС производится на хорошо утрамбованную подушку из песка-отсева, если проектная документация не предписывает устройство иного типа основания. Грунта в подошве выравнивается строго по проектным ориентирам.

Что касается участков с песчаным грунтом, подушку на них можно не делать – достаточно хорошо уплотнить саму почву. Если монтаж будет производиться на песчаную подложку, ее толщина должна быть более 5-ти см, оптимальное же значение – 10 см.

Песчаное основание под блоки ФБС должны выступать с каждой стороны на 20-30 см, это предотвратит свисание фрагментов с опоры. Чтобы увеличить несущую способность основания будущего здания и несколько компенсировать вес блоков ФБС, в качестве основания выкладываются специальные подушки – ФЛ. Эти строительные элементы выполняют единственную функцию – расширяют подошву опоры.

Непосредственно сам монтаж

Ручной монтаж фундаментных блоков практически невозможен, поэтому для работ привлекается подъемная техника. Связано это в первую очередь с тем, что вес фрагментов будущего основания немаленький.

Диапазон размеров ФБС чрезвычайно широк

Началу строповки должен предшествовать тщательный осмотр положения крана – гусеницы и колеса машины должны располагаться за границами призмы возможного обрушения.

Монтаж выполняется поэтапно и подразумевает соблюдение определенной последовательности действий:

1) укладка угловых маячных блоков, а также разметка опорами участков стенового пересечения;

2) натяжение по грани угловых маяков причалки, равнение по ней промежуточных блоков;

3) когда закончен один ряд, причалка поднимается выше и все равно выступает ориентиром;

4) расположение блоков согласно плану контролируется по рискам, нанесенным на верхние грани фундамента, при этом используется отвес или теодолит;

5) при неровной укладке блока он поднимается краном, основание выравнивается и фрагмент опускается обратно. Тягать блоки и применять ручной способ формирования основания – неразумно;

6) установка ФБС ведется «вразбежку» по типу кирпичной кладки – блоки фиксируются на цементном растворе, число рядов – от 3 до 5.

Кладка стеновых блоков производится на раствор, вертикальные швы – перевязываются на глубину до 40 см (зависит от типа грунта: просадочные, сильносжимаемые, набухающие и т.д.).

Некоторые особенности процесса

Вес конструкции не позволяет повсеместно использовать ручной метод формирования фундамента, но в частном домострое встречаются случаи самодельного производства блоков более меньшего объема и устройство на их основе опоры для дома. Ручной способ перемещения заводских блоков ФБС, вес которых варьирует в диапазоне 0,31-1,96 т, физически невозможен.

Перед укладкой на подошву стеновые блоки очищаются от грязи, смачиваются водой из шланга и располагаются на цементном растворе толщиной 20 мм. В вертикальные зазоры по ходу монтажа наливается раствор, который в обязательном порядке штыкуется для избавления от воздушных пустот.

Если длины всех блоков, уложенных в одну линию, недостаточно для стороны здания, строители делают между строительными фрагментами промежутки. В эти зазоры помещают доборные блоки или монолитные вставки, именуемые пломбами. Кроме того, часто между ФБС элементами оставляют промежутки для прокладки инженерных коммуникаций.

Когда выполнен полный монтаж фундаментных блоков, излишки раствора срезаются, а недостатки – заполняются снова .

Важно: толщина блоков фундамента не обязательно должна быть шире стен основного здания, но максимальный свес стены с одной стороны не может превышать 13 см

Пошаговая инструкция строительства сборного фундамента из готовых ФБС

Рассмотрим, как сделать фундамент из блоков ФБС, как правильно класть блоки и пошаговую инструкцию этих работ.

Шаг 1

Для дома из блоков проводят расчет нужного их количества. Он ведется одним из вариантов:

1. По требуемой длине прямолинейных участков. Длину участка делят на длину самого длинного блока и округляют до меньшего целого числа. Оставшуюся часть дополняют доборными ФБС меньшей длины.
2. По общему объему сборного фундамента. Рассчитывают и суммируют, объем всех прямолинейных участков и делят сумму на объем стандартного ФБС.

Результат округляют до ближайшего целого числа. Остаток выводят в виде промежутков между стандартными блоками, которые заполняют или доборными ФБС, или частями, отколотыми от одного из них.

Оба способа дают погрешность, которую компенсируют заполнением зазоров бетонным раствором.

Шаг 2

Земляные работы при строительстве фундамента из блоков ФБС своими руками.

Варианты:

1. Дом без подвала. Роется траншея шириной на 200–300 мм больше толщины фундаментной стены. Ее дно выравнивается.
2. Дом с подвалом. Вариантов два:

• роется котлован под весь подвал и в нем из ФБС строится коробка подвала;
• роются траншеи для раскладки фундаментных блоков и в них монтируются блоки, при этом требуется малый объем земляных работ. Траншея – на толщину блочной фундаментной стены и на дополнительный зазор, необходимый для опускания краном или манипулятором.

Шаг 3

На дно траншеи засыпается слоями песчано-гравийная подушка.

Ее укладывают под блоки ФБС на прочных тяжелых грунтах, выдерживающих большую нагрузку. Толщина рассчитывается при проектировании. Без проекта ее можно сделать толщиной 150 – 250 мм после смачивания и трамбовки или вибрирования.

На слабых грунтах в верхний слой песчаной подушки добавляют щебень крупностью 10–20 мм. Толщина слоя щебня должна быть по проекту, обычно не менее 200 мм. Щебень сверху засыпается песком и трамбуется вместе с ним.

Строительство фундамента из блоков ФБС в обводненных грунтах требует:

• дренажного стока, который делается, например, в песчано-гравийной подушке;
• или прокладки дренажных трубопроводов по периметру фундамента.

Шаг 4

Монтаж фундамента из ФБС или их раскладка в траншее.

Если железобетонная блочная «подушка» из блоков ФЛ не используется, то ФБС раскладываются начиная с углов здания. Обычно для этого используется подъемный кран соответствующей грузоподъемности. Зазоры заполняют цементно-песчаным раствором (ЦПР). Промежутки большой ширины могут заполняться доборными блоками или бетонным раствором.

Как класть блоки ФЛ на фундамент?

• При использовании железобетонных ФЛ их укладывают первым рядом на щебне — песчанной подушке.
• Укладку фундаментных ФБС ведут вторым и последующими рядами. Пример такой кладки – кирпичная кладка в «шахматном порядке» с перехлестом на половину длины. Как класть первые блоки? Монтаж фундаментных блоков начинается на углах. Заполнение ряда ведется от углов к его середине.
• Установка производится на ЦПР.

Шаг 5

• Верхний ряд «накрывают» монолитным железобетонным поясом. Его толщина, вид и качественные характеристики бетона, вид арматуры (стальная или композитная) и степень армирования определяется проектом фундамента.
• Для обеспечения прочности на изгиб в вертикальной плоскости пояс нужно армировать. Армирование готовят в виде вязаного каркаса, который укладывают в подготовленную опалубку. При укладке требуется соблюдение зазоров в 30 – 60 мм между крайними прутьями каркаса и плоскостью опалубки. После заливки бетонного раствора в этих зазорах будет образован защитный слой бетона.
• Для использования бетонного раствора в морозные дни в него нужно вводить противоморозные добавки, нагревать воду и пр. Залитый фундамент нужно укрывать от промерзания или греть электроэнергией до набора сдаточной прочности конструкции.
• При укладке бетона в фундамент своими руками верхний слой монолитного пояса должен выравниваться по уровню.
