Назначение и виды мембран для гидроаккумулятора

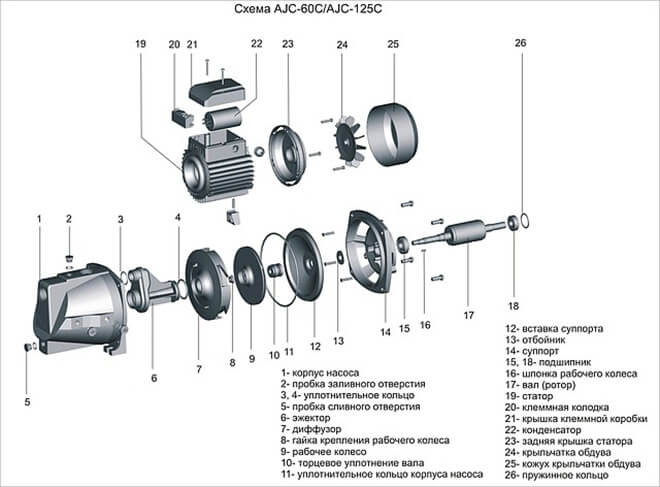

Устройство и характеристики основных элементов

Агрегат сильно отличается от погружника в первую очередь своими объемами и принципом работы. Рабочие элементы комплекса:

1. Мощная помпа. Именно она поднимает жидкость из глубины скважины или колодца и подает в водопроводную сеть. Все остальные элементы обеспечивают его правильную работу. Первое и единственное назначение – выкачивание жидкости из водоносной жилы.
2. Шланг или труба. Крутящий момент рабочего колеса создает вакуумную среду внутри шланга, и вода устремляется наверх к крыльчатке. Здесь происходит ее захват и проталкивание дальше в систему.
3. Обратный клапан. Располагается на шланге возле самого агрегата или непосредственно в скважине. Предназначен для остановки жидкости после выключения насоса.
4. Фильтр грубой очистки. Имеет вид железной или пластмассовой пробки с сетчатым основанием. Задерживает крупные и мелкие частицы ила и глины в зависимости от величины ячейки. Предохраняет оборудование от засора, преимущественно крыльчатку.
5. Реле замера давления в магистрали. Без этого прибора устройство не будет работать. Датчик установлен у основания расширительного бака. Когда происходит забор воды, давление в системе падает, реле регистрирует этот процесс и дает команду помпе на включение. Поэтому кабель питания не идет напрямую в сеть, а проходит через датчик давления. Шаг включения 1,5–2 очка.
6. Манометр. Служит контроллером давления в системе. Показывает любые изменения после включения и выключения агрегата.
7. Расширительный бак. Регулирует плавное включение насоса. Без него оборудование будет работать рывками, постоянно включаясь и отключаясь.

Проблемы и решения

1. Почему насосная станция Джилекс не держит давление в гидроаккумуляторе (см. Почему насосная станция не держит давление)?

Вот список возможных причин неисправности, типичный для устройств всех производителей:

Отсутствие, загрязнение, неправильный монтаж или неисправность обратного клапана на всасывающем патрубке или на вводе водоснабжения. Стрелка на корпусе клапана должна указывать в сторону насоса, а сам он должен пропускать воду только в одном направлении;

Устройство пружинного обратного клапана

Отсутствие воздуха с избыточным давлением в воздушном отсеке мембранного бака. Чтобы убедиться в отсутствии или наличии этой неисправности, нажмите на шток ниппеля. Если оттуда не поступает ни воздух, ни вода — гидроаккумулятор нужно просто-напросто накачать;

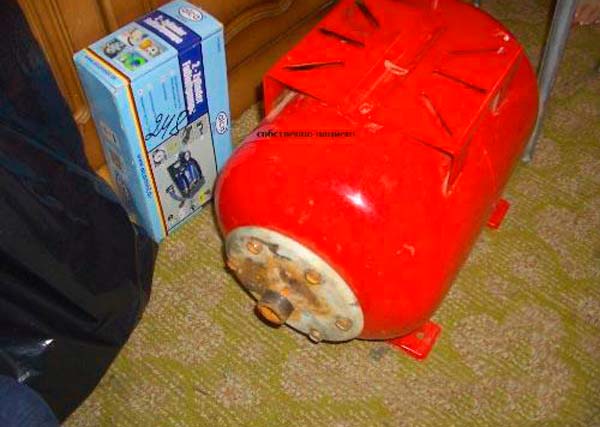

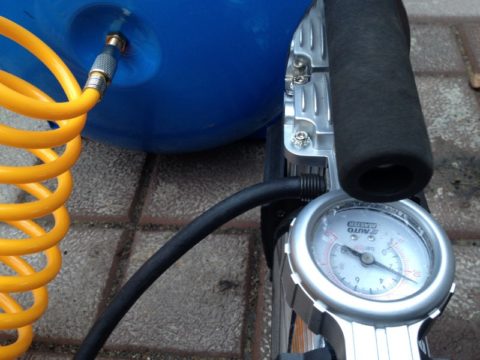

Накачка гидроаккумулятора автомобильным компрессором

Разрыв мембраны гидроаккумулятора. В этом случае из ниппеля при нажатии на его шток начинает капать вода. Мембрана меняется на новую после отключения воды и вскрытия бака ресивера;

На фото — замена мембраны в гидроаккумуляторе насосной станции

• Мощности насоса не хватает для создания напора, соответствующего настройкам автоматического реле. Признак наличия этой проблемы — непрерывная, без отключений, работа насоса. Проблема устраняется путем регулировки реле;
• Утечки воды (прежде всего течи напроток сливных бачков в туалетах). При утечках насос периодически включается в отсутствие разбора воды через смесители. Проблема устраняется регулировкой, ремонтом или заменой заливных или сливных клапанов в бачках.

Регулировка арматуры сливного бачка

1. Почему в систему водоснабжения с насосной станцией попадает воздух?

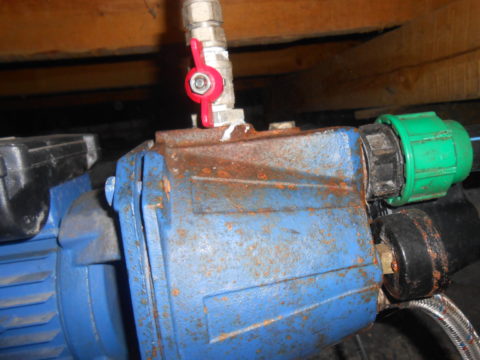

Вероятная причина — негерметичность всасывающей трубы (разрыв или неплотное соединение с всасывающим патрубком насоса или обратным клапаном). Проблема устраняется герметизацией соединений или заменой трубы.

Насос может засосать воздух при негерметичности соединения с всасывающей трубой

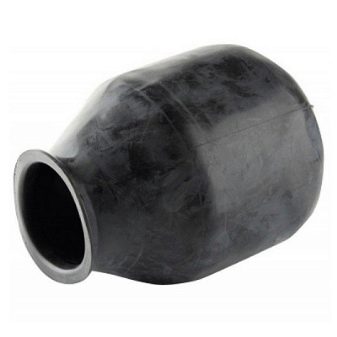

Изнашивание мембраны

Мембрана в гидроаккумуляторе является расходной деталью. Она со временем изнашивается и требует замены. Износ связан с неровным давлением в системе, с постоянными процессами сжатия и растяжения, трении о другие детали. Регулярные и резкие скачки температуры, превышения значений давления в системе тоже не продлевают срок службы.

Компании-производители в среднем заявляют о 5 годах эксплуатации, но влияние негативных аспектов сложно избежать.

Например, расход воды утром и, особенно, вечером в будние дни вырастает. Поэтому замена мембраны в гидроаккумуляторе требуется чаще.

 Когда необходимо купить мембрану в гидроакуумулятор, лучше выбирать такого же производителя, как и у самого гидроаккумулятора. Тогда совпадут необходимые размеры и характеристики.

Проверка мембраны.

Перед тем как купить мембрану гидроаккумулятора в спб надо убедиться, что причина поломки заключается именно в этом элементе.

Если по манометру видно, что давление или растет, или падает, а при этом вода подается то тонкой струйкой, то с нормальным напором — это яркий признак нарушения целостности мембраны. Чтобы окончательно в этом убедиться, надо выключить насос и перекрыть подачу воды в бак.

Потом остатки жидкости из бака стравливают

При этом, обращают внимание на то, как она выходит. Если вместе с воздухом – необходима замена мембраны в гидроаккумуляторе.

Замена мембраны в гидроаккумуляторе своими руками

Ремонт мембраны гидроаккумулятора можно произвести самостоятельно. Происходит это поэтапно.

1. Гидроаккумулятор демонтируется от остальной системы. На этом этапе лучше расположиться там, где будет комфортно производить дальнейшие манипуляции и не страшно будет залить водой окружающее пространство.
2. Убрать давление воздуха. Для этого есть специальный ниппель. Он бывает горизонтальный и вертикальный, чаще всего располагается на верхней части бака.
3. Откручивается шланг и крышка. Скорее всего, на этом этапе из гидроаккумулятора польются остатки жидкости. Можно заранее приготовить таз. Воду надо слить полностью.
4. После этого снимается крышка с манометром.
5. Внизу корпуса находится специальное технологическое отверстие. Через него достается мембрана.
6. Бак осматривается на нарушение целостности, грязь и ржавчину. Правильно, если нет осадка и трещин. Потом промывается и осушивается.
7. Мембрана для гидроаккумулятора 50 литров монтируется в бак. Если емкость рассчитана на другой объем, мембрана должна быть подобрана соответственно.
8. Конструкция собирается в обратном порядке.
9. Через специальный золотник закачивается воздух. Здесь можно применить обычный насос.

Для облегчения замены мембраны в гидроаккумуляторе можно посмотреть видео, где все наглядно показывают и рассказывают.

 Стоит обратить внимание, что сменная мембрана гидроаккумулятора должна быть рассчитана на такой же объем, как и сам гидроаккумулятор. Если стоит отметка 24 литра, значит покупать надо на 24 литра.. https://www.youtube.com/embed/nNuISeaxoU8

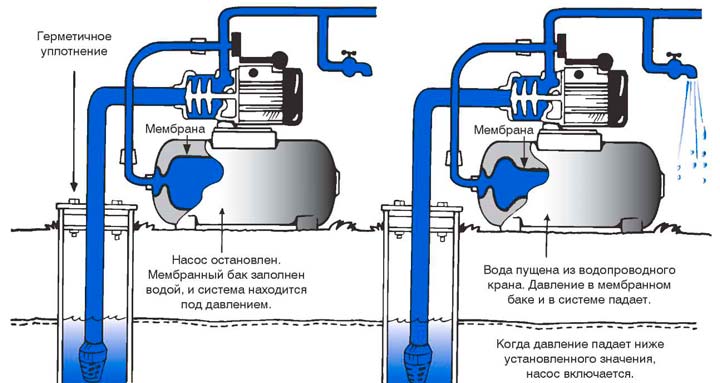

Принцип работы мембраны в гидроаккумуляторе

На самом деле, сменная мембрана для гидроаккумулятора – это его самая важная часть. Без нее, это будет просто накопительный металлический бак. Мембрана представляет собой резиновую грушу, сделанную из каучука. В зависимости от размеров самого бака, она может быть разной емкости, однако от этого, принцип ее работы не меняется.

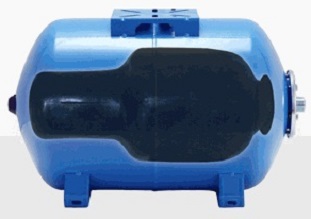

Мембрана внутри гидробака

Она вставляется внутрь бака и делит его на две части:

1. В одну насосом закачивается воздух.
2. Во вторую подается вода с системы водопровода.

Давление воздуха в баке составляет 1,5-2 атмосферы. Благодаря этому, в водопроводе поддерживается постоянное рабочее давление.

Кроме этого, сменная мембрана для гидроаккумулятора выполняет еще одну важную задачу – она предохраняет водопровод от гидроударов и защищает насос от слишком частых включений. Происходит это таким образом:

• например, мощность насоса составляет 3 м3час, а кран потребляет 0,6 м3час;
• получается, что когда открывается кран, то сразу же включается насос, однако, поскольку он подает воды значительно больше, чем нужно крану, он сразу же выключается. А как только давление в системе упадет – насос снова включится. Таким образом, он будет включаться и выключаться через каждую секунду – а это может привести к тому, что устройство просто сгорит;
• благодаря гидроаккумулятору, насос будет включаться только тогда, когда давление в мембране упадет ниже заданного.

Получается, что это устройство занимает важное место в системе водоснабжения. И желательно знать, как отремонтировать его своими руками

Тем более, это не так сложно.

Как поменять

Чтобы заменить изношенную мембрану своими руками, необходимо выполнить следующий порядок последовательных действий:

• отключить гидробак от системы водоснабжения;
• через ниппель убрать воздушное давление в агрегате;
• слить из гидроаккумулятора остатки воды;
• откручивается крышка с манометром;
• через специальное отверстие внизу корпуса вытягивается изношенная мембрана;
• новая мембрана устанавливается в обратной последовательности;
• устанавливается на место фланец с клапаном.

Выполнив указанные несложные действия, вы восстановите своими руками работоспособность гидробака.

Таким образом, в этой статье мы подробно рассказали о мембранах гидроаккумулятора, а также о причинах их поломок. Надеемся, что воспользовавшись советами и рекомендациями, изложенными в статье, вы с легкостью осуществите замену мембраны гидробака.

• https://wodakachka.com/snabzhenie/remont-nasosnoy-stantsii.html
• https://domsdelat.ru/vodosnabshenie-doma/iznos-membrany-dlya-gidroakkumulyatora-kakaya-luchshe-i-princip-raboty-sovety-foto.html
• https://cheb.my-teplo.ru/articles/zamena_membrany_v_nasosnoj_stancii.html
• https://mr-build.ru/newsanteh/membrana-dla-nasosnoj-stancii.html
• https://septik.guru/vodoprovod/gidroakkumulyator/membrana.html

2 Как понять, что нарушена целостность мембраны?

Если вода из крана начинает идти с перебоями (то нормальным напором, то тонкой струей с периодическим усилением), и стрелка манометра «скачет», показывая резкую перемену давления – это явный признак того, что мембрану требуется проверить.

Теперь следует разобраться с тем, как выполняется проверка целостности мембраны. Этапы следующие:

Внешний вид порванной мембраны.

1. Насос отключается.
2. Подача воды в бак перекрывается.
3. Вода из бака сливается.

Если во время дренирования жидкости из отверстия будет выходить воздух – значит, целостность изделия нарушена, и его требуется в обязательном порядке менять (или же вулканизировать – если будет такая возможность).

2.1 Правила замены мембраны

Если Вы проделали вышеупомянутую процедуру и уверились в том, что целостность изделия нарушена – значит, требуется заменить износившуюся «грушу». Для этого выполняем следующие действия:

1. Гидроаккумулятор отсоединяется от трубопровода.
2. Сбрасывается давление воздуха (если до этого еще не выполнялось). Ниппель, который для этого предназначен, располагается на верхней части корпуса бака (независимо от того, какой он – вертикальный или горизонтальный).
3. Шланг и крышка – откручиваются.

При этом будьте готовы к тому, что внутри емкости еще осталась вода, причем будет ее немало. По этой причине процедуру требуется проводить, держа рядом таз, или же в месте, где не страшно будет залить пол водой (на улице или в гараже, к примеру).

Процесс извлечения старой мембраны из бака.

После того, как вода из гидроаккумулятора полностью слилась – можно продолжать процедуру:

1. Демонтируется крышка с манометром.
2. Через специально предназначенное отверстие (располагается внизу корпуса, независимо от конструкции бака) мембрана вытаскивается наружу.

На этом этапе требуется заодно и осмотреть сам корпус

Внимание следует обращать на ржавчину, трещины, грязь – само собой, что всего этого быть не должно. После проверки бак промывается изнутри и откладывается – для просушки

1. Новую (или старую, но отремонтированную) мембрану моют и устанавливают в гидроакумулятор.
2. Монтируется на место фланец мембраны.

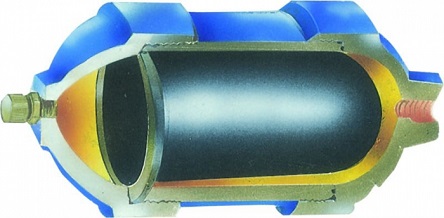

Принцип работы

 С помощью мембраны происходит разделение на две камеры — воздушную и водяную.

Их еще называют мокрой и сухой. Вода с помощью насоса попадает в мембрану. В пространстве между ее стенками и оболочкой гидроаккумулятора создается область высокого давления. Благодаря этому и происходит создание необходимого показателя давления в системе водоснабжения.

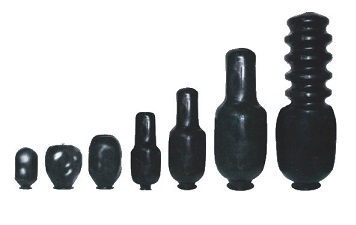

У мембран продолговатая или вытянутая форма, зависит от емкости бака. Обычно изготавливается из каучука или специализированного резинного состава. В обоих случаях материал соответствует гигиеническим и санитарным требованиям, справляется с влиянием микроорганизмов. Особая резина выдерживает более высокое давление, и используется при более широком диапазоне температур.

Мембрана бывает плоской и балонной.

Независимо от материала и вида, мембрана выполняет одни и те же функции.

Эластичная емкость размещается в корпусе бака, тем самым образует два независящих друг от друга пространства.

В балонной мембране внутри находится вода, а в пространстве между ее стенками и стенками гидроаккумулятора нагнетается воздух.

Плоская закрепляется на стенках емкости, также образуя два отдела. Насосы обеспечивают поступление воды. Это происходит до достижения максимальных значений давления внутри конструкций. Эти значения выставляются наладчиками на реле. Когда отметка достигнута, насос перестает работать. При этом давление на саму емкость с водой сохраняется, благодаря конструктиву. Поэтому нет изменения напора воды в процессе использованию. Когда давление достигает минимальной отметки, насос вновь включается.

Как определить, что мембрана пришла в негодность

Вообще, производители заявляют срок службы этих изделий равный 5 годам. Однако, на практике, такое случается редко. Ведь мембраны очень не любят:

• повышение температуры выше установленного;
• частые перепады давления;
• интенсивное сжатие.

На практике, редко удается избежать работы гидробака в жестком режиме, поэтому срок службы груши уменьшается до 3-х лет.

Как определить, что пора поменять мембрану в гидравлическом аккумуляторе:

• насос стал включаться слишком часто;
• не держится постоянное давление воды.

Это явные признаки повреждения мембраны, однако, это может указывать и на повреждения в корпусе гидроаккумулятора. Поэтому, перед тем, как разбирать емкость, желательно проверить состояние самого бака.

Подготовка

Когда новая мембрана куплена, нужно приготовить набор ключей и переходить к ремонту. Вначале, нужно слить воду из самой емкости. Для этого:

• перекрывается подача воды к гидроаккумулятору;
• с него стравливается воздух;
• сливается вода.

Важный момент – если при сливе воды из аккумулятора будет выходить и воздух, значит, резиновая груша повреждена. То же самое качается и ниппеля – если при стравливании воздуха будет выходить вода, это говорит о поломке.

Дело в том, что груша разделяет внутренность бака на две независимые камеры. Поэтому смешивание воды и воздуха исключается. Если же это происходит, значит внутренняя целостность нарушена.

Этапы ремонта

Когда вода с бака спущена, можно переходить непосредственно к ремонту. Замена мембраны в гидроаккумуляторе делается таким образом:

• во-первых, необходимо снять фланец, для этого, ключом откручиваются удерживающие его гайки;
• после этого, достается старая мембрана;
• ее нужно внимательно осмотреть и найти место повреждения. Во-первых, это позволит точно удостовериться, что она порвалась, а во-вторых, нужно оценить размеры повреждения. Ведь если они небольшие, ее можно попробовать завулканизировать;
• теперь желательно осмотреть внутренности бака – скорее всего в нем будет грязь и ржавчина. Поэтому, его требуется хорошо почистить;
• после этого, нужно внимательно осмотреть фланец – на нем не должно быть никаких повреждений и заусенцев. Если есть какие-либо отслоения, они зачищаются наждачной бумагой. То же самое относится и к посадочному месту – его нужно тщательно очистить;
• теперь требуется взять новую мембрану, расправить ее и вставить ее на место старой;
• после этого, она накрывается фланцем и он затягивается гайками.

На этом сам процесс замены заканчивается. Теперь, нужно делать пробный пуск гидроаккумулятора. Для этого, он обратно подсоединяется к водопроводу. Но в начале, в него нужно накачать воздух до рабочего давления, оно составляет 1,5-2 атмосферы.

А после, включается подача воды. При этом, не стоит открывать кран подачи на полную мощность. Это может привести к разрыву мембраны, поэтому, вода набирается постепенно.

Таким образом, поменять мембрану своими руками довольно просто. И с этим без проблем можно справиться не привлекая специалистов. Тем более, стоимость замены в специализированном центре, может получиться довольно высокой.

Замена: правила и этапы

Перед покупкой новой мембраны специалисты рекомендуют несколько раз проверить и определить причину поломки оборудования. Одним из главных признаков разрыва детали является подача воды тонкой струей при растущем давлении.

Замену мембраны можно провести самостоятельно и без привлечения специалистов. Только соблюдая все требования и нормы демонтажа или установки мембраны, возможно выполнить работы за короткий промежуток времени на высоком профессиональном уровне. Если мембрана порвалась, и нет возможности ее заменить, специалисты рекомендуют заклеить деталь специальным клеящим составом.

Демонтаж

Демонтаж оборудования проводится в несколько этапов:

• отсоединение гидроаккумулятора от общей системы водоснабжения;
• снизить давление воздуха с помощью специального устройства, расположенного на верхней поверхности емкости;
• отсоединить шланг и крышку;
• слить все остатки воды из оборудования;
• убрать крышку с манометра;
• через специальное отверстие в нижней части корпуса достать мембрану;
• проверить целостность емкости, убрать остатки грязи и ржавчины;
• вымыть и высушить емкость.

Установка

Монтаж мембраны осуществляется с соблюдением некоторых правил:

• вставьте держатель в отверстие сверху мембраны;
• установите болт в отверстие держателя;
• поместите мембрану в корпус и закрепите ее специальной гайкой;
• установите фланец мембраны;
• проверьте гидроаккумулятор на возможность появление течи;
• присоедините прибор к общей системе водоснабжения.

2 Как понять, что нарушена целостность мембраны?

Если вода из крана начинает идти с перебоями (то нормальным напором, то тонкой струей с периодическим усилением), и стрелка манометра «скачет», показывая резкую перемену давления – это явный признак того, что мембрану требуется проверить.

Теперь следует разобраться с тем, как выполняется проверка целостности мембраны. Этапы следующие:

Внешний вид порванной мембраны.

1. Насос отключается.
2. Подача воды в бак перекрывается.
3. Вода из бака сливается.

Как вариант – проверять целостность можно и другим способом: стравив воздух из бака. Если по завершению процедуры из ниппеля будет идти вода – значит, диагноз поставлен верно мембрана повреждена.

2.1 Правила замены мембраны

Если Вы проделали вышеупомянутую процедуру и уверились в том, что целостность изделия нарушена – значит, требуется заменить износившуюся «грушу». Для этого выполняем следующие действия:

1. Гидроаккумулятор отсоединяется от трубопровода.
2. Сбрасывается давление воздуха (если до этого еще не выполнялось). Ниппель, который для этого предназначен, располагается на верхней части корпуса бака (независимо от того, какой он – вертикальный или горизонтальный).
3. Шланг и крышка – откручиваются.

При этом будьте готовы к тому, что внутри емкости еще осталась вода, причем будет ее немало. По этой причине процедуру требуется проводить, держа рядом таз, или же в месте, где не страшно будет залить пол водой (на улице или в гараже, к примеру).

Процесс извлечения старой мембраны из бака.

После того, как вода из гидроаккумулятора полностью слилась – можно продолжать процедуру:

1. Демонтируется крышка с манометром.
2. Через специально предназначенное отверстие (располагается внизу корпуса, независимо от конструкции бака) мембрана вытаскивается наружу.

На этом этапе требуется заодно и осмотреть сам корпус

Внимание следует обращать на ржавчину, трещины, грязь – само собой, что всего этого быть не должно. После проверки бак промывается изнутри и откладывается – для просушки

Дальнейшие этапы:

1. Новую (или старую, но отремонтированную) мембрану моют и устанавливают в гидроакумулятор.
2. Монтируется на место фланец мембраны.

После того, как конструкция была собрана обратно – требуется закачать воздух внутрь бака – чтобы устройство могло нормально функционировать. Выполняется это с помощью обычного насоса, через золотник, который обычно располагается в нижней части корпуса.

Причины износа

Среди факторов, влияющих на износ мембраны, можно выделить следующие:

• перепады температур в гидроаккумуляторе;
• постоянный процесс сжатия и растяжения;
• трение мембраны об стенки корпуса агрегата.

От вышеуказанных факторов мембрана, естественно, изнашивается. Как правило, о признаках выхода из строя мембраны говорят следующие немаловажные моменты:

• гидроаккумулятор начал работать рывками;
• насос включается слишком часто через небольшие промежутки времени;
• показания манометра резко набирают высокий уровень, а затем – стремительно падают;
• кран как бы «плюется» водой.

В ситуациях подобного рода очевидным фактом является тот момент, что необходимо заменить мембрану гидробака.

Во сколько обойдется замена?

Как уже отмечалось ранее, мембрана – это такой элемент описанного в статье оборудования, который ломается чаще всего. И неудивительно, ведь она постоянно растягивается и сжимается. Что же касается конкретной стоимости замены, то она зависит, прежде всего, от производителя, разновидности мембраны и самого гидробака.

Если по непрерывно пользуетесь водопроводной системой, то рекомендуем вам отдать предпочтение более дорогостоящей мембране, способной выдержать большое количество эксплуатационных циклов. Также заметим, что мембрана импортного производства будет стоить примерно так же, как половина нового гидробака. Зато срок службы такого изделия в несколько раз превышает аналогичный для более дешевых вариантов.

Особенности

Для уменьшения потребления электроэнергии и исключения колебаний уровня давления в современных насосах с гидроаккумуляторами производители устанавливаю специальный разделяющий элемент – мембрану.

Форма мембранной детали зависит от объема емкости и бывает двух разновидностей:

• продолговатая;
• вытянутая.

Основа – каучук или специализированная резина. Материал для изготовления мембраны должен соответствовать всем гигиеническим нормам и санитарным стандартам. Специальная резина, устойчивая к образованию плесени и грибка, способна выдерживать высокое давление и широкий температурный диапазон.

Производители выпускают два вида мембраны:

• плоская;
• баллонная.

Устройство

Гидроаккумуляторная мембрана – элемент, позволяющий разделить гидроаккумулятор на воздушный отдел и водяной отдел. В корпусе бака располагают эластичную мембрану, образовывая два пространства, которые не зависят друг от друга.

Баллонное мембранное устройство заполнено водой, а в полости между ее стенками и оболочкой гидроаккумулятора находится воздух, нагнетенный высоким давлением. Плоская мембрана крепится на стенках аккумулятора, образуя два изолированных пространства.

С помощью наносных систем воду закачивают в устройство до момента образования максимального уровня давления. Необходимый уровень специалисты выставляют с помощью реле на корпусе оборудования.

Принцип работы

Принцип работы гидроаккумулятора заключается в подаче воды насосом в мембрану. В полости между стенками мембраны и покрытием гидроаккумулятора создается давление, необходимое для работы всей системы водоснабжения.

В момент достижения установленного на реле значения насосная система автоматически отключается, сохраняя внутреннее давление. Это позволяет избежать перепадов в напоре воды и обеспечить стабильную работу системы. После того как давление опустится до минимального уровня, насосная установка вновь автоматически начнет набор воды и нагнетание воздуха.

Каким должно быть давление воздуха в воздушной полости гидроаккумулятора?

Давление в воздушной полости гидроаккумулятора должно быть на 10% меньше давления включения насоса.

Причем давление воздуха нужно измерять только на отключенном от системы баке (без давления воды). Давление воздуха нужно регулярно контролировать и по необходимости приводить в норму, это заметно продлит жизнь мембране. С этой же целью не рекомендуется делать перепад давления между включением и выключением насоса слишком большим. Оптимальным является перепад в 1,0-1,5 атм. Бóльшие перепады сильнее растягивают (нагружают) мембрану, тем самым уменьшая её срок службы, и более того, большие перепады давления не комфортны при пользовании водой.

Гидроаккумуляторы рекомендуется устанавливать в местах не подверженных затоплению и с невысокой влажностью. В этом случае фланец гидроаккумулятора прослужит намного дольше. Поскольку никаких нагрузок баком не воспринимается, нет необходимости в дополнительном креплении. Гидроаккумулятор можно просто устанавливать на пол на штатные опоры.

При выборе конкретной марки гидроаккумулятора следует обратить внимание на материал мембраны, наличие сертификатов и санитарно-гигиенических заключений, удостоверяющих, что гидроаккумулятор предназначен для использования в системах с питьевой водой. Также не лишним будет убедиться в наличии запасных мембран и фланцев, чтобы в случае проблем не пришлось покупать полностью новый бак

Максимальное давление, на которое рассчитан гидроаккумулятор, не должно быть меньше максимально возможного давления в системе (например, при поломке реле давления). Именно поэтому большинство баков рассчитаны на давление в 10 бар.

Часто возникает вопрос о том, сколько воды находится в гидроаккумуляторе?

Например, если отключат электричество, сколько литров воды можно будет использовать?

Это значение зависит от установок реле давления. Как нетрудно догадаться, чем выше разница по давлению, между включением и выключением насоса, тем больше воды войдет в гидроаккумулятор, однако эту разницу необходимо лимитировать по причинам изложенным выше.

В качестве примера мы приводим таблицу заполняемости гидроаккумуляторов.

Согласно этой таблице, в 200 литровом гидроаккумуляторе при следующих установках реле давления: Включение насоса — 1,5 бар Выключение насоса — 3,0 бар Давление воздуха — 1,3 бар

Запас воды составит 69 литров, что составляет примерно треть от всего объема.

В заключение несколько слов о необходимом объеме гидроаккумулятора.

Минимальный рекомендуемый объем вычисляется по следующей формуле:

A_max — расчетный максимальный расход воды (литр/мин) К — коэффициент, зависящий от мощности электродвигателя насоса (см. таблицу ниже) P_max —давление выключения насоса, бар P_min — давление включения насоса, бар P_возд. — давление в воздушной полости гидроаккумулятора, бар

Мощность насоса, кВт

Выберем минимально необходимый объем гидроаккумулятора для системы водоснабжения на базе насоса Водолей БЦПЭ 0,5-50 У со следующими установками:

P_max = 3,0 бар P_min = 1,8 бар P_возд. = 1,6 бар А_max = 2,1 м³/ч (35 л/мин) K = 0,25 (так как мощность насоса находится в диапазоне 0,55–1,5 кВт)

Выбираем следующий ближайший объем гидроаккумулятора — 35 л.

Отметим, что объем бака на уровне 24-50 литров прекрасно согласуется с другими методиками расчета гидроаккумуляторов для бытовых систем водоснабжения и эмпирическими рекомендациями различных производителей насосного оборудования.

Бóльший объем следует выбирать в том случае, если имеют место быть частые выключения электроэнергии, однако надо помнить, что в любом случае вода заполняет примерно треть общего объема (см. выше таблицу заполняемости). И конечно, чем более мощный насос установлен в систему (актуально для насосов мощностью 1,1 кВт и выше), тем больший размер гидроаккумулятора необходимо предпочесть, это сократит число повторно-кратковременных включений и продлит срок службы электродвигателя насоса.

Покупая гидроаккумуляторы больших объемов, надо отдавать себе отчет в том, что водой надо регулярно пользоваться, поскольку при длительном простое, её качество начинает ухудшаться. Ведь использовать всю воду из гидроаккумулятора объемом 24 или 50 литров гораздо проще и быстрее, чем из 100 или 200 литрового.

С моделями и ценами на гидроаккумуляторы можно ознакомиться в разделе «Принадлежности к насосам ».

Как купить насос Водолей?

1 Устройство мембраны и принцип ее работы

Мембрана для гидроаккумулятора внешне похожа на обычную медицинскую грелку или банку – в моделях небольших размеров (до 100 литров). У более крупного бака (от 100 литров и больше) ее форма скорее напоминает грушу или бутылку.

Суть, впрочем, не меняется – в любом случае это емкость, выполняемая из эластичных материалов. Она вставляется в металлический корпус бака, разделяя его на две части. В одной – внутри мембраны – содержится вода. Вторая – между стенкой мембраны и корпуса – закачанный внутрь воздух.

Такая конструкция предназначается для следующего: включенный насос закачивает воду внутрь бака (а точнее – внутрь мембраны). Ее наполнение производится до определенного уровня – пока давление внутри не достигнет до максимального давления (для бытовых систем водоснабжения этот параметр варьируется в диапазоне от 1.8 до 3 атмосфер), которое выставлено на реле давления насоса.

Расположение мембраны внутри бака-гидроаккумулятора.

В этот момент сам насос отключится. Вода же будет оставаться под давлением, и сможет с нормальным напором идти из кранов – поскольку теперь на нее будет воздействовать сжатый воздух, находящийся внутри бака.

Таким образом будет экономиться и электричество, и увеличиваться срок службы оборудования – поскольку насос будет находиться в работе меньшее время. Вдобавок применение бака для систем водоснабжения полезно еще и тем, что сводятся к минимуму резкие скачки давления, создаваемые при включении насоса в работу.

1.1 Виды мембран

Условно мембрана для гидроаккумулятора классифицируется по назначению:

Разберемся подробнее с нюансами продукции каждой категории.

Мембраны для гидроаккумуляторов различного объема (от 24 до 300 литров).

Мембрана для гидроаккумулятора, применяемого для систем водоснабжения, имеет следующие характеристики:

• материал изготовления: каучук;
• температура среды: от 0 до +70 градусов;
• максимальное рабочее давление: 7 атмосфер.

Изделие такого типа нейтрально к бактериям.

Мембрана бака, который будет применяться для систем отопления, имеет отличия:

• материал изготовления: резина EPDM (особый состав, являющий собой резину, производимую по особенной технологии);
• температура среды: до +99 градусов;
• максимальное рабочее давление: 8 атмосфер.

Как и любое другое резиновое изделие, мембрана для бака (не важно, для каких именно систем – отопления или водоснабжения) имеет ряд недостатков. В частности, она негативно воспринимает:

Гидроаккумулятор в разрезе — расположение мембраны внутри бака.

• частые и/или резкие перепады температуры;
• превышение температуры свыше установленного предела;
• превышение давления свыше установленного предела (впрочем, для систем водоснабжения или отопления это малоактуально, поскольку бытовые насосные станции AL-KO обычно имеют меньшее рабочее давление);
• частое и/или резкое сжатие.

Однако условия эксплуатации в системах водоснабжения и отопления обычно такие, что избежать негативного влияния попросту не удается. К примеру: по вечерам расход воды резко повышается – приходя домой с работы, человек хочет принять душ, приготовить еду, поесть, помыть посуду. Таким образом содержимое бака быстро сольется. Тоже самое – и утром, когда человек спешит на работу.

Так что несмотря на то, что срок эксплуатации мембраны бака водоснабжения обычно указывается до 5 лет – по факту ее замена требуется куда чаще. В целях профилактики рекомендуется периодически (не реже 1 раза в год) проверять целостность изделия (как именно – рассмотрим ниже).

Гидроаккумуляторные мембраны различного объема.

Отдельно следует упомянуть и про объем емкости – ведь это, по сути, ее ключевой параметр. Современные баки выпускаются по типоразмерам объема, начинающимся с 8 литров.

Наиболее распространенный вариант для бытовых домашних устройств – это 24, 50, 60 и 80 литров (максимально модель может вмещать до 2 тысяч литров воды, однако для обычного жилого коттеджа или дачи это, само собой, не актуально).

Преимущества гидроаккумулятора

Гидробак, правильно встроенный в систему водоснабжения частного дома, выполняет несколько задач:

• стабилизирует давление в водопроводе;
• защищает трубы с водой от гидроударов при пуске насосного оборудования;
• увеличивает продолжительность эксплуатации насоса, поскольку ограничивает запуск и отключение последнего;
• обеспечивает компенсацию утечек воды из водоснабжающей магистрали.

Таким образом, гидроаккумулятор – очень важная конструктивная составляющая автономного водопровода.

Как устроен агрегат

Стандартный гидробак состоит из трех элементов:

1. металлический корпус;
2. мембрана из резины;
3. снабженный клапаном фланец.

В устройстве гидробака ключевое значение имеет мембрана, и за состоянием этой мембраны нужно следить.

Какую мембрану купить для гидроаккумулятора?

В зависимости от целей эксплуатации такие мембраны бывают двух видов. Первые используют для отопительных систем, вторые – для водопроводных.

Изделия для гидробаков водоснабжения белые, выпускаются из натурального каучука, устойчивого к воздействию бактерий и отвечающего гигиеническим нормам.

Рабочая температура таких мембран для гидроаккумулятора насосной станции находится в диапазоне от 0 до 70 °C. Предельно допустимое для них давление составляет 7 bar.

• Изделия для гидроаккумуляторов отопления бывают черного цвета, выпускаются из специальной резины EPDM, стойкой к скачкам давления и высоким температурам в системах отопления.
• Рабочая температура мембран – в диапазоне от -10 до 99 °C.
• Максимально допустимое для них давление – 8 bar.

Сегодня на рынке насосов производители обычно предлагают мембраны для гидроаккумуляторов двух типов – баллонного и диафрагменного. Изделия второго типа плоские.

Баллонная мембрана

Эти изделия представляют собой емкости из резины объемом от 5 литров, похожие на медицинскую грелку или стандартную банку. Модели большего объема – мембраны гидроаккумулятора 24 л и более – по форме грушевидные.

Работает баллонная мембрана следующим образом:

1. вода с помощью насоса нагнетается в резиновый баллон;
2. при выключении насоса возникающее между стенками мембраны и корпусом гидроаккумулятора избыточное давление выталкивает воду в водопроводную магистраль.

Плоская мембрана

Изделие герметично крепится в корпусе гидроаккумулятора, деля последний на две части – «влажную» и воздушную.

В данном случае мембрана срабатывает таким образом:

1. когда включается насос. вода нагнетается в агрегат, и мембрана сжимается, создавая в воздушном отсеке давление;
2. когда давление в гидробаке достигает определенного уровня, реле отключает насосное оборудование, и скопившуюся жидкость мембрана выталкивает в водопровод;
3. когда давление достигает минимального значения, насос снова включается, и процесс циклически повторяется.

Благодаря использованию диафрагменной мембраны экономится электричество и энергоресурс насоса.
