Автоматика распашных ворот: электроприводы для распашных ворот

Выбор и расчёт двигателей

Чтобы двери распахивались, рационально использовать моторы-редукторы разнообразных видов. Если дело касается ворот небольшого размера, то неплохим вариантом будут движки шуруповертов, которые работают на аккумуляторе, а также подойдут двигатели омывателей или стеклоподъемников. Вопрос в другом – как сделать тогда муфту сцепления для вала подобного двигателя.

Проще всего обратиться в специализированный магазин, который занимается реализацией мотор-редукторов. Консультанты помогут подобрать аппарат из богатого ассортимента. Таким образом, можно отыскать механизм с подходящим крутящим моментом.

Представим следующее: мы измерили силу закрытия дверей и оно равно 13,5 кг по уровню ручного кантера. 1 кг = 9,8 Н. Получается, что тяговая сила равна 132,3 Н.

Если мы имеем дело с реечной или зубчатой передачей, то эту цифру следует разделить на диаметр колеса – так можно узнать крутящий момент мотора.

Перед нами сооружение «гайка-винт». Внутри нее происходит редукция. Здесь понадобится дополнительный перерасчет. Предположим, что имеется шпилька М18 с резьбой 2,5 мм. За однократный оборот гайка проделывает поступательные движения 2,5 мм.

Передаточное соотношение тогда будет равняться 7,2:1. При таких характеристиках крутящий момент мотора будет равен 1,69 кг/см.

Эта расчетная схема не учитывает силу трения, но она помогает определить разрешенную мощность двигателя. Чтобы компенсировать в будущем энергетические потери лучше обеспечить мощностный запас примерно на 100-250%.

Еще рекомендуется высчитать скорость вращающегося вала. Это делают так: разделяют параметр рабочего хода на величину резьбы и получают число оборотов. То, количество оборотов, которые понадобятся для полнейшего открывания воротной конструкции.

Распашные автоматические ворота

Самый распространённый вариант — автоматические распашные ворота, своими руками может сделать подготовленный домашний умелец. Конструкция таких ворот достаточно проста и понятна. Не вызывает трудностей при самостоятельной установке и наладке.

Можно с уверенностью сказать, что это самый бюджетный вариант, так как не требуется сложная и дорогая фурнитура.

• Монтаж можно сделать самостоятельно.
• Стоимость готовых ворот относительно невысока.

Недостатки распашных ворот

• Основной недостаток — наличие свободного пространства для открывания/закрывания.
• В снежное время года требуется обязательная чистка траектории открывания створок.

Автоматика для распашных ворот

Чтобы сделать автоматические ворота своими руками можно обойтись минимумом оборудования:

• Двумя приводами — для каждой створки отдельный привод;
• Блоком управления;
• Карманным дистанционным пультом открывания/закрывания. Такой механизм может состоять чаще всего из двух створок, но упрощается установкой одной створки.
• Самый распространенный тип открывания — рычажный.
  Такая система состоит из трех элементов:
  1. Электродвигателя;
  2. Редуктора;
  3. Комплекта рычагов.
• Линейный тип

Редуктор через червячную передачу управляет движением штока, который крепится непосредственно на створке ворот. Вся система приводится в движение электродвигателем.

Наиболее проста в монтаже и эксплуатации система с линейным приводом. Но на большие раздвижные ворота, смонтированных на больших и мощных опорах, логичнее ставить рычажную систему. А, исходя из веса створки, подбирается мощность самого привода.

Нюансы выбора автоматических ворот

Первое, что необходимо уяснить перед заказом автоматики для ворот — она устанавливается на очень долгое время, поэтому выбирать необходимо вдумчиво.

Выделим основные ошибки заказчика:

• заключение договора с не проверенными фирмами;
• покупка оборудования без установки;
• отсутствие в договоре пунктов про гарантию и обслуживание;
• заказ установки автоматики отдельно от монтажа ворот.

Интернет пестрит объявлениями о поставке оборудования  для въездных и гаражных ворот, но мало кто из фирм действительно является профессионалом. Перед тем, как наведаться по указанному на сайте адресу обязательно прочтите отзывы не только на самом сайте, но и в поиске, свяжитесь с фирмой, узнайте подробно об автоматике и документации на нее.

Автоматику для ворот лучше всего приобретать у фирм-партнеров производителей техники

Многие компании пользуются именитостью поставляемой техники и не считают нужным следить за качеством предоставляемых ими услуг. Одна из самых распространенных проблем с такими фирмами — отсутствие в договоре пунктов о гарантии и обслуживании техники, вам продают автоматику без каких-либо обязательств.

Отсутствие договора на обслуживание не так критично, как отсутствие гарантии, в первом случае клиент может воспользоваться вызовом мастера для диагностики, а во втором автоматика не подлежит бесплатной замене по браку даже в первый год.

Немало ошибок во время заказа совершают и сами покупатели. Например, решают заказать автоматику через несколько лет после монтажа ворот или настаивают на самостоятельной установке. Обе ошибки могут привести к плачевным результатам, так как стандартные условия для монтажа оборудования не будут соблюдены.

Специалисты Интбест.РФ рекомендуют заказывать ворота, автоматику и монтаж в комплексе, чтобы гарантировать максимально долгий и безремонтный срок службы конструкций, но мы не боимся сложностей и беремся за нестандартные заказы с не меньшим энтузиазмом.

Основные типы автоматических ворот

Чтобы понимать объем работы, рассмотрим основные типы автоматических ворот

Распашные створки

Это настоящая классика: створчатые конструкции существуют с тех пор, как люди научились делать заборы и крепостные стены. Автоматические распашные ворота своими руками обычно делаются на основе уже существующей ограды с въездом. Вы пользуетесь створками уже давно, и в какой-то момент захотелось установить дистанционное управление.

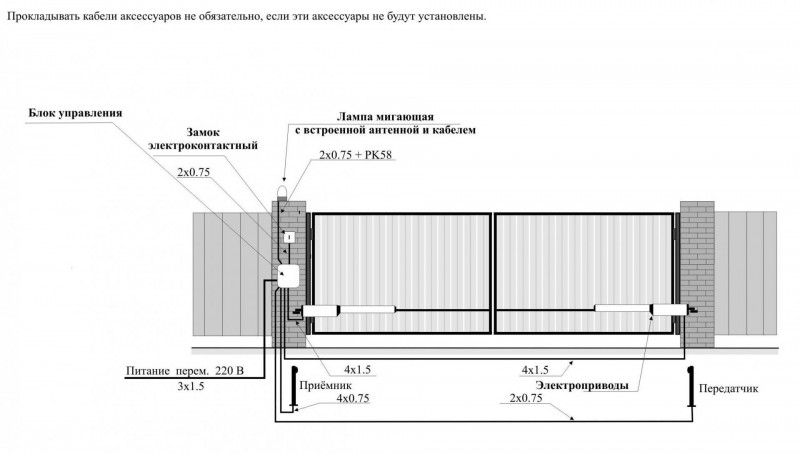

Монтажная схема выглядит следующим образом:

С внутренней стороны, между створками и опорными столбами, устанавливаются актуаторы: по одному на каждую половинку ворот. В зависимости от пульта ДУ, устанавливается антенна или приемник инфракрасного сигнала. Во втором случае — обеспечивается прямая видимость для сигнала. На видном месте обязательно должна быть сигнальная лампа, которая загорается при начале работы механизма. При изготовлении распашных ворот своими руками, многие забывают об этом обязательном элементе безопасности.

Еще один элемент, который часто игнорируется — фотодатчики. Если траекторию движения створок пересекает какой-нибудь объект (автомобиль, животное, человек), ворота не должны работать в режиме закрытия. Вместе с датчиками, автоматика для ворот своими руками должна обеспечивать прекращение подачи напряжения на двигатель, когда створки достигают крайних положений: открыто/закрыто.

Если привод можно активировать мышечной силой рук (без подачи питающего напряжения), для безопасности следует установить замок, или другое запирающее устройство, которое можно задействовать в случае, если подворье остается без присмотра на длительный срок.

Откатные системы

Фактически, это часть стены (забора), которая перемещается в сторону с помощью опорного роликового механизма. Эта конструкция изначально предназначена для механизированного привода, ручные ворота слишком тяжелые. Автоматика для откатных ворот своими руками проще в изготовлении, но для реализации проекта потребуется большое количество материалов.

Ворота откатные должны устанавливаться на мощный фундамент. Вне зависимости от материала (металл, дерево, пластик), полотно имеет большой вес. Мягкий грунт под опорными роликами рано или поздно просядет, и механизм открывания может заклинить от перекоса.

На откатные ворота, сделанные своими руками, можно подобрать актуатор из различных промышленных и бытовых комплектующих. Есть возможность сэкономить на покупке дорогостоящих приводов. Не требуется создание зон повышенной опасности: свободное пространство для перемещения полотна не нежно. Тем не менее, механизм управления для откатных ворот своими руками, требует установки фотодатчиков. При появлении объекта в плоскости ворот, движение должно блокироваться: так же точно, как и в распашных воротах.

Подъемные механизмы секционного типа

Подобные системы чаще всего реализуются в гараже. По сути — это обычные ролеты, только секции выполнены из более прочного материала. Подъемные ворота движутся по направляющим, и по мере открывания размещаются вдоль потолка.

Привод для секционных ворот своими руками сделать проще, чем само полотно. Этот элемент должен быть идеально подогнан к направляющим. Кроме того, малейший перекос шарнирных соединений может заблокировать всю конструкцию. Учитывая тот факт, что многие (не все!) домашние мастера заказывают полотно (вне зависимости от конструкции) у профессионалов, изготовить подъемные ворота для гаража своими руками несложно. В этом случае вам придется сделать только актуатор.

Особое внимание следует уделять различным датчикам. Если при заезде (заходе) в гараж, ролеты неожиданно опустятся, ущерб для автомобиля будет весомым

Не говоря о возможном травматизме для пешехода, на которого буквально упадет тяжелая конструкция.

Главная проблема подъемных ворот, изготовленных своими руками — это мощность привода. Для горизонтального перемещения распашных или откатных ворот, требуется относительно небольшое усилие. А для подъема тяжелой секционной конструкции, мощность двигателя должна быть в разы больше.

Этапы работы

Для получения хорошего результата необходимо чётко придерживаться пошаговой инструкции.

Для начала устанавливаются опорные стойки. Во избежание искривления стоек глубина, на которую они должны быть опущены в землю, должна составлять не менее 1 метра.

Устанавливать стойки необходимо в такой последовательности:

1. Разметить место для установки.
2. Выкопать 2 ямы глубиной минимум 1,3 м и шириной в 0,6 м.
3. На дно ям насыпать мелкого щебня толщиной 15-25 см.
4. Установить и выставить по уровню опоры.
5. Залить бетоном.

Если вес полотен большой, то понадобится дополнительное укрепление стоек. Сделать это можно с помощью нижней перевязки, предварительно выкопав траншею от стойки к стойке. Потом укрепить всё арматурой и залить бетоном.

Важно не продолжать дальнейшие работы, пока бетон хорошо не засохнет. При тёплой погоде достаточно недели

Сварка створок осуществляется в несколько этапов:

1. Нарезается профиль согласно размерам в чертеже.
2. Зарезать в профиле концы под углом 45° в элементах, создающих основной прямоугольник.
3. Конструкция сваривается.
4. Привариваются остальные элементы середины.
5. Привариваются петли.
6. Все сварные элементы зачищаются болгаркой.
7. С помощью болтов крепятся профильные листы, конструкция зашивается.

После приварки противоположных петель на столбах и установки ворот можно переходить к монтированию автоматического механизма.

После монтажа всей конструкции проверяют качество открывания ворот, работы автоматизированного механизма и т.п. Двигатель и все электрические части можно обезопасить от дождя кожухом, который делают из подручных материалов.

Для владельца дачного участка, который умеет работать такими инструментами, как сварка и болгарка, сделать ворота несложно. Но более сложная процедура — автоматизация процесса. Не все домовладельцы рискуют самостоятельно делать автоматические ворота, боясь сложных электрических механизмов. Тем не менее, изготовить автоматизированные ворота несложно. Главное – желание и соответствие веса ворот, надёжности механизма и опорных столбов.

Основные рекомендации

При расчете автоматики учитываются габариты ворот

При изготовлении привода учитывают не только вес полотна, но и ветровую нагрузку

Если не принять во внимание квадратуру створки, мотор не прослужит долго. Ветровые усилия для расчета принимают в диапазоне 50 кг на 1 квадратный метр плоскости ворот

Привод рассчитывают так, чтобы мощность получалась с запасом на 20 – 30% больше.

Если для автоматизации подходит рычажное устройство, используют стеклоподъемники машины ГАЗ, которые комбинируют с двумя рычагами, или берут подходящий гидроредуктор. Для работы в сети 220В ставят понижающий трансформатор вместе с преобразователем напряжения на 12В.

Концевые выключатели блокируют работу электромотора в конечных положениях, при этом используют электрические схемы от реальных конструкций для реверсного запуска двигателя. Все нюансы сборки автоматики продумывают заранее.

Установка автоматики своими руками

Монтаж начинают с проверки работоспособности створок и сбора инструментов:

Если петлю и внутренний край столба разделяет расстояние 15 и менее сантиметров, на распашные ворота ставят линейный привод. При большем расстоянии входной группе необходимо рычажное устройство. Если механизм будет крепиться на бетонное или кирпичное основание, его следует укрепить. Для продления срока службы линейного изделия в процессе монтажа оставляют небольшой запас на ход штока (хотя бы 1 см). Затем проверяют плавность движения и смотрят, не мешают ли механизму упоры или спецавтоматика с концевыми выключателями.

Установка привода автоматики на распашные ворота

С электрической частью оборудования работают строго по инструкции. Настраивают концевые выключатели или непосредственно на плате выставляют время работы створок, если будут применяться упоры.

Безопасность привода повышают путем его оснастки сигнальными лампами и фотоэлементами. Для пользования автоматикой без пульта во дворе ставят резервную кнопку.

Линейные приводы

Устройство работает от вращения винта двигателем через редуктор. Движение происходит вдоль направляющей, отчего энергия вращения механизма преображается в линейный ход гайки. Деталь открывает конструкцию. Плавность и долговечность линейного привода зависит от замедления двигателя в конце работы. Это должно происходить до реакции конечного выключателя. Если двигатель работает именно так, приводное устройство порадует долгой функциональностью.

Рычажные приводы

Оборудование обеспечивает входной группе плавность и прочность. Работает оно благодаря двигателю, который передает энергию через редуктор. На вертикальном валу задерживается кривошип, перемещающий створки через рычаги. Приводы оснащены конечными выключателями и датчиками контроля оборотов двигателя.

Гидравлика

Автоматика гидравлического типа функционирует от реверсивного гидравлического насоса, двигатель которого перемещает раствор в гидроцилиндры. Они и запускают ворота. За безопасную работу оборудования отвечают датчики. Механизм отличается высокой надежностью, но и цена его не мала.

Особенности установки приводов при открытии ворот наружу

При подготовке проёма делают закладные. В центре кирпичного столба прокладывают трубу или швеллер (100 х 100 мм) и приваривают арматуру. Затем под профтрубу сечением 60 х 30 выводят закладные (3 шт.) и приваривают петли для створок. Местоположение закладных должно идти вровень с точкой крепления приводов.

После монтажа конструкции устанавливают автоматику. Раму каркаса и закладную столба сваривают с кронштейнами (по 1 шт.). Затем прокладывают целые тщательно изолированные провода и проверяют устройство. При правильной установке створки будут двигаться в нужном направлении. Если механизм работает по-другому, скорее всего, провода перепутаны местами. Погрешность исправляют обязательно, иначе распашные ворота не смогут нормально функционировать.

Распашные ворота – отличный вариант в хозяйстве современного человека. Конструкция может состоять из одного или двух полотен и даже иметь место под калитку. Для экономии финансов конструкцию собирают своими руками, а для более комфортной эксплуатации ее оснащают электроприводом. Устройство работает в автоматическом режиме и при необходимости блокируется.

Особенности управления автоматическими воротами через телефон

Самым популярным и удобным способом автоматического открывания ворот является использование мобильного телефона. Осуществляется это через GSM-модуль, который подключается к блоку управления и дает возможность управлять воротами.

Принцип работы заключается в следующем: в автоматическое устройство вставляется сим-карта любого оператора, в памяти которой прописываются телефонные номера пользователей, которые могут открыть ворота.

Пользователю нужно лишь позвонить на номер контроллера, который сравнит его с записанными номерами абонентов. Если такой там имеется, произойдет автоматическое открытие створок, иначе – контроллер сбрасывает звонок.

Подготовка к монтажу автоматики

Для начала стоит определиться, какая автоматика будет использоваться. Различают приводы линейного и рычажного типа для таких створок. При расстоянии между внутренней стороной столба и воротной петлей менее 1,5 см может использоваться линейный механизм, который стоит значительно дешевле рычажного. В остальных случаях применима рычажная автоматика. Стоит отметить, что для ворот с открытием створок наружу, подходят оба механизма.

Как уже было сказано выше, автоматика устанавливается внутри проема. И она занимает по 15 см с каждой его стороны. В случае слишком узких распашных ворот автоматика может быть установлена вверху створки, на той высоте, которая позволит беспрепятственно использовать механизм.

Далее, нужно определиться, будут ли использованы концевые выключатели. Дело в том, что отказ от них позволит значительно сэкономить средства. Если есть возможность установить упоры в земле, которые будут ограничивать ход ворот, использование концевых выключателей необязательно.

Для монтажа привода к воротам понадобятся такие инструменты:

• плоскогубцы;
• изолента;
• метр (или рулетка);
• электродрель, но может пройти и ручная;
• шуруповерт с разными насадками;
• молоток.

Что предусмотреть?

Один из главных критериев, на которые нужно ориентироваться – безопасность эксплуатации. Следовательно, устройства на напряжение 220 В использовать нежелательно; только рассчитанные на его низкие значения (в пределах 12 – 36 В). Судя по отзывам тех, кто уже самостоятельно конструировал автоматику ворот и пользовался ею, один из приемлемых вариантов – механизм, управляющий положением спутниковой антенны.

Чтобы система работала исправно, и двигатель не «сгорел», следует продумать, как организовать его автоматическую остановку при крайних положениях выдвижной части или при возникновении какой-либо преграды в процессе открывания ворот. Значит, придется задействовать такие элементы схемы, как бесконтактные датчики (например, фото-) и концевые выключатели.

Виды приводов

Варианты узлов, обеспечивающих движение полотен:

• червячный. Мотор со шкивом с шестерней расположен близко к полотну. Последняя входит в червячную рейку, закрепленную по длине створки. Такой тип характерный для откатных конструкций. Преимущество: тишина хода, повышенная надежность;
• цепной. Систему шестерней двигает цепь. Более шумный вариант, но можно устанавливать на расстоянии. Обычно им всегда оснащаются роллетные, секционные комплекты — такая конструкция наиболее подходит под их технические особенности.

Для ручного управления может предусматриваться отдельный механический узел. У распашных ворот больше разновидностей приводов: локтевой, линейный (гидро- или электромеханический), подземный.

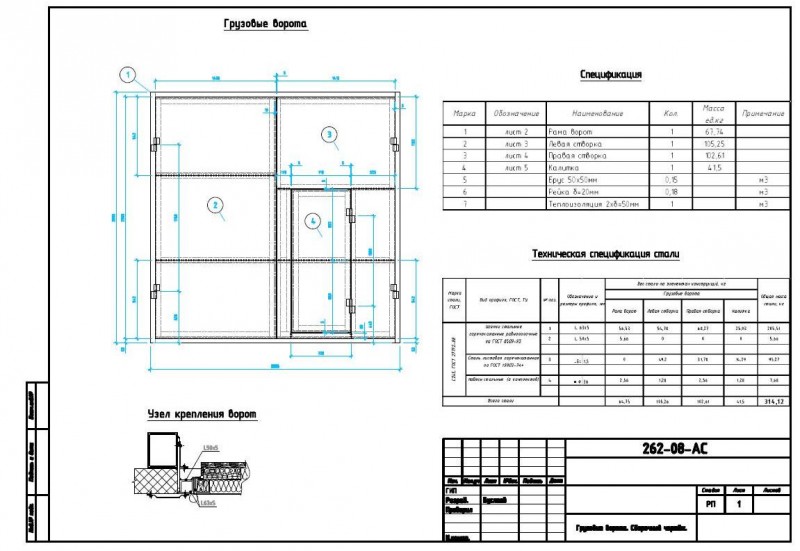

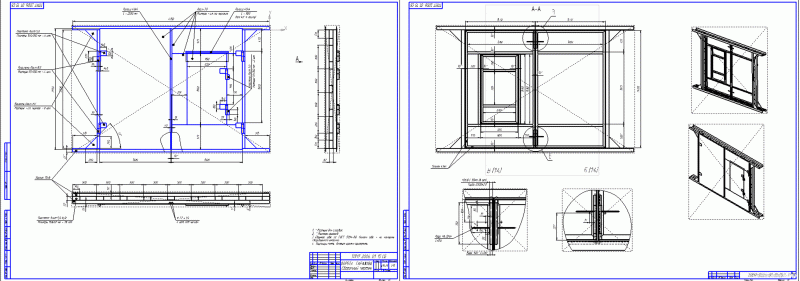

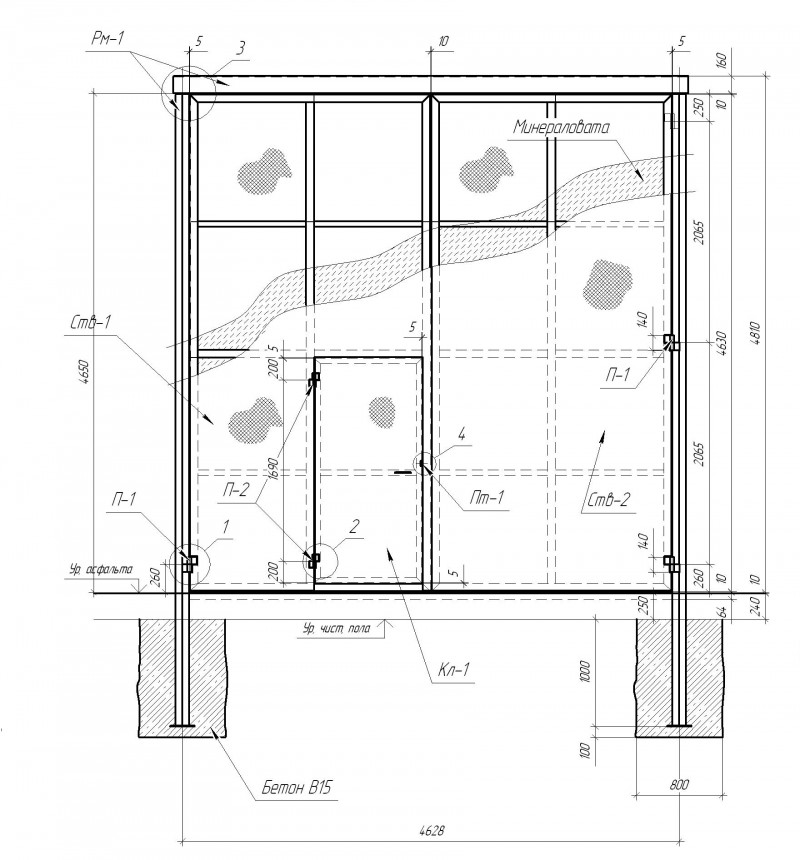

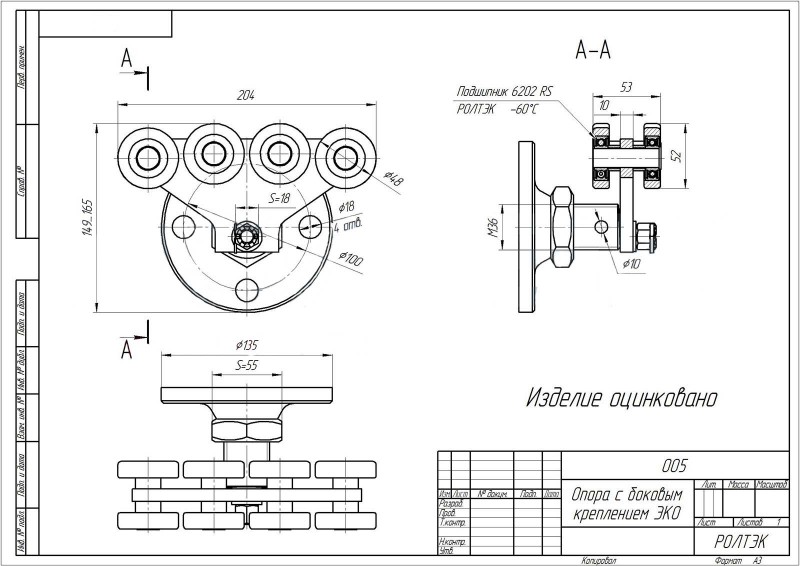

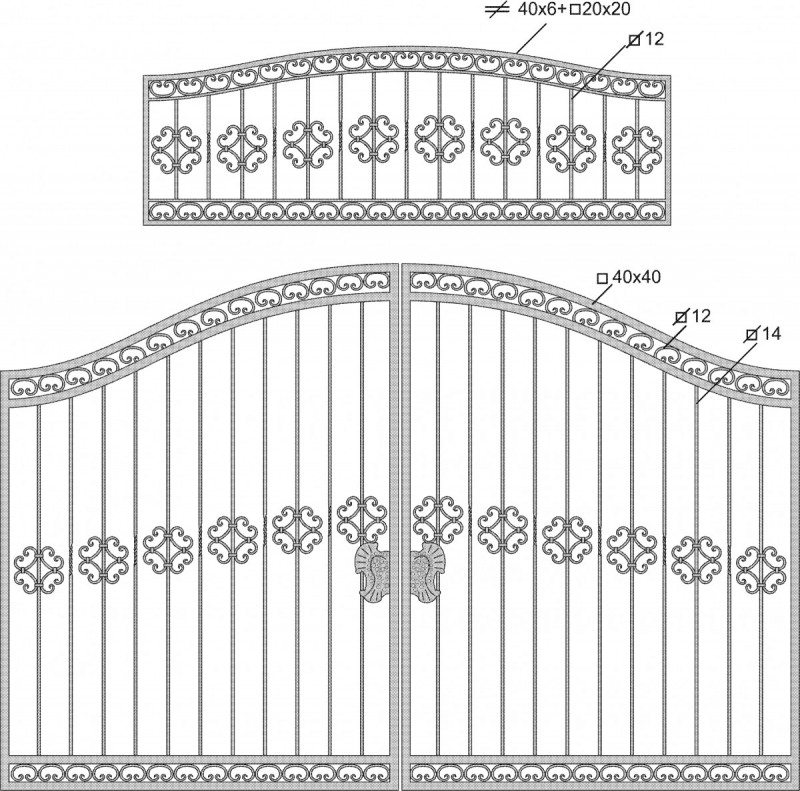

Фото чертежей ворот

Также рекомендуем просмотреть:

• Привод для ворот
• Ворота с калиткой
• Кованые калитки
• Забор из штакетника
• Красивые заборы
• Гаражные ворота
• Заборы для дачи
• Забор из профнастила
• Зеленый забор
• Забор для дома
• Установка забора
• Калитка из профнастила
• Ворота из профнастила
• Раздвижные ворота
• Ворота своими руками
• Забор своими руками
• Металлические ворота
• Забор из сетки рабицы
• Столбы для забора
• Сварной забор
• Кованые заборы
• Замок на калитку
• Рулонные ворота
• Откатные ворота
• Декоративный забор
• Высота забора
• Калитки своими руками
• Кирпичный забор
• Автоматические ворота
• Бетонный забор
• Забор из камня
• Кованые ворота
• Деревянный забор
• Распашные ворота
• Как сделать забор

Установка распашных ворот

По сравнению с откатными воротами распашные конструкции не требуют обустройства фундамента, поскольку не имеют роликов, колес и направляющих рельс.

Для установки распашных входных групп понадобятся :

• Кирпичи;
• Электроды;
• Профтрубы Ø 40 х 30 мм и 60 х 30;
• Арматура диаметром 14 мм;
• Песчано-цементный раствор со щебнем;
• Швеллер или профтруба 100 х 100 мм;
• Обшивочный материал – дерево, профнастил и пр.

До монтажа распашных ворот делают замеры и подготавливают рабочее место. Для опорных столбов роют две лунки шириной 30 см. Несущие части внедряют в грунт ниже уровня промерзания примерно на 100 – 120 см. Дно ям посыпают щебнем и вставляют опоры.

Схема распашных ворот с открытием наружу

Под несущие части берут швеллер или железные трубы. Для устойчивости их бетонируют. Раствор готовят из расчета по 3 ведра песка и щебня на 1 ведро цемента. Для монтажа подземного электропривода в застывшей поверхности проделывают отверстие и вставляют изоляционную трубку.

Далее к столбам приваривают опорные пластины и занимаются полотнами. Прямоугольник-каркас сваривают слитно по ширине ворот. В центральной точке приваривают 2 трубы с промежутком 5 – 10 мм. После распила каркаса посреди центральных труб к створкам крепят петли – от 4 до 8 штук (с учетом веса и размера полотен). Работу завершают заполнением каркаса.

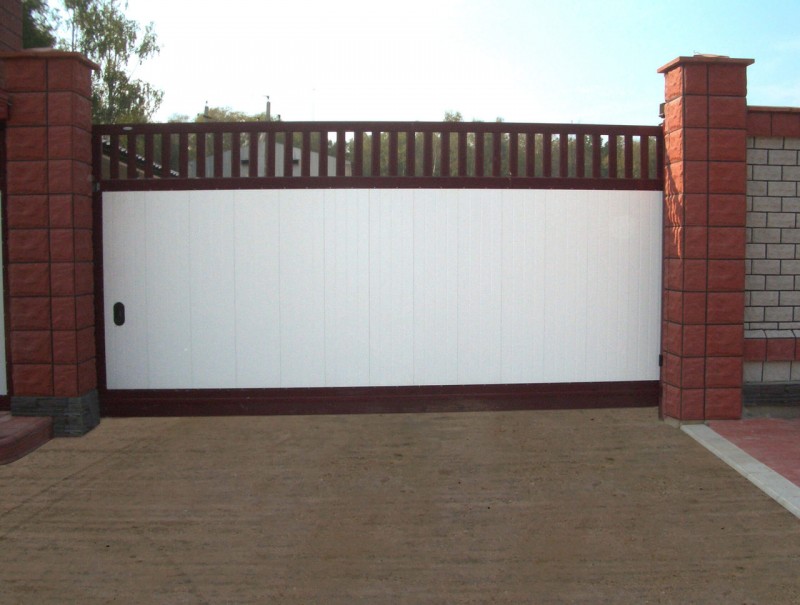

Фото автоматических ворот

Также рекомендуем просмотреть:

• Привод для ворот
• Ворота с калиткой
• Чертеж ворот
• Кованые калитки
• Забор из штакетника
• Красивые заборы
• Гаражные ворота
• Заборы для дачи
• Забор из профнастила
• Зеленый забор
• Забор для дома
• Установка забора
• Калитка из профнастила
• Ворота из профнастила
• Раздвижные ворота
• Ворота своими руками
• Забор своими руками
• Металлические ворота
• Забор из сетки рабицы
• Столбы для забора
• Сварной забор
• Кованые заборы
• Замок на калитку
• Рулонные ворота
• Откатные ворота
• Декоративный забор
• Высота забора
• Калитки своими руками
• Кирпичный забор
• Бетонный забор
• Забор из камня
• Кованые ворота
• Деревянный забор
• Распашные ворота
• Как сделать забор

Плюсы и минусы автоматических распашных ворот

По конструкционному типу автоматические ворота бывают четырех видов:

• подъемно-поворотные;
• откатные;
• секционные;
• распашные.

Каждый из них обладает достоинствами и недостатками.

Распашной вариант с автоматикой отличается от стандартных только наличием автоматической системы, с которой они могут открыться и закрыться посредством управления пультом. Плюсы распашного варианта:

• для установки могут использоваться ограниченные пространства: ворота занимают много места, но со стороны дороги конструкция не вызывает трудностей с въездом или выездом транспортных средств благодаря минимуму необходимой территории с фасадной части;
• при сравнении с остальными типами обходятся недорого;
• допускается открывание во внутреннюю и наружную стороны;
• разнообразие технических «начинок» (которые интегрируются с учетом каждого нюанса в конструкциях построений);
• есть возможность использования любых отделочных и декоративных материалов, чтобы получить в итоге оригинальные ворота;
• при желании может быть установлена подсветка, которая будет освещать территорию;
• скорость открытия и закрытия лежит в интервале от 12 до 15 секунд;
• электрический привод обеспечивает хорошую фиксацию;
• низкий уровень шума при работе;
• створки блокируются, это обеспечивает дополнительную меру безопасности;
• если отсутствует электричество, возможна работа в ручном режиме посредством перевода специальным ключом;
• являются надежными, универсальными, долговечными.

Такие системы не лишены из изъянов – отрицательные стороны все же присутствуют:

• вариант конструкции является устаревшим;
• с течением времени имеют свойство провисать: необходим систематический мониторинг состояния столбов и петель, или же в результате провисания откажет автоматический привод;
• система, отвечающая за запирание, – недолговечна;
• очень чувствительны к появляющимся препятствиям и легко могут быть деформированы;
• установка автоматических распашных ворот требует очень большого внимания, терпения, не приемлет ошибок;
• схема установки и подключения к электрическому обеспечению должна в мельчайших деталях соответствовать характеристикам приборов и электросети;
• требуются профилактические работы для хорошей работы долгие годы.

Особенности монтажа автоматики своими руками

В продаже много готовых комплектов. В их составе, как правило, эл/привод, элементы схемы (датчики, концевые выключатели и тому подобное), пульт. Модификаций много. Цена самых дешевых – около 15 980 рублей. Например, «WINGO» серии 2024KCE, которая способна управлять открыванием створок весом до 400 кг при помощи двигателя на 24 В. При установке покупного оборудования следует руководствоваться рекомендациями производителя.

Главная проблема, с которой многие сталкиваются – отдельные пункты инструкции не совсем понятны. Это может быть вызвано как низким качеством перевода на русский язык, так и расчетом изготовителей на то, что монтаж если и будет делаться своими руками, то только профессионально подготовленным человеком. Далее – основные этапы работы, знание нюансов которых поможет при установке как готового, так и самостоятельно подобранного комплекта.

Подготовка створок

Перед монтажом элементов автоматики ворот своими руками нужно убедиться, что они легко, без усилий, открываются. В процессе эксплуатации нередко появляются перекосы створок. Причины разные – «повело» опору из-за низкого качества ее бетонирования, ослабились петли и тому подобное. Работу по установке системы автоматики следует начинать с того, что привести ворота в порядок (о том, как сделать распашные ворота, читайте здесь).

Подготовка мест крепления приводов

Их монтаж производится на столбах. Если они металлические, то особых проблем не возникнет. Достаточно приварить кронштейны, и вопрос с надежной фиксацией механизмов решен. А вот как быть с опорами из кирпича? Обустроить закладные, к которым сваркой прикрепить швеллер – лишь один из вариантов. В принципе, сообразить несложно. Например, сделать так.

Высота крепления механизмов управления воротами – немаловажный вопрос. Во-первых, они должны располагаться строго симметрично, на одном уровне относительно грунта. Во-вторых, линейные приводы выравниваются по нивелиру, так как их эффективная работа по открыванию ворот наружу возможна лишь при горизонтальной установке. Если створки тяжелые, то привода желательно крепить так, чтобы они находились по их центру (в вертикальной плоскости). В-четвертых, проем ворот после крепления механизмом несколько сузится, и это также необходимо принимать в расчет.

Подключение двигателя, как уже указывалось, желательно делать от понижающего трансформатора. В цепь питания следует включить тепловое реле. Данный элемент схемы предохранит обмотку от перегрева в критических ситуациях, особенно в зимний период. Например, при сильном оледенении створок ворот, что приведет к увеличению их веса.

Электропроводка

Она монтируется только в защитной «оболочке» – гофра, кабель-каналы. Для подключения рекомендуются кабеля с жилами от 1,5 «квадратов», причем к приводу их должно подводиться не менее 4-х (хотя бы 1 – как резерв на случай обрыва одной из линий). Если подходить к вопросу эл/монтажа рационально, то для каждого направления нужны индивидуальные расчеты, в первую очередь, в соответствии с потребляемой мощностью. Это касается случаев, когда обустройство системы автоматики производится из отдельных элементов.

Для готового комплекта все параметры цепи указаны в инструкции, следовательно, работа своими руками более простая.

Электроника

Понятно, что ее самостоятельным конструированием никто заниматься не станет. Разве что радиолюбители, но им подсказки не требуются. В специализированных магазинах продаются и блоки управления (от 2 680 рублей), и брелки (от 1 150 рублей). Для семьи последних достаточно в количестве 2 – 3 штук.

Основные рекомендации по монтажу автоматики своими руками, с учетом того, что ворота открываются наружу, автор дал, и довольно подробные. А в какой комплектации устанавливать систему, характеристики всех элементов (например, мощность двигателя) – это уже читателю придется определять самостоятельно. Многое зависит от веса створок, их габаритов, розы ветров в месте расположения объекта и ряда других факторов. Успехов!

Обратим внимание на монтаж

Высоты достаточно двух метров, столько же ширины каждой створки. Они распахиваются или сразу, или отдельно каждая, внутрь двора или наружу. Это надо сразу продумать. Навешиваются на петли, хорошо смазанные графитовой смесью, чтобы не скрипели.

В закрытом состоянии, если нет механизма открывания, они фиксируются несколькими способами. Либо поперечно навесной дюймовой трубой на паре крюков по каждой распашке, либо крепежом на стыке растворок, вмонтированном в бетон. Нижнее крепление понадобится и в случае простого фиксирования каждой распашки.

Облицовка, крашеный профнастил или поликарбонат, крепится к рамам на болты или саморезы. Последних метизов на квадратный метр крепления надо восемь – десять штук.

Последний материал оставляете в его полупрозрачности или окрашиваете цветом на ваш вкус. Удачно смотрится профнастил, продолжающийся в виде забора от ворот по всей длине лицевой части усадьбы.

Минус формата ворот – большой их разворот.  Это особенный недостаток для зим, когда надо много снега вычищать, чтобы открыть ворота.

Вывод

Автоматика обеспечивает удобный и стильный способ иметь красивые ворота на входе в ваш дом без хлопот от их эксплуатации вручную. Они производят большое первое впечатление на посетителей и обеспечивают безопасную среду для семьи вдали от опасностей местных дорог.

Огромное разнообразие стилей и цветов ворот обеспечивает доступность, которая дополняют любой дом. Современные технологии производства означают, что коррозионно-стойкие материалы, такие как алюминий, доступны в виде полотен, имитирующих деревянные или железные конструкции по ценам, сопоставимым с оригиналами.
