Цвета проводов в электрике: стандарты и правила маркировки +способы определения проводника

Основная разновидность

На сегодняшний день для электромонтажных работ применяют шнуры, кабели и провода. Перед расшифровкой маркировки необходимо разобраться с тем, что собой представляют эти изделия и в чем их различия.

Провода

Провод представляет собой электротехническое изделие, состоящее из одной или нескольких скрученных между собой проволок, без изоляции либо заизолированных. Оболочка жилы, как правило, легкая, не из металла (хотя также встречается обмотка проволокой).

Такие изделия могут использоваться в электромонтажных работах (к примеру, монтаж электропроводки в деревянном доме), а так же при изготовлении обмотки электродвигателя. На сегодняшний день существуют провода с медными и алюминиевыми жилами. Медный вариант быстро окисляется в открытом пространстве и имеет высокую цену, но при этом способен пропустить через себя более высокие токовые нагрузки. К тому же медь более эластична, а значит, не так быстро сломается. Алюминиевые более хрупкие и не соединяются с медными (разве что только через клеммы), но за то имеют низкую стоимость. На сегодняшний день алюминиевая электропроводка используется все реже и реже.

Также следует отметить, что контакты могут быть заизолированными и голыми. Последний вариант используется для линий электропередач. Изолированный провод может быть защищенным и незащищенным. Защитой служит еще один слой изоляции (из пластмассы либо резины), который закрывает оболочку жил.

Последняя классификация осуществляется в зависимости от назначения: монтажные, силовые и установочные. Монтажный провод обязательно должен быть медным, используется, как правило, для соединения элементов электрической схемы в щите, а так же для соединения цепи в радиоаппаратуре. Силовой (как и установочный) для нас более известный, т.к. используется на открытом воздухе и внутри помещений.

Кабели

Электрический кабель представляет собой изделие из нескольких проводов, которые находятся под одной изоляционной оболочкой (из ПВХ, резины, пластмассы). Помимо этой оболочки может присутствовать дополнительная защита — бронированная оболочка из проволоки либо стальной ленты, которая обязательно указывается в маркировке.

Существует 5 основных видов электрических кабелей:

• силовой;
• контрольный;
• для управления;
• для связи;
• радиочастотный.

Кратко рассмотрим условия применения каждого из изделий.

Силовой используется для передачи электроэнергии в силовых и осветительных электроприборах. Существуют изделия различного типа и назначения. В основном силовые кабели используются для электропроводки внешней (как воздушным, так и подземным способом) и внутренней (в жилых и нежилых помещениях). Силовые кабели могут иметь как алюминиевые, так и медные жилы. Предпочтение рекомендуется отдавать последнему варианту. Изолирующим слоем может быть ПВХ, бумага, резина, полиэтилен и т.д.

Контрольный используется для работы электротехнических устройств, которые передают информационный сигнал для управления какими-либо устройствами. Данный вид также может быть с алюминиевыми и медными жилами.

Кабель управления представляет собой медный электропроводник с защитным экраном. Применяется в различных системах автоматики. Защитный экран служит для отвода помех, а так же защиты от механических повреждений.

Кабель связи используется для передачи информации с помощью токов различных частот. Передача местных линий связи осуществляется низкочастотными проводниками, а дальних линий – высокочастотными.

Радиочастотный кабель применяется в радиотехнических устройствах. Основное предназначение – передача видео- и радиосигналов.

Шнуры

Шнур для бытовых электроприборов

Вот мы и разобрались с основными различиями всех трех видов электротехнических изделий. Надеемся, что информация была для Вас доступной. Рекомендуем так же просмотреть видео, в котором данная информация предоставлена более наглядно:

Основные характеристики и различия проводников

Общие различия

Все проводники могут иметь различия по следующим признакам:

1. Поперечное сечение. Существуют жилы сечением от 0,35 мм.кв. до 240 мм.кв.
2. Материал изготовления: медь, алюминий, алюмомедь (специальный композит из двух металлов).
3. Номинальное напряжение (к примеру, способен выдержать 220 либо 380В).
4. Количество жил (одножильный либо многожильный).
5. Материал изоляции (ПВХ, резина, бумага).
6. Материал защитной оболочки (резина, пластмасс, металл).

Виды электрических проводов и их методы маркировки

Основные модели можно увидеть ниже:

Основные виды электрических кабелей

• ПБПП (ПУНП) — моножильный кабель монтажного вида, с внутренней и внешней оболочкой из ПВХ материала. В составе могут быть жилы от 1 до 4 с наибольшим сечением в 4 квадрата. В основном он применяется для осветительной группы в жилом помещении, прокладывается через розетки (используется для приборов слабой мощности). Жилы изготавливаются как из меди, так и из алюминия;
• ПБППг (ПУГНП). Внутри жил достаточно тонкие проволоки. Символ «г» в конце названия указывает на то, что это кабель гибкий;
• ППВ. Медный моножильный кабель — используется для скрытой электрической прокладки или для установки в гофре либо кабель-канале. Изоляция выполнена в один слой;
• АППВ — такая же модель, как и выше, толь с алюминиевой жилой внутри;
• ПВС — это один из популярных электрических кабелей с защитой из ПВХ состава. Внутри имеет секторное сечение и витые проволоки. Площадь сечения может быть от 0,75 до 14 квадратов. В основном применяется для проводки в жилом помещении;

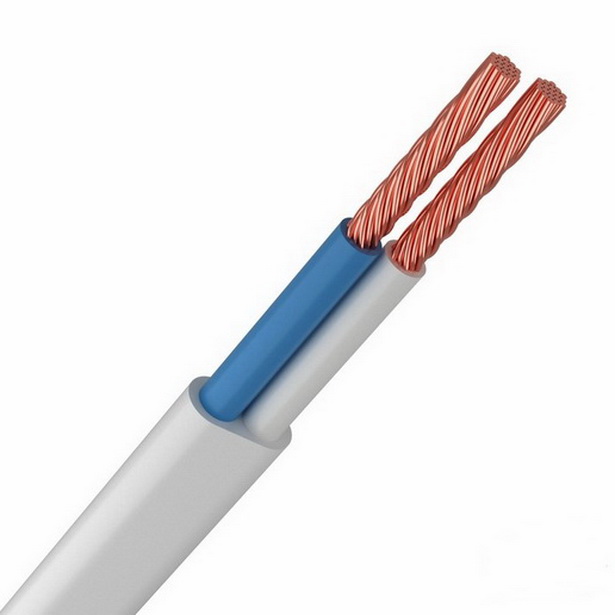

Кабель ШВВП 2×0,75

ШВВП — электрический кабель смешанного типа, используется для бытовых приборов. Его особенность в том, что внутри и медные и алюминиевые жилы. Эти элементы нужно объединять клеммником.

Как расшифровывать маркировку отечественных производителей

Каждый человек, собираясь приобретать провода, кабеля, сталкивается со сложной задачей выбора. Это происходит потому, что маркировка проводов, указанная на изоляции, выглядит как шифр. Зная, что означают те буквы и цифры, которые указаны на изоляции электротехнических изделий, вы с легкостью пойдете в магазин и купите нужное вам изделие.

Рассмотрим примеры маркировки, с расшифровкой, чтобы вы могли купить для электропроводки изделия, отвечающие техническим условиям. Старая проводка сегодня не справляется с подключением нового бытового оборудования.

Силовые кабеля маркируются следующим образом:

А – эта буква рассказывает о том, из какого металла сделана токопроводящая жила. Если вы видите букву А на первом месте шифра маркировки, значит несущая ток проволока сделана из алюминия. Когда жила из электротехнической меди – на первом месте не будет никакой буквы;

АА – на первых двух позициях информирует покупателя – алюминиевая сердцевина в алюминиевой оболочке;
Б – информирует о наличии брони из 2-х стальных пластин с антикоррозийной защитой;
Бнг – бронированный, не горит;
В – символ может быть указан на первой позиции, он утверждает, что изолирован поливинилхлоридом;
В – символ может оказаться на второй позиции, он информирует в этом случае о наличии в кабеле второго слоя из поливинилхлорида;
Г – символ может быть указан в конце буквенной части шифра, он сообщает о том, что провод оголенный, без дополнительной защиты;
К – буква информирует о том, что броня кабеля выполнена из круглой стальной проволоки

На дачном участке проводку могут погрызть кролики, другие дикие животные, для этого существуют кабеля, покрытые броней;
Шв – наличие опрессованного ПВХ шланга на броне;
Шп – слой из опрессованного шланга на броне, из полиэтилена;
Р – резиновый слой;
НР – резина, не горит;
Пс – самозатухающий полиэтилен, что важно в опасных для возгорания местах;
Пв – полиэтилен вулканизированный;
нг – символы, сообщающие о том, что кабель не горит сам и не поддерживает горения в группе;
LS – Low Smoke – мало выделяет дым;
нг – LS – не горит, не выделяет дыма;
FR – повышенная устойчивость от огня, наличие слюдосодержащей пластины;
FRLS – мало дымит, устойчив от огня;
Ш – иногда встречается такая маркировка, означающая шнур.. Следует отметить, что лишь первая буква А сообщает о металле жилы

Если ее нет в маркировке, значит жила сделана из меди. Все остальные буквы обозначают материал изоляции, защитных оболочек и их свойства, такие как устойчивость к огню, способность само-затухать, не выделять большой объем ядовитого дыма. Если такой кабель проложен в группе других, он не поддерживает горение. В шифре маркировки это отмечено маленькими буквами нг

Следует отметить, что лишь первая буква А сообщает о металле жилы. Если ее нет в маркировке, значит жила сделана из меди. Все остальные буквы обозначают материал изоляции, защитных оболочек и их свойства, такие как устойчивость к огню, способность само-затухать, не выделять большой объем ядовитого дыма. Если такой кабель проложен в группе других, он не поддерживает горение. В шифре маркировки это отмечено маленькими буквами нг.

На контрольный кабель маркировка наносится следующим образом:

• А – символ, размещенный на первой позиции, утверждает, что жила – алюминиевая, когда А пропущена, проволока медная;
• В – на второй позиции, без А – на первой, указывает, что изоляция ПВХ;
• В – на третьей позиции, когда нет А – на второй, говорит о дополнительном слое из ПВХ;
• П – полиэтилен;
• Пс – полиэтилен само-затухающий;
• Г – дополнительной защиты нет;
• Р – резина.

Все символы, кроме А сообщают о слоях защиты. Там, где высокая сырость и температура, например, в бане, защита нужна из резины, само-затухающего полиэтилена.

Маркировка, характерная для монтажа:

• М – на первой позиции, обозначает монтажный провод;
• Г – много проволок, если символа нет, одна проволока;
• В – ПВХ;
• ПВ-1, ПВ-3 – слой ПВХ, цифрами 1 и 3 обозначена степень гибкости;
• ПВС – ПВХ, провод для соединения;
• ШВВП – шнур плоский, два слоя винила;
• ПУНП – провод универсал плоский;
• ПУГНП – провода универсал плоские, высокая гибкость. Прокладывают внутри помещений, для бытового оборудования и уличных фонарей.

Особенности конструкции

ПВ1 – одножильный провод, благодаря чему он может использоваться для подключения только одного оборудования. Производится кабель из меди, которая предварительно проходит процесс лужения (покрывается флюсом).

Провод ПВ прост по конструкции. Он состоит из следующих конструктивных элементов:

1. Токоведущая медная жила, которая может состоять из одной цельной проволоки или нескольких маленьких проводков. Структура конкретного изделия зависит от сечения кабеля. Как писалось выше, для диапазона 0,5-10 кв. мм жила может быть цельной, от 16 кв. мм и больше – многопроволочной.
2. Слой изоляции, произведенный из поливинилхлорида. Имеет цветовую маркировку, выбранную заказчиком (если это не заземляющий кабель).

Символика, отвечающая за покрытие и армирование

Изоляционные характеристики материала являются наиболее важными в обеспечении длительного срока эксплуатации. Если не учитывать наличие или отсутствие первого символа А, то в общем виде маркировка изоляционного покрытия имеет следующий вид.

Соответствие символа и значения в отметке о назначении кабельной продукции

Символ	Позиция	Значение
В	1	Защитный слой из ПВХ
В	2	Оболочка из ПВХ
Г	Последняя	Отсутствие защитного слоя (голый проводник)
С	5	Свинцовая лента
Б	5	Защитное армирование из металлической ленты
Ш	5	Изоляционный слой в виде шланга
Шв	5	Прессованный поливинилхлорид
Шп	5	Шланг из полиэтилена
Шпс	5	Полиэтилен с защитой от горения
Р	5	Изоляционный слой представлен резиной
НР	5	Покровная оболочка из резины, не поддающейся горению
Нг	Последняя	Защитная изоляция не горит
HF		Не продуцирует дыма
LS		Отсутствие выделения газа при горении
Э		Защитный экран от механических повреждений
П		Проводящие элементы прямоугольные

Маркировка кабелей и проводов расшифровка таблица

Маркировка	Обозначение
АС	Алюминиевый провод в свинцовой оболочке
АА	Алюминиевая жила с алюминиевой оплеткой
Б	Армирование из металлической ленты с покрытием против ржавчины
Бн	То же самое что и Б, с защитой от горения
К	Армирование оцинкованными стальными пластинами
О	Каждая следующая оболочка покрыта отдельным слоем
FR	Провод обладает повышенной устойчивостью к огню
КГ	Гибкий кабель

Провода и кабели маркируют буквами

Первая буква — материал жилы:

• А — алюминий
• Буквы нет — медь

Вторая буква — в обозначении провода:

• П — провод (ПП — плоский провод)
• К — контрольный
• М — монтажный
• МГ — монтажный с гибкой жилой
• П(У или Ш) — монтажный с гибкой жилой

Третья буква — в обозначении провода и кабеля; материал изоляции жил:

• В или ВР — поливинилхлоридная (ПВХ)
• П — полиэтиленовая
• Р — резиновая
• Н или НР — найритовая (негорючая резина)
• Ф — фальцованная (металлическая) оболочка
• К — капроновая
• Л — лакированная
• МЭ — эмалированная
• О — оплетка из полиамидного шелка
• Ш — изоляция из полиамидоного шелка
• С — из стекловолокна
• Э — экранированная
• Г — с гибкой жилой
• Т — с несущим тросом

Резиновая изоляция провода может быть защищена оболочками: В — поливинилхлоридная, Н — найритовая. Буквы В и Н ставятся после обозначения материала изоляции провода.

Четвертая буква — особенности конструкции:

• А — асфальтированный
• Б — бронированными лентами
• Г — гибкий (провод), без защитного покрова (силовой кабель)
• К — бронированный круглыми проволоками
• О — в оплетке
• Т — для прокладки в трубах

Кроме буквенных обозначений, марки проводов, кабелей и шнуров содержат цифровые обозначения: первая цифра — число жил, вторая цифра – площадь сечения, третья – номинальное напряжение сети. Отсутствие первой цифры означает, что кабель или провод одножильные. Площади сечения жил стандартизированы. Значения площадей сечений проводов, выбираются, в зависимости от силы тока, материала жил, условий прокладки (охлаждение).

В обозначении шнуров обязательно должна быть буква Ш.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Чем наносить маркировку

Самый надёжный способ – это штамповка. Однако это связано с применением специального оборудования, но не всегда можно им воспользоваться.

Многое зависит от материала, из которого изготовлена бирка. Есть готовые маркеры с условными обозначениями, которые поставляются лентами. Лента имеет надрезы, благодаря которым легко отделить нужный значок с нижней клеевой поверхностью.

Надписи в основном выполняют несмываемой краской или тушью. В условиях повышенной влажности, агрессивной среды применяют фрезерование, кернение, выжигание или штамповку металла и пластика.

В сухих проветриваемых помещениях допускается нанесение надписей традиционными средствами: карандашом или фломастером.

Разновидности электрических кабелей

Если рассматривать исключительно кабели для силовых электрических схем, здесь основным видом выступают следующие силовые кабели:

• ВВГ;
• КГ;
• ВБбШв.

Конечно, это далеко не полный перечень всей существующей кабельной продукции. Тем не менее, на примере технических характеристик можно сформировать общее представление о кабеле электрического назначения.

Исполнение под маркой ВВГ

Широко применяемая, популярная и надежная марка. Кабель ВВГ рассчитан для передачи тока с напряжением 600 – 1000 вольт (максимально 3000 В).

Изготавливается продукт двумя модификациями, с токоведущими жилами сплошной структуры либо пучковой структуры.

Продукт из категории электрических кабелей, отмеченный как популярный и часто выбираемый в качестве материала для построения электрических силовых линий

Согласно продуктовой спецификации, диапазон сечений жил 1,5 – 50 мм. Изоляция поливинилхлоридная позволяет использовать кабель в условиях температур -40…+50°С.

Существуют несколько модификаций этого вида кабельной продукции:

• АВВГ
• ВВГнг
• ВВГп
• ВВГз

Модификации отличаются несколько иным исполнением изоляции, использованием алюминиевых жил вместо жил медных, формой кабеля.

Силовой гибкий кабель типа КГ

Конструкция ещё одного популярного кабеля, характерного высокой степенью гибкости, благодаря использованию пучковой структуры токоведущих жил.

Исполнение силового гибкого кабеля марки КГ на четыре рабочих токоведущих проводника. Продукт отличается высоким качеством изоляции, демонстрирует хорошие технические характеристики

Исполнение этого вида предусматривает наличие до шести токоведущих жил внутри оболочки. Диапазон рабочих температур  -60…+50°С. Преимущественно, разновидность КГ используется для подключения силового оборудования.

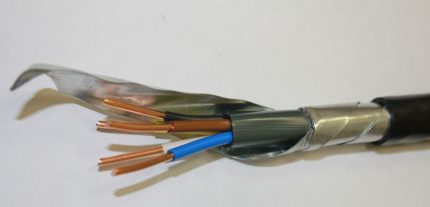

Бронированный кабель ВБбШв

Пример конструкции специальной кабельной продукции в образе продукта под маркой ВБбШв. Токопроводящими элементами могут выступать пучковые или сплошные жилы. В первом случае диапазон сечений 50-240 мм2, во втором 16-50 мм2.

Изоляция кабеля построена сложно-образованной структурой, включая поясную изоляцию, ленточный экран, стальную броню, битум и ПВХ.

Структура силового кабеля под высокое напряжение и значительные мощности. Это один из тех вариантов кабельной продукции, применение которой гарантирует надежность схемы

Существуют несколько модификаций этого вида:

• ВБбШвнг – негорючая изоляция;
• ВБбШвнг-LS – при горении не выделяет вредных веществ;
• АВБбШв – наличие алюминиевых жил.

Умение читать маркировку кабельной продукции пригодиться при выборе изделий и разводке электрических сетей.

Буквенно-цифровая маркировка кабельного продукта: 1) литера 1 – металл жилы; 2) литера 2 – предназначение; 3) литера 3 – изоляция; 4) литера 4 – особенности; 5) цифра 1 – число жил; 6) цифра 2 – сечение; 7) цифра 3 – напряжение (номинал) (+)

Особенности типа материала жилы – Литера 1: «А» –алюминиевая жила. В любом другом случае – жила медь.

Что касается предназначения (Литера 2), то здесь расшифровки следующие:

• «М» – под монтаж;
• «П(У)», «МГ» – под монтаж гибкий;
• «Ш» – инсталляционный; «К» – для контроля.

Обозначение изоляции (Литера 3) и ее расшифровка выглядит следующим образом:

• «В(ВР)» – ПВХ;
• «Д» – обмотка двойная;
• «Н (НР)» – резина негорючая;
• «П» – полиэтилен;
• «Р» – резина;
• «С» – стекловолокно;
• «К» – капрон;
• «Ш» – шелк полиамид;
• «Э» – экранированная.

Особенности, о которых свидетельствует Литера 4, имеют свою расшифровку:

• «Б» – бронированный;
• «Г» – гибкий;
• «К» – оплетка проволочная;
• «О» – оплетка другая;
• «Т» – для трубной укладки.

Также классификация предусматривает использование строчных букв и литер, обозначенных латиницей:

• «нг» – негорючий,
• «з» – заполненный,
• «LS» – без хим. выделений при горении,
• «HF» – без дыма при горении.

Маркировочные обозначения, как правило, наносятся непосредственно на внешнюю оболочку, причем по всей длине продукта через равные промежутки.

Таблица условных обозначений наиболее используемых типов проводов и их соответствие стандартам. Всегда есть возможность определить марку простым чтением непосредственно с оболочки изделия (+)

На нашем сайте есть статьи, посвященные выбору кабельной продукции для обустройства электрических сетей в квартире и доме, советуем ознакомиться:

1. Какой кабель использовать для проводки в квартире: обзор проводов и выбор лучшего варианта
2. Какой провод использовать для проводки в доме: рекомендации по выбору
3. Каким кабелем делать проводку в деревянном доме: виды негорючего кабеля и его безопасная укладка

Где применяется

По сути, каких-то строгих ограничений в использовании кабеля данного типа нет. Его можно устанавливать и на освещение, и на подключение электрических установок. Он также используется в станках, где производится подключение различных электрических узлов и механизмов.  Почему такой широкий спектр применения? Все дело в том, что:

• провод монтажный ПВ 3 обладает достаточно высокой прочностью, поэтому прекрасно переносит механические нагрузки;
• на нем не образуются колонии микроорганизмов, которые негативно влияют на качество изделия;
• ПВХ изоляция является самозатухающей;
• провод монтажный ПВ 3 или 1 обладает минимальным линейным расширением.

Прокладывать кабель этой марки можно в лотках, трубах (металлических или пластиковых), в специальный каналах, расположенных в конструктивных элементах зданий, внутри установок и станков. Желто-зеленый кабель применяется в контурах заземления.

Конструкция провода

Буквенно-цифровые обозначения

В ГОСТ прописан регламент маркировки внешней изоляции кабельных линий, благодаря чему можно отличить друг от друга шнуры, кабели и провода. Если на оплетке отсутствуют обозначения или их недостаточно для технического обслуживания и безопасности, то к трассе крепят специальные бирки с дополнительными данными.

Согласно правилам и рекомендациям, прописанным в ГОСТ, проводом называют изделия, состоящие из одной и большего числа жил, которые по всей длине защищены изоляцией. Жилы могут производиться без изоляции. Кабелем называются несколько заизолированных отдельно друг от друга жил, размещенных под единой герметичной оболочкой из металла или полимерных материалов. Шнур состоит из двух или большего количества гибких проводников, которые соединены между собой скруткой или оплеткой. Жилы фиксируются по всей длине, а оплетка производится из неметаллических материалов.

Все кабели делятся на несколько групп:

• силовые;
• сигнальные и контрольные;
• установочные;
• радиочастотные;
• связные.

Вы можете самостоятельно расшифровать буквенно-цифровые обозначения на изоляции.

Первая буква в аббревиатуре указывает на материал изготовления жилы. Буква «А» вначале говорит о том, что токоведущая жила произведена из алюминия. Отсутствие таковой буквы означает, что она произведена из меди.

Вторая буква указывает на сферу применения изделия. Если отсутствует и вторая буква в аббревиатуре, то такой кабель принято считать силовым.

Третья буква используется для указания степени гибкости изделия. Ее отсутствие указывает на одножильный провод, наличие буквы «Г» – на гибкий многожильный.

Четвертая буква позволяет обозначить материал, используемый для изготовления изоляции. Обмотки производятся из разных материалов, поэтому для нее применяют более специфичные обозначения.

Пятая буква указывает на материал изготовления внешней оболочки, наличие или отсутствие бронированного корпуса.

Шестая буква может использоваться для указания защитного покрова, предназначения слоя и конструкции в целом.

Благодаря прописным буквам можно указать на определенные особенности кабельной линии, наличие тех или иных свойств. После буквенных обозначений идут цифровые. Первая цифра подсказывает на величину рабочего напряжения («1» – 1 кВ, без цифры – 600 В), вторая – число жил (1-37), третья – площадь сечения.

Порядок размещения проводников

При проводке многожильных линий поступают следующим образом. Провода группируют в пучки, разделяя их по назначению. Формируют связку из фазовых проводников, отдельно собирают нулевые провода и заземление. Пучки по возможности формируют ровными рядами без переплетений. Это облегчит поиск того или иного провода.

В некоторых случаях в одной связке помещают фазовый и нулевой провод, питающий конкретного потребителя. На все связки крепят соответствующие значки.

Кабели в щитовой или в коммуникационном узле маркируют бирками, чтобы было легко найти нужную линию и определить её параметры.

Маркировка щитовой

Особенности маркировки отдельных типов кабелей

Данная деятельность преследует упрощение процесса монтажа и последующего обслуживания. Таким образом помечают кабеля, идущие к различным устройствам, при выходе из строя какого-либо из них проще обнаружить и решить проблему. Помечают кабеля бирками с наименованием устройства и типа кабеля либо цветовыми индикаторами. Для этого подходит изолента либо скотч, на который крепят надписи. При проведении электрических линий часто так помечают провода, которые находятся в распределительных шкафах. Принципиальной разницы в способе маркировки нет. Поэтому автоматику можно запитать даже без пометки. Но во время ремонта или обслуживания появятся проблемы с выяснением конкретного поврежденного кабеля. Одинаковые цвета в распределительном щитке и на проводе позволят быстро найти и устранить поломку.

Дополнительная маркировка

Пометка проводов и кабелей при необходимости является наиболее действенным способом сообщить пользователю о предназначении и особенностях каждого конкретного кабеля. За счет специального буквенно-цифрового шифра осуществляется сообщение о технических характеристиках каждого вида шнура.

Что говорится в ГОСТ и ПУЭ о цветовой маркировке

Основным документом, на который стоит опираться при производстве или приобретении кабелей, является ГОСТ 31947-2012. До его появления единообразия и порядка в области цветового обозначения электропроводки не было.

До сих пор в старых домах можно встретить провода в одинаковой оболочке, по цвету которой не определить, что подключено – «фаза», «ноль» или «земля».

Сейчас идентифицировать жилы стало намного легче. Даже без применения тестера можно определить, к какому контакту следует подключить ту или иную жилу – по цвету полимерной изоляции. В выше обозначенном документе ГОСТ указано, что изоляция кабельной продукции должна отличаться по расцветке. Определенный оттенок должен покрывать провод сплошным слоем – с начала и до конца. Нельзя, чтобы один провод в начале бухты был синим, а конце – белым; также запрещена прерывистая окраска.

Единственная жила, которая может иметь двухцветную оболочку – это «земля». Официально ей присвоена комбинация зеленый/желтый, по отдельности эти два оттенка использоваться не могут. Также в нормативных документах содержатся рекомендации по применению различных схем для 3-жильных, 4-жильных и 5-жильных кабелей.

Например, при производстве 3-жильных кабелей приветствуются следующие комбинации:

• коричневый – синий – зеленый/желтый;
• коричневый – серый – черный.

Если кабель состоит из 4 жил, то рекомендуется также два типовых варианта окраски:

• коричневый – серый – черный – зеленый/желтый;
• коричневый – серый – черный – синий.

Схемы для 5-жильного провода выглядят следующим образом:

• коричневый – серый – черный – зеленый/желтый – синий;
• коричневый – серый – 2 черных – синий.

Синим цветом обозначается «нулевая» жила.

Не рекомендуют использовать только два цвета – красный и белый.

К распределению цветов заземляющей жилы предъявляются особые требования: на любом случайно выбранном фрагменте провода длиной 1,5 см один цвет должен покрывать 30-70 % изоляции, второй цвет – остальную площадь. Окраска должна наноситься прочно и быть хорошо различимой.

Если обратиться ко второму важному для электромонтажников документу – ПУЭ, то в п.1.1.29 и п.1.1.30 также можно найти информацию о цвете проводов фаза-ноль-земля. Точнее, данные там не расписаны, но есть отсылка к ГОСТ P 50462-92, который уже давно заменен более свежей редакцией ГОСТ Р 50462-2009, действующей и сегодня

Материал соответствует информации, изложенной в ГОСТ 31947, но есть некоторые уточнения. Например, особым образом должны окрашиваться провода, выполняющие двойную функцию: если нулевой рабочий совмещен с нулевым защитным, то по всей длине он окрашивается в голубой цвет, а по краям имеет зелено-желтые полоски.

Схематичное изображение цветовой маркировки проводников. Наряду со цветовым обозначением жилы имеют и буквенное: нулевой – N, защитный – PE, совмещенный нулевой + защитный – PEN

Таким образом, все цвета, за исключением синего (голубого) и зеленого/желтого, можно применять для окраски изоляции фазного проводника. В эту группу попадают белый и красный цвета, которые почему-то ГОСТом редакции 2012 года не рекомендованы к использованию.

Пример трехжильного кабеля, изготовленного с учетом норм ГОСТ: зеленая/желтая жила предназначена для заземления, синяя – нулевая, коричневая – фазная. В приложении А к ГОСТ Р 50462 есть таблица, в которой можно найти буквенные обозначения всех цветов. Например, фазный проводник 1-фазной цепи (L) окрашивается в коричневый цвет, код цвета – BN. Буквенные коды применяют для черно-белых копий схем, на которых не используются различные цвета.

Маркировка оптических кабелей

Маркировка оптических кабелей имеет свои особенности. Первые две буквы — ОК (оптический кабель). Так что с идентификацией проблем не будет. Далее принцип тот же: есть определенный набор обозначений, которыми шифруются характеристики. В общем случае структура маркировки после букв «ОК» такая:

• Условия прокладки кабеля — Г — в грунт, К — в канализацию, П — в пластиковые трубы; С — самонесущий, П — подвесной;
• тип модульной конструкции — М — многомодульная, Ц — одномодульная с центральной трубкой.
• Горючесть оболочки. Буквы «нг» — негорючий при групповой прокладке; н — негорючий при одиночной прокладке; отсутствие букв — обычный полиэтилен (горючий). Если кабель н или нг, далее уточняется тип оболочки:
  • LS — полиэтилен, который не выделяет галогенов, имеет пониженное выделение дыма и газов;

  • HF — полиэтилен, который при горении и тлении не распространяет коррозионно-активные газы, не содержит галогены.

• Конструктивное исполнение:
  • 00 — одномодульный (ЦСЭ нет);
  • 01 — многомодульный со стеклопластиковым стержнем;
  • 02 — многомодульный — стальной трос;
  • 03 — многомодульный — стальная проволока;
  • 04 — многомодульный — арамидные нити.
• Количество ОМ х количество ОВ в ОМ;
• Тип ОВ (если их несколько, указывается для каждого):
  • Е1 – одномодовое ОВ с несмещенной дисперсией по рекомендации ITU-T G.652.B;
  • Е3 – одномодовое ОВ с дополнительным окном прозрачности по рекомендации ITU-T G.652.D;
  • Е5 – одномодовое ОВ с ненулевой дисперсией по рекомендации ITU-T G.655;
  • М1 – многомодовое ОВ 50/125 (G.651);
  • М2 – многомодовое ОВ 62,5/125;
• Допустимое растягивающее усилие.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.
