Мангал из газового баллона своими руками: практичное и такое простое решение

Особенности

Мангал из старых газовых баллонов делится на несколько типов, которые вы сможете с легкостью изготовить самостоятельно.

Существуют следующие разновидности:

• простой мангал, в котором нет крышки;
• барбекю;

• коптильня;
• смокер.

Три последние самодельные конструкции существенно отличаются от первого варианта, поэтому следует ознакомиться с их особенностями более детально:

Барбекю представляет собой простую конструкцию, которую вы с легкостью сможете создать своими руками. Для создания такого мангала вам потребуется отрезать часть емкости, которая в дальнейшем будет держаться на петлях и выступать в качестве дверцы. Внутри конструкции находится зона под угли и сетка, на которой будут располагаться продукты.

Коптильня отличается от традиционных мангалов тем, что в ней присутствует топка. Само сооружение должно быть герметичным, чтобы выполнять поставленные задачи. Для ее создания удаляется половина дна. Топка изготавливается из железных листов. Некоторые люди используют для данных целей другой баллон. Деталь приваривается и оборудуется специальной дымоходной трубой, по которой будет отводиться дым.

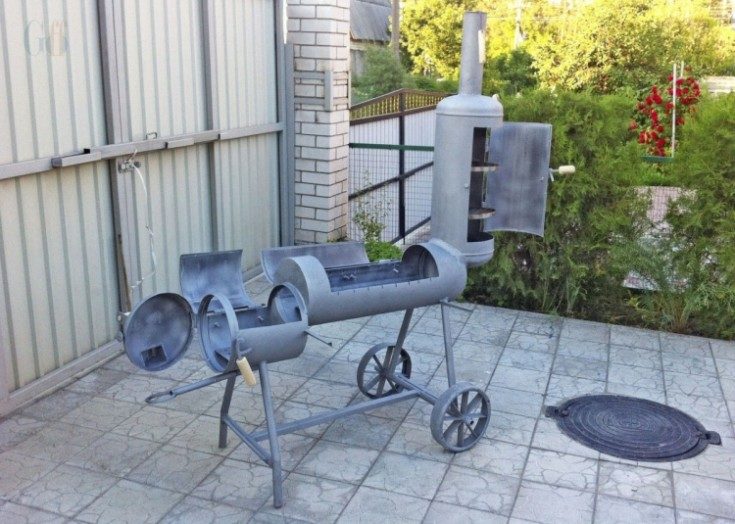

Смокер называют также «паровозом». Он представляет собой сложное сооружение, которому свойственна многофункциональность. В таком изделии присутствуют все опции, которые доступны подобным сооружениям: мангал, барбекю, коптильня, гриль.

Мангалы изготавливаются из пропанового и кислородного баллонов. Баллоны выступают в качестве великолепной основы для создания многочисленных конструкций. Они обладают качественным металлом, почти готовой формой и стандартными габаритами.

За счет толстых стен баллоны способны выдерживать высокие температурные режимы, поэтому такие изделия лучше всего подходят для создания различных коптилен, барбекю и мангалов.

Плюсы мангала из баллона:

• Такая конструкция не прогорит даже после длительного контакта с открытым пламенем.
• Благодаря оптимальной конфигурации и толстым стенам мангал не будет деформироваться от влияния высокой температуры.
• В таком мангале вы сможете приготовить не только шашлыки, но и запекать овощи, а также заниматься копчением и жаркой.
• После приготовления вам не потребуется тушить угли водой. Для этих целей будет достаточно просто закрыть мангал крышкой. Также она позволяет хранить мангал на улице. За счет больших размеров вы сможете приготовить порции на всю компанию.

• Легкость монтажа. Мангал из баллона сможет изготовить даже новичок.
• На работу потребуется несколько часов.
• Конструкция из баллона подойдет для реализации любых творческих задумок.

Мангалы, созданные из баллонов, практически не обладают недостатками. Некоторые пользователи заявляют, что минусы конструкции заключаются в больших габаритах конструкции. Однако можно приобрести и более компактные изделия. Другая категория людей сообщает, что полукруглое дно неудобно при розжиге дров.

По мнению профессионалов, сферическое строение стен мангала не очень подходит для жарки шашлыков, так как такая конфигурация ограничивает процессы, которые способствуют «раскрытию» аромата запеченного мяса.

Мангал из автомобильного газового баллона, сделанный своими руками

Из емкости от ГБО получается компактная жаровня, которую можно легко переставить или перевезти. Объем работ при изготовлении мангала из автомобильного газового баллона меньший, потому что нет ни башмака, ни вентиля, которые нужно срезать.

Изготавливаем крышку:

1. Располагаем корпус так, чтобы шов остался внизу.
2. Извлекаем мультиклапан.
3. От горловины отступаем 1 см, проводим линию крышки. Она будет заходить на 2 см за боковые швы с каждой стороны.
4. Откладываем от первой линии еще 42 см, получаем вторую линию крышки.
5. Делаем рез по первой линии.
6. Привариваем петли.
7. Вырезаем крышку полностью.

Работаем с корпусом:

1. Подвариваем опорные кольца.
2. Отрезаем и привариваем 2 планки для установки решетки внутри барбекюшницы.
3. Делаем прорези и сверлим отверстия для шампуров и поддува воздуха.
4. Устанавливаем ручку на крышку. Ее можно взять готовую или сделать из деревянной заготовки и прута.
5. Нарезаем и привариваем ножки, упор для крышки.
6. В крышку на место мультиклапана монтируем термодатчик.

По желанию дополняем ручками для переноски, разделочным столиком, дровницей, крышей или навесом.

Пошаговая инструкция по сборке

Одним из важнейших этапов работы является распиливание баллона. Именно от качества распила в последующем будут зависеть эксплуатационные характеристики и внешний вид изготовленного мангала. Выполнять распиливание баллона необходимо болгаркой по намеченным предварительно линиям.

После распиливания баллона к нему приваривают ручки и крышку на металлических завесах. Петли можно как приваривать к металлу, так и использовать заклёпки, что в последующем позволяет относительно просто изменить расположение петель, выполнив полученное соединение разборным. Ручки можно сделать из арматуры или приобрести уже готовые в строительных магазинах.

Ножки для баллона могут быть выполнены из стальной арматуры или уголка. Необходимо лишь обеспечить правильную геометрию конструкции, что станет гарантией устойчивости выполненного мангала. Дополнительно ножки следует укрепить уголками, которые привариваются к основанию металлической ёмкости. При желании можно выполнить оригинальные ножки из кованого металла, что позволит сделать мангал с необычными коваными элементами.

Чтобы исключить в последующем деформацию баллона от воздействия высоких температур необходимо изнутри емкости по всей длине приварить два металлических уголка размерами 30 на 30 миллиметров.

В нижней части емкости следует просверлить 15 отверстий с диаметром не более 16 миллиметров. Располагать их можно в шахматном порядке или в ряд. Отверстия необходимы для поступления в топку кислорода, который потребуется для горения топлива.

Болгаркой на верхних кромках выполняют параллельные напилы, которые необходимы для установки шампуров.

На месте вентиля на торце баллона приваривают трубу дымохода, в качестве которого можно использовать водосточную трубу.

Типы мангалов

Из газового баллона можно сделать несколько конструкций различных по сложности и назначению изделий.

Тип мангала	Краткое описание эксплуатационных характеристик
Барбекю	Относительно простая конструкция, часть баллона отрезается и приспосабливается под дверку. Внутрь насыпаются горящие угли и устанавливаются шампуры с мясом или сетка для барбекю. Никаких дополнительных конструкций не делается, для изготовления требуется только один баллон.
Коптильня	Соединяется большой баллон с малым, для увеличения тяги к большому крепится дымоход. Более сложная конструкция, в зависимости от места размещения огня может использоваться как мангал или коптильня. В связи с тем, что дым не имеет возможности остывать, продукты получаются только горячего копчения.
Смокер	Последовательно присоединяются три газовых баллона, самая сложная конструкция. В нем готовится гриль, шашлык, барбекю, можно коптить различные продукты. Дополнительно устанавливаются дымоходы и термометры, приделываются поддувала для контроля потока свежего воздуха и т. д.

Для примера мы рассмотрим процесс изготовления простейшего мангала.

Чертежи и расчеты

Следующим моментом подготовки будет составление чертежей и проведение расчетов. При составлении чертежа нужно тщательно продумать все детали. К ним относится расположение:

• поддувальных отверстий;
• ножек;
• трубы для вывода дыма;
• вырезов для шампуров;
• петель;
• уголка;
• ручки;
• полочки для дров;
• подставка под баллон.

После, на баллоне нужно расставить разметку согласно чертежу. Разрез под крышку будущего гриля желательно делать ровно посередине баллона, не забывать при этом отставлять небольшие отступы с торцов. Например, для 50 л емкости отступ с каждой стороны будет равняться 20 мм.

Меры предосторожности

При изготовлении жаровни из газового баллона следует быть очень аккуратным и перед началом работы соблюдать меры предосторожности. Даже пустой он содержит остатки пропана и конденсат, что при попытке вскрыть его может привести к взрыву

Перед изготовлением гриля из газового баллона необходимо тщательно выпустить из него весь газ

Чтобы удалить конденсат, нужно при помощи газового ключа открыть вентиль и перевернуть баллон вниз отверстием на несколько часов. После этого пустую емкость наполняют водой, содержащей моющее средство. Оставить раствор на несколько дней. За этот период все вредные и опасные вещества отстанут от стенок будущего гриля, и с ним можно начинать спокойно работать.

Этапы изготовления

Изготовление гриля своими руками состоит из нескольких этапов – разметка, распиливание, сборка, установка ножек, монтаж крышки и ручки. После того, как баллон обработан мыльным раствором, можно начинать работу.

Разметка емкости в 50 литров стандартный диаметр, которой 96 см:

1. положить баллон на бок;
2. от продольной сварочной линии отмерить в обе стороны по 24 см, что разделит емкость ровно пополам, и нарисовать первую горизонтальную линию;
3. с обоих торцов отмеряют по 3 см и наносят еще разметки, вкруговую;
4. оставить на первой линии несколько отметок под шампуры, расстояния между ними при этом должны быть не более 8-10 см;
5. последней разметкой обозначить крышки, при этом с передней стороны отмеряют от первой горизонтальной линии 10 см вверх и рисуют еще одну.

Распиливание и сборка:

1. распилить баллон пополам по первой линии при помощи «болгарки»;
2. приварить или закрепить при помощи болтов один край крышки;
3. только после этого вырезать боковые стороны крышки по второй горизонтальной линии;
4. приварить с наружной и внутренней стороны, между петлями, уголки-ограничители, которые будут препятствовать деформации крышки;
5. с обоих торцов закрепить при помощи сварки стальные полоски, которые позволят фиксировать крышку при закрывании гриля;
6. для того, чтобы крышка не запрокидывалась назад, к ней с одной или обеих сторон приваривают цепи;
7. на первой продольной линии сделать выемки по разметкам при помощи болгарки;
8. на параллельной стороне напротив каждого углубления просверлить отверстия Ø 1 см;
9. сделать дрелью несколько отверстий на дне жаровне в шахматном порядке (для хорошей тяги);

на месте бывшего вентиля приварить трубу.

Монтаж ножек.

Ножки прикрепляют с торцов гриля, с каждой стороны по две штуки. Между собой их желательно укрепить при помощи уголков, что обеспечит конструкции большую устойчивость.

Перед монтажом следует определить высоту жаровни. Самой оптимальной считается 1 метр, но можно сделать чуть выше или ниже, ориентируясь на свой рост.

Для закрепления ножек гриль переворачивают вверх днищем. Затем просверливают в нем 4 отверстия, в которые вставляют болты резьбой наружу. Их можно как приварить, так и привинтить к ножкам. В первом случае крепления сначала приваривают к днищу затем к опоре. Во втором – к ножкам приваривают гайки, к которым и прикручиваются, предварительно вставленные в днище, болты.

Внизу под грилем к ножкам можно прикрепить решетку для дров и других принадлежностей для барбекю.

Установка ручки.

Просверлить с лицевой стороны 2 отверстия. Вставить в них болты и прикрутить ручку. Можно использовать как готовые, сделанные из жаропрочных материалов, так и сделанные самостоятельно из металлического прута.

Как изготовить мангал из дисков автомобиля

Мангал из дисков автомобиля сочетает в себе барбекю, коптильню, варочную поверхность и гриль из газового баллона. Металлическую конструкцию можно выполнить из старых колесных дисков от автомобиля. Брать следует такие, которые изготовлены из цельной стали, а не из алюминиевого сплава.

Мангал из автомобильного диска прост в изготовлении и эксплуатации

Мангал из автомобильных дисков выполняется различными способами. Для самой простой конструкции достаточно одного элемента. Из него вырезается внутренняя часть, образуя емкость, похожую на котелок. Если в днище располагаются слишком большие отверстия, необходимо предусмотреть металлическую пластину. Однако полностью закрывать отверстия не следует, поскольку для поддержания жара угли должны продуваться. С боковых сторон днища нужно приварить ножки из трубы.

На таком мангале можно жарить не только шашлык, нанизанный на шампур, но и готовить барбекю. Для этого конструкцию следует покрыть металлической решеткой. Более целесообразным будет сделать ее съемной. Для удобства перемещения мангала симметрично по бокам конструкции привариваются ручки. Для поддержания жара сбоку в диске можно сделать окошко.

Чтобы сварить мангал более сложной конструкции, понадобится два диска одинаковых размеров. На одном из них вырезается перегородка с помощью газового резака. Элементы помещают друг на друга и приваривают по периметру. Перегородка второго диска является дном для первого. Здесь удобно будет располагать котелок. В боковой части нижнего диска выполняется окошко для подбрасывания дров.

Для получения готового мангала достаточно окрасить диск, приварить пару ножек и установить решетку

Еще одним вариантом, заслуживающим внимания, является приваривание двух элементов друг к другу, у которых предварительно вырезана середина. В боковой части конструкции делают окошко, через которое в топку подаются дрова. Верхняя часть конструкции оснащается решеткой, которая превращает мангал в барбекю.

Мангал, барбекю, коптильня из газового балона своими руками

Барбекю с использованием кирпичной кладки и готового переносного прибора подходит для тех, кто не слишком стремится погружаться в дебри конструирования. Применение же таких заготовок, как использованная емкость для газа — стихия народных умельцев, увлеченных своим делом. Благодаря упорству и изобретательности им удается не просто создать печь с разными функциями — гриль, мангал, коптильня, но и красиво оформить ее, сделать удобной для применения в разных условиях.

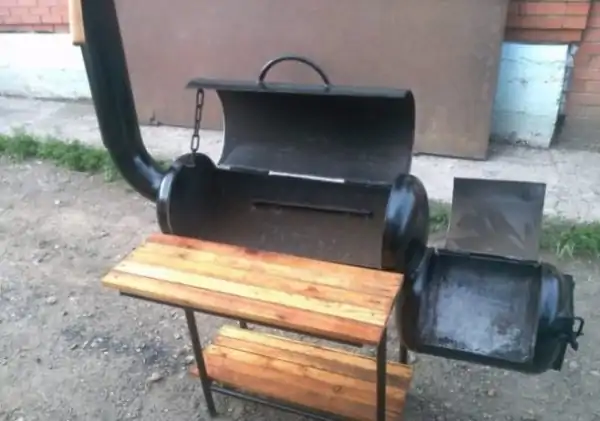

Фото 1. Готовое барбекю из газового баллона с двумя отделениями: маленьким и большим. Рядом с устройством приделан деревянный столик.

В многочисленных записях на видеосервисах показано, какие газовые баллоны пригодны для использования, чем их обрабатывают и что из них получается. Рассказы мастеров сопровождаются демонстрацией чертежей, инструментов, материалов и приемов обработки печей для барбекю. Бывает, что умельцы используют даже не одну, а несколько камер для создания универсальных конструкций, что позволяет приготовить еще больше разных блюд.

Интерес к газовому баллону не случаен. Он продиктован возможностями конструкции заготовки, а также характеристиками материала, из которого она сделана. Это хороший вариант приспособить отслужившую емкость для других полезных целей. Создание печи барбекю своими руками из баллона позволяет учитывать собственные желания, например, возможность передвигать конструкцию с места на место или зафиксировать ее на специально выбранной территории.

Справка. Для изготовления печей-барбекю подходят газовые баллоны, которые использовались на даче. Многие сдают их на металлолом, не подозревая, что они могли бы еще пригодиться в хозяйстве. Толщина стен у таких емкостей составляет 3 мм. Металл, из которого они сделаны, способен выдерживать высокое давление.

Плюсы и минусы использования баллонов для барбекю

Конструкция из отслуживших газовых емкостей удобна и надежна. К ее достоинствам относятся:

• прочность;
• небольшие размеры;
• мобильность;
• универсальность;
• доступность для обработки.

Материал для сооружения достается практически даром. Остается лишь правильно его обработать. Для этого нужны инструменты, умение ими пользоваться и желание мастерить.

Изготовленный прибор способен продержаться более десяти лет, так как баллон сделан из стали марок 45, Д или 30 ХГСА устойчивых к коррозии, рассчитанных на высокое давление.

При создании надежной конструкции из такого металла необходима качественная сварка.

В роли сопутствующих аксессуаров — заслонки, решетки, ручек, элементов декора, лучше всего использовать устойчивые к горению и нагреванию материалы.

Сложности, которые возникают при обработке и эксплуатации баллона, преодолимы. Они вряд ли являются препятствиями к созданию собственной печи-барбекю, но учесть их стоит. К ним относятся:

• взрывоопасность в начале изготовления;
• внушительный вес баллона;
• необходимость сварочных работ;
• трудности в обработке из-за толстых стенок;
• дополнительные усилия для транспортировки.

Последнее можно решить за счет установки конструкции на платформу с колесами, так как другим способом пустой баллон весом 22,5 кг передвигать будет непросто. Колеса уместны при создании мобильной системы из двух или нескольких баллонов, что значительно увеличивает вес всей конструкции.

Чертеж мангала коптильни из газового баллона: чертежи для самостоятельного изготовления

Первое, что необходимо выполнить – определиться с размером будущего сооружения. Для гриля рекомендуется использовать устройства объемом не менее 20 литров – тогда конструкция получится вместительной. Изделие объемом 27 литров имеет высоту 595 мм, что вполне достаточно для жаровни. Если использовать габариты крупнее, то транспортировать такое устройство будет нелегко.

Сделать своими руками можно коптильню, барбекю, смокер или традиционная жаровня. Сооружение первого вариант привлекает особый интерес – здесь легко готовить мясо, рыбу и другие продукты. Основой является чертеж, чтобы его правильно изобразить, необходимо следовать советам:

1. Вычислить высоту и ширину – для этого необходимо ознакомиться с габаритами существующих агрегатов.
2. Вычислить размеры внутреннего отверстия – выбираются согласно вместительности и предназначению сооружения.
3. Продумать поддувальные отверстия для кислорода – они должны располагаться снизу.
4. Изобразить патрубок для отвода дыма.
5. Нарисовать на схеме вырезы под шампуры.
6. Продумать полочку для дров.

Не стоит забывать о крышке для закладки продуктов. Ее изготавливают из верхней части прибора, отрезая ее болгаркой и закрепляя на петли или уголки. При изготовлении вертикальной коптильни необходимо продумать стационарные ножки и крышку для емкости.

Чем покрасить?

Поверхность мангала, который изготовлен из старого баллона, можно покрыть с помощью нескольких материалов. Для данных целей применяется:

• Кремнийорганическая эмаль с хорошими показателями термостойкости. Данное покрытие способно выдержать температурный режим до 600 градусов.
• Порошковая термокраска. Такой вариант не допускается для домашнего применения, так как ему требуется обжиг в печи под высокими температурами.
• Также можно воспользоваться оксидированием. Он является хорошим вариантом для антикоррозийной обработки мангала.

Также существует народный способ, который надолго защитит мангал от ржавчины. В первую очередь следует произвести обработку корпуса емкости 5% раствором серной кислоты. Затем прокипятите его в растворе хозяйственного мыла высокой концентрации. После этого в течение 30 минут следует варить изделие в едком натрии.

Обработка мангала считается обязательным мероприятием, так как железо может окисляться и ржаветь. Данные мероприятия способствуют продлению срока службы конструкции. Выполняя окрашивание своего сооружения, следите за тем, чтобы используемый материал соответствовал заявленным выше качествам.

Подготовка к работе

Совет: перед тем как приступать к резке, следует убедиться, что внутри нет газа, в противном случае возрастает вероятность взрыва.

В баллоне могут оставаться пары газообразного вещества. Чтобы убедиться в том, что емкость пуста, ее заполняют водой. Если необходимо выпустить газ и его пары, следует действовать по инструкции:

1. Емкость переворачивают вверх дном, затем открывают вентиль и полностью опустошают ее.
2. Внутри остается конденсат. Чтобы его удалить, выходное отверстие баллона смазывают мылом. Благодаря этому процесс выхода конденсата будет протекать более явно: жидкость вспенивается, под давлением появляются брызги.
3. Конструкцию нужно освободить от остатков газа, для чего внутрь наливают воду. Как сделать это безопасно, если на входе все еще установлен вентиль? Необходимо положить его набок. Дальнейшая работа должна выполняться вместе с помощником. Так, один человек отпиливает ножовкой вентиль, другой – поливает место распила водой, что способствует охлаждению металла. В итоге риск возникновения искры и возгорания остатков газа снижается.
4. Теперь появилась возможность налить внутрь воду. Это делают с помощью шланга, допускается использовать и воронку.
5. На начальном этапе наполнения рекомендуется встряхивать баллон, что позволит омыть его внутренние стенки, удаляя остатки конденсата.
6. Наполнив емкость водой, рекомендуется выдержать несколько дней.
7. Жидкость сливают, причем делать это следует как можно дальше от жилых построек из-за неприятного запаха.

Если планируется делать барбекю из газового баллона своими руками, можно рассмотреть вариант применения молотка. С его помощью сбивают вентиль. Однако этот метод более опасен. Из-за значительной силы удара может возникнуть больше искр. Исключить их появление методом обрызгивания металла вряд ли получится.

Пошаговая инструкция

Начальные операции по разметке и резке баллона мы описали в начале статьи. Теперь дополним нашу инструкцию фотографиями и поясним дальнейшие действия.

Петли к корпусу жаровни удобнее приваривать до момента отделения крышки, прорезав линию на обратной стороне корпуса. В этом случае они без перекосов встанут на свое место. На другой стороне к крышке приваривается ручка из стального прутка.

Если со стороны петель не поставить ограничитель, то дверца при открывании упадет назад и доставать ее будет неудобно. В качестве упоров можно использовать короткий обрезок уголка, приварив его посередине между петлями.

Поддувальные отверстия можно просверлить, но легче сделать их с помощью болгарки в виде вертикальных прорезей.

Для установки шампуров на ребрах жаровни делают треугольные вырезы или же сверлят в корпусе отверстия с шагом 5-7 см.

Ножки для мангала можно изготовить двумя способами:

• «По-простому» из кусков арматуры или трубы, приварив их к днищу;
• Сделав подставку из профильных труб и гнутой полосы, на которую ляжет баллон.

Для ускорения процесса жарки крышку следует закрывать. В этом случае для отвода дыма в торце емкости придется сделать отверстие и вварить в него трубу.

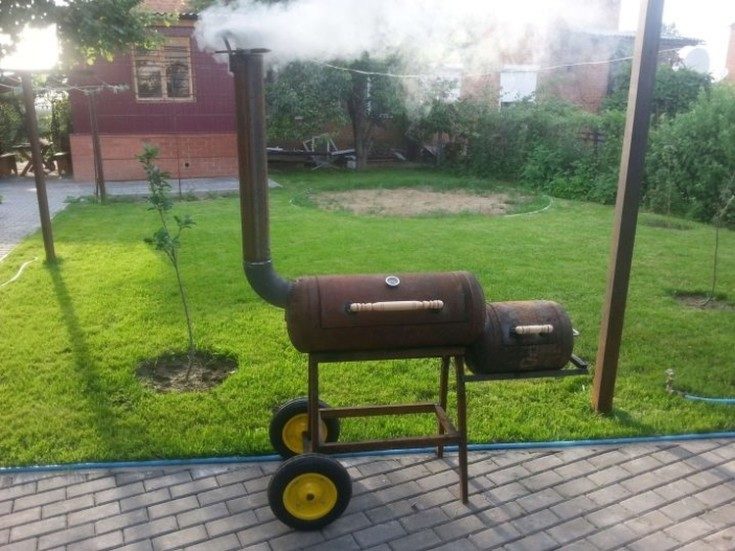

Мангал-коптильня отличается от обычной жаровни наличием дымогенераторного отделения. Для этой цели чаще всего используют баллон объемом в 20 литров. Наметив отверстие для пропуска дыма, его вырезают болгаркой.

Такую же операцию проделывают и с большой емкостью. После этого их стыкуют с помощью сварки. Большой баллон ставят на ножки.

Начертив контуры крышек их вырезают из корпусов и ставят на петли. В торце большой емкости делают отверстие под дымовую трубу и вваривают ее.

Внутри баллонов делают полочки из уголка и кладут на них решетки из толстой проволоки. Сзади в корпусе дымогенератора сверлят отверстия и ставят поворотную заслонку для регулировки тяги. Аналогичную заслонку крепят на трубе.

Знатоки настоятельно советуют поставить на корпус основной камеры датчик температуры (верхний передел измерения +350 С). Он поможет точно контролировать процесс копчения и получить продукцию отменного качества.

Завершает работу покраска конструкции термостойким составом.

Остальные конструктивные изменения

В принципе, мангал из газ баллона практически готов. Остается только приварить ножки и сделать отверстия в самом баллоне для установки шампуров и подачи воздуха в зону горения угля. Начинают с отверстий для шампуров.

Одна из нанесенных продольных линий осталась не использованной. По ней необходимо нанести дополнительно метки, разделяющие равномерно линии на несколько отрезков. Длина последних 8 см. На их концах и делают сквозные отверстия диаметром 10 мм, используя дрель и сверло.

С противоположной стороны сделанного проема на приваренной стальной полосе необходимо сделать пазы под шампуры. Они должны располагаться точно напротив сделанных отверстий. Пазы делают болгаркой и отрезным диском.

Теперь надо сделать отверстия для подачи воздуха внутрь барбекющницы. Для этого от сварного шва цилиндрической части баллона в две стороны надо отложить по 10 и 20 см. По ним проводятся продольные линии, в общем их будет четыре по две с каждой стороны от шва. Они также делятся метками с расстоянием 5 см. После чего метки на двух парных линиях соединяются между собой. По ним болгаркой и отрезным диском делают сквозные прорези.

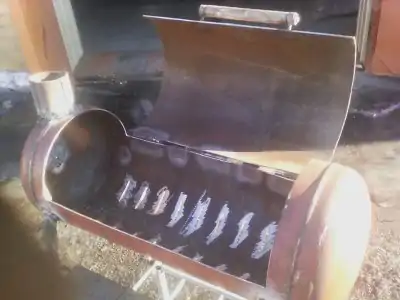

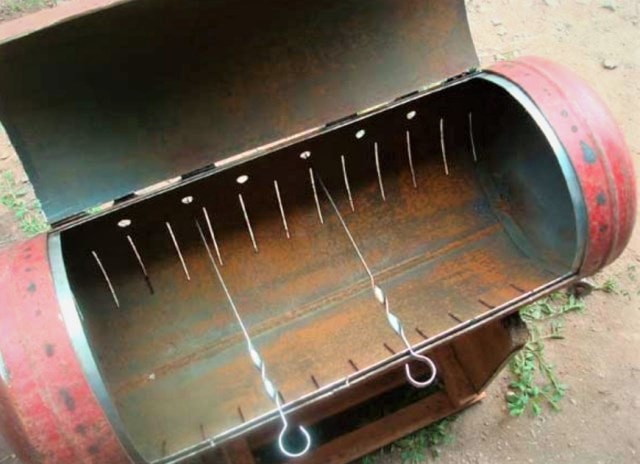

Отверстия и прорези под шампуры, прорези для воздуха в мангале из газового баллонаИсточник ar.pinterest.com

Остается заглушить отверстие, в которое вкручивался кран. Здесь просто берут пластинку толщиною 2-3 мм, которую к отверстию приваривают, обваривая сплошным швом со всех сторон.

В видео показано последовательность проводимых операций изготовления мангала из газового баллона:

Что касается ножек, то здесь огромное количество вариантов. Самый простой – ножки из стального уголка. Главное точно выбрать высоту установки газового мангала. Оптимально считается от 60 до 80 см, то есть удобный под рост взрослого человека. Хотя есть и низкие модификации.

Можно проявить фантазию и сделать ножки оригинальной формы, украшенные узорами. Можно приделать к ним ножки, сделать аппарат передвижным, мобильным, как показано на фото ниже.

Бабушкина швейная машинка плюс газовый баллон = «раритетный» мангал с оригинальными ножкамиИсточник ruscos.ru

Как сделать барбекющницу

В принципе, барбекюшница из газового баллона делается точно так же, как и мангал, только с небольшими добавлениями. Во-первых, внутрь устанавливается решетка. Она съемная, но для нее необходимо внутрь цилиндра установить опорные полочки. Изготавливают их из стального уголка 25х25 или 32х32 мм. Длина каждой полочки 10 см, приваривают их с двух противоположных сторон проема по три штуки на одинаковом расстоянии друг от друга. Место расположения по высоте – под отверстиями для шампур. Соответственно и с противоположной стороны на этой высоте.

Во-вторых, необходимо установить дымоход. Здесь достаточно много вариантов:

• на крышке;
• сбоку, с врезкой в отверстие для крана;
• рядом с крышкой в цилиндрической части.

Барбекющница из газового баллона с боковым дымоходомИсточник es.decorexpro.com

Как усовершенствовать мангал

Есть много дополнительных мелочей, которые сделают процесс приготовления мяса, птицы или рыбы на мангале-барбекюшнице процессом удобным и необременительным. Вот несколько таких мелочей:

1. К крышке устройства или к его цилиндрической части приваривают гайку, в которую вставляют термометр. Теперь можно следить, при какой температуре готовится мясное блюдо.
2. На дымоход можно установить бак. В него друг на друга устанавливаются решетки. Это дополнительное приспособление – отличная конструкция коптильни.
3. Можно внутрь мангала установить решетку, на всю его длину. Это будет колосник. Его задача – удерживать угли, но пропускать через себя золу, чтобы она не мешала гореть дровам.

Что касается декоративного оформления, то здесь также огромное поле деятельности. Что только не придумывают мастера. К примеру, вот такой вариант в виде паровоза, как на фото ниже. Определенно, такая конструкция украсит территорию дачи.

Мангал-барбекюшница из газового баллона в виде паровозаИсточник gyk.byxehog.ru.net

Из видео можно узнать, как создать мангал из газового баллона:

Заключение по теме

Сегодня найти в интернете мангалы из газового баллона с чертежами и точными размерами – не проблема. Предлагаются всевозможные варианты простых конструкций и с дополнительными удобными опциями. Но главное, как показала практика, это точное соблюдение высоты расположения шампуров над углями. Расстояние небольшое – будет гореть мясо, расстояние увеличили – блюдо будет готовиться долго.

Конструктивные особенности газового баллона

В 1953 г. была утверждена конструкция баллонов для индивидуальной газификации квартир и домов. В дальнейшем были разработаны устройства, устанавливаемые не снаружи, а внутри здания.

Газовые баллоны для индивидуального использования по ГОСТ 15860-84:

1 – башмак; 2 – нижнее днище (сфера нижняя); 3 – пояс усиления; 4 – верхнее днище (сфера верхняя); 5 – место для паспорта баллона; 6 – воротник (кожух защитный); 7 – клапан; 8 – ограничительное кольцо горловины для баллонов без обечайки и с клапаном; 9 – обечайка; 10 – кольцо горловины для баллонов с обечайкой и вентилем; 11 – вентиль запорный; 12 колпак предохранительный

Для проектирования мастерам важны основные размеры, их можно найти в прилагаемой таблице 1. Пользуясь данными, можно самостоятельно проработать вид и параметры изделия, которое предполагается изготовить самостоятельно.

Таблица 1: Размеры баллонов для хранения и перевозки пропана

Значения размеров баллонов, мм	Емкость баллона номинальная, л
2,5	5,0	12,0	27,0	50,0	80,0
D	200±2,5	222±+3,0	222±+3,0	299±3,0	299±3,0	299±3,0
D₁	200±3,5	200±3,5	200±3,5	270±4,0	299±4,0	299±4,0
D₂	155±5,0	155±5,0	155±5,0	222±5,0	–	–
D₃	160±3,5	160±3,5	160±3,5	230±4,0	–	–
S	2,0±0,3	2,0±0,3	2,0±0,3	3,0+0,3	3,0+0,3	3,0+0,3
H	225±2,0	285±2,0	470±2,5	575±3,0	960±3,5	1400±4,0
H₁	136±2,0	197±2,5	384±2,5	474±3,0	830±3,5	1275±4,0
Масса сжиженного газа в баллоне, кг	2,8±0,10	4,0±0,12	6,0±0,15	14,5±0,10	22,0±0,15	31,5±0,20

Из представленных данных видно, что толщина стенок у емкостей большого объема довольно солидная, она составляет 3 мм. Для устройств, где производится сжигание твердого топлива, подобные стенки будут служить довольно долго.
