Как рассчитывается максимальная длина контура тёплого пола?

Укладка труб

Для фиксации труб на своем месте обычно используется монтажная сетка. Такая сетка изготавливается из металла или пластика, имеет 100-мм ячейки и раскладывается поверх теплоизоляционного слоя. На этой сетке в соответствии с готовой схемой укладываются трубы, которые в дальнейшем нужно зафиксировать проволокой или специальными пластиковыми хомутами. Использование сетки обеспечивает увеличение прочности стяжки за счет армирования, но при этом повышает количество трудозатрат.

Еще один вариант крепления труб предполагает использование специальных полистирольных матов, спроектированных специально для теплых полов. Такой материал может одновременно выполнять функцию теплоизоляции и фиксатора. Наружная сторона матов имеет выступы, в которые можно укладывать трубы и фиксировать их. Полистирольные маты достаточно дороги, но и работать с ними очень просто.

В любом случае, какая бы технология укладки теплого пола под стяжку не была выбрана, все равно есть ряд правил, которые нужно соблюдать при работе. Так, трубы, несмотря на их гибкость, лучше слишком сильно не изгибать. Наступать на трубы и ронять на них тяжелые предметы тоже не стоит – поврежденную хотя бы на одном небольшом участке трубу придется менять полностью.

Труб для теплого пола нельзя нарезать заранее. Сначала нужно подключить ее к подающему коллектору, потом довести до обратки, и только после этого ее можно отрезать. Натягивать трубы с целью экономии не стоит, равно, как и составлять один контур из нескольких отдельных труб – такие операции негативно скажутся на надежности собранной конструкции.

Если для укладки используется схема «змейка», то начинать укладку труб желательно с наружной стены или окна – это позволит компенсировать снижение температуры из-за тепловых потерь. Спиральная укладка такого требования не предъявляет, поэтому трубы можно располагать любым удобным способом.

Укладка контура

Для напольного обогрева хорошо подходят пластиковые изделия диаметром 16-20 мм, с толщиной стенки 2 мм. Установку проводят «улиткой» или «змейкой». При выполнении «улитки» шаг укладки трубы может быть минимальным, но не менее 10 см. Если располагать контур «змейкой», то поворот магистрали должен составлять не менее 5 диаметров. При выборе изделия 16 мм, радиус изгиба не может быть менее 8-10 см; предусматривают такое же расстояние труб на тёплом полу.

Для эффективного обогрева необходимо правильно рассчитать количество трубы для тёплого пола. Если используется изделие диаметром 16 мм, то максимальная длина системы 100 м; для 18 мм – 122 м; для 20 мм – 125 м. Перед монтажом системы отопления необходимо сделать проект.

Тёплый контур не укладывают под мебелью, вблизи обогревательных приборов. От стены отступают 30 см. Необходимо посчитать обогреваемую площадь помещения. Для расчёта шага и метража водяного контура используют калькуляторы или таблицы. Учитывают толщину стяжки, теплопроводность напольного покрытия.

Если теплоноситель, который выходит в систему имеет температуру 30 0С, то при шаге трубы 20 см температура пола будет равна 25,9 0С. При этом воздух в помещении прогреется до 22 0С. Для организации водяного контура потребуется на 1 м2 обогреваемой поверхности 5 м нагревательного элемента.

Для напольного обогрева спальни потребуется меньше материала. Оптимальная температура в помещении 18 0С. температура пола должна быть 24 0С, теплоноситель 30 0С. шаг между витками «змейки» 15 см. Для 1 м2 понадобится контур длиной в 10 м.

Для системы напольного обогрева лучше использовать магистраль из металла, но всё чаще выбирают пластиковые изделия. Монтаж отопления можно наладить за несколько часов. Ведущими производителями оборудования для тёплого пола являются Германия, Чехия, Италия: компании имею дилеров в Москве и в других городах СНГ.

Водяной теплый пол своими руками. Часть 2. Монтаж труб

Заголовок

Водяной теплый пол своими руками. Часть 2. Монтаж труб

Заголовок

Водяной Тёплый Пол, монтаж

Заголовок

5 ключевых правил монтажа водяного теплого пола

Как производится расчет длины трубы

Традиционно при расчетах принимают, что 5 м трубы достаточно для отопления 1 м² пола (см. табличку выше). Номинальное расстояние при этом будет равно 200 мм. Исходя из этого соотношения можно рассчитать номинальную протяженность всего трубопровода: умножить полную площадь комнаты на 5 и округлить в большую сторону.

Для угловых комнат с одним окном лучше увеличить эту длину на 20% (на 1,2), с двумя окнами – на 30% (на 1,3). Для северных районов Российской Федерации необходимо умножить получившуюся длину еще на 20% (на 1,2).

Например, для угловой комнаты площадью 20 м² с двумя окнами и в холодном регионе России протяженность трубопровода будет:

В данном расчете используется полная площадь комнаты без вычета площади крупных предметов мебели. Так делается потому, что воздух над диванами (и даже шкафами) также необходимо отапливать, часть тепла расходуется на нагрев самой мебели. Если рассчитать по уменьшенной площади, в комнате будет прохладно, а в маленькой заставленной мебелью комнате может быть попросту холодно.

Определение максимальной длины одного контура

Максимальная длина одного контура ни при каких условиях не должна превышать 100 м – иначе насос просто не продавит теплоноситель в контур. Да и стометровый контур лучше разделить на два – отопление улучшится, а при избыточном нагреве всегда можно отрегулировать нагрев каждого контура при помощи трехходового клапана в коллекторном узле.

Как правильно рассчитать теплый водяной пол в доме

1. Климатические характеристики места, где стоит ваш дом (по соответствующим таблицам).
2. План помещения (можно эскиз).
3. Перечень и толщина материалов, используемых в ограждающих конструкциях (стены, перекрытие и т.п.).
4. Тип остекления в помещении, где будут проводиться работы, так как это основной источник теплопотерь.
5. Какую температуру в помещении вы планируете обеспечить.
6. Тип напольного покрытия.
7. Теплоизоляция полов (материал и толщина), а также бетонной стяжки.
8. Стационарно расположенная мебель (газовая плита, шкаф-купе и т.п.).

В зависимости от назначения вашего помещения необходимо ориентироваться на максимально допустимую температуру, определённую СНиП:

• Рабочие комнаты – 21 – 27 град;
• Жилые – 29 град;
• Коридор – 30 град;
• Ванная комната – 33 град.

Требования к температуре теплоносителя

Температура поступающего в тёплые полы теплоносителя 40 – 55 град. (max 60). Перепад между подачей и обраткой не должен выходить за диапазон 5 – 15 градусов.

Объясняется это тем, что при значении менее 5 град. расход теплоносителя значительно увеличивается, приводя к существенным потерям напора. А при значениях выше 15 град. получаем чувствительный перепад температур на поверхности полов.

Выбор отопительных труб и расчет их длины

Расчёт труб для водяного пола в одной петле (контуре) проводится с учётом их выбранного диаметра и составляет при диаметрах:

• 16 мм – до 90 м;
• 17 мм – до 100 м;
• 20 мм – до 120 м.

Разброс по длине определяется разными показателями тепловой нагрузки и гидравлического сопротивления. Расчёт монтажа водяных тёплых полов показывает, что в небольших помещениях обогрев выполняется одним уложенным контуром. В больших – двумя и более (чтобы не превысить максимально разрешённую длин труб).

В последнем случае необходимо стремиться к тому, чтобы длина всех укладываемых контуров была примерно одинаковой. (Под длиной понимается вся труба, считая от коллектора), с максимальным разбросом до 10 м.

Задаваемый шаг раскладки

Расчёт тёплого водяного пола своими руками предусматривает выбор величины шага, который определяется тепловой нагрузкой, длиной контура и ещё целым рядом параметров.

• Если речь идёт о краевых зонах, то шаг принимается равным 10 – 15 см. При этом стандартом определено, что к указанной зоне относится до 6 рядов;
• Санузел (все варианты) – шаг 150 мм;
• Зоны, относящиеся к центральным – 20 – 30 см.

Подбор диаметра

Расчёт трубы для тёплого водяного пола начинается с выбора диаметра. Оптимальным диаметром для помещений жилых, площадь которых составляет более 50 кв. м является 16 мм. В частном доме это обеспечивает наиболее приемлемое соотношение трёх базовых показателей: цена / простота монтажа / объём потребного теплоносителя.

Достаточно часто применяют 18 мм трубы. Но существенной разницы в качестве работы обустроенной системы это не даёт, а расходы на приобретение материалов возрастают многократно.

Расчёт тёплого водяного пола свидетельствует о том, что трубы в 20 мм принимают гораздо больше теплоносителя, что автоматически требует использования более мощного источника его прогрева. А согнуть такую трубу с шагом даже в 150 мм практически невозможно. Увеличение шага снижает количество тепла на единицу площади.

Требования к трубам

Трубы, используемые в данной системе, должны отвечать следующим требованиям:

1. Выполнение из химически инертного, термостойкого материала, защищенного от коррозии и не склонного к образованию известковых отложений. Строительными нормами и правилами категорически запрещено использование стальных водопроводных и газопроводных труб. Лучше всего подходят пластик, металлопластик, алюминий и медь.
2. Стойкость к внешним воздействиям. От этого показателя зависит надежность и срок службы заливаемого бетоном контура.
3. Прочность. Данный критерий необходимо четко соблюдать, так как теплоноситель и стяжка оказывают немалое давление на конструкцию.
4. Достаточная длина. Именно она характеризует надежность контура и является лучшей профилактикой протечек.

Какие данные нужны для расчета?

Традиционный расчет контура выполняется для труб с диаметром 16мм, но схема для любого размера трубы остается той же: считаются по длине петли, по которым будет двигаться носитель тепла.

Собираются исходные данные:

• Желаемая температура над полом:
• Схема укладки контура;
• Расстояние между элементами трубопровода;
• Максимальная длина используемой трубы;
• Число используемых контуров с разной длиной;
• Возможность присоединения петель к одному насосу и коллектору, число такие соединений.

Расстояние между трубами в контуре

По периметру помещения контур с греющими элементами укладывается с шагом 0,1 м. В остальном пространстве принято считать шаг от 0,15 до 0,25м. Если превысить максимальный показатель, то при ходьбе владельца по напольному покрытию будет ощущаться сильная разница температур, что крайне неприятно.

Допустимая длина контура

Показатель зависит от параметров давления в петле и сопротивления гидравлики – их определяет количество теплоносителя, проходящего через определенный диаметр трубы за единицу времени.

Когда обустраивается тёплый пол, циркуляция воды в одной из петель нарушается, и восстановить ее не удается даже циркуляционным насосом. Теплоноситель оказывается запертым в контуре, остывает, снижает давление до 0,2 бар.

Специалисты рекомендуют следующие размеры в контуре:

1. Петля из металлопластика в 16 мм диаметром может быть до 100 метров. Оптимальным значением считается 80 м;
2. Трубы из полиэтилена диаметров в 18 мм могут образовывать петли до 120м (лучше 80…100м);
3. Труба из металлопластика в 20мм диаметром допускает петли в 125 метров. Чем меньше будет в этом случае длина, тем надежнее и стабильнее прогнозируется работа системы.

Как рассчитать контуры с разной длиной?

Иногда теплый пол делается с несколькими контурами. В идеале они должны быть равны по длине, тогда балансировать систему не придется. На практике подобная схема практически неосуществима даже опытными специалистами.

Для расчета трубопровода в разных комнатах учитывается разница в длине каждого из контуров до 40%. Рекомендуется варьировать диаметры труб и менять шаг их укладки, что позволит компенсировать длины петель.

Возможность подсоединения к одному насосу и коллектору

Число подключаемых к коллектору и насосу петель можно узнать по мощности оборудования, трубам (диаметры и материал изготовления), числу контуров, метражу комнаты, а также материалу, из которого сделаны все конструкции ограждающего типа.

Самостоятельно с такими вычислениями справиться сложно, поэтому на этом этапе стоит привлечь профессионалов, у которых достаточно опыта и знаний в расчетах проектов теплых полов.

Как посчитать петлю?

После сбора исходных данных и определения оптимального варианта теплых полов, приступают к вычислению максимальной длины контура водяного теплого пола:

Подобные расчеты позволяют создать системы нагрева полов с достаточной мощностью для регулирования и поддержания заданной владельцем температуры в жилой комнате. Считая длину труб в нескольких контурах для большого дома, предполагая их соединение с одним коллектором, стоит обратиться к проектировщикам с опытом выполнения подобных работ.

Какая температура должна быть в комнатах частного дома?

Расчет длины трубопровода в теплых полах важен для скорости нагрева и достаточного выделения тепла. Внутри помещения должна поддерживаться стабильная температура, для чего теплоноситель прогревается до 60 градусов тепла. Если это значение будет превышено, то материалы коммуникаций могут пострадать.

Значения теплового комфорта для жилых помещений частного дома должны быть примерно следующие:

• В комнатах нужно поддерживать от 27 градусов до 29 градусов тепла;
• Коридор или прихожая (все проходные места) – 35 градусов тепла;
• Ванные и места с высокой влажностью – до 33 градусов тепла.

Если максимальная длина трубопровода составляет около 100 метров, то на подаче и обратке у котла-смесителя разница не должна быть более 5 градусов. Если число оказалось иным, значит, в контуре есть теплопотери, которые следует срочно устранить.

Идеальным решением для создания уютного дома считается установка тёплых полов.  Чтобы воплотить в жизнь это решение необходимо учитывать расчетные характеристики используемых элементов системы а также правила эффективного расположения, укладки и монтажа всех частей системы теплого пола. В этой статье приведем примеры расчета длины водяного контура, мощности кабельного и пленочного теплого пола.

Популярные схемы укладки

Нагревательная установка состоит из источника теплоносителя, коллектора, а также медных и металлопластиковых труб. Каждый из элементов имеет особенности, которые учитываются еще на этапе проектирования. Поэтому выбор и приобретение необходимой продукции происходит уже со знанием, какой диаметр имеет труба и т.д.

В небольших жилых помещениях источником теплоносителя являются электрокотел, центральное водоснабжение или твердотопливный элемент. Перечислим основные способы укладки труб теплого водяного пола.

Змейка

Начинают прокладку контура вдоль стены. На следующей поверхносити контур идет по схеме «змейки», постепенно заполняя все пространство пола. В конце происходит возврат к источнику горячей воды. Этот вариант позволяет хорошо прогревать одну половину пола горячей водой, а другую – охлажденной.

Двойная змейка

Выполняется от стены с трубой, сложенной вдвое, т.е. одна половина несет горячий теплоноситель, а другая (с противоположной стороны) возвращает остывший к источнику. Техника прокладки контура позволяет максимально равномерно обогреть помещение, используя две трубы с водой (горячей и холодной). Благодаря двойной укладке помещение прогревается эффективнее.

Спираль

Методика способна эффективно и равномерно прогреть все напольное покрытие. Чаще технику применяют в тех помещениях, где необходим постоянный обогрев пола.

Стоит учитывать, что участок вдоль стен будет прогреваться более интенсивно. Однако, спиральная схема позволяет использовать котлы меньшей мощности. Прокладка контура по технике спирали несколько сложнее «змейки», но благодаря более плотному заполнению пространства необходимая температура в помещении достигается быстрее.

Двойная спираль

Схема сдвоенной спирали (улитки) используется для разделения зон. То есть одна из частей комнаты обогревается сильнее. На практике схема двойной спирали выглядят следующим образом:

1. От источника горячей воды труба прокладывается спиралью, но только в той части помещения, где требуется усиленный обогрев.
2. Выход из первой спирали переходит во вторую, которая покрывает остальную часть комнаты и выходит обратно к источнику горячей воды.

Так одна выбранная часть комнаты обогревается в несколько раз сильнее второй. Данная схема актуальна, например, для детских комнат с игровыми зонами на полу в конкретной части комнаты.

Две спирали — для усиленного обогрева внешнего контура

Схема используется для многоквартирных жилых домов. Суть заключается в применении двух спиралей. Шаг прокладки контура минимизируют у стен и увеличивают ближе к центру помещения.

Кроме того, существует схема спирали со смещенным центром. Укладка по технологии гораздо сложнее метода «змейки», но позволяет распределить тепло по напольному покрытию под конкретные цели и потребности. Шаг укладки труб методом спирали находится в диапазоне от 10 до 30 см. Однако профессионалы считают оптимальным шагом 150 мм.

Важно! Чем больше расстояние между трубами, тем горячее должна быть вода. Монтаж нагревательной системы происходит на бетонное основание, настил из дерева или полистирольные плиты

Для более продолжительного сохранения тепла на основание укладывают фольгированную подложку. Стыки рядом для надёжности заклеивают скотчем

Монтаж нагревательной системы происходит на бетонное основание, настил из дерева или полистирольные плиты. Для более продолжительного сохранения тепла на основание укладывают фольгированную подложку. Стыки рядом для надёжности заклеивают скотчем.

Схема укладки контура прорисовывается еще во время проектирования. В это же время выбирается материал трубы и все остальные составляющие системы. Так как любой нагревательный элемент имеет рекомендации от производителя, то их необходимо учесть еще на этапе работы с проектом.

Какие трубы можно использовать?

Сразу необходимо сказать, что в многоэтажных домах использование этой технологии ограничено. Если вы полностью переоборудуете систему отопления таким образом, то ваши соседи сверху или снизу (это зависит от направления подачи теплоносителя) начнут мерзнуть, что непременно приведет к конфликтам и разбирательствам с коммунальными службами. Да и разрешение на подобные изменения получить вам вряд ли удастся. Все это позволяет говорить о монтажеводяной системы теплого пола только в частных домах.

Основным элементом подобной системы отопления являются трубы, от правильного выбора которых напрямую зависит качество работы водяного теплого пола. Давайте рассмотрим все доступные на сегодняшний день виды таких труб.

Вариант #1 — медные трубы

Наилучшим материалом для труб теплого пола является, безусловно, медь.

Монтаж медной системы отопления требует применения специального оборудования, которое могут позволить себе только профессионалы. Так что, выбирая для своего теплого пола медные трубы, будьте готовы платить за их установку

Именно такие трубы используются в большинстве европейских стран. Медь обладает отличной теплопроводностью и долговечностью. Единственным, но очень существенным недостатком таких труб является их цена.

Вариант #2 — трубы из металлопластика

Наиболее распространенный вариант труб для теплого пола.

Вариант устройства водяного пола из металлопластиковых труб по праву считается наиболее сбалансированным и производительным из-за высокого кпд системы и ее долговечности

Благодаря внутренней прослойке из алюминия они обладают неплохой теплопроводностью, а внутренний и внешний слои полимера делают такие трубы устойчивыми к повреждениям и «зарастанию». Да и цена этого материала вполне доступна.

Вариант #3 — полипропиленовые трубы

Полипропиленовые трубы используются так же редко, как и медные, но по другим причинам. Основным их недостатком является довольно большой радиус изгиба – не менее 8 диаметров. А это значит, что при толщине трубы в 20 мм, расстояние от одного ее отрезка до другого будет не меньше 320 мм, чего часто недостаточно.

Автор этой системы вышел из положения — он положил полипропиленовые трубы и скрепил их специальными уголками

Вариант #4 — РЕХ-трубы

РЕХ-трубы или трубы из сшитого полиэтилена обладают достаточно большой теплопроводностью и износостойкостью. При этом стоимость их невысока. Главным недостатком таких труб является то, что их приходится жестко фиксировать при укладке. В противном случае труба разогнется.

Фиксируются PEX трубы либо на арматуру, либо на специальную подложку (как делает фирма valtec, например)

Проектируем водяной тёплый пол

Как было сказано выше – одним из основных показателей для проектирования греющей системы является плотность эффективного потока тепловой энергии, производимой 1 м2 ТП (g, Вт/м2) – удельная мощность теплого пола. Она должна полностью компенсировать теплопотери помещения – Q, Вт.

g=Q/F,

где F, м2 – полезная площадь пола, которая будет использована под отопление.  Она принимается, как общая площадь помещения за вычетом мест, где будет установлена мебель, а также свободной зоны 20-30 см от стен и мебели.

Величина Q учитывает множество параметров, частично приведенных в предыдущем разделе. Для её точного вычисления можно пользоваться методикой предложенной в справочном пособии Е. Г. Малявиной «Теплопотери здания», требующей углубленного подхода. Однако на практике частнику проще будет принять некие усредненные величины теплопотерь типовых зданий. Например, комната 18 м2 с одной наружной стеной и окном, а также потолками до 3 м, будет иметь примерные теплопотери 1800 Вт. Данный показатель справедлив для расчета теплого пола в помещениях многоквартирного дома, построенного в умеренной климатической зоне. А вот для частного дома его уже придется увеличить в 1,2-1,5 раза. Также увеличиваются значения теплопотерь, если установлены большие окна, комната угловая, тонкие стены и т.д.

Удельная теплоотдача теплого пола должна находиться в определенных пределах. Ведь его перегрев приводит к дискомфорту жильцов, разрушению строительно-отделочных материалов. Так, максимальная температура поверхности напольного покрытия (t_f, С) рекомендуется:

• + 29°С – для жилых помещений (спальни, гостиной, кабинета);
• + 33°С – для помещений с повышенной влажностью (санузла, кухни);
• + 35°С – для участков возле внешних стен.

Табличный подбор шага укладки трубопроводов

Зная плотность эффективного потока тепловой энергии (g, Вт/м2), тип используемого покрытия (его сопротивление теплопередаче – R_w, м2*ОС/ Вт или м2*К/Вт), рекомендуемую температуру поверхности пола для данного помещения (t_f, С), а также градиент рабочих температур теплоносителя (t_z/t_p, С/С), можно по таблицам 1-3 подобрать шаг трубы (b, м).

Таблица 1.

Таблица 2.

Таблица 3.

Вычисляем количество и диаметр трубопроводов

Расчет длины трубы для теплого пола выполняем по формуле:

L=(F/M)*1,1+2*N, где

• L – искомая длина трубопровода, м;
• F – полезная площадь пола отапливаемого помещения, м2;
• b – шаг (частота прокладки) витков, м;
• N – расстояние от коллектора, расположенного на стене, до уровня пола, м;
• 1,1 – коэффициент запаса труб на повороты.

Расход трубы также можно прикинуть, воспользовавшись таблицей 4.

Таблица 4.

Шаг, мм	Расход трубы, м/м2
100	10
150	6,7
200	5
250	4
300	3,4

Профессиональный расчет теплого водяного пола также включает подбор внутреннего диаметра (D, м) трубопроводов. Он должен соответствовать целому ряду параметров таким, как гидравлическое сопротивление системы, техническим возможностям циркуляционного насоса, требуемым для прокачки объемам теплоносителя и другим. Тем не менее, практически для любой небольшой индивидуальной тепловой установки обогрева полов, можно смело брать, например, металлопластиковую трубу Ø 16 мм, у которой внутренний Ø 12 мм. При этом следует учитывать, что рекомендуемая длина отопительного контура в этом случае не должна превышать 100 м (максимум 120 м).  Если же расчет трубы для теплого пола требует большего её метража, то тогда контур необходимо разбить на два и более.

Помимо металлопластика подойдут: медь, ПВХ, сшитый полиэтилен. Они обладают схожими гидравлическими параметрами, поэтому их диаметры подбираются аналогично.

Разновидности труб

Пол представляет собой соединение труб, подключенных к коллектору. Правильные замеры данных являются основой для расчета мощности работы теплового оборудования. Чтобы рассчитать расстояние между трубами и необходимую для укладки длину, стоит ознакомиться с основными видами конструкций и их особенностями. Для монтажа теплого водяного пола используются трубы, выполненные из следующих материалов:

• Сшитый полиэтилен. Этот материал сложен в установке и имеет довольно высокую стоимость. Однако он имеет и массу преимуществ, например, обладает свойством памяти, не подвергается коррозии, устойчив к температурным изменениям.
• Медь. Один из самых стойких материалов, характеризующихся высокой прочностью, устойчивостью к коррозии. Минус в том, что медь достаточно дорога, такие трубы сложны в установке.

• Металлопластик. Достоинства материала заключаются в его экономичности, прочности и безопасности, с точки зрения экологии.
• Полипропилен. Трубы из полипропилена отличаются невысокой стоимостью при высоких технологических характеристиках, включая низкую теплопроводность.

Для расчета необходимого количества труб требуется учитывать особенности укладки, которые сделают эксплуатацию максимально эффективной:

• средний диаметр трубы – 16 мм, а толщина стяжки – 6 см;
• средний шаг укладки в контурной спирали – 10–15 см;
• длина трубы в отопительном контуре не должна превышать 100 метров, при этом стоит учитывать, что труба должна выходить и входить в коллектор без разрывов;
• расстояние между трубой и стеной должно оставаться в пределах от 8 до 25 см;

• общая длина контура должна укладываться в 100 метров при общей площади в 20 м2;
• между длинами витков стоит соблюдать разницу, не превышающую 15 метров;
• минимальное допустимое давление внутри коллектора – 20 кПа;
• чем короче трубопровод, тем меньше необходимость в установке мощного насоса, так как снижается уровень падения давления;
• температура теплоносителя на входе не должна отличаться от температуры на выходе более чем на 5 градусов.

Как располагать трубы отопления

Исходя из того, как удобнее мастеру, можно расположить коммуникации в 4-х вариантах:

• Змейкой.
• Угловой змейкой.
• Двойной змейкой.
• Улиткой.

Правильный расчет отопительной системы – задача трудная, но вполне осуществимая при пошаговом подходе

Учесть абсолютно все нюансы при монтаже теплого пола проблематично, потому стоит уделять внимание самым главным характеристикам, а именно длине труб и объему воды в них. Кроме того, стоит помнить, что даже незначительное превышение длины контура в 100 м может серьезно навредить системе и выдать на выходе далеко не ту температуру, которая ожидается. Двухконтурная модель, в свою очередь, будет гораздо эффективнее, что позволит отапливать дом без больших хлопот и с меньшим потреблением ресурсов

Двухконтурная модель, в свою очередь, будет гораздо эффективнее, что позволит отапливать дом без больших хлопот и с меньшим потреблением ресурсов.

Практически в каждом загородном доме обязательно смонтирован теплый пол. Прежде чем создается такой обогрев, выполняется расчет необходимой длины трубы.

В каждом таком частном доме работает автономная система теплоснабжения. Если позволяет планировка помещения, хозяева таких загородных владений сами монтируют теплый водяной пол.

Безусловно, монтаж такого пола можно сделать и в обыкновенной квартире, однако такая работа отличается большой трудоемкостью. Владельцам и работникам приходится решать очень много проблем. Основной сложностью будет подключение трубы к действующей системе теплоснабжения. Установить дополнительный котел в маленькой квартире просто невозможно.

От правильности такого расчета, зависит объем тепла, который необходимо подать в помещение, чтобы в нем всегда была комфортная температура. Проведенные вычисления помогут определить мощность теплого пола, а также помогут сделать правильный выбор котла и насоса.

Выполнить такой расчет очень сложно. Приходится учитывать довольно много самых разных критериев:

• Время года;
• Температуру воздуха на улице;
• Тип помещения;
• Количество и габариты окна;
• Покрытие на полу.
• Утепление стен;
• Где расположено помещение, внизу или на верхних этажах;
• Альтернативные источники тепла;
• Оргтехника;
• Осветительные приборы.

Чтобы было удобнее выполнить такой расчет, берутся средние значения. Если в доме установлен стеклопакет и сделано хорошее утепление, данный параметр будет ориентировочно равен 40 Вт/м2.

Теплые постройки, имеющие небольшую теплоизоляцию, постоянно теряют около 70–80 Вт/м2.

Если взять старинный дом, теплопотери резко увеличиваются и приближаются к 100 Вт/м2.

В новых коттеджах, где не сделано утепление стен, где установлены панорамные окна, потери, могут составлять около 300 Вт/м2.

Выбрав для своего помещения ориентировочное значение, можно начать расчет пополнения потерь тепла.

Теплый пол расчет мощности

На определение необходимой мощности теплого пола в помещении влияет показатель теплопотерь, для точного определения которых потребуется произвести сложный теплотехнический подсчет по особой методике.

• При этом учитываются следующие факторы:
• площадь обогреваемой поверхности, общая площадь помещения;
• площадь, тип остекления;
• наличие, площадь, тип, толщина, материал и термическое сопротивление стен и иных ограждающих конструкций;
• уровень проникновения солнечных лучей в помещение;
• наличие иных источников тепла, в том числе учитывается тепло, источаемое оборудованием, различными приборами и людьми.

Методика выполнения подобных точных расчетов требует глубоких теоретических знаний и опыта, а потому теплотехнический расчет лучше доверить специалистам.

Ведь только они знают, как рассчитать мощность теплого пола водяного с наименьшей погрешностью и оптимальными параметрами

Особенно это важно при проектировании обогреваемого встроенного отопления в помещениях большой площадью с большой высотой

Укладка и эффективная эксплуатация водяного обогреваемого пола возможна лишь в помещениях с уровнем теплопотерь менее 100 Вт/м². Если теплопотери выше, необходимо принять меры по утеплению помещения с целью снижения потерь тепла.

Однако если проектный инженерный расчет стоит немалых денег, в случае с небольшими помещениями приблизительные расчеты можно провести самостоятельно, приняв 100 Вт/м² за усредненную величину и отправную точку в дальнейших расчетах.

1. При этом для частного дома принято корректировать усредненный показатель потерь тепла исходя из общей площади строения:
2. 120 Вт/м² – при площади дома до 150 м²;
3. 100 Вт/м² – при площади 150-300 м²;
4. 90 Вт/м² – при площади 300-500 м².

Нагрузка на систему

• На то, какая будет мощность водяного теплого пола на квадратный метр, влияют такие параметры, создающие нагрузку на систему, определяющие гидравлическое сопротивление и уровень теплоотдачи, как:
• материал, из которого изготовлены трубы;
• схема укладки контуров;
• длина каждого контура;
• диаметр;
• расстояние между нитками труб.

Характеристика:

Трубы могут быть медными (отличаются наилучшими теплотехническими и эксплуатационными характеристиками, однако обходятся не дешево и требуют специальных навыков, а также инструмента).

Основных схем укладки контура два: змейкой и улиткой. Первый вариант наиболее прост, но менее эффективен, так как дает неравномерный нагрев пола. Второй более сложен в реализации, но эффективность прогрева на порядок выше.

Площадь, отапливаемая одним контуром, не должна превышать 20 м². Если отапливаемая площадь больше, то целесообразно трубопровод разбить на 2 или более контуров, подключив их к распредколлектору с возможностью регулирования нагрева участков пола.

Общая длина труб одного контура должна быть не больше 90 м. При этом, чем больший выбран диаметр, тем больше расстояние между нитками труб. Как правило, не применяются трубы с диаметром более 16 мм.

Каждый параметр имеет свои коэффициенты для дальнейших расчетов, посмотреть которые можно в справочниках.

Расчет мощности теплоотдачи: калькулятор

Чтобы определить мощность водяного пола, необходимо найти произведение общей площади помещения (м²), разницы температур подачи и обратно поступающей жидкости, и коэффициентами, зависящими от материала труб, напольного покрытия (дерево, линолеум, плитка и т.д.), других элементов системы.

Мощность водяного теплого пола на 1 м², или теплоотдача, не должна превышать уровень теплопотерь, однако не более чем на 25%. В случае слишком малого или слишком большого значения, необходимо произвести перерасчет, выбрав иной диаметр труб и расстояние между нитями контура.

Показатель мощности тем выше, чем больше диаметр выбранных труб, и тем ниже, чем больший шаг задан между нитками. Для экономии времени можно воспользоваться электронными калькуляторами расчета водяного пола или скачать специальную программу.

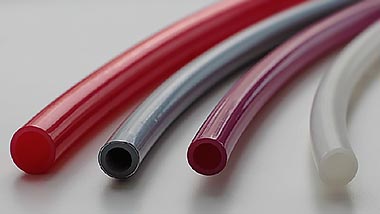

Продукция из сшитого полиэтилена

Изготавливается из модифицированного полиэтилена. Технология производства труб PEX позволяет получить материал с уникальной устойчивостью к перепадам температуры.

На современном рынке отопительного оборудования представлено большое количество продукции с различными техническими данными и параметрами. Поэтому подобрать и сделать систему отопления типа теплые полы трубами из сшитого полиэтилена PEX несложно.

Подкупает и простота монтажа водяного контура. Поэтому в большинстве случаев, когда из полиэтилена делают систему отопления своими руками, используют продукцию с маркировкой PEX.
