Самоделкины создают инструменты и приспособления

Как использовать самодельные станки и приспособления для домашней мастерской

Применение самодельных станков и приспособлений для домашней мастерской направлено на решение нескольких задач:

• Упрощение процесса обработки металла. В ходе создания предметов быта нередко требуется резчик по металлу или пресс.
• Усовершенствование обработки древесины. Даже чтобы построить небольшой сарай или сделать деревянную полочку для дома, необходима электропила и другие деревообрабатывающие приспособления.

Токарный станок своими руками

Покупать готовый инструмент довольно дорого, поэтому использование самодельных станков и приспособлений для гаража становится с каждым днем все актуальнее. Среди самых распространенных вариантов домашнего инструмента выделяют:

• столярный верстак;
• приспособление для быстрой заточки ножей;
• устройство для заточки металлических сверл;
• сверлильные станки;
• пресс;
• отрезные дисковые станки.

Самостоятельно собранный сверлильный станок

Вот несколько фото инструментов и приспособлений своими руками от «самоделкинов»:

1 из 4

Сверлильный станок из подручных инструментов

Инструмент для загиба профильных труб
Станок для холодной ковки

Инструмент для заточки лезвий

Особенности фрезерных станков с ЧПУ своими руками

Программное обеспечение считается важной составляющей во фрезерном станке с ЧПУ по дереву своими руками. Чертежи обычной конструкции с учетом этого условия должны включать дополнительные элементы под него:

• порт LPT;
• блок ЧПУ.

Сборка фрезерного станка по дереву для домашней мастерской

На первом этапе составляются для фрезерного станка по дереву своими руками чертежи, которые включают информацию о размещении всех компонентов конструкции, их размеры, а также способы фиксации.

Схема фрезерного станка с ЧПУ

Далее собирается опорная рама из труб, заранее нарезанных на детали необходимого размера. Для скрепления нужно использовать сварочный аппарат. Затем выполняется контроль размерных параметров, чтобы приступить к изготовлению рабочей поверхности.

Действовать нужно в рамках следующей схемы:

На ДВП плиту наносится разметка и вырезается из нее столешница.
Если фреза будет размещаться вертикально, в плите нужно сделать вырез для нее.
Выполняется монтаж шпинделя и электрического двигателя. При этом шпиндель не должен выходить за плоскость рабочей поверхности.
Устанавливается ограничительная планка.

Обязательно перед работой стоит провести испытания станка. Включенный фрезер не должен слишком сильно вибрировать. Чтобы скомпенсировать этот недостаток рекомендуется дополнительно устанавливать ребра жесткости.

Важнейшим требованием к станкам для мастерской является безопасность эксплуатации

Сборка фрезерного станка по металлу своими руками

Пошаговая инструкция по изготовлению самодельного фрезерного станка по металлу:

Колонна и станина изготавливаются из металлического швеллера. В результате должна получиться конструкция П-образной формы, где в качестве нижней поперечины выступает основание инструмента.
Из уголка выполняются направляющие. Материал необходимо отшлифовать и соединить с колонной болтами.
Из профильной трубы с квадратным сечением изготавливаются направляющие для консоли. Сюда нужно вставить штыри, имеющие навинченную резьбу. Перемещение консоли будет осуществляться за счет автомобильного домкрата ромбовидного типа на высоту в 10 см. При этом возможности амплитуды в сторону составляют 13 см, а столешница может перемещаться в рамках 9 см.
Рабочая поверхность вырезается из фанерного листа и крепится винтовым способом. Головки крепежа нужно утопить.
На рабочую поверхность выполняется монтаж тисков, изготовленных из трубы с квадратным типом сечения и металлического уголка, сваренных между собой. В качестве фиксирующего заготовки элемента лучше использовать штырь, покрытый резьбой.

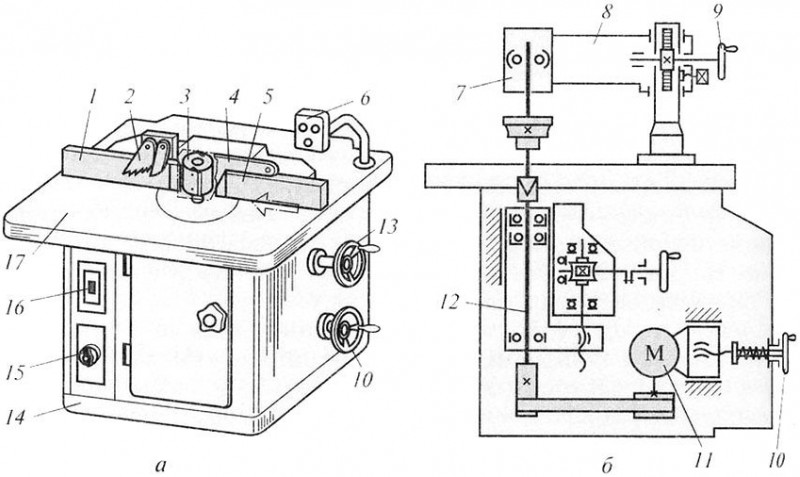

Схема устройства фрезерного станка (а — общий вид, б — кинематическая схема): 1 , 5 — направляющие линейки; 2 — зубчатый сектор; 3 — фреза; 4 — ограждение; 6 — пульт управления; 7 — дополнительная опора шпинделя; 8 — кронштейн; 9 — маховичок подъема кронштейна; 10 — маховичок натяжения ремня; 11 — электродвигатель; 12 — шпиндель; 13 — маховичок настройки шпинделя по высоте; 14 — станина; 15 — переключатель частоты вращения шпинделя; 16 — выключатель; 17 — стол

После этого нужно прикрепить к шпинделю конус (Морзе 2) и выполнить на него установку цангового или сверлильного патрона.

Самоделки для дачи и огорода своими руками

На даче обычно появляется немного свободного времени для творчества и обустройства окружающего пространства. Поэтому стоит иметь под рукой несколько свежих идей, чтобы воплотить их на собственном дачном участке. Дачные самоделки в домашних условиях своими руками могут быть и до гениального простыми. Из подручных материалов можно мастерить неожиданные и чрезвычайно полезные в домашнем обиходе вещи.

Обычные камушки превращаются в сказочных зверушек. Из старого чайника получается прекрасный цветочный горшок.

Бывшие в употреблении шины – это уже стало классикой в мире садовых фигур. Стильные светильники для дачного интерьера – сделай сам из обычной банки и свечи (не стоит забывать про технику безопасности). Подвесные клумбы – шикарная идея для маленькой дачи. Самоделки для дачи и огорода своими руками часто получаются сами собой, без лишних временных и финансовых затрат. Пожалуй, вы не догадывались, насколько полезными для домашнего хозяйства окажутся пластиковые бутылки. Пластиковые бутылки, которые вышли из обихода, могут послужить основой для невероятной декоративной клумбы. Прикольные «цветущие» столбы значительно украсят ваше дачное пространство.

Садовая мебель своими руками удачные самоделки: фото и чертежи

В предыдущих разделах мы рассказали вам о самоделках, которые станут незаменимыми для хозяйства и домашнего быта. Однако не стоит забывать и об отдыхе, перед которым, все же, придется немного потрудиться. Уютные кресла, разные столики и лавочки, качели и гамаки – все это дачно-садовое блаженство может поселиться на вашем участке. Предлагаем ознакомиться с фото инструкциями и чертежами по изготовлению садовой мебели. Мы подобрали для вас лучшие варианты.

Самодельные трактора своими руками в домашних условиях: видео

Еще одна машина в хозяйстве никогда не будет лишней. С помощью видео уроков вы научитесь конструировать самодельные трактора для обработки огорода и дачного участка без лишних усилий.

https://youtube.com/watch?v=Kbj80S13ty4

Видео: самоделки своими руками в домашних условиях

Новые и простые поделки для обустройства дома, сада и огорода ожидают вас в этом разделе. Мы расскажем вам совершенно бесплатно, как мастерить полезные и красивые вещи своими руками.

Самоделки для рыбалки своими руками: видео для вас

Хорошим уловом любит похвастаться каждый рыбак. А для того чтобы ваши рыболовные планы совпадали с вашими возможностями, прислушивайтесь к советам профессионалов и бывалых рыболовов-любителей.

Самоделки для создания автомобиля своими руками: видео рекомендации

Для многих мужчин автомобиль является полноправным членом семьи. Что уж говорить о том, когда ты создал это детище своими руками.

https://youtube.com/watch?v=2VKCyZhp3n0

Сборка сверлильного станка своими руками: видео как сделать конструкцию, рекомендации

Хороший чертеж сверлильного станка из дрели своими руками – основное условие, чтобы обзавестись необходимым инструментом. Для создания такого станка не нужно применять особенные материалы и покупать дополнительные комплектующие.

Составляющие для конструкции самодельного сверлильного станка своими руками:

• станина (основание);
• вращательный механизм (дрель);
• приспособление, обеспечивающее подачу;
• вертикально расположенная стойка для фиксации дрели.

Для создания сверлильного станка из дрели не нужно применять особенные материалы и покупать дополнительные комплектующие

В освоении технологии изготовления сверлильного станка из дрели своими руками видео — материал может оказать неоценимую помощь.

Руководство по созданию сверлильного станка своими руками (как сделать простейшую конструкцию):

Для стойки лучше использовать ДПС, чтобы деталь получилась массивной или мебельную плиту толщиной более 20 мм. Это позволит свести на нет вибрационное воздействие инструмента. Допускается использование основания от старого микроскопа или фотоувеличителя.
Точность сверлильного станка из дрели своими руками зависит от направляющих (2 шт.). Они служат основой для перемещения колодки, на которой располагается дрель. Для изготовления направляющих лучше всего взять стальные полосы. Впоследствии они будут надежно прикручены шурупами к стойке.
Для колодки нужно взять хомуты из стали, благодаря которым на данной детали будет надежно закреплен вращательный механизм.

Для изготовленного своими руками сверлильного мини — станка необходим механизм подачи вращательного инструмента. Классическая схема конструкции предполагает использование пружины и рычага. Пружина закрепляется между колодкой и стойкой.

Существует множество приспособлений для заточки сверл своими руками, видео — материал поможет разобраться в этой теме.

Мобильный стеллаж для инструментов

Это компактный, но крайне вместительный стеллаж. При необходимости его можно легко перемещать. Хорошая поделка для домашней мастерской.

Особенно пригодится при выполнении строительных и ремонтных работ, когда по территории нужно постоянно перемещаться с большим количеством инструментов.

Для сборки нужно изготовить передвижную платформу на колесиках. Она изготавливается из уголков 45х45 мм и достаточно толстой фанеры.

На стеллаже нужно установить крепежные элементы для инструментов. Нужно сделать так, чтобы каждый инструмент надежно фиксировался, а не был разбросан хаотично.

На видео создания самоделки своими руками можно наглядно ознакомиться с процессом изготовления такого стеллажа и других приспособлений, которые можно использовать для хранения и перемещения инструментов.

Дачный душ своими руками

Прежде чем его установить, нужно сделать душевую кабину. Если есть возможность, вы можете смастерить ее из дерева, установив это небольшое строение на основании. Поставьте деревянную дверь или ограничитесь вот такой занавеской для душа.

Есть и более простые варианты. Если у вас имеется клеенчатая ткань, тогда используйте ее.

После окончания рекламных акций остаются баннеры. Можно обратиться в рекламное агентство и купить такой почти за бесценок.

Еще один вариант — это приобрести ткань с пропиткой или использовать старый тент либо палатку.

Если вы делали забор из профнастила и у вас остались материалы, тогда попробуйте сделать душ для дачи из них. Металлические трубы нужно вкопать по разметке, залить их бетоном. Когда тот высохнет, к стойкам приваривают обрезанные листы профнастила. Один из них станет крышей.

Если у вас мало деревянных досок, тогда воплотите вариант, изображенный на следующей фотографии справа. А слева показан душ, который сделан по типу плетня. Так что материалы для него обойдутся почти бесплатно.

Когда душ готов, можно устанавливать на него ёмкость для воды. Чтобы она лучше прогревалась, можно сделать своеобразный змеевик из металла или из шланга. Тогда вода станет прогреваться активнее.

Эти и другие самоделки для дачи позволяют по максимуму использовать имеющиеся ёмкости.

Чтобы иметь возможность получать тёплую воду даже тогда, когда она не нагревается солнцем, используйте электроподогрев. Для этого можно пластиковую бочку расположить вертикально или горизонтально. Тогда нужно будет вмонтировать с одной стороны тен, а с другой ? штуцер залива воды. Сделайте отверстие перелива, чтобы лишняя жидкость вытекала, и вы видели, что емкость уже полна.

Теперь останется установить бак. Обычно для этого используют крышу душа. Вы можете поставить сюда плоский бак, сделанный из железа или из пластика. Также можно сделать канистру для души из металлической или железной бочки. Если нужно подогревать воду, тогда в бочку монтируют нагревательный элемент.

Ознакомьтесь и с другими примерами того, что можно сделать на приусадебном участке своими руками.

Бюджетное кресло-гамак своими руками

Кресло-гамак стильный предмет мебели, который может быть альтернативной заменой обычным стульям и креслам. Для создания простого кресла-гамака своими руками нужно подготовить:

• плотную ткань размером примерно 100 на 150 см;
• черенок для лопаты или круглый деревянный шест;
• плотную веревку, примерно толщиной 4-5 мм, длиной метров 40;
• швейная машинка или прочные нитки с иголкой;
• дрель.

Сначала от ткани отрезать для петель 2 полоски шириной 4 см и длиной 100 см, и отрезанные края подшить. Каждую отрезанную полосу порезать на 9 равных частей, согнуть их к середине так, чтоб получились петли и прострочить их снизу.

На одинаковом расстоянии наметить петли булавками на основе гамака. Аккуратно пришить петли прочными нитками.

На деревянном шесте, самым толстым сверлом просверлить по дырке на каждом конце. Веревку поделить на одинаковые части по количеству петель. Сложить конец веревки пополам, чтоб вышла петля и продеть ее в петлю гамака, плотно затянуть, свободные концы завязать.

Свободные длинные концы веревки продеть в отверстие на деревянном шесте, завязать в узел. Отмерить какой длины нужна веревка, чтоб подвесить кресло-гамак, лучше сложить ее вдвое, чтоб прочнее было.

Веревку плотно завязать на узел у основания узлов от петель гамака.

Столярный инструмент своими руками

Двигаемся дальше и переходим к столярным приспособлениям. Те, кто занимается «столяркой», по достоинству оценят бюджетную вайму — незаменимое для любого столяра приспособление для склеивания деревянных щитов.

Как-то раз мне потребовалось склеить много щитов из дерева. Струбцин у меня не было. Поэтому я решил на скорую руку собрать вайму из деревянных брусков сечением 5х5 см и металлических пластин с приваренными гайками «десятками».

Всего пользователь изготовил 3 таких ваймы, этого хватило для склейки щита из дерева размером 1.5х1.7 м и толщиной 18 мм. Чтобы бруски не приклеились к заготовке, под те места, где есть шов, и возможно выступание клея, можно подложить газету или пристрелить степлером полиэтилен.

Чтобы не испортить заготовку, под пластину, в которую упирается винт, нужно подложить прокладку. Ширина склейки регулируется перемещением упорного бруска.

Самодельные приспособления по дереву постоянно совершенствуются. Более продвинутый вариант ваймы, изготовленной полностью из металла, предлагает Alano. Узлы и принцип работы приспособления наглядно демонстрируют следующие фотографии.

Для изготовления такой ваймы нужен сварочный аппарат.

На FORUMHOUSE вы найдете другие разработки и даже чертежи  самодельных приспособлений .

Циклон для столярной мастерской на базе пылесоса

И в завершении материала предлагаем нашим читателям фотоподборку самодельных циклонов, являющихся необходимым устройством при столярных работах.

Вариант 1

Мой первый циклон вышел из строя, и я решил изготовить новый. На всё про всё ушло 20 минут. Чтобы его сделать, я взял использованное ведро из-под шпаклевки и соединяющие фитинги для полиэтиленовых труб. Они и держаться лучше, и закручиваются быстро, обеспечивая герметичность узла.

В качестве фильтрующего элемента использовался масляный фильтр от «Москвича».

Вот  что получилось в итоге.

Вариант 2

А вот мой вариант строительного пылесоса с циклоном. Для прочности усилил ведро изнутри. Оказалось, что для моей шлифмашины отлично подходит сливной шланг от стиральных машин.

Подведя итоги, скажем: чтобы делать самодельные станки и инструменты высокого уровня, необходима способность посмотреть на всякий, казалось бы, ненужный домашний  хлам из гаража и доски из столярной мастерской свежим взглядом. У настоящего мастера и хозяина всё должно идти в дело, а проявив выдумку и фантазию, можно значительно сократить расходы на покупку дорогостоящих «приспособ»,  требующихся для одноразовой или нечастой работы.

В теме на FORUMHOUSE можно ознакомиться с калейдоскопом идей наших пользователей, связанных с изготовлением самодельных станков. Также рекомендуем тему про доработку и восстановление ручных инструментов.

А в этом видео подробно рассказывается о выборе инструментов, необходимых для самостройщика.

Пластиковые окна, отвертка и металлический уголок

Сложно сегодня найти квартиру или дом, где не были бы установлены пластиковые окна. Если в вашем жилище имеются такие стеклопакеты, в них есть уплотнители. Если не хотите, чтобы они рассыпались, можете продлить срок их эксплуатации. Для этого раз в год на уплотнители следует наносить аэрозольную силиконовую смазку.

Рассматривая маленькие хитрости для домашнего мастера, вы можете отметить для себя следующее. При отсутствии отвертки под рукой для мелких винтиков вы можете быстро изготовить ее, заточив кончик старого ключа от банки консервов. Если вы хотите обновить интерьер и повесить тяжелую картину, то снизу ей необходимо будет обеспечить поддержку. Это можно сделать, прикрепив металлический уголок к стене.

Переносной ящик для пива

Ящик для напитков в стеклянной таре – удобное приспособление для переноски сразу нескольких бутылок на даче или пикнике. Чтобы сделать своими руками такой ящик, понадобятся следующие инструменты и материалы:

Инструменты

• электролобзик;
• пила по дереву;
• шлифмашинка;
• дрель-шуруповёрт;
• свёрла;
• молоток;
• стамеска;
• перьевое сверло.

Материалы

• доска обрезная – 1050 х 170 х 15 мм;
• планки от фруктового ящика – 5 шт.;
• черенок ø 36 мм и длиной 350 мм;
• морилка;
• шурупы;
• гвозди.

Пошаговая инструкция сборки ящика

1. Обрезную доску распиливают на три одинаковые части (днище и две боковины), длиной по 350 мм.
2. Две доски обрезают электролобзиком так, чтобы от их середины боковины суживались и оканчивались овальной вершиной.
3. В вершинах боковин просверливают перьевым сверлом отверстия ø 36 мм.
4. Все деревянные детали зачищают шлифмашинкой с наждачным кругом. Черенок ошкуривают вручную наждаком.
5. Тонким сверлом просверливают 4 отверстия по краям днища. Снизу гнёзда отверстий зенкуют.
6. Боковины устанавливают по бокам днища. Снизу днища вкручивают шурупы. Головки шурупов «прячутся» в гнёздах отверстий.
7. К боковинам гвоздиками прибивают две планки с каждой стороны ящика. Они станут вертикальным ограждением для бутылок.
8. В трёх планках делают пропилы так, чтобы сложив их, получилась обрешётка с квадратными проёмами под стеклянную тару.
9. Обрешётку укладывают на днище между боковинами.
10. Гвоздики прибивают в тех местах, где торцы обрешётки упираются в боковины и ограждающие планки.
11. В отверстия вершин боковин продевают черенок ø 36 мм.
12. Вбивая гвозди под углом, скрепляют боковины с черенком.
13. Всю поверхность ящика обрабатывают морилкой.

Ящик готов к применению. В переносной ёмкости свободно помещаются 6 бутылок пива или другого напитка. Обрешётка и ограждения ящика не дадут бутылкам во время переноски разбиться или выпасть наружу.

Самоделкин-самоучка всколыхнул своим видео сеть

Изобреталь-самоучка покорил сетевое сообщество мастеров своим видеороликом, в котором презентировал принципиально новую полезную модель для улучшения кпд работы мастеров и любителей поработать в гараже. Самое приятное – то, что это не требует покупки идеи. И более того, все это можно забацать самому и справится даже начинающий мастер. Все это на пользу каждому жителю городов, в которых поселились мастера, ведь с таким высоким уровнем мастерства теперь не захочется долбить стены по выходным дома или греметь какой-то ультрадецибеловой шлифовальной машиной непонятного назначения. С такой приспособой можно смело делать свою отдельную мастерскую и жить богатой жизнью российского мастерового.

Штангенциркуль, отверстия и полки сложной конфигурации

Над стопорным винтом штангенциркуля необходимо зафиксировать пластмассовую или металлическую предохранительную скобку. В движке измерителя для этого необходимо просверлить два отверстия, а затем нарезать резьбу. После этих манипуляций винт нельзя будет потерять.

Для того чтобы получить отверстие нужной глубины, на сверло можно нанести метки краской. Иногда для этой цели используется изоляционная лента, которая наклеивается в несколько слоев. Но во время работы такие метки могут сбиться. Надежнее всего на сверло надеть шайбы подходящего диаметром. Этот шаблон удобен тем, что его можно доставать и настраивать, убавляя или прибавляя шайбы.

Маленькие хитрости для домашнего мастера могут упростить ему жизнь. Например, если вы хотите изготовить полку сложной конфигурации и установить ее во встроенный шкаф, для этого можно подготовить шаблон из полосок картона. Из него намного легче подогнать изделие по размеру.

Вертикальные держатели инструментов

Каждый умелец стремится организовать своё рабочее место так, чтобы инструменты находились на расстоянии вытянутой руки. Этому способствуют вертикальные держатели.

Держатель гаечных ключей

1. На стене над верстаком крепят деревянную планку. Рейку прикручивают шурупами в дюбели, установленными заранее.
2. В планку вбивают небольшие гвозди с промежутками, равными ширине ручек гаечных ключей.
3. Ключи развешивают на рейке.
4. Шляпки гвоздей удерживают ключи в горизонтальной и вертикальной плоскости.

Держатель отвёрток

1. В отрезке бруса 40 х 40 мм просверливают отверстия соответствующие диаметрам отвёрток, на расстоянии друг от друга 30 – 40 мм.
2. Отрезок бруса прибивают к стене дюбелями так, чтобы отверстия располагались вертикально.
3. В полученные гнёзда вставляют отвёртки. Теперь можно быстро достать нужный инструмент, не покидая рабочее место.

Пояс для стамесок

1. Планку крепят дюбелями к стене.
2. Пояс или ремень прибивают гвоздиками к планке так, чтобы получались своеобразные сквозные карманы.
3. В карманы опускают стамески, через которые проходят только стальные лезвия. Ручки удерживаются ремнем.

В приспособлении можно держать молотки, клещи, пассатижи и другие инструменты.

Самодельная подставка под паяльник

Работая с паяльником, возникает ситуация, когда нужно отложить инструмент. Положить паяльник с раскалённым жалом на столешницу или на какой-либо предмет – всегда рискованно. Самодельная подставка решит эту проблему.

Пример изготовления подставки под паяльник

1. Держатель делают из проволоки в виде спирали. Для этого разгибают проволочную вешалку для одежды.
2. Проволоку наматывают на цилиндрический предмет, диаметром 1,5 – 2 см. Подойдёт ручка стамески или другого инструмента.
3. С одной стороны пружины оставляют свободный конец проволоки.
4. Конец сгибают круглогубцами в петлю.
5. Для основания подставки берут доску 200 х 100 х 20 мм.
6. В основании просверливают сквозное отверстие ø 4 мм.
7. С тыльной стороны доски отверстие рассверливают большим сверлом – под потай головки винта.
8. Винт продевают снизу вверх.
9. На винт одевают петлю пружины и затягивают гайку.
10. В доске коронкой вырезают круги под размер чашечки для свечей либо аналогичных изделий.
11. Стамеской делают выборку древесины в 3 углублениях.
12. В проёмы вставляют чашечки, которые заполняют припоем, оловом и салфеткой для очистки жала.
13. Паяльник вставляют в пружину.
14. В доске делают небольшое отверстие для крепления гибкого стального шнура от светильника.
15. На конце шнура закрепляют зажим, которым фиксируют различные детали для пайки.

Конструкция может иметь другой вид – всё зависит от фантазии и изобретательности автора.

Немного рекомендаций

Домашняя мастерская или укомплектованный гараж – гордость любителя работать руками. Чтобы сделать приборы и приспособления своими руками надо правильно выбрать чертежи и материалы изготовления.

Самодельный окучник для огорода

Среди самых распространенных вариантов домашнего оборудования можно встретить не только точило для ножей, пресс или станок для резки металла, но и другие варианты:

• устройства для загиба труб;
• станки для работы с деревом;
• много приспособлений для огорода;
• соковыжималки для больших объемов винограда и многое другое.

Стол с циркулярной пилой для безопасной работы с древесиной

Какой вариант для обустройства своего гаража вы бы не выбрали, стоит задуматься о полочках для инструментов или ящиков для оборудования. Главное, чтобы использовать приспособления, сделанные своими руками, было удобно, легко и безопасно.

Домашняя пилорама из бензопилы

Не бойтесь экспериментировать и превращать подручные материалы и инструменты в настоящие полезные станки для домашней мастерской и гаража.

Особенности изготовления рейсмусового станка своими руками

Чертежи рейсмуса своими руками со сложной конструкцией предполагают использование дорогостоящих компонентов:

• подшипников, обладающих повышенной износостойкостью;
• стальных прокатных листов;
• зубчаток;
• шкивов;
• мощного электрического движка.

В результате затраты на изготовление самодельного рейсмуса существенно возрастают. По этой причине многие стараются ограничиться простейшей конструкцией.

Инструкция для самодельного рейсмусового станка по дереву:

Элемент конструкции	Данные
Станина	Рамы (2 шт.), изготовленные с применением сварки на основе уголка (4-5 см). Соединение рам осуществляется за счет шпилек (сточенные 6-гранники – 3,2 см).
Протяжка	Резиновые валики выжимного типа от стиральной машинки. Выточены под размер подшипников и надеты на ось диаметром 2 см. Действует за счет вращательных ручных движений.
Стол	Отшлифованная доска крепится к станине с помощью болтового соединения, головки должны быть потайными. Доски нужно обработать маслом (уже отработанным).
Двигатель	на 3 фазы, мощность – 5,5 кВт, вращательная скорость – 5000 об./мин.
Защитный кожух	Изготовлен из жести (6 мм), надетой поверх каркасного уголка (20 мм).

Сборка рейсмуса из электрорубанка своими руками

Для создания самодельного рейсмусового станка нужно поместить рубанок на брусок, зафиксировать его с помощью такого приспособления, как струбцины, не забыв при этом оставить зазор.

Схема изготовления рейсмуса из рубанка своими руками очень проста:

• опорный брус закрепляется на удобной поверхности;
• необходимая величина зазора подбирается за счет добавления прослоек фанеры;
• на полученное основание крепится струбцинами конструкция рейсмуса из электрорубанка.

Две струбцины удерживают основание на столе, другие две – рубанок. Убедившись в надежности этого крепления, можно приступать к использованию инструмента.

Схема устройства самодельного рейсмусового станка
