Конструкция лестницы с забежными ступенями + чертеж

Поворот 180 градусов: П-образная форма

• Схематично нарисуйте лестницу в виде буквы П.
• Определите для себя, сколько поворотных ступеней будет у конструкции. Считается, что в одном марше делают от семи до десяти. Чем больше таких элементов, тем лучше. Если угол будет мягче, подъем будет комфортнее.
• Определите, на какой ступени забежные элементы вашей конструкции будут заканчиваться. Допустим, это будет седьмая ступень.
• Отметьте центр дуги точкой А. Она будет совпадать с радиусом конструкции изнутри.
• Проведите линию АВС посередине марша. Она будет являться средней линией движения.
• Ширина проступи обычных подъемных элементов отмечается как b.
• На отрезке АВ, получится участок, который будет равен половине b. Отметим его как точку 1. Аналогичную процедуру проделаем по всей линии движения.
• После этого нужно провести прямую линию через точку 1 и А. Она пересечет DE. Аналогично поступаем с точками 2 и А.
• Когда на отрезке DE получились проекции точек 1 и 2, формируем из них отрезок и откладываем идентичные отрезки на DE, делая метки с 3 по 7.
• Далее вместе соединяем точки на отрезке ac и DE.
• Аналогичные действия проводит и с другой стороной лестницы.

Что это такое?

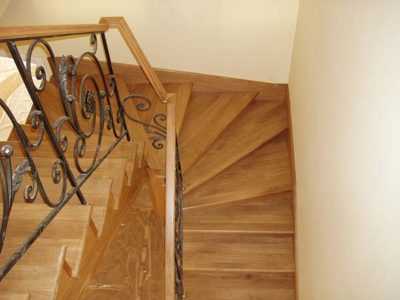

Г-образная угловая лестница на второй этаж с забежными ступенями и углом поворота в 90 градусов представляет собой конструкцию, в которой, в отличие от обычной лестницы, поворотные площадки заменены ступенями.

Устанавливают забежные ступени не параллельно остальным, их скашивают под углом к общей конструкции. Этот эффект достигается при изменении ширины самой ступени. Внутренняя ее часть более узкая, чем внешняя. Только в центральном промежутке она совпадает по ширине с другими лестничными ступенями. В результате монтажа такой системы образуется поворот.

Когда невозможна установка обычной лестничной основы, используют поворотные лестницы. По необходимости между промежутками монтируют площадки. Внешний вид угловой лестницы на второй этаж может иметь несколько вариаций. Существуют L-образная (Г-образная) и П-образная конструкции. Также лестницы делают с двумя или тремя поворотами.

Самостоятельное выполнение расчётов методом пропорций

Говорят, если хочешь, чтобы все было сделано хорошо, то занимайся этим сам. Поэтому самостоятельные подсчёты количества материалов, поиск нужных углов и расчёт прочности необходимы для собственного спокойствия. Уверенности в том, что конструкция выдержит запредельный вес и простоит долгие годы.

Поэтапный расчёт лестницы с забежными ступенями на 90 градусов:

• На чертеже рисуется окружность с диаметром равным ширине лестничного марша. Так намечается забежный участок.
• От левого верхнего угла через центр окружности проводится линия под углом 45 градусов. Она станет осью поворота.
• Необходимо наметить вертикальную линию, снизу входящую в окружность и справа выходящую из неё горизонтально. Это маршрут движения.
• Далее всю линию движения делят на отрезки, которые равны ширине ступени. На прямых участках это будут обычные отрезки, а по окружности – хорды.
• По намеченным отрезкам полностью прорисовываются два прямых марша. Следует помнить, что часть прямолинейных ступеней, прилегающих к окружности, впоследствии будет изменяться.

Расчёт забежных ступенейИсточник olestnicah.ru

• Внешние края прямолинейных маршей необходимо соединить линиями, образующими прямой угол. Эта часть отвечает за забежный участок.
• Прочерчивается линия параллельная горизонтальному маршруту и линия параллельная вертикальному. Эти линии чертятся по краю ступеней, которые в дальнейшем видоизменятся не будут. И в месте пересечения отмечается точка А.
• От неё проводят линии, которые пересекут все крайние точки отрезков и хордов по линии движения.
• После этого можно выделять контуры забежных ступеней.

Теперь остаётся провести масштабирование и узнать точные размеры каждой детали. Лучше выполнять чертёж на разлинованной миллиметровой бумаге. Это позволит без труда переводить размеры на выбранный материал в натуральную величину. Но специалисты отмечают, что графические построения не могут сравниться в точности с компьютерными вычислениями.

Видео описание

В этом видеосюжете показан расчёт поворотной лестницы на 90 градусов с поворотными ступенями:

Особенности монтажа

Сооружения нередко выполняют комбинированными. Более распространены варианты, когда металлический каркас отделывают древесиной. Её чаще других материалов используют для ступеней. Даже если конструкцию полностью заливают из бетона, то в жилом доме стараются облицевать ступеньки деревом.

Следует отметить, что реальность часто не соответствует чертежам. И когда забежная лестница с поворотом находится уже в стадии завершающей сборки, нередко приходится исправлять ошибки прямо на ходу.

Возможные проблемы, возникающие при установке:

Попадается плохой материал. Например, непросушенная древесина. Или её классность ниже нормы. То есть, имеющая больше одного сучка на одном погонном метре. Это отражается на сроках эксплуатации либо всего изделия, либо его части.

Сучковатая доскаИсточник wallbox.ru

• Погрешности в распиле. Это возникает при масштабировании, когда чертёжные размеры переносятся на материал. Такие ошибки зачастую неизбежны и при монтаже необходимо иметь под рукой инструмент для финишной подгонки деталей.
• Перекос элементов. Пренебрежение к частым проверкам положения конструкции по строительному уровню может привести к потере ровности каркаса. Каждый этап сборки должен контролироваться прибором.

Перед монтажом лестницы необходимо дождаться полной усадки здания. Иначе лестничный марш впоследствии может перекосить. Из-за этого могут появиться трещины и неприятный скрип при использовании.

Видео описание

В этом видео показано, как собирается лестница на второй этаж с забежными ступенями из дерева с поворотом на 90 градусов:

Коротко о главном

Когда небольшая площадь помещения не позволяет установить прямолинейный лестничный пролёт под необходимым углом, то можно применить более компактную конструкцию. Лестница с забежными ступенями прекрасно впишется в любой интерьер и выполнит функции подъёмника не хуже других сооружений. А главное сэкономит пространство и обеспечит комфортный угол подъёма.

Но чтобы не испортить дизайн комнаты, необходимо подобрать достойную модель. Ведь одна и та же лестница может совсем по-разному выглядеть. Это касается и материалов, которые будут участвовать в строительстве, и конструктивных решений. Но самое главное при выборе такого непростого сооружения – это грамотные расчёты. Их выполняют либо самостоятельно, либо доверяют работу специалистам.

Проектирование и расчёт

Учитывая то, что забежная лестница является конструкцией довольно-таки непростой в силу своих особенностей, нужно с особой ответственностью отнестись к предварительному составлению чертежей и точному выводу всех расчётов, чтобы лестница была удобной и безопасной. Следует учесть площадь помещения и определиться с габаритами самой конструкции. После этого выполняются следующие этапы:

• для начала нужно чётко определить место, где будет располагаться конструкция;
• предельно точно отмерить высоту от пола до второго этажа, а также ширину проёма лестницы

необходимо тщательно уделить внимание чертежам на основе замеров. Необходимо отметить даже точное количество ступеней;
необходимо определиться, какой тип конструкции будет использован, какой вид строительных материалов будет применяться.

Преимущества и недостатки

Как и все лестницы, забежные также имеют свои плюсы и минусы.

К достоинствам данных конструкций можно отнести:

• возможность установки на улице и в помещении;
• экономия пространства не только на первом, но и на последующих этажах;
• благодаря разнообразию форм и конструкций можно создать уникальное произведение искусства, оригинально вписывающееся в любой интерьер;
• большой срок эксплуатации;
• надежность конструкции.

К недостаткам относятся:

• в целях безопасности и удобства применения требуются точные расчеты при проектировке;
• высокий риск травматизма и неудобство при перемещении из-за ширины ступеней: более широких снаружи и узких внутри (отсутствует при правильной проектировке);
• шум, издаваемый при ходьбе (устраняется отделкой ступеней покрытием из дерева, резины, плиткой и другого);
• необходима покраска или покрытие эмалью, исключение, если конструкция изготовлена из нержавеющего металла;
• высокая цена как при покупке готового изделия, так и при самостоятельном изготовлении;
• при самостоятельной установке требуются знания сварочного производства и соответствующее оборудование.

Виды лестниц

Существует несколько вариантов того, как сконструировать построение с забежным поворотным участком.

Винтовые строения лучшим образом отвечают подобным характеристикам. Компактный формат сильно экономит место внутри помещения. Общая ширина конструкции не превышает 3 метра.

Забежная конструкция имеет несколько разновидностей, в зависимости от того, какой угол поворота между маршами, количества разворотных площадок.

Очень распространенным вариантом является конструкция в форме буквы Г. В этом случае один пролет направлен прямо, а другой точно в бок, под углом 90 градусов. Иногда делают только платформу для отдыха, а иногда заменяют ее ступеньками. Еще одним вариантом может стать наличие обоих типов постройки.

Комбинированный вид

Такое построение комфортно в эксплуатации, подходит практически ко всем типам помещений, проста в строительстве. Дополнительно появляется возможность использовать пространство между пролетами и полом для хранения вещей или организации полноценного помещения. Например, под лесенкой часто делают туалет.

Вариант использования пространства

Формат С предполагает использование не двух, а трех маршевых участков, а итоговое сооружение содержит качества одновременно прямых и винтовых построек. Получается удобное, компактное воздвижение, придающее комнате необычный декор. Повороты получаются очень плавными, передвигающийся человек практически не замечает их. Можно сделать крупную или компактную версию, что делает данный подвид универсальным для домов любого размера.

Сходство с буквой П достигается за счет того, что заворот на следующий этаж предполагает расположение маршей параллельно относительно друг к другу. Поворотный угол достигает 180 градусов, существенно уменьшая количество занятого пространства. Общий вид представляет собой два пролета с прямыми ступенями, соединенные площадкой или забежными элементами.

Строение имеет приятные аккуратные очертания, отличается повышенной безопасностью и удобством установки внутри различных комнат.

П-образная лесенка

Форма будущего сооружения зависит от разных факторов, среди которых размеры соединяемых этажей, дизайнерское решение, личные предпочтения домовладельцев и установленные стандарты безопасности.

Расчет количества ступеней

Число ступеней в одном марше рекомендуется от 15 до 20. Если лестница состоит из нескольких маршевых пролетов, от 9 до 11 для одного пролета.

Для более точного расчета можно воспользоваться формулой N=H1/H2, где:

• N – количество ступеней;
• H1 – высота пролета;
• H2 – высота ступени.

Если не получилось целое число, то необходимо изменить высоту всех ступеней или только первой. Можно подставить под лестничный пролет площадку с недостающей высотой.

Для изделий с крутым поворотом

На первоначальном этапе проектирования мастером определяется ось, от которой находится радиус изгиба лестницы. Для изгиба под углом 90 градусов ось находится в точке соединения линий крайних прямых ступеней в маршах. Если угол 180 – то прямо между двумя пролетами. Чтобы ступени не были слишком узкими, ось можно вынести за пределы пролета на 1/8 от ширины марша.

Внешний край забежного участка равен промежутку от оси до наружного края прямых маршевых ступеней. И также от оси можно провести дуги, проходящие по внутренней кромке и серединной черте.

По линии движения необходимо отложить отрезки, равные ширине ступни, длиной приблизительно 200 мм. Через эти отрезки провести лучи от центральной оси. Это и будет силуэт будущих ступенек.

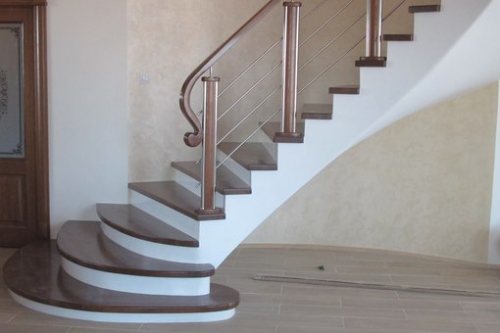

Для модели с плавным переходом

Лестницы с крутым переходом неудобны для передвижения, поэтому чаще применяют более мягкий переход.

В таком переходе изменение ступеней в треугольную форму начинается еще с маршевого пролета.

Для П-образной лестницы

1. Первоначально на чертеже обозначаются контуры маршевых пролетов. Между ними должно быть ¼ их ширины. Радиус закругления забежного участка равняется половине ширины между маршами плюс ширина марша. Затем от верхней кромки забежных ступеней откладывается этот радиус и находится ось закругления лестничного пролета.
2. После того как нашли радиус закругления, из оси прочерчиваются верхняя, нижняя дуги маршевого поворота и середина лестницы.
3. Следующий этап – распределение ступеней. Его рекомендуется начинать от центра. По срединной линии откладываются отрезки с длиной, равной ширине ступени. Эта линия должна находиться ровно посередине ступени, и от этой линии последовательно отмечаются следующие ступени.

Для лестницы с поворотом на 90 градусов

Для экономии пространства и надежной фиксации конструкцию удобнее устанавливать в углу помещения.

По отношению к вертикали этой окружности проводим линию (ось поворота) под углом 45 градусов. Касательной линией к осям окружности обозначается линия движения по лестнице. Потом эта линия разделяется на отрезки, равные средней ширине ступеней.

Может быть два варианта распределения ступеней:

• ось поворота делит среднюю ступень пополам;
• ступени пропорционально откладываются в обе стороны от оси поворота.

Далее к ступеням, расположенным перпендикулярно друг к другу, присоединяются ступени маршевого пролета.

Затем находим точку пересечения последней ступени нижнего марша и первой ступени верхнего марша. Это будет центр, от которого проводятся радиальные линии через отрезки на линии движения. Этот центр может корректироваться для того, чтобы выдержался размер наружной ширины ступени 400 мм и внутренней – 100 мм. Эти линии и есть контуры ступеней.

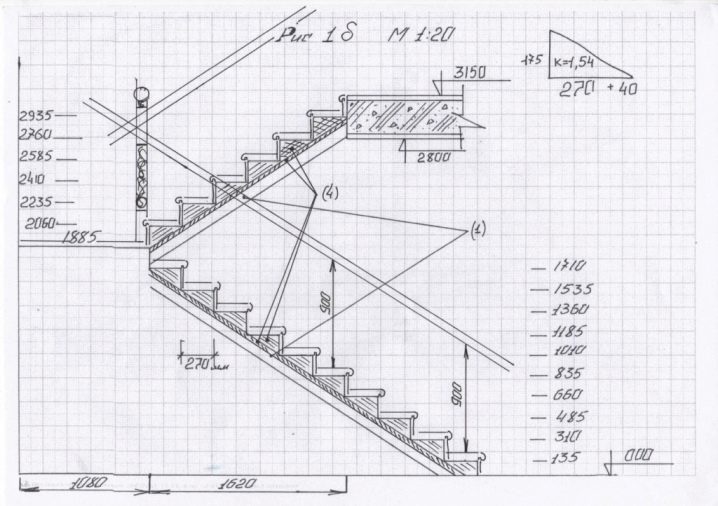

Полученный чертеж является схемой лестницы в масштабе.

Для получения более точных размеров лучше производить расчет в графическом редакторе или специальной компьютерной программе. Программы позволят создать трехмерную модель с указанием всех параметров.

Наиболее известны следующие программы:

• «Компас» – для работы в ней не надо иметь особых навыков;
• SolidWorks – программа для создания инженерных строений;
• Consultec Staircon – позволит создать 3D проект и рассчитать необходимые затраты.

Но и данных, полученных при составлении чертежа на бумаге, хватит для постройки надежной и прочной лестницы. Для удобства построения и получения максимально приближенных размеров подобные чертежи лучше составлять на миллиметровой бумаге. Это облегчит перевод размеров в натуральную величину. А мелкие несоответствия можно будет устранить в процессе монтажа.

Материалы для изготовления лестниц

Современные лестницы производятся из множества различных материалов. Выбор зависит от общего направления дизайна, финансовых возможностей и фантазии заказчика.

Однако самыми популярными и часто используемыми материалами для производства являются следующие:

1. Деревянная лестница с поворотом – самая популярная конструкция. Ее отличают изысканный внешний вид и легкость материала.
2. Металл также пользуется популярностью, но конструкция из этого материала тяжелая, и к ней будут предъявляться дополнительные требования, с точки зрения безопасности. Это следует учитывать при строительстве.
3. Бетон – прочный, но тяжелый материал. Его используют чаще всего в комбинации с другим сырьем.
4. Стеклянные ступени выглядят очень интересно с металлическим каркасом, поэтому этот материал популярен, с точки зрения установки комбинированных лестниц.

Требуется несколько материалов для изготовления подобной лестницы

Любой материал имеет свои преимущества и недостатки, поэтому при формировании проекта следует учитывать, из чего будет сделана лестница.

Преимущества и недостатки

Главный плюс забежной лестницы — экономия пространства. Благодаря компактности ее можно разместить даже на очень небольшой площади. Часто такие конструкции используются в мансардных домах, где полноценный марш занимал бы очень много места на первом уровне. А винтовые участки позволяют «сжать» лестницу до нужных размеров, не теряя возможности комфортно передвигаться между этажами.

Еще один плюс маршей такого типа — необычная геометрия

Встречаются они нечасто, поэтому всегда привлекают внимание, а плавно изогнутые линии усложняют пространство, обогащают обстановку нестандартным решением

Недостатки — это более сложное изготовление, требующее тщательного расчета и подгонки, а также непривычные движения при спуске. Впрочем, при постоянных упражнениях они доводится до автоматизма.

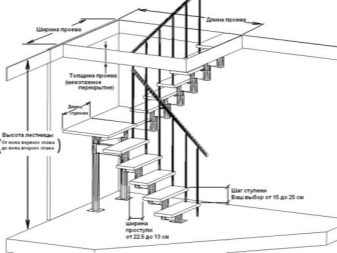

Проектирование и расчет размеров лестницы

При проектировании лестницы с поворотом на 90 градусов необходимо соблюдать следующие требования:

• размер ступенек по широкому краю должен быть более 400 мм, по узкому краю – 100 мм;
• высота должна варьироваться в пределах 15-25 см;
• на поворотах у ступенек должна быть одинаковая ширина;
• край проступи ступени не должен быть больше 40 мм;
• при изготовлении П-образного изделия расстояние между маршами не должно быть менее ¼ ширины;
• расстояние между лестничными маршами должно превышать 2 метра.

Расчет лестницы с поворотом на 90 градусов можно выполнить самостоятельно, либо воспользовавшись онлайн-калькулятором лестниц. Однако следует учитывать, что механизм вычислений и чертежа своими руками будет зависеть от типа конструкции.

Для П-образного изделия:

• отметим центр изгиба, радиус которого совпадает с внутренней частью устройства;
• определим оптимальное количество ступенек (с учетом 3 ступеньки на 800 см);
• разделим конструкцию вдоль на две части прямой АВ;
• середину лестничного марша обозначим кривой АС;
• отложим от АВ прямую, равную ½ ширины ступени;
• поставим точку 1;
• от нее отложим отрезок, равный ширине ступеньки;
• ставим точку 2;
• по данному принципу находим точки 3, 4, 5, 6, 7;
• проводим отрезок DE, который разделит устройство на нижнюю и верхнюю часть;
• проводим отрезок 1А, который пересечется с DE;
• начертим отрезок 2А;
• на линии DE ставим точки 3, 4, 5, 6, 7, длина отрезка между ними будет равна расстоянию между точками 1 и 2;
• соединим точки 3 на отрезке АС с точкой 3 на DE и т.д.;
• рассчитываем другую половину устройства аналогично.

Для Г-образной:

• отрезок АС совпадает с прямой стыка угловых ступенек;
• на изогнутом отрезке обозначим точку b, которая равна ширине ступенек;
• определяем оптимальное число ступенек;
• через конец отрезка 4 проведем прямую ЕB;
• точка В является точкой пересечения прямых ЕВ и АС;
• начертим произвольную прямую AD;
• обозначим на ней точки 4, 3, 2;
• проведем прямую В4;
• соединим все точки отрезка АВ.

Для каждого вида лестницы имеются свои схемы

Лестница с поворотом на 90 градусов — как сделать своими руками

Мы покажем, как сделать забежную лестницу на примере конструкции со следующими параметрами:

• длина лестничного проема равна 2294 мм;
• ширина — 930 мм;
• высота перекрытия — 2683 мм.

Угловая лестница состоит из двух маршей. В длинном марше 8 ступеней, причем верхняя совпадает с площадкой второго этажа. В нижнем марше 2 ступеньки. И три ступени забежные, угол поворота которых равен 30°. Проект деревянной лестницы будет выглядеть так:

Деревянная лестница с поворотом выполняется на двух косоурах с размерами 50х300х3000 мм, один их которых укреплен на стену, а другой — на опорный столб с габаритами 100х100х2500 мм. Необходимо также закупить ступеньки размером 900х300х40 мм, поворотную площадку 900х900х40 мм, из которой будут вырезаны забежные ступени, и балясины.

Деревянная лестница с забежными ступенями, имеющая данную форму и параметры, изготавливается в несколько этапов.

Изготовление косоуров

Сначала следует подготовить шаблон, представляющий из себя прямоугольный треугольник, катеты которого равны глубине проступи и высоте подступенка. Для удобства треугольник следует закрепить на направляющую рейку, как на фото. С помощью данного шаблона размечаем косоур и вырезаем лишнее циркулярной пилой. Необходимо помнить, что в самой тонкой части ширина косоура не должна быть меньше 15 см.

Далее можно приступать к установке опорного столба. Предварительно в столбе необходимо выдолбить паз, в который будет вставлен косоур.

В углу сооружаем импровизированную опорную конструкцию, которая будет распирать пристенный косоур и служить основой для забежных ступеней.

Верхние концы косоуров закрепляем с помощью металлических уголков.

После того, как несущие элементы будут закреплены, должно получится следующее:

При установке косоуров важно отслеживать уровень, чтобы впоследствии ступеньки легли строго горизонтально. Наиболее распространенной ошибкой неопытных мастеров является то, что за горизонтальность принимается параллельность полу

Но пол может быть неровным, поэтому определять данный параметр необходимо только при помощи уровня.

Как сделать забежные ступени

Забежные ступени вырезаются из прямоугольной доски 900х900х40 мм. Для лестницы с поворотом на 90 градусов будет достаточно трех ступенек. Чтобы их сделать, делим доску на три части линиями, выходящими из одного угла. Вырезанные ступени подгоняем по длине.

Определившись каким лаком покрыть лестницу, наносим на ступени как минимум 3 слоя.

Монтаж лестницы с забежными ступенями

Чтобы закрепить забежные ступени, в столбе вырезаются пазы, высота которых чуть меньше толщины доски. Так мы обеспечим надежную фиксацию ступенек с внутренней стороны лестницы. А с внешней стороны — дорабатываем опорную конструкцию, чтобы на нее можно было положить ступеньки.

С внешней стороны лестничного марша поворотные ступени прикручиваются к опорному каркасу с помощью саморезов. Внутренние концы ступенек вставляются в распилы и для усиления конструкции проклеиваются клеем ПВА, смешанным с опилками.

Далее крепим прямые ступеньки с помощью длинных саморезов с утопленными головками. Нижний лестничный марш будет сделан на тетиве, чтобы скрыть выступающий угол забежной ступени.

Конец тетивы обрезаем под прямым углом относительно пола, чтобы можно было установить входной столб.

Установка перил

Теперь необходимо установить балясины. Иногда их крепят снизу через ступеньки с помощью саморезов, но такой способ ненадежен. Лучше использовать шканты — деревянные стержни цилиндрической формы.

Для этого в ступенях высверливается отверстие, диаметр которого немного меньше сечения шканта, и заполняется клеем

Аналогичное отверстие делается в балясинах, причем очень важно, чтобы оно было точно по центру. Если балясина имеет прямоугольную форму, то центр определяется как пересечение диагоналей прямоугольника

Постарайтесь как можно точнее просверлить отверстия, чтобы они получились строго вертикальными, ведь от этого будет зависеть положение балясин.

Между первым и последним столбом натягивается веревка, по которой на всех балясинах отмечается угол наклона перил. Далее по нанесенным меткам срезаются верхушки стоек. Таким образом мы подготавливаем балясины для установки поручня.

Поручень можно закрепить при помощи простых саморезов (впотай), а места крепления скрыть шпатлевкой.

Одномаршевая лестница с забежными ступенями готова. Вот что у нас получилось.

При таком способе изготовления нагрузка на нижнюю поворотную ступень будет действовать вдоль волокон дерева, что нежелательно, так как это ослабляет конструкцию. В этом случае потребуется дополнительно укрепить ступень подпоркой, что мы и сделали.

Расчёт поворотной лестницы на 90°

Главный результат работы данного калькулятора:

1. Информация, необходимая для изготовления тетив
2. Информация, необходимая для изготовления ступеней и площадки

Согласно этой информации, изготавливаются детали, из которых собирается конструкция.

Все остальные чертежи показывают конечный вид конструкции: после состыковки тетив, ступеней и площадки друг с другом.

Особенностью данного калькулятора является реализация двух функций:

1. Оценка удобства лестницы;
2. Корректировка конструкции лестницы.

Оценка удобства лестницы осуществляется по трём критериям:

1) Соответствие конструкции средней длине шага. В соответствии с этим критерием, сумма глубины ступени и двух высот должна равняться средней длине шага. Средняя длина шага человека — 63 см.

2) Глубина ступени. Комфортная глубина ступеней — от 28 см. При заданной длине проёма, регулировать глубину ступени можно изменением выступа.

3) Угол наклона лестницы. Оптимальный угол наклон лестницы — от 30° до 40°. При углах наклона от 20° до 30° и от 40° до 45° уровень комфорта перемещения между этажами существенно снижается. Углы наклона, выходящие за указанные выше пределы могут существенно повлиять на скорость перемещения между этажами и уровень безопасности лестницы.

По результатам оценки конкретной конструкции выдаётся показатель уровня удобства по каждому из критериев, а лестнице присваивается общий уровень удобства. Калькулятор оценивает, соответствует ли лестница общеизвестным критериям удобства, но всегда надо помнить, что Ваша лестница в Вашем доме должна максимально эффективно служить Вашим целям. И если, в соответствии с этими целями, Вам необходимо построить самую нестандартную лестницу в мире – дерзайте: продумывайте чертежи, выполняйте тщательный расчет поворотной лестницы на 90 градусов, а также не бойтесь оправданно рисковать.

Если есть необходимость улучшить конструкцию лестницы, калькулятор выдает совет, как это сделать:

1. Уменьшить/увеличить количество ступеней;
2. Увеличить выступ ступеней (если глубина ступеней недостаточная для комфортной ходьбы);
3.  Уменьшить/увеличить длину проёма.

После проведения корректировки конструкции, нормируемые параметры станут ближе к идеалу, но, возможно, подобную корректировку придётся проводить ещё несколько раз.

Требования к маршу с поворотом

Принцип, которому должна отвечать любая строительная конструкция в доме – это, прежде всего, безопасность. Но также сооружение должно быть и комфортным в своём использовании. Забежные лестницы являются одной из сложных конструкций, которые полностью должны соответствовать этим двум принципам. Стоит выделить основные технические требования, которые свойственны именно этому типу конструкции.

Главное в монтаже забежных лестниц – это пропорции. Ступеньки лестницы должны располагаться на чётко одинаковом расстоянии друг от друга на всём лестничном пролёте. Обычно расстояние между ними начинается со 100 мм и не превышает 160 мм.

Большое внимание уделяется глубине забежной поступи. Специалисты рекомендуют примерное расстояние на узких участках 100 мм

В центральной части размеры глубины должны составлять примерно 200 мм, а на широких участках параметры глубины ступеньки не должны превышать 400 мм.
Для любой лестницы необходимо обязательно предусмотреть качественные ограждения. Забежная конструкция не является исключением из правил. Обычно высота лестничных ограждений колеблется в диапазоне от 900 мм до 1200 мм.

• В забежных конструкциях параметры ширины лестничного марша должны начинаться от 900 мм. В принципе, данный параметр будет зависеть от конструктивных и индивидуальных особенностей отдельной модели лестницы. При необходимости такой показатель можно и увеличить.
• Для высоты свободного прохода для человека устанавливается диапазон 1900–2000 мм. Это тоже индивидуальный показатель, который задаётся в зависимости от роста человека. Взяв показатель роста к нему необходимо добавить 100 мм. Это и будет оптимальным параметром для высоты прохода.

• Угол наклона забежной лестницы не должен превышать 45 градусов. Этот показатель является максимальным углом наклона. Самый удобный и оптимальный угол составляет примерно 30 градусов.
• В среднем количество ступенек на забежных лестницах колеблется от 15 до 18 штук.
• Забежная лестница должна выдерживать большой вес, быть устойчивой и выполненной из износостойких и прочных материалов.
• Примерное нависание поступи на таких лестницах не должно превышать 5 мм.

При учёте всех вышеперечисленных технических требований к забежной лестнице конструкция будет безопасной и комфортной для своего назначения. А также стоит отметить основные требования ГОСТа, предъявляемые к данному виду лестниц, а именно:

• глубина забежной ступени не должна превышать 40 см;
• минимальная глубина забежной ступени должна составлять 10 см;
• глубина центра забежной ступени должна составлять около 20 см;
• высота перекрытия над лестницей не должно быть менее двух метров.

Основные требования к забежным лестницам

Комфорт и безопасность – основные принципы, которым должны отвечать любые строительные сооружения. Лестница не является исключением. Ряд представленных технических требований, характерны и для прямых маршевых конструкций:

• Высота ступеней должна быть одинаковой на протяжении всего лестничного пролета. Утвержденный диапазон 100-180 мм. Оптимальный рекомендуемый 100-150 мм;
• Глубина рядовых (прямых) ступеней. Находится в диапазоне от 200 до 400 мм. Безопасным считается, когда 70% ступни лежит на опоре (250-320мм);
• Глубина забежной проступи. Она составит: в узкой части — от 100 мм, в центральной – от 200 мм, в самой широкой – до 400 мм;
• Необходимо предусмотреть ограждения балясины для лестницы высотой 900-1200 мм;

• Ширина лестничного марша от 900 мм. Параметр зависит от технической возможности размещения и требований к конструкции (интенсивность движения в двух направлениях, возможность заноса мебели на второй этаж, прочие). Чтобы два человека безопасно могли разойтись, ширина марша закладывается от 1250 мм;

• Высота прохода. Размер от проступи до перекрытия по ходу движения установлен нормами 1900-2000 мм. Расчет ведется исходя из роста самого высокого члена семьи, к которому прибавляется 100 мм. Так получают нужную высоту прохода;
• Угол уклона. Оптимальным считается в районе 30˚. Максимальный угол — 45˚;
• Рекомендуемое количество ступеней для забежной лестницы должно быть до 16 штук. Обусловлено отсутствием площадки для отдыха;
• Лестница должна быть надежной, выдерживать свой вес и нескольких человек одновременно. Материал для проступи рекомендуется применять с износостойкими характеристиками;
• Нависание проступи допустимо до 5 мм. Таким образом, увеличивается глубина ступени. Применяется, чтобы сохранить рекомендуемые параметры (угол уклона лестницы, высота и глубина проступи).

Все перечисленные характеристики и данные обеспечат комфорт и безопасность передвижения между этажами.

Cоветы и рекомендации специалистов

Чтобы изготовить максимально надежное и безопасное устройство, специалисты рекомендуют учитывать следующие нюансы:

1. Соблюдайте необходимые пропорции в параметрах. Ширина по узкому краю ступени должна превышать 10 см, по широкому краю – 40 см, а по центру – 20 см.
2. Высота ступеньки должна равняться средней ширине шага членов семьи.
3. Лестничную конструкцию лучше изготавливать комбинированным способом.
4. Отлично смотрятся изделия из древесины на каркасе из металла.
5. Даже если выбрали основным материалом бетон, то ступеньки изготовьте все равно из дерева.
6. Количество ступенек в марше рекомендуют делать не меньше трех. Их число должно быть нечетным, поскольку психологами доказано, что начинать и заканчивать подъем легче с одной и той же ноги.
7. Высота ограждения должна составлять в среднем 900-1200 мм.
8. Крепить изделие следует к несущим элементам.

Параметры лестницы с поворотом на 90 градусов

Рис. 1 Общий чертеж лестницы

• Y — высота проёма — как правило определяется высотой этажей Вашего дома
• X — длина проема — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• E — ширина лестницы — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
• F — выступ ступеней — расстояние на которое верхняя ступень будет нависать над нижней
• C — всего ступеней — за сколько шагов Вам будет комфортней всего переместится с этажа на этаж
• P — нижние ступени — количество ступеней до верхнего пролёта (в сумме с площадкой), зависит от Ваших предпочтений и геометрических характеристик дома

Рис.2 Обозначение ступеней

Функция «Показывать подступенки: H»

Рис.3 Исполнение лестницы с подступеньками

Вы можете строить свою лестницу с подступеньками, или без них. Данная функция позволяет увидеть, как будет выглядеть конструкция при обоих вариантах.

Функция «Верхняя ступень ниже пола 2 этажа: SP»

Рис. 4 Исполнение лестницы с верхней ступеней ниже пола 2 этажа

В зависимости от взаиморазмещения конструкции и пола верхнего этажа:

1. Верхняя плоскость верхней ступеньки на одном уровне с плоскостью пола верхнего этажа;
2. Верхняя плоскость верхней ступеньки ниже плоскостью пола верхнего этажа на высоту ступени.

Выбор того, или иного взаиморазмещения может зависеть от: толщины межэтажных перекрытий, желаемого взаимоотношения количества ступеней и их высоты, длины заготовок для косоуров и длины проёма, желаемого угла наклона лестницы, или просто вкусов и предпочтений хозяина дома

Обратите внимание, на рисунке, на котором верхняя ступень ниже пола 2 этажа, толщина межэтажного перекрытия больше, чем на рисунке, на котором, верхняя ступень на уровне пола 2 этажа. При толщине перекрытия, меньше высоты ступеньки, косоур просто не упрётся в перекрытие (поэтому при демонстрации второго варианта, эту толщину пришлось увеличить)

Функция «Черно-белый чертеж:»

Рис. 5 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

1. Если Вы привыкли работать со стандартными ГОСТироваными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
2. Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Функция «Изменить направление подъема: LR»

Рис. 6 Вид лестниц с разными направлениями подъёма

К конкретной лестнице, которая размещена определённым образом в доме можно подойти сбоку с двух сторон или только с одной — когда лестница соприкасается со стеной. В последнем случае существует два варианта размещения конструкции относительно наблюдателя:

1. Подъём слева направо;
2. Подъём справа налево.

Данная функция позволяет визуализировать оба этих варианта.
