4 Составление проекта
Данные для составления чертежей
Требования к повороту на марше
Сборка лестницы на второй этаж с поворотом
Расчёт поворотной лестницы на 180°
Варианты поворотных лестничных изделий
Проектирование и расчет размеров лестницы
Инструкция к калькулятору металлической лестницы с поворотом 180 градусов
Расчет лестниц с поворотом на 90°
Инструкция к калькулятору металлической лестницы с поворотом 90 градусов
Чертежи лестниц
- Поворотные лестницы с площадками
- Лестницы с забежными ступенями
Определение необходимых геометрических размеров
Готовые конструкции
Из каких материалов может производиться сборка?

4 Составление проекта

Перед началом работ по изготовлению лестницы необходимо составить чертеж будущей конструкции. Чтобы изделием можно было безопасно пользоваться, требуется высчитать все геометрические параметры, правильно выбрать уклон. В этом отношении схема оказывает существенную помощь.

При проектировании разрабатываются следующие параметры:

1. Во время подсчета общего количества ступенек берется расстояние между этажами с учетом толщины пола и делится на высоту ступеньки.
2. Длина конструкции определяется умножением ширины ступеньки на их количество.
3. Площадь высчитывается умножением длины изделия на ширину марша.
4. С помощью теоремы Пифагора высчитывается размер косоур. Одним катетам является высота лестницы, а вторым проекция косоур на горизонтальную ось.
5. Высчитанные величины закладываются в чертеж.

Если полученные размеры не позволяют вписаться в существующее пространство, необходимо их подкорректировать.

Данные для составления чертежей

Деревянная лестница на второй этаж, какую выбрать и как сделать своими руками

Для начала определяются с местоположением будущей конструкции и производят следующие замеры:

Высота проема. За основу берется чистовой пол, первого и второго этажей. Расстояние от одного до другого – требуемый параметр.
Ширина проема. Следует отметить, что она может иметь различную конфигурацию: от самой востребованной – прямоугольной до фигурной (круг, овал или другое нестандартное исполнение). Этот параметр существенно влияет на выбор конструкции.
Высота от потолка до пола первого этажа. В дальнейшем позволит рассчитать высоту прохода и правильно спроектировать и сконструировать лестницу в доме .

Схема и чертеж лестницы с размерами по высоте и ширине

Прочерчивается в масштабе план первого этажа в частном доме. Определяется место начала лестницы, размечается длина марша по полу. Если планировка первого этажа в местоположении конструкции имеет выступы, дверные и оконные проемы, ниши, коммуникации, то их прочерчивают на схеме с привязкой к несущим конструкциям. Эти предотвратить их перекрытие еще на этапе проектирования. Чем больше деталей и размеров в плане, тем меньше проблем при монтаже.

До разработки чертежа следует внимательно изучить строительные нормы для лестниц:

Глубина, ширина, высота ступеней по всей длине конструкции не должны меняться. Это обеспечивает удобство и безопасность движения;
Ширина лестничного проема для прямых маршей должна быть от 900 мм, для винтовых сооружений от 800 мм;
Высота ограждения 900-1200 мм. Лучше если оно предусмотрено по обеим сторонам лестницы;

Чертеж с размерами высоты перил лестницы

Глубина прямых ступеней рекомендуется от 200 до 400 мм (оптимальная от 250 до 320 мм). Для забежных конструкций по узкой части минимум 100 мм, по широкой до 400 мм, посередине 200-250 мм. Разрешается нависание проступей до 50 мм;
Высота ступеней должна быть в диапазоне 100-180 мм;
Угол уклона до 45˚;
Если лестница выходит непосредственно к двери, то оборудуется дополнительная площадка шириной не менее метра;
Рекомендуемое количество ступеней для одного марша – 18 шт. Для забежных лестниц -16 шт;
Высота прохода не меньше 1 900-2 000 мм (минимальное расстояние от ступени до перекрытия второго этажа);
Толщина материала для конструкции.

Грамотные чертежи лестниц на второй этаж можно выполнить только на основе перечисленных параметров и дальнейших расчетов. Каждый вид конструкции имеет свои особенности.

Чертеж лестницы на второй этаж

Требования к повороту на марше

Лестница на второй этаж в частном доме

Главным принципом при строительстве любой конструкции в доме должна являться безопасность. И лишь потом позволено думать о комфорте. Лестницы с забежными ступенями обязаны в полной мере соответствовать этим двум условиям.

Можно сформулировать технические требования, которые должны сопровождать строительство такой конструкции:

Соблюдение пропорций. Все ступеньки в марше должны быть одинаковой высоты. Как правило, размер не опускается ниже 100 мм и не превышает 160.
Угол наклона марша не может быть больше 45 градусов. А оптимальным является число 30. При такой крутизне возможно самое комфортное перемещение.
Минимальная ширина марша должна составлять 90 см. Ясное дело, что застройщик волен увеличивать этот параметр по своему усмотрению.
Высота свободного прохода должна устанавливаться в диапазоне от 190 до 200 см. Но стандартные значения могут быть заменены на индивидуальные. Обычно берут показатель роста человека и прибавляют к нему ещё 10 см.
Обязательно наличие качественных ограждений. Их высота может колебаться от 90 до 120 см.

Надёжное ограждение лестничного маршаИсточник koffkindom.ru

Лестничный марш на второй этаж должен содержать не больше 16 ступеней. Это обуславливается отсутствием промежуточной площадки для отдыха.
Нависание проступи забежной ступени не должно превышать 5 см.

Все материалы должны быть качественными и с высоким показателем прочности. А собранная лестница с забежными ступеньками – устойчивой. Это нужно, чтобы она выдерживала вес нескольких человек, одновременно ставших на неё. А к размерам самой забежной ступени предъявляются особые требования.

Государственный стандарт отмечает, что:

Глубина проступи в самом широком месте не должна превышать 40 см.
Самое узкое место должно быть не меньше 10 см.
В центральной части проступь должна иметь 20 см.

Тем, кто собирается строить лестницу с двумя «забежными» поворотами (180 градусов), следует помнить, что между двумя маршами должна быть щель размерами не менее одной четверти от ширины лестничного пролёта. Если пренебречь этими правилами, ступени на повороте будут иметь глубину менее 10 см. А это запрещается правилами безопасности для передвижения.

Грамотный сквозной пролёт между двумя маршамиИсточник monolitmaster.net

Если отказаться от этого сквозного пролёта, а глубину проступи делать стандартную, придётся урезать их количество и увеличивать высоту каждой забежной ступени. Безопасность будет соблюдена, а вот комфортность полностью нарушится. И человеку придётся прилагать дополнительные усилия, чтобы пройти поворот.

Сборка лестницы на второй этаж с поворотом

Бетонная лестница своими руками: выбор расчет конструкции, пошаговая инструкция по заливке

В отличие от креплений опор, временную фиксацию ступеней производят снизу – впоследствии после подгонки всех деталей конструкцию разбирают и после обработки укладывают вновь. Изготавливают тетиву для нижнего марша – доска по принципу косоура, но без угольных запилов для укладки ступеней. Во внутренней части деревянного элемента выбивают или выпиливают пазы, куда будут вставляться ступени.

Пристенная короткая тетива изготавливается аналогично описанной выше. Верхний конец наружной тетивы должен надежно скрывать торец забежной ступени, а нижний отрезают перпендикулярно полу для последующей установки подступенка. Установив первые прямые элементы на саморезы с внешней стороны и клеящую пасту с внутренней, приступают к укладке радиусных. Их фиксируют аналогично. Укладывают прямые ступени, выпиливая на концах пазы для врезки в косоур. До фиксации на крепеж, все элементы проклеивают.

Подступенки также ведут снизу. Неопытные мастера делают ошибку, изготавливая заготовки равные плотному вхождению между ступенями. Этого делать не нужно – дом будет жить насыщенной жизнью, где присутствует влага и пар. Разбухнув, элементы смогут сломать всю конструкцию или, по крайней мере, деформировать ее. Достаточно 5 мм зазора, чтобы модель лестницы оставалась крепкой долгие годы.

Расчёт поворотной лестницы на 180°

Главный результат работы данного калькулятора:

Информация, необходимая для изготовления тетив
Информация, необходимая для изготовления ступеней и площадки

Согласно расчету поворотной лестницы 180°, изготавливаются детали, из которых в дальнейшем собирается конструкция.

Все остальные чертежи показывают конечный вид конструкции: после состыковки тетив, ступеней и площадки друг с другом.

Особенностью данного калькулятора является реализация двух функций:

Оценка удобства лестницы;
Корректировка конструкции лестницы.

Оценка удобства лестницы осуществляется по трём критериям:

Соответствие конструкции средней длине шага. В соответствии с этим критерием, сумма глубины ступени и двух высот должна равняться средней длине шага. Средняя длина шага человека — 63 см.
Глубина ступени. Комфортная глубина ступеней — от 28 см. При заданной длине проёма, регулировать глубину ступени можно изменением выступа.
Угол наклона лестницы. Оптимальный угол наклон лестницы — от 30° до 40°. При углах наклона от 20° до 30° и от 40° до 45° уровень комфорта перемещения между этажами существенно снижается. Углы наклона, выходящие за указанные выше пределы могут существенно повлиять на скорость перемещения между этажами и уровень безопасности лестницы.

По результатам оценки конкретной конструкции выдаётся показатель уровня удобства по каждому из критериев, а лестнице присваивается общий уровень удобства. Онлайн калькулятор лестницы с поворотом 180 градусов оценивает, соответствует ли лестница общеизвестным критериям удобства, но всегда надо помнить, что Ваша лестница в Вашем доме должна максимально эффективно служить Вашим целям. И если, в соответствии с этими целями, Вам необходимо построить самую нестандартную и оригинальную лестницу в мире, например, деревянную — дерзайте.

Если есть необходимость улучшить конструкцию лестницы, калькулятор выдает совет, как это сделать:

Уменьшить/увеличить количество ступеней;
Увеличить выступ ступеней (если глубина ступеней недостаточная для комфортной ходьбы);
Уменьшить/увеличить длину проёма, обустройства маршей.

После проведения корректировки конструкции, нормируемые параметры станут ближе к идеалу, но, возможно, подобную корректировку придётся проводить ещё несколько раз.

Варианты поворотных лестничных изделий

Маршевые лестницы на второй этаж, выполненные своими руками из дерева, с поворотом на 90 могут отличаться размещением деталей и общим видом. Подъемный механизм монтируется на косоуры или тетивы. Устройство бывает открытым или закрытым. Марш для подъема делается прямым или поворотным.

Поворотные конструкции делятся на разновидности:

Г-образная имеет схему, когда два пролета размещаются под 90 градусов друг к другу.

Г-образный вариант

П-образная отличается поворотом на 180 градусов. Пролеты размещаются в параллельном положении друг к другу. Расстояние, соединяющее их, представляет собой площадку и обладает выходом на этаж или между ярусами.

П-образная модель

Статья по теме:

Проектирование и расчет размеров лестницы

При проектировании лестницы с поворотом на 90 градусов необходимо соблюдать следующие требования:

размер ступенек по широкому краю должен быть более 400 мм, по узкому краю – 100 мм;
высота должна варьироваться в пределах 15-25 см;
на поворотах у ступенек должна быть одинаковая ширина;
край проступи ступени не должен быть больше 40 мм;
при изготовлении П-образного изделия расстояние между маршами не должно быть менее ¼ ширины;
расстояние между лестничными маршами должно превышать 2 метра.

Расчет лестницы с поворотом на 90 градусов можно выполнить самостоятельно, либо воспользовавшись онлайн-калькулятором лестниц. Однако следует учитывать, что механизм вычислений и чертежа своими руками будет зависеть от типа конструкции.

Для П-образного изделия:

отметим центр изгиба, радиус которого совпадает с внутренней частью устройства;
определим оптимальное количество ступенек (с учетом 3 ступеньки на 800 см);
разделим конструкцию вдоль на две части прямой АВ;
середину лестничного марша обозначим кривой АС;
отложим от АВ прямую, равную ½ ширины ступени;
поставим точку 1;
от нее отложим отрезок, равный ширине ступеньки;
ставим точку 2;
по данному принципу находим точки 3, 4, 5, 6, 7;
проводим отрезок DE, который разделит устройство на нижнюю и верхнюю часть;
проводим отрезок 1А, который пересечется с DE;
начертим отрезок 2А;
на линии DE ставим точки 3, 4, 5, 6, 7, длина отрезка между ними будет равна расстоянию между точками 1 и 2;
соединим точки 3 на отрезке АС с точкой 3 на DE и т.д.;
рассчитываем другую половину устройства аналогично.

Для Г-образной:

отрезок АС совпадает с прямой стыка угловых ступенек;
на изогнутом отрезке обозначим точку b, которая равна ширине ступенек;
определяем оптимальное число ступенек;
через конец отрезка 4 проведем прямую ЕB;
точка В является точкой пересечения прямых ЕВ и АС;
начертим произвольную прямую AD;
обозначим на ней точки 4, 3, 2;
проведем прямую В4;
соединим все точки отрезка АВ.

Для каждого вида лестницы имеются свои схемы

Инструкция к калькулятору металлической лестницы с поворотом 180 градусов

Для того, чтобы осуществить расчёт лестницы, используя калькулятор металлической лестницы с поворотом 180° и тетивой зигзаг, необходимо знать высоту этажа, размер пространства, которое Вы можете выделить под лестницу, материалы, с которых Вы собираетесь её строить, и, конечно же, цели её использования. Перед тем как приступить к работе, необходимо тщательно продумать все нюансы: примыкает ли лестница к стене, или соприкасается с элементами интерьера дома, и как это должно отразится на самой конструкции и процессе её постройки.

Возможно, для выбора правильного варианта по размерам и по конструкции, Вам придётся, используя калькулятор металлической лестницы с поворотом 180°, рассчитать и сравнить несколько вариантов. Перед началом обработки материала удостоверьтесь, что чертежи деталей соответствуют лестнице, которая подходит именно для Вас и Ваших целей. При постройке прикрепляйте детали друг к другу, а саму лестницу к дому так, чтобы можно было гарантировать надёжность и прочность конструкции на протяжении десятилетий.

Лестницы на металлических тетивах, представленные на нашем сайте можно разделить на категории по четырём зависящим друг от друга критериям:

1. Габарит по длине

а. Максимальная длина — все ступени размещены на одном марше;

б. Средняя длина — ступени размещены на двух маршах;

2. Габарит по ширине

а. Максимальная ширина — ступени размещены на двух маршах, габарит по ширине регулируется изменением количества ступеней на соответствующей паре тетив;

б. Средняя ширина — ступени размещены на двух параллельных маршах, габарит по ширине равен двум ширинам лестницы;

в. Минимальная ширина — все ступени размещены на одном марше, габарит по ширине равен ширине лестницы;

3. Сложность изготовления

а. Простая в изготовлении — изготавливается из тетив и прямоугольных ступеней;

б. Средняя сложность изготовления — изготавливается из тетив, прямоугольных ступеней и площадок.

4. По виду тетив и креплению ступеней к ним, лестницы делятся на две категории:

а. На опорах — тетива представляет собой цельную балку, к которой прикреплены опоры для ступеней;

б. С тетивой зигзаг — тетива состоит из множества взаимоперпендикулярных частей, расположенных горизонтально и вертикально.

В каждой конкретной ситуации высота этажа уже задана. Исходя из собственных предпочтений, Вы можете выбрать уровень удобства: или выдержаны критерии удобства, или лестница более пологая, или более крутая и т. д.. Имея эту информацию, можно говорить о количестве подъёмов (ступеней и площадок) в той или иной конкретной ситуации.

Представим, что у нас, например, 13 подъёмов — ступеней и площадок. Конструкция лестницы — это форма этих подъёмов (ступени, площадки) и то, как эти 13 подъёмов размещены друг относительно друга.

Можно все эти 13 подъёмов разместить в один ряд по длине проёма — «Металлическая лестница«, «Металлическая лестница с тетивой зигзаг«. В этом случае Ваша лестница будет иметь максимальный габарит по длине, минимальный габарит по ширине и будет не сложна в изготовлении.

Можно эти 13 подъёмов разместить в 2 ряда, повёрнутых друг относительно друга на 90° (при виде сверху) — «Металлическая лестница с поворотом на 90°», «Металлическая лестница с поворотом на 90° и тетивой зигзаг» (например, 4 ступени на нижнем марше, площадка и 8 ступеней на верхнем марше). В этих случаях Ваша лестница будет иметь средний габарит по длине и регулируемый габарит по ширине.

Можно эти 13 подъёмов разместить в 2 параллельных (при виде сверху) размещённых рядом ряда — «Металлическая лестница с поворотом на 180°», «Металлическая лестница с поворотом на 180° и тетивой зигзаг» (например, 4 ступени на нижнем марше, площадка и 8 ступеней на верхнем марше). В этих случаях Ваша железная лестница будет иметь средний габарит по длине и средний габарит по ширине. Количество металла, используемого в такой конструкции, в данном случае немного увеличивается.

Калькуляторы расчёта металлических лестниц, которые представлены на нашем сайте:

Металлическая лестница — 1.а.-2.в.-3.а.-4.а.
Металлическая лестница с тетивой зигзаг — 1.а.-2.в.-3.а.-4.б.
Металлическая лестница с поворотом на 90° — 1.б.-2.а.-3.б.-4.а.
Металлическая лестница с поворотом на 90° и тетивой зигзаг — 1.б.-2.а.-3.б.-4.б.
Металлическая лестница с поворотом на 180° — 1.б.-2.б.-3.б.-4.а.
Металлическая лестница с поворотом на 180° и тетивой зигзаг — 1.б.-2.б.-3.б.-4.б.

Данная конструкция актуальная в ситуации, в том случае если Вы хотите лестницу в два пролёта, а количество пространства в том месте, где её необходимо разместить, ограничено по длине лестницы, но достаточно по ширине.

Расчет лестниц с поворотом на 90°

Укажите необходимые размеры в миллиметрах

X — длина проема, который будет занимать лестницаY — высота от уровня пола первого этажа до уровня пола второго этажаE — ширина лестницыF — выступ ступенейZ — толщина ступеней

C — количество всех ступенейP — количество ступеней + площадка

Расчет поворотных лестниц несколько сложнее расчета прямых лестниц. Расчет удобства лестницы вычисляется по формуле, основанной на длине шага. Длина шага человека составляет от 60 до 66 см, в среднем — 63 см. Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы — от 30° до 40°. Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см. Недостаток глубины можно компенсировать выступом ступени. Высота ступени должна быть до 20-25 см.

Так же добиться удобства поворотной лестницы можно изменяя высоту площадки.

Программа нарисует чертежи поворотной лестницы с основными углами и размерами. На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

У вас пока нет сохраненных расчетов. Зарегистрируйтесь или войдите, что бы иметь возможность сохранять свои расчеты и отправлять их по почте.

Открывать результаты расчета показывать рядом с формой раскрывать окно расчета

Автор проекта: Дмитрий Житов Facebook Vkontakte Приглашаю вас в друзья.

Собираясь сделать деревянную или металлическую лестницу своими руками нужно немало внимания уделить расчетам. Несмотря на кажущуюся простоту – лестница весьма сложная инженерная конструкция, каждый узел которой должен быть продуманным, а все вместе они должны создавать единый ансамбль.

Проект лестницы металлической/деревянной должен предусматривать учёт её функциональной и декоративной составляющей. Сделать это будет тем труднее, чем меньше у вас опыта работы подобного рода. Поскольку не каждый день мы занимаемся расчетами, то нужно подробно расписать, как сделать расчет лестницы на второй этаж частного дома. Общие принципы постройки деревянной и металлической лестницы не отличаются. Как говорится, «дьявол кроется в деталях». Именно их и рассмотрим подробно.

Стоит отметить, что обустройство лестниц в многоквартирных или административных зданиях регламентируется многими документами. Основные из них ГОСТ 23120-78 Лестницы маршевые, площадки и ограждения стальные и СНиП IV-14-84 Сборник 1-14 Лестницы.

Однако в частных домах, высота которых зачастую ограничивается двумя этажами, собственник свободен в выборе конфигурации. Хотя, безусловно, основные правила строительства лестницы должны быть выдержаны.

Инструкция к калькулятору металлической лестницы с поворотом 90 градусов

Для того, чтобы осуществить расчет лестницы из металла с поворотом на 90 градусов, используя данный калькулятор, необходимо знать высоту этажа, размер пространства, которое Вы можете выделить под лестницу, материалы, с которых Вы собираетесь её строить, и, конечно же, цели её использования. Перед тем как приступить к работе, необходимо тщательно продумать все нюансы: примыкает ли лестница к стене, или соприкасается с элементами интерьера дома, и как это должно отразится на самой конструкции и процессе её постройки. Возможно, для выбора правильного варианта по размерам и по конструкции, Вам придётся, используя калькулятор, рассчитать и сравнить несколько. Перед началом обработки материала удостоверьтесь, что чертежи деталей соответствуют лестнице, которая подходит именно для Вас и Ваших целей. При постройке прикрепляйте детали друг к другу, а саму лестницу к дому так, чтобы можно было гарантировать надёжность и прочность конструкции на протяжении десятилетий.

1. Габарит по длине

а. Максимальная длина — все ступени размещены на одном марше;

б. Средняя длина — ступени размещены на двух маршах;

2. Габарит по ширине

в. Минимальная ширина — все ступени размещены на одном марше, габарит по ширине равен ширине лестницы;

3. Сложность изготовления

а. Простая в изготовлении — изготавливается из тетив и прямоугольных ступеней;

б. Средняя сложность изготовления — изготавливается из тетив, прямоугольных ступеней и площадок.

4. По виду тетив и креплению ступеней к ним, лестницы делятся на две категории:

а. На опорах — тетива представляет собой цельную балку, к которой прикреплены опоры для ступеней;

Можно все эти 13 подъёмов разместить в один ряд по длине проёма — «Металлическая лестница», «Металлическая лестница с тетивой зигзаг ». В этом случае Ваша лестницы будет иметь максимальный габарит по длине, минимальный габарит по ширине и будет не сложна в изготовлении. Рассчитать металлическую лестницу на второй этаж можно с помощью удобной и интуитивно понятной программы.

Можно эти 13 подъёмов разместить в 2 ряда, повёрнутых друг относительно друга на 90° (при виде сверху) — «Металлическая лестница с поворотом на 90°«, «Металлическая лестница с поворотом на 90° и тетивой зигзаг» (например, 4 ступени на нижнем марше, площадка и 8 ступеней на верхнем марше). В этих случаях Ваша лестница будет иметь средний габарит по длине и регулируемый габарит по ширине. Расчет ступеней металлической лестницы поможет правильно рассчитать объёмы материала, который понадобится на выполнение данной работы.

Можно эти 13 подъёмов разместить в 2 параллельных (при виде сверху) размещённых рядом ряда — «Металлическая лестница с поворотом на 180°», «Металлическая лестница с поворотом на 180° и тетивой зигзаг» (например, 4 ступени на нижнем марше, площадка и 8 ступеней на верхнем марше). В этих случаях Ваша лестница будет иметь средний габарит по длине и средний габарит по ширине.

Калькуляторы расчёта металлических лестниц, которые представлены на нашем сайте:

Металлическая лестница — 1.а.-2.в.-3.а.-4.а.
Металлическая лестница с тетивой зигзаг — 1.а.-2.в.-3.а.-4.б.
Металлическая лестница с поворотом на 90° — 1.б.-2.а.-3.б.-4.а.
Металлическая лестница с поворотом на 90° и тетивой зигзаг — 1.б.-2.а.-3.б.-4.б.
Металлическая лестница с поворотом на 180° — 1.б.-2.б.-3.б.-4.а.
Металлическая лестница с поворотом на 180° и тетивой зигзаг — 1.б.-2.б.-3.б.-4.б.

Данная конструкция актуальна в ситуации, когда Вы хотите лестницу в два пролёта, а количество пространства в том месте, где её необходимо разместить, ограничено.

Чертежи лестниц

Если решение принято самостоятельно готовить чертеж и расчет конструкции, то следует понимать, что каждый вид лестницы имеет свои особенности проектирования.

Самый простой вид конструкции, так как сделать чертеж и расчет не составит труда даже для неопытного столяра. Высчитывается длина пролета, количество ступеней, их глубина и высота. Определяются с шириной лестницы. По числу ступеней решается — сколько будет маршей. При количестве более 18 рекомендуется обустройство площадки. Ее размещают посередине, вверху или внизу лестницы.

Схема и чертеж прямой лестницы

Помимо основных проекций, следует тщательно рассчитать и прочертить детали конструкций. Для прямых маршей используются следующее способы крепления: косоуры, тетива, больцовое.

Поворотные лестницы с площадками

Лестницы такого плана могут быть двух — или трехмаршевые. Размещение площадок во многом зависит от параметров помещения и расчетных данных высоты прохода, ширины проема. Допускаются конструкции с нижним размещением перехода, посередине и вверху.

Оптимальными по комфорту и безопасности считаются первые два варианта, так как хорошо просматриваются с разного уровня высоты.

При проектировании следует понимать, что габариты площадки не должны быть меньше ширины подведенного пролета. Рекомендуемые системы крепления: косоуры, тетива, больцовое совмещенное с опорной стойкой. Расчеты ведутся по ранее представленным формулам.

Лестницы с забежными ступенями

Эти конструкции сложны для самостоятельного проектирования. Лучше довериться профессионалам. Если все же решено применить свои силы, то можно воспользоваться проектными программами или онлайн-калькулятором, который автоматически выдаст чертеж и детализацию. Но придется вручную делать привязку полученной схемы к плану помещений. Для ручного проектирования можно воспользоваться методом пропорций. Существует еще три способа (датский, развертки, подъема линий), но они более сложные для восприятия и конструирования.

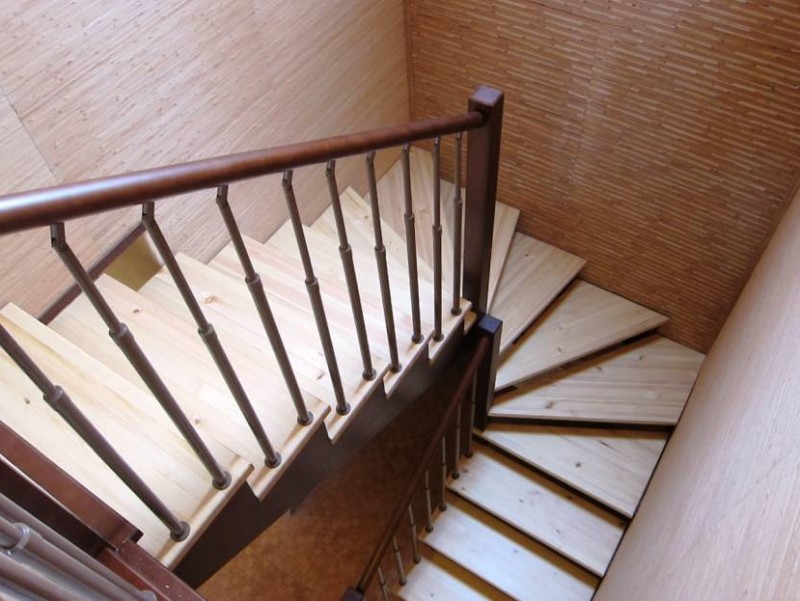

Пример лестницы с забежными ступенями

Основная проблема при конструировании – рассчитать форму и количество забежных ступеней. Их конфигурация иногда отличается. Система креплений аналогична предыдущему варианту.

Как сделать расчет данных для спиральной лестницы? Да, он ведется по другой формуле, но основные требования к эргономичности остаются прежними. Для удобства расчета и проектирования воспользуемся примером. Высота проема Н = 2800 мм (2,8 м), ширина лестницы S = 1000 мм (1 м), диаметр опорного столба d = 200 мм (0,2 м).

Высчитывается диаметр всей конструкции (D=2*S+d): 1*2+0,2= 2.2 м;
Чертим окружность с полученным диаметром. Рассчитываем радиус R (R=D/2): 2.2/2=1.1 м;
В центр полученного круга вписываем окружность с диаметром d = 0,2 м. Рассчитываем ее радиус r по предыдущей формуле 0,2/2=0,1 м;
Прочерчиваем окружность с радиусом R1. Это средняя линия восхождения по лестнице. Другими словами, середина ступеней. R1=S/2+r: 1/2+0,1=0,6 м. Рекомендуемая ширина для забежной проступи s на этом расстоянии 200-250 мм (0,2-0,25 м). Для примера выберем s= 0,25 м;
Рассчитаем количество ступеней n=2ΠR1/s: n=2*3,14*0,6/0,25=15,072. Соответственно, 15 ступеней;
Окружность с радиусом R1 делим на 15 равных частей;
Высота прохода (полный виток) Н1. Нормативный диапазон 1900-2000 мм. Для примера возьмем 2000 мм (2 м), толщина ступени 50 мм (0,05 м). Тогда высота полного витка Н1 будет: 2+0,05=2,05 м;
Высота ступеней h рассчитывается просто h=H1/n: 2,05/15=0,137 м (137 мм). Полученная высота лежит в диапазоне оптимальных нормативных требований;
Общее количество ступеней рассчитывается обычным методом. Высота проема делится на высоту ступени: 2,8/0,137=20,44 шт. Остаток округляют в любую сторону. Выравнивание количества ступеней осуществляется за счет изменения высоты первой ступеньки. Этот параметр подгоняется по месту в момент монтажа.

Расчет данных для проектирования и строительные нормы позволяют наиболее точно разработать чертеж и деталировку лестниц любого типа. Для сложных фигурных конструкций с забежными ступенями лучше обратиться к профессионалам. Они подберут и смонтируют наиболее подходящий вариант.

Определение необходимых геометрических размеров

Чтобы правильно выполнить расчеты необходимо учитывать определенные геометрические замеры. Как утверждают специалисты в основном важны три параметра:

высота – это расстояние от поверхности пола на первом этаже до напольной поверхности на втором. Чтобы правильно определить расстояние от ступени до потолка необходимо взять рост самого высокого человека в семье и прибавить 100 мм;
длина равняется длине марша или сумме всех маршей. При этом прибавляется и лестничная площадка между ними;
ширина – расстояние конструкции от стены или промежуток между двумя поручнями.

На схеме можно посмотреть взаимосвязь между углом наклона и ступеньками

Необходимо учитывать ширину маршевой конструкции:

1÷1,2 метра – обеспечит комфортное передвижение;
1,5 метра – высокий уровень комфорта;
0,8÷1 метр может применяться для лестницы, установленной у стенки;
менее 0,8 метра – для вспомогательных моделей.

Пример расчетных данных

Минимально допустимая ширина для лестницы с забежными ступенями – 1,1 метр. Ширина не может быть менее 1,1 метра и для винтовой конструкции. Зона комфорта начинается от 1,4 метра.

В видео ниже представлен простой способ расчета лестницы:

Угол наклона лестницы (крутизна)

Угол наклона определяет удобство в пользовании лестницей. Слишком крутая лестница позволяет сэкономить полезное пространство, пологая же делает передвижение по ней более комфортным. Вид лестницы в зависимости от крутизны показан на фото ниже. Здесь четко видно, под каким углом должна быть лестница в жилом помещении. Наиболее комфортный вариант для передвижения находится в зеленой.

На схеме изображены разные углы наклона

К сведению! В жилом помещении лестницу можно разместить только если помещение на первом и втором этаже отапливается. Если нет, то установка проводится в нежилом помещении.

Пример расчета длины, расчет высоты и ширины ступеней лестницы в частном доме

Один из самых важных моментов является грамотный расчет ступеней лестницы. Размеры должны быть такими, чтобы по лестнице было удобно перемещаться. Необходимо точно определить, какими должны быть высота и ширина ступеней лестницы.

Высота ступени не должна быть слишком маленькой, чтобы не сбивать шаг. Оптимальный показатель варьируется в пределах 150÷180 мм. Ширина проступи должна быть такой, чтобы подошва на ней полностью помещалась. Оптимальный вариант от 250 до 320 мм. Часто проступь делается со свесом над нижней ступенькой.

Чтобы узнать оптимальное соотношение ширины и высоты можно воспользоваться следующей зависимостью:

2h + b = 600÷640, где

h – высота ступеньки;
b – ширина проступи;
600÷640 – примерная длина человеческого шага, вернее ее среднее значение.

Рекомендации по размерам ступеней

Недостатком формулы является то, что она не учитывает, что ширина шага может быть меньшей или большей, а также не учитывает уклон марша.

Стандарты ступенек

Чтобы рассчитать ступени лестницы на второй этаж более точно используйте специальный онлайн-калькулятор ниже, в котором применяются другие формулы.

Методика тригонометрического расчета размеров ступени

Чтобы определить расстояние между краями ступеней применяется следующая формула:

G / sin 63° = (0,5 × L) / sin (27° + α),

Отрезок G — это гипотенуза в треугольнике, в котором катетами выступает ширина и высота ступени.

Отсюда:

h = G × sin α= G × cos (90 – α);
b = G × cos α= G × sin (90 – α).

Но чтобы узнать размеры, проще воспользоваться онлайн-расчетом ступеней лестницы.

Калькулятор расчета оптимальных размеров ступеней маршевой лестницы

Простой способ расчета ступеней представлен на видео ниже:

Определение оптимального угла наклона лестницы

Практически все лестницы имеют наклон в 45 градусов. Ширина ступени обычно соответствует 45 размеру ноги, но она не должна быть меньше 30 см.

Рассмотрим основные углы наклона:

у бытовых лестниц угол варьируется от 30 до 45 градусов;
для пологих конструкций и пандусов – 30;
у приставных и крутых вариантов – 45÷75;
хозяйственные лестницы – более 75.

Есть определенная взаимосвязь между крутизной лестницы и местом ее установки. Для расчета применяется следующая зависимость:

D = H / tg α, где

D – длина горизонтальной проекции лестницы;
H – высота лестничного марша;
α – угол крутизны.

Готовые конструкции

Если вы неуверены в своих силах, обратите внимание на готовые конструкции на металлокаркасе. Скорее всего, стоимость такой конструкции выйдет ненамного дороже, чем самостоятельное ее изготовление

При этом она будет выполнена опытным специалистом, который гарантирует безопасное использование. Сделать каркасный стояк достаточно сложно.

На данное время металлические лестницы на каркасе с забежными ступенями применяются не только в частных домах, но и на производствах, и в общественных зданиях. Благодаря своим компактным размерам подобная конструкция, не занимая много места, обеспечит безопасный и комфортный переход между этажами.

О том, как сделать лестницу своими руками с забежными ступенями, смотрите в следующем видео.

Из каких материалов может производиться сборка?

На настоящий момент в коттеджах могут устанавливаться лестницы этого типа, изготовленные из:

дерева;
металла.

Обе этих разновидности у владельцев загородных домов являются довольно-таки популярными. Деревянные лестницы устанавливают обычно в зданиях с классическим интерьером или «народным». Такие конструкции могут иметь резные перила, быть выкрашенными в разные цвета и т. д.

Металлические лестницы, изготавливаемые из оцинкованной стали, монтируются в домах, оформленных в каком-либо из современных стилей. Конструкции же с коваными перилами, как и деревянные, зачастую ставят в коттеджах с классическим дизайном.
