Лестницы на второй этаж на металлическом каркасе

Бумага всё стерпит

От того, какой чертёж вы составите, насколько глубоко и подробно продумаете все элементы, размеры и варианты крепления, зависят скорость возведения, красота и надёжность вашей лестницы. Первое, что надо сделать, так это определить место для неё и выбрать тип:

Самая простая и удобная конструкция

Наиболее оригинальный, но и наименее удобный вариант

двухмаршевая с поворотной площадкой;

Удобная и достаточно компактная конструкция

двухмаршевая с забежными ступенями.

Конструкция является чем-то средним, между маршевой и винтовой лестницей

Ваш первый выбор сдвинул вас из состояния покоя. Теперь следует идти дальше и выбирать вариант основы или опорной конструкции:

одна вертикальная стойка в случае винтовой или забежной лестницы;

В такой конструкции к опоре крепится каждая ступень

без дополнительных опорных элементов под тетивами или косоурами, но с опорной конструкцией под разворотной площадкой;

Такое крепление смотрится не очень эстетично, поэтому часто используется для наружных лестниц

без видимых опорных элементов. Каркас из тетив или косоуров жёстко крепится к полу и перекрытию, соединяя собой второй этаж с первым.

Такая конструкция сложнее, но и эффектнее всего

Разновидности и варианты оформления

Самые популярные виды лестниц из металла рассмотрим далее. Отметим сразу, что каркас может быть открытым и закрытым. Закрытый обрабатывать после сборки не нужно, а открытый требует шлифовки и зачистки. А теперь о разновидностях.

Прямая лестница с косоурами из металла

В данном случае на косоур устанавливают ступени и составные части ограждения.

Сколько будет косоуров, зависит от ширины лестничного марша, а также уровня нагрузки на него. Косоур может быть один, как на примере ниже, или несколько.

У конструкции такого типа есть несколько важных преимуществ:

• легкость;
• визуально не загромождает пространство;
• повышенная прочность (можно использовать на промышленных объектах);
• при необходимости можно использовать любой декор для оформления.

Лестницы наклонные на тетивах

Это конструкция, в которой ступени опираются на балки, размещенные по бокам марша.

Плюсы конструкции:

• множество вариантов для выполнения;
• прочность;
• металлическую основу можно использовать, чтобы изготовить винтовые и прямые лестницы.

Лестница с парящими ступенями – консольная

Прежде всего, она упрощает пространство. Ступени, которые застыли в воздухе, отлично подходят к домам, оформляемым в стилистике минимализма.

Комбинированный вариант

Сочетающий в себе консоли + косоурный каркас. Ступени «воздушные», но одновременно с этим имеют надежное основание в виде металлического косоура, который установлен вдоль стены.

Винтовые металлические лестницы

В данном случае ступени размещаются по спирали, вокруг центрального столба. Такие лестницы обладают высокой надежностью, а изготовлены они могут быть из профильной трубы. Даже если их производство осуществлялось по типовому проекту, внешний вид будет в итоге совершенно разный за счет окраски и другого декора.

Используются лестницы такого типа чаще в помещениях небольшого размера, стоимость является относительно невысокой.

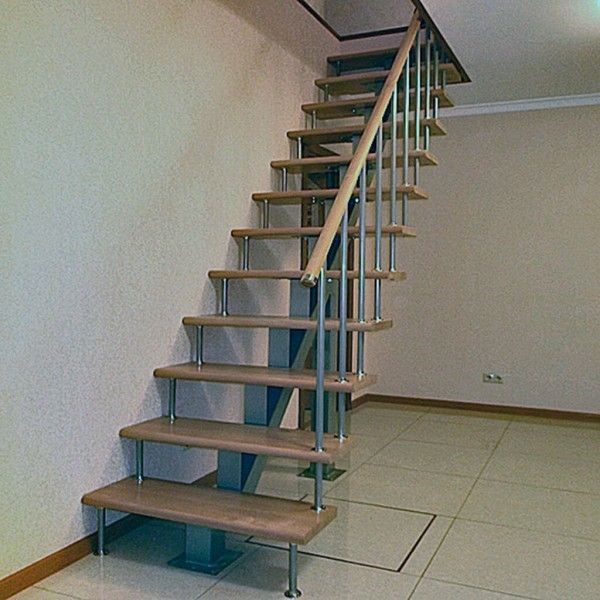

Модульные конструкции

Вписываются в любой интерьер от модерна до классического. Элементы лестницы универсальны, стили разнообразны. Такую лестницу можно собрать самому, это займет всего несколько часов.

Маршевые лестницы

Лестницы маршевые – это самые простые подобные изделия в проектировании. Ее легко разместить в помещении любого размера. Считается самой безопасной конструкцией.

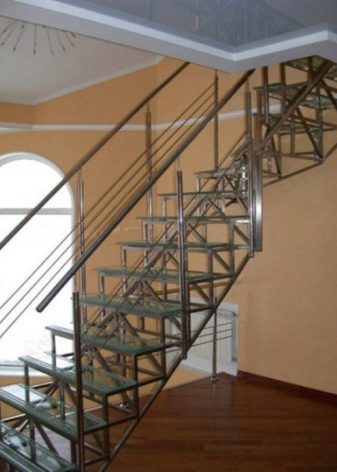

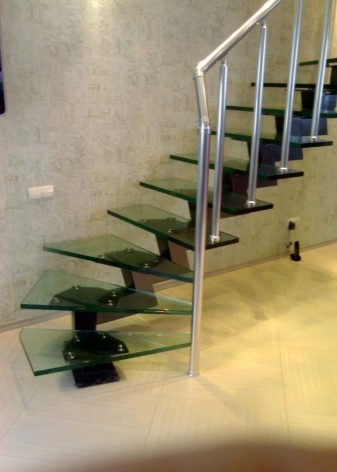

Металлические лестницы со ступенями из стекла

Работа с данной конструкцией усложняется из-за наличия большого количества стеклянных элементов. Стекло используется только самое прочное, полностью отвечающее всем требованиям безопасности.

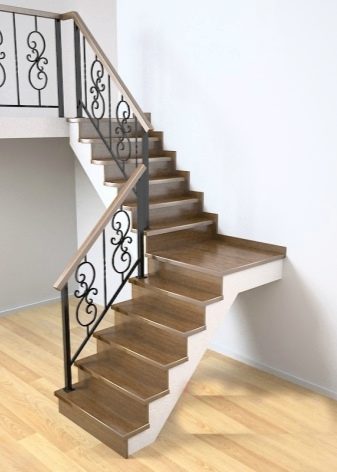

Двухмаршевые лестницы с площадкой

Данный тип выделяется отдельно, так как имеет серьезное преимущество перед другими конструкциями: промежуточную площадку между пролетами.

Кроме того, есть следующие положительные качества:

• ее легко проектировать;
• не нужно больших затрат труда в процессе изготовления;
• существенная экономия на строительных материалах;
• высокая степень комфорта;
• безопасность в эксплуатации;
• презентабельный внешний вид.

В процессе строительства двухмаршевых лестниц лучше совместить несколько материалов, чтобы оптимизировать стоимость и разработать удачное стилевое решение. Например: каркас будет металлическим, а элементы декора деревянными либо сделать облицовку камнем.

Практически все виды лестниц, о которых мы говорили выше, могут быть сборными. Их плюс состоит в том, что собрать их можно, даже если в доме уже выполнена чистовая отделка стен и устелены полы.

Если вы далеки от профессионализма в изготовлении лестниц, можете выбрать уже готовую. Они современные, легкие и отлично вписываются в интерьер любого частного дома.

Оформление лестницы во многом зависит от площади помещения, в котором она будет расположена. Она должна дополнять общую картину, а не выпадать из нее.

В классических интерьерах лучше размещать дорогостоящие лестницы с отделкой из натурального дерева или роскошную ковку по металлу.

А вот в случае с минимализмом лишние детали ни к чему, можно выполнить лестничную конструкцию из оргстекла.

Внимание стоит уделить не только самой лестнице, но и пространству под ней. Если есть возможность, там можно обустроить место для чтения и отдыха

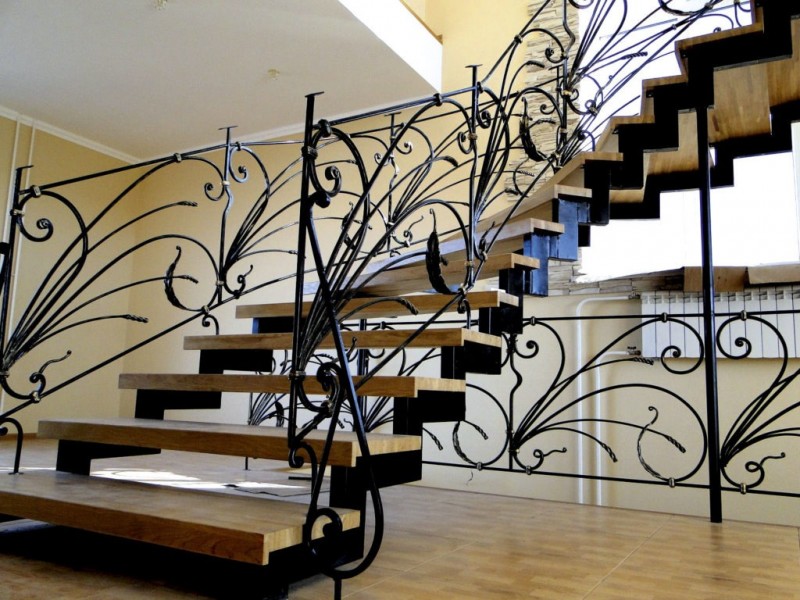

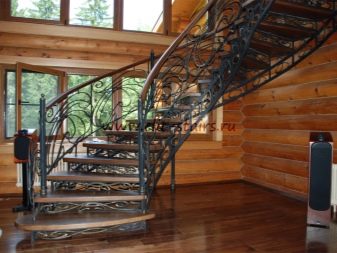

Металлические лестницы с деревянными ступенями

Если вы строите себе загородный коттедж в два и более этажей, как на фото, значит, вам никак не избежать строительства лестницы. Отличным выбором будет конструкция на металлическом каркасе, благодаря присущим таким конструкциям преимуществам:

• Относительно низкая цена. При прочих равных условиях лестничный марш из металла обходится значительно дешевле аналогичной конструкции из бетона или дерева
• Надежность.

Дизайн отделки деревом

• Долговечность. Защищенный от коррозии металл не теряет своих свойств со временем, не прогибается под собственным весом, как это свойственно дереву, не крошится подобно бетону.
• Технологичность. На каркасе из металла можно смонтировать конструкцию практически любой конфигурации.
• Возможность выдерживать большой вес. Это особенно полезно, если вы планируете устанавливать на втором этаже тяжеловесную мебель или сантехническое оборудование.
• При этом сами металлические конструкции обладают меньшим весом, чем деревянные или бетонные той же конфигурации.

Цельнометаллические лестницы для внутренних интерьеров применяют сравнительно редко. Во-первых, по эстетическим соображениям: цельнометаллическая конструкция больше подойдет для производственного помещения или отсека корабля.

Во-вторых, каждый шаг по металлу отдается характерным гулким звуком. Гораздо чаще внутри дома ставят комбинированную стальную лестницу со ступенями из дерева. Такое сочетание позволяет объединять в одной модели преимущества обоих материалов.

Конструкция комбинированных лестниц

Металлический каркас комбинированных лестниц выполняется, как правило, в виде опорных балок и может быть двух типов:

• Тетивы – опорные балки, охватывающие с торцов ступени, которые при этом вставляются в специальные пазы.
• Косоуры – другой тип каркаса, представляющий с собой стальные балки обычно из прокатного профиля, на которые сверху на специальную гребенку укладываются ступени. Такой вид каркаса не требует, в отличие от тетивы, трудоемкой вырезки пазов, поэтому косоуры широко применяют в индивидуальном строительстве.

Сами ступени делаются из различных пород дерева, таких как дуб, бук, ясень, сосна. Ступени из твердых пород древесины, например, дубовые, не требуют дополнительной опоры. Если же твердость материала недостаточна, либо от ступеней требуется дополнительная надежность, ступени устанавливаются на дополнительные поперечные профили из металла.

Комбинированные лестницы своими руками

При строительстве своими руками, можно значительно сэкономить время и силы, используя предлагаемые в богатом ассортименте сборные лестничные марши. При необходимости собирают двух-трехмаршевую конструкцию с дополнительными площадками (фото).

При строительстве частных домов обычно используют классическую схему каркаса из двух параллельных опорных балок. Экзотика вроде моделей на одной боковой балке требует сложных работ по вмонтированию ступени в кладку либо паз стены. Если ширина марша превышает 2,5 м, каркас дополняется дополнительной центральной балкой.

Деревянные детали красятся либо вскрываются лаком, с сохранением натуральной фактуры дерева, части из металла красятся в тон деревянным либо обшиваются панелями из дерева, от чего вся лестница приобретает вид цельнодеревянной конструкции.

Дерево – материал сложной структуры, которая, несмотря на все меры по консервации, не остается неизменной. Нередко через некоторое время после окончания строительства деревянные части начинают издавать характерный скрип. Чтобы избежать этого рекомендуется устанавливать ступени не непосредственно на металл, а на прокладки из фанеры.

Если лестница представляет собой закрытую конструкцию, низ деталей из дерева желательно покрыть слоем гидроизолирующего материала, чтобы избежать отсыревания дерева из-за конденсирующейся влаги.

Процесс изготовления металлической лестницы

Подготовительный этап

Прежде, чем приступить непосредственно к изготовлению металлической лестницы, важно заранее продумать ее конструкцию, количество маршей, ступеней, дизайн, форму и многое другое. Исходя из этого, можно рассчитать необходимое количество материалов и инструментов для работы. Самая простая конструкция металлической лестницы, состоящей из несущего каркаса, выполненного из швеллера или широкой трубы

Швеллера устанавливают в виде косоуров, а затем к ним параллельно полу приваривают металлические ступени

Самая простая конструкция металлической лестницы, состоящей из несущего каркаса, выполненного из швеллера или широкой трубы. Швеллера устанавливают в виде косоуров, а затем к ним параллельно полу приваривают металлические ступени.

• Для изготовления такой одномаршевой лестницы потребуются два швеллера одинаковой длины или труба прямоугольная электросварная шириной около 80 см, труба квадратная стальная, а также металлические уголки, гладкая сталь с прорезями для ступеней, грунтовка по металлу, электроды сварочные, диски сварочные или шлифовальные и т.д.
• В качестве инструментов пригодится дрель, болгарка, сварочный аппарат, защитная маска или очки, карандаш, рулетка и т.п. Когда все необходимое будет готово, можно переходить к самому процессу сооружения металлической лестницы.

Основные работы

Процесс создания металлической лестницы начинают с изготовления каркаса.

• Для этого берут швеллера заданной длины, ставят их на ребро и при помощи электродуговой сварки приваривают уголки или «кобылки», которые будут выступать в роли основания под ступени.
• Сверху них будут монтироваться металлические ступени из гладкой стали с прорезями либо из любого другого материала, например, дерева или стекла.Главное при этом — соблюдать прямые углы, таким образом, чтобы ступени были параллельны поверхности пола.
• Далее изготавливают перила и ограждения из квадратной металлической трубы, после чего их крепят на место при помощи той же сварки.
• В завершение всей работы, лестницу устанавливают в заранее подготовленный проем и надежно закрепляют анкерными болтами.

Если необходимо изготовить лестницу в несколько маршей или с промежуточными площадками, то стоит заметить, что они должны размещаться на вертикальных опорах либо крепиться к стенам.

Финишная отделка

Изготовление каркаса металлической лестницы и его монтаж – это далеко не весь фронт работ. Большое значение имеет финишная отделка, которая призвана обеспечить надежную защиту готовой конструкции от коррозии металла, а также придать ей законченный внешний вид.

На данном этапе работ необходимо провести окончательную обработку всех сварных швов, а также выступающих частей, любых шероховатостей и острых углов. Для этого используем болгарку с наждачным кругом и тщательно все зачищаем.

• Далее проведем антикоррозийную обработку всех металлических поверхностей. Сначала их обезжиривают, затем обрабатывают специальным составом или преобразователем ржавчины, после чего наносят на сухую поверхность грунтовку по металлу.
• Завершающий этап – это декор лестницы. Здесь можно использовать различные варианты оригинальной отделки, например, элементы художественной ковки, деревянные перила, необычную покраску и т.д. Все зависит от вкусов хозяев дома, а также интерьера помещения, если это внутренняя лестница, или архитектуры здания, если лестница расположена на улице.

Более детально о том, как изготовить самостоятельно металлическую лестницу, можно узнать на видео:

Инструкция по изготовлению лестницы

Сам процесс можно поделить на несколько этапов.

Установка косоуров. Несущие балки требуется крепко зафиксировать, для чего швеллеры идеально точно подгоняют с поверхностями нижнего и второго этажей. Если вы используете сварку, озаботьтесь точностью прилегания и максимальной прочностью сварного шва. Если вы предпочли болтовое соединение, проверьте, чтобы не было перекосов.

Ступени можно сформировать разными способами

• Изготовление ступеней. Самый простой вариант – сварка каркаса из уголка. Каким образом его ориентировать, зависит от намерений в отношении дизайна. Если вы собираетесь делать ступени из дерева или листового металла, уголок монтируется полками вниз. Если запланирована заливка бетоном или укладка керамики – полками вверх. Каркасы заготавливаются по числу ступеней и привариваются к косоурам по заранее выполненной разметке. Для укрепления ступенек ставятся косынки либо дополнительные опоры.
• Ступени можно соорудить и более сложным способом, при помощи изготовления кобылок, то есть опор под ступеньки в виде буквы Г. Кобылок нужно 2 на каждый элемент; детали привариваются к косоурам, соединяются поперечинами и дополняются косынками. Этот метод предполагает более трудно исполнимую разметку и увеличение числа швов от сварки.
• Когда конструкция собрана, шлифовальным кругом зачищаются все элементы в местах, где велись сварочные работы. Заусенцы снимаются, швы выравниваются. Готовый каркас загрунтовывается и, в большинстве случаев, окрашивается.
• На последнем этапе на лестницу монтируются платформы ступеней, устанавливаются перила и навешиваются декоративные элементы, если они предусмотрены эскизом.

Обращаем ваше внимание: если лестничная конструкция сооружается на стадии возведения дома, то ее декор откладывается до этапа общих отделочных работ. И еще одна тонкость: если вы не уверены, что сумеете правильно сделать все необходимые расчеты, доверьте их специалистам

Проектирование без возведения конструкции обойдется вам значительно дешевле, чем ошибки в чертеже: вам придется переделывать слишком многое, тратить лишние материалы, силы и время. А хуже всего то, что неправильные расчеты могут сделать эксплуатацию лестницы небезопасной

И еще одна тонкость: если вы не уверены, что сумеете правильно сделать все необходимые расчеты, доверьте их специалистам. Проектирование без возведения конструкции обойдется вам значительно дешевле, чем ошибки в чертеже: вам придется переделывать слишком многое, тратить лишние материалы, силы и время. А хуже всего то, что неправильные расчеты могут сделать эксплуатацию лестницы небезопасной.

Удобно, надежно, красиво

Посмотреть, как проводится монтаж металлической лестницы, можно здесь:

Особенности и требования к проектированию металлических лестниц

При проектировании не стоит забывать, что каждая лестница из металла имеет свои особенности расчетов в зависимости от вида лестницы, типа конструкции и используемого материала. Вы можете найти подробные расчеты всех параметров лестницы в статье по расчету лестниц, а также воспользоваться строительным калькулятором для каждого из типов.

Опираясь на СНиП, выделим основные параметры, которые необходимо учесть при проектировании лестницы из металла в частном доме:

• число ступенек – расчет осуществляется относительно длины пролета к высоте ступени;
• ширина ступени – по нормам для комфортного перемещения по лестнице ширина ступени должна быть достаточной для размещения всей ступни;
• высота подступенка – зависит от угла наклона лестницы, комфортная высота составляет порядка 160–180 мм;
• длина ступени – соответствует ширине марша, в зависимости от назначения лестницы для спокойного перемещения в обоих направлениях двух человек, а также для возможности поднятия крупногабаритной мебели достаточно ширины марша порядка 1200 мм;
• потолочный проем – высота должна быть не менее 200 см;
• высота перил – в среднем составляет 90 – 110 см;
• длина косоура или тетивы – рассчитывается по математической формуле Пифагора. (длина тетивы)2 = (высоте косоура)2 + (длина марша)2;

оптимальный угол наклона для лестниц в жилых помещений составляет от 24 до 37°, в зависимости от этого можно будет определять высоту подступенка и ширину ступени;

для поворотных лестниц необходимо рассчитать дополнительные подпорные столбики и поворотную площадку или забежные ступени.

Данные параметры применимы к одномаршевым и многомаршевым лестницам, в случае с винтовыми лестницами есть небольшие отличия:

• Необходимо определить диаметр лестницы, он зависит от длины ступени и от диаметра центрального столба опоры: 2 * (длина ступени) + (диаметр центрального столба).
• Особые параметры также идут к форме и размеру ступени. Вследствие того, что ступень сужается к опоре крепления, необходимо придерживаться следующих параметров: в самом узком месте ширина должна быть не менее 10 см, в центральной части подъема – не менее 20 см, в самой широкой части – не более 40 см.

Выполнив расчеты всех вышеобозначенных параметров, необходимо начертить лестницу и все комплектующие для лестницы отдельно, как минимум, в двух проекциях – это вид сверху и вид сбоку. Выполнение чертежа необходимо для наглядного представления как каждого элемента в отдельности (форма ступени и узор балюстрады или ограждения), так и всей лестницы в целом.

Металл, используемый для лестницы, выбирают индивидуально, опираясь на расчеты, с учетом запаса прочности в зависимости от типа конструкции:

• Закрытая – подразумевает, что каркас лестницы будет обшиваться, в таком случае не важна форма используемых металлических элементов, они все равно будут скрыты. Используются двутавр, уголки.
• Открытая – металлический каркас не закрывается, в таком случае целесообразней использовать квадратную или прямоугольную трубу.

Лестницы из металла при соблюдении всех норм и требований при проектировании и строительстве обладают рядом преимуществ:

• прочность и долговечность конструкции;
• возможность изготовления лестниц различной формы и с красивыми узорами (особенно на кованых лестницах);
• металл хорошо комбинируется со всеми другими материалами;

К минусам можно отнести следующие факторы:

• металл подвержен коррозии, но данное явление возможно предотвратить, заранее обработав и покрасив лестницу;
• металл тяжелый материал, что делает монтаж железной лестницы в одиночку очень сложной задачей;
• для того чтобы сварить лестницу из металла, желательно наличие опыта работы со сваркой.

Классификация

Металлические лестницы используют постоянно или временно. Согласно назначению их классифицируют:

• на основные, служащие для общего пользования;
• вспомогательные — служебные, запасные, кровельные;
• внутриквартирные — для перемещения людей в границах частного дома или квартиры;
• парадные;
• пожарные;
• садовые.

Лестницы для постоянного использования — стационарные, для временного — складные, раздвижные, приставные.

Конфигурация пролетов разнообразна:

• одномаршевая прямая;
• двухмаршевая поворотная;
• Г-, П-, Т-образная;
• винтовая;
• спиральная;
• S-образная;
• пирамидальная.

Между маршами размещаются лестничные площадки или забежные ступени. Конструкции с подступенком называются закрытыми, без них — открытыми.

При прямых пролетах проступи имеют прямоугольную форму, при изогнутых или винтовых — клиновидную или угловую. Интересна компоновка марша по типу «гусиный шаг» или «самба».  Каждая ступень разделена на две половины, предназначенных для шага определенной ногой.

Особенности самостоятельного сооружения

Для изготовления потребуется сварочный аппарат, механическая пила и наждачный круг для удаления заусенцев. Если предполагается обшивка древесиной, то еще и циркуляционная пила, струбцины для временной состыковки деталей и сверла по металлу для формирования отверстий под саморезы.

Согласно созданному заранее проекту, о выполнении которого прочесть можно в соответствующей статье, рассчитывается, сколько потребуется метров металлического профиля, труб, стальных листов и арматурной стали. Следует учесть, что достойная металлическая лестница своими руками будет сварена после ряда практических занятий, курс которых можно также пройти самостоятельно по видео и описанию.

С помощью компактного аппарата для электродуговой сварки выполняются прочные швы, превращающие сооружение в монолитную конструкцию с равнозначными в любой точке характеристиками прочности

Для изготовления несущих балок (косоура или тетивы) рекомендовано использовать швеллер, подойдет двутавр, вполне пригодна уголковая сталь, трубы с прямоугольным сечением.

Данная простейшая лестница из металла своими руками сооружаться будет из поставленного на ребро швеллера с размерами 8-10. Если предполагается последующая обшивка, для изготовления ступеней можно использовать листовую сталь, для ступеней наружных конструкций потребуются листы с рельефом, подойдет прессованный решетчатый металлический настил или подобный материал с противоскользящими свойствами. Для ограждений нужна будет угловая сталь, для выполнения опор для проступей арматура.

Схема простой металлической лестницы с несущими балками из швеллера, к которым привариваются сделанные из арматуры кобылки

Из арматуры нужно сделать по проектным размерам кобылки – конгруэнтные друг другу опорные приспособления, устанавливаемые на балку. К той части кобылки, на которую непосредственно «ляжет» ступень, нужно приварить кронштейны для крепления. К поставленному на ребро швеллеру надо приварить кобылки по точной, заранее выполненной разметке

С целью достижения полной идентичности второй швеллер рекомендовано приложить к швеллеру-балке с уже приваренными кобылками и скорректировать разметку в случае отклонений.Обратите внимание. Для устройства лестницы со стандартной шириной до 1 метра достаточно сделать два косоура или тетивы. Более широкую конструкцию нужно оснастить тремя и более балками

Более широкую конструкцию нужно оснастить тремя и более балками.

• Затем все составляющие металлической лестницы собираются воедино посредством электродуговой сварки, если все сделано из металла или путем установки деревянных ступеней.
• Готовое сооружение надо обработать грунтом и покрыть защищающим от коррозии составом.

Опорными деталями для крепления ступеней могут служить сваренные из швеллера стойки, металлические уголки, приваренные к несущим балкам.

Варианты привариваемых к несущей балке приспособлений для установки ступеней: слева — сваренные из швеллера, справа из углового проката

Более сложный вариант – изготовление лестниц из металла с вырезанной из толстой листовой стали пилообразной тетивой. Резать нужно, очень тщательно, досконально соблюдая размеры.

Предположим, решено, что наружная металлическая лестница будет оснащена деревянными накладками для проступей. Перед выполнением обшивки надо оценить вероятность закладки дополнительных крепежных деталей.

На металлических ступенях размечается расположение отверстий для саморезов или болтов с шайбами, периодичность 15 см. От торца отверстия должны отступать минимум на 2 см. К металлическим проступям монтируют подложку из фанеры. Ее крепление производится с помощью специфического монтажного клея с эффектом заполнения, он не сминается после застывания

Заполняющий пустоты клей поможет устранить дефекты, неизбежные даже при качественно выполненной сварке.Внимание. Крепить подложку на монтажную пену нельзя, т.к. она не устойчива к смятию

она не устойчива к смятию.

Двумя струбцинами накладка из древесины фиксируется на металлической проступи и крепиться саморезами через высверленные отверстия снизу в подтай или открыто болтами с шурупами.

Металлическая лестница с деревянными ступенями: крепление элементов из древесины в «поттай» скрыто от обозрения

Изучив простейшие способы и узнав, как сварить металлическую лестницу, можно смело приступать к устройству простого сооружения, ведущего, к примеру, в погреб. А затем опытный уже исполнитель вполне способен будет изготовить более сложную, более эстетичную конструкцию, собственноручным производством которой не грех будет и похвастаться.

Тип каркаса

Определившись с видом и формой лестницы, переходим к этапу выбора конструкции, на которой данная лестница будет построена. Для каждого вида лестницы различают следующие каркасы:

1. На косоуре.
2. На тетиве.
3. На больцах.
4. Консольная.
5. Модульная (сборная).

Разберем каждый из этих каркасов для каждого вида лестницы.

Косоур.

Представляет собой несущую конструкцию, на которой с определенным шагом предусмотрены полочки для ступеней. Такие каркасы, в свою очередь, классифицируются по месту расположения косоура:

Два и более косоуров на ширине марша.

Один центральный косоур.

Тетива.

Лестницы с металлическим каркасом на тетиве во многом схожи с конструкциями на косоуре. Различие заключается в способе крепления ступеней. Если на косоуре ступени укладываются на каркас как на полочки, то в конструкции на тетиве ступени фиксируются на внутреннем торце несущей балки. Форма тетивы может даже выглядеть сбоку как косоур. В остальном этот каркас так же классифицируется по расположению тетивы. Ниже представлены варианты лестниц с расположением тетивы с двух сторон марша.

На больцах.

В данном случае металлический каркас лестницы также выполняет функцию перил. Осуществляется жесткое крепление конструкции перил между первым и вторым этажами. Крепление ступеней осуществляется с одной стороны на балясинах к перилам. С другой стороны возможны варианты:

Крепление к стене. Данное крепление возможно при условии, если стены построены из крепкого материала, способного выдержать данную нагрузку. В случае с винтовой лестницей крепление идет к центральному столбу.

Крепление на косоуре.

На тетиве.

Винтовая лестница на больцах с размещением несущих перил с обеих сторон.

Консольная.

Наверное, самый необычный каркас лестницы. Принцип заключается в том, что крепление ступеней осуществляется с одной стороны, в результате чего создается ощущение легкости лестницы.

Различают три варианта крепления ступеней такой лестницы:

1. На этапе строительства стены, вдоль которой расположена лестница, необходимо заложить ступени таким образом, чтобы 1/3 ступени находилась в стене.
2. Второй вариант рассматривается в том случае, если стена делается из недостаточно прочного материала или толщина этой стены не позволяет вмуровать в нее 1/3 ступени. В таком случае монтаж осуществляется при помощи тетивы, расположенной с одной стороны ступеней. После этого тетива может быть замурована в стену.
3. Крепление при помощи металлических кронштейнов. Такой способ применим также при условии, что стены сделаны из достаточно крепкого материала.

Консольная винтовая лестница как таковая может быть выполнена только в круглых помещениях (башни), принцип крепления аналогичный.

Модульная (сборная).

Сборный каркас лестницы формируется при помощи отдельных блоков, которые собираются в необходимую форму. Такого рода каркас требует регулярного внимания по той причине, что все соединения не сварные, это со временем может привезти к появлению люфта в соединениях. Ремонт такой конструкции намного легче своих аналогов, при износе или повреждении меняется отдельный блок каркаса.

Рекомендации профессионалов

Чтобы самодельная металлическая лестница долго служила, специалисты советуют соблюдать некоторые правила при монтаже и эксплуатации:

• опорные стойки, тетиву или косоуры устанавливать на бетонные площадки или усиленные дополнительными брусками лаги;
• при сопряжении лестницы и стены толщина капитальной конструкции должна быть не меньше 20-25 см;
• если уличное сооружение выполнено из конструкционной стали, поверхности регулярно окрашивать, предварительно очищая их от ржавчины.

Лестницы из металла практичны и долговечны. Они заслужили популярность благодаря возможности комбинирования с различными отделочными материалами. Изготовить металлическую конструкцию можно самостоятельно. К финишной отделке приступают после удаления ржавчины и тщательного шлифования поверхности.

Дизайн лестницы с железным каркасом

Лестницы в частных домах, несмотря на их основную функцию, спуск и подъем, отличаются многообразием исполнения, как по конструкции и форме, так и по внешнему виду. Технология изготовления лестницы подбирается, в зависимости от возможностей хозяина дома. Разные типы лестниц можно, при наличии небольшого строительного опыта, даже изготовить самостоятельно, и не обращаться на производство в какую-либо фирму по изготовлению лестниц.

Для самостоятельного изготовления, следует проделать следующие шаги:

1. Следует воспользоваться фотографиями лестниц, затем выбрать для себя наиболее интересный вариант, который будет наиболее оптимально соответствовать дизайну всего дома. Можно ее изготовить ее самостоятельно, пользуясь фотографиями и схемами.
2. Оформление лестницы можно также сделать, основываясь на фотографиях, и различных образцах, например, ее можно оформить, как в классическом стиле дизайна, так и украсить, как-то необычно. Например, перила и балясины можно задрапировать тканью.
3. Дополнительно можно преобразить лестницу, устроив под ней или внутри нее небольшой закрытый гардероб с разной системой хранения вещей, причем это можно обыграть таким образом, что данный гардероб будет являться элементом декора всей лестницы.

Можно оформить лестницу и по-другому, главное, чтобы стиль оформления соответствовал дизайну и декору коридора и также дизайну первого и второго этажа.

Изготовление лестницы из профильной трубы на второй этаж своими руками

Для изготовления лестницы на металлическом каркасе используют трубы профильные с размерами сечения 40х60 мм, что обеспечит конструкции достаточную прочность.

Существует два метода сборки каркаса. Можно изготовить весь каркас вне места установки и потом перенести его непосредственно к месту, где будет располагаться лестница. Такой метод не всегда может подойти, так как конструкция довольно тяжела и придется прибегнуть к помощи специальных механизмов. Да и готовая конструкция может по габаритам не вписаться в существующие проемы.

Монтаж модульной лестницы заводского изготовления легко осуществить самостоятельно

Специалисты рекомендуют производить изготовление каркаса прямо на месте установки лестницы на второй этаж. В этом случае допущенные ошибки можно корректировать по мере выполнения работ на месте.

Нарезка заготовок

Работу начинают с выбора конструкции лестницы: в данном случае это будет косоурная конструкция. Разрабатывается схема лестницы со всеми необходимыми размерами и учетом расположения поворотных ступеней. Схема будет нужна на протяжении всего времени изготовления и монтажа лестницы.

Схема модульной лестницы на хребтовом косоуре

Профильные трубы предварительно очищаются от окалины. В соответствии со схемой, производятся работы по подготовке элементов необходимого размера и количества.

Полезный совет! Если вы сталкиваетесь с работой по изготовлению металлического каркаса лестницы впервые, попробуйте все нарезанные и готовые элементы пронумеровать, чтобы не ошибиться и не испортить материал.

Самостоятельное изготовление лестницы на металлическом каркасе возможно, если конструкция проста и имеются навыки работы со сварочным аппаратом и металлом

Для того, чтобы работа шла быстрее рекомендуется сначала подготовить и нарезать все элементы, а потом приступать к сварке. Но постепенная нарезка по ходу выполнения работы позволяет допустить меньше ошибок. Выбирать вам. Распил труб выполняется с выдерживанием всех углов.

Монтаж несущих опор

Как только все элементы нарезаны, устанавливаются несущие балки каркаса. Количество балок должно быть равным количеству косоуров. Несущий швеллер обрезают так, чтобы он упирался плоскостью среза в потолочную балку и в пол. В некоторых случаях подготавливают основу и к ней приваривают швеллер.

Просторная маршевая поворотная лестница с площадкой

На этом этапе важным условием является правильная и параллельная установка швеллеров (если их несколько). От их расположения будет зависеть правильность всей конструкции. Если планируется поворотная система, необходимо предварительно сделать необходимый поворот несущей балки согласно вашей схеме. Если на схеме предусмотрена конструкция с площадкой, то концы опор маршей должны упираться в площадку и быть надежно зафиксированы.

Заготовки для ступеней

Заготовки для ступеней делают в форме треугольника, в который впоследствии закладывают ступени. Для фиксации этих треугольников используют точечный шов в нескольких местах. Проверяют правильность крепления и лишь после этого надежно фиксируют сваркой к основному каркасу. Также применяют в качестве крепежа болты.

Маршевая поворотная лестница на металлическом косоуре

Когда первая заготовка для ступени готова, на нее укладывают временную ступень из доски, затем постепенно монтируются все следующие «косынки».

Изготовление каркаса для поворотной на 90 градусов лестницы значительно сложнее. Размеры треугольных заготовок будут различными. Здесь рекомендуется готовить каждый элемент только после того, как смонтирован предыдущий.

Иногда, при применении в качестве несущего элемента широкого швеллера, вместо треугольных заготовок для ступеней приваривают к основе металлические подставки для них.

Обработка металлического каркаса

После монтажа приступают к зачистке швов. Обрабатывается вся металлическая поверхность каркаса: обезжиривание, нанесение составов от ржавчины, грунтовка. Далее, металл покрывается краской. Если использовался профиль из нержавеющей стали, обработка не нужна.

Металлическая лестница в стиле «минимализм»

Ступени для лестницы могут быть выполнены из дерева или металла. Более экзотический вариант камень или стекло. Если в качестве ступеней выступает дерево — полки треугольных уголков должны быть снизу, если камень или бетон — полки направляются вверх.

Основным преимуществом лестниц на металлическом каркасе является возможность объединить различные материалы в самых разнообразных комбинациях. Вместе с тем лестницы на каркасе из металла прочны, долговечны и могут соответствовать любому стилю интерьера.
