Как сварить лестницу из профильной трубы

Изготовление лестницы из профтрубы своими руками

Металлическая конструкция, по которой несколько раз в день будут проходить все члены семьи, будет надежной только в том случае, если собирается с помощью сварки. Если у Вас имеются небольшие навыки сварщика, то вполне возможно сварить и установить лестничные марши в частном доме своими руками. Самодельные конструкции смотрятся ничуть не хуже покупных. Ниже мы рассмотрим монтаж одномаршевой конструкции с прямыми ступенями и прямыми косоурами – она самая простая конструктивно.

Необходимые инструменты и материалы

Для сварки металлических конструкций понадобятся:

• Cварочный аппарат. Для домашнего мастера достаточно иметь инверторный сварочный аппарат со сварочным током 160-200 А.
• Электроды.
• Дрель, шуруповерт.
• Электролобзик или болгарка, отрезные круги для резки металла, шлифовальные круги.
• Ручной фрезер – для сошлифовывания сварных швов.
• Рулетка, металлический складной метр, угольник, транспортир, отвес, строительный уровень.
• Рубанок.
• Молоток.
• Струбцины.
• Наждачная бумага, кисти.
• Антикоррозионная грунтовка.
• Краска.
• Сушеные доски толщиной 40 мм для ступеней.
• Лак для древесины.

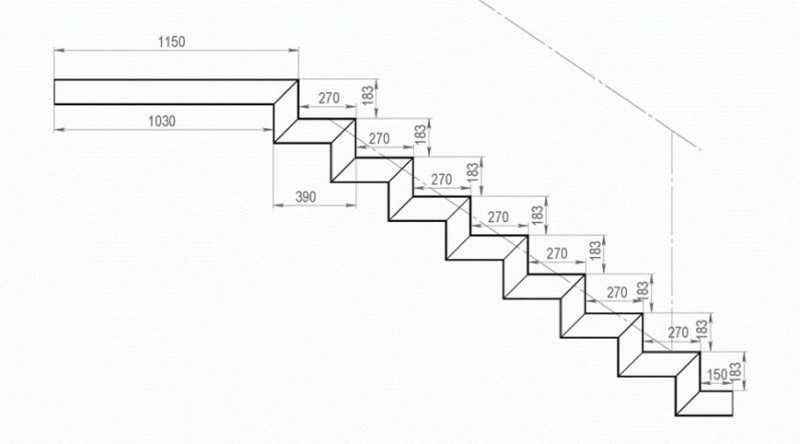

Чертежи и схемы

Устройство лестницы требует очень точной порезки заготовок и их сварки, установки готовых конструкций. Поэтому до начала работ необходимо вычертить точный чертеж или подробную схему, точно указать все углы и размеры.

Порядок выполнения работ

Перед выполнением работ тщательно размечают профиль и нарезают заготовки каркаса. Затем устанавливают косоуры, приваривают боковые опоры для ступенек («зигзаг»), поперечные перемычки-опоры. Сошлифовывают или фрезеруют сварные швы, зачищают весь каркас наждачной бумагой, красят. Затем монтируют ступени и ограждение.

Видео по изготовлению

Особенности сборки конструкций при помощи сварки показаны на видео:

Подготовка каркаса

Перед тем, как сварить заготовки, необходимо сошлифовать или сфрезеровать заусенцы на местах отреза заготовок. К нижнему концу косоуров приваривают опорные пластины. Заготовки для косоуров устанавливают на свое место и приваривают к закладным или анкерам, заранее заложенным в стену. Эту работу нельзя выполнить самостоятельно – потребуется помощник. Тщательно вымеряют углы наклона до и после установки. Затем тщательно размечают место установки нижней ступени, приваривают две заготовки – получается боковая опора для ступеньки. Затем повторяют с другой стороны, приваривают поперечину – и так до верха лестницы.

После проварки каждого шва необходимо дать металлу остыть, иначе конструкцию «поведет». Металл при сварке сильно нагревается и может деформироваться, поэтому после каждого этапа сварки необходимо проверять размеры и правильность углов и горизонтальность-вертикальность каждой детали.

Делая сварку, необходимо делать перерывы, чтобы металл успел остыть и его не «повело». Швы сошлифовывают или сфрезеровывают – выступающие валики очень портят общее впечатление от конструкции.

Установка ступеней

Отпиливают в размер доску, ошкуривают, покрывают при необходимости водорастворимой краской для придания нужного тона, высушивают, покрывают 2-3 раза лаком. Просверливают отверстия и прикручивают доски к боковым и поперечным опорам саморезами.

Монтирование ограждения

Современное ограждение монтируется обычно при помощи болтов с гайками или саморезов. С нижней стороны столбиков ограждения делают фланец с отверстиями и прикручивают к боковым зигзагообразным опорам. Приварить ограждение при наличии деревянных проступей невозможно. Правда, можно приварить стойки к конструкциям сбоку, но такое размещение ограждения не очень эстетично.

Покраска и отделочные работы

До установки деревянных ступеней металлический каркас необходимо ошкурить, обработать антикоррозионной грунтовкой, покрасить два раза краской.

Расчеты основных параметров лестницы

Нормативные параметры лестницы: ширина ступени 30 см, высота 15 см. Лестницы именно с такими параметрами устанавливают в многоэтажках. Но для дома такая лестница будет слишком громоздка. Чтобы сделать лестницу более компактной, увеличивают угол ее крутизны. Нежелательно увеличивать угол крутизны более 45°.

Калькулятор зависимости длины горизонтальной проекции лестницы от угла ее крутизны

Длина горизонтальной проекции зависит от высоты этажа следующим образом:

Высота этажа обязательно включает в себя толщину перекрытия с толщиной покрытия пола.

Калькулятор расчета длины лестничного марша

Длина лестничного марша рассчитывается двумя способами:

• Если есть угол крутизны, то длина равна высоте этажа, деленной на sin α; или длине проекции на горизонталь, деленной на cos α.
• По теореме Пифагора: корень квадратный из суммы квадратов длины проекции и высоты этажа.

Калькулятор расчета размера ступеней маршевой лестницы

Оптимальная высота ступеней — 15 см, допускаются от 12 до 20 см. Высоту этажа делят на 0,15 м, получают дробное число, выбирают ближайшее целое число (большее или меньшее) – это и есть число ступеней. Высоту этажа делят на точное число ступеней и получают точную высоту ступеньки (с точностью до мм).

Глубина проступи должна составлять не менее 30 см. Эта величина позволяет удобно пользоваться ступеньками даже мужчинам с большим размером ноги. При необходимости можно уменьшить глубину проступи на 3 см, но не больше. Если горизонтальная проекция марша слишком мала для размещения нужного количества ступеней, то ступени делают забежными – верхняя ступенька нависает над нижней

Пользоваться такой лестницей следует с осторожностью при спуске

Ширина проступи обычно находится в диапазоне от 80 до 120 см, в самом крайнем случае ее можно уменьшить до 70 см.

Виды лестниц

Каждый хозяин в своем доме хотел бы иметь уникальную лестницу. Выбор форм и конструкций многообразен:

• маршевые прямые — состоят из линейного пролета, опирающегося на тетиву или косоур;

Одномаршевая деревянная лестница

маршевые П- или Г-образные — пространственные конструкции с лестничными площадками, располагающаяся по периметру стен;
винтовые — вертикальные опоры с клиновидными ступенями, равномерно распределенными по кругу;
полувинтовые — криволинейные марши, опирающиеся на спирально изогнутые косоуры;
забежные — комбинированные варианты, где прямоугольные ступени сочетаются с клиновидными;

Деревянная лестница с забежными поворотами

T-образные — два марша, соединяющиеся в один;
S-образные — сложные комбинации из винтовых и прямых маршей с лестничными площадками;
У-образные — разновидности лестниц в форме буквы Т с полувинтовыми маршами;
пирамидальные, конические, призмы — окруженные ступенями подобия постаментов.

Конструкции могут поворачивать на 90°-360°, ограждаться с одной или двух сторон или вовсе не иметь перил. Для экономии места проступи компонуют по системе «гусиный шаг» или «самба». Чтобы придать воздушность, глухие подступенки заменяют прозрачными или обходятся без них. Тогда марши получаются открытыми.

Двусторонний и односторонний вариант

Для изготовления стандартной двусторонней металлической стремянки А-образной формы понадобится:

• 4 трубы из металла квадратного сечения одинакового размера;
• болты;
• металлические планки из профиля для ступенек;
• cварочный аппарат или дрель с креплениями;
• уровень.

Процесс работы следующий:

1. Имея 4 заготовки одинакового размера, нужно сложить их попарно и разметить места, где будут прикреплены ступени.
2. Далее есть 2 варианта конструкции: острая и плоская.

• острая — 2 трубки соединятся концами с помощью болтового соединения;
• плоская — трубки прикручиваются к прямоугольной заготовке.

1. Независимо от выбранного варианта, стоит приступать к размещению ступенек. Каждая планка должна быть размещена так, чтобы при установке стремянки ступеньки были под уклоном в 90°, тут пригодится уровень. Это должно учитываться в выбранном чертеже, где указывается угол расположения опор.
2. Далее можно соединить ступеньки с опорами 2 способами: болтовым соединением или сваркой. Какой из вариантов удобнее, тот и стоит выбрать.
3. Первыми нужно закреплять 2 планки — нижнюю и верхнюю, а затем уже и остальные, продвигаясь к середине.

Односторонний вариант стремянки исключает установку ступенек с одной стороны. Вместо этого устанавливаются 1-2 планки на разных уровнях.

Инструменты

Набор инструментов, необходимых для самостоятельной сборки приставной лестницы, определяется типом ее конструкции и свойствами материала, используемого для изготовления.

Деревянная модификация:

• распилочный инструмент (ножовка, электролобзик, торцовочная пила);
• шуруповерт с насадками (сверла, бита);
• стамеска по дереву;
• молоток.

Металлический вариант:

• углошлифовальная машинка с отрезным кругом;
• сварочный аппарат (при необходимости);
• дрель со сверлами по металлу.

Сборка из ПВХ материалов:

• паяльник для полипропиленовых труб (ПП);
• труборезы (ножницы для резки ПП труб);
• сопутствующие инструменты.

При выборе того или иного пути изготовления лестницы понадобятся измерительные и разметочные приборы:

• рулетка;
• угольник;
• маркер, карандаш.

Расходные материалы, в зависимости от вида лестницы:

• саморезы по дереву (размер подбирается индивидуально);
• болты, гайки, шайбы;
• электроды;
• ПП уголки, соединители, заглушки.

Изготовление лестницы из профильной трубы на второй этаж своими руками

Для изготовления лестницы на металлическом каркасе используют трубы профильные с размерами сечения 40х60 мм, что обеспечит конструкции достаточную прочность.

Существует два метода сборки каркаса. Можно изготовить весь каркас вне места установки и потом перенести его непосредственно к месту, где будет располагаться лестница. Такой метод не всегда может подойти, так как конструкция довольно тяжела и придется прибегнуть к помощи специальных механизмов. Да и готовая конструкция может по габаритам не вписаться в существующие проемы.

Монтаж модульной лестницы заводского изготовления легко осуществить самостоятельно

Специалисты рекомендуют производить изготовление каркаса прямо на месте установки лестницы на второй этаж. В этом случае допущенные ошибки можно корректировать по мере выполнения работ на месте.

Нарезка заготовок

Работу начинают с выбора конструкции лестницы: в данном случае это будет косоурная конструкция. Разрабатывается схема лестницы со всеми необходимыми размерами и учетом расположения поворотных ступеней. Схема будет нужна на протяжении всего времени изготовления и монтажа лестницы.

Схема модульной лестницы на хребтовом косоуре

Профильные трубы предварительно очищаются от окалины. В соответствии со схемой, производятся работы по подготовке элементов необходимого размера и количества.

Самостоятельное изготовление лестницы на металлическом каркасе возможно, если конструкция проста и имеются навыки работы со сварочным аппаратом и металлом

Для того, чтобы работа шла быстрее рекомендуется сначала подготовить и нарезать все элементы, а потом приступать к сварке. Но постепенная нарезка по ходу выполнения работы позволяет допустить меньше ошибок. Выбирать вам. Распил труб выполняется с выдерживанием всех углов.

Монтаж несущих опор

Как только все элементы нарезаны, устанавливаются несущие балки каркаса. Количество балок должно быть равным количеству косоуров. Несущий швеллер обрезают так, чтобы он упирался плоскостью среза в потолочную балку и в пол. В некоторых случаях подготавливают основу и к ней приваривают швеллер.

Просторная маршевая поворотная лестница с площадкой

На этом этапе важным условием является правильная и параллельная установка швеллеров (если их несколько). От их расположения будет зависеть правильность всей конструкции. Если планируется поворотная система, необходимо предварительно сделать необходимый поворот несущей балки согласно вашей схеме. Если на схеме предусмотрена конструкция с площадкой, то концы опор маршей должны упираться в площадку и быть надежно зафиксированы.

Заготовки для ступеней

Заготовки для ступеней делают в форме треугольника, в который впоследствии закладывают ступени. Для фиксации этих треугольников используют точечный шов в нескольких местах. Проверяют правильность крепления и лишь после этого надежно фиксируют сваркой к основному каркасу. Также применяют в качестве крепежа болты.

Маршевая поворотная лестница на металлическом косоуре

Когда первая заготовка для ступени готова, на нее укладывают временную ступень из доски, затем постепенно монтируются все следующие «косынки».

Изготовление каркаса для поворотной на 90 градусов лестницы значительно сложнее. Размеры треугольных заготовок будут различными.  Здесь рекомендуется готовить каждый элемент только после того, как смонтирован предыдущий.

Винтовая лестница на металлическом каркасе

Иногда, при применении в качестве несущего элемента широкого швеллера, вместо треугольных заготовок для ступеней приваривают к основе металлические подставки для них.

Обработка металлического каркаса

После монтажа приступают к зачистке швов. Обрабатывается вся металлическая поверхность каркаса: обезжиривание, нанесение составов от ржавчины, грунтовка. Далее, металл покрывается краской. Если использовался профиль из нержавеющей стали, обработка не нужна.

Металлическая лестница в стиле «минимализм»

Ступени для лестницы могут быть выполнены из дерева или металла. Более экзотический вариант камень или стекло. Если в качестве ступеней выступает дерево — полки треугольных уголков должны быть снизу, если камень или бетон — полки направляются вверх.

Основным преимуществом лестниц на металлическом каркасе является возможность объединить различные материалы в самых разнообразных комбинациях. Вместе с тем лестницы на каркасе из металла прочны, долговечны и могут соответствовать любому стилю интерьера.

Подготовка материала и инструмента

Для обустройства понадобятся:

• профильная труба в необходимом количестве;
• сварочный аппарат и электроды;
• болгарка и специальные круги;
• уголок металлический;
• основа для ступеней (проступь), она делается из камня, дерева, пластика;
• молоток;
• перфоратор и сверла.

Не следует забывать о технике безопасности: сварочные очки и защитный костюм – обязательные элементы сварочных работ.

Не забываем подготовить инструмент

Сборка системы

Разбираясь, как сварить и собрать лестницу из металлического профиля, следует учитывать разные конструктивные решения.

Конструкция из металлического профиля может состоять из тетивы (двух несущих балок с закрепленными между ними ступенями, она может сооружаться с применением одного или двух косоуров). Это зависит от предпочтений хозяев дома. Центральный ломанный косоур изготавливается из отдельных деталей методом сварки. Два отрезка металлического профиля свариваются под прямым углом.

Часто используют центральную балку из стальной профильной трубы, к ней сверху привариваются специальные подставки, на которые устанавливаются проступи. Следует учитывать, что конструкция с центральным косоуром должна выдерживать большие нагрузки, соответственно, необходимо использовать трубу с толщиной стенок не менее 6 мм.

Лестница из металлического профиля на двух косоурах, расположенных по краям, более прочна и надежна. При изготовлении необходимо следить, чтобы два косоура для лестничного марша полностью совпадали между собой. Поэтому детали для сварки должны располагаться на идеально ровной поверхности. Лучше всего использовать стол. Расположенные под прямым углом элементы косоура прихватываются сваркой, сначала с одной, потом с другой стороны, а после – качественно проваривается. Правильное изготовление косоура – залог безопасности и красоты всей конструкции.

Обычно используют металлический профиль 40×60 см, он обеспечивает оптимальное соотношение легкости и надежности конструкции. Если планируется тяжелый материал для проступей, к косоурам приваривается металлический уголок, образующий рамку.

Установка ступеней

Для установки ступеней в косоурах предварительно просверливаются сквозные отверстия. Проступи можно крепить с обратной стороны при помощи саморезов. Между косоуром и проступью необходимо установить небольшую подложку из фанеры, кусочка линолеума или нанести полоску силиконового герметика, это избавит ступени от скрипа. Часто они крепятся с внешней стороны с помощью болтов с декоративными головками. Через некоторое время после начала эксплуатации следует дополнительно подтянуть крепежные элементы.

В качестве элемента крепления ступеней лестницы можно использовать металлическую футорку, дополнительно закрепленную в деревянной проступи при помощи клея. Такое крепление позволяет несколько раз перемонтировать ступени при необходимости.

Покраска конструкции

Аккуратно изготовленные и отшлифованные элементы лестницы из металлического профиля легко покрываются антикоррозийным составом, грунтовкой и окрашиваются. Для окраски часто используют молотковые краски или автомобильные эмали. Чтобы окраска была качественной, пользуются краскопультом. Именно поэтому она выполняется до установки проступи и подступенков. Можно использовать для окраски маленький валик.

Монтирование ограждений

Ограждение лестницы может быть различным: кованые элементы, металлические или деревянные балясины, прозрачные или цветные пластины из стекла или пластика – фантазии есть, где разгуляться. Следует помнить, что если в доме есть маленькие дети, ограждение лестницы должно быть особенно продуманным – малыш не должен пролезть между элементами ограждения или застрять между балясинами. Высота перил должна быть не менее 90 см, в доме с детьми, престарелыми людьми и инвалидами — 120 см.

Не забываем про ограждения

Ограждения могут крепиться к ступеням или привариваться к тетивам лестницы. Часто дополнительно монтируются опорные столбики по краям маршевого пролета. Это делается для повышения безопасности. Для крепления деревянных деталей к ступеням используют специальные шпильки. Балясины закрепляются на подперильник шурупами, а сверху монтируются перила. Их чаще всего делают деревянными или пластиковыми. Дерево хорошо обрабатывают и покрывают несколькими слоями лака.

Уличная лестница из металла: виды

Существует несколько разновидностей лестниц. Это позволяет подобрать необходимый вариант очень легко.

По целевому назначению лестницы бывают :

Наружные металлические лестницы также имеют подвиды: передвижные и капитальные, перила могут присутствовать и могут отсутствовать.

По тому, что соединяет лестница различаются :

• Чердак и улица;
• Улица со вторым этажом дома;
• Крыльцо и улица;
• Подвал с улицей и т.д.

Как правило, применение лестницы на улице, например, в случае соединения уличного пространства со вторым этажом, экономит ту площадь, которую бы она занимала внутри дома.

После установки металлической лестницы ее обязательно следует покрасить

По типу материала наиболее популярны металлические лестницы, причем каркас из металла можно обшить разнообразными материалами. Наряду с металлом используют дерево, камень, бетон. Обшитые лестницы – это сборная конструкция, но бывают и цельнолитые, и сварные.

Металлические лестницы различаются по наличию площадок с таковыми и без. По типу металла наиболее популярны железные и стальные конструкции.

По цели, для которой данный элемент устанавливается, различаются :

По форме конструкции различают: прямые, изогнутые, закрученные, эллиптические.

Металлические лестницы легко устанавливаются и стойкие перед натиском агрессивной внешней среды, но для того, чтобы продлить жизнь конструкции после установки ее необходимо покрыть специальным раствором антикоррозийного действия.

Металлические ступени могут быть слегка скользкими от наледи, поэтому можно их застелить анти скользящими покрытиями. Дачи и коттеджи обустраивают фасадными лестницами на металлическом каркасе, но отделанные натуральными материалами, дерево или камень и т.д.

Лестница из профильной трубы своими руками: чертежи и пошаговый монтаж

Не обошли вниманием даже довольно смелые решения в виде стеклянных сооружений без перил или “утиный шаг”, то есть практически вертикальный лестничный пролет с шириной ступени для одной ноги.В первую очередь необходимо нанести на древесину антисептическую пропитку, которая защитит ее от гниения и создаст водоотталкивающую пленку. Оптимальным вариантом является дополнительное покрытие лаком

Для сборки деревянной лестницы используют металлические болты, распорные оси и шарнирные элементы. Прежде всего необходимо соединить тетивы со ступенями. Наиболее крепкими и надежными считаются стационарные лестницы из квадратной трубы. Однако в случае необходимости можно пользоваться складными портативными изделиями. Стремянка своими руками — это невероятно полезное приспособление в хозяйстве, особенно если вы являетесь владельцем частного дома.

Как сделать стремянку? Все довольно просто — для этого вам понадобится минимум усилий и материалов.

Дополнительная информация по теме:

• Покраска стен из гипсокартона водоэмульсионной краской видео
• Как разметить потолок под гипсокартон без лазерного уровня
• Устройство ниши из гипсокартона под светодиодную подсветку потолка
• Красивые потолки из гипсокартона в зале фото 2019 современные идеи
• Светодиодная лента для подсветки арки из гипсокартона

Как сделать каркас металлической лестницы из профильной трубы своими руками чертежи, расчет

Когда необходимо сделать надежное и долговечное изделие всегда идёт речь о металле.

Несмотря на то, что прочность металла зависит от его толщины, создавая и собирая лестницу, стоит знать, что чересчур большие размеры могут навредить конструкции.

При использовании очень толстого металла лестница получится громоздкой и не подъёмной с большими углами.

Тогда придётся потратить немалую сумму дополнительных средств, на приведение лестницы в изящную и прочную конструкцию.

Чтобы конструкция получилась красивой, и не пришлось тратить лишние деньги и силы, нужно знать какой профиль лучше всего подходит для лестницы и как произвести монтаж.

Разновидности лестниц

Профилированная труба – это материал, обладающий легкостью и прочностью, имеет эстетичный вид и прекрасно сочетается другими видами строительных и отделочных материалов. Из профтрубы можно изготовить не только лестничные конструкции для дома и улицы, но и различные хозяйственные сооружения.

Каркас металлической лестницы, представляет из себя наличие косоура или тетивы на которые крепятся будущие ступеньки. В качестве опорной системы, или, другими словами, направляющей, как правило применяется швеллер.

Направляющие различаются по виду:

• Прямолинейная. Используется цельный материал, на который сверху закрепляются ступени.
• Ломаная. Такой вид собирается из отдельных кусков трубы. Поверх нее и производится монтаж ступенчатых перекрытий.

В зависимости от конфигурации, лестница из профиля, может быть маршевой, винтовой или стремянка. Добавление перил и балюстрад, считается необходимыми элементами безопасности и придают эстетичный вид.

Маршевая

Каркас маршевой лестницы, считается эталоном удобства при спуске и подъеме. К тому же она довольно проста в монтаже и при создании проекта. Именно по этим причинам ее чаще всего используют в частных строениях.

Сооружение из металлопрофиля, может состоять из одного или нескольких маршевых пролетов. Если имеется достаточное пространство, то используется одномаршевая лестница. В случае, если необходимо сэкономить пространство, потому как его не хватает, она строится с несколькими маршами. Пролеты располагаются параллельно друг к другу, а между ними монтируются площадки.

Маршевая лестница из профильной трубы 60 на 40

Использование площадки забирает большое количество свободного пространства. Для того, чтобы сэкономить место, изготавливают забежные ступени. Для того, чтобы повысить надежность сооружения, его располагают вдоль стены, повороты же организовывают между двух стен, если такое возможно.

Винтовая

Имеет эстетичный вид и экономит значительное пространство

Это немаловажно в небольших помещениях. Но потому что монтаж винтовой металлической модели не прост и требует знаний геометрии, а значит не каждому под силу, используется не так часто, как первый вариант

В качестве направляющих используются центральная опора и винтовой косоур. Внутренней частью, ступень закрепляется к трубе, а снаружи ложится на косоур.

Винтовая лестница, может легко стать украшением любого жилища из-за своего оригинального вида, но к сожалению, в практическом отношении, она почти бесполезна. Подъем по такому сооружению нелегок, а чтобы пройти по ней с какой-либо ношей, можно считать нерешаемой задачей.

Винтовая

Некоторые сообразительные хозяева, оставляют такую модель из металла лишь для придания помещению эстетической красоты, а со стороны улицы, устанавливают маршевую лестницу.

Стремянка

В хозяйстве почти у каждого владельца частного дома, имеется мобильная лестница – стремянка. Как первый, так и второй вариант можно найти в строительных магазинах.

В таких заводских изделиях используется алюминий, что делает лестницу не совсем прочной и имеет она не продолжительный срок службы. Если обладать небольшими навыками в сварочных работах, то можно самостоятельно собрать железную стремянку из профилированной трубы.

Стремянка

Она представляет из себя две направляющие трубы, к которым враспор привариваются ступени. Облокотив такую лестницу, можно забираться на чердаки или спускаться в погреб. А если вверху труб наварить углом дополнительные элементы, то можно разместить изделие на коньке и проводить ремонтные работы кровли.

В разложенном виде напоминает букву «Л». Она состоит из двух лесенок, оборудованных ступеньками. Достаточно устойчивая. Для того, чтобы ножки лестницы случайно не разъехались, в области шарнира, устанавливается стопор, он поможет зафиксировать в необходимом положении.

Может дополняться элементами:

• На верхних ступеньках устанавливается откидная площадка. Благодаря ей, можно устойчиво встать на самый верх.
• В некоторых случаях, устанавливается дополнительный фиксатор, примерно посередине. Он не позволит ножкам разойтись.
• Чтобы ножки не врезались в рыхлую поверхность почвы, стремянка оборудуется пластмассовыми «башмачками».

Виды

Металлический профиль – универсальный материал, из которого можно соорудить лестницу любого типа.

Маршевые конструкции состоят из одного, двух или более пролетов, соединенных поворотными площадками или участками с забежными ступеньками. Выбор количества маршей зависит от площади, которую возможно выделить под лестницу, а также других особенностей. Следует учитывать, что одномаршевые элементы дают больше возможностей для использования подлестничного пространства. В то же время двухмаршевые конструкции более компактны.

По показателям безопасности и удобства переходная площадка между пролетами предпочтительнее забежных ступенек – из-за разной ширины у края и поворотного центра риск оступиться и травмироваться намного выше. Хотя забежные ступеньки имеют более оригинальный вид.

Маршевая металлическая лестница.

Винтовые конструкции выглядит необычно, декоративно, но в плане эксплуатации несколько проигрывают маршевым. Так, подниматься по такой конструкции не очень удобно, а если необходимо доставить на верхний этаж что-то объемное и тяжелое, то по винтовой лестнице сделать это вряд ли получится. Однако главное преимущество такого вида – компактность.

Винтовые элементы можно установить на участке чуть более 2 кв. м. Довольно распространенная ситуация, когда винтовая лестница устанавливается в доме больше для декоративных целей, а для подъема грузов и габаритных вещей используется основная маршевая. Чем больше радиус поворота и чем шире ступеньки, тем более удобной будет винтовая конструкция.

Винтовая металлическая лестница.

Также есть вариант приставной конструкции. Такая лестница имеет вид двух параллельных опор с перекладинами. Отличается простотой изготовления, компактностью, бюджетной стоимостью. Однако о том, чтобы использовать такое изделие для перемещения на второй этаж дома, не идет речи – приставные сооружения используются для чердака и т. д. Потому мы не будем рассматривать изготовление данного варианта.

Каркас

Также следует рассмотреть, какие могут быть виды каркаса для лестничной конструкции из профиля. Ведь одна и та же профильная труба может быть исходным материалом для каркасов, совершенно разных по строению.

Каркас на центральном косоуре получается наиболее бюджетным и экономным в плане использования профиля. Единственный косоур конструкции может быть двух видов:

• Ломаный – такой косоур визуально повторяет форму ступеней, отчего и получил свое название. Он более сложный в изготовлении – ведь трубу необходимо нарезать на куски, строго соблюдая их длину и угол среза. Затем эти кусочки нужно соединить сваркой, прикрепить к каждому выступу металлическую подошву – площадку для закрепления ступеней. Предварительно в подошве просверливается несколько отверстий (от 4 до 8) для фиксации ступеней на саморезы.

Каркас с центральным ломаным косоуром.

Прямой – такой косоур имеет вид одной цельной трубы. Для прикрепления ступеней к верхней грани профиля на определенном расстоянии привариваются держатели, вырезанные под нужным углом. К ним прикрепляются подошвы для ступенек. Верх и низ профиля необходимо также срезать под определенным углом, чтобы далее прикрепить туда пластины и зафиксировать на перекрытии пола.

Лестница с центральным прямым косоуром.

Также распространен другой вариант каркаса – на двух косоурах. Очевидно, он более надежный, так как способен выдержать нагрузки почти в два раза выше. Конструкция из двух косоуров также может быть прямой и ломаной. В первом случае конструкция напоминает тетиву, а для ступеней дополнительно создается каркас из более тонкого профиля и приваривается к косоурам. Ломаная конструкция состоит из двух косоуров, вырезанных и сваренных по форме ступенек, иногда дополненная перемычками.

Каркас на двух косоурах прямой и ломаный.
