Как сделать лестницу «гусиный шаг»

Технология выполнения лестницы «гусиный шаг» своими руками

Обладая минимальными навыками работы с древесиной выполнить простую прямую лестницу «гусиный шаг» можно своими руками. Для этого необходимо заранее произвести расчеты и определить ширину лестницы, угол подъема, количество ступеней и размеры пролета в плане. Если вы не обладаете навыками проектировщика, можно использовать готовый чертеж.

Технология выполнения лестницы

Изготовление опорных балок

Представленная на чертеже лестница относится к малогабаритным лестницам тетивного типа, то есть ступени опираются на пазы в несущих опорных балках – тетивах. Тетивы изготовляют из толстой сухой струганой доски. Оптимальная толщина доски – 60 мм, ширина – 30 см. Рекомендуемый угол наклона лестницы – от 45 до 60 градусов, при этом длина каждой тетивы при высоте потолка первого этажа 2,5 метра указан в таблице.

Таблица Угла наклона лестницы к длине тетивы

Разметку на подготовленную доску наносят по заранее начерченному на плотном картоне лекалу. При нанесении разметки необходимо помнить, что ступеньки располагаются в шахматном порядке, чередуя на каждой тетиве широкую и узкую стороны. Гнезда для посадки ступенек выполняют с помощью ручного фрезера. Для повышения точности можно изготовить шаблон из фанеры или МДФ с пазами и рейкой, обеспечивающей фиксацию шаблона на доске под нужным углом.

Процесс нанесения разметки на подготовленную доску

Изготовление ступеней

Ступени делают из сухой сосновой доски толщиной 36 мм. Доску отрезают по ширине, срезают один передний угол по прямой линии или по лекалу, после чего обрабатывают шлифовальной машинкой все острые углы. Нижняя ступень выполняется без срезанных углов.

Сборка лестницы

Лестницу собирают на полу или другой ровной поверхности. Кладут одну тетиву гнездами вверх и устанавливают в нее ступеньки, промазывая стыки герметиком для дерева. Сверху на ступеньки укладывают вторую тетиву и совмещают ступени с гнездами. Закрепляют тетиву на ступеньках с помощью деревянного молотка.

Процесс сборки лестницы

Установка тяжей

При нагрузке ступеньки прогибаются, а после обратно выпрямляются. При этом создаются усилия, способствующие расхождению тетив в разные стороны. Чтобы избежать этого, в трех-четырех местах под ступеньками устанавливают металлические или деревянные тяжи. Деревянные тяжи выполняют из сухого бруска. Их вставляют в специально сделанные сквозные пазы, а концы расклинивают стальными или деревянными клиньями. Металлические тяжи представляют собой шпильки необходимой длины. Под них в тетивах сверлят отверстие необходимого диаметра, закрепляют их с помощью гаек и закрывают декоративными элементами.

Различные способы крепления тетив

Установка лестницы и крепление перил

Лестницу ставят на предназначенное для нее место, нижним концом упирая в опорный брус, а верхним – в заранее выполненные в балке перекрытия пазы. Закрепляют опорный брус на балке пола с помощью анкерных болтов. Перила для лестницы «гусиный шаг» должны быть прочными, если лестница с одной стороны проходит вдоль стены, их выполняют только с одной стороны. Опорные столбы перил ставят на полу первого этажа в заранее подготовленные гнезда, дополнительно закрепляют их на шпильки. Балясины или рейки для перил устанавливают на верхнюю либо боковую часть тетив с помощью шпилек или саморезов, предварительно промазав стыки столярным клеем. Перила крепят саморезами изнутри.

Технология установки лестницы и крепления перил

Отделка лестницы

Лестница «гусиный шаг» обычно имеет довольно крутую форму, поэтому покрытие ступеней не должно быть скользким. Оптимальным вариантом является отделка лестницы лако-красочными материалами с последующим закреплением на ступенях накладок из нескользящего материала, например, ковролина. Лак или краску наносят на все деревянные конструкции лестницы после предварительной шлифовки и очистки от пыли. Если в дереве видны следы от крепления элементов, их закрывают деревянными заглушками или герметиком. При желании дереву можно придать любой оттенок, покрыв его морилкой или колером для дерева. Покрытие хорошо просушивают, при необходимости снова шлифуют самой мелкой наждачной бумагой и покрывают вторым слоем лака.

Лестница «гусиный шаг» относится к компактным лестницам. Она оригинально смотрится и занимает немного места, однако, в домах для постоянного проживания может быть не очень удобна, особенно если среди членов семьи есть пожилые люди или маленькие дети. В этом случае лучше установить маршевую прямую лестницу на второй этаж или поворотную лестницу.

Как рассчитать размеры лестницы

Параметры будущего воздвижения рассчитывают с учетом особенностей комнаты, где будет производиться постройка.

Сперва определяют размеры возведения: сколько нужно отступить от противолежащей стены, к какой именно зоне будет прилегать верхняя часть. Основываясь на полученных данных возможно вычислить, сколько понадобится ступеней сделать.

Ту часть, на которую будет ступать нога, необходимо сделать в два раза шире, чем более узкую. Опытные мастера считают толщину приступка, как 1/20 от ширины пролета. То есть, при ширине прохода 80 см толщина ступени составит 4 см. По тому же принципу высчитывают ширину проступей от ширины лестницы.

Стандартные параметры

Минимальное расстояние до головы поднимающегося или спускающегося делают от 2 м, иначе голова станет задевать перекрытие этажа.

Не следует делать слишком крутую конструкцию: пожилой человек или ребенок тоже, почти наверняка, будет проживать в данном месте и подобные наклоны создадут значительные неудобства.

Согласно требованиям безопасности, ступеньки располагают относительно друг друга на высоте от 25 до 35 см, что дает возможность на стадии составления чертежей получить точное количество опорных частей.

Особенности конструкции

Конструкция лестницы «утиный шаг» состоит из следующих элементов:

Несущий каркас – берет на себя всю нагрузку, представлен в виде косоура или тетивы. При выборе первого отнимается намного меньше места, конструкция получается более воздушной.

Ступени – именно они придают лестнице необычный внешний вид, могут немного отличаться от классических аналогов «гусиный шаг».

Стяжки – применяются лишь в том случае, если конструкция сооружена на деревянных косоурах.

Ограждение – включает в себя балясины (опорные стойки) и перила (поручень). Без этих элементов пользоваться такой лестницей весьма небезопасно.

Уклон сооружения может составлять 45-55°. Размер шага предпочтительно делать в промежутке 60-65 см. Единственной альтернативой представленной конструкции считается винтовая лестница, при этом она весьма неудобна за счет крутизны марша и является травмоопасной при спуске.

Отличительной особенностью лестницы является форма ступеней, которая бывает:

h-образной;

сферической;

клиновидной.

Проступь нестандартных параметров имеет две ширины: первая сторона, основная, более широкая, по которой происходит передвижение, и вторая – узкая. Относительно линии хода, ступени располагаются симметрично.

Лестница со ступеньками в виде утиных лапок может быть изготовлена из натурального массива, металла или стекла. Часто элементы комбинируются в единой конструкции, что выглядит довольно современно и необычно.

Изучаем конструкции лестниц

Из чего состоит сама конструкция такого необычного приспособления?

Она включает в себя следующие детали:

• перила;
• ступени и крепления;
• несущие элементы;
• балясины;
• дополнительные стяжки.

В оценке конструкций данного вида не все однозначны. Некоторым они кажутся компактными и вполне удобными, у других возникают претензии к их использованию.

Они состоят в некотором неудобстве пользования, а также в трудности перемещения по ним габаритных вещей.

Не все знают, что при грамотном планировании такой лестницы негативные характеристики можно практически свести к нулю.
Начиная необходимые расчеты для лестницы гусиный шаг, помните, что есть показатели постоянные, которые останутся неизменными при любых условиях.
На них нужно и основываться, определяя число ступенек и их высоту.

Для такой конструкции потребуется гораздо меньше строительных материалов, чем для любых других типов.

Составлена специальная удобная таблица, в которой приведены готовые (уже посчитанные) данные, сколько, исходя из высоты, потребуется ступеней гусиный шаг.

Не обязательно брать точные данные, их можно варьировать на собственное усмотрение. Ведь главное – это ваше удобство.

Лестничный проем должен иметь высоту не меньше двух метров: так вы исключите возможность удариться головой.

Для определения ширины ступеней есть особая формула – она должна составлять примерно одну двадцатую от всей ширины лестницы.

Описание типов лестниц

Лестницы такого типа могут быть разными: прямыми или поворотными на больцах, косоурах и тетивах.

Если выбор пал на опору на косоурах, то ступени будут опираться на выпиленные в несущих балках специальные выступы. Опоры перил в данном случае монтируются на сами ступени.

Такие деревянные косоуры для лестницы гусиный шаг могут иметь достаточно сложные формы, с самыми разными профилями выступов.
Лучше всего делать ее по предварительному подготовленному лекалу.

Ступеньки для лестницы с тетивами монтируются в специальных пазах 20-30 мм глубиной, проделанных в боковых балках.
Они и называются тетивами, и размечаются по специальному шаблону, чередуясь для ступеней с различной шириной.
Для повышения прочности такие конструкции на тетивах укрепляют под ступенями деревянными или металлическими тяжами. Перила у таких лестниц крепят непосредственно на тетивах: балясины примеряются по месту и под нужным углом срезаются.

Больцами называют особые самонесущие элементы, которые принимают нагрузку и стягивают ступени. От формы самих ступеней зависит то, как будут расположены больцы.

Изготовление лестницы гусиный шаг подобной конструкции является достаточно сложным для самостоятельного воплощения.

Обычно для изготовления лестничных ступеней используют дерево различных сортов – дуба, сосны и бука.

Ступенька должна иметь толщину от 36 мм, не меньше, а ширину в самой широкой части 30 см. Ширина ее узкой части зависит от степени наклона лестницы: они не должны перекрывать нижерасположенную ступеньку, но в то же время быть достаточно прочной для закрепления на опорах.

Ширина лестницы должна быть такой, чтобы хотя бы один взрослый человек передвигался по ней без труда. Не стоит делать ее излишне широкой – тогда для ее преодоления придется использовать чересчур большие шаги, а это неудобно. Оптимальная ширина такой конструкции составляет от 60 до 80 сантиметров.

Плюсы и минусы

Как и любая конструкция, лестница со ступенями, напоминающими утиные лапки, имеет свои преимущества и недостатки. Среди достоинств отмечают:

Компактность. Позволяет экономить пространство, так как занимает мало места в длину и ширину, за счет чего можно увеличить угол ее наклона.

Удобство. Создаются удобные по размеру ступени, при этом сохраняется обзор последующих ступеней.

Безопасность. Несмотря на необычную конфигурацию, при правильном конструировании является вполне безопасной для перемещения.

Оригинальность. Непривычные формы украсят любой тип интерьера, задавая помещению особый стиль.

Простота монтажа. Соорудить конструкцию несложно своими руками, обладая лишь элементарными навыками и знаниями в данной сфере.

Самодельная лестница ничем не уступает готовым модульным решениям

Если говорить о недостатках, то лестница с «утиными лапками» все же не так удобна, как конструкция с привычным прямым маршем и обычными ступенями. При подъеме или спуске требуется внимательность, так как нарушение последовательности шага может привести к падению. Из явных минусов также выделяют тот факт, что поднять габаритные предметы мебели или интерьера по такому строению крайне затруднительно.

На видео: какой должна быть деревянная лестница.

Самостоятельная сборка

При желании собрать лестницу своими руками, необходимо руководствоваться рекомендациями из пошаговой инструкции:

1. Первым делом, стоит определиться с типом древесины. Для деревянной лестницы преимущественно использовать массив дуба, лиственницы или бука. Такой материал, как сосна, относится к мягким сортам и не предназначен для сильных нагрузок, поэтому этот вариант лучше не использовать.

2. На втором этапе следует решить, что станет основой гусиного шага – косоуры или тетивы. Так как пошаговая инструкция рассматривается на примере из практики, для статьи выбран вариант с тетивой. При высоте потолка 3 м используется брус шириной 30 см. Длину нужно рассчитать, используя теорему Пифагора.

Расчет по Теореме Пифагора несложен: L=√(D²+H²)

3. Далее делается разметка тетивы по размещению ступеней. Чтобы избежать возможного травмирования, ступени должны быть строго в горизонтальном положении. Чтобы получить одинаковые несущие, располагать их под ступеньки нужно в том случае, если первая тетива уже размещена и проделаны пазы для ступенек. После этого необходимо скопировать все данные с первой на вторую.

4. Приступаем к выполнению пазов в тетиве. Для этого вам понадобится фреза. Чтобы ступени надежно зафиксировались, пазы должны иметь глубину 2,5 см.

Статья по теме: Оптимальные размеры лестниц: проектируем безопасную и удобную конструкцию

5. Теперь дошла очередь до изготовления ступеней. Для этого берется брусок, на который наносятся необходимые разметки. После ступеням придается нужная форма. Для распила удобнее использовать электролобзик. Не забудьте обработать готовые элементы наждачной бумагой.

6. Сборку лестницы лучше выполнять на ровной плоскости, хорошим вариантом станет пол. Первую тетиву следует укладывать вверх пазами, при этом пазы смазываются клеем и в них вставляются ступени. Когда все зафиксировано, наверх конструкции укладывается вторая тетива, таким образом, гусиный шаг практически готов.

7. С целью повышения устойчивости и прочности конструкции применяются стяжки. Их монтаж осуществляется в 3 или 4 местах тетивы, элементы могут быть деревянными или металлическими.

8. Полностью собранное и готовое к монтажу лестничное сооружение фиксируется на нижнем опорном брусе

Ранее важно проверить, чтобы верхняя часть тетив попадала в подготовленные прорезанные углубления в перекрытии. Закрепление производится с использованием анкерных болтов

На каждом этапе важно проверять горизонтальность фиксации. С целью повышения безопасности, ступеньки лестницы «гусиный шаг» рекомендуется оборудовать перилами, что обусловлено значительным углом наклона сооружения

Следуя пошаговой инструкции, можно в короткие сроки сделать прочную и надежную конструкцию

Важно правильно рассчитать все параметры, как указано в содержании статьи, чтобы, поднимаясь или опускаясь, не ощущать дискомфорта. При соблюдении всех условий изготовления, монтажа и эксплуатации, столь оригинальная и непростая модель станет безопасным и удобным элементом на второй этаж, мансарду или чердачное помещение

Самые лучшие посты

• Как сделать веревочную лестницу: способы изготовления своими руками
• Какие балясины выбрать для деревянной лестницы: виды, размеры и популярные породы древесины
• Особенности дизайна гостиной с лестницей и идеи оформления |+76 фото
• Табурет с трансформацией в лестницу – универсальный стул или два предмета в одном
• Преимущества и особенности лестниц из природного и искусственного камня (+52 фото)
• Особенности кованых лестниц: виды, преимущества и технология изготовления |+55 фото
• Преимущества и недостатки стеклянных лестниц
• Особенности дизайна прихожей с лестницей и возможные варианты обустройства | +70 фото

Преимущества и недостатки

Подобное сооружение получается очень компактным, не занимающим много места в ширь или длину, а также разрешается увеличение угла уклона до 55 градусов.

По размеру сами проступи достаточно удобны, а за счет зауженных частей отлично просматриваются следующие ступеньки.

Если все этапы работ от составления чертежа до финишной отделки выполнены правильно, то такая необычная постройка получается безопасной, вполне пригодной для регулярной эксплуатации.

Отличие от винтовой формы

Непривычный большинству людей вид ступенек отлично оживляет интерьер, добавляет необычную нотку в какой-либо отдельно взятый стиль, может запросто стать главным украшением дома.

С другой стороны, потребуется быть всегда внимательным, чтобы наступить на широкий участок, иначе быстро теряется равновесие, простая смена порядка шагов приводит к вероятности обретения травм.

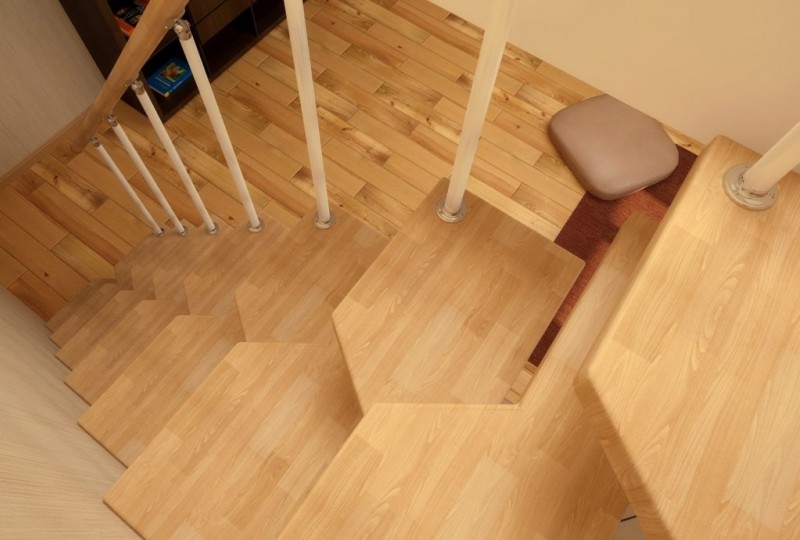

Вид сверху

Размеры воздвижения совершенно не подходят для перемещения крупной мебели или техники, так как малые проходы, непривычные ступени всячески препятствуют подобным действиям.

Ввиду особенностей конструирования, не рекомендуется к строительству внутри дома с пожилыми людьми или детьми.

Мотыльковый тип лестницы

Лестницы «гусиный шаг» изготавливаются на косоурах или тетивах. При установке необходимо грамотно выбрать древесину: она должна быть хорошо просушенной и не иметь сучков. Оптимальным выбором будет лиственница, дуб или бук. А вот сосна или липа в число рекомендуемых пород не входят.

Лестницу «гусиный шаг» можно изготовить и на косоуре из металла. После установки сборного косоура на нём необходимо закрепить металлический каркас ступенек. Основную нагрузку воспринимают края лестницы, а не центральная часть. Поэтому от ширины конструкции напрямую зависит плечо и нагрузка на место крепления. Эти параметры пропорционально увеличивают. Закрепляют ступени только после корректировки с помощью уровня, чтобы не нарушить их горизонтальность.

Изготовление тетивы начинают с выбора двух балок из дерева с сечением 30х6см (ширина и толщина, соответственно). Длина тетивы определяется по теореме Пифагора. Высоту лестницы и длину её проекции принимаем за катеты. Далее приступают к разметке тетивы

Важно сохранить горизонтальность размещения ступеней. Для этого сначала монтируют одну тетиву, закрепляя её верхний конец на перекрытии, а другой крепится к полу

Место для вырезки пазов лучше отмечать при помощи уровня.

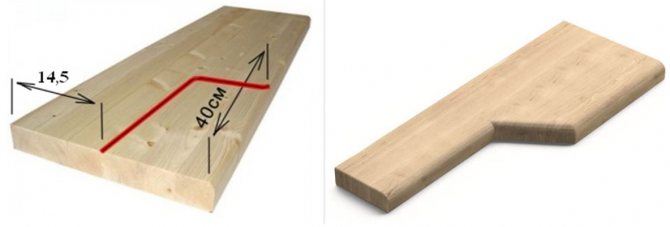

Разметка ступени лестницы «гусиный шаг»

Учитывая особенности вырезки ступеней, имитирующих гусиный шаг, необходимо чередовать стороны с широкими и узкими концами.

Пазы для ступеней вырезают с использованием фрезы глубиной 2,5 см. Для того, чтобы сделать детали идентичными, необходимо разметить другую тетиву только после окончания работ с первой путём переноса размеров. В этом случае исключается возможность перекоса ступеней.

К ступенькам для лестницы «самба»  с конструкцией на косоурах разметку можно сделать при помощи двух лекал. Одно в виде прямоугольного треугольника, где первый катет соответствует высоте ступеньки, а второй — глубине ступени в широком месте. Другое лекало вырезают в виде прямоугольного треугольника с катетами равными высоте и глубине узкой части проступи. И опять же не стоит забывать про чередование вырезов. Если на первом косоуре вы начинаете разметку с использованием первого лекала, то для второго начинать надо с другого лекала.

Ступеньки для лестницы «гусиный шаг» делают из заготовки, которую делят пополам на несколько равных сегментов. Выпиливают их с помощью электролобзика, после чего фрезеруют. А если возникает необходимость и заштукатуривают.

Чертёж ступени

Сборку лестницы производят с помощью деревянного или резинового молотка. Это необходимо для того, чтобы обойтись без механических повреждений древесины. Для работы используют твёрдую и ровную поверхность. Одну тетиву укладывают пазами наверх, далее вставляют ступени. Места стыков необходимо промазать с помощью специального герметика для дерева. Возможно использование клея. Когда ступени установлены, на них сверху укладывают вторую тетиву

При это надо обратить внимание на то, чтобы пазы совместились с торцом ступенек

Лестница «гусиный шаг» – вид сбоку

Стяжки для лестницы необходимы, чтобы ступеньки не прогибались под действием веса человека, а тетивы не расходились. Устанавливают стяжки в нескольких местах (обычно достаточно три-четыре). Выполняют их обычно металлическими или деревянными.

Схема выполнения стяжек

Для того чтобы поставить стяжки из дерева, предварительно подготавливают несколько сквозных отверстий. Далее их заклинивают и фиксируют с помощью деревянных вставок.

Если же стяжки выполняются металлическими, то для этих целей подойдут шпильки, которые вставляют в проделанные насквозь отверстия и закрепляют гайками. Шпильки нужно подобрать соответствующей длины.

Когда лестница собрана, приходит время установить её на место, фиксируя один  конец на опорный брус. А сверху перед началом монтажа нужно подготовить пазы. Их выпиливают в балке перекрытия. С помощью анкерных болтов закрепляют тетиву. После установки необходимо ещё раз убедиться, что ступени горизонтальны.

Обязательной является установка перил для такой конструкции. В варианте, если лестница устанавливается около стены, можно изготовить ограждения с одной стороны. Чтобы это сделать, устанавливают входные столбы в двух местах лестницы — в начале и в конце. Крепятся они при помощи шпилек металлических или шкантов из дерева. Для усиления перил столбы иногда «топятся» в специальные углубления, которые подготавливают заранее. Балясины монтируют на несущие элементы или ступени. Закрепляют поручни с помощью саморезов. Необходимо промазывать все стыки клеем.

Особенности конструкции

Данный вариант лестниц представляет собой обычный каркас с необычными ступеньками: одна часть заметно уже другой, а располагаются они с чередованием этих сторон.

Лестничные пролеты под них делают прямые или с поворотами, а особенность формы опорных деталей сильно уменьшает размеры прохода, что заметно экономит пространство. За счет малых размеров может вписаться не хуже винтовой разновидности.

Отличительной чертой является то, что вне зависимости от того, спускается человек или нет, сколько маршей построено, движение начинается всегда с одной ноги, которой удобнее заходить.

Еще один вариант оформления

Несмотря на значительные удобства, подобные построения не устанавливают внутри домов постоянного проживания. Охотнее возводят на дачах, небольших коттеджах.

Чаще всего в качестве основного сырья используется дерево, но иногда можно встретить выпиленные из другой разновидности материала приступка.

Несущим элементом может стать косоур или тетива, но в первом случае будет занято меньше места.

Угол наклона такой лестницы не сильно отличается от предписанного стандартами безопасности, а ступени располагают с учетом среднего размера шага взрослого человека.

Форма проступи может быть разной: клиновидной, сферической, как английская буква h.

Изготавливаем лестницу утиный шаг самостоятельно

Инструкция состоит из таких этапов:

1. Проведение расчетов:
   • Измерьте высоту потолка. К примеру, высота равна 3 м.
   • Длина лестничной «подошвы» должна составлять около половины от высоты, то есть полтора метра.
   • Измерьте расстояние от верхней точки предполагаемой лестницы до первой ступеньки, чтобы узнать длину лестничного полотна.
   • Длина ступени – 18 см. Для получения их количества необходимо разделить длину полотна на размер одного элемента. Если ширина ступени – 70 см, то с одного края делается вырез, длиной 35 см и глубиной 10 см.
2. Соответственно проведенных расчетов закажите детали лестницы в специализированной фирме или изготовьте их самостоятельно.

Установка конструкции на тетивах.

1. Сборка конструкции.
   • Установите тетивные балки, закрепив их при помощи дюбелей на стене и на полу.
   • Поставьте проступи в предназначенные для них прорези, закрепляя их саморезами.
   • Монтируем ограждение. Сначала необходимо установить балясины, которые крепятся к проступям и тетиве посредством саморезов. После этого устанавливаются промежуточные стойки.
   • Теперь нужно установить крайние столбы, которые прикрепляются к стене при помощи анкеров.
   • Поверх балясин устанавливаем перила.

Чертеж лестницы Утиный шаг

Так как сама по себе конструкция лестницы такого типа неудобна, то необходимо принимать меры дополнительной безопасности. Например, чтобы избавить лестницу от скольжения, ступени покрываются специальным материалом, или стелют дополнительное покрытие. Сделать лестницу своими руками можно, используя готовый чертеж, а можно начертить самостоятельно. Если вы обладаете необходимыми навыками, то стоит начертить чертеж самостоятельно, тогда лестница получится максимально индивидуальной.

При расчете, вам необходимо использовать значения:

• Расстояние от пола до второго этажа;
• Высота ступеней;
• Глубина ступеней в широкой и узкой частях;
• Количество ступеней;
• Длина лестничного полотна.

Все необходимы формулы для расчета можно найти в ГОСТе. Использовать их абсолютно безопасно и очень удобно. Высота подступенка по расчетам идеальна от 12 до 22 см, а глубина от 25 до 40 см. Данные приведены в таблице ГОСТа, максимально правильные параметры уже рассчитаны.

На чертеже можно увидеть, что конструкция лестницы состоит из нескольких элементов – тетивы и косоуров. На этих элементах держится вся конструкция. Нагрузка всей лестницы приходится на эти несущие элементы. Тетива обеспечивает экономию пространства.

Балясины и перила на лестнице такого типа, как Гусиный шаг, необходимы, так как спуск и подъем по такой лестнице сами по себе опасны, а отсутствие перил сделают передвижение просто невозможным.

Полезные рекомендации

В процессе работы не забывайте о том, что такое «гусиные лапки» – ступени обязательно чередуют.

Лучше всего сперва собрать лесенку целиком на полу, располагая все строго горизонтально, а потом уже ставить на постоянное место и закреплять.

Далее обязательно устанавливают перила, состоящие из опорных тумбочек, балясин и поручней. Когда дома есть дети, устанавливают дополнительный поручень на середине высоты ограждения, а между вертикалями оставляют не более 15 см.

Если знания или навыки по сборке подобных построек совершенно отсутствуют, можно поискать строительное руководство, которое направляет все действия исполнителя, помогает сориентироваться лучшим образом.

Выполнить проектирование можно самостоятельно, с использованием особых программ или найти в интернете готовый проект, где параметры схожи с имеющимися.

Построить лестницу в доме своими руками – посильная задача для терпеливых и ответственных людей

Важно делать точные вычисления, абсолютно соблюдать разметку, ровно вырезать детали, качественно прорабатывать срезы, материалы. Ни в коем случае не следует торопиться, иначе, вместо нестандартной лестничной конструкции получится ненадежное строение, угрожающее жизни и здоровью домочадцев

Пошаговый алгоритм действий для сооружения лестницы на тетиве отображен в следующем видео:

Проголосовали более 364 раз, средняя оценка 4.8

Расчет лестницы с гусиным шагом

Лестница «гусиный шаг» является достойным выходом из ситуации, когда необходима стационарная конструкция, а места для нее отведено мало. Ее обычно используют для подъема на мансарду, чердак. Это помещения, которые применяются под кабинет, детскую, игровую и т.д. «Гусиный шаг» можно выполнить в разных типах лестничных конструкций. Эти конструкции открытые и легкие. Различают лестницы на косоурах и тетивах.

Лестница “гусиный шаг” занимает мало места, почти в два раза меньше, чем обычная лестница.

Всвоем основании первые имеют 2 тетивы (направляющие), между которыми установлены ступени. Лестницы на косоурах бывают нескольких типов, в своем основании они имеют 2 направляющие (косоура), на которые сверху устанавливаются ступени. Лестницы на нескольких металлических косоурах имеют более изящный и современный внешний вид, чем на деревянных. В этой конфигурации возможно использование ограждения из нержавеющего и черного металла.

Особенности лестниц с гусиным шагом

Схема устройства лестницы «гусиный шаг»: 1 – тетивы, 2 – ступени, 3 – шипы для крепления ступеней, 4 – дополнительные металлические стяжки, 5 – балясина, 6 – перила.

Главная их особенность — форма ступени. Она может быть h-образная, клиновидная, сферическая. Ее основной принцип заключен в следующем: одна сторона ступени уже другой в несколько раз. Спуск и подъем проходит по широкой части ступеней. Если посмотреть сверху, то видно, что ступени располагаются симметрично линии хода и при ходьбе вызывают ассоциации с гусиным шагом. Еще такие построения называют мотыльковыми, так как ступени похожи на крылья бабочек.

Для проведения расчета важно учитывать, что лестницы типа «гусиный шаг» можно установить на ограниченном пространстве (1-2 м²), но у них при этом большой угол подъема — 50-70°. Схема устройство деревянной лестницы

Схема устройство деревянной лестницы.

Такая конструкция обязательно должна быть оснащена прочным и удобным ограждением. Ведь при подъеме по такой крутой и не очень удобной постройке первое, что вы захотите сделать, — взяться за поручни, а второе — поскорее спуститься по ней.

Когда проводим расчет, необходимо учитывать, что главным критерием для указания характеристик ступени является стандартный шаг человека, который равняется обычно 60-65 см.

Данный шаг является средним арифметическим показателем для горизонтальной поверхности, потому показатель для передвижения могут изменять.

Необходимые формулы

Для расчета длины шага на лестнице, аналогичной длине шага по горизонтали, используют такую формулу:

2m+sz=60-65 см (среднее значение 62 см),

• sz — ширина ступени, ,
• m — высота ступени, .

Соотношение между показателями m и sz зависит от функциональных особенностей лестницы.

Схема размеров лестницы.

Представленная формула является основной, хотя есть множество других формул, с помощью которых можно определить соотношение между параметрами sz и m (например, m+sz=46-50 см). Используя это соотношение и имея одну известную величину, можно узнать другую величину. К примеру, дистанция между двумя уровнями дает возможность определить для ступеней высоту m и с помощью формулы, указанной выше, дает возможность рассчитать ширину проступи sz. Нужно выбирать параметры, в наибольшей степени соответствующие основному предназначению лестницы.

Ее параметры возможно указывать с применением умножения или дроби, к примеру, 18/30 см или 18×30 см. В дроби в числителе указывается высота подступенка, а в знаменателе — проступь ступени. Во втором варианте в качестве множителя используется проступь, а множимое — высота подступенка.

Все формулы, описанные ранее, дают возможность определить связь параметров для приставных трапов и лестниц. Для приставных лестниц различных типов соотношение — 28/7, для вертикальных — 31,5/0. Следовательно, ступени всех вертикальных лестниц располагаются одна над другой, а приставные располагаются с незначительным наклоном.

Значения высоты и ширины ступеней важно высчитывать без ошибок и точно, так как даже мельчайшая погрешность при вычислении вызовет появление при наличии многих подступенков серьезных отклонений. Все подступенки в лестнице должны быть полностью идентичными по высоте

Удобство использования конструкции зависит в полной мере от корректного вычисления углов подъема и спуска. Порой сильно пологая лестница может быть в использовании весьма некомфортной. Далее представлен перечень известных соотношений подступенка и проступи, чтобы произвести расчет лестницы.

Расчет лестницы с гусиным шагом Для лестницы гусиный шаг расчет производится по специальным формулам. Просто подставив данные, можно с легкостью и быстро определить, какие материалы закупать.
