Строительные леса, чтобы работать в безопасности

Виды и узлы строительных лесов из металла

При строительстве дома из камня, строительных блоков, больше подходят металлические леса. Они способны вынести любые нагрузки. Менее популярны они только по той причине, что в многих регионах древесина по-прежнему самый дешевый вид стройматериалов. Второй момент, который часто является решающим, — разобрав деревянные строительные леса, доски можно пустить в дело — использовать в дальнейшей стройке. А части металлических должны пылиться в сарае.

Но и у металлических строительных лесов есть плюсы. В разобранном состоянии они не занимают много места. Владельцам деревянных домов все равно периодически приходится их использовать: сруб требует ухода, так что раз в два-три года леса нужны. Практичнее в этом случае металлические, а не деревянные. Они проще в сборке, долговечнее и прочнее.

Все металлические строительные леса имеют одинаковую форму — вертикальные стойки, соединенные перекладинами и укосами. Отличается только способ крепления частей между собой:

Штыревые леса. Называются так из-за того, что перекладины со стойками соединяются при помощи штырей. На стойках приварены отрезки трубы или диски с перфорацией, а на перекладинах — загнутые штыри. Собирается такая система очень просто, выдерживает большие нагрузки. Очень просто реализуются штыревые строительные леса для зданий простой формы, обходы эркеров и выступов — гораздо сложнее.

Принцип соединения штыревых лесов

Хомутовые. Для стоек и перекладин используются трубы круглого сечения, которые скрепляются между собой при помощи хомутов специальной конструкции. Система получается очень мобильной и подвижной, можно легко обойти любые криволинейные фасады. Минус — ограниченная грузоподъемность и высота (по ГОСТу — не выше 40 метров).

Хомутовые леса — быстрый монтаж/демонтаж

Рамные. Из круглой или прямоугольной трубы свариваются рамы одинакового размера. Соединяются они между собой поперечными трубами и укосинами. Имеют модульное строение, легко наращиваются как в высоту, так и в длину. Имеют определенный шаг по длине — 1,5/2/2,5/3 метра, по высоте одна секция обычно составляет 2 метра, стандартная глубина — 1 м. В некоторых рамах предусмотрены колеса — для более легкого передвижения по ровной поверхности. Соединение элементов флажкового типа — на раме приварены штифты с прорезью, в которую вставляется флажок. В поперечинах и укосах сделаны отверстия. Элементы надеваются на штырь, фиксируются при помощи флажка. Наращиваются вверх секции при помощи соединительных труб меньшего диаметра, приваренных к стойкам рам с одной стороны

При таком способе важно идеально подобранные размеры труб, чтобы не было люфта. Рамные леса — принцип крепления поперечин и укосин

Рамные леса — принцип крепления поперечин и укосин

Клиновые. При общей схожести конструкции отличаются формой соединения

На сойках с определенным шагом (обычно 2 метра) приварены диски с перфорацией. На перемычках с обоих концов вварены специальные замки типа «волчья пасть». Замки фиксируются на диске при помощи клина особой формы. Такие леса соединяются и разъединяются быстро, имеют высокую мобильность, могут использоваться на фасадах сложных форм.

Клиновые леса стойки и поперечины соединяются при помощи клиньев и замков специальной формы

При самостоятельном изготовлении металлических строительных лесов чаще всего делают штыревые. Они реализуются проще всего, правда, хороши они только на прямоугольных фасадах, для обхода более сложных форм, приходится доваривать дополнительные трубки.

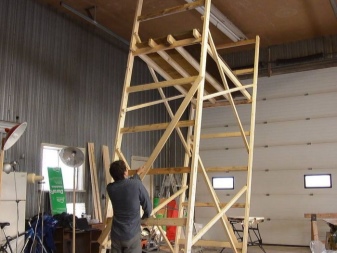

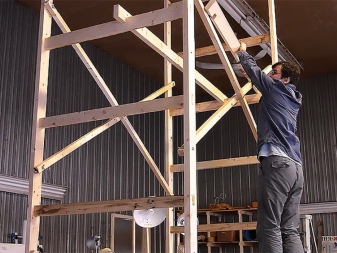

Как сделать леса из дерева?

Очень часто строительные леса изготавливают из деревянных компонентов. Это универсальное решение, к которому обращаются многие строители. У подобных сооружений имеются свои преимущества и недостатки. Сначала остановимся на преимуществах.

• Деревянные строительные леса собираются предельно просто и быстро. Чтобы стыковать все сборные компоненты возведения, совершенно не нужен сварочный аппарат или другое подобное оборудование, для работы с которым нужны соответствующие навыки. С работой может легко справиться практически каждый мастер, который хотя бы раз работал с молотком.
• В качестве заготовок разрешается задействовать самые обычные доски или бруски. Вышка и вовсе может быть сконструирована из подручных материалов. К материалам предъявляются лишь требования, касающиеся их надежности и состояния. Как упоминалось выше, подгнившее дерево для возведения лесов не подойдет.
• После завершения всех строительных работ раму деревянных лесов просто разбирают, а оставшиеся детали могут использовать в других целях. Те же стальные трубки, из которых изготавливают строительные леса, сложнее приспособить в хозяйстве.

Деревянные строительные леса имеют определенные недостатки. Ознакомимся с ними.

• Такие сооружения характерны большей гибкостью в сравнении с металлическими. Настил, выложенный на каркасную основу, под ногами строителя будет подгибаться.
• Металл является более прочным материалом, потому для добавления деревянным брускам недостающей устойчивости сооружение приходится делать более массивным.
• Деревянные строительные леса всегда получаются пожароопасными. Они легко воспламеняются и поддерживают пламя. Даже после обработки древесины специальными антипиренами (защитными составами) материал может быстро загореться.
• Все компоненты в деревянных конструкциях крепятся посредством гвоздей и саморезов. Эти крепежные элементы заметно ослабляют края лесов, поэтому эксплуатировать массив более 2-х раз настоятельно не рекомендуется.

Строительные леса из дерева можно построить своими руками. Рассмотрим подробно, из каких этапов состоит постройка подобного сооружения.

Чертеж и размеры

Первое, что нужно будет сделать мастеру – это составить подробные чертежи будущего сооружения, указав на них все необходимые размеры. План будущей конструкции можно составить своими силами, а можно воспользоваться готовыми схемами, особенно если мастер ранее не сталкивался с такими делами. На этом чертеже можно увидеть следующие отметки с указанием размеров:

• предельная высота – 6 м;
• расстояние между опорными деталями допускается в рамках от 2,0 до 2,5 м;
• ширина рабочей площадки – 1 м.

Пошаговая схема

Когда все чертежи и материалы будут готовы, мастер может приступать непосредственно к изготовлению деревянных строительных лесов. Данный процесс складывается из нескольких этапов, пренебрегать ни одним из которых нельзя. Рассмотрим подробно пошаговую схему изготовления сооружения.

• На выровненной поверхности грунта надо выложить по паре опорных деталей (лучше всего из бруска либо доски «пятидесятки»). Положить их надо параллельно и с равной высотой.
• Опорные компоненты следует скрепить по горизонтали посредством поперечин, на которые впоследствии будет укладываться площадка для проведения дальнейших работ.
• Получившиеся 2 скрепленные конструкции надо установить в вертикальном положении друг против друга, а потом соединить по диагонали и горизонтали посредством поперечных элементов.
• На горизонтальные поперечные составляющие стелют и устанавливают доски. Именно они в будущем будут выполнять функцию настила.
• Чтобы зафиксировать строительные леса, потребуется установить крепкие упоры по бокам.
• На опорные основания прибивают черепной брусок, который будет выступать в качестве перил сооружения.
• На завершающем этапе работ устанавливается и надежно фиксируется лестница, благодаря которой работники смогут подняться на сделанные леса.

5.1.4. Проверка крепления лесов к стене

Основные параметры крепления проверя ются по силе выдергивания дюбеля (длиной не менее L = 10 см) из стены Q , равной силе трения, и по крутящему моменту Мкр затяжки гайки 1, согласно расчетной схеме на рисунке 5.

Сила выдергивания Q определяется, кгс:

(10)

где f

— коэффициент трения стали по кирпичной кладке (0,35) или бетону (0,4);

z = 2-3 — количество лепестков 2, прижимаемых к стене конусной гайкой 3;

N =sCMde , кгс, — упрощенный расчет допусти мой силы давления лепестка на стену из условия прочнос ти материала стены на сжатие;

sсм — наименьший предел прочно сти материала стены (s см = 50 кгс/см2 — силикатный кирпич,s см = 80 кгс/см2 — бетон);

d, см, — наружный диаметр лепестка;

e,

см, — длина прилегания лепестка к стене.

Оптимальный крутящий момент на гайке, необходимый для того, чтобы надежно закрепить дюбель и не смять материал стены, определяется, кгс·см:

(11)

где dср мм, — средний диаметр винта;

α

— угол подъема винтовой линии, определяется из выражения

(12)

где S

, мм, — шаг винта;

р

— угол трения, который определяется из выражения

(13)

где fр = 0,2-0,28 — коэффициент трения в паре винт-гайка;

р

= 30°-32° — половина угла профиля винта.

Рисунок 5 — Расчетная схема крепления стоечных приставных лесов к стене

Как собрать деревянные леса

Что понадобится для монтажа лесов

Для сборки лесов, которые называют еще «козел», или «стол», понадобятся следующие материалы:

• Гвозди или саморезы (любые, лишь бы хватало длины, кроме ржавых и гнутых, а то работа превратится в сплошное мучение);
• Доски (поддоны, заборы, старая мебель, куски ДСП, фанеры или деревянных досок);
• Бруски (любые палки, обломки, куски металлических профилей, ветки от деревьев).

Изготовление рамы

Отличным помощником для тех, кто монтирует строительные леса своими руками, будут чертежи. Именно по ним легче всего собрать раму. Для этого на заранее подготовленной площадке фиксируются деревянные подставки и башмаки, при необходимости устанавливаются винтовые опоры. После чего с определенным шагом монтируются рамы. Их число определяет предполагаемая длина конструкции. По краям устанавливаются специальные рамы с бордюрами. Для спуска и подъема рабочих на рамах монтируются лестницы. Вся конструкция скрепляется горизонтальными и диагональными связями. Для их фиксации в каркасе имеются имеются специальные замки.

Сборка каркаса

Строительные леса своими руками

Минимальная безопасная высота лесов – 5-6 м, ширина – 50 см, а их рекомендуемая длина 4 м. Исходя из этих цифр, рассчитывают размер каркаса и необходимое количество материала, чье качество заслуживает особого внимания.

В частности, для создания каркаса выбирают цельный брус шириной не менее 10 см. Торцевые планки конструкции монтируют под острым углом. Две опорные шестиметровые балки укладываются в горизонтальное положение. Расстояние между ними составляет ширину будущих лесов. Рядом на одинаковом расстоянии укладываются еще две шестиметровые балки. Верхние концы балок должны сходиться под небольшим углом в виде трапеции, это придаст устойчивость будущим лесам.

К этим балкам фиксируются боковые стойки – опора будущих настилов. Закрепляют стойки с внутренней стороны, причем для настилов используются только три стойки, а последняя служит для укрепления конструкции. Всего боковин должно быть не больше 4, поскольку не рекомендуется возводить леса выше «четырех этажей».

Подготовка дополнительных стоек

Монтаж настила

Перед тем, как сделать строительные леса, необходимо определить требования, которым они должны отвечать. Высоту можно считать определяющим параметром, ведь настил необходим именно для работы на какой-то высоте.

Монтаж настила

Длина «козла» зависит исключительно от размеров имеющихся материалов. Разумеется, слишком короткий стол будет очень неудобен, особенно на большой высоте. И нужно помнить о том, что на столе, возможно, будут стоять два человека и ведро с раствором.

Для достижения нужной ширины настила применяют нужное количество досок. Однако если его делают не из досок, а из ДСП, то увеличение будет затруднительно. Что касается лесов, возводимых внутри помещения, так называемых «козлов», то важным моментом станет ширина имеющихся дверных проемов, а также наличие другой мебели. Ведь «козла» нужно будет как-то перемещать.

Фактор веса – один из самых важных, ведь таскать леса неудобно, а тяжелые – тем более. Передвигать их волоком – это лишний раз подвергать нежелательному физическому воздействию. С другой стороны, жертвовать высотой и прочностью точно не стоит.

От прочности строительных лесов зависит не только здоровье строителя, но и целостность стен, полов, техники. Всего того, что может находиться рядом. Однако нагружать конструкцию лишними элементами ни к чему. Далеко не факт, что они реально добавят прочности. Правильно забитые гвозди, закрученные шурупы и смонтированные перемычки, – вот гарантия прочности.

Грамотно сделанные перемычки – основа безопасности строителя

Деревянные леса можно считать устойчивыми, если они не шатаются. И дело не только в том, что работник неуютно себя чувствует, если стол шатается. Любая мебель ломается по этой самой причине, в том числе, и строительные леса. Грамотно расположенные перемычки – единственный способ добиться устойчивости.

Для настила используют широкие и длинные доски, прибивая их к боковинам. Эти три доски нужно распределить по краям и в центре настила, чтобы он не прогибался. Кстати, удобнее отрезать лишнее, когда настил уже собран – тогда не нужно будет ничего отмерять. Зазоры между досками уменьшают вес изделия. С другой стороны, они дают возможность мелким предметам постоянно падать на пол.

Вкручивая саморезы, необходимо следить за тем, чтобы доски не трескались. А торчащие саморезы легко отламываются ударом молотка. Если гвозди оказались длинными, загибать их следует через что-то круглое – ручку плоскогубцев, например. В этом случае, острый конец гвоздя войдет в дерево с обратной стороны, давая дополнительную прочность.

Как выбрать строительные леса и не ошибиться?

Чтобы не ошибиться в выборе строительных лесов, важно определиться для каких видов работ они вам нужны. Так, если необходимо выполнить каменную кладку или сложный ремонт фасада, подойдут хомутовые леса

Они прочны, надежны, имеют оптимальную стоимость. Кроме того, в них можно быстро изменить высоту и ширину ярусов, произвольно меняя расстояние между вертикальными стойками.

Если необходимо выполнить внутренний ремонт или фасадные работы выбирайте легкие и недорогие рамные конструкции.

Если требуется соорудить концертную площадку, организовать алюминиевую опалубку, выполнить монтажные и фасадные работы и даже трибуны для зрителей, — выбирайте универсальные клиновые строительные леса.

Если здание имеет сложную конфигурацию, от конструкции требуется высокая несущая способность, остановите свой выбор на штыревых лесах — долговечных и надежных.

Подобрать строительные леса, подвесные площадки и люльки мы рекомендуем здесь: https://st-service.ru/products/ploshadki-podvesnie/.

Купить строительные леса

Материалы для строительных лесов: что лучше?

Относительно легкая конструкция, тем не менее, обязана быть достаточно прочной. В этом случае кандидатов на главную роль остается всего два. Это древесина и металл.

Древесина

Дерево — самый простой и распространенный вариант строительных лесов. Податливый материал не требует специального оборудования, мастеру понадобится лишь брус, доски, обычные инструменты и подходящие крепежные элементы.

Как правило, такие приспособления собирают для одноразовых работ, большая высота конструкциям также противопоказана. Причины — небольшие нагрузки, которые способно выдержать дерево, и более сложный демонтаж, уменьшающий прочность лесов, если подразумевается возможность следующей сборки. Плюсы этого варианта — возможность повторного использования элементов. По крайней мере, тех деталей, что остались в хорошем состоянии.

Металл

Строительные леса из металла лишены серьезных недостатков дерева. Конструкции получаются максимально прочными, многофункциональными и надежными. В этом случае используют стальные либо алюминиевые профильные трубы.

Дерево часто становится подмостками таких приспособлений. Металлические леса легко собираются и разбираются, если используются болтовые соединения. Их можно увеличить как в высоту, так и ширину. Преимущество этого варианта — способность без проблем выдерживать серьезную нагрузку. В большей степени это касается изделий из стали. Минус есть у изделий, изготовленных с помощью сварочного аппарата. Такие леса потребуют относительно просторного помещения для хранения.

Что лучше?

Первый вопрос, который возникает у владельца дома во время строительства или ремонта, касается именно выбора материала для конструкции. Конечно, с тем, что металл всегда фаворит, спорить трудно. Однако в дереве подкупает его податливость, возможность обойтись простым инструментом, который есть в любом «джентльменском наборе», — молотком, дрелью, пилой и шуруповертом (отверткой).

Металл в этом случае гораздо сложнее. Чтобы получить максимально прочную конструкцию, необходим сварочный аппарат и навыки работы с ним. Такую конструкцию придется где-то хранить, в места она потребует довольно много. Конечно, качественно сделанные леса можно будет сдавать в аренду, но вряд ли многих хозяев впечатлит возможность такого заработка. Именно по этим причинам чаще предпочтение отдают традиционному дереву, материалу легкому во всех смыслах.

Еще один важный момент при выборе материала — экономическая целесообразность. Многие считают, что отдавать предпочтение металлу логично только в одном случае: если его можно «раздобыть» бесплатно. Если прибавить к цене «железа» стоимость крепежных элементов, а также сварочные работы, то самодельные леса обойдутся дороже заводских. По крайней мере, покупных деревянных изделий.

Теперь пара слов о древесине, которая не должна иметь серьезных дефектов. Идеальным материалом считают еловые доски, отличающиеся минимальным весом и таким же количеством сучков. Однако они не всегда есть в хозяйстве, чего не скажешь о сосне. Это второй потенциальный кандидат, но его необходимо сначала проверить на прочность.

Для испытания элементы длиной 2-2,5 м укладывают на невысокие стойки-столбики из кирпича, затем встают на середину доски и прыгают несколько раз. Если доска без проблем выдерживает такие эксперименты, то ее можно без опаски использовать для изготовления строительных лесов.

Саморезы или гвозди?

Это еще один пункт, на котором нужно остановиться, поскольку от крепежных элементов зависит прочность конструкции. Естественно, деревянные леса не предназначены для долгого использования. Когда завершаются работы, их просто разбирают. Однако в этом случае роль играет не простота демонтажа, а надежность крепежа.

Для изготовления деревянных конструкций рекомендуют использовать саморезы, но только если дело не касается приспособлений для работы на относительно большой высоте. В данном случае предпочтительны как раз гвозди. Они сделаны из мягкого металла, поэтому могут погнуться, но не сломаются. Саморезы из закаленной стали — худшее решение. Лучшее — анодированные крепежные элементы, но и они не безгрешны, так как тоже способны преподнести неприятный сюрприз.

Оптимальным решением будут гвозди. Однако существует еще один способ. Сначала все детали соединяют с помощью анодированных саморезов. Если после проверки не выявляют никаких проблем с надежностью, то в каждое соединение вбивают по 2-3 гвоздя.

Как открыть небольшой завод по производству строительных лесов

В план открытия завода по производству строительных конструкций следует включить подготовку материально-технической базы, формирование ассортиментной линейки, поиск исходных материалов и заключение договоренностей на поставку сырья, оформление документов и разработку мероприятий по продвижению готовой продукции.

Технология, оборудование, ассортимент

В качестве сырья выступают металлические электросварные трубы из стали и алюминия круглого и прямоугольного сечения. Завод по производству строительных лесов, как правило, не занимается изготовлением трубопроката, а приобретает полуфабрикат у специализированных предприятий и уже из него делает конечный продукт. Настилы чаще всего делают из обрезной доски хвойных пород дерева толщиной от 25 до 40 мм или из металла (стальной трубчатый каркас и лист толщиной 2 мм с перфорацией). А также понадобится оградительная сетка, перемычки, упоры, лестницы, крепеж. Изготовление оборудования осуществляется в несколько последовательных этапов:

• подготовка сырья – резка, чистка, сверление
• сварка изделий – придание готовой формы будущим сборным деталям (этот этап сопровождается обязательной проверкой качества сварных швов)
• оцинковка и окраска (применяются полимерные напыления, которые предотвращают процесс коррозии и придают продукту аккуратный внешний вид)
• контрольная проверка качества, упаковка и складирование

• ленточнопильный станок для резки металла
• сварочные аппараты (если позволяет бюджет, то лучше приобрести автоматическую линию для сварки)
• установки для цинкования труб
• линия порошковой окраски
• лебедка
• погрузчик для перевозки готовой продукции

Важно! В ГОСТ 27321 также имеется информация относительно основных элементов конструкций, указаны марки стали, которые можно использовать при производстве хомутовых и штыревых строительных лесов. Качество и надежность лесов – объект входного контроля предприятий, выполняющих строительные работы

Застройщиков обязывают разрабатывать проекты производства работ, в том числе и на устройство строительных лесов. Эти конструкции должны не только соответствовать установленным техническим нормам, но и отвечать требованиям безопасности и охраны труда

Качество и надежность лесов – объект входного контроля предприятий, выполняющих строительные работы. Застройщиков обязывают разрабатывать проекты производства работ, в том числе и на устройство строительных лесов. Эти конструкции должны не только соответствовать установленным техническим нормам, но и отвечать требованиям безопасности и охраны труда.

Оформление документов

В качестве организационно-правовой формы для завода строительных конструкций целесообразно использовать общество с ограниченной ответственностью. Статус организации позволит привлечь в проект инвесторов и обеспечит возможность сотрудничества с крупными строительными компаниями.

Важно! Регистрировать юридическое лицо нужно в налоговом органе по месту нахождения компании. В качестве основного вида деятельности следует указывать «Производство строительных металлических конструкций, изделий и их частей», которому соответствует код 25.11 классификатора ОКВЭД

Лицензированию такая деятельность не подлежит, но ряд разрешений при запуске производства получить необходимо. Поскольку на одном из производственных этапов требуется выполнение сварочных работ, нужно позаботиться о наличии допуска СРО (саморегулируемой организации) к проведению таких работ, разрешения на выброс вредных веществ в воздух, паспорта отходов и т. д.

Технические характеристики

Максимальная высота лесов	м — 20
Шаг яруса по высоте	м — 2
Шаг рам вдоль стены	м — 2; м- 3
Ширина яруса (прохода) между осями стоек рам	м — 0,7
Количество ярусов настилов, одновременно

укладываемых на леса (рабочий+страховочный)

Леса рамные ЛРС МЕГА-20 — это леса строительные трубчатые приставные рамного типа, их используют для монтажно-строительных, ремонтно-отделочных, реконструкционных и кладочных работ, обычно они ведутся на фасадах зданий, но благодаря легкости сборки, очень часто используются во внутренних помещениях. Максимальная высота данных лесов составляет 20 метров. Все металлические элементы лесов Мега защищены от коррозийных процессов, тем самым увеличиваются сроки использования нашего строительного оборудования. Для дополнительной безопасности рабочих, увеличения несущей способности, в комплект лесов Мега входят кронштейны крепления, которые крепятся к фасаду здания по всей требуемой высоте.

Сборка металлических лесов

Металлические строительные леса гораздо прочнее деревянных и имеют более длительный срок службы. Однако их изготовление занимает больше времени и трудовых затрат. Для расчета материалов и размера обычно используется схема строительных лесов. Многоярусные леса производятся из алюминия, небольшие конструкции – из стали. Сталь, в отличие от алюминия, больше пригодна к самостоятельному обустройству лесов. Чтобы возвести металлические леса своими руками, мастеру потребуется:

• круглая труба диаметром 15 мм – основа будущих распорок;
• профильная труба диаметром 30 мм – необходима для производства стоек;
• профильная труба диаметром 25 – из нее изготавливают соединительные перемычки;
• крепежные материалы для металла;
• «болгарка» – ею шлифуют углы и пилят трубы;
• дрель и сверла.

Подготовка распорок

Монтаж металлических лесов начинается с подготовки распорок. 15-милиметровую трубу разрезают на два фрагмента по 2 метра. Их концы сплющивают. На каждом конце «болгаркой» делаются два продольных надпила не больше 2 см.

Затем 30-милиметровую трубу разрезают на фрагменты по 1,5 м (высоту одного пролета лесов). Затем от этой же трубы отрезают куски по 0,70 м, предназначенные для перемычек между стойками пролета. Перемычки устанавливаются в 35 см друг от друга. Размеры всех фрагментов тщательно перепроверяют. После окончания всех работ конструкцию сваривают в единое целое с помощью сварочного аппарата.

Изготовление переходников

На дальнейшем этапе монтируются переходники между секциями. Для этого труба диаметром 25 мм нарезается на небольшие отрезки по 25 см, а труба диаметром 30 мм нарезается на еще более мелкие отрезки по 5 см, с их помощью будут фиксироваться перемычки. Отрезок в 25 см продевается в отрезок величиной 5 см до своего центра. Затем закрепляется сваркой или саморезами.

Для дальнейшей сборки лесов на торцах перемычек и в стойках проделываются отверстия для болтов. Перемычки надежно крепятся между стоек секции крест – накрест, с двух сторон. Далее, с помощью соединительных переходников, создается следующий этаж конструкции.

Сборка рамы

Рамные металлические леса способны выдержать давление 180-200 кг на кв.м. Они изготавливаются из стоек и рам. Такие леса разрешено возводить на большую высоту – до 45 метров. Перед монтажом металлической рамы в первую очередь определяются с расположением ярусов, лестниц и других элементов конструкции.

Сборка рамы начинается с того, что на подготовленном заранее участке откладываются отрезки по 3 м, на которые укладываются опорные доски. На этих досках закрепляются металлические опоры, составляющие основу начального яруса. После того, как опоры скреплены между собой железными стяжками, монтируется следующий этаж. На каждом этаже обустраивается рабочие поверхности из досок – настилы. Для подъема на них, леса оборудуются лестницами по бокам.

Монтаж секции

Перед обустройством лесов необходимо определиться с размером и расположением секций. При этом обязательно соблюсти три условия:

• ширина между стойками не больше 3 м;
• длина между стойками не больше 4 м;
• высота между этажами не больше 2 м.

Число секций зависит от размера стены. Лист настила закрепляют на стойках саморезами по металлу или струбцинами. Затем к стойкам приваривают горизонтальные направляющие (перемычки). На верхние концы стоек «надевают» обрезки трубы (переходники) и сваривают. Если используется тонкостенная труба, то при сборе ее концы и середину сплющивают, и в этих местах проделывают отверстия для крепежа.

Две диагональные планки стягиваются болтом по центру, затем их прикладывают к стойками и отмечают точки для будущих отверстий. Диагональные планки фиксируются на стойках болтами. Затем на концы труб приваривают подпятники – плоские металлические пластины. После чего конструкцию устанавливают в рабочее положение.

Изготовление настила

Настил для металлических лесов изготавливается по тому же принципу, что и на строительных лесах из дерева. Настилы производят из обрезных досок, толщиной 40-50 мм, также используют металлические листы.

Покраска лесов

Возводя леса своими руками, не каждый задумывается о необходимости их покраски. Это не обязательное условие для их эксплуатации. Однако слой краски защитит металл от коррозии, а дерево от намокания и гниения, что существенно увеличит срок годности строительных лесов.

Схемы

Схемы помогут вам спроектировать собственные строительные леса:

Передвижная вышка представляет собой пространственную конструкцию башенного типа из плоских рам, имеющих три ступени.

Параллельные рамы устанавливаются в патрубки гантелей и образуют секцию. Для обеспечения жесткости самой конструкции секции соединяются между собой стяжками, которые крепятся на замках гантелей. Нижние секции устанавливаются на два основания, которые соединены между собой объемной диагональю.

Основания имеют четыре винтовых опоры и четыре колеса. Колеса служат для передвижения вышки. Винтовые опоры компенсируют неровности опорной поверхности. Вышка с помощью винтовых опор должна быть установлена так, чтобы колеса не касались опорной поверхности на 2 мм.

Вышка имеет комплект настилов, который состоит из двух типов – сплошного и с люком.

Для обеспечения устойчивости вышка может быть снабжена стабилизаторами, которые крепятся хомутами к основной конструкции вышки.

Вышка должна устанавливаться строго вертикально при помощи винтовых опор. Настил вышки должен иметь ровную поверхность.

Вышка может быть оборудована стабилизаторами для обеспечения ее наибольшей устойчивости. Если существует опасность опрокидывания ветровой нагрузкой или другими факторами, вышку требуется укрепить к зданию растяжками как можно ближе к верхнему ярусу. Необходимо выполнять требования СНиП Ш-4-80 «Техника безопасности в строительстве» и ГОСТ 24258-88.

Вариант 1.

1. Чертеж рамы (на выноске показан флажковый замок). 2. Чертеж рамы ограждения.

3. Чертеж горизонтальной связи. 4. Чертёж диагональной связи.

5. Чертёж основания (основной габаритный размер).

6. Чертёж настила с люком. и 7. Чертеж настила без люка.

8. Чертеж опоры стабилизатора.

9. Чертёж пробки-анкера и кронштейна (поставляется в комплекте начиная с высоты 14 метров).

Вариант 2.

У такой вышки ресурс во много раз меньше любой другой. Также к минусам надувной вышки можно отнести: легкая травматичность, ее легко проткнуть, очень высокая цена. Единственная причина, когда нужно использовать такую вышку — если нет вариантов поставить вышку на берегу или понтоне, только на воде в дали отберега. И даже в этом случае придется возить туда клиентов, что не очень удобно и для обслуживания и для оплаты.

Мы расскажем вам о наиболее простом и недорогом способе изготовления вышки для

. Напомним параметры вышки необходимые для хороших прыжков: высота 5 метров, площадка минимум 1*1 метр.

Можно заказать вышку на заводе металлоконструкций, но есть и готовые варианты, один из них — вышка Тура или ПСРВ

(передвижная сборно-разборная вышка).

Такая вышка состоит из секций, каждая секция высотой 1,2 метра. Нам необходимо 4 секции, тогда общая высота вышки будет 6,29 метра, а высота до площадки 5,24 метра. Размер площадки можно тоже выбирать, в нашем случае подойдет 2*1,2 метра.

На основании вышки колесики нам не нужны, их убираем. Вышку для блоба

необходимо забетонировать на берегу. Делаем либо под каждую опору, либо бетонную площадку под вышку. Если у вас понтон, вышку ПСРВ можно установить прямо на него.

Для вышки можно заказать лесенки внутри секций. Либо самостоятельно сделать деревянную лестницу. Их чертежей полно в интернете:

Для такой лестницы следует поставить боковые подпорки, а также уделить особое внимание ступенькам, чтобы избежать травм. Вот что в итоге у вас должно получиться:

Вот что в итоге у вас должно получиться:

Как видите, если постараться, можно и самим сделать хорошую вышку для Блоба, которая прослужит вам гораздо дольше чем надувная.
