Как сделать ленточный шлифовальный станок своими руками?

Приспособления и насадки

Цена ручной шлифовальной машинки заставляет задуматься о необходимости ее приобретения и многие стараются сделать аналог из болгарки, дрели или самодельное приспособление.

Как для УШМ, так и для дрели существуют специальные насадки, позволяющие производить шлифовку древесины.

Диск с липучкой на болгарку

Для шлифовки дерева болгаркой используют специальные круги с липучкой для наждачной бумаги.

При шлифовке болгаркой водят в разные стороны аккуратными движениями. От столкновения с шляпкой гвоздя или резких движений шлифовальный круг рвется. Используя бумагу разной зернистости можно проводить грубую и среднюю шлифовку деревянной поверхности. При этом, скорость работы будет быстрее, чем с другими шлифовальными машинами.

Будет сложно выполнить финишные работы, т.к. работать ей нужно очень аккуратно, чтобы не повредить изделие. Инструмент будет постоянно уводить в сторону, вырывать из рук.

У насадки отсутствует пылеудаление, из-за чего мусор постоянно будет скапливаться под наждачной бумагой и мешать работе, оставлять царапины, снижается скорость. Диск чистят, шлифуя металл на протяжении нескольких секунд. За это время все налипшие частицы пыли сгорают.

Насадка на дрель

Чтобы приспособить дрель для шлифовальнх работ, понадобится специальная насадка, схожая по конструкции с насадкой для болгарки — шлифовальная тарелка. Часто насадка идет в комплекте с переходником, чтобы устанавливать ее как в патрон дрели или шуруповерта, так и на болгарку.

Работать дрелью с такой насадкой очень сложно, сложнее чем с болгаркой. Ее постоянно ведет, дрель вырывает из рук так, что можно получить травму или растяжение. Так же актуальны и те недостатки, которые были перечислены выше, в главе про насадку для УШМ.

Но, если другого выбора нет, то лучше найти тарелку для шлифования, у которой между подошвой и креплением будет мягкая резина, которая будет легко гнуться, если держать дрель не ровно.

Шлифовальная насадка на дрель flexo fix

Такой плавающий эффект насадки несколько упростит процесс шлифовки, но не избавит от всех остальных недостатков данного способа.

Самодельные шлифмашинки

При желании можно самостоятельно сделать шлифовальную машину ленточного типа — гриндер. Но это процесс трудоемкий и травмоопасный, требующий навыков работы с деревом, металлом, электрикой, пригодятся навыки сварных работ.

Этапы создания самодельной шлифмашины:

1. Находят необходимые материалы: металлические обрезки, пружины, ролики, подшипники, электродвигатель и провода.
2. Делают прочную основу для крепления аппарата.
3. Устанавливают столешницу, подходящую по размерам.
4. Устанавливают параллельные стойки с электродвигателем и барабаном с натяжителем шлифовальной ленты.
5. Собирают и крепят барабаны и электромотор.
6. Устанавливают шлифовальную ленту.

Самостоятельное изготовление шлифовального станка

В домашних условиях профессиональное оборудование окупается нескоро в связи с нерегулярным использованием. Можно изготовить ленточный шлифовальный станок своими руками, чтобы сэкономить финансы на приобретении такого инструмента.

Самодельный плоскошлифовальный станок имеет основные конструктивные составляющие – двигатель, станина и барабаны.

Как сделать шлифовальный станок? Для станины лучше подобрать металлический лист, минимальные размеры которого 500х180х20 мм. Чем больше габариты рабочей поверхности, тем удобней и больше разных деталей можно будет обработать

Важно сторону станины, к которой будет прикреплена площадка с электродвигателем, обработать очень ровно

С этим может помочь справиться фрезерный станок или гильотина. Площадка для двигателя должна быть из листа металла с габаритами 180х160х10 мм. Но обязательно нужно проверить, соответствуют ли её габариты размерам двигателя. Лист крепится к станине несколькими болтами.

В качестве двигателя самодельного ленточного шлифовального станка может выступать мотор от стиральной машинки.

Двигатель стиральной машинки

Подбирать электродвигатель стоит с мощностью до 3 кВт и скоростью вращения около 1500 об/мин

Важно зафиксировать агрегат на площадке крепко и надёжно

Чтобы станок по дереву своими руками работал эффективно, скорость движения ленты должна быть около 20 м/с. Для обеспечения такого режима диаметр барабанов должен быть 200 мм.

С такими параметрами отпадает необходимость в использовании редуктора. Ведущий барабан присоединяется к валу двигателя напрямую, а ведомый барабан свободно вращается на валу в подшипниках.

Для экономии финансов можно в качестве барабанов использовать самоделки:

• Изготовить квадраты 20х20 см из листов ДСП.
• Составить стопку толщиной 24 см из выпиленных квадратов.
• Из сложенного таким образом пакета выпилить диск диаметром 20 см. При изготовлении барабанов нужно учитывать, что в разрезе диаметр наружной части должен быть меньше диаметра центральной части на 2–3 мм. Это обеспечит нахождение ленты по центру барабана.

Ширина шлифовальной ленты должна быть 200 мм в соответствии с шириной барабанов.

Нужно выбирать соответствующую ширину шлифовочной ленты

Для её изготовления можно взять наждачные полосы, аккуратно склеив их между собой. В качестве хорошего основания может быть брезентовая ткань.

Чтобы лента при движении не проскальзывала, рекомендуется барабаны обтянуть резиной. Например, можно воспользоваться камерами для мопеда или велосипеда. Желательная высота слоя из резины должна быть 3 см.

Изготовив ленточный шлифовальный станок, можно получить в комплекте не только оборудование для шлифовки деревянных заготовок, но и инструмент для качественной заточки режущих металлических предметов.

Меры безопасности во время работы

При работе на станке требуется соблюдать следующие правила техники безопасности:

• Для защиты органов зрения все работы у станка выполнять в защитных очках или маске.
• Проверять перед началом работы абразивные круги на предмет трещин и повреждений.
• Количество оборотов двигателя не больше установленных производителем.
• Изменять положение детали и удерживающих её приспособлений в процессе работы — запрещено.
• Шлифовальные круги на всех станках должны быть оборудованы соответствующей защитой.
• На верстачных шлифовальных станках стол подачи заготовки закреплять на 1,5−3 мм от круга.

Изготовление барабанного станка для шлифовки доски

Для изготовления барабанного станка собирают станину. Потребуется брус из твердых пород дерева. Снизу к станине крепят электродвигатель со шкивом. Барабан с подшипниками подойдет от отслужившего транспортера. Наждачную бумагу нарезают лентой и наматывают плотно встык на рабочий каток. По краям барабана бумагу фиксируют хомутами.

Крепят рабочий каток сверху к станине. Под ним будет располагаться столешница станка. На вал барабана насаживают шкив и создают ременную передачу с мотором. Столешницу делают регулируемую на винтах, чтобы можно было шлифовать доски разной толщины. Во избежание вибраций станка ножки станины желательно зафиксировать к полу.

Если постараться и приложить усилие, то любой рассмотренный агрегат будет работать не хуже шлифовального станка заводского изготовления.

Соблюдаем правила безопасности

Работа с шлифовальной машиной требует аккуратности и внимательности

Если не соблюдать меры предосторожности, возможны случаи травм, поэтому необходимо придерживаться правил:

1. Некоторые модели шлифмашин при эксплуатации издают сильный шум. Поэтому для защиты барабанных перепонок нужно надевать специальные наушники.
2. Даже наличие строительного пылесоса не гарантирует полное отсутствие пыли. Чтобы защитить легочные пути от пыли одевают респиратор, либо используют увлажненную плотную марлевую повязку.
3. Для защиты глаз от пыли и стружки нужны строительные очки.
4. Чтобы избежать травм понадобится плотная одежда и обувь, закрывающую все части тела, использовать рукавицы.
5. Прежде чем очистить пылесборник, шлифмашину отсоединяют от электричества.
6. Инструменте отключают с помощью кнопки, прежде чем выдернуть вилку из розетки.

Делаем с диском или с лентой?

Чертеж гриндера.

По широте продуктовой линейки с шлифовальными станками могут поспорить разве что токарные станки. Гриндеров на рынке предлагается огромное количество – всех мастей и размеров.

Самый известный и примитивный в виде знаменитого наждака – пары кругов из шлифовального камня с прикрученным мотором. Продаются эти станки с самыми разнообразными схемами и принципами действия.

Но если вы планируете сделать самодельный шлифовальный станок самостоятельно, лучше остановиться и выбрать между двумя вариантами: дисковым или ленточным.

• Дисковый гриндер шлифовальный слой из абразива наносится на диск, который во время включения вращается.
• Ленточный станок, в котором абразив нанесен на ленту, намотанную на ролики.

Если же у вас впереди серьёзные шлифовальные работы по точной финишной доводке со сложными деталями, выбирайте ленту.

Нужно брать во внимание разницу между иском и лентой не только по их функциональных особенностях. Еще один важный фактор – мощность привода

Шлифуете деревянные зеготовки небольшого размера – вам хватит мощности в пределах 160 – 170 Вт.

Такую спокойно выдаст элементарный мотор от стиральной машины или даже от старой дрели.

Для шлифовки массивных и габаритных деталей мощность будет нужна повыше: до 1200 Вт. Сразу заметим, что покупка конденсаторов к станку обойдется вам ненамного дешевле самого мотора.

Электромотор для станка

Производительность шлифовального станка будет напрямую зависеть от установленного в его конструкцию двигателя

При сборке самодельного оборудования важно внимательно отнестись к выбору электромотора:

1. Простые станки можно изготавливать на основе электродвигателя из стиральной машины. Это дешевые модели, которые удивляют своей надежностью, производительностью и долговечностью.
2. Идеальным вариантом считаются двигатели, которые делают 1000–1500 оборотов в минуту. Мощные электромоторы со скоростью вращения более 3-х тысяч оборотов в минуту небезопасны для самодельных конструкций. Из-за большой нагрузки детали могут не выдержать, и станок сломается.
3. Оптимальный показатель мощности для самодельного оборудования — 100–200 Вт. Желательно, чтобы мощность можно было повысить до 400 Вт. Большей мощности для самоделки не нужно.
4. Лучше всего устанавливать трехфазовый двигатель.

Электродвигатель для станка

Ремень

Чтобы приводить шлифовальный круг в движение, необходим качественный ремень. Оптимальная ширина ремня — 12 мм. Более тонкие модели меньше перегружают двигатель, однако они менее долговечны.

Существующие виды шлифовальных машинок + (Видео)

Промышленностью выпускаются несколько видов машинок, отличающихся как конструктивно, так и по назначению. Вот основные из них:

Эксцентриковая или орбитальная, в этом случае подошва инструмента одновременно вращается вокруг своей оси и по некоторой орбите. Получается так, что каждый раз она проходит немного в другом месте, поэтому царапины и заусенцы затираются с каждым проходом все сильнее и сильнее.

• Вибрационная модель. Здесь рабочая подошва осуществляет возвратно-поступательные движения с частотой порядка 20000 движений в минуту. Именно за счет этих движений и происходит шлифовка.
• Угловая шлифовальная машина, которую в народе принято называть «болгаркой». С помощью этого инструмента проводят грубую обработку деталей, крупных бревен и т.п. Для обработки применяются абразивные круги необходимой зернистости.
• Ленточная шлифовальная машинка, которая обычно используется для работ на больших поверхностях. Конструктивно она представляет собой валики, приводимые в движение электродвигателем, на которые надета наждачная лента.

Вариант изготовления ленточного станка

Для сборки шлифовального станка ленточного типа понадобится электромотор, прочная станина и катки, на которых будет вращаться лента. Обязательно под рукой иметь чертеж или подробную схему с указанием всех узлов и размеров. Пример схемы станка с деревянной станиной предлагаем посмотреть на фото.

На следующем фото представлена готовая конструкция станка. В этом варианте расположение трех рабочих валов выполнено так, что движущаяся лента образует вертикальную шлифовальную плоскость. В качестве привода использована ременная передача.

В конструкции станка можно использовать четыре катка. Один из них является ведущим и насажен непосредственно на вал электродвигателя. На фото показан пример такой конструкции. Установка четырех катков позволяет получить две шлифовальные плоскости: горизонтальную и вертикальную.

Деревянная станина сглаживает вибрацию работающего электродвигателя, однако, древесина недолговечная. Оптимально заготовку размером 50х18 см вырезать из стали толщиной 2 см. Один край станины делают идеально ровный, чтобы к нему закрепить площадку для электромотора. Для следующей детали понадобится сталь толщиной 1 см. Площадку вырезают размером 18х16 см, после чего закрепляют к станине болтовым соединением.

Большая мощность электромотора для такого станка не нужна. Подойдет двигатель от старой стиральной машинки. Если требуется большая производительность шлифовальной машины, тогда желательно найти электромотор с частотой вращения вала 1500 об/мин мощностью от 2,5 до 3 кВт. Качественной шлифовки можно добиться при движении наждачной ленты со скоростью 20 м/с. Чтобы достичь таких параметров, используют рабочие барабаны диаметром 20 см. Если сделать тоньше катки, придется снижать частоту вращения вала мотора с помощью редуктора, что крайне неудобно.

Ведущий барабан можно насадить на вал двигателя. Если такой вариант не подходит, изготавливают отдельный узел. Ведущий вал с подшипниками закрепляют на станине. С оного конца насаживают шкив ременной передачи, а с другого конца устанавливают ведущий барабан. Тогда на вал электродвигателя тоже насаживают шкив и надевают клиновидный ремень. Ведомые катки вращаются произвольно на подшипниках.

Шкивы ременной передачи придется вытачивать на токарном станке, а катки можно сделать из квадратных кусков ДСП размером 20х20 см. Плиты складывают друг на друга, пока не получится суммарная толщина 24 см. По центру квадратных плит сверлят отверстие, вставляют шпильку с резьбой и плотно стягивают пластины с обеих сторон гайками. Квадратную заготовку протачивают так, чтобы получился барабан диаметром 20 см.

Во время проточки катка предусматривают в его центральной части утолщение. По отношению к краям барабана перепад должен составить 3 мм. За счет утолщения лента не будет съезжать с катков. Поверхность деревянного барабана обтягивают резиной. Подойдет старая велосипедная камера. Резина предотвратит проскальзывание ленты на катках.

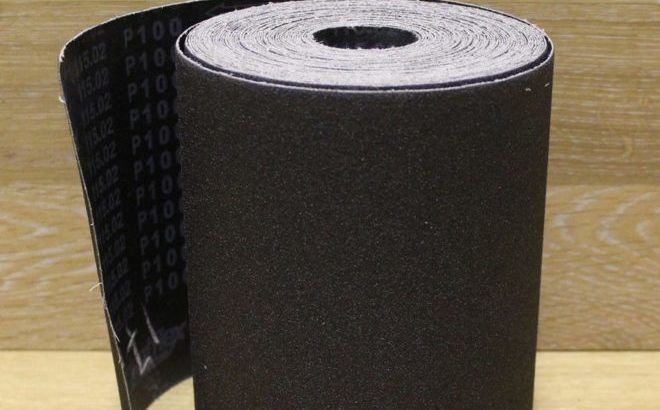

Для изготовления шлифовальной ленты подойдет наждачная бумага на тканевой основе. Можно вырезать цельную полосу необходимой длины, края которой склеивают встык. Если длинной полосы наждачной бумаги нет, отрезают полосу прочной ткани и сшивают ее в кольцо. Наждачную бумагу нарезают прямоугольниками, после чего наклеивают на полоску ткани

При изготовлении шлифовальной ленты важно подобрать качественный клей, чтобы наждачная бумага не отслоилась

Общее назначение и виды станков

Станок предназначается для окончательной обработки деталей и заготовок из разных материалов путём воздействия на них поверхностью с абразивным или алмазным напылением. Станок, его составляющие механизмы и приспособления позволяют соблюдать точность размера и форму, а также обеспечивают создание идеальной поверхности детали или заготовки.

С помощью станка можно обработать плоские детали, поверхности снаружи и внутри, детали различной геометрической формы, шлифовать или полировать резьбу и зубья зубчатых колёс. По своим характеристикам шлифовальные станки делятся на:

• Круглошлифовальные.
• Внутришлифовальные.
• Бесцентрово-шлифовальные.
• Плоскошлифовальные.
• Специальные станки (для шлифовки резьб, зубчатых колес).

Процесс шлифования

Шлифованием называется процесс снятия верхнего слоя с поверхности обрабатываемой детали с помощью применения абразивов или алмазной крошки. Они собраны в общую массу на рабочей поверхности и скреплены связующим составом. Они образуют в итоге шлифовальный круг или ленту.

Во время работы абразивной поверхности придаётся круговое движение при помощи электрического двигателя. При соприкосновении поверхности заготовки с абразивом и происходит процесс обработки. Есть расхожее мнение, что шлифование абразивами — это обработка трением. Однако, это неверно.

Каждая абразивная частица имеет острые грани, при касании с материалом (металл, пластик, дерево, камень) работает, как режущий инструмент и снимает стружку, как скажем фреза или сверло. Если учитывать немалую скорость вращения шлифовальных кругов, а также возникновение стружки, как продукта шлифования, необходимо учитывать и возможность травмирования этой самой стружкой.

Ленточная-шлифовальная машина для ножеделов своими руками

Этим ленточным станком очень удобно пользоваться, в нем быстро меняется ремень. Еще он надежен, здесь практически нечему ломаться, такой мощный двигатель сложно перегрузить. Собирается станочек тоже легко из доступных материалов. Самое главное – найти подходящий двигатель для самоделки. Итак. Рассмотрим более подробно, как же собрать такой станок.

Материалы и инструменты, которые использовались автором:

Список материалов:

– двигатель 220В, 2 кВт, 2800 об/мин.; – квадратные стальные трубы; – листовая сталь; – провода; – гайки и болты; – амортизатор (будет работать как натяжное); – готовые колеса (или их можно выточить самому из дерева); – краска.

Список инструментов:

– отрезной станок или болгарка; – сверлильный станок; – болгарка; – тиски; – сварочный аппарат; – зубило, молотки, гаечные ключи прочее.

Процесс изготовления ленточной шлифовальной машины:

Шаг первый. Основа и стойка

А в качестве основы нам понадобится толстая листовая сталь. Металл должен быть крепким, поскольку сюда мы будем крепить двигатель, а также приваривать стойку. Выбираем подходящий кусок металла и размечаем. По углам листа автор сверлит отверстия, они нужны для того, чтобы прикрутить ножки. Ножки понадобятся резиновые, крепим их болтами с гайками, так наш станок не будет гулять по полу и будет уверенно закреплен.

Делаем шлифмашинку из дрели

Чтобы превратить обычную, бытовую электрическую дрель в шлифовальную машинку нужно оснастить ее специальной насадкой – рабочим барабаном или специальной опорной тарелкой, в зависимости от поставленной задачи.

Опорная или шлифовальная тарелка представляет собой пластиковую или резиновую основу с наклеенной наждачной бумагой и хвостовиком для зажима в патрон дрели. Тарелки с гибким валом подходят для работы с незакрепленной дрелью, а с жестким лучше применять только для хорошо закрепленной дрели.

Шлифовальные барабаны для бытовой дрели конструктивно представляют собой обычный цилиндр, хвостовик и наклеенную на цилиндр наждачную бумагу. При использовании барабанов рабочая поверхность шлифмашинки располагается параллельно оси вращения.

Виды

Существует много типов шлифовальных машинок по дереву. Они выполняют похожие функции, но отличаются итоговым результатом. На рынке можно встретить профессиональные, ручные маленькие шлифмашинки, барабанные, круговые, плоские, электрические, дисковые. Все они прекрасно выполняют свои задачи и являются незаменимыми приборами и в бытовых нуждах, и в сфере профессионалов.

Основные виды инструментов для обрабатывания дерева.

УШМ

Применение болгарки для работы, что связана со шлифовкой и обработкой поверхности из дерева, популярно многие годы. Это довольно функциональный инструмент, который с легкостью выравнивает материалы с крупными габаритами. Из недостатков работы такого устройства можно выделить не идеальную ровность поверхности по итогу работы. УШМ станет отличным вариантом для срубов, но не для столярных работ. Это круговая дисковая машинка, насадки которой с легкостью меняются.

Ленточная

Ленточная машинка для шлифования названа так благодаря присутствию наждачной бумаги, что имеет форму ленты. Последняя осуществляет безпрерывные движения благодаря присутствию роликов. Такой вид инструмента стоит применять при черновых выравниваниях материалов. Чтобы поверхность была идеально обработанной, потребуется использовать дополнительное оборудование. Царапины продольного типа можно устранить при помощи ступенчатой шлифовки при неоднократной смене зернистости. К главным преимуществам инструмента ленточного типа можно отнести хорошую производительность. Из недостатков можно выделить невозможность достать все элементы конструкции, например, углы.

Вторым минусом считается довольно большой вес машинки, что вызывает определенные сложности при работе. Также шлифмашинка довольно шумная, поэтому необходимо надевать наушники во время ее использования. Для небольшой глубины борозд водить инструмент стоит вдоль по волокнам. Мелкие недостатки ленточного прибора являются незначительными, так как аппарат функциональный и производительный, поэтому довольно востребован у потребителя.

Орбитальная

Орбитальная машинка оснащена основой круглого вида и липучкой, где происходит крепление наждачки. Диски для такой машины можно с легкостью заменить. Подошва оснащена множеством отверстий, через которые происходит выход пыли. Сбор сора происходит в мешки и контейнеры с кассетным типом. Функционирование орбитального аппарата основано на вращательных движениях. Благодаря такой работе обеспечивается оптимальная скорость работы по дереву. Во время использования инструмента совершаются спиральные и орбитальные движения платформы. Этот тип инструмента имеет малый вес, не шумит, прост в пользовании.

Даже углом машинки можно обработать труднодоступное место, например, выемку, вырезку. Обработка большой деревянной поверхности также под силу шлифмашинке орбитального типа. Установив на нее наждачную бумагу с крупными зернами, агрегат можно применять для грубых и промежуточных шлифовок. Скорость немного уступает предыдущему варианту, но пользователи отмечают, что ее вполне достаточно. К недостаткам инструмента можно отнести невозможность обрабатывать дерево по углам.

Вибрационная

Этот инструмент оснащается подошвой в виде прямоугольника или треугольника. При его работе происходят движения по кругу, устройство вибрирует. Этот вид инструмента является отличным вариантом для чистовой отделки, под лакировку, перед окрашиванием. Оно отличается невысоким уровнем производительности. Машинка, что оснащена прямоугольной платформой, способна обработать значительные площади материалов, но она не дает возможности зашлифовать дерево около стены или вертикальной поверхности. Вариант с треугольной платформой идеален для углов и труднодоступных мест.

Осциляционная

Устройство не относится к шлифовальным машинам по дереву, но может выполнять их функции. Инструмент имеет такую возможность шлифовки, которая не присуща другим шлифмашинкам. При установке треугольной платформы для шлифования устройство способствует обработке поверхностей в углах и труднодоступных местах. К возможностям машины относится не только удаление дерева, но и клея с поверхности.

Процесс сборки станка, чтобы сделать его максимально качественным

Таким образом, современный станок для шлифовки вполне можно выполнить и своими руками, но с учетом того, что бруски должны быть изготовлены из березы либо из сосны. Наиболее значимые элементы для качественной обработки изделий склеиваются клеем ПВА, а монтаж агрегата не обходится без шурупов разного объема.

При этом склеивание может быть двух несложных кусков досок ДСП, которые соединены петлями. Лучше всего скреплять болтами марки М6.

Днище машинки держится на брусчатых станах, которые прежде подгоняют к габаритам станка, прикрепляя затем небольшие куски каучука для сохранения равновесия агрегата во время функционирования. С передней части шлифовальный агрегат крепят еврошурупами для изготовления мебели к стану и для обработки изделия.

Это наиболее удобный способ изменять высоту стеллажа в случае необходимости – гораздо легче, чем, если бы использовались гвозди. Это помогает выставить плоскость для шлифовальной обработки в нужном направлении.

Конструирование самодельного ленточного шлифовального станка

Устройство шлифовального станка.

Главные части станка следующие:

• Мотор или двигатель с приводом, работающий на электричестве.
  Привод лучше устанавливать рядом с ведущим роликом главного диаметра.
• Основание или станина.
  Часто фиксируется прямо на полу, иногда эта штука ездит на колесиках – это как вам удобнее и нужнее.
• Два натяжных катка – ведущий и ведомый.
  Делать из металла или очень прочной древесины с тонким слоем прокладочной резины для предупреждения проскакивания ленты на роли или барабан.
• Пружина и рычаг для системы натяжки ленты.
  Пружина прижимная, а рычаг крепится к основанию и ведомому катку.
• Основание для размещения мотора с приводом.
• Для ленты с абразивом нужно использовать бумагу или ткань.
  Ее ширина может быть самой разной – в диапазоне от 5-ти до 30-ти см. Уровень зернистости – от 80-ти.
• Металлические трубы толщиной от 2-х мм и больше.
• Металлические уголки в соответствии с размерами станка.
• Специальная магнитная подставка для металлических деталей.
• Направляющие типа рельсовых.

https://www.youtube.com/watch?v=GwylmVI7PG8

Схема устройства шлифовального станка.

Этапы работы:

1. Делаем каркас основания или станины.
   – режем уголки по размерам станины;
   – свариваем каркас и уголки;
   – фиксируем внизу рамы плиту из ДСП для снижения вибрации при работе.
2. Мастерим рабочую поверхность.
   – вырезаем по размеру стальной лист и привариваем его прямо к основанию;
   – привариваем рельсовые направляющие к верхней части каркаса;
   – делаем каретку из уголков с колесиками для передвижения по направляющим станины;
   – с обеих сторон рабочей поверхности монтируем и фиксируем опоры из подшипников;
   – фиксируем винт с ручкой на каретке;
3. Фиксируем электрический двигатель систему подъема рабочей зоны.
4. Закрепляем опоры передач.
5. Устанавливаем ленту с абразивным покрытием.
   – отрезаем ленту с запасом в несколько сантиметров под углом в 45°;
   – склеиваем ее внахлест с промазкой клеем стороны со смытым водой абразивом;
   – сушим место склеивания феном;
6. Готовимся к тестовому пуску станка.
   – обрабатываем все детали станка машинным маслом;
   – подводим электрическое питание;
   – делаем пробным запуск.

Виды деревообрабатывающих станков

В настоящее время существуют многочисленные типы шлифовальных станков, которые предназначены для выполнения различного рода работ с древесиной. Они отличаются своей конструкцией, предназначаются для бытового и промышленного использования. Можно с легкостью подобрать как узкоспециализированные модели, так и универсальные станки, которые предназначены для комплексной обработки древесины.

Дисковые агрегаты

Рабочая поверхность у выполненных своими руками шлифовальных станков по металлу и дереву выполнена в виде островного металлического диска, на который крепится абразив. Благодаря своей простоте конструкции и универсальности использования оборудование этого типа получило сегодня широкую популярность на рынке.

Состоит такой станок из электромотора, на ось которого надевается круг с закрепленной рабочей поверхностью. На рабочую ось крепятся абразивные насадки и шлифовальная бумага, которая позволяет осуществлять обработку деревянных заготовок. Несмотря на простоту конструкции, такие станки отличаются универсальностью использования, могут выполнять качественную обработку древесины, придавая заготовкам идеально ровную и гладкую поверхность.

К преимуществам плоскошлифовальной техники относится:

• Универсальность использования.
• Эффективность.
• Надежность.
• Простота конструкции.

Особенностью оборудования этого типа является возможность регулировки скорости обработки деревянных заготовок без изменения показателя числа оборотов рабочего элемента. При работе с таким станком можно перемещать заготовку по радиусу круга, что и позволяет изменять интенсивность обработки изделий. На периферии диска линейная скорость будет выше, что позволяет существенно ускорить и упростить обработка древесины. А вот внутри круга, где линейная скорость ниже, выполняется финишная шлифовка со снятием тончайшего слоя древесины.

Ленточные установки

Ленточные плоскошлифовальные станки имеют два вала, между которыми натянута непрерывная лента наждачной бумаги. Обработка заготовок производится путем воздействия на них наждачной бумаги, которая снимает тонкую стружку с деревянных заготовок, придавая им идеально ровную гладкую поверхность. Рабочая поверхность у тарельчатых машинок может быть вертикальной и горизонтальной, при этом отдельные модели позволяют изменять направление движения ленты. С помощью такого оборудования можно осуществлять обработку изделий большой длины, выравнивая их торцы. Простота конструкции позволяет изготовить своими руками ленточную шлифовальную машину для бытового использования.

Барабанные модели

Основное назначение агрегатов этого типа — это горизонтальное выравнивание с использованием фуганка. Этот тип оборудования применяется преимущественно в промышленных цехах, что объясняется сложностью его конструкции и узкой специализацией барабанных агрегатов. С помощью шлифовальных барабанных станков изготавливаются и обрабатываются деревянные однотипные изделия с одинаковой толщиной.

Изготовление дискового шлифовального станка

Дисковый станок считается самым простым в изготовлении. Принцип его работы напоминает обыкновенный электрический наждак. Сборка шлифовального станка представлена инструкцией с пошаговым фото:

Силовой установкой станка выступает трехфазный электродвигатель. Такой выбор не случаен, так как перемена фазы при подключении позволяет организовать реверс. К сети 220 В мотор можно подключить через конденсаторы.

Рабочий диск выпиливают из фанеры толщиной 1,5 см. Две одинаковые заготовки склеивают между собой. В итоге получается диск толщиной 3 см. Строго по центру сверлят отверстие, диаметр которого равен толщине вала электромотора.

Для сборки станины лучше использовать обрезную доску, а направляющие и рабочий стол выпиливают из фанеры толщиной 1,5 см. Дерево для изготовления станка лучше подойдет, чем металл. Древесина гасит вибрации мотора.

Рабочим диском можно шлифовать и даже затачивать

Важно правильно подобрать абразивные материалы. Они должны быть на липучке и соответствовать своему назначению

Если нужно шлифовать изделие из камня или гранита, на рабочий диск наклеивают алмазный круг «Черепашка».

Чтобы отшлифовать деревянную заготовку, на рабочий диск приклеивают круг из наждачной бумаги.

Аналогичные круги на липучке есть по металлу. На таком диске можно затачивать ножи, топоры и другой инструмент.

При конструировании дискового шлифовального станка важно позаботиться о безопасности. Сверху вращающийся рабочий диск закрывают защитной аркой

На рабочем столе предусматривают регулирующуюся пятку, служащую упором для обрабатываемой детали.

Столешницу станка не стоит вскрывать лаком или красить. Со временем неравномерно стершееся покрытие создаст трудности перемещения обрабатываемой заготовки.

Сферы использования

Гриндер хорош и полезен везде, в том числе в домашнем хозяйстве – от грамотной заточки ножа высокого качества или портновских ножниц до шлифовки сложной детали из металла или другого «трудного» материала. Иными словами, инструмент нужный, в хозяйстве пригодится.

Тем более, что смастерить его своими руками вполне реально. Для этого вовсе необязательно иметь специальное оборудование и солидный профессиональный опыт.

Повозиться, конечно, придется, но зато вы сделает именно то, что вам нужно и, что весьма немаловажно, сэкономите серьёзную сумму денег вплоть до нескольких тысяч американских долларов

Подведем итоги

Самодельный шлифовальный станок требует достаточного места в мастерской и нуждается в значительных количествах абразива. Принимая решение о самостоятельном изготовлении такого устройства, следует тщательно взвесить необходимость этого и свои возможности.

Существуют три вида конструкции:

• Дисковые станки. Просты в изготовлении, могут быть сделаны из циркулярной пилы.
• Барабанные. Компактные устройства, оптимальные для шлифовки кромок деталей вогнутой формы.
• Ленточные. Способны шлифовать плоскости, обеспечивают высокое качество поверхности. Являются наиболее сложными в изготовлении из-за большого количества специфических узлов и деталей.

Изготовление станка потребует использования определенных инструментов и материалов, выбор которых обусловлен возможностями владельца. Полностью обойтись своими силами не получится, некоторые узлы придется заказать у токаря

Важно обеспечить невысокую скорость движения абразива, чтобы не создавать опасности получения травм или разрушения заготовок

• Дровокол своими руками. Виды устройств и инструкции
• Система автоматического полива газона. Монтаж и устройство своими руками

Заключение

Дерево можно обрабатывать как ручным, так и стационарным оборудованием. К первой группе относятся инструменты, которые можно найти в мастерской любого заботливого хозяина: дрель, «болгарка», вибрационная и ленточная шлифмашинки для дерева. Их очень хорошо применять для полировки полов, стен и других масштабных конструкций.

Если же вам необходимо выполнить точное снятие древесины с определённых деталей, то в этом случае понадобится один из рассмотренных выше станков.Видео в этой статье предоставит дополнительные материалы.Делайте свой выбор согласно ситуации.

Работа за барабанным шлифовальным станком по дереву
