Как сделать ручную лебедку своими руками: 3 рабочих варианта для мастерской

Виды ручных лебедок

По сути, деление моделей на самодельные и заводские, импортные и отечественные – это классификации лебедок. Разделить их можно и по типу крепления.

Есть аппараты, фиксирующиеся на стенах, на земле и комбинированные. Но, основная классификация связана со строением, типом механизма лебедок:

№1 Рычажный механизм может работать без фиксации. Соответственно, не нужно искать основание, способное, как и лебедка, выдержать солидную нагрузку.

Плюсом, свободное крепление позволяет применять аппарат и по горизонтали, и по вертикали. Главный в конструкции рычаг. Он, запускает храповый механизм, вращающий вал лишь в одну сторону.

Минус конструкции – малая намотка троса на барабан. Более 6-ти метров в моделях класса не встретить. Зато, лебедка ручная рычажная – рекордсмен грузоподъемности. Именно среди аппаратов с рычагами встречаются тягающие по 10 тонн.

Такие лебедки солидны в размерах, применяются в промышленности, на стройках. Большинство же рычажных образцов миниатюрны, закупаются для бытовых нужд.

Подвидом рычажной лебедки считается монтажно-тяговая. В ней отсутствует барабан. Это делает модели компактными и снимает ограничение по длине каната. Встречаются предложения с 20-25-метровыми тросами.

Зажимаются они кулачками на корпусе. Расположены зажимы друг напротив друга, обеспечивая равномерную нагрузку на трос. Тот, в итоге, дольше служит. К тому же, есть функция блокировки кулачков рычагом.

Последний защищен срезным штифтом. Устройство совершеннее прочих рычажных лебедок, набирает популярность.

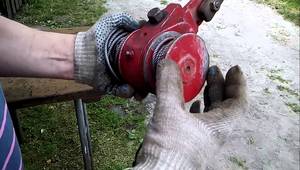

№2 Барабанный механизм работает только от опоры. Рассчитан на горизонтальное передвижение грузов. Если переместить их нужно под углом в 45 градусов, лебедка ручная барабанная крепится на высоте 15 сантиметров от земли.

Это минимум. Если передвигать груз предстоит под большим углом, аппарат поднимают на 65 сантиметров. Кроме опоры, работают рукоять, редуктор и барабан.

На последнем, как правило, десятки метров троса. Поэтому модели серии еще называют тросовыми. Вместо рычага движение задает вращающаяся рукоять.

Через редуктор она передает импульс на барабан, а тот задает тяговую силу. Если она чрезмерна, срабатывает стопор. Это обезопасит в моменты внезапного падения грузов. Они могут весить от 250-ти кило до 5 тонн.

Подклассификации лебедка ручная тросовая обязана разным типам привода. Наименее надежным считается :

-Червячный. В нем есть винтовая шестерня и основная. Последняя закреплена на барабане, вращается винтом. Механизм имеет автостоп и позволяет двигать груз в любом направлении, проще говоря, работает на реверсное движение. Радует и сила привода, компактность механизма. Но, плюсы перекрывает быстрый износ за счет активного трения в червячной паре. Снижая нагрузку, приходится постоянно смазывать ее. Без смазки червячные приводы часто клинет.

-Односкоростной шестеренчатый привод представляет большую шестеренку на барабане и рядом с ней малую передающую. Конструкцию еще именую зубчатой. Передаточное отношение высчитывается от количества зубцов на шестеренках. Ведущая из них монолитно скреплена с валом, а к нему фиксируется рукоять.

Если ее плечо длинное, для тяги нужно приложить минимальное усилие. Короткие рукояти заставляют попотеть. Зато, механизм надежен и долговечен, в горизонтали тягает по 2-3 тонны, а в вертикали несколько центнеров.

-Многоскоростной шестеренчатый привод. В таком несколько пар шестеренок. Учитывая, что каждая увеличивает коэффициент усилия в десятки раз, привод самый мощный. Но, скорость вращения барабана, свойственная при 1-ой паре шестерней, теряется.

Приемлемый ритм набирается с тяжелыми грузами от тонны весом. Если же задумано поднять ведро с гравием, процесс будет затяжным. Выручает функция блокировки шестерней. Можно застопорить определенные пары. Учитывая сие, цепная лебедка ручная с многоскоростным приводом – верх совершенства в своем классе.

Как видно, от нюансов строения лебедки зависит сфера ее применения.  Есть даже отдельная классификация по назначению установок. Ее рассмотрим в отдельной главе.

Цена вопроса

Многие не могут определиться с тем, стоит ли приобрести готовую лебедку или изготовить ее своими руками. Если есть собственный гараж и определенные слесарные навыки, с созданием самодельной конструкции не должно возникнуть проблем. Создаваемая самодельная лебедка состоит из нескольких основных элементов:

Стартер, к примеру, от автомобиля ВАЗ 2101. Встречается он часто, приобрести механизм можно очень дешево

При выборе стартера следует уделить внимание его техническому состоянию. Если во время эксплуатации он подвергался перегреву, то есть вероятность, что он прослужит недолго.
Редуктор в корпусе от электрической дрели

Дрель отечественного происхождения обойдется дешево, особенно вариант исполнения с перегоревшим электрическим двигателем. Стоит уделять внимание моделям с высоким показателем мощности, так как они будут обладать износостойким редуктором.
Станина может быть изготовлена из металлических пластин и швеллера. Очень часто в гараже можно встретить требуемое количество металла для изготовления станины. Создаваемая конструкция должна иметь отверстия, которыми она будет крепиться к бамперу или другому элементу автомобиля.
Ось для барабана придется приобрести отдельно в пункте приема металлолома. Не стоит забывать о том, что вал должен иметь шестерню. Кроме этого, уделяется внимание прямолинейности центральной оси, так как изгиб вала приведет к биению и другим проблемам.

В магазине придется купить только трос с крюком. С учетом этого можно сказать, что самодельная лебедка обходится практически даром, в то время стоимость покупного варианта исполнения может достигать несколько десятков тысяч рублей.

Самодельная лебедка на Ниву

Каким-то серьезным образом сборка и установка лебедки на «Шевроле Нива» не отличается от таких же работ по другим внедорожникам. Из особенностей «Нивы» можно отметить ее легкий вес, поэтому рекомендуется, чтобы тяга лебедки была 3-3,6 тонны. Иногда советуют ставить механизм с тягой 4 тонны, но это будет тянуть переднюю часть автомобиля вниз во время езды. Если планируется большой путь по бездорожью – необходим запасной аккумулятор (для электролебедки).

Высота расположения самой роли не важна, поскольку вектор приложения силы нагрузки зависит от расположения роликов, через которые проходит трос.

Инструкция по изготовлению

На изготовление рассматриваемого устройства уходит относительно небольшое количество времени. Конструкция состоит из нескольких блоков, устанавливается и самовытаскиватель, но не всегда. Инструкция по изготовлению лебедки выглядит следующим образом:

1. В качестве основного механизма применяется стартер от «Жигулей». Он идеально подходит для того, чтобы создавать требующееся усилие. Кроме этого, подобный стартер обходится практически даром.
2. В верхней части создаваемого устройства устанавливается втягивающее реле с силовыми контактами. Они требуются на тот случай, если будет оказываться высокая нагрузка.
3. Для того чтобы лебедка была компактной, подбирается редуктор от небольшой дрели. Найти этот механизм довольно просто, так как на рынке встречается огромное количество сверл со сгоревшим электрическим двигателем. Особых требований к редуктору не предъявляется, главное, он должен быть надежным и мощным.
4. Проводится сопряжение вала редуктора с ответной частью стартерного мотора. Для этого применяется метод электросварки, который позволяет получить качественное и надежное неразъемное соединение.
5. Специалисты не рекомендуют проводить установку демпферов. Это связано с тем, что на ось всегда во время работы воздействует серьезная нагрузка. Применяемое демпфирующее устройство находится в замкнутом положении, поэтому оно может сломаться.
6. Для увеличения передаточного отношения применяется стартер с планетарным редуктором. Сложность конструкции определяет то, что приспособить ее к поставленной задаче не так просто, как обычный вариант исполнения.
7. Корпус редуктора должен быть прочно соединен с корпусом электрического двигателя. Для защиты лебедки от воздействия окружающей среды создается специальный корпус, желательно разъемного типа. Во многих случаях рекомендуют создавать именно разъемную конструкцию, так как время от времени нужно проводить обслуживание подшипников мотора и механизма редуктора.
8. Следующий шаг заключается в создании барабана. Именно на нем будет проводиться наматывание троса. Изготовить барабан можно в домашних условиях из трубы, которая имеет диаметр около 180 мм и толщину стенок 2−3 мм. При меньшей толщине стенок труба может сильно деформироваться.
9. Для фиксации троса на барабане он должен иметь щеки. Изготавливаются они просто: вырезаются из стальной пластины, после чего создаются отверстия для размещения вала. Щеки привариваются к барабану по сторонам.
10. В качестве силового вала применяется элемент конструкции списанной электрифицированной задвижки. Она довольно часто применяется при создании нефтепроводов. Для передачи вращения устанавливается пара шестерен.
11. Все применяемые элементы должны быть надежно сварены между собой. Это связано с тем, что даже незначительный дефект может привести к появлению трещины. Слишком высокая нагрузка станет причиной выхода механизма из строя в самый ответственный момент.
12. Для крепления лебедки создается станина, при изготовлении которой используется швеллер и стальная пластина с толщиной не менее 5 мм. Уголок крепится с нижней части для того, чтобы сделать конструкцию более жесткой.
13. Боковые стенки изготавливаются при применении листового металла толщиной 3−5 мм. Тонкие листы могут деформироваться при сильном натягивании троса.
14. Наиболее ответственная часть конструкции представлена креплением оси барабана. Именно на нее будет передаваться высокая нагрузка. Для фиксации оси рекомендуется использовать подшипники с подиумами. Они обладают высокой устойчивостью к механическому воздействию. Встретить подобные подшипники можно в цехах заброшенных заводов или в пунктах сбора металлолома. Если были найдены обычные подшипники, то к бортикам приваривается обойма.

Как своими силами сделать лебедку?

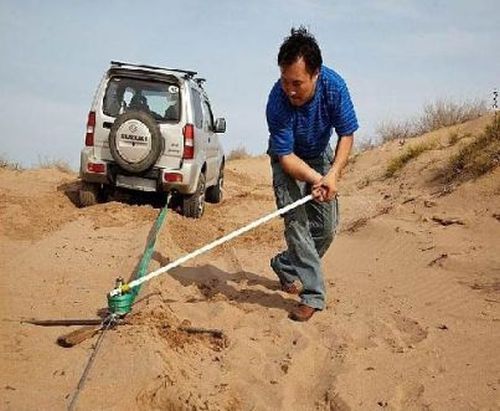

Приведенные выше сведения позволяют оценить, насколько удобным и полезным может оказаться подобный механизм, особенно в экстремальной ситуации при езде по бездорожью. Если ваш автомобиль застрял, ничего другого не остается, как вытаскивать, и в этом случае может оказаться полезной изготовленная на месте своими руками лебедка из подручных средств. Один из ее вариантов изготовления приведен на фото.

Основу составляет ось, в качестве которой может выступать прочная палка, лом, монтажка и т.д. Ее забивают в землю или крепят любым возможным способом. На нее надевается кусок трубы, выступающий в качестве барабана. Один конец троса обматывают вокруг отрезка трубы, и под один из витков вставляют рычаг, в роли которого может использоваться крепкая палка, лопата, монтажка и т.д. Второй, конец троса крепится на автомобиль. Так своими руками при необходимости можно сделать лебедку из подручных средств.

Выше описан не единственный вариант, как можно сделать автомобильную лебедку своими руками. Ничего удивительного в этом нет, ведь подобное устройство очень полезно, особенно для «джиперов», но вот цена его в продаже порой бывает запредельной. С ней в первую очередь и связаны многочисленные попытки своими руками, в том или ином виде изготовить самодельную автомобильную лебедку.

И надо сказать, что порой самодельные механизмы бывают очень интересными, подтверждением чего может быть видео, на котором представлена сделанная своими руками не электрическая, а лебедка на колесе.

Для автомобилей, эксплуатируемых в городской черте, лебедка является вещью экзотической. А вот для настоящих вездеходов, для которых бездорожье – дом родной, это вещь номер один.

И нет ничего удивительного в постоянном интересе к подобным устройствам, а также многочисленных попытках сделать своими руками автомобильную лебедку.

Лебёдка из стартера своими руками: чертежи, фото изготовления

Самодельная лебёдка из стартера: чертежи электролебёдки, фото изготовления самоделки своими руками.

Для изготовления самодельной лебёдки автор использовал стартер от ВАЗ 21015. Двигатель от стартёра авто рассчитан на кратковременную работу и быстро перегревается, но вполне подходит для изготовления электролебёдки.

Также нам понадобится понижающий редуктор от перфоратора, найти редуктор можно на блошином рынке, в данной самоделке автор взял редуктор от старой дрели советского производства с передаточным числом 1 х 20.

Вал двигателя нужно соединить с валом редуктора, сделать это можно с помощью переходной муфты и шплинтов или просто приварить их сваркой.

Собран в единый корпус.

Теперь сделаем барабан для лебёдки из куска металлической тубы и листового металла толщиной — 3 мм.

В трубе закреплён болт под крепление троса.

Из металла вырезаем два круга с отверстием по середине и привариваем их к трубе.

К барабану нужно приварить шестерню с валом. В этой самоделке вал с шестернёй взят со списанного механизма задвижки нефтепровода.

Барабан вращается на двух подшипниках которые приварены к крышкам станины лебёдки.

Барабан с шестернёй в сборе.

Как вариант можно взять чертежи барабана ручной лебёдки.

Чтобы трос не слетал с барабана к корпусу лебёдки привариваем направляющую проушину.

Редуктор закреплён на станине лебёдки, автор прикрепил редуктор с помощью трубного клуппа под нарезку резьбы.

Сопоставляем шестерёнку вала редуктора с шестерёнкой барабана. Передаточное число шестерни 1 х 5.

Схема подключения реверса на лебёдке.

Наматываем трос на барабан, толщина троса 6 – 10 мм.

Совет! Не подключайте электролебёдку к автомобильному аккумулятору при выключенном двигателе, аккумулятор разрядится за несколько минут.

Также нельзя цеплять за металлический трос автомобиль от которого запитана электролебёдка, как вариант можно воспользоваться тканевым тросом или переделать щёточный узел на электродвигателе, изолировать массу на самой лебёдке.

Самодельная лебёдка из стартера спокойно вытащит легковой автомобиль из грязи в том числе и УАЗ «буханку».

Автор самоделки: Николай Евдокимов.

Интересное видео: автор показывает свою самодельную лебёдку из стартера ВАЗ 21010

Как сделать ручную лебедку из подручного материала

Вес предметов бывает таким, что одному, а то и впятером, сдвинуть их с места вручную не получается, а надо. В таких случаях пригодится самодельное приспособление для подъема тяжестей или их перемещения. Ручная лебедка — самое востребованное устройство в таком деле. Для гаража ручную лебёдку своими руками сделать совсем нетрудно даже в домашних условиях. Но сначала нужен расчет и чертеж механизма.

Общим у блочка для подъема груза и строительного крана является использование идеи увеличения силы – правила рычага. Для того чтобы уравновесить груз на короткой стороне рычага, нужно приложить к длинной его стороне усилие меньше настолько, насколько короткое плечо меньше длинного. Соотношение сил на концах рычага называется передаточным числом.

Использование закона Архимеда воплощается в разные подъемные механизмы, а как — зависит от назначения подъемника. Конструкции различаются по передаточному числу, принципу передачи усилия, мобильности, прочности, используемой энергии. Самые востребованные для самостоятельного изготовления виды:

• полиспасты;
• барабанные конструкции;
• рычажный механизм.

Чтобы выбрать вид устройства, необходимого для конкретных работ, стоит ознакомиться с их возможностями и ограничениями.

Проще этого устройства для перемещения тяжелых предметов есть только металлический лом. Главный элемент – колесо с фаской по середине внешней поверхности, ось которого закреплена на потолочной балке.

Через него можно перекинуть таль, и подъемник с передаточным числом 1 к 1 готов.

Для увеличения рычага пропустим таль еще через одно незакрепленное колесо, ось которого соединена с грузом, а таль закрепим наверху конструкции.

  Виды абразивной наждачки по зернистости и обозначению

Наиболее компактны конструкции с одноосным расположением колес. В конструкции таких устройств две обоймы колес. Изучив чертежи полиспаста, своими руками собрать его не составит труда. Потребуются две обоймы:

1. траверса;
2. скоба для переноски;
3. щека для монтажа деталей;
4. колесо (блок);
5. упор;
6. подшипник;
7. втулка;
8. ось;
9. держатель оси;
10. масленка для подшипников;
11. ограничитель тали;
12. гайка;
13. подшипник;
14. щека.

Конец тали закрепляется на одной из обойм.

Кроме того, для сгибания троса на каждом колесе тратится сила, снижая КПД устройства. Можно снизить эти потери, увеличив диаметр колес, но одновременно произойдет увеличение веса и габаритов полиспаста.

Этих недостатков нет у другого вида подъемников.
