Лаги в конструкции полов

Организация трехслойной начинки

Сверху готовых столбиков укладывается пароизоляция с целью противостояния конденсату. Мембрана растягивается в 2 или 3 слоя, но пленку с толщиной в 3 мм допускается натянуть без повторения. Поскольку звукоизоляция тоже важна, не следует игнорировать размещение шумопоглащающего материала.

Роль утеплителя выполнит одна из базальтовой или стекловолокнистой версий, или материалы нового поколения, изготовленные по технологии вспененной основы.

Произвольная укладка лаг непозволительна. Путь прохождения света — решающий фактор для направляющего вектора размещения досок. Так, в прихожей половицы замащиваются по линии перемещения, в спальне — параллельно потоку, льющемуся из окна.

Половицы размещаются перпендикулярно лаг. Если в дизайнерском проекте предусмотрена укладка ламината, фанера составляет основу черновой поверхности.

Плюсы и минусы

Конструкция пола с использованием лагов представляет собой «пирог», состоящий из нескольких слоев, каждый из которых несет свою функциональную нагрузку. Сначала на перекрытия укладывают лаги, выполняют дощатое основание, укладывают пароизоляционную мембрану, утеплитель, гидроизолирующую пленку, финишное основание. Чаще всего сейчас такие конструкции применяются в частных деревенских домах, но определенное время назад полы на лагах устанавливались и в квартирах (особенно в панельных домах 1960-1970 гг. постройки).

Также деревянный пол на лагах делают на лоджии или на балконе, если хотят, чтобы это помещение было теплым. В ванной комнате или в туалете, то есть в помещениях, где высока вероятность протечек, которые негативным образом могут повлиять на деревянные конструкции, чаще всего устраивают основание в виде бетонной стяжки.

Основные преимущества пола на лагах:

• Доступность материала. Поскольку лаги, как правило, делаются из древесины – относительно недорогого материала, то устройство такой конструкции обойдется сравнительно недорого.
• Экологичность материала. В загородном доме большинство из нас хотело бы быть ближе к природе, поэтому наилучшим вариантом для удовлетворения таких потребностей считается древесина.
• Нагрузка на перекрытие или грунт распределяется равномерно.
• Такая конструкция дает возможность сэкономить средства, и не выполнять какое бы то ни бетонное основание.

Конструкция с применением лагов универсальна, поскольку на нее можно укладывать как деревянные, так и любые другие напольные покрытия.
Технология устройства такого основания довольно проста и доступна для выполнения собственными силами.
Деревянные балки имеют значительно меньший вес по сравнению с бетонным основанием

Это имеет немаловажное значение, когда пол устраивается на вторых и более высоких этажах. Пол на лагах не сильно увеличит нагрузку на перекрытие.
Если основание имеет уклоны, то с помощью специальных подложек под лаги можно легко решить эту проблему без дополнительных затрат

В случае же с бетонной стяжкой, это повлекло бы за собой выполнение дополнительных работ и приобретение материалов, что привело бы к значительному удорожанию конструкции.

• Удобная конструкция для утепления. Именно поэтому такая схема устройства пола чаще всего используется на первом этаже загородного дома. На втором и последующих этажах она также может иметь место (только здесь слой утеплителя меняют на звукоизолирующий материал).
• Удобная конструкция для расположения коммуникаций. В полах по лагам можно проложить все необходимые для частного дома сети: водопровод, канализацию, электричество. При этом в случае необходимости к ним без труда можно будет добраться.
• Вентилируемое подполье. Поскольку между лагами и основанием остается свободное пространство, оно оказывается вентилируемым, что обеспечивает благоприятные условия микроклимата для жильцов дома.

Но при правильном монтаже, организации достаточного уровня вентиляции в техническом подполье, использовании качественных паро- и гидроизолирующих материалов этот «минус» легко сводится к минимуму.

Преимущества пола на лагах

Основные преимущества устройства пола в деревянном доме на лагах – это возможность получения практичной и ровной поверхности. Кроме этого, достигается:

• равномерное распределение нагрузки на всю площадь опоры;
• хорошая звуко- и теплоизоляция при условии применения современных материалов для закладки между лагами (а также балками перекрытия, если используется именно балочная система);
• выравнивание поверхности под чистовое покрытие. Для этой цели брусья монтируются с использованием уровня на подпорках для компенсации неровностей;
• вентиляция подпольного пространства и возможность прокладки в нем инженерных коммуникаций;
• при устройстве не сплошного, а блочного (половая доска, паркет без наклеивания) настила возможен ремонт любых элементов настила и их опоры;
• экономия средств и сил благодаря относительной дешевизне материала и простоте монтажа.

Недостатки настилаемых на брусьях полов:

значительный подъем высота уровня чистового пола (до 10…20 см);
нельзя устраивать отопление по системе «теплого пола», причем это касается как водных, так и электрических систем. В первом случае потребуется дополнительная работа по устройству стяжки и, соответственно, дополнительный подъем уровня чистового настила. Во втором – велик риск короткого замыкания и возгорания древесины

Кроме того, дерево плохо проводит тепло, такое отопление будет нерационально;
несмотря на видимую простоту монтажа лаг пола требуется большое внимание к технологии укладки как самих опорных брусьев, так и настила на них. При несоблюдении технологического процесса возможна деформация, расхождение стыков, скрип и прочие дефекты.

С учетом перечисленных плюсом и минусов, можно подвести итог: лучше всего зарекомендовали себя полы на лагах в частных постройках, старых домах с высокими потолками и зданиях, возведенных на грунтовом основании.

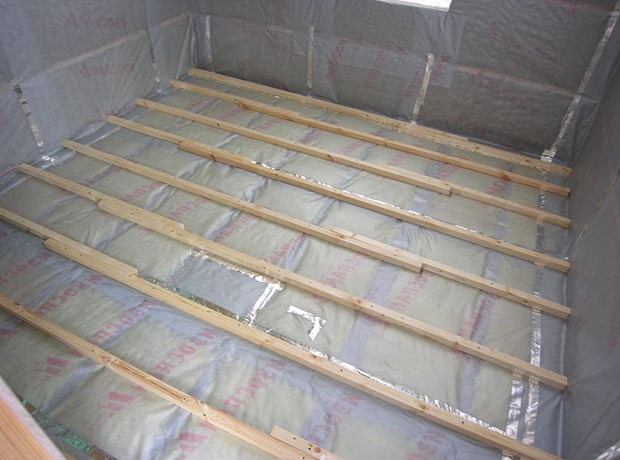

Лаги и контробрешётка

При установке лаг их располагают с шагом, соответствующим формату используемого утеплителя. Чтобы избежать частого монтажа опорных столбов, можно использовать систему перекрёстных лаг. В этом случае нижние брусья имеют сечение с равными сторонами и выполняют основную несущую функцию. Верхний ряд имеет каркасное устройство: доски, поставленные на ребро, формируют продольные ячейки, удобные для закладки утеплителя определённой ширины и крепления досок настила.

Если дом расположен на плитном фундаменте, то несущая система пола имеет простейшее устройство. Лаги формируются одним каркасным рядом, который закреплён анкерами к бетонному основанию. Плоскость монолитной основы формирует дно для ячеек под утеплитель, обеспечивая его надёжную фиксацию.

При устройстве пола по грунту подобной опорной плоскости не имеется. Один из вариантов её устроить — выполнить насыпку лёгким пористым материалом, таким как вспученный перлит или керамзит, до нижнего уровня лагов.

В ином случае лаги, формирующие ячейки для утеплителя, снабжаются продольными упорами. Брусок примерно 25х25 мм прикручивается саморезами в нижней части каждой лаги, формируя параллельные уступы. На них укладывается сетка из дранки или тонкая обрезная доска, за счёт которой и обеспечивается поддержка утеплителя.

1 — черепной брусок; 2 — лага пола; 3 — сетка; 4 — пароизоляция; 5 — утеплитель; 6 — доска пола

Важно знать, что поскольку набитые бруски немного «съедают» пространство ячеек пола, оставшейся высоты может быть недостаточно для размещения утеплителя такой толщины, которая предусмотрена теплотехническим расчётом. В этом случае бруски такого же размера набивают поверх рёбер каркасной системы. Они могут располагаться параллельно или поперек верхнего ряда лаг, в последнем случае обеспечивается дополнительный зазор для проветривания утеплителя

Они могут располагаться параллельно или поперек верхнего ряда лаг, в последнем случае обеспечивается дополнительный зазор для проветривания утеплителя.

Выбор материала

Перед тем, как установить лаги для пола, необходимо тщательно выбрать материал, оценить качества и понять, сколько его необходимо для конкретной комнаты или дома. Обычно в качестве материала используется древесина хвойных деревьев. Она не просто износостойка, но и отличается устойчивостью к процессам гниения. Брус делают из ели, пихты и сосны.

Особенно ценится лиственница, которая меньше всех подвержена процессам гниения. Сосна и ель меньше стоят, поэтому более популярны.

Использование лаг для обрешёткиИсточник masterovoi.ru

Стоит обращать внимание на то, что лиственные породы не столь прочны к изгибам, поэтому большие нагрузки на них могут привести к повреждению. Особенно не рекомендуются к использованию породы мягколиственные такие, как тополь или липа

Важно обращать внимание на влажность материала, поскольку от этого показателя зависит и то, насколько дерево просушено, и то, как хорошо оно будет служить. Оптимальный предел – 12%, допускают также до 20%

Способы определения влажности материала

Визуальный. Характеризуется внешним осмотром бруса и подведением итогов. Характеристики:

• звук при ударе о сухой брус звонче;
• фрезерование бруса: на брусе с нормальным значением влажности не остаются следы возле отверстия, пересыщенный материал может дымить, а влажный оставляет мокрые следы вокруг места сверлений;
• рубанком снять стружку с породы: влажная мнётся, у сухого крошится.

Опытные пильщики могут определять уровень влаги в материале лишь взглянув на трещины или цвет.

Бракованный брус повышенной влажностиИсточник storage.googleapis.com

Расчётный. Используется для точного определения процентного соотношения влаги в древесине. Метод основывается на сравнении секции бруса в два этапа, до сушки и после её окончания.

Этапы определения:

1. Необходимо вырезать пробный сегмент в размере примерно 2 см. Надрез делают на расстоянии от бруска за 30 см и более.
2. Полученную секцию необходимо взвесить на сверхточных весах, погрешность должна быть до сотых г. Результаты записываются для сравнений.
3. Этот отрезок необходимо поместить в камеру постоянной температуры на сушку. Высыхание происходит при 100оС.
4. Процесс сушки длится примерно 5 часов, после чего производят взвешивание. Результаты записываются для сравнения.
5. После чего измеряют вес сегмента каждые 1-2 часа. Измерения продолжаются до тех пор, пока вес не оставит снижение. Все показания записывают.

С помощью формулы можно высчитать влажность материала.

W = (m – m_о) × M_о × 100%,

где m – масса фрагмента дерева до сушки, m_о – масса фрагмента после высушивания.

Электронный. Наиболее точный и верный способ выяснения уровня влаги в дереве. С помощью прибора можно получить точное значение, достаточно лишь прислонить влагомер к брусу.

Влагомер для древесиныИсточник static-int.testo.com

Принцип работы заключается в зависимости электропроводимости и степени влаги внутри доски. Приборы бывают двух типов:

1. Контактные. Иначе их называют игольчатыми. Принцип заключается во вставлении иглы в древесину. После чего показания можно соотнести с таблицей корректировки температур, что поможет добиться верного определения уровня влажности.
2. Бесконтактные. Принцип работы заключается в проверке диэлектрической проницаемости. При этом, значения не нужно сверять с таблицей температуры, поскольку на работу такого прибора не влияют ни температурные показатели воздуха, ни брусков.

Использовать высушенные материалы наиболее выгодно, поскольку они уже не будут деформироваться. Также у сухого дерева качества намного выше, это касается и прочности, и износостойкости материала.

Полы, которые изготовлены из непросушенного дерева, могут деформироваться, что станет причиной к смене всего покрытия.

Деформация мокрой доскиИсточник popularwoodworking.com

Деревянный пол по грунту

В случае с основанием в виде грунта, для качественного устройства деревянного пола необходимо предусмотреть своего рода гидроизоляционную прокладку между деревянными конструкциями и землей. Также необходимо заложить достаточное пространство для хорошей циркуляции воздуха в подполье для защиты деревянных конструкций от грунтовой сырости. То-есть, простыми словами, нужно соорудить основание из бетонных или кирпичных столбиков. А если расстояние между землей и лагами незначительное, то нужно провести дополнительную выемку грунта или вовсе отказаться от данной конструкции в пользу цементно-песчаной стяжки.

Не спешите хаотично сооружать столбики под лаги. На данном этапе проводятся расчеты. В первую очередь нужно определиться с толщиной половой доски, и исходя из нее задать шаг лаг. В следующей таблице приведены стандартные размеры досок и соответствующие им расстояния по центрам между лагами:

Толщина доски пола, мм	Расстояние между лагами, мм
20	300
24	400
30	500
35	600
40	700
45	800
50	1000

Определившись с шагом, можно переходить к выбору сечения бруса лаг. Выделим стандартные сечения бруса (мм):

• 50 х 50 мм.
• 50 х 100 мм.
• 100 х 100 мм.
• 120 х 120 мм.
• 100 х 150 мм.
• 150 х 150 мм.
• 200 х 250 мм.

Выбор сечения лаг необходимо проводить в комплексе определения количества подпорных столбиков. Для наглядности рассмотрим пример:

• Длинна лаги 6 метра.
• Доска пола толщиной 40 мм. Соответственно шаг между лагами 700 мм.
• Предполагается использовать брус сечением 100 х 100 мм.
• Нужно определить требуемое количество подпорных столбиков для лаги.

Решается эта задача с использованием простой программы расчета однопролетных деревянных балок по распределительной нагрузке.

Расчет бруса для лаг

Методом подстановки можно подобрать нужное сечение или, зная сечение определить оптимальное расстояние между опорами. Для получения нулевого прогиба задается расстояние между опорами (длинна пролета L) в 1000 мм (можно и больше). Зная данный параметр и длину лаги (6 метров) нетрудно просчитать нужное количество столбиков (7 штук).

Столбики для опоры лаги

Теперь можно переходить к разметке и подготовке мест под столбики

Важно учесть, что крайние ряды столбов, по которым будут уложены лаги вдоль стен, устанавливаются вплотную к ним, а крайние столбы каждого ряда — с отступом в пол кирпича. Для наглядности рассмотрим данный этап подробнее:

	1 — грунт.
2 — песчаная подсыпка.
3 — основание столбика.
4 — кирпичный или бетонный столбик.
5 — гидроизоляция.
6 — деревянная выравнивающая подкладка.
7 — лага.
8 — дощатый настил.

Столбы под лаги нужно устанавливать на плотный грунт или бетонное основание. Насыпной и неутрамбованный грунт для данной конструкции не рекомендован, так как из-за возможной осадки столбиков пол провиснет и будет зыбким.

Укладка лаг на основание

Деревянные лаги можно прикреплять к любому основанию, главное – соблюдать правила монтажа. Для осуществления работ по укладке обрешетки из лаг вам понадобятся сами брусья, электролобзик, уровень, шуроповерт и крепежные элементы. Электролобзик можно заменить ручной пилой.

Крепление лаг к бетонному полу подразумевает применение различных конструкций, который делятся на простые и регулируемые. Регулируемые элементы имеют в своей конструкции винты, с помощью которых можно выровнять лаги.

В качестве крепления обычно используются специальные анкера или саморезы. Теоретически можно вообще не закреплять брусья лаг, но тогда возникает риск разрушения конструкции пола из-за съехавшей в сторону лаги.

Кроме перечисленных инструментов могут потребоваться дополнительные устройства. Установка лаг для пола, производимая своими руками по бетону или грунту, требует дополнительной фиксации с помощью ручного перфоратора.

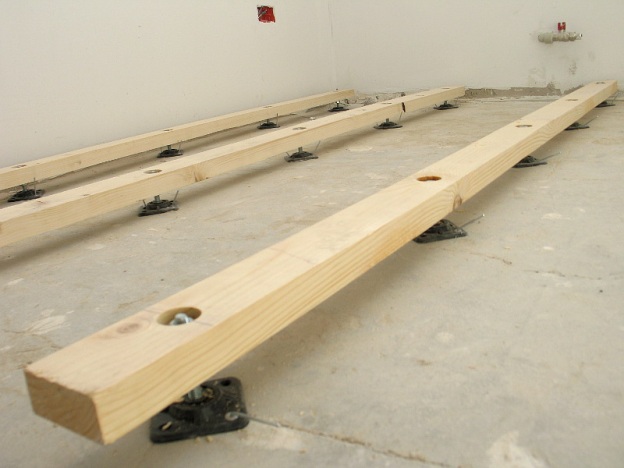

Регулируемые лаги.

Укладка лаг на грунт делается следующим образом. Сначала устанавливаются опорные столбы. Для этого роются ямы глубиной около 10 см, засыпаются песком и для хорошей усадки проливаются водой. На песок укладывается полиэтиленовая пленка, поверх которой на растворе возводится кирпичный столбик. Его длина и ширина обычно равна ребру кирпича. Готовые столбики накрываются рубероидом. На них без фиксации укладывается брус, затем лаги подшиваются оцинкованными уголками к стенам.

 Как положить лаги для будущего пола, если основой служат деревянные балки? Порядок работ зависит от того как укладывается брус на балки: поперек них или вдоль. Если брус кладется поперек балок, то лаги крепятся к балкам обычными саморезами подходящей длины.

В этом случае важно не только обработать лаги антисептиком, но и засверлить отверстия, иначе риск раскола бруска будет очень высоким. Если вы решили крепить брус вдоль балок, то для компенсации разницы в их высоте, лаги можно прикрепить не только сверху, но и подшить по бокам

Правильно выполнив все работы, вы сможете выровнять пол с наименьшей потерей высоты помещения

Если вы решили крепить брус вдоль балок, то для компенсации разницы в их высоте, лаги можно прикрепить не только сверху, но и подшить по бокам. Правильно выполнив все работы, вы сможете выровнять пол с наименьшей потерей высоты помещения.

Крепление лаг к бетонному полу производится следующим образом. Если вы проводите работы по монтажу пола на первом этаже здания, то перекрытие следует гидроизолировать полиэтиленовой пленкой. Можно использовать вспененный полиэтилен с фольгированным слоем. Этот материал обеспечит не только гидроизоляцию древесины, но и снизить потери тепла при дальнейшей эксплуатации помещения.

Брус раскладывается в соответствии с определенным ранее шагом лаг и выставляется по уровню. Для выравнивания основы для настила пола используют подкладки из фанеры и самих брусков. После этого лаги фиксируются к полу. Наилучшим вариантом является использование анкеров, монтируемых под отвертку. Есть и альтернативный способ укладки бруса на бетонный пол с использованием подставок. К плите перекрытия крепятся подставки, а к ним уже саморезами крепятся сами лаги.

При подготовке к монтажу пола важно правильно рассчитать длину и сечение лаг, а также продумать, какое расстояние потребуется закладывать между лагами пола. Если все параметры будут определены правильно, то при использовании качественного бруса и ответственном проведении всех работ по его укладке, ваш пол будет ровным и красивым, а также не будет прогибаться под тяжестью мебели и скрипеть при ходьбе

Как усилить половые лаги

Усиление лаговой системы производится для увеличения запаса прочности или
укрепления её отдельных участков при их повреждении.

Вариантов усиления несколько:

• монтаж
  одной или нескольких дополнительных опор под брусом, перед этим выровняв
  систему в горизонтальной плоскости при помощи домкрата;
• установка
  с одной или двух сторон бруса деревянных или металлических накладок,
  скрепленных болтами с шайбами;
• замена
  повреждённого участка на протез из металлического прута или швеллера;

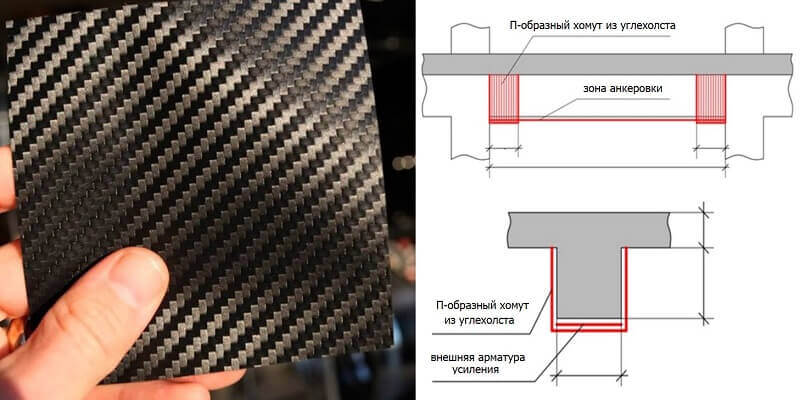

Современным способом усиления лаг является армирование бруса углеродным
волокном, с фиксацией эпоксидным клеем.

Армирование бруса углеволокном

Углепластик клеится
несколькими слоями до достижения требуемой жёсткости бруса. Малый вес, не
утяжеляющий конструкцию, и простота работы делают этот материал популярным.

Сращивание лаг

При укладке в больших помещениях брус можно сращивать.

Основные способы соединений:

1. При помощи деревянных накладок или Т-образных
   пластин.
2. Внахлёст.
3. В пол дерева.
4. В лапу.

Большей прочностью на прогиб и смещение обладают соединения
последних двух видов.

Варианты сращивания лаг

Места соединений промазывают водостойким
клеем, фиксируют сращиваемые элементы болтами или при помощи оцинкованных
накладок.

Обязательные условия при использовании
составных лаг:

• в местах сопряжений должны быть оборудованы
  опоры;
• участки соединений соседних брусьев располагаются
  со смещением, не менее метра.

Пол на лагах — это практичный и
доступный вариант. Знание того, как выбрать древесину и правильно рассчитать параметры
используемого материала, принесут практическую пользу. А соблюдение технологий
устройства лаговой системы в различных условиях позволит своими руками
оборудовать надёжное покрытие, предотвратит риск его преждевременного ремонта.

Функции лаг и требования к ним

Полезные функции лаговой
подосновы:

• скрытие
  инженерных коммуникаций;
• нивелирование
  перепадов уровней, достижение ровной горизонтальной поверхности для настила
  пола;
• удобство в
  утеплении — равномерная закладка утеплителя в ячейки без увеличения толщины
  подосновы;
• шумоизоляция.

Конструкция пола на брусьях имеет достаточную для повышенных нагрузок и укладки массивного материала жёсткость.

Преимущества лаговой
подосновы из бруса:

• простота в
  ремонте отдельных участков;
• сохранение целостности полового настила при
  сезонных воздействиях внешней среды за счёт одинаковых деформационных свойств
  элементов из дерева — бруса и настила;
• незначительная нагрузка на несущие конструкции
  из-за лёгкости материала;
• относительно небольшая цена деревянного бруса.

При этих положительных качествах, стоит учитывать то, что лаговая
конструкция уменьшает высоту помещения.

Приблизительные показатели уменьшения высоты комнаты

Лаговая система относится
к капитальным сооружениям, и независимо от того применяются лаги из досок или
используется брус, к древесине предъявляются требования:

• цельномассивность;
• малая смолистость;
• отсутствие
  коры;
• низкая
  сучковатость;
• отсутствие
  продольно-поперечной кривизны.

Допускается наличие в
древесине незначительного количества здоровых, сросшихся с основой и не имеющих
загниваний сучков.

Особенности конструкции
спланированной системы устройства пола в конкретном помещении и вариант
применяемого настила определяют выбор лаг — из бруса или досок. Чаще
применяется брус.

Устройство деревянного пола на лагах по деревянным основаниям

Такие полы могут делаться как в деревянных, так и в кирпичных строениях, могут иметь несколько разновидностей. Продумать особенности половых покрытий нужно еще на стадии проектирования здания. Учитывается не только назначение каждого помещения и его размеры, но и климатическая зона проживания, требования к микроклимату и финансовые возможности застройщика. Ниже даны пошаговые рекомендации строительства такого вида полов.

Укладка деревянного пола на лаги в деревянном доме

Деревянный пол — фото

В зависимости от конкретных условий алгоритм можно несколько изменять, но все главные строительные операции обязательны к выполнению. Основанием могут служить влагостойкие плиты ОСП или листы клееной фанеры. Конструкция половых покрытий предусматривает возможность укладки утеплителей, допускается использование рулонной и прессованной стекловаты или пенопласта. Если есть утеплители, то обязательно следует положить гидро- и пароизоляцию.

рулонная гидроизоляция

Шаг 1. Снимите размеры помещения и рассчитайте количество лаг с учетом вышеизложенных рекомендаций. Подготовьте материалы и инструменты, сделайте разметку. Работы выполняйте не спеша, ошибки, допущенные на этой стадии, имеют крайне негативные последствия. Их устранение отнимет много времени.

Шаг 2. Начинайте устанавливать лаги с крайних пристенных. Если в помещении есть черные полы, то лаги можно фиксировать прямо к ним. Для облегчения работ лучше использовать металлические угольники с перфорацией, такие элементы значительно ускоряют работы и повышают устойчивость лаг. По метке на стене с учетом толщины половых досок выставьте один конец лаги, зафиксируйте его положение.

Установка лаг пола

Такие же действия сделайте и у второго конца лаги, постоянно контролируйте его положение по уровню. Кода лага легла нормально, можно концы прочно закрепить и приступить к установке промежуточных креплений. Расстояние между ними зависит от толщины досок, которые используются под лаги, оно примерно 70 сантиметров.

Шаг 3. Между крайними лагами нужно натянуть веревки, по этой линии выставляйте все оставшиеся лаги. Постоянно проверяйте уровнем, точность установки должна быть ±1–2 мм. Больше нет смысла, это отнимает очень много лишнего времени. Небольшой перепад по высоте уберется во время чистовой обработки лицевой поверхности половых досок.

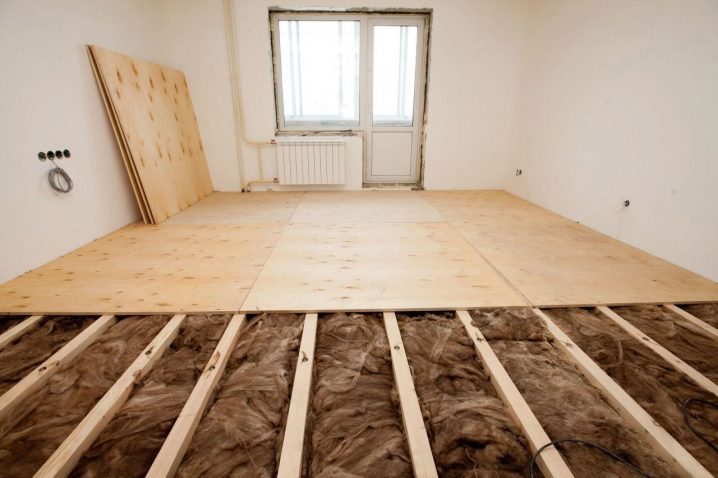

Шаг 4. Если полы будут теплыми, то нужно между лагами уложить теплоизоляцию, для предупреждения попадания влаги используется гидроизоляция и пароизоляция. Расстояния между лагами нужно корректировать с учетом длины и ширины утеплителей. Это может быть как минеральная вата или пенопласт, так и насыпные виды утеплителей. Если все подготовительные работы выполнены, то можно начинать укладку половых досок.

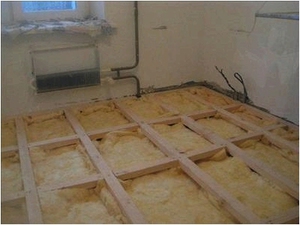

Закладка теплоизоляции между лагами

Теплоизоляция пола минватой

Есть варианты монтажа лаг по балкам перекрытия. Это так называемые вентилируемые полы, используются чаще всего для нежилых помещений. Особой точности соблюдать не нужно, выравнивание размеров делается лагами. Лаги к балкам крепятся гвоздями или саморезами с боковой стороны. Алгоритм работ такой же. Вначале ставятся крайние, между ними натягивается веревка и по ней фиксируются все остальные.

Укладка лаг на балки нижней обвязки

Вентиляция выполняется через специальные продухи в фундаментах, расстояние между землей и полом должно быть не менее пятидесяти сантиметров. В противном случае кратность воздухообмена не отвечает требуемым показателям, а это становится причиной порчи деревянных конструкций.
