Стропильная система двускатной крыши своими руками: обзор конструкций висячего и наслонного типа

Типы мауэрлата и особенности его сопряжения со стропилами

По взаимодействию с вышележащими конструкциями существует два типа мауэрлата, что определяет разные по структуре узлы соединения с ним стропил. В чём их различия, плюсы и недостатки, рассмотрим далее.

Тип 1. Мауэрлат, не принимающий распорные нагрузки

Такой мауэрлат не требует жёсткого закрепления к стене. Он более прост в монтаже, но имеет один существенный недостаток: вся конструкция крыши получается не слишком устойчивой к ветровым нагрузкам. Однако для небольших домов, гаражей и различных хозпостроек вполне подходит.

Таблица. Технология его монтажа схематично.

Шаги, фото	Комментарий
Установка мауэрлатной балки	Для установки такого мауэрлата не требуется заливать армопояс. В кирпичной стене под эту балку делают выемку, задняя стенка которой закрывает бортиком обрез стены. К стене брус крепится с помощью забивных металлических скоб. В кладке для этой цели устанавливаются деревянные закладные детали.
1 вариант крепления стропила	Так как мауэрлат здесь не принимает распорные нагрузки, стропила должны быть соответствующим образом смонтированы. Вариант 1 — на стропиле делается запил под мауэрлат так, чтобы конец его был вынесен за периметр стены. Фиксация осуществляется с помощью крепёжных пластин.

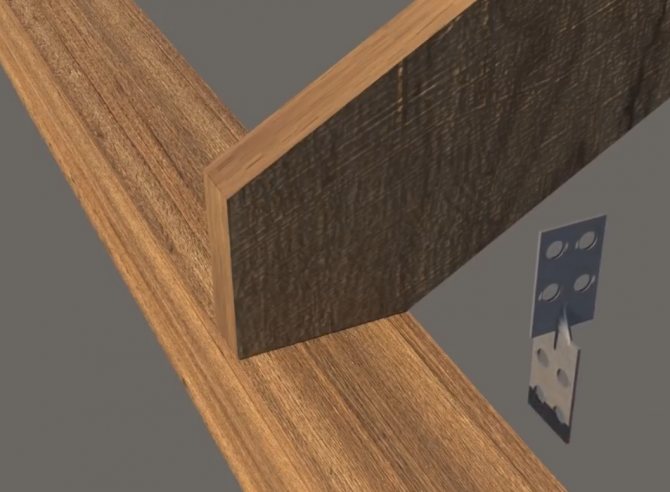

2 вариант крепления стропила	Вариант 2 – стропило ставится на мауэрлат без выпуска за стену. Крепиться может теми же пластинами, а так же скобами, либо тремя гвоздями: один сверху, два по бокам под 45 градусов.
3 вариант крепления стропила	Вариант 3 — стропило без запила ставится на брус, фиксируется стальными уголками, а снизу прихватывается опорным бруском.
Крепление конькового прогона	Коньковый прогон здесь соединяется так: два стропила стыкуются, а место их сопряжения закрепляется двумя трапециевидными деревянными прокладками. Как вариант, для соединения применяется металлическая зубчатая пластина. Можно так же выполнить соединение стропил внахлёст, путём врубки, с опорой в прогон или без него. При этом в качестве крепежа могут использоваться как гвозди, так и шпильки с гайками.

Тип 2. Мауэрлат, который принимает и распределяет распорные нагрузки

Мауэрлат, принимающий нагрузки, более сложен в монтаже. Но он также более устойчив к нагрузкам, а потому при строительстве больших домов используется в основном этот вариант. И именно в этом случае для монтажа несущей балки кровли нужно заливать армопояс.

Таблица. Как осуществляются работы.

Шаги, фото
Комментарий

Установка опалубки и арматуры

На обрезе стены устанавливается опалубка, в которую устанавливается арматурный каркас и вертикально шпильки для крепления мауэрлата.

Установка утеплителя

Для предупреждения появления мостиков холода, между армопоясом и кладкой устанавливается утеплитель.

Заливка бетона

Заливка бетона выполняется на высоту 300-500 мм.

Укладка гидроизоляции

На следующий день после заливки, поверх неё уже можно смонтировать гидроизоляционный материал. А вот до монтажа бруса бетон должен набрать минимум 70% прочности. В зависимости от температуры окружающей среды это произойдёт через 7-14 дней.

Монтаж мауэрлата с наращиванием длины

В брусе насверливаются отверстия под замоноличенные в армопоясе шпильки. Он устанавливается с наращиванием длины методом косого прируба.

Угловое соединение

Под прямым углом брусья соединяются вполдерева.

Схема армопояса со смонтированным на нём мауэрлатом

После установки мауэрлата, на шпильки через шайбу навинчиваются гайки. Схематично получившаяся конструкция будет выглядеть так, как на приведённой схеме.

Монтаж стропил

Стропила к принимающему нагрузки мауэрлату могут крепиться четырьмя способами: без запила с применением опорного бруска, с креплением уголками или тремя гвоздями; с запилом на торцах, скрепляясь уголками или металлическими скобами

Обратите внимание! Выпуски стропил за периметр мауэрлата в этом случае не делаются.

Узел соединения верха стропил

Сверху стропила соединяются с одной степенью свободы, с помощью деревянных накладок, зубчатых пластин или врубки. В последнем случае крепления могут производиться не только с помощью гвоздей, но и шпильками.

Как создается конек стропильной пары своими руками?

Крыша считается довольно сложным элементом, и не все умеют ее правильно конструировать, даже имея опыт при строительстве домов.Конек кровли – это горизонтальное верхнее ребро крыши, которое образуется за счет пересечения ее скатов. Конек также состоит из других элементов, закрепленных к этому ребру.

Изготовление конька крыши своими руками, расчет его высоты – это все необходимо знать при проектировании и строительстве крыши своими руками.

Изготовление уголка, из которого выполняется конек для крыши, производится следующим образом: обрезок цинкового листа укладывается по размеченной линии на твердое основание и выстукивается киянкой пока не получится необходимый профиля. Молоток использовать нельзя, потому что он может повредить цинковый обрезок.

Для двухскатной крыши уголок может быть длиной 2000 миллиметров, шириной 240 – 300 миллиметров.

Способ крепления

Теперь понадобится монтажная пена. Ею нужно запенить область между кровлей и уголком цинкового листа. Раньше для этого использовали специальный раствор.

Конек необходим для:

• Предотвращения попадания осадков;
• Вентиляции утепленной кровли.

Перекрытие в уровне мауэрлата

Такой вариант возможен в двух случаях:

• устройство в подкровельном пространстве чердака;
• устройство в подкровельном пространстве жилого помещения, но при этом угол кровли должен быть большим (в среднем больше 45°).

Перекрытие выполняет функцию затяжки. Конструкция обладает высокой прочностью, если затяжка находится в уровне обреза стены. Крепление балок перекрытий к мауэрлату при таком развитии событий позволяет получить устойчивый треугольник, что особенно актуально при возведении висячей стропильной системы.

Отметку перекрытия назначают так, чтобы его несущие элементы находились под мауэрлатом или опирались на него сверху. Фиксация сбоку не гарантирует надежности.

Особенности деревянного «скелета» крыши

При работе с деревом необходимо учитывать его особенности, как материала, а также направление нагрузок, воздействующих на конкретные элементы конструкции.

По сравнению с бетоном или металлом, дерево – материал мягкий и упругий, но эти его свойства могут меняться в большую или меньшую сторону в зависимости от влажности. Деревянные конструкции подкровельной системы впитывают в себя влагу из воздуха, когда на улице идёт дождь, и водяные пары, поднимающиеся из внутренних помещений дома. В сухую погоду происходит обратное движение: дерево отдаёт лишнюю влагу в атмосферу. При этом материал расширяется или сужается, меняется упругость его волокон и расстояние между ними, что, в свою очередь, влияет на его способность удерживать в себе крепёж.

Воздействие окружающей среды на древесинуИсточник vsyaizolyatsiya.ru

Поэтому прежде чем крепить обрешётку к стропилам или выполнять узловые соединения конструкции, нужно решить, какие метизы лучше использовать. Для этого необходимо определить влияющие на них нагрузки. При этом учитывают:

• вес кровельного покрытия;
• напряжения, возникающие в материале при изменении его влажности;
• снеговую нагрузку, способную вызывать прогиб обрешётки;
• ветровые нагрузки.

В зависимости от направления приложения усилий, крепёж может испытывать изгибающие, растягивающие, выдёргивающие, срезающие нагрузки.

Если снеговая нагрузка имеет вертикальное направление, то ветровая зависит от направления воздушного потока и может действовать горизонтально (боковая нагрузка на срез) или снизу вверх (на вырывание).

Воздействие ветровой нагрузки на крышуИсточник studfile.net

Чтобы решить, чем крепить обрешётку к стропилам – гвоздями или саморезами, давайте посмотрим, как эти метизы ведут себя в сложных условиях.

Виды гвоздей для крепления обрешётки

Проведённое сравнение гвоздей и саморезов не совсем корректно, так как в нем были проанализированы крепёжные свойства только одного вида гвоздей – обычных строительных с гладким стержнем. Есть и другие виды, отличающиеся гораздо более высокой устойчивостью к вырывающим нагрузкам – винтовые и ершённые. Выбрать, какие гвозди нужны для обрешётки крыши, будет проще после их описания.

Гладкие

Надёжность соединений гладкими гвоздями самая невысокая. Основная их проблема – набухшая древесина выталкивает крепёж наружу, и выступающая над поверхностью шляпка может повредить лежащее на обрешётке покрытие.

Соединение получится более прочным, если вбивать гвоздь не перпендикулярно, а слегка изменив угол наклонаИсточник na-dache.com.ua

Зато такие метизы незаменимы для возведения временных конструкций – их проще всего вытянуть при демонтаже.

Ершённые

Стержень таких гвоздей как бы состоит из усечённых конусов, расположенных один над другим основанием вверх. Другое название – кольцевые гвозди. Они легко входят в древесину при забивании, но за счёт того, что её волокна обжимают пространство над выступами, не расшатываются и не выдавливаются наружу при её набухании и высыхании.

Гвозди ершённыеИсточник stroidomsait.ru

Именно этот вид метизов считается самым надёжным для устройства кровельных систем, строительства каркасных домов. Но работа с ними требует высокого профессионализма и точности, так как разобрать неправильное соединение без разрушения материала практически невозможно.

Видео описание

Как работает нейлер, смотрите в видео:

https://youtube.com/watch?v=Y4zCejZuP3k

Винтовые

Конструктивно винтовые гвозди похожи на саморезы по дереву – они тоже имеют резьбу, не доходящую до шляпки, но она не такая острая и частая. При забивании такой гвоздь поворачивается вокруг собственной оси, что аналогично процессу вкручивания. Волокна древесины при этом раздвигаются неравномерно, обеспечивая высокую степень трения и хорошее сцепление с метизом.

Оцинкованные винтовые гвоздиИсточник sewmetiz.ru

Такой крепёж тоже обладает высоким сопротивлением к вытягивающим нагрузкам. Чтобы выдернуть его из дерева, усилий потребуется в несколько раз больше, чем для выдёргивания обычного гладкого гвоздя. Поэтому собранные с его помощью конструкции служат десятилетиями.

Выбор гвоздей по длине

Важное значение для надёжности соединения имеет длина гвоздей. Она подбирается с учётом толщины обрешётки с таким расчётом, чтобы крепёж прошёл её насквозь и углубился в стропила ещё на 1,5-2 её толщины

Например:

• толщина обрешётки 20 мм – длина гвоздя 60 мм;
• толщина обрешётки 30 мм – длина гвоздя 70 мм;
• толщина обрешётки 40 мм – длина гвоздя 90-100 мм.

Памятка по выбору и монтажу гвоздейИсточник infourok.ru

Расчёт количества крепежа

Все знают, как крепить обрешётку: она прибивается во всех местах пересечения со стропилами. Но количество гвоздей на каждый узел может отличаться в зависимости от ширины элементов подкровельного настила.

Доски, прибитые в одной точке, со временем под воздействием переменных температуры и влажности воздуха начинают коробиться и деформироваться. Чтобы этого не происходило, их прибивают на два гвоздя, отступив от краёв по 1,2-1,5 см.

Это правило распространяется на доски обрешётки шириной до 200 ммИсточник obustroeno.com

При использовании широких досок расход крепежа увеличится за счёт дополнительного третьего гвоздя, вбиваемого по оси.

На один гвоздь можно прибивать только обрешётку из брусков сечением 40х40 мм или 50х50 мм.

Монтаж обрешётки из брусаИсточник kakpostroit.su

Зная количество стропил, шаг между элементами обрешётки и их ширину, определить расход крепежа будет не сложно. Но покупать его нужно с запасом на случай брака в работе или дефектов самих метизов.

Стропильная система крыши подвергается различным нагрузкам, а дерево, из которого собирается конструкция, подвержено изменениям размеров и внутренней структуры. Все это вкупе приводит к возникновению напряжений в местах стыков обрешётки со стропилами или контробрешёткой. Саморезы из-за своей твёрдости и хрупкости их не выдерживают и ломаются, в отличие от более устойчивых к боковым нагрузкам гвоздей. У них другая «болезнь» – плохое противодействие вертикальным нагрузкам, но её можно избежать, используя винтовые или ершённые гвозди с насечками на стержне.

Жесткое крепление с запилом

Запил делают на стропильной ноге или мауэрлате, но ослаблять обвязку не рекомендуется. Лучший вариант — зарубки на стропилах. Если здание имеет прямоугольную или квадратную форму в плане, заранее изготавливают универсальный шаблон запила из ДВП или плотного картона. Он поможет выполнить работу точно и быстро

Важно, чтобы все элементы крыши плотно прилегали друг к другу, без зазоров и щелей. Допустимы отклонения в 1—2 мм

Для сложных в плане крыш (с изгибом, асимметрией) рекомендуется подгонять каждую ногу отдельно. Это вызвано тем, что мауэрлат в таких случаях может находиться на разной высоте, также меняется угол наклона ската. По универсальному шаблону добиться идеального примыкания стропил к мауэрлату не получится.

Запилы на стропилах не должны быть больше чем 1/3 высоты ноги. Для соблюдения этого правила до начала работ на несущей балке крыши проводят линию, параллельную кромке, на допустимом расстоянии.

Чтобы изготовить шаблон, лист прикладывают к мауэрлату под углом наклона кровли. После этого рисуют горизонтальную и вертикальную линию обреза. Шаблон будет представлять собой треугольник, который полностью повторяет очертания запила. Правильность заготовки проверяют в нескольких участках мауэрлата, желательно по всем сторонам здания. При необходимости лист корректируют или изготавливают еще несколько для разных точек опирания.

Шаблон прикладывают к стропилу и делают зарубку. Нужно контролировать, чтобы запил располагался на одинаковом удалении от края стропильной ноги. Если опыта в работе с деревом недостаточно, лучше воспользоваться ручной ножовкой, а не электропилой. Разрезы под углом к волокнам проще делать топором

Важно при выполнении работ не повредить оставшуюся часть несущего элемента

Зарубки выполняют сразу для всех стропильных ног или вырезают по ходу работы. Стропило с запилом устанавливают в проектное положение. Начинают с тех, которые находятся по краям здания. Между ними натягивают веревку, чтобы контролировать уровень. Есть вероятность, что по ходу работы придется вносить поправки в шаблон.

Фиксировать элементы к мауэрлату нужно минимум двумя способами. Первый — врубка. В качестве второго используют:

• гвозди;
• металлические скобы;
• саморезы;
• металлические уголки с отверстиями под крепеж.

Вариант, который обеспечит надежное крепление, — уголок. Гвозди и саморезы применяют достаточно давно (именно такие крепления приведены в старых нормативных документах), но они не гарантируют прочной и долговечной фиксации.

Основные правила сопряжения стропил с мауэрлатом

Для надежного соединения нужно тщательно крепить соединительные элементы, подбирать их требуемых размеров. Нужно точно выверять запилы, делать их не больше трети величины основы. Использовать качественный брус для основы правильного сечения.

Важно! Использовать для крепежа только гвозди и саморезы нельзя, такая фиксация не может считаться надежной, использовать следует металлические крепежные элементы разного типа. Крыша будет прочной и долговечной, если грамотно проведены расчеты, правильно подобран материал и верно смонтированы узлы соединения

Крыша будет прочной и долговечной, если грамотно проведены расчеты, правильно подобран материал и верно смонтированы узлы соединения.

Видео по теме:

Мауэрлат — фундамент крыши

Мауэрлат равномерно распределяет нагрузку и передает ее на стены здания. Этот элемент нужен всем строениям со стропильной крышей. Но в некоторых случаях его роль выполняют другие конструкции:

• в каркасном строительстве — верхняя обвязка стен;
• в деревянном домостроении — верхний венец.

При возведении дома из кирпича или бетона мауэрлат изготавливают из бруса сечением 150×150 мм, обработанного антисептическим составом. Выбирают древесину хвойных пород 1 или 2 сорта. Между искусственным камнем наружных ограждений и «фундаментом крыши» обязательно укладывают слой гидроизоляции из рубероида, линокрома или гидроизола в два слоя.

Мауэрлат надежно закрепляют к стене. Способы зависят от материала несущих конструкций здания и квалификации рабочих. При деревянном домостроении для этого применяют нагеля. Верхнюю обвязку каркасного здания к стойкам крепят на металлические уголки. При строительстве из кирпича пользуются одним из четырех вариантов:

• на проволоку;
• на скобы;
• на шпильки;
• на анкерные болты.

Элементы входящие в каркас крыши

Мауэрлат как его часто называют (фундамент для крыши) — опорный брус для стропил, установленный на верхнюю часть стен дома, равномерно распределяющий нагрузку на здание. В доме из дерева, мауэрлатом выступает последний ряд сруба.

Установка мауэрлата на кирпичные либо блочные стены производиться с помощью мощных анкеров. Мауэрлат изготавливается из высушенной древесины, обработанной защитным противопожарным и противогрибковым средством, сечением от 100х100мм. до 150х150 мм.

Стропильные ноги — устанавливаются парами, с двух сторон крыши и закрепляются на коньке, тем самым образуя стропильную систему (контур крыши).

Шаг их установки обычно находится в диапазоне 0,6-1,2 м., и зависит от типа используемого кровельного материала. Чем более тяжёлая будет кровля, тем меньший используется шаг. Стропила изготавливаются из обрезной сухой доски хвойных пород, толщиной от 50 мм. Для безопасности и долговечности конструкции так же необходимо использовать специальные пропитки для дерева.

Конек крыши — горизонтальная, верхняя линия соединения стропильных ног между собой. Высота его в начале и в конце по отношению к верхним точкам стен, не должна отличаться. Измерить это можно с помощью гидроуровня.

1. Стойки – вертикально установленные опоры под стропильную систему. В зависимости от ширины, стойки могут устанавливаться, как только под коньковый брус, так и дополнительно в промежутке от конька до карниза крыши. Выполняются опоры из обрезной доски либо бруса.
2. Кобылки — данные элементы стропильной системы требуются для продления стропильных ног, когда те слишком короткие и нет возможности сделать свес необходимой длинны. Присоединяются к нижней части стропил, путём нахлёста доски меньшего сечения и скрепления их друг с другом гвоздём.
3. Прогоны – горизонтальный брус, скрепляющий ноги стропил. Крепится с внутренней стороны у основания конька, либо по центру стропильных ног.
4. Затяжка – закрепленный снизу брус, соединяющий стропильные ноги, не позволяющий им расходиться.
5. Лежень – опорный брус, лежащий горизонтально на несущей стенке внутри сруба, на который устанавливаются стойки, поддерживающие стропильную систему. Материал – брус сечением от 100х100мм. до 150х150 мм..
6. Подкосы и стойки – дополнительные опоры под стропильные ноги, дающие конструкции дополнительную устойчивость, крепятся к затяжке или лежню.
7. Обрешётка – конструкция из брусков или досок, необходимая для укладки кровли, крепятся перпендикулярно стропильным ногам, шаг зависит от типа кровли. Под гибкую черепицу используют фанерные листы, уложенные на стропила сплошным ковром.

Двускатная крыша своими руками — элементы стропильной системыНаличие вышеперечисленных составляющих в конструкции крыши зависит от её типа и размера. Существует два варианта установки стропильной системы на двухскатную крышу: наслонная и висячая. В первом варианте стропила крепятся: внизу к мауэрлату, вверху к коньковому брусу. Конёк должен поддерживаться или внутренней стеной или вертикальными стойками.

Висячие же стропила вверху опираются друг на друга, а внизу к затяжке либо балкам перекрытия. В домах построенных из дерева крепление стропил к мауэрлату делают скользящим, это позволит избежать нарушение каркаса крыши, когда дом будет давать усадку.

Жесткое крепление с упорным брусом

Преимущество метода — отсутствие необходимости снимать стропильную ногу с крыши для подгонки, если шаблон изготовлен не точно. Упорный брус позволяет выполнять работу быстрее и с минимальными трудовыми затратами. По этой причине его рекомендуют для новичков.

Для фиксации нет нужды делать зарубку, поэтому несущая способность конструкции не страдает. В качестве упорного бруска используют прочные доски, которые прибивают с одной или с обеих сторон от стропил. При необходимости во время работ корректируют угол наклона ската кровли и вылет карниза. Можно слегка приподнять несущие балки над мауэрлатом, но в этом случае строго контролируют прочность упорного бруса и его крепление.

Работу выполняют в следующем порядке:

• 1) монтаж фронтонных стропил в проектное положение, их фиксация с помощью подпорок;
• 2) выбор заготовки для упорного бруса шириной не менее 40 мм;
• 3) бруском фиксируют стропило с одной или двух сторон;
• 4) упор закрепляют на металлические уголки к мауэрлату.

Для присоединения упора к ноге рекомендуют использовать один прочный крепеж. Несколько гвоздей или саморезов могут ослабить узел примыкания. Лучше выбрать фиксацию с помощью одного болта или шпильки, диаметром 10—12 мм. Длина выбирается в зависимости от толщины скрепляемых элементов (нужно пройти насквозь).

Все работы по установке контролируют по веревке, натянутой между фронтальными фермами. Отметка карниза и конька по всей длине крыши остается неизменной.

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Виды опор стропил на мауэрлат

В основном для жилых домов возводятся двухскатные крыши. Особого внимания при двускатной конструкции требует узел опирания стропил на мауэрлат. Понятно, что для деревянной основы нужны деревянные балки.

Важно! Стропила требуются правильной формы, без сучков, калиброванные и фрезерованные со всех сторон. Сечение стропил двускатной крыши 40х150мм, мауэрлат – 100х100мм

От геометрии двускатной крыши зависит выбор типа крепежа. Крепить стропила можно всеми перечисленными выше способами. Стоит рассмотреть так же шарнирные узлы крепления стропил к мауэрлату.

Шарнирный узел это тип соединения позволяющей балке двигаться по кругу. Это происходит при помощи одного гвоздя или самореза ввинченного в мауэрлат. Существует узел с одной, двумя и тремя степенями свободы. Узел с двумя степенями свободы дает возможность балке смещаться горизонтально, стропила крепятся салазками. С тремя степенями подвижности узел устанавливается с помощью ползуна, специальной опоре для скольжения стропила в вертикальном, горизонтальном положении, кроме того стропило может вращаться по кругу. Для этого делают специальный шарнир, который крепят к основе.

Важно! Самый типичный способ для двускатной крыши использование узла с нулевой свободой. Стропило крепится уголками с двух сторон, оставаясь неподвижным

Сложная геометрия двускатной крыши предполагает использование наслонных стропил и висячих. Балки с опиранием на основу эффективно крепят с помощью перфорированной ленты.

Наслонные стропила опираются на основу, и другие опорные точки, снимая тем самым часть нагрузки. К ним могут примыкать боковые стойки, бабки конька, стропила стягивают конструкцию, усиливая её. На основу наслонные конструкции не опираются, а скользят по ней. Висячие стропила не опираются на основу, нависая над внутренностями крыши они, имеют опору на боковые несущие стены.

Монтаж мауэрлата кровли

Установка мауэрлата может проводиться с армирующим поясом или без него. Первый вариант оптимален для недостаточно прочных стен, что случается редко. Поэтому наиболее распространён монтаж без армирующего пояса.

К стенам мауэрлат крепится анкерами, но возможны и другие крепления

Фиксация к кирпичной стене

Перед креплением мауэрлата на кирпичную стену укладывают гидроизоляционный материал, края которого после монтажа фиксируются скобами на брусьях. И также можно обработать края стен битумом, а затем проводить укладку досок. Это позволяет защитить основу от гниения и деформации. Дальнейшие действия заключаются в следующем:

1. Брусья связывают в единую жёсткую раму путём сращивания, которое проводится косым прирубом и фиксацией гвоздевым боем или болтами.

   Брусья мауэрлата сращивают вдоль стен и скрепляют на углах

2. По мере сращивания доски крепят на предварительно установленные анкерные болты. Возможна дополнительная фиксация на прочную металлическую проволоку, вмурованную в кирпичную кладку.

   Концы болтов должны быть достаточно длинными для накручивания гаек

3. После укладки и крепления мауэрлата по всему периметру нужно загнуть края гидроизоляционного материала, натянуть их и зафиксировать скобами.

   Мауэрлат также можно обработать защитной морилкой для предотвращения коррозии

Крепление основы для кровли может проводиться с армопоясом. Для этого по краю стен сооружают заливку бетоном армирующей конструкции из прутьев, уложенных по длине стен и скреплённых в прямоугольные конструкции. Опалубка для заливки состоит из досок, прикрученных с наружней и с внутренней стороны стен. Внутрь заливают бетон на арматуру и выжидают время фиксации, составляющее от 5 суток.

Ширина армопояса не должна превышать толщины стены

Видео: крепление мауэрлата на армопояс

Соединение брусьев между собой

Мауэрлат может состоять из толстых брусьев, скреплённых между собой методом проруба или запила в половину толщины элементов. Если же для основы используются доски размером 150х50 мм, то их укладывают по три штуки в ряду. Между собой элементы тщательно фиксируют прочными саморезами, дополнительно устанавливая на анкера.

Видео: сращивание брусьев

Внутренняя теплоизоляция мауэрлата

В результате сооружения основы для крыши образуются небольшие мостики холода, которые существенно влияют на атмосферу внутри помещения. Например, область соприкосновения пола чердака и мауэрлата часто является такой зоной. В подобных ситуациях необходимо тщательное утепление.

Для утепления важно определить зоны, через которые поступает холод

Перед укладкой утеплителя все деревянные элементы нужно обработать антисептическим составом для предотвращения развития грибка. В качестве утепляющего компонента наиболее часто используют минеральную вату, а также популярны плиты пенополистирола, стекловолокнистые материалы, пенополиуретан. Плиты материала просто укладывают и приклеивают на поверхности необходимых зон. Эффективным решением является напыляемый утеплитель, а именно — пенополиуретан.

Особенности гидроизоляции

Предотвращение попадания влаги на конструкцию основания кровли — важный момент строительства. Гидроизоляция защищает брус от гниения и сохраняет целостность стропильной системы. Для этой цели брус мауэрлата оборачивают несколькими слоями рубероида или одним слоем гидроизола. Дополнительную защиту обеспечит предварительная обработка досок морилкой или другими антисептическими и противопожарными средствами, предназначенными для древесины.

Рубероид и битум являются популярным вариантом гидроизоляции

Минимальное количество стыков, высокое качество древесины, отсутствие трещин являются важными условиями для длительного срока службы мауэрлата. В таком случае гидроизоляция хорошо защитит материал и сделает конструкцию прочной.
