Как закрепить провода силового кабеля на стене

Использование инструмента для затяжки лентыс бугелями и скрепами

Назначение скреп и бугелей – фиксация стальной полосы на опоре. Элемент надевается на металлическую ленту, которая охватывает круглый или квадратный столб, свободный конец загибается на скрепу и забивается молотком.

При закреплении бандажныхлент с помощью бугеля или скрепы, бандажная машинка не оставляет на металле растяжек, способных снизить прочность креплений.

Чаще всего скрепы ставятся на промежуточных столбах, где СИП кабель не растягивается и не испытывает фронтальных нагрузок. А бугели устанавливаются на анкерных опорах, размещенных в поворотных точках, в конце и начале трассы, на пересечениях автотрасс, линий ж/д. Они воспринимают повышенную нагрузку под силой тяжести самонесущего изолированного провода.

Скобами

Этот способ можно назвать традиционным. Он имеет несколько преимуществ. Во-первых, вы можете зафиксировать сразу несколько параллельно идущих кабелей. Во-вторых, они будут плотно прилегать к поверхности.

Скобы изготавливаются либо из нарезанных алюминиевых полосок или из жесткого провода. А крепятся они с помощью шурупов. Для того чтобы изготовить скобы вам понадобиться лист металл и ножницы. Полоски нарезаем шириной в 1-2 см и длиною в 6-8 см. Отверстия делаются посередине полоски пробойником или гвоздем. Закрепить провод довольно просто, необходимо загнуть усы скобки и пристукнуть их аккуратно молотком.

Этот способ не дорогостоящий, но затратный по времени, так как заготовки нужно делать самому. Острые концы скобки могут повредить шнур, потому укладку необходимо делать очень аккуратно. Металлическая скобка подвержена коррозии и ржавчина может отображаться на поверхности. Если скобы изготовленные из широкой проволоки ПТПЖ, то ржавчина им нестрашна.

Как закрепить кабели на потолке

Если кабелей на потолке не очень много, можно использовать обычный крепеж — хомуты, стяжки, клипсы, самодельные фиксаторы и т.д. Но их устанавливать неудобно — приходится долго работать с поднятыми руками, да еще удерживать в них инструмент, кабель. Тяжелая работа.

Если потолок будет подвесной, кабели можно закрепить за подвесы. В этом случае используют обычные пластиковые хомуты (затяжки), которыми фиксируют провода выше уровня будущего потолка. Чтобы не повредить оболочку или даже жилы, лучше прокладывать провода в защитном гофрошланге. Это также сделает проводку более безопасной с точки зрения пожарной безопасности.

Устройство проводки при монтаже подвесного потолка

Большие пучки кабелей на потолке проще укладывать в лотки. Они есть проволочные и металлические (из цельного металла и перфорированного). В квартирах и домах используют обычно проволочные. Они стоят и весят меньше. Их крепят к потолку на регулируемые подвесы.

Лотки для прокладки больших пучков кабелей

Такое крепление кабеля также требует установки подвесов, но количество крепежа намного меньше. Еще один плюс такого способа прокладки кабелей — легко при необходимости заменить или проложить новые. Минус — лотки не очень дешевы.

Особенности разводки электросети

Итак, теперь поговорим, как правильно сделать электропроводку под натяжным потолком своими руками. В пошаговой инструкции будет показан монтаж по бетонному перекрытию, которое встречается как в квартирах, так и в частных домах.

Этапы электромонтажных работ:

Начертите схему разводки проводки по потолку от распределительного щитка

Обратите внимание на то, что провод должен проходить строго параллельно и перпендикулярно по отношению к стыку стены и потолка. Распределительные коробки нужно размещать так, чтобы к ним можно было всегда открыть доступ для ремонта и обслуживания. Не следует халатно относиться к составлению схемы монтажа, т.к

без нее у Вас может получиться путаница и разводка электропроводки будет не только неудобная, но и небезопасная. Сравнение хорошего и плохого варианта электромонтажа Вы можете увидеть на фото ниже

Не следует халатно относиться к составлению схемы монтажа, т.к. без нее у Вас может получиться путаница и разводка электропроводки будет не только неудобная, но и небезопасная. Сравнение хорошего и плохого варианта электромонтажа Вы можете увидеть на фото ниже.

Перенесите чертеж на поверхность, используя строительный уровень (как правило, лазерный) или отвес.
С помощью перфоратора сделайте отверстия под дюбель хомуты либо клипсы (смотря, что Вы будете использовать для крепления электропроводки). Расстояние между креплениями должно быть таким, чтобы провод после монтажа не провисал. Как правило, принимают расстояние от 50 до 90 см.
Установите распределительные коробки и клипсы согласно схеме и закрепите электропроводку под натяжным потолком. Делают это в такой последовательности – сначала кабель затягивают в гофру, для этого в ней есть зонд (иначе его называют «протяжка» — это тонкая проволока). После этого гофрированная труба крепится в клипсах и соединяется с распределительными коробками. Выпуск провода с каждого конца гофры должен быть не менее 15 см для соединения жил, как показано на фото.

Соедините провода по схеме и проведите визуальный осмотр правильности монтажа. После чего можно прозвонить проводку и проверить отсутствие замыканий между фазой и нулём. Сделать это можно мультиметром, омметром или обычной прозвонкой.

Вот и вся технология электромонтажных работ. Как Вы видите, провести электропроводку под натяжным потолком своими руками несложно, главное – быть внимательным и учитывать предоставленные рекомендации. Советуем сразу же просмотреть видео пример, на котором показан готовый вид разводки провода по потолочному перекрытию.

Видеообзор завершенной разводки электросети

Монтаж кабеля в гибкие рукава

Очень часто при разводке электрики используются гибкие гофрированные рукава. Это приспособление можно назвать универсальным средством для прокладки силового и слаботочного кабеля. Одним из преимущественных моментов в этом случае является наличие внутри рукава проволоки протяжки. Монтажные работы предполагают  фиксацию гофрированного шланга на потолке и протягивание кабеля с помощью проволоки-перетяжки.

Готовая схема разводки света по потолку представляет собой следующую картину: от щитка идет кабель, который доходит до распределительной коробки и расходится в разных направлениях, в соответствии с расположением розеток и приборов освещения. Из этого следует, что электрическая распределительная коробка на потолке предназначена для разведения кабеля к источникам питания, розеткам и люстрам. Главное условие монтажа – обеспечение постоянного доступа к коробке. Следовательно, распределительная коробка для проводки на потолке и натяжной потолок можно назвать несовместимыми конструкциями. Что касается подвесных систем, то в них можно сделать специальный лючок для доступа к распределительной коробке.

Некоторые особенности прокладки электрического кабеля по потолку

Существует несколько моментов, о которых необходимо помнить при укладке электрики по потолку, в том числе электрики под натяжным потолком:

В бытовых условиях можно не использовать защитный гофрированный рукав, но в этом случае необходимо использовать кабель марки ВВГнг с медной жилой

В случае замыкания такая проводка не будет гореть или тлеть, что особенно важно при маскировке кабеля потолочными конструкциями.
Осуществляя разводку электрики под натяжным потолком винилового типа, важно выдержать определенное расстояние от лотка электрики до самой конструкции, которое в большинстве случаев приравнивается к 15 см. Установка гипсокартонной подвесной конструкции в этом случае ограничений не имеет.
Прокладку электрического кабеля по деревянным перекрытиям необходимо проводить только с использованием защитного гофрированного рукава или специального лотка

В противном случае при замыкании может случиться пожар, так как дерево является легко возгораемым материалом. При укладке слаботочной проводки монтаж на деревянных поверхностях может осуществляться открытым способом, не используя защитные трубки.
Прокладывая проводку по металлической обрешетке, можно не использовать защитную трубку, достаточно привязать кабель к профилю с помощью пластиковых стяжек. Однако в этом случае важно проверить провода на предмет отсутствия участков с поврежденной изоляцией. Аналогичная ситуация возникает при фиксации электрического кабеля к черновому потолку.

Таким образом, разводку кабеля по потолочному перекрытию, включая укладку проводки по потолку в гофре, вполне можно осуществить своими руками, особых сложностей в этом процессе нет. Главное условие – соблюдение всех правил и рекомендаций от квалифицированных специалистов.

Виды проводки

Необходимость прикрепить провод к стене сначала рассматривается с точки зрения срока предполагаемой эксплуатации. Силовые кабели, отходящие от распределительных коробок провода, предназначаются для долгосрочного использования. Линии связи и телевизионные подключения относятся к типу временных, способных при необходимости менять свое положение.

Исходя из этого, различают 2 вида прокладки электрических коммуникаций:

• открытая проводка, когда крепеж линии производится к наружной поверхности конструкций и вся сеть доступна к осмотру и частичному ремонту;
• скрытая проводка закладывается в материалы стены (замурована) и доступна к операциям в местах подключения к ней (розетки, разъемы) или промежуточных коммутаций (коробки, щитки).

Если скрытая прокладка провода выполнена в гофрированных или гладких трубах, то на этих участках возможна последующая быстрая замена электропроводки.

Порядок монтажа сети в трубах

Пример выполнения монтажа в гладких ПВХ трубках приведен на серии фото:

В технических помещениях такая разводка может оставаться не закрытой слоем штукатурки, в жилых квартирах она находится под слоем отделки.

Правила монтажа

Порядок монтажа зависит от того, будут ли использоваться фасонные изделия — углы, разветвления и заглушки или нет. Если они есть, производитель дает четкие рекомендации насчет того, какое расстояние необходимо оставить для правильного монтажа. Их стоит придерживаться с точностью до миллиметра. Тогда все выглядит аккуратно. Об основных правилах монтажа кабель каналов обычного типа поговорим ниже более подробно.

Как выбрать размер

Если вы решили разводить провода в кабель каналах, для начала надо определиться с тем, какого размера они нужны. Подбирают габариты исходя из количества и размеров проводников, которые надо будет проложить и добавить некоторый запас на будущее — чтобы при необходимости можно было уложить еще один-два провода.

При выборе размера необходимо учитывать количество кабелей, которые надо будет уложить

Количество проводников в кабель канале не нормируется. Главное чтобы была возможность закрыть крышку без проблем. Ограничением может стать необходимость раздельного размещения силовых и малоточных кабелей. В таком случае подбирают сечение так, чтобы между группами кабелей было хоть небольшое расстояние.

Порядок и особенности монтажа

Согласно правил проводка укладывается горизонтально и вертикально, наклонный монтаж допустим только на лестницах. В остальных случаях от правил не отступают и при открытой проводке. Для получения ровного среза при монтаже пластиковых кабель каналов с тонкими стеками пользуются ножницами по металлу или другими, но режущая кромка обязательно должна быть острой. Алюминиевые и металлические лотки отрезают ножовкой по металлу. Толстый пластик тоже можно резать этим же инструментом — будет ровный край и не замнется профиль.

Если необходим отрезок определенной длины — для отвода на розетку, например, отрезать надо в таком порядке: защелкнуть крышку, выровнять край, нанести отметки на крышку и корпус одновременно. После можно резать отдельно. При таком порядке длина обоих изделий будет одинаковой.

Обратите внимание, при прохождении угла крышку не разрезают на две части, а лишь подрезают боковые стенки — чтобы ее можно было согнуть. Не забудьте, что при обходе наружного угла крышка должна быть длиннее лотка в данном случае на ней лучше размечать места надрезов после того как корпус кабель канала закреплен. Правила монтажа пластиковых кабельных лотков

Правила монтажа пластиковых кабельных лотков

Не деревянную поверхность кабель канал крепится на гвозди с широкой шляпкой (можно использовать саморезы), на штукатурку или гипсокартонные стены — на саморезы. Для монтажа на кирпичные или бетонные стены необходима установка на дюбеля. Шаг крепления крепежа — порядка 60-70 см, в местах окончания профиля и местах стыка крепеж устанавливается на расстоянии в 3-5 см от края.

Если стыкуются два куска кабель каналов, крышку надо располагать таким образом, чтобы стыки корпуса и крышки не совпадали. Иначе стык будет слишком заметным и может образоваться неровность, которая еще больше подчеркнет место стыка.

Порядок укладки проводов

В смонтированные корпуса укладываем проводники. Чтобы стенки кабель каналов не провисали, с некоторым шагом устанавливаем поддерживающие перемычки, после чего защелкиваем крышки. На этом прокладку проводки в кабель каналах можно считать оконченной.

Это интересно: Фото керамического плинтуса, из МДФ (видео)

Варианты креплений кабеля

Крепления для кабелей и проводов могут выполняться в нескольких вариантах:

1. Кабель-стяжка с отверстием под дюбель.
2. Монтажная площадка в виде квадрата.
3. Клипсы для гофрированной трубы.
4. Металлическая скоба.
5. Площадка с самоклеящейся подложкой.

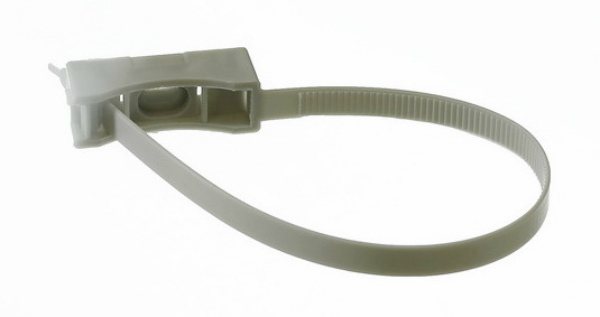

Стяжка с отверстием под дюбель Крепёж изготавливают из нейлона. Замковый проём позволяет зубчатой ленте двигаться только в одну сторону. Стяжку демонтируют резкой ленты.

Опорные платформы сделаны из нейлона. Изделия бывают трёх видов:

• с отверстием для дюбеля или винта;
• платформа с дюбелем;
• крепёж на клейкой основе.

Все типы изделий имеют пазы для продевания ленты стяжки. Полимерные платформы имеют квадратную форму. Их размеры – 19х19, 28х28, 40х40 мм.

Чтобы изолировать поверхность кабелей от внешних негативных факторов, их протягивают в гофрированные трубы. Для крепления гофры на стенах и потолке используют клипсы для проводов.

Конструкция клипсы

Крепёж необходим для фиксации гофрированных труб на вертикальных ограждениях внутри помещений. Клипсы для крепления кабелей имеют скобы-защёлки. Они под усилием разгибаются, пропуская трубу внутрь, и сразу защёлкиваются. В основании изделий сделаны отверстия под дюбели или шурупы.

Металлическая скоба

Скобы металлические используют как надёжное крепление проводов на стенах. Крепёж имеет технологические отверстия, через которые скобы крепят с помощью шурупов, саморезов или пристреливают дюбельным пистолетом.

Металлические изделия могут быть с одной или двумя лапками. Двухкомпонентные держатели состоят из двух скоб, соединённых через отливы винтами. Нижнее ложе имеет отверстие под саморез дюбеля. Он имеет международную маркировку, указывающую диаметр охвата.

Например, GN 20 означает однолапковую скобу с диаметром охвата 19-20 мм. CZ 16 – двухлапковый держатель диаметром 16-17 мм. Двухкомпонентную скобу с внутренним диаметром 31-32 мм обозначают, как С 32.

Изделия представляют собой пластиковые квадраты с выступами в виде пазов для стяжек. Тыльная сторона покрыта двухсторонним скотчем.

Площадки-самоклейки используют, когда надо прикрепить провода к стене, не нарушая целостности поверхности ограждения. Крепёж относится к деталям быстрого монтажа.

Площадки самоклейки

Расходка для пистолетов Hilti GX120 и Hilti BX3

Вот какую расходку для крепления кабеля, кабельных каналов и проводов к стенам вы сможете использовать при наличии монтажного пистолета Hilti:

Крепежный фиксирующий элемент для жесткого кабеля, гофры, водопроводных труб X-FB

• одевается непосредственно в направляющую, благодаря чему обеспечивается удобный монтаж. Свободной рукой не нужно придерживать площадку.
• диаметр закрепляемого материала от 8мм до 40мм

Держатель электрокабеля X-ECT MX

Требует наличия кабельной стяжки. Есть также модели со стяжкой в комплекте X-ECT 40 MX.

• выполнен из негорючего материала
• подходят все кабельные стяжки шириной включительно до 9мм
• одевается непосредственно на “носик” пистолета

Держатель для кабелей, без хомутов и стяжки X-EKB MX

• очень удобен для применения на потолке
• не требует наличия дополнительных стяжек
• можно крепить одновременно несколько кабелей под один держатель

Крепеж под кабельный канал X-ET MX

Непосредственно пристрелка гвоздями кабельных каналов может привести к печальным последствиям в виде излома корпуса канала.
Поэтому применение таких элементов в данном креплении обязательно. Кроме того, с их помощью можно пристреливать пластиковые распредкоробки без риска повреждения площадки.

Зажим для кабелей или легких труб X-EKS 16-40 MX

Если необходимо не просто установить кабель в зажим, но еще его и зафиксировать, используйте X-EKSC MX. Рассчитан на те же диаметры, что и простой X-EKS MX до 40мм.

Двойной фиксатор X-DFB MX

• применяется при параллельной прокладке кабелей или труб
• подходит для гофры и труб d=16-28мм
• при монтаже не раскалывает бетон под основанием фиксатора

Подвесной элемент под электрику X-EHS MX, X-HS CC MX

• подвес производится на резьбовую шпильку
• широко применим для крепежа по потолку кабельных лотков, проволочных конструкций
• не предназначен для длительной работы на улице, только в помещении
• для организации одного подвеса требуется не менее 5 элементов подобного крепежа
• один элемент выдерживает нагрузку до 10кг

Текстильная крепежная лента X-TT

• изготовлена из прочного материала полиэстера
• ширина ленты 19мм, толщина 1,2мм
• в основном распространен при крепеже по полу
• забивается непосредственно гвоздями в закрепляемую поверхность
• подходит для крепления любого материала – кабель, гофра, трубы как пластиковые, так и металлические. Самое простое, дешевое и универсальное крепление.

Держатель пучка кабелей X-ECH

• позволяет организовать аккуратное групповое крепление пучка кабелей на одном элементе
• простая разборная конструкция с защелкой
• применима как на потолке, так и на стенах
• максимальное количество кабелей в держателе до 30шт

Разъемный хомут под трубы X-EMTSC MX (СКРИН С ХИЛТИ USA)

• оцинкованный с антикоррозийной защитой
• рекомендованная нагрузка для одиночного зажима до 5кг
• рассчитан на диаметры закрепляемого материала от 13 до 25мм

Одиночный гвоздь шпилька X-M6-7 B3 P7

Новинка от компании Хилти. Усовершенствование технологии DX Kwik применяемой на пороховых пистолетах. Для них при вбивании шпильки в материал, предварительно требовалось засверливаться ограничительным сверлом. Тратилось лишнее время и дополнительные аксессуары.

Данная же шпилька при наличии аккумуляторного пистолета Hilti BX3 загоняется в бетон или металл простым одиночным выстрелом. А уже дальнейшее решение, что закрепить на этой резьбе, зависит от ваших фантазий и потребностей.

• длина хвостовика шпильки от 7мм до 14мм для металлических поверхностей и от 7мм до 24мм для бетона
• оцинкованная поверхность защищающая от коррозии
• скорость монтажа в 10 раз быстрее по сравнении с предварительным засверливанием
• диаметр резьбы 6мм
• рекомендуемая нагрузка для одиночной шпильки – 5кг для бетона и 20кг при креплении в стали
• для того чтобы шпилька не провернулась, затягивать гайку на ней можно с усилием не более 3Нм.

И в конце приведем обобщенную таблицу для облегчения выбора крепежа при использовании монтажного пистолета Hilti BX3:

Устройство и виды кабель-каналов для электропроводки: типы, цены изделий

Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.

Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки

Для монтажа используются:

• заклепки;
• саморезы;
• специальный клей;
• винты и т.п.

После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.

В стандартном наборе обычно присутствуют:

• переходники;
• соединители L- или Т-образной формы;
• заглушки кабель-канала;
• углы и т.п.

Схема соединения кабель-канала при помощи дополнительной фурнитуры

Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.

В кабель-каналы для электропроводки можно укладывать следующие виды проводов:

• компьютерные;
• силовые;
• телевизионные;
• телефонные;
• слаботочные (видеонаблюдение и пожарная сигнализация).

Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.

Преимущества монтажа электропроводки в кабель-канале:

1. Долговечный результат.
2. Безопасность и практичность.
3. Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
4. Эстетически привлекательный внешний вид.
5. Экономичность.
6. Быстрый доступ к проводке.

Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях

Характеристика металлических кабель-каналов

Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.

Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.

Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.

Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ

Преимущества металлических изделий:

• простая система монтажа;
• высокий уровень пожарной безопасности;
• большой выбор цветовых решений;
• наличие крышки, укомплектованной надежной защелкой.

Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.

Характеристика пластиковых коробов для проводов

Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.

Достоинства пластиковых коробов:

• облегченный вес конструкции;
• устойчивость к коррозийному воздействию;
• простая система фиксации;
• для монтажа крышки не требуется использование инструмента;
• доступная стоимость;
• высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
• не требуется особый уход;
• материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
• не подвергается деформационным изменениям под влиянием температурных скачков.

Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами

Факторы, сокращающие срок службы КС

• Температура +850С и выше разрушает нейлон. На морозе стяжка становится хрупкой и легко ломается;
• Полимерные хомуты в условиях повышенной влажности впитывают влагу и теряют несущую способность;
• Ультрафиолет не разрушает только полимер чёрного цвета. Разноцветные стяжки не устанавливают на улице;
• КС плохо переносят постоянную вибрацию различного оборудования. Со временем стяжки разрушаются;
• При превышении расчётной нагрузки стяжные ленты рвутся;
• Агрессивная среда кислотных или щелочных паров пагубно влияет на пластик и ведёт к полному разрушению стяжки.

Особенности подключения светодиодных лент

С помощью пластиковых стяжек формируют жгуты из проводов и кабелей, которые можно компактно разместить, как внутри, так и снаружи зданий и сооружений. Дешевизна изделий привела к тому, что при прокладке электрических сетей отказались от иного дорогостоящего и неудобного крепежа. Быстрый монтаж и демонтаж фиксирующей арматуры существенно экономят затраты по монтажу и ремонту проводных коммуникаций.

Крепление с помощью клипс

Эти элементы крепежа являются довольно востребованными при открытой прокладке кабеля. Клипсы после установки смотрятся довольно аккуратно. Они могут быть различного размера, формы и быть металлическими или пластиковыми,

Простой вариант имеет вид дужки, с обеих сторон которой имеются отверстия под дюбеля или саморезы. Хорошая и простая конструкция, но есть небольшой минус — для установки необходимо  сверлить два отверстия. Это несколько увеличивает время монтажа.

Металлические клипсы

Изготавливают из металлической полосы. Для установки вначале «оборачивают» ею кабель, совмещают отверстия и закрепляют на поверхности. Использовать можно и на стене и на потолке. Для последнего неудобны только тем, что надо сверлить много отверстий.

Пластиковые клипсы

Применяют в основном для монтажа кабелей в гофрах для скрытой и наружной прокладки. Для различных диаметров труб имеются соответствующие размеры клипс. На бетонные стены их монтируют при помощи дюбелей, а на деревянные поверхности – с помощью обычных саморезов.

 Установку можно выполнять как для одного кабеля, так и совмещать несколько штук, для крепления пучка проводки. Конструкция клипс позволяет собирать их в единый блок. У каждой с боковой стороны имеются замки (специальные пазы), с их помощью производят надежное соединение клипс друг с другом. Разводка с помощью этих элементов получается аккуратной и ровной.

Самоклеящаяся клипса

Применяют для крепления кабеля или провода различной формы, могут быть выполнены в пластиковой или металлической форме. Поверхность, куда она будет крепиться, должна быть очищена от всякой пыли и грязи. У клипсы на тыльной стороне имеется односторонняя липкая лента. Такой крепеж применяется для крепления кабеля на пластиковые панели или мебель. Отпадает необходимость в сверлении отверстий в дорогостоящих или хрупких материалах.

Клипсы с гвоздем

Изготавливаются в виде пластиковой скобы, сбоку которой имеется отверстие для гвоздя. По форме могут быть самыми разными. Используют для открытого монтажа на деревянных и аналогичных по плотности стенах. На фото выше.

Такое крепление очень быстрое и удобное. Им часто пользуются, когда надо пробросить по плинтусу телефонные, телевизионные и другие кабели малого сечения.

Выбор материала и сечения проводов

Для того чтобы проложить проводку, вам необходимо знать, какие провода купить и какое у них должно быть сечение. На современном рынке стройматериалов и электротехники можно найти великое множество продукции разнообразных брендов. Но для нас достаточно будет знать два основных вида, которые представляет рынок — это ВВГ и ПВС. ВВГ — винил-винил голый, то есть, каждая жила в виниловой изоляции, а все эти жилы — еще в одной изоляции. Обычно в строительных магазинах такой кабель только одножильный, то есть, его жилка литая, а не из сотни тоненьких проволочек.

ПВС — провод с виниловой изоляцией соединительный. Самый распространенный медный провод, который используют как для проводки, так и для изготовления переносок и других приспособлений. Данный кабель выполнен из меди и имеет многожильные провода, то есть, одна его жилка состоит из сотни тоненьких жилок, это положительно сказывается на его электропроводности и в целом — на качестве изделия.

Если вы собираетесь частично изготовить проводку, то тогда вы должны узнать, какими проводами она у вас уже смонтирована. Если медь одножильная, выбирайте ВВГ, если алюминиевая лапша, то выбирайте АВВГ — тот же самый ВВГ, только алюминиевый. Если вы полностью решили менять проводку, тогда однозначно остановите свой выбор на кабеле ПВС.

Выбираем сечение. Обычно современную проводку изготавливают отдельно для группы освещения и для группы розеток, а на особо мощные потребители — и вовсе ведут отдельную линию от щитка. Так вот, линию для освещения ведут с помощью провода 1,5 мм², а розеточную линию достаточно будет проложить проводом 2,5 мм². Кстати, данные значения соответствуют ПУЭ.

Если вы хотите индивидуально рассчитать сечение проводников, тогда посчитайте всю нагрузку на линию. Например, мы ведем отдельную линию на кухню. Там у нас расположена стиральная машина (1,5 кВт), чайник электрический (2 кВт), микроволновка (1,5 кВт), мелкие кухонные приборы, такие как миксер и блендер (1 кВт). Складываем все вместе и получаем, что при одновременном использовании потребляемая мощность составит 6 кВт/ч. 6000/220=27 ампер, — это ток, потребляемый вашими приборами.

Провод в 2,5 мм² пропускает именно 27А, кабель 1,5 мм² пропускает ток в 4,1А. Если у вас более мощная техника, например, электроплита, тогда берите более мощный кабель — 4 мм², который способен пропускать ток в 38А. Если у вас планируется светодиодное освещение, — тогда на группу освещения выберите 1 мм². Меньше брать не стоит, так как не исключены случаи установки обычных вольфрамовых ламп. Опираясь на данные цифры, рассчитываем сечение наших проводников.
