Кованые ворота

Виды

Подробное описание технологии изготовления (сборки) кованых ворот очень важно, но не менее значимо то, что они бывают различных видов. Так, распашные ажурные конструкции могут раскрываться внутрь или вовне дворового участка

Все зависимости от того, где больше места. Рекомендуется использовать открытие внутрь, чтобы не создавать помех уличному движению и идущим людям. Впрочем, если ваш дом обособлен или находится в самом конце улицы, это соображение значения не имеет.

Изделия с профлистом отличаются универсальностью, поскольку на их изготовление идет прочнейшая сталь. Поверхность в результате обработки прокатным оборудованием покрывается трапециевидным рельефом — это не только красиво, но и значительно надежнее ровного металла. Профлист чаще всего выпускают с эмалевыми покрытиями. Этот материал мало корродирует и может быть переставлен в другое место, если возникнет такая потребность.

На кованые ворота профнастил крепится саморезами, предварительно для их вкручивания приваривают крепежные уголки. Многие предприятия и даже частные мастера предлагаются уже готовые комплекты с профлисто (как снимающимся, так и приваренным полностью).

Эксклюзивные по виду изделия позволяет получать такой метод, как холодная ковка. Проблема в том, что она требует специального оборудования и стоит дорого. Такие методы годятся только для крупных предприятий и организаций, а мелкие мастерские занимаются лишь горячей ковкой. Холодный изгиб прута придает ему повышенную прочность сравнительно с обычным состоянием.

Самостоятельно изготовленные холодным методом ворота нерентабельны. Вместе с ними следует сразу готовить калитку, ограждения, входные группы. Или продавать кованые элементы постоянно на заказ. Если оба пути вас не устраивают, выгоднее купить готовые блоки и просто применить их.

Любые типы кованых ворот, в том числе откатные, могут быть созданы методом горячей ковки

Однако сэкономить на оборудовании не получится, более того, самостоятельно применять его можно только при соблюдении всех мер предосторожности. Обязательно следует иметь в запасе проточную воду, чтобы охлаждать разогретый металл

При помощи газовой горелки можно нагреть пруток диаметром до 1,4 см, а вместо наковальни подойдет перевернутый рельс. Такой инструментарий достаточен для получения крупных оформительских деталей.

Раздвижные кованые ворота делятся на три главных подтипа:

1. рельсовый;
2. консольный;
3. подвешиваемый.

Однозначным преимуществом является то, что ни на улице, ни во дворе не потребуется дополнительного места. Даже очень тяжелые конструкции обходятся без петель, и нагрузка распределяется равномерно. Открыть и закрыть вход можно будет плавно. В случае использования подвесных и консольных ворот, меньше нужно будет чистить снег зимой, а консоли и рельсы позволяют въезжать автомобилям любой высоты.

Изготовление почти всех типов кованых ворот обязательно требует использования сварки. Но не все детали их металлические, часто создают изделия с поликарбонатом. Использование этого материала позволяет недорого создать великолепные на вид ворота; при этом защитные свойства вполне удовлетворительны. Поликарбонат служит достаточно долго, но необходимо тщательно подбирать его по уровню светопроницаемости. Окрашены входные конструкции могут быть в самые разные тона, лишь бы они гармонировали с окружающими элементами и самим домом.

Конструкции из поликарбоната не только простые по монтажу, но и не загораются, механически крепки, могут объединяться с другими материалами и эксплуатироваться в различных температурных режимах. Если вы хотите максимальной натуральности и естественности, нужно выбирать решения с деревом. Часто вагонкой заполняют каркас. Использовать древесину можно как для всех ворот в целом, так и для калитки отдельно.

Двустворчатые кованые ворота лучше одностворчатых тем, что нет необходимости открывать их полностью лишний раз. Когда внутрь заходят или со двора выходят люди, этого вполне достаточно

Немаловажно, что варианты с единственной створкой имеют большую массу, а потому создают повышенную нагрузку на несущие элементы

Автоматические кованые ворота хороши не только тем, что они облегчают повседневную жизнь и повышают защищенность. Это интересный способ подчеркнуть свою приверженность современной технике. Дополнительные средства обеспечения безопасности включают фотоэлементы, применение магнитных замков.

Где устанавливаются такие металлические (железные) конструкции

Сфера применения ворот из ковки очень широка. Они прекрасно смотрятся в частных владениях, подчеркивая высокий статус и изящный вкус хозяев. С помощью даже самых простых и незатейливых вариантов можно превратить свой участок в сказочный уголок. Ковка хорошо сочетается с заборами любой конструкции, разных материалов и высоты. Поэтому не обязательно выполнять в таком же стиле, как ворота и калитку все остальное ограждение по периметру.

Кованые ворота и калитка. Работа Владимира Подпольного, Азов, Ростовская область

На въезде к офисным зданиям или предприятиям такое выполнение будет смотреться не менее эффектно. Поскольку стоимость данного изделия высокая, это подчеркнет серьезность и стабильность в делах любой организации.

Также коваными воротами часто оборудуется территория парков отдыха, скверов и других общественных территорий. В зависимости от выполнения данные конструкции могут создавать ощущение высокой культуры и художественного вкуса.

Установка ворот своими руками

Решив все сделать своими руками, перед тем как приступить к монтировке кованых ворот с калиткой, убедитесь еще раз, что вы сможете это совершить.

Учтите все сложности, которые могут возникнуть. Не забывайте об аккуратности исполнения и наличии навыков подобных работ.

Чертеж каркаса основной конструкции

Желательно, чтобы установкой занимались профессионалы. Это минимизирует повреждения изделия.

Для меньших денежных трат устанавливаем ворота для дачи с калиткой самостоятельно и крайне осторожно. Необходимы определенные инструменты:

Необходимы определенные инструменты:

• сварка;
• болгарка;
• дрель;
• молот;
• саморезы;
• уровень;
• линейка (сантиметр).

Разнообразие эскизов

Для опор стоит приобрести профиль стальной оцинкованный 100х100 мм.

Редко столбики из металла заменяют бетонными.

Каркасные уголки должны быть толщиной более 2 мм.

Монтаж распашной конструкции

Как все происходит:

1. Для правильного монтажа конструкции предварительно подготавливаем место.
2. Затем делаем разметку (сверяемся с заранее сделанным рисунком) и бетонируем опоры.
3. Пока столбики выстаиваются, параллельно совершаем сборку каркаса ворот.
4. Вешаем ворота на стойки, регулируем створки, обшиваем.

Схема для установки своими руками

Для самостоятельной установки мастера советуют выбрать распашные двухстворчатые ворота. Их легче монтировать.

На видео представлена подборка вариантов кованых конструкций.

Главное – это свободное место с двух сторон, куда будут открываться створки.

Технология монтажа выглядит следующим образом:

1. Опоры необходимо обработать антикоррозийным составом перед тем, как устанавливать.
2. Их установка происходит на подушку толщиной 20–30 см (щебень, песок).
3. Вертикально ровно выставляем столбцы (проверяем уровнем).
4. Оставшиеся пустоты засыпаем осколками кирпича, землей, щебнем (вперемешку).
5. Заливаем все бетоном.
6. Ждем около недели, пока не выстоится раствор.
7. Каркас ворот варим из профиля (свариваем рамы – внешнюю и внутреннюю).
8. Когда они готовы, шлифуем их, грунтуем, красим.
9. На столбиках уже должны быть спецпетли (их нужно заранее закрепить).
10. Навешиваем на них створки ворот.

Чертеж распашной конструкции

Монтаж раздвижной конструкции

Придерживаемся таких правил при самостоятельном изготовлении конструкции, выбрав раздвижной вариант ворот:

• приступаем к работе только с наличием навыков монтировки, сварки, слесарных работ;
• необходимо умение чертить схемы, чертежи, наглядные эскизы.

Приступим:

1. Делаем эскиз с указанием размеров и всех элементов.
2. Выясняем технические условия, делаем расчеты на прочность.
3. Считаем необходимое количество всех материалов, мелких деталей. Закупаемся.
4. Составляем поэтапный план работ.
5. Если у вас еще нет ограждения, спланируйте, какое оно будет, до того, как установите ворота. Ведь понадобится учесть нагрузки, которые будут давить на основание (несущие столбики) с двух сторон (ворота и забор). Заложить в проект усиленные несущие части.

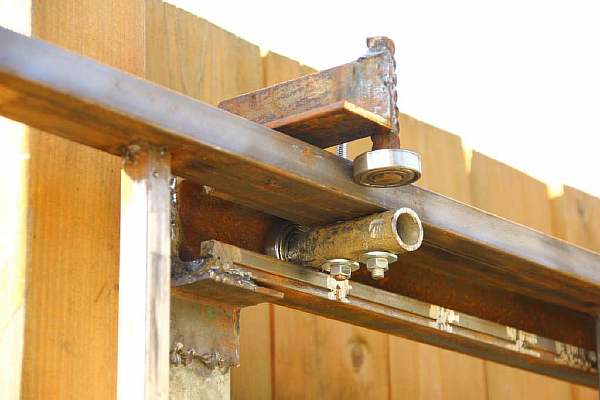

Ролики

Столбики делаем из швеллера, стальной трубы или других материалов, к которым можно приваривать конструкционные элементы.

Двустворчатые ворота выполнить сложнее, поэтому легче взяться за изготовление одностворчатого варианта. Причем они надежнее и крепче остальных видов. Да и монтаж совершается просто.

Соблюдайте для раздвижных ворот главное условие: сторона (забор), куда будет открываться створка, должна быть хотя бы в два раза длиннее ширины самих ворот. Оптимальная высота – 2 метра.

Раздвижная конструкция

Как ковать своими руками: разработка рисунка (схемы), техника сваривания (сварки), процесс изготовления

Прежде чем приступить к изготовлению кованых изделий, необходимо разобраться в технологии ковки. Этот процесс представляет собой специальную обработку металлической заготовки с целью придания ей нужной формы и размеров. Методика бывает холодной и горячей. Поскольку последняя является трудоемким дорогостоящим процессом, требующим особых навыков и инструментов, то рассматривается чаще именно холодный способ.

Справка. Независимо от выбранной технологии работы с металлом рекомендуется получить соответствующие навыки. Для этого начинающему исполнителю следует освоить операции ковки или уделить более значительное время приобретению знаний, в частности, пройти обучение кузнечному делу в учебном заведении, самостоятельно, на мастер-классах.

Данный процесс трудозатратный, он требует усилий и времени для опрессовывания, изгиба и другой обработки каждой отдельной металлической детали, чтобы обеспечить ей нужную форму. В конечном итоге она сваривается. По сравнению с горячим методом этот значительно проще. Главное преимущество заключается в необходимости приобретения одного станка для ковки и некоторых других инструментов, которые будут размещаться даже небольшой по площади мастерской. Изготовление предполагает обработку заготовок-полуфабрикатов.

Выбор металла

Для обработки подходит латунь, дюралюминий, сталь или медь. Наравне с этими металлами могут применяться их сплавы.

Инструменты

Следует запастись для изгиба под углом заготовки «Гнутиком», для ковки станком «Улитка», многими он изготавливается самостоятельно. Данное приспособление позволяет создавать спиралевидные детали.

Важно. Помимо базового инструментария для холодной ковки дополнительно используются станок для колец, «Твистер», «Волна», «Фонарик» и многие другие.. Процесс ковки

Процесс ковки

Вся работа разделяется на следующие этапы:

1. Создание эскиза и выполнение точного чертежа для определенного декоративного элемента;
2. Приобретение соответствующих заготовок;
3. Сама сборка.

Эскиз, как и чертеж, может выполняться самостоятельно с помощью компьютерных программ или вручную, а также заказывается у профессиональных художников. С помощью создания проекта еще до начала работ можно произвести расчет количества требуемых металлических заготовок.

Эскиз кованых ворот и калитки

Главные элементы для холодной ковки:

• торсион – пруток с винтовым скручиванием по оси;
• кольца – производится из прутьев круглого или квадратного сечения;
• завитки – загибается в обе или в одну сторону в конце прута;
• лапки – определенная форма передается кончику металлического прута.

Чаще всего применяются такие технологии холодной и горячей ковки:

• закручивание(торсирование) – с помощью станка «Твистер» или вручную по оси скручивается заготовка;
• гибка – выполняется на «Гнутике». Допускается произвольный угол загиба;
• вытяжка – за счет уменьшения сечения заготовки увеличится ее длина посредством вытягивания.

После того, как все элементы созданы и подготовлены, они собираются согласно разработанному проекту вместе и закрепляются свариванием. Выполнение данных операций, а также покраска ковки требует наличия специального стола.

Важно. Использование метода холодной ковки для создания кованых ворот своими руками менее требует от мастера наличия особых навыков.

Разновидности кованых ворот

По своим конструкционным особенностям выделяется два основных вида ворот:

• распашные;
• откатные.

И тот, и другой вид ворот может быть автоматическим, то есть процессом открытия и закрытия ворот можно будет управлять на расстоянии.

Кроме этого, конструкции кованых ворот делятся на два типа:

Свежие записи
Бензопила или электропила — что выбрать для сада?4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле

• открытые (состоят из рамы, решетки из прутьев и ажурного узора);
• закрытые (представляют собой лист с рамой, на котором закреплены элементы ковки).

распашных ворот

Форма кованых ворот может быть разнообразной и определяется она, прежде всего, изменением очертаний краев ворот. Кованые ворота могут иметь традиционную арочную или прямоугольную форму, а могут быть волнистыми, зигзагообразными или треугольными. Усложнить форму ворот и придать ей объемности можно за счет размещения лепных элементов на створках.

Сколько стоят кованые ворота и калитки

Итоговая цена зависит от множества факторов:

• Объема и вариантов использования материала;
• Сложности изготовления декоративных элементов;
• Размеров и сложности механизмов ворот;
• Фурнитуры и автоматики;

Не забудьте, что в случае работы автоматики, необходимо будет подключение к электричеству, это тоже дополнительные расходы.

В среднем стоимость готового изделия может достигать 200 или 300 тысяч рублей. Комбинированные образцы стоят значительно дешевле: от 40 000-45 000 рублей. А вы бы хотели установить на своём участке такой элемент? Расскажите о том, какие бы ворота вы установили и почему.

Кованые или сварные

Сварные и кованые заборы и ворота делают из одного материала, но используют разные технологии. И в том, и в другом случае используется эластичность металла. Но используется она по-разному, в разных условиях и процессах. В процессе ковки, металлическую заготовку (для оград обычно используют прут) нагревают, доведя до определенной температуры, при помощи прессования придают ей желаемую форму. Разнообразие форм велико: разогретый металл становится в разы пластичнее, что позволяет выковывать из него ажурные и витые элементы.

Набрав определенное количество кованых заготовок, их объединяют в секции, которые затем монтируются на опорные столбы. Благодаря тому, что работы проводятся с размягченным металлом, удается объединить элементы ограды в единое целое почти без швов. За счет этого кованная ограда смотрится очень аккуратно.

Классическая ковка — длительный и дорогой процесс, но ограда получается уникальной

При создании сварных заборов тоже используют эластичность металла, но в холодном состоянии. Из прута тоже делают витые и изогнутые элементы — процесс называют «холодной ковкой». Для получения разных по форме элементов сварного забора есть специальные приспособления, позволяющие без нагрева менять форму заготовок. Но, в холодном состоянии, пластичность металла меньше, меньше и возможных вариаций.

При создании сварных заборов, элементы объединяются за счет сварки. Это обуславливает наличие сварных швов. Вот в этом — в меньшей художественной ценности и в наличии швов — и есть основное отличие сварных и кованых ограждений. В остальном (в функциональности, долговечности) они одинаковы. В чем еще разница? В цене и времени изготовления. Кованые заборы и ворота требуют намного больше времени на изготовление и стоят больше, так как процесс требует специальных навыков и высокой квалификации. Сварные делать быстрее и проще, соответственно и цена меньше.

Ковано-сварные ограды не так дороги, и смотрятся интересно

Есть еще промежуточный вид — ковано-сварные заборы. В них элементы сделаны методом ковки, а в секции они собраны и скреплены друг с другом методом сварки. Такие ограды выглядят не менее презентабельно чем кованые, а стоят дешевле, так как процесс изготовления менее трудоемкий.

Виды кованых ворот: описание конструкции, фото и эскизные картинки

Новичку кажется, что все кованные ворота примерно одинаковые. Однако, это далеко не так.

Рассмотрим варианты калиток разных типов:

1. Простая конструкция без дополнительных вставок и элементов. Обычно это прямые или слегка изогнутые линии, не закрывающие пространство за калиткой.
2. Полностью скрытая калитка. Обычно в такие конструкции вставляется металлический шит.
3. Калитка из дерева. С кованным наполнением. В Этом случае, основным материалом выступает дерево, а металл, только армирует ворота, либо является декоративным элементом дизайна.
4. Ограждения комбинированного типа. Здесь в равных пропорциях используются два разных материала. Обычно это полипропилен, или дерево, а также, металл. Причем, последний может использоваться только как украшение, по периметру.

Существует несколько разновидностей кованых ворот в зависимости от принципа открывания

О плюсах и минусах каждой конструкции стоит сказать отдельно. Обычно они отличаются нюансами крепления и технологией сборки, а также типом открывания.

Ворота откатные кованые с фото моделей

Откатные модели очень удобны, когда у вас не очень много пространства, они открываются вдоль ворот. Такой механизм едва заметен и при разумной нагрузке прослужит вам достаточно долго.

Из чего состоит конструкция:

1. Опора – специальная опорная закладка для всего механизма ворот.
2. Каркас – рама изделия.
3. Внутренняя зашивка – это часть обычно состоит из ковки и декоративных элементов. Обычно используют разные материалы для оформления таких конструкции. Ведь откатный механизм не всегда может выдержать вес полноценного металла. Зашивка, как мы выяснили может состоять из единого полотна, так и из отдельных элементов. Очень часто для снижения веса используют профлист.
4. Фурнитура и комплектующие.

Ворота распашные кованые с фото моделей

Устройство ворот такого типа несложное. Сами распашные створки крепятся к специальным закладным стойкам, которые располагаются на опорных столба. Обычно замковые элементы и фурнитура усилены подшипниками. Что позволяет без особого труда открыть и закрыть ворота. Причем предусмотрены варианты открывания как внутрь, так и наружу двора.

Очень часто ворота сочетаются с калиткой. Такая «пара» выгодно отличается от обычных ворот.

Еще один вариант подобной конструкции. Как видно из фото опорные стойки в этом случае выполнены из кирпича.

Кованые ворота с калиткой внутри с фото моделей

Кстати, калитка может быть выполнена как отдельной конструкцией, так и быть часть ворот. Как вы успели заметить, первый вариант гораздо солиднее. А если вы решили сэкономить, либо пространство для калитки не позволяет сделать отдельный вход, то возможно использовать пространство с умом.

Такие ворота считаются более бюджетными, а с другой стороны, почему нет?

Кованые ворота с поликарбонатом с фото моделей

Комбинированные ворота с использованием поликарбоната – современное решение проблем с весом ворот и их стоимостью. Такие модели дешевле полностью металлических резных конструкции, к тому же плотное стекло позволяет скрыть от посторонних глаз то, что происходит за забором.

По сравнению с металлическими конструкциями пластик освежает металл, делает ворота долее утонченными и изящными. Если вы планируете цветник, то такие заборы и ворота прекрасно будут пропускать свет, однако, специальное покрытие скроет вас от взглядов.

Ворота из профнастила с коваными элементами с фото моделей

Ворота из профнастила полностью скроют вашу усадьбу от посторонних глаз. Такое материал долго прослужит и практически не доставит проблем. В основе профнастила крепкий сплав стали. Обычно такие ворота являются продолжением забора или оградки.

Раздвижные ворота по типу напоминают откатные, только механизмы для открывания дверей установлены с двух сторон.

Эксклюзивные красивые кованые ворота с фото моделей

Дизайнерские модели выполняются по индивидуальному заказу. Стоимость таких образцов не доступная обычному человеку. Такие ворота чаще всего выполняются вручную. Очень часто на них изображаются вензеля или другие отличительные знаки семьи, для которых создается кованый шедевр.

Сборка кованых ворот и калитки

Не все могут позволить купить готовое изделие. Поэтому многие самоделкины изготавливают кованые створки ворот и калитки самостоятельно из готовых фрагментов и узоров, выполненных холодной ковкой.

Чертеж для изготовления

Инструменты и материалы

При изготовлении въездной калитки нужно помнить, что не стоит жертвовать прочностью изделия, создавая декор. Металл – тяжелый материал, поэтому любой элемент из железа добавит веса полотну. Соответственно, каркас, опорные столбы, петли необходимо выбирать с учетом общей массы готового изделия. Также немаловажный нюанс во время проектирования – дистанция на створках между элементами декора.

Эскизы ворот

Чтобы ковать различные изделия своим руками, будут необходимы:

• большой ровный стол для соединения деталей;
• аппарат для сварки;
• инструменты для работы с металлом;
• болгарка для обработки сварочных швов.

При изготовлении въездной калитки с помощью холодной ковки необходим специальный инструмент: тиски, станок для гибки профиля, лекальные тисы.

Схема створок и калитки

Кроме элементов декора, потребуется материал для изготовления каркаса: профтруба или уголок. Опорные столбы также изготавливаются из профильных труб. Для крепления опор требуется щебенка, бетон, лопата или садовый бур.

Принцип холодной ковки

Это технология сгибания металлических заготовок на специальном оборудовании в домашних условиях. Станки для промышленного производства оборудованы электрическим приводом, поэтому процесс не отнимает много сил.

Эскиз калитки и ворот

Чтобы придать железному пруту требуемую форму, не нужно его нагревать. Для сохранения формы применяется опрессовывание и использование сварки.

Особенности горячей ковки

Во время изготовления декоративных узоров металл разогревается до температуры, делающей его эластичным. Умелое использование специального оборудования позволяет кузнецу изготавливать красивые элементы.

Чертеж створок с коваными элементами

Причем это очень тяжелая работа. Без специального инструментария и определенных знаний начинающим не стоит браться изготавливать самодельные элементы с помощью горячей ковки. Такую работу лучше доверить специалистам.

Готовые ворота и калитка, изготовленные с помощью горячей ковки, представлены на фото ниже.

Около дома

Изготовление створки

Прежде чем начать работу, нужно подготовить все материалы. Далее пошаговая инструкция выглядит таким образом:

1. Сварка каркаса из профтрубы 30х30 мм. Если обшивать каркас с одной стороны металлическим листом, то желательно использовать более толстую профильную трубу.
2. Предварительная сварка производится точечно, чтобы створку не перекрутило.
3. Каркас проверяется на соответствие размеров.
4. Швы проваривают инвертором.
5. С помощью сварки крепят ручки, после чего обрабатывают шлифмашиной.
6. Все металлические элементы покрывают антикоррозийным составом. Белый налет, который появляется после обработки, снимается ветошью. Далее приступают к окрашиванию изделия. Современные краски не только украшают элементы сооружения, но также защищают от негативных внешних факторов.

Створки с калиткой

Монтаж кованых ворот и калитки

Надежность и долговечность изделия зависят непосредственно от правильного монтажа. Для крепления профильные трубы заглубляют в землю, заливают цементом, дополнительно закрепляют кладкой камня или кирпича. С учетом значительной нагрузки при установке конструкции торопиться не стоит. Нужно выждать, пока фундамент полностью наберет прочность.

Схема для установки конструкции своими руками

Когда опоры будут закреплены, створки навешивают на петли. Чем створки тяжелей, тем большее количество петель требуется.

Подробную инструкцию по изготовлению и монтажу конструкции кованых ворот и калитки можно посмотреть на видео ниже.

Стиль и дизайн

Въездные ворота, калитка, ограда являются своеобразной обложкой общего оформления участка, расположенного на нем дома, других сооружений. В первую очередь все элементы ограждения должны сочетаться между собой, а также соответствовать общему дизайну огражденной территории, существующим на ней объектам. Для наглядности рассмотрим несколько наиболее популярных стилей:

• Ренессанс. Калитки и ворота должны содержать орнамент. Развитие узора начинается с центра. Главным элементом рисунка являются спиралевидные завитки, созданные из прутков круглого сечения, которые пересекаются друг с другом. Художественная ковка кажется невесомой.
• Модерн. При создании композиции используются плавные линии, похожие на изгиб стеблей растений. В основе орнаментального рисунка лежит образец цветов. Животный мир представлен лебедями, орлами, летучими мышами.
• Минимализм. Изделия имеют строгий вид и самую простую форму. В них практически отсутствуют завитки, но есть изгибы.
• Арт-деко. Конструкция выглядит дорого и натурально. Здесь нельзя использовать штампованные заготовки. Каждая деталь эксклюзивная, сначала ее надо нарисовать.
• Романский. При оформлении применяются сказочные сюжеты, растительные и животные орнаменты. Характерны симметричные узоры и полукруглые арки, расположенные над въездом.
