Требования к котельным в частном доме

Состав оборудования

Разобравшись со схемами и чертежами, можно начинать подготавливать базовое оборудование для предстоящего монтажа.

Отопительный котел и бойлер для котельной в частном доме

Сердцем каждой котельной установки является сам теплогенератор. В зависимости от способа монтажа выделяют такие разновидности этих устройств:

1. Настенные.
2. Напольные.

Представители первой группы фиксируются на стенах и состоят из бойлера, насоса и распределительного коллектора. Их оснащают всевозможными датчиками и сопутствующими аксессуарами. Если обустраивается бойлерная комната или просторная котельная в коттедже, наличие бойлера является обязательным условием.

Циркуляционный насос

Важной частью полноценной котельной является циркуляционный насос, который создает вращение жидкости по замкнутому контуру. В продаже доступны различные типы таких установок

Отдельные модели поддерживают режим беспрерывной работы и водяное охлаждение.

Коллектор

Коллектор представляет собой крупный распределительный центр, в котором сосредоточено большое количество рабочих органов и механизмов. Основную его часть занимают трубы с сечением 100 мм.

Гидравлический разделитель

Важным звеном в системе отопления является гидравлический разделитель или гидростекла. Она разработана для монтажа котлов с распределительным коллектором и несколькими насосами для циркуляции. Основная задача механизма заключается в разделении первого контура от вторичного.

Устройство работает как байпас и оснащается сепаратором сетчатого типа, который фильтрует разные примеси или воздушные пузырьки.

Дымоход

Если в помещении установлен не только газовый агрегат, но и другие отопительные приборы, важно позаботиться об эффективном отведении дыма. Для этого нужно учитывать такие нормативы:

1. Один дымоход может обслуживать не больше 2-х котлов.
2. Отверстия для отведения дыма должны размещаться на разных уровнях.
3. Вход в дымоход разделяется дистанцией в 50 см.

Группа безопасности. Система автоматики и система удаленного мониторинга и контроля

Чтобы предотвратить непредвиденные обстоятельства при работе котельного оборудования и повысить степень безопасности, необходимо позаботиться о системе автоматики, мониторинга и контроля за установкой. И хоть качественные автоматизированные устройства стоят недешево, они являются обязательным атрибутом бесперебойной и защищенной работы котла.

Обвязка

Завершающим этапом в обустройстве котельной на даче или частном доме является обвязка. Правильно настроенное автономное отопление обеспечит полную независимость от установленных норм, тарифов и прочих неприятностей, которые возникают при использовании услуг централизованной сети теплоснабжения. Чтобы получить доступ ко всем регулирующим узлам, запорным механизмам и средствам для мониторинга, нужно грамотно обустроить обвязку. Чем лучше будет проведена работа, тем дольше прослужит котел и меньше ресурсов понадобится на его ремонт или замену.

Из чего складывается безопасная установка

Газовый котел — источник потенциальной опасности независимо от типа, модели и производителя. Эта особенность влияет на окончательное местоположение агрегата, поскольку нормами СНиП четко определены правила выбора места, монтажа и эксплуатации оборудования.

Комплекс ограничений может показаться избыточным, однако он помогает обустроить не только гармоничный, но и безопасный интерьер. При установке котла соблюдаются следующие правила:

При работе агрегата важна хорошая циркуляция воздуха. Поэтому минимальная площадь помещения, где будет происходить монтаж, составляет 4 квадрата, при высоте потолка 2,5 м; любая кухня вписывается в эти параметры.

Компактная модельИсточник schoolbrik.ru

Максимальная мощность прибора для домашнего использования не должна превышать 60 кВт.
Монтаж разрешен на полу или на стене. В последнем случае расстояние от пола и потолка не может быть меньше 0,8 м. Агрегат нельзя устанавливать на подоконнике или предметах мебели, крепить к потолку или стенке шкафа.
Из-за необходимости хорошего воздухообмена котел нельзя размещать вплотную к другим предметам

Особенно это касается холодильника и плиты (неважно, газовой или электрической); 30 см — минимальное расстояние до любого из них.

Изюминка интерьераИсточник veronaplusgroup.ru

• От котла до розетки, от которой он запитан, выдерживается дистанция в один метр, до счетчика — не менее полутора метров (а лучше больше).

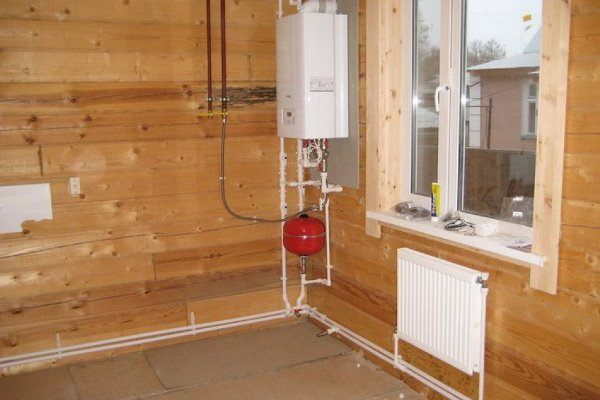

• Если жилье, для которого предназначена газовая система, деревянное, то стену, где будет проводиться монтаж, защищают металлическим листом.
• Установка газового котла в кухонном гарнитуре также оговаривается правилами. Прибор при работе нагревается, поэтому расстояние до боковых стенок не может быть меньше 5 см, до дверцы маскировочного шкафа — минимум 10 см.

На мансардеИсточник www.caldaiemurali.it/media

• Ко всем газовым коммуникациям обеспечивается свободный доступ; с идеей несъемных (глухих) маскирующих конструкций придется распрощаться.
• Маскировочные шкафы обрабатываются огнеупорным составом, стандартные краски и лаки использовать запрещено. В стенках проделываются вентиляционные отверстия.
• Допускается установка оборудования в нежилой комнате рядом с кухней, при наличии форточки и двери, которая не закрывается наглухо.

В удобной нишеИсточник i2.wp.com

Проект котельной для частного дома критерии выбора

Монтаж котельной в частном доме начинается с планировки и составления проекта. Реализовать такую задачу без помощи специалиста проблематично. К тому же, у профессионального проектировщика есть список всех норм и официальная документация.

В процессе проектирования котельной в своем доме необходимо указать на чертежах точные расчеты, определить количество нужного оборудования и сопутствующих аксессуаров, а также описать все финансовые затраты. Нужно составить пошаговое руководство, по которому будут выполняться все работы.

От сложности плана зависит продолжительность выполнения всех официальных вопросов и подготовки документации. Только когда бумажные дела будут завершены, можно начинать основную работу.

Составляя проект котельной, следует учесть такие моменты:

1. Режим работы отопительной системы.
2. Вид носителя тепла.
3. Место монтажа.
4. Размещение вентиляционной системы.
5. Наличие осветительных приборов.

Определяем оптимальное место для котельной

Если вы собираетесь провести масштабный и генеральный ремонт в доме, обустройство котельной должно волновать вас в первую очередь. Но поскольку по старому проекту бывает невозможно установить котел внутри жилища, приходится сооружать дополнительную пристройку или выбирать специально отведенное место в жилище.

Первый вариант не пользуется популярностью, т.к. он требует дополнительных затрат времени и денег. Не всегда подобное сооружение вписывается в общую концепцию стиля помещения.

Если рассматривается вариант проектирования котельной в доме и при этом проблем с планировкой нет, то необходимо учитывать все требования и нормы, которые указаны в СНиП. Учитывая все правила расположения котельного оборудования в подвале частного дома или его любой другой части, вы сможете лишить себя дополнительных хлопот и сможете реализовать проект за короткое время.

Требования к помещению

Собираясь обустроить помещение под газовый котел, следует учесть такие требования:

1. Дистанция между потолком составляет 2-2,5 м.
2. Комнату нужно размещать отдельно от жилых частей.
3. Площадь пристройки рассчитывается по такой формуле: на один котел должно приходиться не меньше 4 м².
4. Дверной проем должен обладать шириной от 0,8 м.
5. Стены и потолок создаются из материалов, которые защищены от огня.

Отделка котельной изнутри

Если стены котельной изготовлены из кирпича или бетона, их нужно покрыть штукатуркой и обработать водоэмульсионным красящим составом. В качестве дополнительного отделочного слоя можно использовать керамическую плитку или панели из металла для облицовки. Если не провести внутренние работы, в постройке будет много пыли, которая негативно повлияет на работоспособность оборудования.

При наличии стен из дерева их нужно тщательно обработать противопожарным средством. Следует закрепить листы гипсокартона и покрыть поверхность штукатуркой. За котловым агрегатом фиксируются алюминиевые листы.

Напольное покрытие выравнивается с помощью цементно-песчаной стяжки, поскольку керамическая плитка не обладает нужной прочностью, а под воздействием тяжелого оборудования она может деформироваться или растрескаться. Еще одним надежным материалом является керамогранит, который характеризуется высокой прочностью и не боится прогревания.

Для защиты котельной от протечек необходимо обустроить сливной желоб. При отсутствии возможности сделать это на высоте 5-10 см от уровня напольного покрытия размещаются трубы гидроизоляции, а котловой агрегат поднимается на возвышенность, чтобы изолировать его от взаимодействия с жидкостью. Для облицовки котла можно применить кирпичи или керамогранит.

Выбирая последний вариант, следует останавливаться на светлых оттенках с матовой текстурой, поскольку они не накапливают следы от обуви и пыль.

В потолочном пространстве над котлом прокладывают трубопровод и остальные коммуникации. Чтобы скрыть их, необходимо подготовить короб из гипсокартона.

Требования для двери

Обустраивая дверь, важно выбирать негорючие материалы, т.к. дерево быстро воспламеняется

Лучшим решением является сталь, обработанная негорючим красящим составом.

Можно обрабатывать поверхность нитроэмалью. Совмещение порошка с нитроэмалью – наиболее оптимальный вариант, который защищает конструкцию от воспламенения, негативного воздействия ультрафиолетовых лучей и прочих факторов.

Заявленная нормами СНиП минимальная ширина двери равняется 80 см.

Что надо знать о вентиляции

Чтобы котел работал без сбоев, необходимо создать хорошую вентиляционную систему и подготовить кислород, выделив его из воздуха. Это необходимо для того, чтобы угарный газ не накапливался в комнате и не попадал в дом.

Требования к помещению

Единые условия к строительству бытовых котельных регламентируются строй общепризнанными мерками и инструкциями. Станет правильнее, что бы вы стали придерживаться в период постройки данными схемами и инструкциями.

Так как это сможет помочь исключить расхождений с присматриваемыми органами и  отсутствия вопросов приобрести решение в использование отопительного оснащения.

Необходимые требования.

1. Высота – не меньше 2,5 метров.
2. Размер – не меньше 7 квадратных метров.

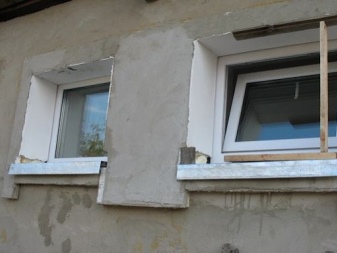

3. Окошко с наделом остекления – не меньше 3% от размера топочной.
4. Стенки и потолок – из огнестойкого материала.
5. Вентилирование – непосредственное.
6. Дверь обязана быть не в кухню, а напрямую на улицу либо в проход, с коего имеется вывод на улицу. Она обязана обладать охраннопожарным напыление.
7. Если котел – с раскрытой камерой сгорания, то необходимо предусматривать приточку.
8. Расходомер возможно расположить в топочной – в радиусе 0,8 метра от газового оснащения.

В ходе деятельность котельной в некоторых случаях появляется потребность сливать водичку с концепции отопления. Кочегарка обязана являться оборудована дренажной дырой либо выходом в концепцию канализации.

Электрокотельная, не имеет необходимость в проветривания и дымоходах. По этой причине при ее постройке определенные единые условия в расчет не принимаются.

Стенки, как и прочие компоненты бойлерной, необходимо обработать материалами, какие мешают возгоранию и стремительному распространению пламени. С целью облицовки стенок абсолютно сгодится гипсо-картон, керамика.

С целью декорирования потолка бойлерной, необходимо применять гипсо-картон либо штукатурку. Использование натяжных и навесных облицовочных заключений в данном случае невозможно. Данное станет малопрактично и аналогичные материалы владеют значительной ступенью пожароопасности.

Выбор бойлера и расширительного бака для котельной в частном доме

Даже если у вас современное и качественное отопительное оборудование в доме, использовать горячую воду из системы для мытья посуды или принятия душа – не лучший вариант – качество воды не будет соответствовать нормам. В таком случае, стоит отдельно установить бойлер.

Если в доме проживает два–три человека, достаточно будет выбрать модель на 60-70 литров. Для семьи, состоящей более чем из трех людей, стоит приобрести агрегат на 100 литров воды. А для большой семьи необходим бойлер на 150-200 литров.

Расширительный бак – это емкость, необходимая для организации грамотной системы отопления. Его наличие способно предотвратить аварии, если в системе повышается давление. Объем расширительного бочка выбирается, в зависимости от общего объема жидкости, циркулирующей в котле.

При грамотном подходе к выбору отопительного оборудования и правильном проектировании котельной, можно обеспечить качественную и безопасную систему обогрева загородного дома.

Виды котельных

Согласно методу местоположения необходимо отличать котельные нескольких видов.

Внутренние. Котельная внутреннего вида находится внутри самого дома. Такой метод местоположения достаточно комфортен, но подойдет не для всех типов котлов. Таким образом, котлы, формирующие большое количество гула, правильнее применять в отдельных кочегарках.

Пристроенные. Располагаются в отделенном помещениях, которое пристроено к частному дому.

Построенные отдельно. Такого рода котельные всегда выстраиваются как можно ближе к жилищу. С домом они сообщаются с помощью разных технических коммуникаций.

Если вас устраивает котельная не высокой мощности, то правильнее использовать пристроенное помещение. Это будет уютней и менее затратно.

Котельные расположенные отдельно это универсальный метод, позволяющий  размещать любые отопительные котлы, которые функционируют на любом виде горючего.

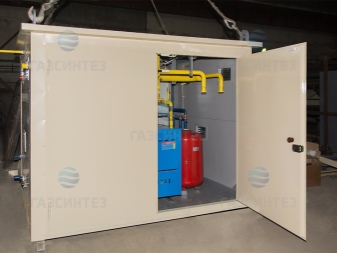

Модульная котельная

Что делать, если место для конструкции бойлерного оснащения в жилье не имеется, строить отдельную также отсутствует возможность, но кочегарка для пригородного здания необходима? В данном случае поможет модульная бойлерная. Она обладает заводской сборкой и устанавливается стремительно быстро.

Наибольший размер комнат с целью обогревать подобным методом является 1200 м3. Непосредственно устройство показывает собою незначительный переносимый домик (спецконтейнер), протяженность которого не превосходит 2,5 м. Сделан из двойного крепкого железа, с утеплителем из особого волокна.

Модульная имеет в комплекте трёхслойную трубу с термоизоляцией протяженностью 6 м, какую при потребности возможно вытянуть. Спецоборудование предоставляется в полном варианте и потребует только лишь подсоединения.

В организации модульной кочегарки учтено дополнительное питание, коего достаточно в помощь стандартного порядка работы, на протяжении суток при отключении электро энергии. Мощность регулируется автоматом.

№4. Котельная в частном доме: требования к безопасности

Тот факт, что котельная – объект повышенной опасности, в объяснении не нуждается. Вопрос заключается в другом. Как же обустроить помещение так, чтобы обеспечить себе максимальную безопасность, комфорт и простоту доступа к оборудованию?

Общие требования к котельной в частном доме:

• стены должны быть выполнены из бетона или строительного кирпича. Допускается использование керамической плитки или штукатурки – это негорючие материалы;
• при установке котла на пол необходима бетонная стяжка, также пол можно прикрыть листом металла;
• при установке настенного котла участок стены необходимо облицевать плиткой или покрыть листом металла;
• в помещении котельной нельзя хранить взрывоопасные и легковоспламеняющиеся вещества. Это не касается только лишь топлива, которое будет храниться специальным образом;
• около котла следует оставить достаточно места, чтобы к нему мог быть осуществлен беспрепятственный доступ для эксплуатации, техобслуживания и ремонта. Если для котельной отведено небольшое помещение, то разместить все оборудование будет непросто – лучше предварительно составить схему расположения котла и прочих элементов;
• дверь, которая ведет из котельной в дом, должна быть противопожарной.

В идеале еще до строительства котельной лучше составить проект размещения оборудования и учесть все требования, которые выдвигаются такими нормативными актами, как СНиП по котельным установкам II-35-67, Свод правил по проектированию автономных теплоснабжающих систем СП-41-104-2000 и Инструкция по размещению теплогенераторов МДС 41-2.2000.

Котельные с газовым котлом

Газовые котлы при неправильной установке и эксплуатации могут стать причиной пожара или даже взрыва

При установке газового котла следует учитывать следующие особенности:

• помещение, где будет располагаться все оборудование, должно быть по площади не менее 6 м2;
• высота помещения не менее 2,5 м;
• объем помещения – 15 м3 и более;
• стены котельной, смежные с жилыми помещениями, должны иметь огнестойкость не менее 0,75 часов;
• минимальный размер оконного проема – 0,03 м2/1 м3 помещения;
• наличие подиума под напольный котел высотой не менее 5 см;
• перед котлом должно оставаться свободное пространство площадью 1 м2, между оборудованием, стенами и прочими предметами должен быть проход шириной не менее 70 см, иначе доступ к котлу будет затруднен;
• обязательное наличие вентиляции и канализации;
• ширина дверного проема не менее 80 см, дверь открывается наружу;
• для котлов мощностью более 350 кВт необходимо строить отдельное здание;
• если котельную располагают в пристройке, необходимо чтобы она была около глухой стены. Минимальное расстояние до ближайшего окна – 1 м.

Это не считая того, что необходимо выполнить все общие требования.

Котельные с тведотопливным котлом

В этом случае принять во внимание следует такие требования:

• расстояние от котла до ближайших стен и предметов – от 10 см;
• на каждый 1 кВт мощности необходимо предусмотреть 8 см2 оконного проема;
• дымоход по всей длине должен иметь одинаковый диаметр и как можно меньшее количество поворотов;
• внутреннюю поверхность дымохода можно оштукатурить, но это необязательно;
• в дымоходе должно быть специальное отверстие для его обслуживания;
• для котлов, которые будут работать на угле или дровах, площадь котельной должна быть не менее 8 м2;
• при использовании котла на угле необходимо делать проводку скрытого типа, так как угольная пыль отличается повышенной взрывоопасностью;
• пространство перед котлом должно быть свободным, чтобы можно было подбрасывать топливо и чистить зольник;
• стены, выполненные из недостаточно огнестойких материалов, обшивают листом стали толщиной 2,5 мм.

Котельная с дизельным котлом

Список требований таков:

• в котельной, а лучше за ее пределами, необходимо разместить металлический толстостенный резервуар объемом не менее 1,5 м3. Из него топливо будет поступать в бак котла. К резервуару должен быть обеспечен свободный подъезд;
• от горелки котла до противоположной стены должно быть не менее 1 м пространства.

Котельная с электрическим котлом

Электрический котел не сжигает топливо, не шумит и не пахнет. Под него не обязательно выделять отдельное помещение, да и к вентиляции особых требований нет. Единственное что необходимо помнить, так это то, что токопроводящие клеммы котла должны быть заземлены.

Требования к котельным для установки котлов на твердом и жидком топливе

Требования по объему, размерам и материалам для котельной такие же. Однако есть несколько специфических, которые связаны с необходимостью организации дымохода и места для хранения топлива. Вот основные требования (в основном они прописаны еще в паспорте котла):

• Сечение дымохода не должно быть меньше диаметра выходного патрубка котла. Не допускаются уменьшение диаметра на всем протяжении дымохода.
• Конструировать дымоход необходимо с наименьшим числом колен. В идеале он должен быть прямой.
• В нижней части стены должно быть приточное отверстие (окно) для поступления воздуха. Его площадь считается от мощности котла: 8 кв. см. на каждый киловатт.
• Вывод дымохода возможен через кровлю или в стену.
• Ниже входа дымохода должно быть прочистное отверстие — для ревизии и обслуживания.
• Материал дымохода и его соединения должны быть газонепроницаемыми.
• Устанавливается котел на негорючее основание. Если полы в котельной деревянные, укладывают лист асбеста или картона из минеральной ваты, сверху — лист металла. Второй вариант — подиум из кирпичей, заштукатуренный или обложенный плиткой.
• При использовании котла на угле проводка только скрытая, возможна укладка в металлических трубах. Розетки должны запитываться от пониженного напряжения 42 В, а выключатели должны быть герметичными. Все эти требования — следствие взрывоопасности угольной пыли.

Обратите внимание, что проход дымовой трубы через кровлю или стену должен быть сделан через специальный проходной негорючий узел. Котлы на жидком топливе обычно работают шумно

Котлы на жидком топливе обычно работают шумно

Стоит несколько слов сказать о котлах на жидком топливе. Их работа обычно сопровождается достаточно высоким уровнем шума, а также характерным запахом. Так что идея поставить подобный агрегат в кухне — не самая лучшая идея. При выделении отдельного помещения стоит позаботиться о том, чтобы стены давали хорошую звукоизоляцию, а запах не проникал через двери. Так как внутренние двери все равно будут металлические позаботьтесь о наличии качественного уплотнения по периметру. Возможно, мешать шум и запахи не будут. Те же рекомендации и для пристроенных котельных, хотя они менее критичны.

Техническое обслуживание

Плановый уход за котельными проводится непрерывно. Он дополняется техобслуживанием, проводимым ежемесячно. При этом заботятся о состоянии котлов и отопительных магистралей, о топливохранилищах и управляющей автоматике. Дополнительно проводятся работы с фильтрами, которыми комплектуется бойлер. Мастера выполняют ремонт газовых труб, настраивают горелки и автоматику, исследуют внутренние трубопроводы; дополнительно изучают технические параметры манометров, аварийных и рабочих терморегуляторов, краны, задвижки, водяные баки и фильтры.

Также проводится проверка всех механизмов, неисправные части заменяют. Дополнительно проводят регулировку сальников и проверяют исправность законсервированных агрегатов. В плане проверки обязательно отмечают работы с:

• датчиками;

• корпусами;

• крышками;

• изоляцией проводов;

• моторами вентиляторов;

• группой безопасности.

Технические конструкции периодически нужно мыть. Также требуется систематическая промазка болтов и тех соединений, где они установлены. Измерительную аппаратуру налаживают 1 раз в 30 дней. Каждые 3 месяца необходимо осматривать электромоторы и давать им пробную нагрузку. Периодичность наладки аварийного запасного питания определяется нормативными документами изготовителя.

При освидетельствовании бойлера выполняют еще настройку тепловых датчиков и проверяют параметры воздушных потоков в газопроводе. При режимной наладке готовятся к техническому заданию и проводят его. Обязательно фиксируют время, которое понадобилось на ту или иную процедуру. Дополнительно ведется контроль котлоагрегата, по итогам которого формируется режимная карта. Обновлять ее надо каждые 3 — 5 лет.

​​​​​Как в котлах, так и в электрических бойлерах устранить все неполадки может только профессионал. Он изучит нормативные акты и проверит, как работают приборы защиты. Максимум того, что можно устранить своими руками — мелкие неполадки (например, неплотное примыкание патрубка). Мелкие проблемы с измерительными датчиками можно устранить на ходу агрегата. Каждый год уточняют сведения об износе обмуровки, узлов и каркасных частей.

Как автоматизировать котельную, смотрите далее.

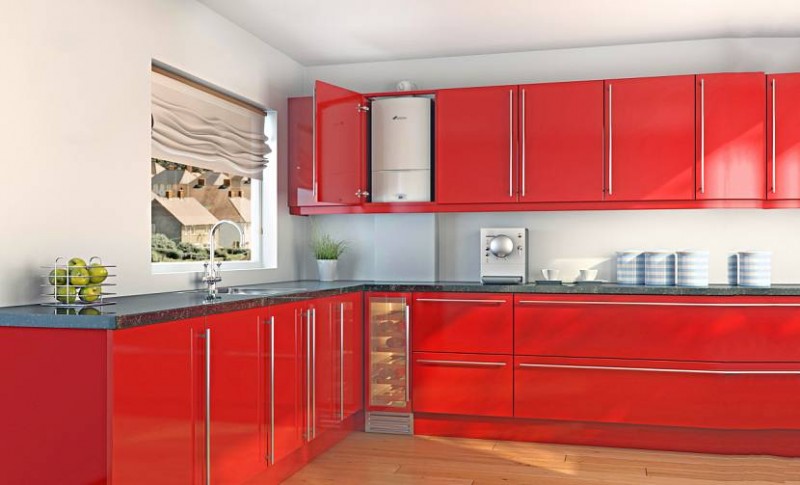

Как спрятать газовый котел на кухне: лучшие дизайн-варианты и советы по маскировке

Если вы не ярый приверженец стиля лофт или техно, то внешний вид отопительного агрегата вряд ли будет доставлять удовольствие. Его ведь выпускают, ориентируясь на массового потребителя, а не на лично ваш вкус. Естественно, вы задумаетесь о том, как спрятать газовый котел на кухне, чтобы он идеально вписался в интерьерную картину.

Однако в отношении маскировки газового оборудования все не так уж и просто. Кроме поиска наиболее подходящего дизайнерского варианта нужно учесть еще и нормативы. Соблюдение правил, обеспечивающих нормальную эксплуатацию, гарантируют безопасность при использовании газового поставщика горячей воды.

Мы расскажем, как лучше скрыть наличие далеко не самого привлекательного объекта на кухне с учетом требований газовых служб и пожарных инстанций. В представленной нами статье подробно изложены нормы расположения газового оборудования. У нас вы найдете интересные и практичные решения оформления кухонь с газовыми котлами.

Дополнительные элементы

Бойлерная комната имеет ряд важных требований к дополнительным элементам. Это касается таких деталей, как дымоход, двери и вентиляция.

Вентиляция

Можно не обустраивать вентиляцию, если будет эксплуатироваться электрокотел. Такое устройство не выделяет запаха или взрывоопасных соединений. В других случаях надо соблюдать следующие правила:

• может быть объединена с приточной домовой системой вентилирования;
• для котельной, которая будет стоять отдельно, вентиляция может реализовываться при помощи жалюзийных решёток, их делают внизу двери, на один кВт минимум 8 см² отверстия;
• ежечасно замена воздуха три раза;
• при эксплуатации протяжной общедомовой системы вентилирования на 1 кВт минимум 30 см² отверстия;
• с противоположной стороны устройства делается отверстие в стене, его диаметр должен оставлять от 13 см и значительно больше (в зависимости от мощности смонтированного оборудования), устанавливается вентиляционная труба, обязательно ставится специальная заслонка и с одной стороны сетка, чтобы внутрь не попадал мусор или мелкие животные.

Вариант принудительная вентиляция по всем показателям является самым эффективным. Его работа не зависит от изменений погодных условий и температуры окружающей среды, при этом практически не потребляется энергия. По желанию работа принудительной вентиляции и котла могут быть синхронизированы при помощи специального электрооборудования. При установке котлов, работающих на дизельном топливе, а также газу вентилятор размещается в корпусе во избегание случайного возгорания.

Дымоход

Продукты сгорания отводятся дымоходом, который должен отвечать следующим требованиям:

• диаметр дымохода больше, чем отверстие в устройстве;
• труба по стене крепко фиксируется;
• наличие отверстия для ревизии;
• выводится выше кровли.

Труба делается из металла (двустенные/одностенные), кирпича, керамики, асбеста и вермикулита. Иногда используется комбинирование нескольких материалов.

Варианты установки дымохода

Дверь

Газовая котельная в частном доме должна иметь специальную дверь. Если бойлерная находится в жилом доме, то двери должны быть обязательно огнеупорными и выдерживать открытый огонь на протяжении 15 минут. Для этого подходит только металлические двери. Для выхода на улицу используются не укреплённые двери. В нижней части часто делаются отверстия или решётка для циркуляции воздуха.

Противопожарная металлическая дверь в котельную с решётками для поступления воздуха

Правила обустройства

В соответствии с тем, какой вид топлива выбран, требования к расположению могут быть основными и конкретными. К первым относятся следующие.

1. Допустимое максимальное количество котлов на одно помещение, независимо от его размеров, — 2 штуки.
2. Не допустим монтаж в комнате, в отделке которой использованы горючие материалы. Стены должны быть кирпичными или бетонными, а финальное оформление выполнено шпаклевкой или выложено керамической плиткой. Пол заливается бетонной смесью или имеет покрытие из металла.
3. Дымоходная и вентиляционная системы должны соответствовать выбранному оборудованию. Повышенные требования предъявляются к вентиляционной конструкции котельной работающей от газа. По стандарту обновление воздуха должно происходить с периодичностью в 20 минут.
4. К обязательному условию относится присутствие минимум одного окна и двери, распахивающихся в сторону улицы. Также согласно правилам пожарной безопасности возможна установка второй двери, ведущей в помещение подсобки.
5. Исходя из размеров устанавливаемого инвентаря и учета дополнительного пространства, для удобства обслуживания рассчитывается площадь комнаты.

Конкретные правила для монтажа газовой мини-котельной.

Если мощность котла не превышает 30 кВт, то отдельное помещение для оборудования не нужно

Размещение возможно на кухне с хорошей вентиляцией, где объем помещения будет не менее 15 кубических метров и высота потолка не менее 250 сантиметров.
Главные требования к котельным на газу — это предотвращение утечки газа, поэтому ширина окна – минимум 50 сантиметров, а двери – 80 сантиметров.
Важно помнить, что установка газовой мини-котельной недопустима ниже уровня первого этажа помещения, так как газ тяжелее воздуха. В случае утечки он скапливается, и удалить его достаточно проблематично.

Если мощность выше 30 кВт, то необходимо отдельно стоящее помещение, правила возведения которого описаны в нормах по строительству:

• фундамент нужно заливать отдельно от основания дома;
• в раствор бетона для фундамента добавляется строго определенное количество песка;
• для котла заливается дополнительный фундамент, возвышающийся над общим на 20 сантиметров;
• также под котел нужно дополнительное кафельное или шиферное покрытие, имеющее выступ 10 сантиметров;
• обязательно наличие канализации для слива теплоносителя в случае аварии;
• нельзя загромождать место вокруг оборудования на 70 сантиметров;
• предел огнестойкости отделки – 0,75 часа;
• обязательно наличие газосигнализатора.

Для систем на твердом топливе выбирается нежилое помещение либо построенное отдельно. Внутренняя отделка здания также должна быть из огнеупорных материалов. Расстояние от топки до стены – 120-150 сантиметров. От стен до котла – промежуток минимум в 100 сантиметров.

Запрещены какие-либо пристройки над самой котельной. Должна быть мощная подача воздуха с улицы. Если котельная расположена на первом этаже либо на уровень ниже, обязательна установка двери, открывающейся в сторону улицы.

Если в качестве твердого топлива выбран уголь, то имеющуюся электропроводку необходимо защитить от попадания угольных частиц во избежание взрыва (он возможен при определенной концентрации).

Установка емкости на жидком топливе проще, здесь не нужно специальных разрешений и сертификатов. Монтировать можно как в здании, так и во дворе. Объем комнаты для установки должен быть минимум 4 кубических метра.

Обзор мини-котельной «Прометей» в следующем видео.

Требования к оборудованию

Устанавливая оборудование в бойлерной-котельной, следует помнить о следующих правилах:

• В помещении не должно быть больше двух отопительных котлов.
• Минимальное расстояние между крупными приборами (бойлерами и котлами) – 70 см.

Выдерживайте минимальные расстояния при установке приборов

• Ни отопительный котел, ни бойлер ни одной своей стороной не должны вплотную примыкать к поверхности стен – между приборами и стенами обязательно должно быть свободное пространство.
• Если котельная располагается на первом этаже дома, общая мощность оборудования системы не должна быть выше 150-200 кВт, а если в пристройке, в полуподвале или в подвале – 350 кВт. В случае с бойлерными в отдельных зданиях таких жестких норм не предусмотрено.
• Электрическая проводка должна быть закрытой. Оптимальный вариант – спрятать ее в специальные трубы из стали.
• Светильники должны закрываться металлическими сетчатыми корпусами.

Как видите, обустройство бойлерной, или же котельной, в частном доме требует соблюдения множества норм – начиная от габаритов технической комнаты и заканчивая ее оснащением. Нарушение этих требований чревато крупными неприятностями, так что учитывайте все нюансы, если хотите получить по-настоящему эффективную и безопасную систему отопления и водоснабжения своего жилища.

Требования к прочим элементам котельной частного дома

Котельная, даже небольшая по мощности и размерам, представляет собой комплекс сложного технического оборудования, которое нужно устанавливать, эксплуатировать и обслуживать по определённым правилам.

Дымоход

Продукты сгорания, образующиеся при сжигании любого вида топлива, необходимо удалять из зоны горения, иначе процесс горения прекратится. Кроме того, эти продукты опасны для человека, они не должны попадать в жилую зону дома и вообще туда, где человек может находиться. В домашних котельных функцию дымоудаления выполняет дымовая труба, соединённая с топкой котла дымоходом. Конструктивные размеры дымохода и дымовой трубы рассчитываются по формулам

Газовые службы обращают на дымоходы особое внимание и при нарушении правил их создания и эксплуатации могут отключить подачу газа. Правила устройства дымоходов зафиксированы в документах СНиП 2.04.05-91 и  ДБН В.2.5-20-2001

Наиболее эффективны в эксплуатации дымоходы, у которых трубы изготовлены из нержавеющей стали. Они создают хорошую тягу, нержавейка огнеупорна и антикоррозионна. Срок службы дымохода при регулярном использовании – до 15 лет. Можно собирать модульным способом. При сборке дымохода надо минимизировать число поворотных участков и не допускать их расположение с отрицательным углом к горизонту.

ФОТО: klimatlab.comКонструктивные и монтажные элементы дымохода

Существуют определённые требования к положению и высоте дымовой трубы в зависимости от формы крыши дома. Дымовая труба обязательно должна быть утеплена для предотвращения образования конденсата.

ФОТО: klimatlab.comТребования к соотношению формы крыши и высоты дымовой трубы

Вентиляция

Водогрейный котёл в домовой котельной является источником загрязнения воздуха и нагрева окружающего пространства. Для создания комфортных для человека условий необходимо обеспечить непрерывную циркуляцию воздуха в помещении – удаление нагретого и поступление свежего. Рециркуляция может происходить естественным путём, когда движение воздуха происходит за счёт обычных сквозняков. Если этого недостаточно, то организуется система приточно-вытяжной вентиляции с установкой вентиляторов и фильтров, а иногда ещё и нагревателей или охладителей воздуха.

Двери

Дверь в котельную – это очень важный элемент и сооружается она по определённым правилам. Дверь всегда должна открываться наружу, «от себя». Ширина проёма двери должна быть не менее 800 мм. Если дверь делается двустворчатая, то обе створки должны свободно открываться. Чтобы дверь не хлопала с ударом, она снабжается механизмом мягкого закрывания (доводчиком). Дверь между жилой частью дома и помещением котельной выполняет противопожарные функции. В случае пожара в котельной огонь не должен попасть в основной дом через дверь. Поэтому она должна быть сделана из негорючего материала – металла – и покрыта негорючими красками – порошковыми или нитроэмалью. Для постоянного наблюдения за тем, что происходит в помещении котельной, в двери обязательно должно быть окно площадью не меньше 0,5 м2. По требованиям газовой безопасности дверь должна иметь вентиляционную решётку.

ФОТО: dm-plus.ruДверь в котельную с окном и вентиляционной решёткой
