Котельная в частном доме

Подбор и монтаж оборудования

Прежде, чем начнется монтаж котельной, необходимо подобрать для нее комплект оборудования. Главную установку – котел, выбирают в зависимости от суммарного объема отапливаемых помещений и климатической зоны, в которой находится дом.

Рассчитать потребную мощность газового котла для небольшого здания (до 200 м2), в котором потолки не выше 3 метров, стены хорошо утеплены, а на окнах и дверях стоит герметичная столярка, не очень сложно.

Для этого общий метраж отапливаемых помещений нужно умножить на удельную мощность котла, которая приходится на каждые 10м2 площади. Этот показатель был экспериментальным путем выведен для разных климатических районов России и выглядит следующим образом:

• Южные регионы — 0,7-0,9 кВт;
• Средняя полоса — 1,0-1,2 кВт;
• Подмосковный регион — 1,2-1,5 кВт;
• Северные районы — 1,5-2,0 кВт.

Для дома, площадь жилых помещений в котором составляет 200 м2 (Подмосковье) потребуется газовый котел мощностью 200х1,2/10 = 24 кВт.

Данная формула позволяет определить тепловую мощность котла, используемого только для отопления. Если вы собираетесь ставить двухконтурную отопительную установку, которая будет греть воду для бытовых нужд, то полученную цифру нужно увеличить на 25% — 24х1,25=36 кВт.

Набор оборудования автономной котельной частного дома

«Голый» котел не будет работать без вспомогательного оборудования, которое подбирают проектанты или специалисты, выполняющие монтаж. Зная исходную мощность отопительного агрегата, они рассчитают все остальные параметры (производительность рециркуляционного насоса, емкость расширительного бака и бойлера).

Монтажники расставят вспомогательные агрегаты котельной в соответствии с проектом, подключат котел к дымоходу, установят систему автоматизации и выполнят пусконаладочные работы.

Видео по теме:

Зачем нужен проект для помещения котельной

Нормативной документацией при проектировании регламентируется:

• размеры помещения;
• размещение не более двух котлов в одном помещении;
• использование материалов неподдающихся горению;
• оконно-дверная группа;
• требования по установке и материалу дверей (открывание наружу, противопожарная категория);
• возможность повсеместного доступа;
• окна должны содержать створки проветривания и обеспечивать естественное освещение;
• оборудование вентиляции (естественной или принудительной с вытяжкой). Объём заменяемого воздуха рассчитывается по формуле: ШхДхВх3 м;
• устройство дымохода, если есть необходимость;
• подключение к инженерным сетям водопровода и канализации;
• устройство фундамента для оборудования весом более 200 кг.

Обустройство газовой котельной, если сравнивать затраты, будет стоить дороже всего. Это следствие того, что проект котельной необходимо утверждать в органах надзора.

Помещение для котельной

Кроме упомянутых требований, нужно соблюдать ряд условий. Они зависят от типа применяемого отопительного оборудования.

Однако есть общие правила, рекомендованные для всех типов теплоузла:

1. Все котельные должны освещаться естественным образом. Окно разрешено делать как пластиковым, так и деревянным, причем площадь вычисляется из расчета 0,03 м² стекла на каждый 1 м³ объема или более.
2. Обязательно устраивают вентиляцию и вывод продуктов горения через дымоход..
3. К котлу подводят водопровод и канализацию, обеспечивающие питание системы и сток отходов.
4. Нельзя производить отделку огнеопасными стройматериалами. Пол и стены облицовывают плиткой или оштукатуривают. Отделочные материалы цокольного этажа и подвала должны обладать паро- и гидронепроницаемыми свойствами.
5. Не допускается устанавливать более 2 агрегатов в одном помещении.
6. При устройстве котла, который весит более 200 кг, для него нужно установить железобетонную подушку.
7. Блоки всех проемов должны обладать повышенными противопожарными свойствами, а дверные створки и окна — распахиваться наружу.

Ко всему оборудованию котельной обеспечивается свободный доступ.

Встроенные

Согласно указанным правилам, оборудование до 350 кВт мощности котла можно располагать внутри дома. В большинстве случаев их размещают в северной или восточной части здания.

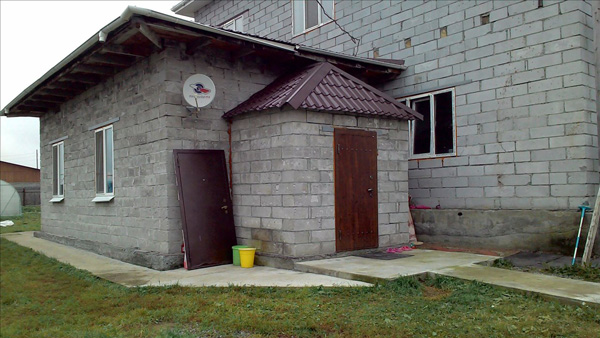

Пристроенные помещения

Сооружение пристройки к существующему дому нарушает архитектурный облик здания, но иногда это необходимо. Когда оборудование, установленное внутри дома, мешает комфортному проживанию, к зданию пристраивают дополнительное сооружение для устройства котельной.

Все упомянутые требования при этом должны соблюдаться. Кроме того, нужно учесть, что фундамент пристройки не должен жестко соединяться с основанием дома и составлять с ним одно целое. Двери устанавливаются как в дом, так и на улицу.

Обзор видов

На малой площади (в частном доме или небольшом производственном здании) чаще всего работает мини-котельная; как мощность, так и габариты ее невелики. Поставить подобный аппарат можно практически в любом удобном месте, лишь бы позволяли нормы безопасности. Минимальная площадь комнаты составляет 4 м2, при этом высота потолков менее 2,5 м недопустима. Крепление мини-котельной производится только на ровные стены с достаточной несущей способностью.

В крупных коттеджах более удобна, однако, котельная каскадного типа. Она позволяет обслуживать одновременно еще и хозяйственные постройки. Самые мощные образцы способны потянуть теплоснабжение и ГВС для нескольких коттеджей одновременно. Без труда можно установить сразу несколько котлов и/или бойлеров, чтобы еще больше увеличить выработку тепла.

Для многоквартирного дома традиционные настенные котельные не годятся — их мощность и другие технологические параметры парадоксально малы. В ряде случаев котловые установки располагают на крышах отапливаемых зданий. Крышные котельные довольно совершенны и мощны для удовлетворения всех нужд потребителей. Главная польза в их установке — минимизация расстояния между точкой выработки тепла и батареями, теплыми полами, иными приборами. В результате непроизводительные потери тепловой энергии заметно сокращаются, а практический КПД возрастает.

Еще одно преимущество — уменьшение технологических нагрузок, благодаря которым ремонт и ТО приходится проводить заметно реже. Автономные котельные системы на крышах оборудуются терморегуляторами, позволяющими подстраивать параметры теплоносителя под фактическую погоду. Промышленными называют котельные высокой мощности, иногда достигающей нескольких десятков и даже сотен МВт. Их дополнительно делят на отопительную, производственную и комбинированную подгруппы.

Промышленные котельные, как и все другие:

• сооружаются в пристройках;

• выносятся на крышу;

• размещаются внутри зданий;

• располагаются в отдельных сооружениях (все — по выбору инженеров).

Некоторые из таких систем формируются по модульной схеме (со сборкой из готовых компонентов, что упрощает подготовку к работе). Модульное строение имеет, конечно, всякая мобильная котельная. Ее всегда просто привезти на новое место и там с ходу развернуть работу. Выделяют полностью передвижные установки (монтируемые на транспортное шасси), а также стационарные системы, которые все же требуют специального фундамента.

Мобильные котельные, как и стационарные, могут работать по водогрейному, отопительному или комбинированному типу. Мощность варьируется от 100 кВт до 40 МВт. Независимо от этих нюансов конструкция продумана таким образом, чтобы обеспечивалась максимально эффективная работа и требовалось минимальное количество человеческих усилий.

Допускается его применение как самого по себе, так и вместе с обычным природным газом. Во втором случае предусматривается наличие переключателей или перенастройка по определенной схеме. Использование сжиженного топлива позволяет обеспечить максимальную автономию (без подключения к газопроводу). Подготовить проект и согласовать его будет гораздо проще, чем при использовании традиционного газа. Однако при этом:

• приходится оборудовать газгольдерное хранилище, которое должно быть тщательно проработано в техническом и проектном планах;

• сжиженный природный газ грозит взрывом и требует сложных защитных мер;

• из-за высокой плотности пропан-бутана, по сравнению с воздухом, приходится обеспечивать сложную, дорогостоящую вентиляцию;

• по той же причине не получится оборудовать котельную в подвале или цоколе.

№4. Котельная в частном доме: требования к безопасности

Тот факт, что котельная – объект повышенной опасности, в объяснении не нуждается. Вопрос заключается в другом. Как же обустроить помещение так, чтобы обеспечить себе максимальную безопасность, комфорт и простоту доступа к оборудованию?

Общие требования к котельной в частном доме:

• стены должны быть выполнены из бетона или строительного кирпича. Допускается использование керамической плитки или штукатурки – это негорючие материалы;
• при установке котла на пол необходима бетонная стяжка, также пол можно прикрыть листом металла;
• при установке настенного котла участок стены необходимо облицевать плиткой или покрыть листом металла;
• в помещении котельной нельзя хранить взрывоопасные и легковоспламеняющиеся вещества. Это не касается только лишь топлива, которое будет храниться специальным образом;
• около котла следует оставить достаточно места, чтобы к нему мог быть осуществлен беспрепятственный доступ для эксплуатации, техобслуживания и ремонта. Если для котельной отведено небольшое помещение, то разместить все оборудование будет непросто – лучше предварительно составить схему расположения котла и прочих элементов;
• дверь, которая ведет из котельной в дом, должна быть противопожарной.

В идеале еще до строительства котельной лучше составить проект размещения оборудования и учесть все требования, которые выдвигаются такими нормативными актами, как СНиП по котельным установкам II-35-67, Свод правил по проектированию автономных теплоснабжающих систем СП-41-104-2000 и Инструкция по размещению теплогенераторов МДС 41-2.2000.

Котельные с газовым котлом

Газовые котлы при неправильной установке и эксплуатации могут стать причиной пожара или даже взрыва

При установке газового котла следует учитывать следующие особенности:

• помещение, где будет располагаться все оборудование, должно быть по площади не менее 6 м2;
• высота помещения не менее 2,5 м;
• объем помещения – 15 м3 и более;
• стены котельной, смежные с жилыми помещениями, должны иметь огнестойкость не менее 0,75 часов;
• минимальный размер оконного проема – 0,03 м2/1 м3 помещения;
• наличие подиума под напольный котел высотой не менее 5 см;
• перед котлом должно оставаться свободное пространство площадью 1 м2, между оборудованием, стенами и прочими предметами должен быть проход шириной не менее 70 см, иначе доступ к котлу будет затруднен;
• обязательное наличие вентиляции и канализации;
• ширина дверного проема не менее 80 см, дверь открывается наружу;
• для котлов мощностью более 350 кВт необходимо строить отдельное здание;
• если котельную располагают в пристройке, необходимо чтобы она была около глухой стены. Минимальное расстояние до ближайшего окна – 1 м.

Это не считая того, что необходимо выполнить все общие требования.

Котельные с тведотопливным котлом

В этом случае принять во внимание следует такие требования:

• расстояние от котла до ближайших стен и предметов – от 10 см;
• на каждый 1 кВт мощности необходимо предусмотреть 8 см2 оконного проема;
• дымоход по всей длине должен иметь одинаковый диаметр и как можно меньшее количество поворотов;
• внутреннюю поверхность дымохода можно оштукатурить, но это необязательно;
• в дымоходе должно быть специальное отверстие для его обслуживания;
• для котлов, которые будут работать на угле или дровах, площадь котельной должна быть не менее 8 м2;
• при использовании котла на угле необходимо делать проводку скрытого типа, так как угольная пыль отличается повышенной взрывоопасностью;
• пространство перед котлом должно быть свободным, чтобы можно было подбрасывать топливо и чистить зольник;
• стены, выполненные из недостаточно огнестойких материалов, обшивают листом стали толщиной 2,5 мм.

Котельная с дизельным котлом

Список требований таков:

• в котельной, а лучше за ее пределами, необходимо разместить металлический толстостенный резервуар объемом не менее 1,5 м3. Из него топливо будет поступать в бак котла. К резервуару должен быть обеспечен свободный подъезд;
• от горелки котла до противоположной стены должно быть не менее 1 м пространства.

Котельная с электрическим котлом

Электрический котел не сжигает топливо, не шумит и не пахнет. Под него не обязательно выделять отдельное помещение, да и к вентиляции особых требований нет. Единственное что необходимо помнить, так это то, что токопроводящие клеммы котла должны быть заземлены.

№1. Типы котельных по расположению

Конечно, есть требования безопасности, которые обязательно необходимо соблюдать при обустройстве такого помещения, как котельная, но все же они предоставляют нам право выбора в вопросах вида топлива, размеров и местоположения топочной.

По типу размещения в частном доме котельная бывает:

• встроенная в дом. В этом случае все оборудование размещается в одном из помещений дома (обычно, это кухня или коридор). В плане простоты и дешевизны обустройства это лучший вариант, но подойдет он лишь в том случае, если планируется использовать маломощный компактный котел. Газовый котел с надувной горелкой в данном случае использовать не рекомендуется по причине высокой шумности, а оборудование, работающее на солярке, может доставить массу неудобств из-за резкого неприятного запаха;
• в пристройке или отдельном помещении дома. Все котельное оборудование размещается в отдельном помещении, которое соединяется с домом одной или несколькими стенами. Дверь в такую котельную оббивают негорючими материалами. Это оптимальный вариант с точки зрения удобства и безопасности. Если котельная будет соседствовать с жилыми помещениями, то желательно произвести дополнительную шумоизоляцию: в СНИПах об этом ничего не сказано, но так будет намного комфортнее;
• отдельно стоящее здание. Все оборудование можно и вовсе вынести в самостоятельное небольшое здание, обустроенное в соответствии со всеми правилами и нормами. Оно будет соединяться с домом посредством теплотрасс. В этом случае у вас развязаны руки: можно использовать оборудование любого типа и не переживать о шумности или наличии запахов. Часто такие котельные обустраивают, когда используется газовый котел высокой мощности. Минус – затраты на возведение отдельного здания и прокладку коммуникаций;
• блочно-модульная котельная. Все оборудование в этом случае располагается в контейнере, который можно относительно легко переместить с места на место. Применяется как резервный или временный вид отопления на предприятиях и промышленных объектах, но может быть использован и в частном доме.

В идеале продумать расположение котельной необходимо на этапе проектирования дома. Если дом уже возведен, количество возможных вариантов расположения сокращается, а из-за этого можно столкнуться с тем, что выбор отопительного оборудования будет существенно ограничен. В любом случае, приступая к обустройству котельной, лучше обратиться за помощью к профессионалам. В Москве, области и соседних регионах монтажом котельных занимается компания «Миг-Плюс»: с 1997 года специалисты предприятия ввели в эксплуатацию более двух сотен объектов бытового и промышленного назначения. Специалисты сопровождают каждый объект от проектирования до ввода в эксплуатацию. С примерами работ и прочими подробностями можно ознакомиться на странице http://migplus.ru/montazh-kotelnyh.html.

Электрический котел для частной котельной

Из всех моделей, используемых в частном доме, самым безопасным является электрический котел. Под него не обязательно оборудовать отдельную котельную. При нагреве теплоносителя не выделяются какие-либо продукты сгорания, поэтому и вентиляция для него не нужна.

Монтаж таких котлов выполняется просто, они не создают шума во время работы, за ними легко ухаживать. Электрокотлы имеют высокий КПД, достигающий в отдельных случаях 99%. Недостатком являются высокие требования к мощности сети, а также зависимость от ее стабильной работы.

Поместить электрический котел можно в любом уголке дома, лишь бы это было удобно. Он потребляет много электричества и чаще всего его используют в виде дополнительного источника тепла

Подключение электрического котла выполняют по разным схемам: соединяют его с радиаторами отопления, предусматривают возможность монтажа каскада в случае, когда нужно обогреть большую площадь.

Обвязку выполняют по двум схемам — прямой и смесительной. В первом случае температуру регулируют при помощи горелки, а во втором — с использованием смесителя с сервоприводом.

Монтаж

Установка котельного оборудования под жилой зоной дома не допускается. Потому не во всякой части подвала ее можно делать свободно. Оптимальное теплоснабжение обеспечивают лишь комплексы малого давления. Ставить их можно на первом этаже или под землей. Но стоит отметить, что специалисты однозначно отдают предпочтение монтажу в отдельном здании.

Оснащение смешивающим узлом позволяет использовать все возможности, которые предоставляет буферная емкость. Но предварительно придется все рассчитать. Модульные промышленные котельные почти никогда не требуют мощного фундамента.

Самое надежное решение — банальная плита из железобетона

Важно: для дымовых труб понадобится отдельное основание. Место для монтажа выбирают сообразно СНиП

Лучше всего ставить оборудование там, где уже есть газ, вода и водоотвод. При отсутствии таких коммуникаций надо смотреть, где их проще будут сделать.

Готовясь к самому монтажу, еще раз перепроверяют проекты и сметы. Площадка для установки должна быть выверена и очищена от всего, что может помешать. Учитывают, где разместить подъездные пути, временные технологические сооружения. Под фундамент засыпают песчано-гравийный слой, готовят контуры для дренирования. Засыпка и трамбовка грунта проводится до 0,2 м; затем засыпают щебень, льют бетон и формируют слой асфальтобетона.

Большую роль могут сыграть насосные системы; стоит выбирать те из них, что рассчитаны на быструю установку. Они еще и эстетичнее, чем собираемые хаотически из разных деталей

Важно: если при монтаже будет обеспечен воздухообмен не 3, а 4—6 раз за час, владелец только выиграет. Вентиляционные каналы надо герметизировать

В завершение проводятся пусконаладочные работы.

Требования для разных помещений

При оформлении котельной следует руководствоваться как минимум тремя сводами правил (СП):

• 62.13330 (действует с 2011 года, посвящен системам распределения газа);
• 402.1325800 (введен в оборот с 2018 года, отражает нормы проектирования газовых комплексов в жилых домах);
• 42-101 (работает с 2003 года, в рекомендательном режиме описывает порядок проектирования и подготовки систем распределения газа на основе неметаллической трубы).

Отдельно стоит упомянуть еще одну рекомендательную инструкцию, которая относится к установке теплоагрегатов, отвечающих за обогрев и подачу горячей воды в одноквартирном и блокированном жилье. При составлении точных проектов руководствуются всеми этими документами, к примеру, чтобы грамотно протянуть трубы и правильно расположить все точки подключения. Определяя размер котельной, ориентируются и на нормы по части расстояний между компонентами, по величине проходов.

Если установить все необходимое оборудование вдоль одной из стен, то аппараты обычно занимают 3,2 м по длине и 1,7 м по ширине с учетом необходимых проходов или дистанций. Конечно, в конкретном случае могут быть любые другие параметры, и потому без консультации с инженерами не обойтись все равно. Необходимо понимать, что расчетные габариты оборудования и площадок даются всегда без учета пространства для открытия дверей и окон.

К сведению: руководствоваться нормами СП 89 не следует. Они относятся только к теплогенерирующим установкам мощнее 360 кВт. При этом здания для таких котельных занимают уже не менее 3000 кв. м. Потому ссылки на такой норматив при проектировании отопительной системы частного дома попросту незаконны. И если их пытаются ввести, то это признак непрофессионализма инженеров или даже жульничества.

Упомянутый выше объём 15 м3 в реальности крайне невелик. Дело в том, что реально это всего лишь 5 кв. м, и для установки аппаратуры этого очень мало. В идеале следует ориентироваться хотя бы на 8 кв. м или в пересчете на объем 24 куб. м.

Высота котельной непременно должна составлять минимум 2,2 м. В самых разных помещениях между полом котельной и окном верхнего этажа должно быть не менее 9 м. Это означает, что над котельной пристройкой запрещено оборудовать окна, а вместе с ними и жилые комнаты. При общей площади дома менее чем 350 кв. м можно, вообще, отказаться от оборудования отдельной котельной в полном смысле слова, отведя под котел кухню (кухню-столовую). Государственные контролеры проверят только, чтобы мощность оборудования была не выше 50 кВт, а объем кухни составлял минимум 21 куб. м (при площади от 7 м2); для кухни-столовой эти показатели составят не менее 36 куб. м и 12 м2 соответственно.

При установке котла на кухню главная часть вспомогательного оборудования (бойлеры, насосы, смесители, коллекторы, бачки расширения) ставят под лестницу либо в шкаф величиной 1х1,5 м. Но при характеристике размера помещения для котла нельзя забывать про требования к габаритам остекления. Они подбираются с таким расчетом, чтобы дом точно не страдал от взрывов или страдал минимально. Суммарная площадь стекла (без учета рам, шпингалетов и тому подобных вещей) составляет не менее 0,8 кв. м даже в аппаратной от 8 до 9 м2 площадью.

Если суммарное пространство котельной превышает 9 кв. м, то расчет тоже несложен. На каждый кубометр теплового сооружения отводится по 0,03 м2 чистого стеклянного покрытия. Типовой оконный габарит необязательно считать специально, достаточно руководствоваться простым соотношением:

• зал до 10 квадратов — остекление 150х60 см;
• комплекс на 10,1-12 квадратов — 150х90 см;
• 12,1-14 м2 — соответствуют стеклу 120х120 см;
• 14,1-16 м2 — рама 150 на 120 см.

Вышеупомянутые данные о двери шириной 80 см в целом верны, но иногда они недостаточны. Правильнее исходить из того, что дверь должна быть на 20 см шире котла либо бойлера. При расхождении их величины ориентируются на больший аппарат. В остальном можно ограничиться только соображениями собственного удобства и практичности. Отдельная тема — размер вентилирующего канала (который также прямо связан с мощностью котла):

• до 39,9 кВт включительно – 20х10 см;
• 40-60 кВт – 25х15 см;
• 60-80 кВт – 25х20 см;
• 80-100 кВт – 30х20 см.

Размеры газовых котельных в частных домах в видео ниже.

Советы по монтажу

Схема устройства отопления в каждом частном доме индивидуальна — и все же есть четкие принципы и критерии, носящие более или менее универсальный характер.

Порядок обвязки котлов отопления и горячего водоснабжения своими руками подразумевает, прежде всего, деление на открытую и закрытую группы.

В открытом варианте отопительный котел ставится ниже всех других компонентов. Бак расширения поднимают так высоко, как только возможно: именно разница высоты между ними определяет общую эффективность всего оборудования.

Открытую схему подготовить проще всего

Кроме того, она энергонезависима, что очень важно для удаленных мест и для районов, где часты перебои в электропитании. Но надо понимать, что непрерывный контакт теплоносителя с атмосферным воздухом приводит неизбежно к засорению воздушными пузырями

Теплоноситель будет циркулировать медленно, и ускорить его течение за счет конструкционных схем нельзя. Если эти моменты принципиальны, и если есть желание также уменьшить расход теплоносителя, правильнее будет сделать отопление по закрытой схеме.

Если котельная располагается в пристройке, то она должна примыкать к сплошному участку стены. При этом до ближайшего окна или двери следует оставлять как минимум 1 м свободного места. Саму постройку делают из огнестойкого материала с гарантированной устойчивостью к горению не ниже 45 минут. Настенные котлы крепят только на стены из несгораемых материалов. Внимательно следят, чтобы до всех других стен было не менее 0,1 м.

Если используются мощные (200 кВт и сильнее) котлы, обязательно нужно готовить для них обособленный фундамент. Разница между высотой этого фундамента и высотой пола не может превышать 0,15 м. Когда планируется использовать газовое топливо, то предусматривают установку на трубу аппарата, экстренно отключающего газ в критической ситуации.

Топочные помещения оснащают неукрепленными или слабо укрепленными дверьми: при взрыве их выбрасывает наружу, и это снижает опасность разрушения всей постройки.

Когда монтируется котельная, встроенная в сам дом, разрешается ставить и основательно укрепленные двери. Однако к ним предъявляют уже другое требование: сдерживать огонь не менее ¼ часа.

Чтобы улучшить вентиляцию, в любом случае в нижней трети двери делают отверстие, закрываемое сеткой. Весь объем стен изнутри отделывают несгораемыми материалами. Это должно быть выполнено, как только окончится монтаж котла и его подключение к коммуникациям.

Важно и количество контуров. Если планируется ограничиться отоплением, вполне разумно выбирать одноконтурный котел

К сведению: он может использоваться и для горячего водоснабжения, но только в связке с бойлером. Монтаж бойлера оправдан при 2 условиях: расходуется много горячей воды и есть много свободного места. В противном случае правильнее будет заказывать двухконтурный котел.

Вентиляционные коммуникации монтируют в противоположной от котла стене. В вентиляционной трубе обязательно монтируются сеточка и заслонка. В котельных, расположенных в отдельном помещении, придется делать вентиляционный канал в двери с жалюзийной решеткой.

Источники

• https://www.kotel-modul.ru/balashikha/useful/kotelnaya-v-chastnom-dome
• https://stroy-podskazka.ru/kotelnaya/v-chastnom-dome/
• https://hvac-life.ru/kotelnaya/trebovaniya-k-kotelnoj-v-chastnom-dome/
• https://kak-sdelano.ru/otoplenie/kotelnaya-v-chastnom-dome
• https://sovet-ingenera.com/otoplenie/kotelnaya/kotelnaya-v-chastnom-dome.html
• https://dom-i-remont.info/posts/otoplenie/princzip-raboty-gazovoj-kotelnoj-elementy-sistemy-i-trebovaniya-k-nej/

Планировка котельной

В каком бы месте вы  ни наметили создавать котельную постоянно необходимо грамотно спланировать ее место. Точное размещение бойлерного оснащения это проблема, которую возможно разрешить, только лишь при знании площади здания, полный список требуемых приборов и их размеры.

К котлу обязан существовать свободный допуск. Данное требование следует осуществлять, в том числе и в вариантах, если прибор не потребует постоянной дозаправки(это относится к гальваническому либо электрогазовому котлу).

Дистанция от стенок котельной до определенного в ней оснащения обязано отвечать условиям в схемах промышленной документации на данные приборы.

В Случае если разговор проходит об осветительных устройствах, они обязаны хорошо освещать все место в котельной, в случае если потребуется осуществить незначительное ремонтирование (смену насосного оснащения, восстановление автоматики).

Свободный подход обязан быть не только лишь к отопительному котлу, а также к иным приборам, к оборотному насосу ,электрическим выключателям, к бойлеру, вентиляции, к насосному оснащению и составляющим дымохода.

Какие документы регламентируют замену котлов?

Газовое отопительное оборудование, в случае неправильной установки, эксплуатации или обслуживания, является источником опасности. Поэтому его замена представляет собой не просто покупку и установку нужного агрегата, а целую процедуру, которая регламентируется рядом документов.

Вся необходимые сведения о замене газовых котлов имеются в свободном доступе. Но найти их иногда не просто, так как тему газового оборудования регламентируют десятки отечественных профильных документов. Среди которых законы, базирующиеся на их основе СНиПы, постановления правительства и прочее.

Но среди них есть ряд документов, которые потребителю важнее, чем все остальные. Так как изложенная в них информация поможет разобраться в нюансах замены колов, а также защитить свои интересы от возможных неправильных действий представителей горгазов.

Замена газового котла – тщательно отрегулированная процедура, которая требует наличия определенных знаний. В результате существует множество требований, правил, которые нужно неукоснительно выполнять

К наиболее востребованным документам относятся:

• СНиП 2.04.08-87, который называется «Газоснабжение»;
• СНиП 42-41-2002 под названием «Газораспределительные системы».
• ГсРФ от 29.12.2004 № 190-ФЗ  (Градостроительный кодекс РФ);
• ПП РФ от 30.12.2013 №1314 (Постановление Правительства РФ «О внесении изменений в правила подключения … к сетям газораспределения» );
• ПП РФ от 16.11.2016 №1203 (Постановление Правительства РФ «Об утверждении правил подключения … к сетям газораспределения»);
• СНиП II-35-76, в котором прописан порядок подключения котлов;
• КоАП РФ от 30.12.2001 N 195-ФЗ (Кодекс законов об административных правонарушениях).

Следует помнить о том, что при необходимости следует использовать их последние версии, где содержатся актуальные статьи с последними изменениями и дополнениями.

Что надо знать о вентиляции котельной?

Работающему котлу для поддержания процесса горения нужен кислород, и его приходится брать из воздуха. Необходимо также не дать угарному газу накапливаться в помещении котельной и проникать в дом. Притоку свежего воздуха в помещение котельной по отношению к оттоку положено быть троекратным.

В котельной надо сделать приточную и вытяжную вентиляцию.  Для естественного вентилирования котельной в противоположной от котла стене прорубается канал диаметром 13-15 см при мощности котла до 35-40 кВт и 17 см при большей мощности. В него вставляется вентиляционная труба, укомплектованная заслонкой и сеточкой.

Естественную вентиляцию котельной легко сделать самостоятельно. Но она не позволяет контролировать приток и отток воздуха, качество вентиляции зависит от погодных условий

Если котельная размещена в обособленном помещении, то подачу воздуха снаружи можно обеспечить через жалюзийные решетки, устанавливаемые непосредственно во входной двери – в нижней ее части.

Норматив на размер приточных отверстий – не менее 8 см2 поперечной площади на 1 кВт мощности котла, если воздушная тяга происходит с улицы. Вентиляцию котельной связывают и с вентиляционной системой всего дома. Если воздух поступает изнутри, размер отверстия надо рассчитывать, исходя из другого норматива – 30 см2 на 1 кВт.

Альтернативой естественной вентиляции или дополнением к ней является принудительная вентиляция. Чтобы сократить потребление электроэнергии, ее подключают к котловому оборудованию – вентиляторы будут вращаться только при работающем котле. В газовой и дизельной котельных вентиляционную систему следует поместить в корпус во избежание воспламенения, взрыва.

Новшеством для тех, кого интересует специфика устройства котельной в частном доме, станут автоматизированные климат-системы. Они поддерживают заданные климатические параметры в помещении в автоматическом режиме и изменяют их при необходимости без участия человека.

Котельная в пристройке с вертикальным дымоходом из стали на естественной тяге. Более долговечной будет керамическая труба. Как вариант можно рассмотреть керамический дымоход в стальном корпусе. Он сохраняет преимущество по долговечности, но более прост в монтаже

Все отопительные котлы оснащены камерой сгорания открытого или закрытого типа. Для оборудования с закрытой камерой сгорания ограничений по объему помещений нет, наличие окна тоже не обязательно.

В первом случае дым отводится наружу посредством естественной тяги через вертикальную дымовую трубу. Часть воздуха из помещения уходит туда же, и поэтому приходится обеспечивать постоянное проветривание помещения.

Во втором случае продукты горения удаляются из камеры принудительно с помощью вентилятора через особый двойной дымоход – коаксиальный. В нем одна труба вложена в другую. По внутренней движется дым, по внешней в обратную сторону поступает необходимый для поддержания горения воздух.

Длина обычного вертикального дымохода – не менее 5 метров. Его конец должен выступать за пределы верхнего конька крыши, и не всегда технически возможно соорудить под него сквозную шахту

Дымоход по принципу «труба в трубе» более короткий и может быть направлен горизонтально. Для обоих типов дымоходов важно, чтобы площадь сечения дымовой трубы была не меньше площади сечения патрубка, к которому она подключается. И, наконец, несколько слов о конструкции горелок

Они бывают атмосферными и наддувными. Устройства первого типа используются только в газовых котлах. Газ в них подается за счет давления, образующегося в газовой магистрали или баллоне. Слышно, как горит пламя, иного шума нет

И, наконец, несколько слов о конструкции горелок. Они бывают атмосферными и наддувными. Устройства первого типа используются только в газовых котлах. Газ в них подается за счет давления, образующегося в газовой магистрали или баллоне. Слышно, как горит пламя, иного шума нет.

В устройствах второго типа вентилятор смешивает газ с воздухом, чтобы горение было более ровным. С шумом вентилятора приходится мириться. Котлы с наддувными горелками работают и на газе, и на дизельном топливе, для них требуется дымоход меньшего сечения.

В коаксиальном дымоходе воздух с улицы, проходя по трубе, нагревается от внутреннего канала, по которому движутся продукты сгорания. Воздух попадает в топку подогретым, что уменьшает расход топлива и повышает КПД оборудования
