Твердотопливный котел с водяным контуром для частного дома

Варианты используемого топлива

Топливом, применяемым в твердотопливных котлах, являются:

• дрова и отходы обработки древесины (щепа, опилки, пеллеты – прессованные опилки);
• уголь каменный и бурый (однако будьте внимательны, на высокую температуру сгорания угля рассчитаны не все топочные камеры);
• топливные брикеты;
• торф.

Часть оборудования работает только на одном топливе (на дровах или на угле), большинство использует любое твердое горючие, но существуют котлы с дополнительными принадлежностями или возможностью доустановки горелки, что позволяет использовать в них и жидкое топливо при необходимости.

Недорогие твердотопливные котлы практически всеядны, лишь бы топливо было сухим, но с ростом стремления к автоматизации возрастает значение пеллет. Они обладают рядом достоинств:

• удобно загружать в топку и вручную и шнеком из бункера автоматически;
• легко организовать складирование;
• выделение из 1 кг около 5 квт тепловой энергии;
• использование низкозольных пеллет сокращает количество золы.

Пеллетные котлы с автоматической подачей топливаДлительность горения от 7 до 30 суток благодаря бункеру хранения

Рекомендации к выбору котла

На подбор твердотопливного котла влияет ряд существенных факторов

Важное значение имеют:

• вид дома (помещения);
• тип конструкция отопителя;
• цель использования устройства.

Вид помещения

Способность жилища сохранять тепло, крайне важны при выборе. Самыми «тёплыми» являются новые дома из кирпича, брёвен, панельные строения.

В них отсутствуют теплопотери через трещины в стройматериалах, двери и окна, плохо утеплённый потолок.

Следовательно, такие строения хорошо обогревают агрегаты средней мощности. Расчёт мощности отопителя хозяин дома делает самостоятельно или с помощью специалиста по теплотехнике.

Расчёт ведётся исходя из высоты потолков и площади. Так, в средней полосе на площади 10 м2, при высоте потолка 3 м, необходимо генерировать 1 кВт тепловой энергии.

Тип конструкции отопителя

Зависит от рассчитанной мощности агрегата и доступности топлива. В зависимости от конструктивных особенностей устройства длительного горения делят на:

• пиролизные;
• шахтные;
• автоматические.

Пиролизные котлы. В отопителях такого типа происходит процесс тления топлива при недостатке кислорода, что приводит к образованию горючих газов.

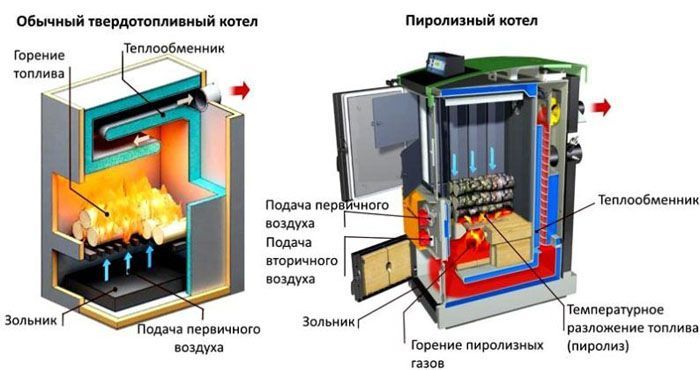

Фото 2. Схема устройства дровяного твердотопливного котла длительного горения пиролизного типа.

Топка устройства разделена на две части. В нижнем отсеке происходит горение и пиролиз, в верхнем — дожигание топочных газов.

После того как топливо полностью разгорится, нижнее отверстие прикрывают и топка переходит в режим генерации пиролизного газа. Этого добиваются с помощью автоматического регулятора.

Пиролизный газ поступает в камеру дожигания, смешивается с воздухом и воспламеняется. При этом сгорает до 90% частиц дыма. Автоматический терморегулятор котла поддерживает заданную температуру дожига. Принудительную циркуляцию воздуха обеспечивает вентилятор.

Справка. В пиролизных устройствах топливо сжигается практически полностью, поэтому частая чистка топки не требуется.

Шахтные котлы — агрегаты верхнего горения, сжигание топлива происходит сверху вниз. Конструктивно они состоят из двух корпусов — внутреннего и внешнего, между которыми находится водяная рубашка.

Вертикальная топка отопителя доверху загружается дровами. Воздух для горения подаётся к верхнему слою топлива с помощью телескопической трубы.

По мере сгорания дров она под собственным весом опускается. Котлы такого типа способны отапливать дом до 7 дней без дополнительной загрузки и какого-либо обслуживания.

Они обеспечивают постоянный и равномерный нагрев жидкости в водяной рубашке.

Автоматические котлы. Рассчитаны на продолжительную работу в автономном режиме. Из бункера по элеватору, шнековому транспортёру в котёл подаётся топливо. Бункер располагается рядом с прибором, в соседнем помещении либо снаружи дома. Расход и подачу горючего материала регулируют средства автоматического контроля.

Эти агрегаты требовательны к величине кусков (гранул) топлива, в большинстве моделей размеры брикетов, пеллет, кусочков угля не должны превышать 30 мм в поперечнике.

Цель использования

Это также важный фактор выбора. Если котёл длительного горения является основным отопителем, в систему труб не встраивают другие устройства. Если нагреватель будет использоваться как резервный, понадобится установка расширительного бака, дополнительные расчёты системы отопления, согласование температурных графиков устройств.

• Если агрегат нужен только для отопления, выбирают одноконтурные модели.
• Если поставлена цель получения хозяйственной воды, предпочитают двухконтурные модели.
• В неэлектрифицированных районах (или в отдалённых районах с дефицитом, перебоями в подаче электричества) покупают простые котлы длительного горения шахтного типа.

Самостоятельное изготовление

Сконструировать своими руками котел отопления достаточно сложно. Малейшая неточность, и он будет работать неправильно, что может привести к трагедии. Поэтому необходимо тщательно изучить технологию их изготовления и очень качественно выполнять все мероприятия.

Отопительные приборы шахтного вида

Самостоятельно создать можно шахтный или пиролизный котел. Первый функционирует не только на дровах, но и на угле, торфе или опилках. В его камеру сразу можно загрузить до 50 кг дров.

При полной загрузке камеры топливом и высокой мощности такой прибор непрерывно проработает до 5 часов, при самой малой мощности (15-20 кВт) – до суток. Его КПД – 75%. Мощность таких моделей можно регулировать с помощью автоматики.

Пиролизная модель

Желтый или бесцветный дровяной газ, выделяющийся под воздействием высокой температуры, является источником тепла в пиролизном котле. Для такого отопительного прибора можно использовать только полностью высушенные дрова, иначе он не запустится. Работать пиролизная конструкция может и на пеллетах. Автоматическая подача их в топку (с помощью специальных шнеков) станет дополнительным достоинством котла. Продолжительность работы модели подобного типа при полной загрузке – 12 часов.

Минусы – высокая стоимость (снизить ее можно, если изготовить его самостоятельно), энергозависимость (вентилятор работает с помощью электричества), большие размеры.
Для изготовления такого прибора нужны:

• труба и лист из стали толщиной 4 мм;
• профтрубы, прутья металлические сечением 2 см;
• электродоты;
• вентилятор;
• кирпичи огнеупорные;
• автоматический регулятор температур;
• крепежи.

Предварительно составляют схему будущего котла со всеми расчетами. За основу берут наиболее удачную в этом плане конструкцию самодельного котла, разработанную инженером Беляевым. В нее вносят корректировки соответственно пожеланием владельца дома. Например, сделать отопление более эффективным можно за счет увеличения объема рубашки теплообменника.

Самодельные пиролизные приборы нужно устанавливать на специально оборудованные для них площадки из шамотного кирпича. После этого их подсоединяют к водяному контуру.

При первом, тестовом включении выясняют, не было ли допущено ошибок в конструкции котла. Если все было сделано правильно, то прибор сможет быстро переключиться в режим газогенератора. В помещении уже в течение получаса станет гораздо теплее.

Инструменты и материалы

Дровяной отопительный прибор – наиболее безопасная конструкция. Автономность его работы, простота эксплуатации, минимальная вероятность взрыва, возможность самостоятельного изготовления – вот основные его достоинства. Его минус – регулярность внесения топлива.

Самодельные дровяные модели котлов можно изготовить из следующих материалов и деталей:

• бочка из металла (объем – 200 л);
• стальной лист толщиной 3-5 мм (для создания топки);
• металлическая труба диаметром 20 мм и толщиной стенки от 3 мм;
• труба Г-образной формы (диаметр – 20 мм);
• колосник;
• дверцы для поддувала и топки.

Самодельные модели дровяных котлов изготавливаются при помощи газосварочного оборудования и болгарки.

Последовательность работ

Перед началом работ необходимо тщательно продумать схему прибора, приобрести все необходимые материалы и инструменты.

Вырезать 3 круга (диаметр каждого 57 см): это дно, верхняя крышка и перегородка между поддувалом и топкой. В двух из них сделать отверстие диаметром 20 мм.

Из листа стали вырезать полосу шириной 400 мм, длиной 3600 мм, вырезать в нем отверстия для дверцы топки, ниже него – для поддувала. Соединить лист сваркой в круг.

Приварить сверху круг с отверстием, снизу – без него. Между ними установить перегородку с колосником.

Сварить трубу и бочку между собой по принципу «один внутри другого». Снизу установить топку с поддувалом. Соединить все элементы с помощью сварки.

В верхней части бочки закрепить Г-образный отрезок трубы: он соединит емкость для нагрева и дымоход. Вода, нагреваясь в бочке, образует пар, который будет свободно выходить в дымоход, тем самым не давая расти давлению в котле.

Вверху и внизу установить патрубки для входа холодной воды и выхода горячей.

Навесить дверцы на топку и поддувало.

Установить конструкцию на фундамент из огнеупорного кирпича.

Такой прибор обогревает с помощью дров, пеллет или торфа, плотно уложенных внутри топки.

Даже простейшая модель дровяного котла требует осторожности и внимания при самостоятельном изготовлении

Лучшие конденсационные двухконтурные модели 2020

Protherm Рысь 25/30 MKV

Конденсационная модель словацкого производства способна отопить до 212 м2 и выдает примерно 14,2 л горячей воды в минуту. Такой производительности вполне достаточно, чтобы обеспечить две точки водоразбора — например, кухню и санузел. Здесь стоит турбированная закрытая камера сгорания, поэтому в доме всегда будет хватать кислорода (точнее его не будет сжигать котел). Как и модель от Ariston, Рысь оснащена функцией «горячий старт», которая ускоряет нагрев воды в системе водоснабжения. Также тут установлен датчик, который в теплое время года переводит устройство в летний режим. На таком режиме агрегат работает лишь на подогрев воды.

КПД устройства, благодаря получения тепловой энергии от пара, составляет 104%, что примерно на 9% больше, чем у обычных конвекционных моделей. Производитель оснастил модель системами защиты от замерзания и перегрева воды. Первая контролирует температуру воды в трубах отопления и при падении ниже 5° С запускает котел, чтобы избежать образования льда. Вторая отключает устройство по достижении критической температуры воды. В целом это отличный котел за свои деньги, который отрабатывает на все сто.

BAXI Duo-Tec Compact 28

Этот агрегат предназначен для большого дома площадью до 224 м2. КПД у него чуть выше, чем у предыдущего и составляет 105,8%, что в сравнении с обычными конвекционными дает порядка 11% экономии на газ. Второй контур способен нагревать до 16,1 л/мин воды, чего с головой хватит для работы душевой кабины, умывальника и раковины. Турбированная камера сгорания и система принудительного дымоотведения позволят сохранить в квартире комфортную атмосферу. Оба теплообменника изготовлены из нержавеющей стали. Отметим, что конструкция котла оснащена датчиком наружной температуры. Он отслеживает температуру за окном и в соответствии с ней уменьшает или увеличивает мощность агрегата.

К аппарату можно смело подключать теплый пол, так как здесь стоит мощный циркуляционный насос. Он позволяет эффективно прокачать воду по контуру с высоким сопротивлением. При нарушении циркуляции воды устройство отключает подачу газа на горелку, а также сам насос во избежание поломки этих узлов. Также здесь установлены системы защиты от замерзания и перегрева воды в трубах.

Bosch Condens GC7000iW

Эта модель в линейке конденсационных котлов Bosch одна из самых экономичных. Работать она может как на природном, так и на сжиженном газе. Ее КПД составляет целых 108% — это на 13 — 15% лучше, чем у конвекционных устройств. При подключении панели управления Easy Control, можно управлять прибором через интернет. Это весьма удобно, так как отчет о работе котла или выдаваемые ошибки вы сможете получать, даже находясь на работе. Агрегат может работать как с водой, так и с антифризами, указанными в паспортной документации к устройству.

Конструкция прибора оснащена алюмосиликатным теплообменником 5-го поколения с матричной горелкой. Также здесь стоит расширительный бачок на 12 л. Максимальная производительность горячей воды при температуре в 30° С составляет около 12 л/мин — этого хватит на две точки водоразбора. На передней панели установлен манометр для визуального определения рабочего давления. Это качественный долговечный котел немецкого производства для отопления и горячего водоснабжения. Но как известно, за качество нужно платить, и эта истина подтверждается немаленькой ценой на данный агрегат.

Еще несколько полезных советов для организации отопления в доме:

Устройство моделей с одним и двумя контурами

Чтобы разобраться в принципе работы котла длительного горения необходимо рассмотреть его устройство. Эти сведения также помогут понять правила эксплуатации агрегата, для выбора наиболее выгодного режима работы.

Одноконтурные

Такие устройства относят к наиболее выгодным вариантам из-за приемлемой стоимости оборудования. Одноконтурный твердотопливный котел с водяным контуром для дома способен обеспечить несколько режимов отопления даже при полном отсутствии водопровода. Общая конструкция состоит из нескольких последовательно расположенных составляющих.

Топка

Другими словами это печь, в которой производят сжигание топлива, по совместительству она служит теплообменником.

Конструкция топки составлена из следующих элементов:

• люк (дверца) через который загружают топливо;
• зона выхода продуктов сжигания;
• колосники;
• отделение для сбора просевшей золы;
• отверстие для подачи воздуха.

В результате сгорания топлива нагреваются стенки камеры сгорания, а тепловая энергия аккумулируется в опоясывающей рубашке, наброшенной на все стороны топки.

Водяная рубашка

Устройство котла длительного горения предполагает двойные стенки в его корпусе, а образующуюся полость заполняют теплоносителем. Эта модель построения получила определение двойной рубашки. Расчет основан на физических процессах, происходящих в теплоносителе в процессе нагревания.

Тепловые потоки обеспечивают подъем разогретой жидкости в верхнее отделение резервуара, откуда она поступает в систему трубопровода. Схема отопительного контура устроена по замкнутому принципу. Теплоноситель продвигается по кругу, отдавая тепловую энергию через радиаторы, и возвращается к нижнему патрубку водяной рубашки.

Для ускорения процесса обмена некоторые котлы на твердом топливе комплектуются циркуляционными насосами, позволяющими устроить более гибкое расположение отопительного контура.

Однако большая часть устройств рассчитана на применение в условиях отсутствия электросетей, поэтому использует инерционный принцип. Такое устройство намного эффективнее обычного камина, который использовался в подобных случаях.

Система удаления дыма

Сжигание топлива сопровождается обильным выделением дыма, который нуждается в отводе. Для этой цели применяются трубы с теплоизоляцией, которые на выходе из котла попадают через стену на улицу.

Контроль температуры

Для продуктивного сжигания топлива необходимо иметь управляемую подачу воздуха в топку. Причем чем интенсивнее подача, тем выше скорость сгорания. В конструкции котлов длительного горения регулировка подачи воздуха производится при посредстве механических заслонок или шиберов.

Принцип работы регулятора основан на физических свойствах металла. При увеличении температуры нагревания стенки встроенного регулятора имеют способность расширяться, что способствует опусканию заслонки, в результате чего сечение впускного отверстия уменьшается.

Таким образом, ограничивается подача воздуха в топку и затихает процесс сжигания. Если температура, в камере сжигания, опускается ниже установленной отметки, то заслонка поднимается, увеличивая приток воздуха. Импровизированный датчик (шиберная регулировка) работает в автономном режиме, не используя дополнительных источников питания.

Двухконтурные

Двухконтурный твердотопливный отопительный котел длительного горения способен обеспечить, помимо отопления помещения, снабжение горячей водой. Для работы контура горячего водоснабжения необходимо иметь водопровод.

Отличительной чертой указанных агрегатов является простота установки, не требующая специальных навыков. Из-за широкого спектра использования различных видов топлива они составляют основную конкуренцию для газовых котлов и печного отопления.

Два независимых контура устройства способны выполнять поставленные задачи при помощи встроенных датчиков, которые регулируют интенсивность передачи тепла для своих теплообменников. Двухконтурные котлы нередко комплектуются дополнительной емкостью выполняющей функции бойлера.

Здесь подогретая вода собирается и сохраняется в установленном температурном режиме. Контур отопления предусматривает замкнутую систему, в которой вода непрерывно движется по кругу.

Популярные модели

Наиболее известными поставщиками твердотопливных агрегатов являются марки:

• литовская Stopuva;
• немецкая Buderus;
• чешская Wattek;

• бельгийская ACV;
• австрийская Wirbel;
• российские НМК, Zota и ООО ТК «ТеплоГарант».

Среди представленных на рынке моделей от различных компаний, можно выделить несколько востребованных устройств.

Stropuva Mini S8

Независимый от электропитания агрегат, обслуживающий площадь до 80 кв. м. Работает с тремя видами топлива, выделяется небольшими размерами. Снабжён удобной вертикальной дверцей топки.

Специальная конструкция зольника позволяет сократить необходимость его очистки до двух раз в месяц. Одной закладки хватает на суточный обогрев, пеллеты прогорают за 48 часов.

Преимущества:

• высокий КПД;
• качество конструкции;
• безопасность;
• наличие термометра.

Недостатки:

• большой вес;
• шероховатое покрытие дверцы затрудняет её очистку.

Роман Оборин:	Игорь Фалаев:
«Экономичный и компактный агрегат, горит долго. Расходует мало горючего, хорошо обогревает дом, не образует копоти. Единственный минус – тяжеловат.»	«Небольшая удобная бочка, прибор сразу готов к работе, не нужно ничего собирать и прикручивать. Ручки дверок качественные и надёжные, самопроизвольно не открываются. Топится долго, может гореть до 20 часов.»

Теплодар Куппер Эксперт-15

Российская модель с возможностью установки горелки. В верхней половине корпуса располагается штуцер для выхода воздуха. Совместима с дровами, углём и брикетами. Три зоны входа воздуха и верхнее горение обеспечивают долгое поддержание тепла.

На дне находится резервуар с водой, препятствующий излишнему нагреванию пола. Стальная пластина защищает дверцу от накала. Можно дополнительно прикреплять регулятор тяги.

Преимущества:

• возможность монтажа пеллетной или газовой горелки;
• удобная дверца, размещённая под углом;
• непрерывное горение в течение 24 часов.

Недостатки:

• сложность монтажа;
• маленькая топка.

Олег Егорин:	Семён Ивин:
«Удобный котёл, можно докупить дополнительно горелку, работает долго и даже после отключения в доме сохраняется тепло.»	«Неплохой агрегат, хватает почти на сутки обогрева, но горючего расходует много. Удобная конструкция дверки для закладки.»

ZOTA Тополь-16ВК

Аппарат с водяным контуром по доступной цене. Треугольная форма трубы позволяет избежать засоров и увеличивает срок эксплуатации устройства. Для заправки котла можно применять дрова, уголь и пеллеты.

Модель отличается вместительной топкой и возможностью верхней и боковой закладки горючего.

Преимущества:

• низкая цена;
• удобство эксплуатации и очистки;
• эффективность.

Недостатки:

малый КПД.

Владимир Харитонов:	Алексей Зайцев:
«Качественный прибор по доступной для своего сегмента стоимости. Работает без нареканий.»	«Устройством приятно пользоваться, чистится без проблем, можно загружать разные виды топлива, как брикетного, так и обычного.»

Теплодар Куппер Эксперт-22

Прибор небольшого размера, способный работать в 4 режимах: быстрый прогрев, классик, медиум и максимум. Горение по направлению сверху вниз обеспечивает равномерное и более длительное сжигание материала и хорошую отдачу тепла.

Верхний люк для очистки защищён стальным экраном, предотвращающим прогорание.

Преимущества:

• два люка для очистки;
• наклонная дверка для верхней загрузки;
• функция верхнего горения.

Евгений Жердев:	Иван Алаев:
«Продуманная регулировка нагрева, можно настраивать продолжительность горения от 30 минут до суток. Легко чистится, в комплекте есть специальные аксессуары для уборки.»	«Качественная модель, конструкция позволяет подсоединять с любой стороны трубки отопления. С прибором поставляется ТЭН и термоманометр.»

Stropuva S30

Твердотопливный котёл для размещения в коммерческих и жилых помещениях. Одинаково эффективен для круглогодичного и сезонного применения. Отличается высоким КПД, независим от электропитания и совместим с разнообразным топливным материалом.

Устройство имеет компактные габариты, экологически безопасно. Длительность прогорания дров составляет до 30 часов, брикеты могут тлеть до 2 суток.

Преимущества:

• безопасность использования;
• высокий КПД;
• долговечность;
• качество сборки.

Недостатки:

высокая стоимость.

Устройство и принцип работы котла на дровах

Дрова принадлежат к группе твёрдого топлива и имеют возможность на одном уровне с углём использоваться для отопления жилых домов не выше 2-х этажей, а также хорошо применимы при организации воздушного отопления в доме.

Устройство котла на дровах. Источник фото: rgagroup.ru

Водогрейные котлы на дровах условно подразделяются на 2 типа:

• энергонезависимые, функционирующие с естественной тягой дымовой трубы;
• наддувные, в которых воздух в топку подается принудительно.

Первые используют технологию простой печи, с единственным отличием — они имеют внутренний водяной контур. Большая топочная камера размещается над зольником, отделенная от него колосниками.

Воздух из комнаты подается в топочное устройство сквозь заслонку в зольнике, и далее продвигается через колосники. Объем подачи корректирует термостат, контролирующий температуру теплоносителя в водяной рубашке котлоагрегата. Управление заслонкой — механическое.

Уходящие газы, образовавшиеся в топочном пространстве с высокой температурой, движутся по жаровым трубам внутреннего теплообменного аппарата, охлаждаются через стенки труб греющей водой.

Исходя из конструктивных элементов котлоагрегата, дымовые газы способны выполнить несколько кругов циркуляции по дымоотводящим трубам, эффективно обмениваясь тепловой энергией с водяной рубашкой.

Принцип действия. Источник фото: stroikabudet.ru

Отдавая свое тепло, летучие вещества, образовавшиеся от сгорания топлива, с дымовыми газами покидают котел отопления с использованием системы дымоотвода.

Энергонезависимый котел на дровах не в состоянии похвастаться хорошим КПД, самое большее — это 70%.

Второй вариант теплогенератора — наиболее производительный, его КПД может достичь 75% за счет принудительной воздухоподачи, осуществляемой приточным вентилятором.

Схема обвязки

Типовая схема подключения котлов для отопления на дровах содержит два базовых узла, разрешающих ей надежно действовать в системах обогрева индивидуального дома. Это группа безопасности и водяная группа с трехходовым клапаном с термоголовкой и датчиком температуры.

К сожалению, из-за своих конструктивных особенностей, данный источник нагрева не может использовать современные системы автоматики и регулирования. Обвязка котла по водяному контуру отопительной сети и выводу дымовых газов осуществляется по принципу противотока, то есть среды движутся навстречу друг другу.

Схема подключения с бойлером

Такая схема дровяных котлов для отопления позволяет снижать температуру уходящих газов. Но, как свидетельствуют реальные КПД дровяных котлов, происходит это не очень хорошо.

Для повышения эффективности всей тепловой схемы рекомендуется в нее включать бойлер косвенного нагрева горячей воды с баком для воды. Он позволяет снижать температуру уходящих газов и дополнительно нагревать горячую воду, при тех же удельных расходах топлива.

Преимущества и недостатки котлов на пиролизном газе

Пиролизные котлы длительного горения с водяным контуром ценят за их преимущества перед печами с прямым горением. Можно перечислить некоторые из них:

полное сгорание топлива без накопления сажи. Кроме экономии дров это свойство несет гораздо большую пользу. Полное сгорание означает, что в качестве отходов выделяется лишь углекислота и обыкновенная вода. Ни то, ни другое не представляет большого вреда для людей и природы в целом. Этого нельзя сказать о частичном сгорании дров. Вредные токсичные вещества, образующиеся при неполном распаде органики, попадают в атмосферу, вызывая нежелательные последствия, не говоря уже о зловонном едком дыме;


Для увеличения эффективности пиролизного котла используйте только сухие дрова.

• благодаря полному сгоранию, в газогенераторах можно использовать любое органическое твердое топливо. По сути им может быть любая органика, способная к активной реакции окисления, то есть горению. Такие котлы можно устанавливать на швейных и кожевенных фабриках, на предприятиях деревопереработки, сельхозпредприятиях. Этим полностью решается проблема утилизации отходов;
• высокая экономия средств на топливо, так как пиролизные котлы длительного горения с водяным контуромимеют такое названия по причине того, что от одной дровяной закладки рабочий процесс может продолжаться не менее 12 часов. Простая печь или котел, максимум способны гореть 4 часа;

Схема подключения твердотопливного котла к системе отопления дома.

полностью решен вопрос регулировки процесса горения и нагревания теплоносителя. По причине того, что в рабочей камере сгорает газообразное топливо, его поток легко регулируется, так же, как и интенсивность горения. Это позволяет полностью автоматизировать работу котла, не хуже, чем электрического или газового.

Есть у пиролизных котлов длительного горения и недостатки, о которых следует осведомиться, при приобретении этой техники:

стоимость газогенераторов намного выше, чем у других видов теплотехники. Однако это со временем окупается, благодаря экономии топлива;

Автоматизированная котельная в современном частном доме.

• топливо должна быть идеально сухим. Уже 20%-я влажность является серьезным препятствием для горения. Котел просто престанет работать после ограничения доступа воздуха;
• в связи с тем, что в конструкции практически всех моделей предусмотрено использование вентиляторов для нагнетания воздуха, то для их работы требуется наличие электроэнергии, что не позволяет использовать эту технику на дачах, не имеющих электроснабжения.

На заметку! Отзывы владельцев пиролизных котлов длительного горения говорят о том, что иногда они останавливаются из-за того, что вода из обратной трубы системы попадает в контур котла сильно остывшей. Чтобы этого избежать, надо впаять в систему обходной контур из трубы подачи. Здесь используется обычный трехходовой клапан. Тогда горячая вода смешается с охлажденной, котел не будет отключаться.

Схематическое изображение пиролизного котла с водяным контуром.

Принцип работы твердотопливного котла длительного горения

Давайте разберемся, как работает твердотопливный котел для отопления частного дома:

• в топливнике сжигается горючее: пеллеты, солома, дрова или уголь;
• тепловая энергия переходит к теплообменнику, при этом происходит процесс охлаждения продуктов сгорания;
• тепловая энергия передается от теплообменника к существующему теплоносителю.

Схемы горения

Конструкция состоит из колосника, топки, камеры для золы и водяного контура. Топливо загружается двумя способами: ручным или с помощью автоматики. Основным топливом является уголь или дрова. На одну загрузку приходится в среднем 4 часа работы.

Особенности работы сложной конструкции
Важно! При выборе модели с водяным контуром следует рассчитать мощность, которая необходима для обогрева помещения и нагрева воды.

Рейтинг лучших производителей твердотопливных котлов

Отопительное оборудование данного вида пользуется определенной популярностью. На рынке представлены агрегаты, выпущенные под различными товарными знаками. Внимания заслуживает не только импортная продукция, но и твердотопливные котлы длительного горения российского производства. Предлагаем познакомиться с рейтингом лучших производителей, чтобы было проще ориентироваться в предлагаемом различными магазинами ассортименте.

Оборудование выпускается под различными товарными знаками

Гейзер

Один из отечественных производителей, предлагающий отопительное оборудование различного типа. Твердотопливные пиролизные модели «Гейзер» изготавливаются по инновационным технологиям с использованием высококачественного сырья. Агрегаты отличаются простой исполнения и обслуживания. Широкий модельный ряд позволяет подобрать подходящий вариант для любого строения.

Серия ВП может работать на торфяных и опилочных брикетах, угле и дровах с КПД 85%. Производитель предоставляет двухлетнюю гарантию. Мощность котлов может составлять 10 – 100 кВт:

Модель «Гейзер»	Мощность, кВт	Масса, кг
ВП-6	10	170
ВП-15	15	210
ВП-50	50	650
ВП-65	65	750
ВП-100	100	900

Котлы пиролизного типа представляют собой цельносварную стальную конструкцию, состоящую из нескольких камер сгорания. Производитель рекомендует использовать поленья диаметром 40÷100 мм, длина которых должна соотноситься с геометрическими параметрами топки. Размер угля не должен превышать 40 мм. Докладка дров или угля должна производиться каждые 8÷12 часов.

Гейзер – надежное оборудование от отечественного производителя

Буржуй-К от завода «ТеплоГарант»

Российский производитель, предлагающий несколько модельных линеек твердотопливных котлов, в том числе мощностью более 140 кВт. Оборудование может использоваться для обогрева частных домов и промышленных предприятий. Производитель предлагает серии Буржуй-К:

Эксклюзив с декоративной внешней отделкой, заказываемой в индивидуальном порядке. Такое отопительное оборудование способно гармонично вписаться в любой интерьер. Мощность котлов данной серии составляет 12÷32 кВт. Для подержания процесса горения возможно использование угля, дров, опилочно-стружечных и торфяных брикетов. КПД достигает 92%. Автоматическое управление. Производитель предоставляет гарантию 2,5 года. Минимальный срок службы 10 лет;

«Буржуй-К Эксклюзив» – стильное решение для любого интерьера

Стандарт. Неприхотливое в обслуживание и надежное отопительное оборудование без эксклюзивной внешней облицовки. Ручной режим управления. Мощность 10÷30 кВт. КПД до 89%;

«Буржуй-К Стандарт» – надежность и простота обслуживания

ТА. Подобен стандарту, но регулировка воздушных потоков и тяги выполняется в автоматическом режиме. Теплоносителя по водяному контуру может двигаться принудительно и естественным образом;

«Буржуй-К ТА»: работа автоматизирован

Модерн. Пиролизные модели с естественной и принудительной циркуляцией теплоносителя. Доступно три модели, отличающиеся по мощности и габаритам.

«Буржуй-К Модерн» – агрегат пиролизного типа

Watch this video on YouTube

Buderus

Немецкое оборудование высокого качества. В модельном ряду «Logano S171 W» представлено четыре агрегата, которые могут использоваться для отапливания частного жилья. Способны работать автономно и составе комплексов. Предъявляют повышенные требования к месту установки. Комплектуются бойлером косвенного нагрева. Современная автоматика упрощает процесс управления. Топочная камера находится в верхней части, а камера дожига в нижней части корпуса. Мощность оборудования 20÷50 кВт.

Buderus – отменное немецкое качество

Viessmann

Немецкая компания предлагает серию «Vitoligno 100-S тип VL1A» – твердотопливные котлы пиролизного типа. Способны работать не только на дровах или угле, но и на газе либо жидкости после установки сменных горелок. Мощность агрегатов составляет 25÷80 кВт.

Для обшивки корпуса используется листовая сталь толщиной 5 мм. Электронный контроллер позволяет задать режим работы. КПД достигает 80%.

Vitoligno 100-S тип VL1A – длительный срок службы гарантирован
