Самодельные котлы длительного горения на дровах

Процесс сборки

Процесс создания котла включает несколько этапов. При изготовлении каждого элемента стоит учитывать особые условия эксплуатации изготавливаемого изделия.

Отрезаем от толстостенной трубы диаметром 100 мм отрезок, длина которого будет равна высоте топки. К нижней части привариваем болт. Из стального листа вырезаем круг такого же диаметра, как труба или большего. Просверливаем в круге отверстие, достаточное для прохождения болта, приваренного к трубе. Соединяем круг и воздуховодную трубу, закрутив гайку на болт.

В итоге мы получим трубу для подачи воздуха, нижняя часть которой может закрываться свободно двигающимся металлическим кругом. В процессе эксплуатации это позволит регулировать интенсивность горения дров и, следовательно, температуру в помещении.

С помощью болгарки и диска по металлу делаем в трубе вертикальные прорези толщиной приблизительно 10 мм. Через них воздух будет поступать в топочную камеру.

Корпус (топка)

Для корпуса потребуется цилиндр с герметичным дном диаметром 400 мм и длиной 1000 мм. Размеры могут быть иными, в зависимости от имеющегося свободного пространства, но достаточными для закладки дров. Можно использовать готовую бочку или приварить к стальному толстостенному цилиндру днище.

Иногда котлы для отопления изготавливают из баллонов из-под газа для более длительного срока службы.

Дымоход

В верхней части корпуса формируем отверстие для отвода газов. Его диаметр должен быть не менее 100 мм. К отверстию привариваем трубу, через которую будет осуществляться отвод отработавших газов.

Длина трубы выбирается в зависимости от конструктивных соображений.

Соединяем корпус и устройство подачи воздуха

В днище корпуса вырезаем отверстие диаметром равным диаметру воздухоподающей трубы. Вставляем трубу внутрь корпуса таким образом, чтобы поддувало выходило за пределы днища.

Из металлического листа толщиной 10 мм вырезаем круг, размер которого немного меньше диаметра корпуса. Привариваем к нему ручку, изготовленную из арматуры или стальной проволоки.

Это значительно упростит последующую эксплуатацию котла.

Конвекционный кожух

Из листовой стали изготавливаем цилиндр или отрезаем кусок трубы, диаметр которой на несколько сантиметров больше наружного диаметра топки (корпуса). Можно использовать трубу диаметром 500 мм. Соединяем вместе конвекционный кожух и топку.

Сделать это можно с помощью металлических перемычек, привариваемых к внутренней поверхности кожуха и наружной поверхности топки, если зазор получился достаточно большой. При меньшем зазоре можно приварить кожух к топке по всему периметру.

Из стального листа вырезаем круг такого же диаметра как топка или чуть больше. Привариваем к ней ручки, используя электроды, проволоку или другие подручные средства.

Учитывая, что в процессе эксплуатации котла ручки могут сильно нагреваться, стоит предусмотреть специальную защиту из материала с низкой теплопроводностью.

Ножки

Для обеспечения длительного горения к дну привариваем ножки. Их высота должна быть достаточной, чтобы поднять дровяной котел минимум на 25 см над уровнем пола. Для этого можно использовать различный прокат (швеллер, уголок).

Поздравляем, вы изготовили дровяной котел своими руками. Можно приступать к обогреву дома. Для этого достаточно загрузить дрова и поджечь их, открыв крышку и теплорассеивающий диск.

Несмотря на то, что наука и технологии ушли далеко вперед, не стоит отрицать, что даже сегодня использование таких приборов, как котлы дровяные для отопления дома, является распространенным.

Большинство моделей современных дровяных котлов сегодня сочетают в себе такие два элемента: традиционный источник тепловой энергии – дрова, а также систему парового отопления, которая вошла в обиход относительно в недавнем времени – 100-150 лет назад.

Для тех, кто проживает в городе, может показаться странным подобное гонение за традициями древности в виде дровяных котлов. Однако этого нельзя сказать о деревнях и селах. Ведь здесь нет проходящей газовой магистрали, электричество скачет, да и оплачивать счета будет дорого. Именно в таком случае котлы дровяные для отопления дома станут единственным спасением для людей в холодную пору.

Автоматика и обвязка дровяных котлов

Как уже упоминалось, регулировать мощность котла можно только по изменению количества поступающего кислорода. Наиболее эффективно и точно эта система работает в шахтных котлах пиролизного типа на дровах или брикетах.

В основной комплекс автоматики входят электронный блок управления, вентилятор, регулятор тяги с электрическим приводом и термопара, плотно примотанная к патрубку подачи. Все эти комплектующие продаются как по отдельности, так и комплектами под определённую модель котла. В среднем вся автоматика обходится около 4-5 тысяч рублей

Отдельно упомянем важность наличия защиты от падения заслонки и герметизационных пазов на загрузочных и ревизионных люках, дымоходе, системе стабилизации тяги

Для твердотопливных котлов предусмотрен ряд защитных устройств другого рода, устанавливаемых в гидравлическую обвязку. Из безусловно обязательных это циркуляционный насос и защита топки от перегрева — группа безопасности для сброса избыточного давления

Обратите внимание, что выпускной штуцер клапана сброса должен быть повёрнут к стене или снабжён шлангом, чтобы при срабатывании не травмировать присутствующих людей. Требованиями безопасности может быть предусмотрена установка подтравливающего клапана дымохода для стабилизации тяги и горения, он монтируется сразу на выходе из котла или непосредственно перед конечным вертикальным участком. Схема подключения твердотопливного котла с теплоаккумулятором: 1 — дымоход; 2 — термостат; 3 — группа безопасности; 4 — сепаратор воздуха; 5 — циркуляционный насос; 6 — тепловой аккумулятор; 7 — трёхходовой смеситель; 8 — погодозависимоя автоматика; 9 — радиатор отопления; 10 — циркуляционный насос; 11 — обратный клапан; 12 — расширительный бак; 13 — защита от сухого хода; 14 — клапан подпитки; 15 — накладной датчик температуры; 16 — твердотопливный котёл

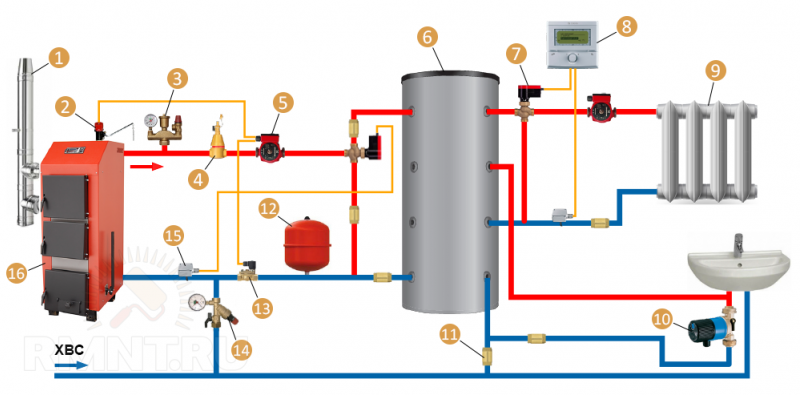

Схема подключения твердотопливного котла с теплоаккумулятором: 1 — дымоход; 2 — термостат; 3 — группа безопасности; 4 — сепаратор воздуха; 5 — циркуляционный насос; 6 — тепловой аккумулятор; 7 — трёхходовой смеситель; 8 — погодозависимоя автоматика; 9 — радиатор отопления; 10 — циркуляционный насос; 11 — обратный клапан; 12 — расширительный бак; 13 — защита от сухого хода; 14 — клапан подпитки; 15 — накладной датчик температуры; 16 — твердотопливный котёл

Для чугунных котлов практикуется установка двухходового клапана, подмешивающего воду из горячего отвода для недопущения поступления холодной воды в разогретую топку. При установке теплоаккумулятора добавляется трехходовой электрический клапан, запускающий подачу тепла в бак только после прогрева основного состава. Контроль ведётся по температуре обратки, дополнительный контур включается за 7-10 ºС до достижения температуры отсечки. В этом аспекте наиболее предпочтительны блоки управления с ПИД-регулятором.

Сильные и слабы стороны

Крупные габариты и сложность выполнения своими руками чертежа твердотопливного котла длительного горения делает благоприятным использование подобных приборов только в крупных коттеджах. Что касается небольших дач, то для них рекомендуется выбирать более экономичные варианты.

Основными достоинствами ТТ котлов длительного горения являются:

• Высокий КПД (около 95%)
• Автономность отопления.
• Экономичность.
• Надежность и долговечность.
• Высокая эффективность.
• Доступность топлива.
• Экологичность.
• Широкий выбор топлива (уголь, дрова, опилки, паллеты).

Имеются также недостатки:

• Большие габариты.
• Необходимость оборудования отдельной котельной.
• Сложное устройство котла длительного горения на дровах.
• Нужда в постоянно обслуживании.

Преимущества самодельных агрегатов:

1. Дешевизна.
2. Универсализм в плане используемого топлива.
3. Возможность последующих доработок с целью увеличения эффективности и добавления мощности.

Сложнее всего – сделать конструкцию цилиндрической: для этого необходимо использовать вальцовочный станок. Если его нет, существует вариант со старыми пропановыми баллонами. Также сгодится любая труба подходящего сечения: толщина металлических стенок должна быть не менее 5 мм. В деревнях привыкли довольствоваться небольшими кирпичными печами, демонстрирующими хорошую эффективность при обогреве одноэтажных домов и дач. Если же требуется отапливать обширный коттедж, то в таком случае потребуется большой запас топлива. Кроме того, не избежать больших перепадов температуры по мере удаления от печи, да и ухаживать за ней намного сложнее, чем за твердотопливным котлом.

Актуальность и преимущество печей на опилках

Современный мир все больше осознает угрозу исчерпаемости привычных видов топлива. В развитых западных странах, особенно в Европе, находящейся в зависимости от поставок газа и нефти из других стран, ведется активный поиск альтернативных видов топлива. Актуальным остается также поиск отопительных устройств, способных преобразовать это топливо в тепловую энергию.

В результате работы инженерной мысли были созданы некоторое количество новых моделей печей. Отдельно хотелось бы сказать про печь на опилках.

Опилки для нашей страны до сегодняшнего дня являются бросовым видом топлива. Деревоперерабатывающие предприятия до сего дня не наладили их использования в отопительных целях. Они предпочитают утилизировать их каким-либо примитивным образом.

Поэтому создание печи на опилках оказывается крайне выгодным для населения, особенно если речь идет об отоплении дачного домика, гаража, теплицы или мастерской.

Модифицированные печи

Самыми перспективными на сегодняшний день считаются печи длительного горения. В большинстве своем это пиролизные, или газогенераторные печи. В своей конструкции они имеют две камеры сгорания. Первая, нижняя камера, предназначена для загрузки топлива. Здесь твердое топливо при минимальном доступе кислорода доводится до состояния тления. Печи длительного горения на опилках имеют нижнюю камеру, в которую помещают брикеты из опилок. Во время тления выделяется горючий газ в большом объеме. Этот газ без остатка сгорает в верхней камере. Именно сгорающий газ передает свое тепло воздушному потоку, циркулирующему либо во внешнем кожухе печи, либо в системе трубок. Так печь на опилках быстро разогревает воздух в помещении до необходимой пользователю температуры.

В печной заслонке устанавливается система управления интенсивностью горения. Благодаря ей, впервые среди моделей металлических печей, появляется возможность регулировать температуру в печи и в помещении. Печи на опилках длительного горения могут работать одновременно и на других видах твердого топлива: щепе, брикетах торфа, дровах

Универсальный характер обогревательных устройств особенно привлекает внимание населения

В большинстве своем под работу на опилках настраиваются печи Бутакова и Булерьян. К сожалению, печи Булерьян стоят недешево, и способны функционировать исключительно на брикетированном топливе, обладающим определенным уровнем влажности (сухости). Куда более демократичными ценами отличаются печи Бутакова.

Делаем печи сами

Народные умельцы, настроенные на экономичный способ обогрева дачного домика, гаража или мастерской, стремятся использовать самодельные печи на опилках. В этом случае экономия получается двойная: нет затрат на приобретение дорогостоящего печного оборудования, и минимизируются расходы на приобретение топлива (опилок россыпью).

Во всемирной сети мастера выкладывают оригинальные схемы печи, которую они создают собственными силами. По своему устройству она отличается крайней простотой, требует небольшого количества материалов для изготовления, находящихся под рукой

Так же важно обеспечить оборудование дымоходом для печи или котла

И самое главное – топливо в него загружается россыпью, без затрат на изготовление брикетов и сушку.

Это – обычная круглая однокамерная буржуйка, со вставным цилиндром для опилок. Как правило используют такую печь буржуйку для дачи и не жилых помещений. Перед растопкой печи вставной цилиндр вынимается, в его середину вставляется сердечник. Затем вокруг сердечника укладываются слоями опилки и трамбуются. Цилиндр помещается в корпус буржуйки, сердечник вынимается, и остается пространство, через которое в опилки поступает воздух, необходимый для горения. Печь на опилках своими руками изготавливают довольно часто, поэтому технология ее эксплуатации отработана хорошо. Розжиг производится снизу, из зольного ящика. Полностью загруженная опилками печь способна обогревать помещение в течение 12 часов, а то и больше.

Подойдет для любого помещения

Самодельная печь на опилках как и печка слобожанка может быть использована как для полноценного обогрева жилища или производственного помещения, а также для домашней коптильни. Так обогревательные устройства на альтернативных видах топлива широко используются населением с целью сокращения расходов на энергоносители. В этом предприимчивое население обгоняет слабо реагирующих крупных производителей отопительных устройств. Перспективность использования дешевых видов топлива проверяется на практике весьма энергично и изобретательно.

Особенность конструкции

Любой котел длительного горения оснащен камерой внушительного размера, куда закладывается топливо. Чем большей камерой оснащен котле, тем большее количество времени будут прогорать дрова.

Сегодня можно встретить две технологии, реализуемые в ТТ котлах длительного горения, которые успешно конкурируют между собой. Это принцип Булерьян и метод Стропува.

Из-за высокой цены Стропува и сложности конструкции, этот метод не так популярен в России. А вот по методу Булерьян народные умельцы с большой самоотдачей конструируют агрегаты для отопления дач и загородных домов.

Схема ТТ котла

Котел по методу Булерьян выглядит следующим образом: металлический корпус, внутри которого находятся две камеры. В нижней камере происходит сжигание топлива, а во второй – сжигание газа, поступающего по трубку из первой камеры.

Дверца для загрузки топлива находится в верхней части корпуса котла, так как вся нижняя часть отведена под большую закладку ресурсов.

В верхней части котла располагается дымовой патрубок, который соединяется с дымоходом. В нижнюю часть встраивается зольная камера, через которую происходит очистка котла.

Следует упомянуть еще про один нюанс. В стандартных печах зольник выполняет роль поддувала, через которое задувается воздух, необходимый для горения. Здесь же зольная камера абсолютно герметична, так как воздух поступает через верхнюю воздушную камеру, играющую роль рекуператора.

Поставку кислорода в котел регулирует заслонка, расположенная вверху воздушной камеры. По мере сгорания дров, топливо постепенно оседает и распределитель опускается. Это обеспечивает беспрерывную подачу кислорода.

При новой загрузке топлива, достаточно просто потянуть вверх, возвратив распределитесь в его исходное положение. По положению этого рычага можно легко определить, сколько еще топлива осталось в котле и когда осуществлять следующую загрузку.

Отдельно следует сказать об экологичность этого варианта отопления. Из-за полного сжигания топлива и газов, в атмосферу практически не выбрасывается углекислый газ.

Основные элементы ТТ котла длительного горения

Основные элементы ТТ котла:

1. Топочная камера. Это является главным элементом любого котла и печи, где происходит непосредственное сжигание топлива.
2. Камера сгорания газов. Сюда поступают горячие газы от тлеющих дров.
3. Зольник – здесь собирается пепел. Этот узел необходимо систематически чистить, чтобы поддерживать котле в технически исправном состоянии.
4. Дымоотвод – узел, через который выводятся продукты сгорания наружу.

устройство котла

Все эти узлы заключены в стальной корпус, который изготавливается из листового металла толщиной в 5-6 мм.

Чертежи твердотопливных котлов длительного горения

Продолжительную работу устройства с теплообменником на одной партии дров обеспечивает специальная конструкция:

• увеличенная емкость топливной камеры – вмещает в 2 раза больший объем закладки;
• нестандартное направление разжигания – дрова прогорают вертикально вниз.

Огонь охватывает верхний слой топлива. За счет дозированной подачи воздушного потока образуется ровное, несильное пламя. Нижний объем закладки постепенно нагреваются по мере прогорания дров.

Классический

В стандартных чертежах устанавливают тепловой генератор в форме цилиндра. Прямоугольный корпус для классических котлов длительного горения не подходит.

Оборудование работает следующим образом:

• топочную камеру наполняют дровами и разжигают сверху;
• в процессе прогорания топлива посредством телескопической трубы на него опускается груз с отверстием для циркуляции воздуха;
• кислород через дымоход поступает в топку под воздействием естественной тяги или вентилятора;
• теплообменника в классической схеме нет, вода для отопления нагревается напрямую.

Помимо дров для растопки используют торф или кокс.

Фото 1. Классический твердотопливный котел длительного горения с дровами в топочной камере и отсутствием теплообменника.

Пиролизный

В газогенераторных приборах дрова тлеют медленнее. Происходит выделение горючего дыма, который поступает в отдельную зону и вырабатывает дополнительную тепловую энергию. Конструкция включает:

• Загрузочную камеру. В ней происходит процесс пиролизного сжигания топлива.
• Отсек дожига. Здесь сгорает газ.
• Теплообменник. Выполняют в виде «рубашки». Внутри теплообменника нагревается вода для последующего выхода в сеть.
• Устройство подачи воздуха. Обеспечивает поступление первичного (в топку) и вторичного (в камеру дожига) потока.
• Дроссельная заслонка. Для регулировки скорости и объема кислорода на этапе первого розжига топлива.
• Приспособления для управления температурой и мощностью оборудования.

Две камеры разделяет огнестойкое перекрытие с форсункой и отверстиями. От вторичного воздушного потока зависит скорость нагрева воды внутри теплообменника.

Фото 2. Пиролизный котел, оснащенный загрузочной камерой, теплообменником, камеры разделены огнестойким перекрытием.

Шахтный

Устройства, работающие по принципу обычного сжигания топлива, проще пиролизных. Конструкция включает:

• Топку. Эта зона занимает от 50% объема оборудования и чаще имеет прямоугольную форму. Ее высота незначительно меньше длины целой конструкции.
• Люк для загрузки топлива. Его устанавливают сверху или сбоку относительно топки.
• Зольник. Камера, куда естественным путем попадает зола с остатками углей. Ее оборудуют под топкой.
• Колосник. Выполняет функцию разделительной решетки между внутренними секциями котла.
• Дверца. Размеры подбирают с учетом возможности одновременного доступа и к зольной, и к нижней части топочной камеры. Чтобы регулировать объем воздуха, на дверцу устанавливают шибер.
• Секция с теплообменником. В проектах шахтных котлов используют конструкции водяного или жаротрубного типов. В камере теплообменника выполняют отверстие для поступления угарных газов.
• Дымоходная труба из металла или кирпича с заслонкой.

После загрузки и розжига топливо выделяет горючие газы. Через отверстие они поступают в камеру с теплообменником, нагревая последний. Дым отдает энергию и выходит наружу через трубу, а горячая вода поступает в отопительную сеть.

Фото 3. Котел длительного горения шахтного типа с теплообменником, в котором топливо выделяет горючие газы после розжига.

1 Котлы длительного горения – устройство и принцип функционирования

В обычных дровяных печах топливо сжигается снизу вверх. Это основной принцип работы таких устройств. Нижний слой дров загорается первым. Горячие потоки идут наверх, что приводит к вовлечению в процесс следующих пластов. При таких условиях материалы очень быстро прогорают. Каждые несколько часов их необходимо подкладывать в печку. Если этого не делать, горение прекратится, и температура в помещении начнет снижаться.

КДГ функционирует иначе. В нем дрова не горят, а тлеют. Причем это происходит сверху вниз, что обеспечивает длительную работу агрегата на одной закладке. Конструкция таких установок приведена ниже.

Камера сгорания (КС) в КДГ выполняется в форме цилиндра. Ее загрузка топливом осуществляется через специальную дверку. Она смонтирована в верху корпуса. Эта же дверца используется для розжига дров. Чем больше высота и сечение КС, тем дольше по времени агрегат станет работать на одной закладке.

Воздух в топку попадает по трубе, установленной вертикально. К концу последней крепят круглый плоский груз. Он имеет размеры на 5 мм меньше сечения топочного отсека. Это дает ему возможность передвигаться внутри камеры сгорания вниз-вверх. Его изготавливают из металла толщиной 1,2–1,5 см. К нему привариваются стальные дугообразные полоски.

На втором конце трубы монтируется заслонка. Она позволяет в любое время вручную регулировать объем, подаваемого в агрегат кислорода. Важный момент! Воздуховод делают выше камеры сгорания на 15–20 см.

Твердотопливный котел продолжительного горения имеет колосники. Но они нужны исключительно для поддержки загружаемых дров. Воздух через них в КДГ не поступает.

Сталь против чугуна – такие разные котлы

Неважно, делаете ли вы твердотопливный котел своими руками или собираетесь приобрести готовый – вы должны стремиться к получению агрегата с оптимальными характеристиками. Какие именно показатели должны быть у хорошего агрегата?

Начнем с того, какой теплообменник лучше – стальной или чугунный

Чугунный в домашних условиях не изготовить – потребуются не только навыки, но и литейное оборудование, которое так просто в магазине не купишь. Большинство готовых моделей для дома представлены секционными конструкциями, которые отделяются друг от друга при транспортировке и снова собираются при монтаже. В процессе эксплуатации чугун покрываются так называемой сухой ржавчиной, которая, как правило, не прогрессирует и служит своего рода защитной пленкой. Значительно медленнее протекает и влажная коррозия, чем обусловлена долговечность изделий из чугуна – некоторые производители дают гарантию на 10 лет эксплуатации, а в целом такой котел отопления для дома может прослужить 25 лет. Плюс чугунных теплообменников в более простом обслуживании – чистить их нужно нечасто, поскольку даже существенный нагар не уменьшает КПД котла. Ремонт котла или увеличение его мощности осуществляется также очень просто – путем замены секций или добавления их количества. Среди главных недостатков числятся:

Начнем с того, какой теплообменник лучше – стальной или чугунный. Чугунный в домашних условиях не изготовить – потребуются не только навыки, но и литейное оборудование, которое так просто в магазине не купишь. Большинство готовых моделей для дома представлены секционными конструкциями, которые отделяются друг от друга при транспортировке и снова собираются при монтаже. В процессе эксплуатации чугун покрываются так называемой сухой ржавчиной, которая, как правило, не прогрессирует и служит своего рода защитной пленкой. Значительно медленнее протекает и влажная коррозия, чем обусловлена долговечность изделий из чугуна – некоторые производители дают гарантию на 10 лет эксплуатации, а в целом такой котел отопления для дома может прослужить 25 лет. Плюс чугунных теплообменников в более простом обслуживании – чистить их нужно нечасто, поскольку даже существенный нагар не уменьшает КПД котла. Ремонт котла или увеличение его мощности осуществляется также очень просто – путем замены секций или добавления их количества. Среди главных недостатков числятся:

• большой вес котла, из-за чего ему даже бывает нужен отдельный фундамент,
• большие затраты при транспортировке и неудобство в процессе монтажа,
• боязнь термического удара – нельзя загружать в топочную холодные дрова, подавать в разгоряченную систему холодную воду и т. п.,
• высокая тепловая инерционность – долго нагреваются, но и долго остывают.

Сталь намного эластичнее чугуна, а потому разница температур ей не страшна, даже если по обратной линии будет поступать холодная вода. Благодаря этой способности в твердотопливных котлах из стали допустимо использовать чувствительную автоматику. К тому же благодаря меньшей инерционности такие котлы быстрее нагреваются и быстрее остывают, что позволяет оперативно регулировать температуру в помещениях.

Стальные котлы представляют собой монолитную сварную конструкцию, из-за чего перевозка агрегата усложняется, хотя в целом вес котла намного меньше и он не так боится механических повреждений, как чугунный. Что касается ремонтопригодности, то мнения специалистов тут разделяются – кто-то считает, что после появления течи котел лучше выбросить, поскольку в домашних условиях невозможно создать сварной шов такого же качества, как на заводе, а кто-то утверждает обратное. Видимо, все зависит от индивидуального мастерства обращения со сваркой. Однако в любом случае ремонт чугунного агрегата выглядит проще – нужно лишь заменить прохудившуюся секцию.

Большинство чугунных агрегатов независимы от источников электропитания, да и среди стальных много таких – они и стоят дешевле, и не требуют установки циркуляционных насосов. Правда, при установке радиаторов отопления следует придерживаться специальной системы, чтобы теплоноситель под естественным давлением, возникающим внутри котла при нагревании, перемещался по трубам. Вследствие дешевизны такие котлы рекомендуется приобретать даже если в доме уже есть отопительный агрегат – он будет выручать вас в моменты отключения электричества.

Как сделать своими руками котел твердотопливный длительного горения чертежи и схемы

Перед тем, как начать изготовление котла, необходимо определиться с его конструкцией. Ее выбор зависит от назначения агрегата. Если он предназначен для отопления небольшого хозяйственного помещения, гаража или дачного домика, то делать в нем водяной контур не обязательно. Обогрев такого помещения будет происходить непосредственно от поверхности котла, путем конвекции воздушных масс в помещении, как от печи. Для большей эффективности можно устроить принудительное обдувание агрегата воздухом при помощи вентилятора. При наличии системы жидкостного отопления в помещении, необходимо предусмотреть устройство в котле контура в виде змеевика из трубы или другой аналогичной конструкции.

Схема подключения твердотопливного котла к системе отопления

Выбор варианта зависит и от типа твердого топлива, которое нужно будет использовать. Для отопления обычными дровами требуется увеличенный объем топки, а для применения мелких топливных гранул можно устроить специальную емкость, из которой гранулированное топливо подается в котел автоматически. Для изготовления котла твердотопливного длительного горения своими руками, чертеж можно взять и универсальный. Он подойдет для любого вида используемого твердого топлива.

Чертеж твердотопливного котла длительного горения мощностью 25/30/40 кВт

Расскажем пошагово, каким образом и из каких деталей можно сделать котел отопления на твердом топливе длительного горения по предложенной схеме:

• подготовим место, где будет установлен будущий агрегат. Основание, на котором он будет стоять, должно быть ровным, прочным, жестким и огнеупорным. Лучше всего для этого подойдет бетонный фундамент или толстая чугунная либо стальная плита. Стены нужно обить тоже огнеупорным материалом, если они деревянные;
• собираем весь необходимый материал и инструменты: из которых нам понадобиться аппарат для электродуговой сварки, болгарка и рулетка. Из материалов: листовая 4-мм сталь; 300 – мм стальная труба со стенками 3 мм, а также другие трубы 60 и 100 мм диаметром;

• для того, чтобы изготовить котел на твердом топливе длительного горения, нужно из большой 300 – мм трубы вырезать кусок длиной 1 м. Можно и немного меньше, если в этом есть необходимость;
• из стального листа вырезаем дно по диаметру трубы и привариваем его, снабдив ножками из швеллера длиной до 10 см;
• распределитель воздуха выполняем в виде круга из листа стали с диаметром на 20 мм меньшим, чем труба. В нижнюю часть круга приваривается крыльчатка из уголка с размером полки 50 мм. Для этого можно использовать и швеллер аналогичного размера;
• сверху в середину распределителя привариваем 60 – мм трубу, которая должна быть выше котла. В середине диска распределителя прорезаем отверстие по трубе, так, чтобы был сквозной туннель. Он нужен для подачи воздуха. В верхней части трубы врезается заслонка, которая позволит осуществлять регулировку подачи воздуха;

Схематическое изображение устройства котла, работающего на твердом топливе

• в самой нижней части котла изготавливаем небольшую дверку, снабженную задвижкой и петлями, ведущую в зольник для удобства удаления золы. Сверху в котле прорезаем отверстие для дымохода и привариваем в это место 100 – мм трубу. Вначале она идет под небольшим углом вбок и вверх на 40 см, а потом строго вертикально вверх. Проход дымохода через перекрытие помещения должен быть защищен по правилам противопожарной безопасности;
• заканчиваем сооружение котла отопления на твердом топливе длительного горения изготовлением верхней крышки. В ее центре должно быть отверстие для трубы распределителя потока воздуха. Прилегание к стенкам котла должно быть очень плотным, исключающим попадание воздуха.

Чертеж с размерами для создания твердотопливного котла своими руками

Полезный совет!Чтобы разжечь, изготовленный своими руками, котел твердотопливный длительного горения, чертеж которого был представлен выше, необходимо: снять крышку и поднять регулятор, заполнить котел топливом доверху и облить его горючей жидкостью, все поставить на место и бросить горящую лучину в трубу регулятора. Когда топливо разгорится, снизить поток воздуха до минимума, чтобы оно начало только тлеть. После этого произойдет возгорание пиролизного газа и котел запустится.
