Выбираем котел для бани — газовый, электрический, или твердотопливный

С чего следует начать

Начинать следует, естественно, с приобретения всех необходимых материалов, которые потребуются вам в процессе строительства. Чтобы создать своими руками котел для бани, стоит обзавестись его заготовкой. Для этого подойдет металлическая бочка или отрезок трубы.

Выбирайте бочку, имеющую толстый металл, емкостью до двухсот литров. Если вы берете металлическую трубу, она не должна превышать ста сантиметров в длину, а в диаметре должна составлять чуть больше полуметра. Такую заготовку можно использовать для бани, площадь которой не превышает 12 метров — она отлично прогреет воздух в парной и будет поддерживать жар еще долгое время.

Не стоит брать для котла в баню металл из нержавеющей стали, поскольку она обладает низкой теплопроводностью. Это качество в разы повлияет на скорость прогрева воздуха в помещении, а следовательно, и на количество топлива.

Предлагаем ознакомиться Можно ли ходить в баню при насморке?

Чтобы изготовить своими руками дно, необходимо вооружиться металлическим кругом, имеющим толщину 5 см, а диаметр более 0.5 см. В качестве опоры хорошо подойдут круги из арматуры. Помимо всего прочего, необходимо сделать крышку котла, которая будет выполнять роль опоры над камнями. Подойдет также металлический круг, не превышающий в толщину 1 см. Кроме того, потребуются металлические листы, чтобы изготовить следующие важные детали котла:

• короб с перегородками;
• бак для воды ( подойдет нержавеющая или оцинкованная сталь);
• дверцу:
• дымоход.

Чтобы сделать колосник, необходимо взять заготовку из круга металла, имеющего толщину не менее 5 см. Чем выше толщина этого круга, тем лучше. Заготовка должна иметь параллельные прорези для того, чтобы обеспечить к топливу поступление воздуха.

Из инструментов необходимо взять:

• болгарку, имеющую круги для резки по металлу с диаметром 180 мм;
• сварочную технику.

Разновидности котлов

Твердотопливный котел

Котел для бани – это устройство, которое выполняет 3 основные функции: доведение камней до раскаленного состояния, нагрев воды и обогрев помещения.

Котлы можно разделить на несколько групп по типу используемого топлива:

• Твердотопливные. В качестве сырья используется уголь, дрова, торф. Такие устройства долго сохраняют тепло и не требуют подключения к дополнительному источнику питания. Эксплуатация обходится довольно дорого, поэтому их лучше ставить только для подогрева воды в обмывочной. Не может работать в автоматическом режиме, выделяет пыль от угля в процессе работы. Требует регулярной чистки.
• Электрические. Работают от электросети и представляют собой обычный бойлер для воды. Монтаж такого оборудования стоит недорого, но экономичным его назвать нельзя из-за трат электричества. Используются редко из-за необходимости трехфазной сети с повышенной мощностью. К положительным сторонам электрокотла относят экологичность, чистоту в помещении и возможность работы в автоматическом режиме. Подходит для установки в небольшой бане в качестве дополнительного источника горячей воды.
• Газовые. В роли топлива выступает газ. Один из самых эффективных и выгодных видов отопительных приборов. Отличается компактностью конструкции, простотой в эксплуатации и многофункциональностью. Пользователю не нужно постоянно приобретать топливо. Не выделяет запаха или гари. Взрывоопасен, поэтому своими руками такие приборы собирать запрещено. Бывают одноконтурные для маленьких бань, двухконтурные для нагрева воды и отопления предбанника и трехконтурные для обогрева бассейна (если он имеется).
• Изделия, работающие от жидкого топлива. Это может быть керосин, дизель, солярка. К преимуществам относят автоматизацию работы, безопасную и быструю эксплуатацию, выделение малого количества гари. Не требуется разрешение на установку. Основные недостатки – сильный запах при сжигании сырья, пожароопасность солярки, необходимость строгого соблюдения требований монтажа всей частей оборудования.

Также классификация производится и по материалу, из которого выполнен котел. Модели из чугуна не используются, так как их запрещено устанавливать в парилке. Наиболее популярными материалами для котла в парилку являются:

• железо;
• кирпич;
• железо, обложенное кирпичом.

Как правильно поставить печь в бане: правила для электропечей

Ничего сложного в таком монтаже печи для бани нет, потому что электрокаменки наименее требовательны к расположению, но и у них есть свои особенности.

Так как мы имеем здесь дело с электричеством, нужно грамотное заземление. Помимо этого электропечи могут предъявлять особые требования к сечениям и материалу проводов, а также к количеству фаз. Рекомендуем прочесть эту статью, где обо всем этом рассказывается весьма подробно.

В общем, справиться с установкой банной печи своими руками – задача вполне посильная, если действовать согласно паспорту агрегата и советам профессионалов.

Делаем правильный выбор печи для бани на дровах

При выборе печной конструкции следует учитывать несколько важных параметров:

• количество тепла и пара, которое генерирует отопительное устройство;
• наличие конвекции;
• необходимый объем для парной;
• наличие или отсутствие выносной топки.

Красота, которую сложно назвать просто банной печью

Ведущие производители отопительного оборудования предлагают лучшие дровяные печи для бани оснащенные парообразователем. Это специальные металлические камеры, располагаемые с одной стороны топки. Такое приспособление позволяет быстрее нагреть камни до необходимой температуры, чтобы вода, льющаяся на них, давала тот самый «легкий пар», который полезен для здоровья.

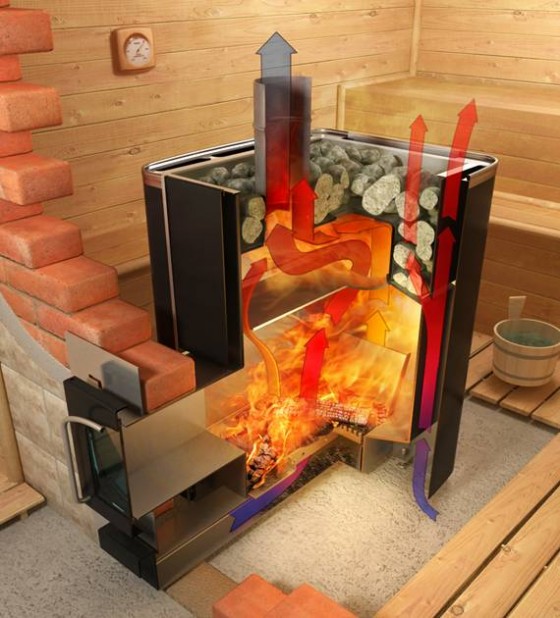

Наличие конвекции позволяет поднимать горячие потоки воздуха и разгонять их по всей парной, прогревая ее до требуемой температуры. Функция конвекции необходима по следующим причинам:

• горячие и холодные потоки воздуха перемешиваются и таким образом выравнивают температуру. Благодаря этому голова не перегревается, а ноги не мерзнут, что обеспечивает комфортное пребывание в помещении;
• парная быстрее прогревается, и уже после 40 минут протапливания, она уже становится пригодна к началу процедур, а наличие парогенератора способствует более быстрому прогреву помещения.

Довольно часто выбирая для бань печь длительного горения на дровах большинство покупателей делает одни и те же ошибки. Это вызвано большим ассортиментом изделий, среди которых иногда очень трудно выбрать подходящую модель.

Выбор печи серьезное дело и торопиться в нем не стоит

Среди наиболее совершаемых ошибок стоит выделить следующие:

• Доверие рекламе. Часто в рекламных роликах или буклетах даются не всегда достоверные данные, а о минусах вообще не говорится. Поэтому перед покупкой отопительного прибора стоит ознакомиться с полной информацией об изделии, его производителе и отзывах о продукции;
• Желание сэкономить. Поскольку печь очень важный элемент бани, то стоит ответственно подойти к выбору. Нужно отдавать предпочтение качественным, пусть и более дорогим моделям проверенных производителей, а не гонятся за дешевизной;
• Пренебрежение советом. Прежде чем совершить покупку печки с баком для воды в баню проконсультируйтесь со специалистом;

От топлива зависит и выбор типа печи

• Топливо. Нужно сразу определиться с видом топлива, которое будет использоваться. От этого зависит, какой тип печи следует выбрать и соответственно какими достоинствами и недостатками он обладает.
• Игнорирование устройства теплозащитных экранов. В целях соблюдения пожаробезопасности необходимо между печью и стенами бани устанавливать теплозащитные экраны, поскольку деревянная обшивка не выдерживает высоких температур.

Обзор и особенности печей финского производства

Финские печи на дровах для бани «Кастор»и других производителей, значительно отличаются от большинства своих аналогов. Конструкцией этих нагревательных устройств предусмотрено наличие следующих обязательных элементов:

• Топочная камера, изготавливаемая из жаропрочной стали толщиной 4-10 мм;
• Каменка на 20-100 кг. камней (зависит от модели);
• Топка выносного типа является одной из особенностей финской печи на дровах;
• Топливные каналы сгорания предусмотрены только в финских печах. Это два, несвязанных друг с другом, канала, которые способствуют более быстрому прогреванию парной;
• Дымоотводящая система, которая не только удаляет дым, но и выступает в роли теплообменника;
• Парогенератор.

Финские печи для саун, могут не подходить для русской бани

Финские производители придают большое значение качеству своей продукции и ее внешнему виду. Поэтому можно приобрести эффективные, красивые и довольно компактные печи, которые можно легко разместить даже в небольшой баньке.

Бренд	Описание	Средняя стоимость (цены актуальны на сентябрь 2017)
Kastor	Обогрев выполняется за счет тепла излучаемого стенками корпуса и камнями печи. Обогревающее устройство оснащено конвектором. Конструкция выполнена из высококачественных материалов, обладает привлекательным внешним видом, системой воздухообмена и дверцами с жаропрочным стеклом.	23 000 – 38 000 руб.
Helo	Предлагает большой ряд моделей для домашних саун (невысокая мощность и доступная цена) и общественных банных комплексов (высокоэффективные конструкции с широким функционалом)	35 000 – 40 000 руб.
Harvia	Продукция отличается долговечностью, прочностью, экологичностью, экономичностью и быстрым обогревом парной.	21 000 – 38 000 руб.
Narvi	Предлагаемое компанией оборудование удобно в эксплуатации и обладает высокой скоростью прогрева помещения.	37 000 – 45 000 руб.

Варианты компоновки дровяных котлов

Хорошо, когда запланированного бюджета на строительство бани достаточно и на красивую отделку интерьера, и на эффектную обшивку заграничным сайдингом, и на умную автоматизированную систему отопления. Но что делать, если котельная готова, а на дорогой импортный котел средств не хватило? В таком случае можно изготовить хороший котел для бани своими руками: из металлической бочки, листов или трубы. Конечно, до автоматизации ему будет далеко, зато получится дешево и сердито. По-русски, так сказать.

В общем же для работы понадобится сварочный аппарат, угловая шлифовальная машинка с дисками по металлу и дизельный или бензиновый генератор.

На сегодня котельное оборудование на дровах считается наиболее выгодным и доступным в применении из-за относительно невысоких цен на топливную древесину. Производители отопительного оборудования для бани выпускают достаточно много водяных котлов различных типов и конструкций.

Наиболее удобные и одновременно дорогие дровяные котлы с вмонтированным водяным контуром могут устанавливаться в перегородке, разделяющей предбанник и парилку, или быть полностью вынесенными за пределы парной. В последнем случае котел на дровах для бани оборудуется вентилятором и греющим тоннелем, с помощью которых пар и раскаленный воздух подается внутрь сауны.

Предлагаем ознакомиться Увлажнитель воздуха своими руками для дома: как сделать, идеи, фото

Стоит такой котел 1500-1600 EUR, поэтому широкого распространения подобные схемы не получили. Используются преимущественно в парилках и саунах большой площади, где нет возможности обеспечить надежный подогрев воздуха традиционными каменками.

Более дешевый и доступный вариант котла на дровах изготавливается без встроенного теплообменника, вместо змеевика или регистров вода нагревается в наружном баке, охватывающем полукольцом корпус топки.

Большинство специалистов сходятся во мнении, что лучше всего выбирать чугунный котел для бани со встроенным водяным контуром. Использование чугуна позволяет получить нечто среднее между медленно разогревающейся кирпичной печкой и ураганно-горячей стальной каменкой.

В использовании для бани чугунного котла есть свои преимущества и недостатки:

• Топка из чугуна набирает тепло медленнее, чем у стального котла, но после розжига и прогрева в чугунной печи можно сжигать даже полусырые дрова;
• Чугун практически не подвержен газовой эрозии от раскаленных продуктов сгорания, как в случае стальных или кирпичных конструкций.

К сведению! Большинство знатоков и ценителей бани разыскивают и покупают для парилки старые шведские чугунные котлы в хорошем состоянии.

Спрос на них в несколько раз выше, чем на современное котельное оборудование из нержавеющей стали, не говоря уже об обычных моделях.

У чугунного котла для бани есть два очень серьезных недостатка

Во-первых, чугун плохо переносит термические и механические удары, поэтому обращаться с ним приходится крайне осторожно, особенно при закладке корзины каменки

Во-вторых, ремонтировать трещины и сколы на чугунных стенках достаточно сложно, обычной сваркой не заваришь, даже если использовать специальные электроды по чугуну. В брендовых моделях топку можно разобрать на отдельные панели и заменить поврежденную деталь. В остальных случаях трещины на стенках запаивать специальными припоями.

Виды и особенности банных котлов

В общих чертах котел для бани похож на традиционный отопительный прибор, устанавливаемый внутри жилого помещения. При самодельном изготовлении конструкция напоминает буржуйку. Для большой бани сваривают котел с теплообменником, к которому подсоединяют систему отопления.

Основное отличие по конструкции зависит от типа топлива, на котором будет работать отопительный прибор в бане:

1. Электрические котлы удобны из-за отсутствия дымохода. Нагрев осуществляется ТЭНами. Большая мощность нагревательных элементов требует подведение отдельной линии электропроводки.
2. Газовые модели удобны для использования. Автоматическая регулировка горения поддерживает заданную температуру. Однако взрывоопасность газа не делает этот вид котла лучшим выбором для бани.
3. Твердотопливные котлы – самые ходовые отопительные приборы для бани. Внутри топки можно сжечь все что горит.
4. Жидкотопливные модели обычно работают на солярке. Котлы пожароопасные. Вдобавок едкий запах солярки не придаст комфорта пребывания внутри бани.
5. Пиролизные котлы экономичны. В одной камере происходит тление дров, а само горение осуществляется во второй топке.

Из всех вариантов для бани идеален только твердотопливный отопительный прибор. Котел можно даже сварить самостоятельно из металла. Газовые модели неудобны в плане подключения из-за необходимости оформления разрешительной документации. Пиролизные – это котлы длительного горения. Они должны работать постоянно, что выгодно только для жилого помещения.

На видео представлена работа котла на твердом топливе:

Борьба за эстетику и безопасность

В парилке печь должна быть правильным образом облагорожена. Речь идет также и об удаленных от стен печах без защитной обкладки, вся суть последующей работы — корректно вписать металлический корпус в антураж парной и при этом упредить случайное касание о разогретые поверхности.

Первый вариант наиболее прост и оптимально подходит для печей с конвекционными камерами. Обустройство заключается в монтаже парапета высотой на 15–20 см выше каменки. Ограждение устанавливается в 20 см от корпуса при наличии штатного теплового экрана и в 35 см без него. Сам парапет состоит из вскрытых олифой штакетин 20х80 мм, возможно, с фрезеровкой краев и фигурной обрезкой оголовков.

Если каменка не имеет конвекции, весьма распространена практика ее полной обкладки кирпичом. Для этого демонтируется отражающий экран или тонкий хромированный корпус, эти детали могут использоваться в разделке перекрытия под дымоход. Все, что остается — топка и каркас с контейнером для камней — обкладывается сперва в половину шамотного кирпича на чистой шамотной глине, а затем в четверть красного глиняного кирпича на цементном растворе.

Какому топливу лучше отдать предпочтение?

Конкретно для бань сегодня выпускается целых шесть видов котлов:

• на твердом топливе;
• на газу;
• на дизельном топливе;
• электрические;
• паровой котел для бани;
• комбинированные.

И у каждого из этих видов – свои преимущества и свои недостатки. А более подробно рассмотреть такие котлы для бани фото поможет, и вот это видео:

Твердое топливо: дешево, но сердито

Если для бани покупать именно угольный котел, то к нему нужно будет искать уголь строго определенной влажности и фракции. Да и от шлака, пыли и ведер в бане будет трудно избавиться.

Но, в то же время, твердотопливные котлы для бани способны достаточно долго хранить в ней тепло, но совершенно не рассчитаны на автоматический режим работы. Кроме того, им необходима периодическая чистка – не самая приятная работа.

К слову, согласно отзывам опытных банщиков, самым лучшим твердотопливным котлом из существующих промышленных признан КС-ТГЖ-25А, который обладает самой глубокой топкой, которая только есть в отечественных котлах. Главные его преимущества в том, что такой агрегат можно топить и углем, и дровами. Кроме того, снизу у такого котла приварен специальный фланец под горелку. А это значит, что можно будет поставить газовую или дизельную горелку вместо пеллетной, или солярку, если хорошо изолировать парилку и моечную бани от неприятных запахов.

Газ: чисто, но проблематично

Современный газовый котел для бани имеет достаточно весомое преимущество перед другими видами – в том, что возле него нет никакой золы и горелого запаха, вокруг него всегда все чисто и аккуратно. К тому же такую котельную можно полностью автоматизировать, а сами горелки и котел стоит недорого.

Кроме того, котлы газовые для бани считаются самими компактными – их вес не превышает 50 кг, зато мощность достигает до 40 кВт. Благодаря всему этому такой котел может эффективно обогреть не только миниатюрную баню, но огромный банный комплекс с бассейном площадью до 300 м2.

Электричество: только с трехфазной сетью

Электрический котел для бани чертежи электричества предусматривает только такие, где есть возможность использовать ночной тариф, а тепло может сохраняться в баке-аккумуляторе. Общие капитальные затраты, конечно, невелики – можно даже самостоятельно сварить металлическую бочку с ТЭНом внутри. Но для всего этого необходима трехфазная сеть, обладающая трижды большей мощностью. Иначе такой котел будет просто золотым по себестоимости.

Зато электрические котлы для бани – самые чистые в экологическом плане. Для них не нужна ни система вентиляции, ни много места, ни топливо. Они легко управляются и могут сколько угодно работать в автоматическом режиме. Правда, расходуют они электроэнергии немало, а потому считаются достаточно дорогим удовольствием.

Как подключать радиаторы

В бане нужно обогревать максимум два помещения: комнату отдыха и душевую. Советуем использовать однотрубную байпасную систему, она в полной мере удовлетворяет технические условия, проста в монтаже и эффективна в пользовании, требует немного материалов и времени.

Однотрубная байпасная система отопления

Байпас в системе отопления

На схеме указано диагональное подключение радиаторов, но вы можете их подключать и в нижнем варианте: вход и выход располагаются на одном уровне у пола.

Каждый радиатор имеет запорную арматуру, что дает возможность регулировать температуру его нагрева. Если одна из батарей полностью отключена, то теплоноситель ко второй поступает через байпас. Практика показывает, что для душевой достаточно одной батареи, а в комнате отдыха желательно установить две. Холодно в душевой – и там поставьте два радиатора.

Байпас в радиаторе отопления

Закрытые расширительные бачки

Объем расширительного бачка следует подбирать с учетом объема теплоносителя. На сто литров теплоносителя нужен бачок объемом три литра. Используя эти данные, можете выбрать оптимальный вариант для своего конкретного случая.

Данная таблица поможет вам вычислить нужный объем бака

Расширительный бачок закрытого типа

Для того чтобы облегчить замену отопительных батарей, советуем установить запорную арматуру на входе и выходе. Закрыв два крана, вы полностью отключите радиатор от системы и можете заниматься его ремонтом, все остальные будут работать в обычном режиме. Воздух из системы удаляется при помощи кранов Маевского или обыкновенных спускных клапанов.

Кран Маевского

Конструкция самодельных котлов

Для самостоятельного изготовления котла для бани стоит заранее озаботиться приобретением таких инструментов и материалов:

• сварочный аппарат,
• болгарка,
• куски арматуры,
• отрезок трубы соответствующей длины и диаметра,
• металлические петли для закрепления дверок,
• кран для бака с горячей водой.

Технология изготовления металлического твердотопливного котла цилиндрической и прямоугольной формы несколько отличается.

Цилиндрический котел

Лучшим материалом для такого котла станет толстостенная (6-8 мм) труба диаметром 400-500 мм.

Можно использовать менее тонкое железо, к примеру, обыкновенную бочку, но срок службы такого котла будет гораздо меньшим.

1. Отрезок трубы длиной около 1 м будет служить камерой сгорания. К этому элементу приваривается днище и крышка из листовой стали толщиной 5 мм или более. Для придания котлу устойчивости можно дополнительно приварить к днищу ножки из отрезков швеллера.
2. Отступив от дна заготовки 3-5 см, при помощи болгарки аккуратно выпиливается прямоугольное отверстие размерами 10х15 см. Вырезанный кусок металла также пригодится – он послужит дверцей поддувала и зольника.
3. К дверце приваривается ручка и петли, при помощи которых она закрепляется на корпусе котла.
4. Над зольником, выше его на 5-10 см, внутрь трубы вваривается колосник. В данном случае это может быть просто лист металла соответствующих размеров, с равномерно проделанными отверстиями, способными беспрепятственно пропускать золу. Вместо листа металла можно приварить несколько толстых отрезков арматуры.
5. Отступив от колосника еще 5-10 см, выпиливается еще одно отверстие – дверца топки. Ее размеры должны быть не менее 25х40 см, в противном случае закладывать дрова будет неудобно. Дверца также оснащается петлями и ручкой, после чего устанавливается на место.
6. Непосредственно над топкой будет размещена каменка. Ее высота принимается равной высоте самой топки, а в средней ее части со стороны парилки также монтируется дверца. Через нее осуществляется закладка камней и выход раскаленного пара.
7. В самой верхней части котла монтируется бак для воды. По всей его высоте, ровно по центру, проходит отрезок трубы сечением около 100 мм и высотой приблизительно в две высоты самого бака, выполняющий роль дымохода. Нагрев воды будет осуществляться за счет движения горячего дыма и раскаленного воздуха от камней, расположенных снизу. В верхней части бака стоит предусмотреть откидную крышку, а внизу вварить кран.

Интенсивность горения регулируется двумя способами:

• При помощи заслонки в дымоходе (этот элемент можно встретить далеко не во всех видах конструкции).
• Через поддувало, объединенное с зольником.

Прямоугольный котел

Изготовление котла такой формы потребует больше усилий. Заготовки необходимо будет тщательно обмерить, а для соединения элементов понадобится большое количество сварных швов.

В качестве материала наилучшим образом подойдет жаропрочная легированная сталь толщиной 4-6 мм. Для парной, имеющей объем 20 кубических метров, оптимальными габаритами готового котла будут 450х450х600 мм.

• Стальной лист необходимой толщины аккуратно размечается и разрезается при помощи болгарки. Одновременно с этим можно заготовить отрезки полосового металла, которые будут выполнять роль ребер жесткости, а также заготовок труб, необходимых для монтажа дымохода и воздушной заслонки.
• Из подготовленных деталей сваривается корпус камеры сгорания. В нижней части корпуса вырезается отверстие для дверцы топки, сверху – для патрубка дымохода. Далее, приваривается сам патрубок и выносной канал (его длина должна быть равна толщине стены бани), через который будет производиться закладка дров.
• К стенкам топки рекомендуется приварить дополнительные ребра жесткости из толстых полос металла или стального уголка. Эти элементы не только помогут усилить конструкцию, но и существенно улучшают теплообмен в парной.
• В конце выносного канала монтируется дверца на петлях. Также, дверцу можно оснастить заслонкой, позволяющей регулировать интенсивность процесса горения (такая заслонка нужна только в том случае, если конструкция не предусматривает устройство зольника).
• Каменка может быть устроена несколькими способами. Один из них подразумевает приваривание металлического бортика по периметру верхней части топки и заполнение полученной емкости камнями. Другой способ еще проще – топка обматывается металлической сеткой, а в пространство между ними помещаются камни.

Изготовление котла для бани

Котел из металлической трубы представляет собой не сложную конструкцию. Главным, что необходимо при подготовке к изготовлению оборудования – это внимательное изучение чертежей и покупка требуемого оборудования.

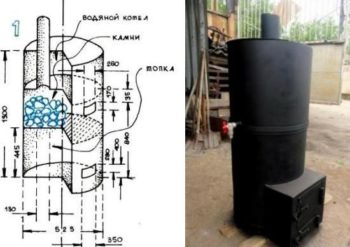

Схема банной печи

Расходные материалы и оборудование

Самым популярным материалом, используемым для изготовления котла своими руками –металлическая труба с толстыми стенками.

Большая труба

В данном случае, диаметром 50см и длинной 100см. Такой объем позволит собрать аппарат, обогревающий помещение 9 м2.

Также для сборки котла из трубы, необходимо приготовить следующие инструменты:

• электрическая сварка;
• болгарка;
• отрезные круги по металлу.

Сварка опор конструкции

Убедившись в том, что все детали подготовлены, можно приступать к работе.

• Отрезаем трубу длиной примерно 1м – это отсек будет будущей камерой сгорания. К ней необходимо приварить металлическую пластину толщиной 5 мм для дна и крышки. Чтобы придать устойчивость конструкции, можно приварить уголки или обрезки швеллера.
• Отступив от низа 5см, необходимо вырезать окошко для поддувала, размером 10х15см. Обрезок не стоит выбрасывать, он пригодится для изготовления дверцы зольника.
• Следующим шагом будет приваривание петель и ручки к дверце (в качестве ручки можно использовать кусок арматуры), и последующий монтаж к корпусу трубы.

Установка дверцы

Отмеряем от верха зольника 10см и привариваем колосники. В качестве колосников можно использовать металлическую пластину с проделанными отверстиями. Либо арматурные обрезки.

Место под колосники

• Отступаем еще примерно 10 см и вырезаем следующее окошко – под топку. Размер дверцы должен быть 25х40 см, не меньше. Иначе закладка дров станет проблематичной. Монтаж дверцы производится в том же порядке. Что и окошко поддувала.
• Над топкой размещаем каменку. Высотой, должна быть равна топочному отсеку. Со стороны парилки необходимо разметить и выпилить дверцу для закладки камней.
• Следующий отсек будет с баком для горячей воды. На верх изготавливается откидная крышка и в ней вырезается отверстие под дымоотводную трубу. Дымоход должен быть около 100мм в диаметре, а высота как два бака. Снизу устанавливаем кран для слива воды.

Печь из трубы

Сборка конструкции

Для установки конструкции, необходимо подготовить поверхность. Для этого делаем выравниваем землю, сыпем песчаную подушку и соорудив предварительно опалубку заливаем все бетонным раствором.

Ждем пока тумба высохнет и производим установку готового котла на бетонную поверхность.

Тепловой экран

Данное сооружение необходимо для защиты от возгораний легковоспламеняющихся поверхностей. Безопасным расстоянием от металлической печи до стены, не меньше 1м. Если котел установлен на безопасное расстояние, то установка экрана не требуется. В случае невозможности соблюсти такую дистанцию, безопаснее будет, установить экранирующее сооружение.

Экраны могут быть металлическими, либо выложенными из кирпича. Рассмотрим оба варианта.

1. Распространенным защитным элементом являются экраны из чугуна или стальные листы. Установка производится на расстоянии 1-5см от конструкции. Защитный экран способен снизить температурные показатели до 100оС, что сокращает безопасное расстояние до стены, вдвое.

1. Экран из кирпича, может закрывать полностью всю конструкцию котла, либо обеспечивать защиту от возгораний лишь от стен.

Экранирующая стенка выкладывается из кирпича-шамот на цементный или глиняный раствор. Рекомендуемая кладка – в полкирпича. В случае не хватки материала, можно положить на ребро, но в таком случае уменьшается защита. Следовательно, в целях безопасности стоит увеличить расстояние между котлом и стеной.

Как правильно выбрать газовую печку?

Печка – это самый важный элемент парной. От нее зависит, насколько комфортным и полезным будет посещение бани, и сколько это будет стоить.

Дизайн газовой печки – не последний критерий выбора. Важен также объем камней, плеснув воду на которые можно регулировать жесткость пара и прочие характеристики парения

При выборе печи учитывают требования к газовым баням, которые касаются прежде всего безопасности эксплуатации. У производителя или продавца должны быть официальные документы, подтверждающие, что конкретная модель прошла испытания и соответствует государственным стандартам.

Что касается технических параметров, то главными являются:

• площадь парного помещения;
• номинальная мощность;
• тип топки;
• материал изготовления;
• способ управления;
• особенности монтажа;
• дизайн.

Если мощность печки будет слишком большой для объема парной, то воздух нагреется быстро, а камни прогреться не успеют. Значит, получить достойный пар будет проблематично.

При малой мощности, печь будет работать на пределе своих возможностей, что приведет к ее быстрому износу, деформациям. В итоге придется тратиться на дорогостоящий ремонт или и вовсе покупать новый агрегат.

Следовательно, необходимо определить объем парной приплюсовать к нему объем смежных помещений, если их также планируется обогревать с помощью этой же печи. К полученному значению можно добавить 20-25% и на основе этих данных выбирать модель уже по остальным критериям.

Облицовка газовой печки кирпичом или плитами натурального камня существенно повышают теплоотдачу агрегата, защищают любителей бани от прямого воздействия высоких и сверхвысоких температур

Важно обратить внимание на топку, которая должны быть выполнена из марок стали, способных выдерживать высокие температуры и их значительные перепады. Желательно, чтобы печка имела тепловую инерцию, то есть могла сохранять тепло после выключения. Это позволит не только сэкономить топливо во время купания, но и просушить банные помещения после завершения всех процедур

Это позволит не только сэкономить топливо во время купания, но и просушить банные помещения после завершения всех процедур

Желательно, чтобы печка имела тепловую инерцию, то есть могла сохранять тепло после выключения. Это позволит не только сэкономить топливо во время купания, но и просушить банные помещения после завершения всех процедур.

Если печь будет греть воду и для душевой, которая находится за пределами парилки, стоит выбрать модель с выносным баком. Любителям влажного пара нужно покупать печку с открытой каменкой. Для ценителей сухого жара потребуется агрегат с закрытой каменкой, в которой прогрев камней достигает 500°С.

Мультирежимные модели помогут не ограничивать себя в чем-то одном и, в зависимости от настроения, париться то в русской парной, то в финской сауне. Некоторые печки способны обеспечить условия восточного хамама и инфракрасной сауны.

Дополнительное оборудование позволит управлять агрегатом на расстоянии и готовить баню к своему приезду, находясь за сотни километров от нее. Остается пожелать удачной покупки и легкого пара!

Устройство котла для бани

Котёл в парилке во многом определяет качество банной процедуры. В зависимости от вида парилки конструкции котлов отличаются, но общими остаются три основных компонента нагревательного устройства: топочное отделение, каменка и бак для нагрева воды. Внешний вид водяного бака у котлов разнообразен, и зависит от модели бани: для парного отделения применяются ёмкости открытого типа, а для сауны (где влажность не превышает 15%) чаще используют закрытые устройства косвенного нагрева.

Характерный признак банных котлов — расположение топочного отделения чуть дальше от основного корпуса. Такая конструкция позволяет подавать топливо из смежного с парилкой помещения, что обеспечивает отсутствие продуктов горения в самой парилке

Каменку — ёмкость с крупными камнями — проектируют в разных частях котла, но важно учитывать самое прогреваемое место корпуса

Режимы парения в сауне и в бане сильно отличаются. Для сауны температура воздуха в парильном отделении устанавливается 80–85 оС, а для русской бани — в интервале 55–65 оС при влажности до 60%. Это достигается подачей воды или различных травяных настоев на раскалённую каменку.

Твёрдотопливный котёл для сауны в разрезе, с наглядным изображением движения потоков воздуха

Чтобы выполнялись такие различные задачи, конструкцию котлов изменяют под индивидуальные требования. Агрегат для сауны отличается малым размером каменки, которая устраивается над топочным отделением. Поскольку главная задача печи в сауне — максимально быстро разогреть воздух в парилке, то каменка выполняется открытой сверху, и температура камней не превышает 250 оС за счёт их интенсивного охлаждения.

Каменка для парной бани располагается в задней верхней части печи, и камни в ней находятся в замкнутом пространстве. Предусмотрено специальное отверстие для подачи воды на камни и несколько выходов для перегретого пара. Температура камней в таком устройстве достигает 500 оС, что позволяет получить на выходе «сухой» пар с температурой 140–150 оС.

Как происходит нагрев, и куда выходит пар в каждом отдельном котле — на примере разных видов устройств с закрытой каменкой и открытой

Конструкций самодельных котлов для парилки — великое множество, и изготавливаются они из различных материалов. Можно даже сказать, что разновидностей котлов существует столько же, сколько и индивидуальных изготовителей.

Выводы и полезное видео по теме

Плюсы и минусы банных газовых печей и особенности эксплуатации:

Банные печки с возможностью перехода на использование голубого топлива удобны и практичны в эксплуатации. Они позволяют сэкономить на обогреве и сократить период подготовки баньки к приему любимых процедур. Но выбирать подобный агрегат нужно, вооружившись полноценными и достоверными сведениями о функционале и характеристиках.

Хотите рассказать о том, какую банную печь вы приобрели для обустройства собственной бани? Поделитесь, обладает ли ваш выбор возможностью перехода на газ. Оставляйте, пожалуйста, комментарии в находящейся ниже блок-форме, задавайте вопросы и публикуйте фото по теме статьи.
