Разновидности и особенности монтажа коробов для светодиодной ленты

Ниша для подсветки

Гипсокартонный короб

Ниша (короб), сделанная из гипсокартона, сегодня пользуется наибольшей популярностью. Это связано с тем, что она может выступать с потолочной конструкцией в едином ансамбле, красиво дополняя общую идею качественным освещением.

Данный способ монтажа предполагает размещение всего осветительного оборудования в гипсокартонной нише

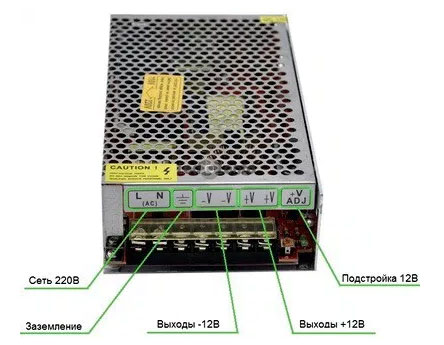

Поэтому такие элементы, как сама светодиодная полоса и блок питания будут скрыты от глаз.
Обратите внимание! Данный способ используется как для натяжных, так и для гипсокартонных потолков.
Монтаж короба из гипсокартонных листов осуществляется следующим образом:

Готовый каркас

• по всему периметру потолка монтируются металлические профили. Каркас короба собирается из направляющих профилей, куда в качестве перемычек вставляются нарезанные стоечные каркасные элементы. Сборка каркаса проводится по стандартной схеме установки гипсокартонного короба;
• в высоту сооруженный короб должен быть примерно 15-20 см, а в ширину будет достаточно 50 см;
• далее в сконструированную нишу вводим все элементы будущей подсветки, включая проводку;
• обшиваем листами гипсокартона по стандартной схеме.

Обратите внимание! Снизу необходимо крепить гипсокартонный лист таким образом, чтобы материал выступал за рамки каркаса и сформировывал своеобразный карниз. Его ширина должна составлять примерно 8 см

До потолка от верхнего ребра ниши должно быть не менее 11 см. Это необходимо для того, чтобы в комфортных условиях провести дальнейший монтаж натяжного потолка.

Схема ниши

Такой короб позволяет создать по всему периметру комнаты ровное и рассеянное свечение. Внешне такой короб будет представлять собой второй уровень гипсокартонной конструкции потолка.

Основные виды профилей по способу монтажа и область их применения

Производители предлагают профиль для LED-ленты различного размера и конфигурации. Конструктивные особенности изделия определяют порядок его крепления и возможную область использования. Предлагаем познакомиться с наиболее распространёнными видами, их особенностями и областью применения.

Форма профиля может существенно отличаться

Угловой профиль для светодиодной ленты

Благодаря своей конфигурации угловой профиль для светодиодной ленты монтируется там, где установка плоского изделия по каким-то причинам невозможна. Часто монтируется вместо плинтуса либо карниза. Позволяет обеспечить равномерное освещение всего периметра комнаты.

Используется при устройстве декоративной подсветки. С его помощью оформляются ступеньки лестницы, полки в шкафчиках, дверные проёмы, торговые витрины. Находит применение при оформлении объектов наружной рекламы.

Угловой профиль – серьёзный конкурент плинтусу

Встраиваемый профиль для светодиодной ленты

Широко используется для реализации дизайнерских решений. Встраиваемый профиль для светодиодной ленты монтируют между различными материалами, декорируя тем самым место соединения. При монтаже подобные изделия обычно встраивают заподлицо с основанием.

Встраиваемая модель

Накладной профиль для светодиодной ленты

Накладные изделия допускают различные способы крепления, обусловленные их конструктивными особенностями. Они являются универсальными. Имеют характерную П-образную форму. Накладной профиль для светодиодной ленты может поставляться со специальным экраном, позволяющим отрегулировать степень рассеивания светового потока. Находит применение при креплении отдельных элементов декора, оформлении витрин и других объектов.

Накладной профиль легко монтируется

Врезной профиль для светодиодной ленты

У врезного профиля для светодиодной ленты имеется специальный край, позволяющий спрятать неровности в месте установки. С его помощью часто оформляется рабочая поверхность кухни. Конструкция крепится таким образом, чтобы светодиоды не выступали над основанием. Создаётся эффект свечения шкафчиков изнутри.

Врезной помогает красиво оформить интерьер

Гибкий профиль для светодиодной ленты с рассеивателем

Входящие в состав ленты-диоды создают яркое, некомфортное для глаз холодное свечение. С помощью гибкого профиля для светодиодной ленты с рассеивателем можно сделать освещение более комфортным. Экран обеспечивает преломление света, благодаря чему увеличивается угол светового потока, и свет равномерно распределяется по всему помещению.

Рассеиватель изготавливается из пластика. Бывает матовым и прозрачным. Прозрачные экраны уменьшают яркость светового потока. Как правило, потеря яркости не превышает 5%. Чаще всего такие рассеиватели устанавливают не для того, чтобы отрегулировать направление или характеристики светового потока, а чтобы защитить находящиеся внутри конструкции от пыли, влаги или случайного механического воздействия.

Рассеиватель бывает матовым и прозрачным

Матовые рассеиватели актуальны для помещений, в которых надо слегка приглушить свет. Благодаря своим эксплуатационным характеристикам, такие экраны способны значительно уменьшить яркость светового потока (отдельные модели − до 30%). По своим защитным свойствам матовые ничем не уступают прозрачным.

Алюминиевый профиль для светодиодной ленты с рассеивателем широко используется при устройстве основного и вспомогательного освещения в помещениях различного назначения и на улице. В последнем случае его используют при оформлении рекламы и различного декора. Пользователь может выбрать изделие нужного цвета и оттенка.

Форма экрана может отличаться

Кабель-канал для светодиодной ленты

Благодаря высокому уровню герметичности, кабель-канал для светодиодной ленты широко используется для подсветки аквариумов, бассейнов и других объектов, эксплуатируемых во влажных условиях. Конфигурация короба и специальные заглушки позволяют предотвратить случайное попадание влаги на светодиодную ленту.

Производители предлагают изделия различного цвета и формы. Достаточно популярен прозрачный кабель-канал для светодиодной ленты. Выбор конкретной модели производится с учётом назначения и общего стилистического оформления объекта, для которого она предназначена.

Система подсветки бассейна надёжно защищена от случайного попадания влаги

Рассеиватель

Ко всем профилям можно подобрать специальные поликарбонатные рассеиватели. Поликарбонат имеет высокую механическую прочность и не подвержен разрушению от ультрафиолетового излучения.

Угол свечения светодиодной ленты 120 градусов и она без всяких экранов просто освещает пространство перед собой. При этом, при маломощных диодах вы визуально можете наблюдать ярко выраженные точки свечения, а иногда и темные промежутки между ними.

Вот наглядная разница светового потока с рассеивателем и без него:

Чтобы увеличить площадь освещаемого пространства и сгладить темные полосы и применяют рассеиватель. Кроме того, он выполняет еще и защитную функцию от случайного повреждения посторонними предметами и попадания брызг.

Рассеиватели бывают:

прозрачные

матовые или молочные – они пропускают 60% света

полуматовые – пропускная способность 70-75%

внутренние – вставляются во внутрь паза

внешние – одеваются поверх бортиков

Самостоятельное изготовление

Так как технические характеристики и энергосберегающие акторы светодиодных лент пришлись по вкусу многим покупателям, а цены на них стали доступнее, то всё чаще встаёт вопрос об изготовлении альтернативных креплений для LED-полос. С помощью сделанных своими руками каналов появляется возможность выразить собственную индивидуальность в дизайне источников света. Основные требования при этом минимальны — творческий склад ума, умелые руки и немного свободного времени.

Заменой для специализированного кабельного канала может стать обычный пластмассовый или металлический короб для провода. Они представлены на рынке множеством моделей. Монтаж их осуществляется аналогично прокладке кабелей. Только крышку устанавливать не нужно. Заменить её можно прозрачной плёнкой или оставить в открытом виде.

Ещё одной альтернативой выступает декоративный или электротехнический плинтус. В нём есть специальный канал, в который укладывается электрический шнур. Туда наклеивается и лента с диодными лампочками. Если в конструкции предусмотрена съёмная крышка, её следует заменить прозрачным материалом такого же размера. Иначе придётся делать на верхней стороне специальный вырез для обеспечения проникновения светового потока наружу и отвода тепла.

Для монтажа подсветки ступеней и прочих строительных конструкций, предполагающих прорези, щели или пустоты, нужно предварительно подогнать имеющиеся проёмы под габариты ленты и использовать их в виде профиля. Обустроить каналы в углах стен или перекрытий, а также в предметах мебели можно с использованием пластиковых или алюминиевых профилей общестроительного назначения. Крепятся они при помощи подходящих деталей, а ленту следует использовать такую, где предусмотрено самоклеящееся основание.

Комфорт, экономичность и удобство в эксплуатации являются главными преимуществами светодиодных полотен. Но если осуществить прямой монтаж, то значительная часть этих плюсов быстро сойдёт на нет под влиянием окружающей среды.

Как правильно произвести монтаж

Делая ремонт в своём доме либо строя новый дом, возникает вопрос освещения, а точнее, как это сделать более качественно, при этом минимизировать его заметность. Многоярусные потолки изгипсокартона, ниши, арки, всё это стало невероятно популярным решением для создания незабываемого дизайна.

Технологии дошли до уровня, что любую подсветку можно спрятать в стенах, потолке или полу. Для того чтобы спрятать led ленту можно использовать, например, алюминиевый короб, он может устанавливаться как внутрь стены, так и накладываться наверх. Есть специальные угловые, применение которых также очень разнообразно.

Монтаж led ленты своими руками в профиль очень простой, там сделаны специальные пазы либо крепления, вставив в которые ленту, она моментально фиксируется. Есть и такие, где светодиоды крепятся на клей либо клейкую ленту. Лента уже может идти сразу наклеенной, достаточно будет только снять защитную плёнку, а возможно, вам нужно будет клеить её своими руками.

Устанавливая в конструкции из гипсокартона, следует придерживаться некоторых правил. Например, глубина установки должна быть около 2-3 см, таким образом, свет будет более интенсивным. Если же установить ближе к краю гипсокартона, тогда свет будет рассеиваться.

https://youtube.com/watch?v=q7yWPMpESco

Установка светодиодов в короб производится в следующей последовательности:

1. Монтаж основания короба.
2. Установка в него ленты со светодиодами.
3. Закрытие короба крышкой либо стеклом (зависит от модели, которую вы приобрели).

Монтируется короб на клей либо на саморезы, в зависимости от материала из которого он сделан, места установки и его разновидности. Накладной алюминиевый, лучше установить на саморезы, так как при большой длине он будет довольно увесистым. Если алюминиевый профиль устанавливается внутрь мебели, то лучше использовать клей либо двустороннюю клейкую ленту, так как саморезы испортят стенки, к которым он будет крепиться.

Сделать светящийся карниз своими руками тоже довольно просто. Суть вся та же, к карнизу крепится вся схема led ленты, а карниз клеится на стену. При этом стоит не забывать оставлять примерно 7-10 см промежуток, между потолком и краем карниза.

Как лучше оформить led подсветку

При создании подсветки на своей кухне, используйте коробы с матовым покрытием, таким образом, вы сделаете освещение мягче, и оно будет способствовать расслаблению. Ведь кухня – это место где хочется расслабиться после тяжело рабочего дня и насладится едой. В свою очередь, более мягкое освещение поспособствует спокойному пробуждению утром, и не будет напрягать ещё не настроенные к свету глаза.

Освещение рабочей зоны лучше делать в светлых тонах, лучше всего белым светом. Он наиболее подходит для работы. Если присутствуют изделия из гипсокартона, тогда следует использовать врезные способы освещения, они очень эффектно будут смотреться и придадут загадочности вашему интерьеру.

Подведём итог

Для создания особого эффекта освещения или для направления света от led ленты, необходимо использовать специальные коробы, пластиковый либо алюминиевый. Они не только придадут световому потоку особого эффекта, но и помогут защитить диоды от повреждений либо попадания влаги, а этого на кухне предостаточно. Для освещения уличных дорожек, можно использовать алюминиевый профиль, он отлично защитит от повреждений и влаги ленту светодиодов.

Для освещения контуров потолка, очень хорошим решением будет освещение специализированных плинтусов. Устанавливается вся конструкция на небольшом расстоянии от потолка и создаёт неповторимый эффект разливания света по потолку.

Основные виды профилей для подсветки

По материалу изготовления профили делятся на алюминиевые и пластиковые. В состав пластиковых коробов входит поликарбонат. Преимущество этого материала заключается в его эластичности, что позволяет делать закругленные рамки. Другие достоинства пластиковых профилей:

• низкая стоимость;
• простота установки;
• эластичность;
• возможность выбрать прозрачный или пластиковый корпус;
• различная фактура (поверхность, окрас).

Металлические профили изготавливают только из алюминия. Они бывают разной длины – 1150, 2000, 2500 мм. Достоинство материала – отведение тепла от источника освещения, в данном случае диодов.

Внешний вид светодиодных лент SMD 3528 и SMD 5050

Светодиоды типа SMD 3528 и их аналоги не нуждаются в теплоотводе. Образцы SMD 5050 необходимо устанавливать на поверхностях с низкой теплопроводностью.

Алюминиевые коробы используются чаще всего для оформления подсветок на кухне, в общественных местах и на ступеньках. Для герметизации корпуса используют специальную ленту, если он монтируется на улице или в помещениях с высоким уровнем влажности.

Изделия делятся на несколько видов и по способу монтажа.

Угловые

Использование светодиодной ленты с применением алюминиевого углового профиля

Такая разновидность используется для установки светодиодной ленты в углах строительных конструкций, шкафов или, например, торгового оборудования. С их помощью удается эффективно скрыть все неровности стыков.

Этот вариант предпочтителен, если требуется обеспечить освещение под углом. Сами по себе диодные источники света излучают раздражающий глаз свет, поэтому обязательно нужно дополнительно устанавливать рассеиватель (почти всегда он прилагается в комплекте).

Встраиваемые или врезные

Внешний вид и пример использования врезного профиля

Главное отличие встраиваемого типа заключается в наличии специальных выступов, которые скрывают неровности краев материала в месте монтажа. Существует два способа установки:

• В материале проделывают паз, а в его полость вставляется сам профиль.
• Монтируют в местах изменения материала. Пример: линия соединения плиты и гипсокартона, разных по цвету пластиковых панелей. Скрытая конструкция находится вне досягаемости человеческому глазу, он видит лишь светлую полосу.

Более распространен второй способ, поскольку современный дизайн помещений предусматривает использование разных материалов и фактур, сочетать которые удается благодаря светодиодным лентам.

Накладные

Накладной профиль

Эти модели считаются одними из самых востребованных и популярных изделий. Установить их можно на любую ровную поверхность. Крепятся к ней с помощью качественного двухстороннего скотча, саморезов и клея.

Как правило, в комплект входит не только профиль, но и специальная крышка, изготовленная из пластика. Матовый или прозрачный поликарбонат служит рассеивателем. От назначения освещения будет зависеть вид крышки. Матовые профили применяются для декоративных целей, а прозрачные в освещении. Торцевую сторону закрывают заглушкой.

Корпуса имеют разные геометрические фигуры – круг, конус, квадрат, прямоугольник.

Подвесные

Подвесные профили внешне и по техническим характеристикам напоминают накладные конструкции. Отличие – внешняя сторона изделия гладкая. Простота монтажа, обработки и при необходимости резки позволяет изготовить своими руками большое количество разных по длине светильников.

Почему светодиоды?

На данный момент времени освещение в доме своими руками можно организовать самыми разнообразными способами:

• точечные светильники;
• люстра;
• настенные осветительные приборы;
• различные типы ламп;
• светодиодные ленты.

При наличии такого разнообразия, светодиодные ленты сегодня пользуются особой популярностью. Именно с их помощью многие люди оформляют основное и дополнительное освещение.
Лента состоит из нескольких LED-модулей, установленных на гибкой основе. Поэтому такой источник света отлично подходит для тех ситуаций, когда более классические и стандартные типы светильников не могут быть установлены в силу ряда причин.

Светодиодная полоса

Установка таких лент возможна в следующих местах:

• торцы кухонной гарнитуры (навесные и напольные шкафы);
• потолок в скрытых нишах или коробах;
• стеновые ниши и полки;
• рекламные вывески;
• натяжные и гипсокартонные потолочные конструкции;
• карнизы и т.д.

Помимо этого для светодиодных лент характерны следующие положительные качества:

высокая эффективность освещения. Свет лент довольно ярок и с их помощью можно создать разнообразные световые вариации;

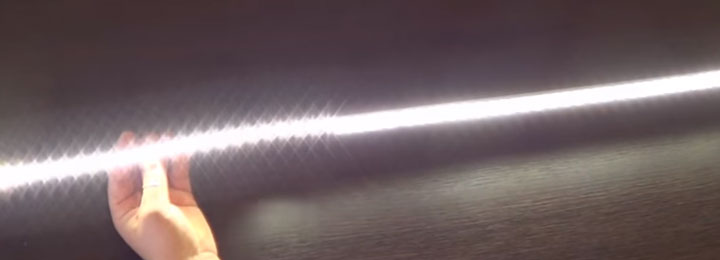

Свечение ленты

• отменный эстетический вид;
• низкое потребление электроэнергии. Экономия в данном случае составит примерно 80% от стандартных неоновых подсветок;
• длительный период работы изделия. Такая светодиодная лента прослужит около 5-7 лет;
• универсальность. Данный тип осветительного прибора может адекватно работать в довольно обширном температурном диапазоне — от -40 оC до +60оC;
• экологичность и отсутствие негативного влияния изделия на здоровье человека;
• приятный световой поток, который не раздражает зрительную систему человека. У светодиодных лент отсутствует эффект мигания, который характерен для люминесцентных лампочек;

• наличие высокой пожаробезопасности — ленты не нагреваются в процессе работы;
• возможность сочетать ленту с различными материалами (алюминиевый и пластиковый короб, дерево, металл и стекло);
• небольшой вес, благодаря чему светодиодная лента легко монтируется в любого рода конструкции, даже без их дополнительного усиления.

Светодиодная полоса станет отличным дополнением не только вашего потолка, но и любой другой конструкции или мебели.

Что это и зачем нужны?

Очень часто для монтажа как основных систем освещения, так и интерьерных элементов подсветки используют светодиодные ленты, позволяющие сформировать узкий, направленный поток света. Специальный, правильно подобранный профиль обеспечит надежную фиксацию таких лент, а также их защиту практически от всех воздействий, что само по себе максимально продлевает срок эксплуатации устройств. На сегодняшний день в соответствующем сегменте рынка представлен более чем широкий ассортимент описываемых монтажных элементов для диодной подсветки.

Сфера применения профиля определяется аналогичными характеристиками самих LED-лент. Они используются при оформлении самых разных помещений и объектов. При этом речь идет как об интерьере, так и о подсветке фасадов зданий, лестничных маршей и даже пешеходных дорожек. Один из популярных вариантов применения подобных конструкций – это оформление витрин и целых зон в торговых павильонах. Также профиль того или иного типа можно встретить в салонах красоты.

Особого внимания заслуживает универсальность. Дело в том, что описываемые приспособления характеризуются повышенной устойчивостью к негативному воздействию влаги. Исходя из этого, планки для монтажа светодиодов могут устанавливаться практически где угодно, включая автомойки и даже бассейны. Не менее важный момент заключается в том, что уличный профиль, независимо от его формы, является герметичным, то есть обеспечивает полную защиту световой линии. С учетом эксплуатационных характеристик коробов их устанавливают под плитку для подсветки пола или на стенах под шпаклевку.

Конструкционно профиль представляет собой алюминиевую, пластиковую, силиконовую, выполненную из поликарбоната или другого материала направляющую, имеющую съемный экран. Последний обладает рассеивающими свойствами и может быть как матовым, так и полностью прозрачным.

Важно учитывать, что независимо от конфигурации и особенностей установки, эти изделия не только играют роль декоративного элемента, они также выполняют следующие функции

Эффективный теплоотвод

В данном контексте следует особое внимание уделить именно алюминиевым моделям, поскольку за счет своих характеристик материал гарантирует соответствующий теплообмен. Это, в свою очередь, практически полностью исключает риск перегрева диодной ленты, а следовательно, максимально продлевает срок ее службы и сокращает эксплуатационные расходы.

Создание максимально комфортных условий в помещении благодаря эффекту рассеивания достаточно яркого света, имеющего точечную структуру.

Эффективная защита LED-лент от проникновения влаги, воздействии агрессивной среды (к примеру, на кухне – от жира, пара и гари) и повреждений.
Возможность реализации любых дизайнерских задумок.

Простой монтаж систем освещения, в том числе и в труднодоступных местах с учетом конструктивных особенностей оформляемого объекта.

Материал изготовления

Пластик. Как правило, это поликарбонат – один из самых доступных материалов. Имея приемлемую цену, является лучшим вариантом для тех, кто все привык делать своими руками. Данный материал бывает различной расцветки: матовый, прозрачный, цветной, что дает значительный простор дизайнерской мысли. Его физические свойства также практически универсальны: поликарбонат, будучи гибким, в то же время довольно герметичен и устойчив к механическим повреждениям.

Короб для Led – ленты из пластика можно легко врезать в стены из гипсокартона. Его можно легко приклеить к подвесному потолку, при этом потолок не будет нести никаких лишних нагрузок. Композиции из пластика красиво смотрятся, особенно снежные и ледяные скульптуры.

Изделия из поликарбоната также устойчивы к перепадам температуры.

Алюминиевый. Самая популярная модель конструкции, ведь кроме эстетического вида обладает еще рядом дополнительных преимуществ, таких как устойчивостью к коррозии (алюминий, как известно, покрыт тонкой пленкой оксида, которая защищает его от внешней среды), высоким коэффициентом теплопроводности

Для светодиодной ленты это настоящая находка, позволяющая эффективно отводить тепло, что немаловажно: 30–60 источников света, включенных одновременно, способны хорошо нагреваться, выводя самих себя из строя

Такой профиль можно применять при повышенной влажности, не опасаясь негативных последствий. Диоды в нем никогда не перегреются, и при должном уходе он не потеряет своего вида, чего нельзя сказать о других материалах. Поэтому при изготовлении подсветки своими руками чаще всего используют именно такой короб.

Кстати, он специально разрабатывался для светодиодных лент, поэтому можно сказать, что алюминиевый профиль – это универсальный профиль. С его помощью очень легко самому собрать такую подсветку, которая будет отличаться от всего, что кто-либо видел раньше, и при этом ее функциональность останется на высоте. Самыми прогрессивными дизайнерскими решениями в области LED – подсветки считаются решения с применением именно алюминиевого короба.

Особенности монтажа

Способ установки зависит от типа канала. Накладные или угловые короба крепятся с помощью специальных элементов — шурупов, клипс, двухстороннего скотча, магнитных фиксаторов, клея. Монтаж встраиваемых видов требует предварительного создания паза, соответствующего размерам корпуса. Крепление производится на клей или с помощью саморезов. Перед началом монтажа следует подготовить поверхность, разметить ее, отрезать короб нужной длины (или подготовить нужное количество отрезков, приготовить светодиодную ленту.

Сначала производится установка короба со снятым рассеивателем. Нужное количество отрезков по разметке плотно крепится встык, чтобы в точках соединения внутрь полости корпуса не проникала влага и пыль. Затем на дно наклеивается лента, производятся все необходимые соединения и проверяется работоспособность. Если никаких ошибок не допущено, устанавливается рассеиватель, наклеиваются торцевые заглушки, и подсветка вводится в эксплуатацию.

Монтаж

Монтаж рассматриваемой детали, сделанной из алюминия, вполне возможно произвести самостоятельно. В проведении таких работ нет особых сложностей. Сперва мастеру надо будет приготовить соответствующие инструменты и крепежные элементы:

• дрель;
• отвертка;
• клей;
• паяльник;
• припой;
• медный кабель.

Теперь рассмотрим основные рекомендации по фиксации профиля для диодной ленты.

• Длина и ленты, и профиля должны быть равными. Если это необходимо, светодиодную ленточку можно немного укоротить. Сделать это будет совсем не трудно. Подойдут простые канцелярские ножницы. Надо учитывать, что ленту можно разрезать лишь в отведенных для этого местах. Они отмечены на ленточке.
• К LED-ленте надо будет припаять кабель из меди. Последний потребуется подсоединить к блоку питания.
• После этого этапа со светодиодной ленты убирают дополнительную пленку. Теперь ее можно смело приклеивать к коробу из алюминия.
• Когда вставка ленты в профиль будет успешно завершена, туда же потребуется выставить специальный рассеивающий элемент – линзу, а также заглушку (устанавливают с двух сторон).
• Крепеж деталей для лент с диодами надо делать посредством приклеивания корпусной части к стене или иной подобранной ровной поверхности.

Самостоятельный монтаж короба для LED-ленты оказывается очень легким. Примерно по той же схеме устанавливают и те профили, которые произведены из поликарбоната.
