Как сделать коптильню своими руками

Как пользоваться коптильней

Установите коптильню вдали от сильного ветра и возможных источников пожара. Если вы пользуетесь коптильней не первый раз, то предварительно нужно очистить её от старой копоти и пригорелого жира. Это исключит появление посторонних запахов, а иногда и возможность самовозгорания.

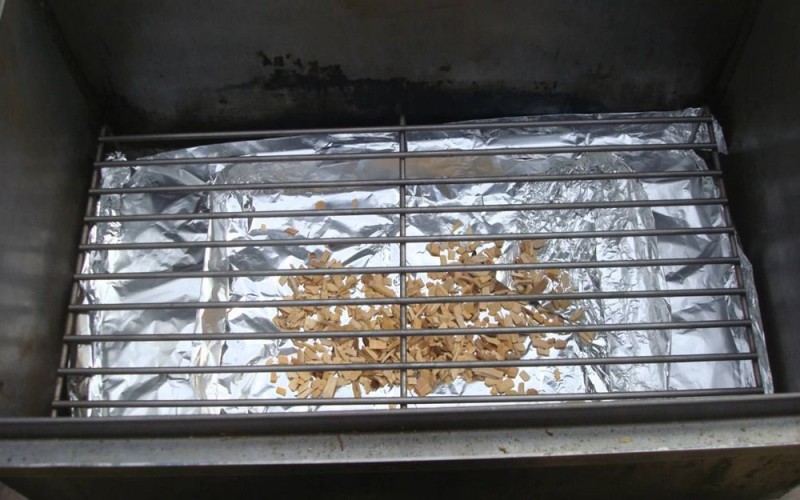

На дно коптильни положите древесный уголь или опилки. Если у вас газовая модель, то опилки лучше положить в пакет из фольги, в котором сверху есть несколько отверстий. Необходимо иметь запас опилок на случай, если продукт не приготовится в предполагаемое время.

Не рекомендуется использовать опилки хвойных пород деревьев: смола, которая находится в них, сгорая, выделяет стойкий запах скипидара, который испортит вкус продукта и сведёт на нет все ваши старания. Подойдут опилки фруктовых пород (яблоня, груша, вишня) и лиственных деревьев (дуб, бук, ольха).

В моделях с гидрозатвором можно добавлять в воду свежие травы. Подойдут листья розмарина или мяты, которые придадут копчёностям пикантности.

Самодельная коптильня холодного копчения

Холодное копчение производится при температуре 20-40°С. Длительность процесса составляет 24-72 часа. Эти аппараты устроены сложнее, чем коптилки горячего копчения.

Устройство коптильни холодного копчения

Такие установки состоят из нескольких отдельных элементов:

• Дымогенератор. В этом аппарате вырабатывается коптильный дым. Может изготавливаться из нержавеющей стали или иметь вид небольшой печки.
• Коптильная камера. Для горячего копчения выполняется из металла или кирпича, для холодной обработки допускается изготовление из досок или фанеры.
• Дымоход. Соединяет коптильную камеру и дымогенератор. Проходя по нему дым остывает до необходимой температуры. Может оснащаться дополнительными приспособлениями — фильтром, сборником конденсата и другими, повышающими качество дыма и готового продукта.

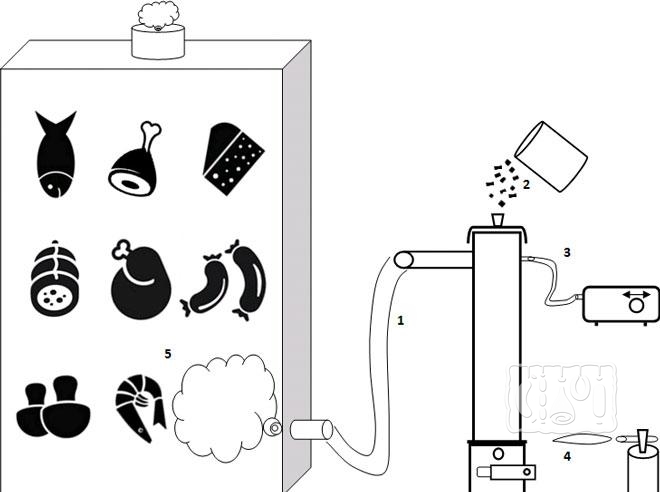

Схема коптильного аппарата холодного копчения

Принцип работы

Самодельная коптильня холодного копчения работает следующим образом:

1. В дымогенератор помещаются опилки и щепа.
2. Щепки поджигаются и, при необходимости, включается компрессор.
3. Появляющийся при этом дым поступает в коптильную камеру к продуктам.
4. Проходя по дымоходу дым остывает и очищается от конденсата и частиц сажи.
5. Попадая в коптилку он придаёт находящимся внутри продуктам специфический вкус и аромат.

Принцип работы дымогенератора

Виды коптилен холодного копчения

Есть разные конструкции таких аппаратов, но они работают по одной схеме.

Коптильня для газовой плиты используется на кухне городской квартиры. Дымогенератор греется конфоркой газовой или электрической плиты, дым из коптильной камеры выходит в вентиляционный канал по дымоотводящей трубке. Для поучения дыма более низкой температуры в дымоход встраивается охладитель.

Схема использования коптильни холодного копчения в домашних условиях на газовой плите

Устройство с дымогенератором. В этих аппаратах дым производят тлеющие опилки и щепа. В коптильную камеру он подаётся при помощи компрессора.

Схема коптильного аппарата холодного копчения с дымогенератором

Самая простая конструкция — с дымоходом в земле. Построить коптильню с таким дымоподводящим каналом можно на склоне холма.

Схема коптильни с дымоходом в земле

Коптильня своими руками с дымогенератором

Самой распространённой конструкцией является коптильная установка с дымогенератором и компрессором:

1. Внутрь дымогенератора помещаются опилки и щепа.
2. Опилки поджигаются и аппарат закрывается крышкой с эжектором.
3. К эжектору с одной стороны подключается компрессор, а с другой присоединяется дымоход.
4. Воздух, проходящий через эжектор, создаёт в дымогенераторе разрежение и подаёт дым через дымоход в коптильную камеру.
5. Через специальные отверстия в нижней части генератора происходит подача воздуха в зону горения щепы.

Другим вариантом генератора дыма является герметичная ёмкость с опилками, помещённая над огнём или электроплитой. При нагреве из щепы выделяется дым, поступающий к продуктам.

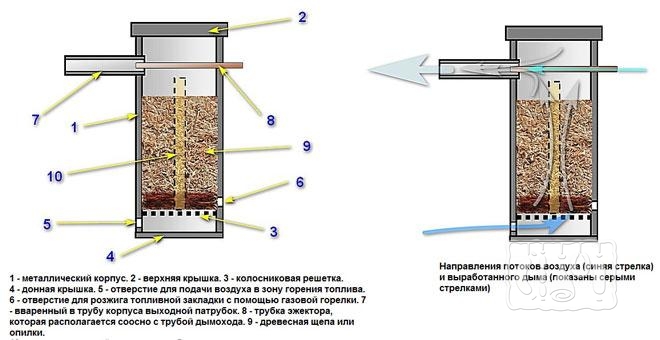

Устройство дымогенератора

Простейшая коптильня холодного копчения

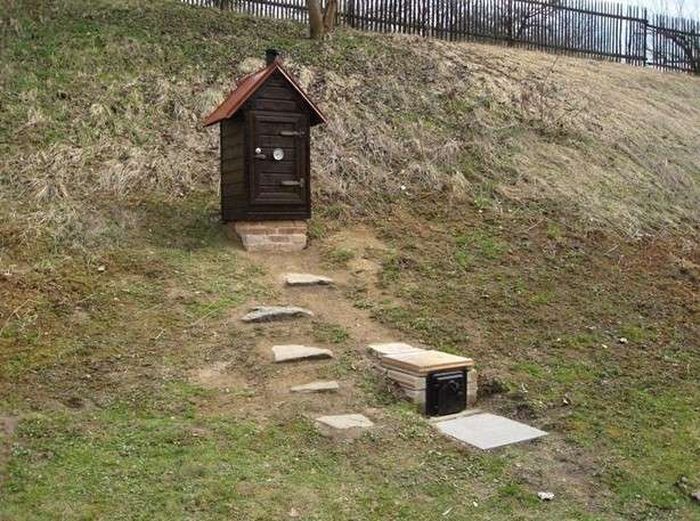

Более простым вариантом является установка коптильни на склоне холма и использование в качестве генератора дыма костра или небольшого очага. Дымоход изготавливается из канавы, выкопанной в земле, и накрытой шифером или листами металла.

Над вторым концом дымохода устанавливается коптильная камера, сделанная из металла или дерева. Допускается изготовление коптильни из реек, забитых в землю. В этом случае вся конструкция накрывается полиэтиленовой плёнкой.

Проходя по дымоходному каналу, дым охлаждается и поступает в коптилку остывшим. Для его входа в камеру в дне прорезается отверстие или просто коптилка изготавливается без дна.

Схема коптильни холодного копчения для изготовления своими руками

Оптимальные размеры

Размеры аппарата зависят от необходимой производительности, поэтому перед тем, как сделать коптильню холодного копчения, необходимо определить, сколько человек будут пользоваться устройством:

• для семьи из 4 человек — до 20 литров;
• для нескольких семей или заготовки копчёностей — до 100 литров;
• мини профессиональные аппараты, устанавливаются на небольших фермах или в кафе и ресторанах — более 100 литров.

Очаги

Простейший открытый дымогенератор — это костерок, сложенный из дров, то есть из коптильного материала повышенной влажности (40-70%). Правда, сегодня такой дымогенератор уже не удовлетворяет медико-санитарным требованиям. Дрова в нем сохнут, вспыхивают, горят. Приходится постоянно обкладывать очаг свежими листьями, дерном, травой. А значит ПАУ будет просто зашкаливать в готовом продукте копчения.

Второй вариант — опилочные коптильные очаги для горячего или для холодного копчения. Вот с их участием можно приготовить продукты, показатели которых (и, в частности, ПАУ) укладываются в существующие российские нормы и стандарты. Секрет таких очагов заключается в термическом разложении материала, происходящем при температуре свыше 600 градусов. Этого хватает, чтобы избавиться от бенз(а)пирена и нейтрализовать кислородом и парами воды химически активные радикалы.

Недостатками дымогенераторов открытого типа являются:

• большой расход коптильных материалов (топлива);
• время действия от 1 до 4-х часов, не больше;
• удлинение ямы-камеры и установка вертикальной перегородки;
• необходимость обустройства постоянно готового к розжигу дополнительного очага на замену выработавшегося.

Правда, от недостатков по последним двум пунктам можно избавиться, если сделать дымогенератор для копчения из отработавшего свое газового баллона:

Такой тип генератора дыма — что-то вроде печи длительного горения, только с перевернутым дном. И он может обслуживать сразу 2 коптильни. Потребуется только тройник с шибером.

Инструкция сборки коптильни холодного копчения

Существует множество советов, где камеру подобных конструкций изготавливают из картонных коробок, пластиковых бочек и прочих отходов. Использование холодного дыма позволяет это делать, но коптильни хватит на пару раз использования. Если есть желание постоянно заниматься копчением, своими руками собирают капитальную конструкцию.

Камера

Под любую камеру сначала готовят фундамент из красного кирпича или бетонных блоков. С одной его стороны предусматривают проход, куда будет подключен канал.

Под кирпичную камеру потребуется усиленный фундамент, вдобавок ее труднее соорудить. Проще из досок сбить квадратный домик высотой до 1,5 м, длиной стен 1 м. Сначала из бруса сбивают каркас. Элементы соединяют саморезами, углы усиливают монтажными металлическими уголками.

Три стороны каркаса обшивают наглухо доской. Потолок тоже оббивают, только предусматриваю трубу для выхода дыма. Здесь можно использовать оцинковку или пластик. На не обшитую четвертую сторону каркаса петлями навешивают двери для загрузки продукта. Над камерой из брусков обустраивают каркас двускатной крыши, накрывают коптильню любым легким кровельным материалом. Отлично подойдет профнастил.

Очаг

На расстоянии минимум 2 м от камеры сооружают очаг. Печь выкладывают из красного или огнеупорного кирпича. Предусматривают дверцу для загрузки сырья и удаления золы. Под печку желательно забетонировать основание. В задней части предусматривают заслонку. Ее закрывают при розжиге, чтобы в камеру с продуктами исключить попадание первого едкого дыма, образующегося с началом горения.

Канал

Особенное внимание уделяют конструкции канала. Внутри него будут осаждаться канцерогенные вещества, содержащиеся в дыме

Канал обычно начинают сооружать одновременно с очагом, так как его подключают к задней части печи.

Проще всего уложить металлическую тонкостенную трубу диаметром от 300-500 мм. Однако со временем она забивается сажей, требует чистки. Эффективным считается канал, прокопанный в земле. Его бока обкладывают красным кирпичом, верх укрывают листами металла для предотвращения обвалов грунта. Осаждающаяся копоть и конденсат отлаживаются на земляном дне. Почвенные бактерии переработают канцерогенные отходы, отпадет необходимость проводить чистку канала.

Если на участке имеется склон, камеру располагают на высоте, а очаг – в низине. Из камней выкладывают дорожку ступеньками, для удобства подхода при загрузке продуктов. Коптить в такой коптильне можно при любой погоде, так как камера и очаг защищен от осадков.

Дымогенератор для коптильни холодного копчения

Отсутствие места на участке не позволяет сооружать длинный канал, устанавливать громоздкий очаг. Выходом из ситуации будет изготовление дымогенератора. Из материалов нужен корпус старого металлического огнетушителя или труба диаметром 100-150 мм. Дополнительно понадобятся штуцера, компрессор или пылесос с функцией выдувания воздуха, тонкие трубки для обустройства дымохода.

Состоит конструкция из 3 основных узлов:

• корпус, внутри которого тлеют опилки без поступления кислорода;
• труба выхода дыма;
• узел охлаждения.

Внизу корпуса устанавливают колосники для тлеющих опилок, образуют зольную камеру, вваривают штуцер для подачи воздуха из компрессора.

К дымопроводу конструкцию подсоединяют патрубком, внутрь которого вставляют эжектор, сделанный из подвижной трубки. Механизмом регулируют подачу дыма. Загруженные опилки поджигают через нижний клапан. Выделяющийся дым под нагнетанием компрессора движется по трубкам в камеру.

Часто между дымогенератором и камерой коптильни устанавливают дополнительный узел – фильтр. Выполнен он отстойником из куска трубы. Проходящий по фильтру дым остывает, канцерогены в виде конденсата сливаются через вваренный на днище штуцер.

Самостоятельное изготовление

Большинство пользователей предпочитает самодельные коптильни. Во-первых, они имеют достаточно простую конструкцию, повторить которую в состоянии любой желающий. Во-вторых, цена готовых установок слишком высока, что является важнейшим аргументом в пользу самостоятельного изготовления. Кроме того, самодельные коптильни традиционны, для большинства владельцев сам факт приобретения готовой установки кажется нецелесообразным.

Мнение эксперта
Левин Дмитрий Константинович

Для сборки коптильни потребуются некоторые инструменты и навыки работы с ними. Кроме этого, надо подобрать подходящую металлическую емкость, которая станет основой будущей коптильни.

Потребуются инструменты:

• болгарка с отрезным кругом;
• сварочный инвертор и электроды;
• электродрель и сверла;
• молоток, пассатижи.

Из материалов потребуются:

• металлическая емкость (бак, баллон);
• металлическая проволока диаметром 4-5 мм (лучше из нержавейки);
• заготовки для крышки и поддона для жира.

Возможно, в ходе работ пригодятся и другие инструменты. Все зависит от уровня оснащенности и подготовки мастера. Поиски подходящих материалов нередко занимают больше времени, чем само изготовление коптильни.

Порядок изготовления

Процесс сборки:

1. Подготовить емкость (отрезать верхнюю часть, если это баллон).
2. Изготовить решетки. Для этого делаются шаблоны, диаметром на несколько миллиметров меньше, чем внутренний диаметр емкости. по шаблонам делают окружности, приваривают к ним несколько прямых отрезков (с шагом в 1,5-2 см). можно усилить решетку дополнительной поперечиной.
3. Изготовить поддон для жира. Его размер должен быть достаточным для сбора капающего жира, но не слишком большим, чтобы не препятствовать поступлению дыма.
4. Изготовить крышку. Она может иметь разную форму, в зависимости от возможностей мастера.

После этого снаружи корпуса приваривают (или привинчивают) ножки, а внутри — опоры для поддона и решеток (обычно делают две штуки). После этого коптильню можно собирать и произвести пробную обработку продуктов.

Описан вариант конструкции с корпусом цилиндрической формы. Многие пользователи делают прямоугольный короб, что дает возможность более эффективно использовать пространство коптильни. Порядок изготовления тот же, с поправкой на формы деталей.

Коптильня для горячего копчения — простое и компактное устройство. Качество и вкус готовых продуктов в большей степени зависят от уровня мастерства коптильщика, хотя конструкция установки также играет важную роль. В продаже есть различные модели, обладающие своими достоинствами и недостатками. Любой пользователь может приобрести готовый комплект, или изготовить коптильню по своему вкусу и представлениям. В любом случае, результатом станут вкусные, нежные и ароматные продукты собственного приготовления.

Как выбрать мангал: на что обратить внимание при покупке, какие характеристики важны, обзор популярных моделей, их плюсы и минусы, правила ухода за изделием и советы владельцев
Электровертел для мангала: что это такое, виды, комплектация, варианты электроприводов, советы по безопасности
Какой уголь для мангала выбрать: березовый, дубовый, кокосовый или брикеты, рейтинг лучших производителей
Афганский казан — виды, особенности, плюсы и минусы, советы по выбору, советы опытных пользователей

Конструкции коптилен для квартиры

Если нет желания тратить время и силы, разрабатывая авторскую конструкцию, то вот какие есть варианты:

Мультиварка с функцией копчения — очень удобная, простая в применении. Чаша мультиварки довольно маленькая и ,за один раз, закоптить получится в пределах полутора килограммов мяса. Функция высокого давления сокращает длительность приготовления вдвое.

Обратите внимание: нельзя открывать мультиварку в помещении, иначе все вокруг пропитается устойчивым запахом дыма. Уплотнитель плохо изолирует запах

Помещение стоит регулярно проветривать во время использования.

У современных аппаратов присутствует как функция горячего копчения, так и холодного. Учтите, результат обработки холодным способом отдаленно похож на традиционный.

Преимущества:

• простота использования;
• компактность;
• портативность;
• многофункциональность;
• современный дизайн.

Недостатки:

• вкусовые характеристики блюда;
• в дешевых моделях возможны проблемы с герметичностью, так как уплотнительное кольцо быстро выходит из строя.

Домашняя коптильня для газовой плиты с гидрозатвором представляет собой металлический ящик с решетками внутри, который можно сделать своими руками. Гидрозатвор герметизирует крышку и дымная смесь не распространяется по кухне. Непосредственно отвод дыма осуществляется через штуцер в крышке, на который одевается шланг и выводиться в форточку. Данная домашняя коптильня прекрасно подойдет как для газовой, так и для электрической плиты (не индукционного типа).

Преимущества:

• отличный вкус еды;
• портативность;
• долговечность;
• функциональность.

Недостатки:

Электрическая коптильня для квартиры. Не требует никаких усилий от повара. Загрузить сырье в специальную секцию, засыпать опилки, включить – тепло, выделяющееся нагревательным элементом (ТЭНа) превращает сырое продовольствие в готовое с неповторимым вкусом. Вмещает около 5 кг сырья.

Преимущества:

• отсутствует необходимость дымоотвода;
• автономность;
• скорость приготовления;
• возможность регулирования температуры.

Недостатки:

Духовка для копчения или цилиндрическая коптильня. Металлический цилиндр со стержнем внутри. В верхней части стержня радиально расположены штыри на которые подвешиваются продукты. Время приготовления продуктов в такой коптильне на газовой или электрической плите занимает 40 минут.

Преимущества:

• компактность;
• автономность;
• стоимость.

Недостатки:

Вариант №6. Создание коптильни из старой бочки

Пожалуй, одним из простейших способов изготовления миниатюрной коптильни является применение для этого железной бочки. Вначале у такой бочки обрезается дно, затем ее оснащают решеткой (или, как вариант, арматурными прутами) на двух различных уровнях. В нижней части устанавливается поддон, а в верхней будут вешаться продукты (при помощи крючков).

Обратите внимание! Если костер будет располагаться непосредственно под корпусом, значит, речь идет о конструкции горячего копчения. А если бочку поместить на специальный приямок и подвести туда дымоходную трубу от костра (ее длина должна составлять два метра), то получится уже холодное копчение

А если бочку поместить на специальный приямок и подвести туда дымоходную трубу от костра (ее длина должна составлять два метра), то получится уже холодное копчение.

Видео – Делаем из бочки хорошую коптильню

Из чего сделать коптильню горячего копчения?

Есть довольно много вариантов самодельных устройств, однако все они имеют как достоинства, так и недостатки.

Ведро, превратившееся в коптильню

Ненужное стальное ведро — это самый простой, распространенный способ сооружения желанного устройства. Внутрь емкости вставляют две решетки. Одну из них устанавливают в 100 мм от дна, другую — на несколько сантиметров выше.

Преимущества элементарного варианта — скорость приготовления пищи и мобильность конструкции, однако недостатки существенны. Такого количества еды вряд ли хватит даже на среднюю семью, поэтому хозяевам придется готовить пищу порциями. Другой минус — непривлекательность импровизированной коптильни. Поэтому такой «прибор» логично использовать только при форс-мажорных обстоятельствах. Например, в качестве дополнительного устройства, если на участок неожиданно совершила «набег» большая армия гостей.

Старый холодильник — почти идеал

В этом случае речь идет не о современных проборах, а о надежных, крепких советских агрегатах, которые стараниями хозяев превращаются в различные полезные «приспособы». Сначала из такого холодильника убирают все внутренности, сверлят отверстие для отвода дыма.

В верхней части устанавливают решетки для продуктов, под ними — поддон для вытекающего жира. Еще ниже закрепляют «противень» с опилками. Чтобы обеспечить их нагревание, конструкцию ставят на небольшую электроплитку.

Главное условие для превращения холодильника в эффективную коптильню — его герметичность. Дверца прибора просто обязана плотно закрываться. Необходимость дополнительного электроприбора (плитки) можно считать относительным недостатком способа.

Листы нержавеющей стали

Это уже более «цивилизованное» решение. Данная коптильня — металлический короб с крышкой. Внутри него на стенах приваривают уголки/штыри для установки решеток. Такие конструкции неприхотливы, они не требуют ни знаний, ни какого-то особого ухода. Минимальная толщина листов, из которых изготавливают эти «духовки» составляет 4 мм. Однако сварочное оборудование необходимо.

Простая коптильня из нержавейки способна работать десятилетиями. Существенный недостаток у этого варианта всего один. Это невозможность контроля температуры. Однако в походе или на пикнике определить готовность блюда достаточно легко по румяному виду продуктов. Поэтому надежный металлический короб можно считать достойным претендентом на роль мобильной коптильни.

Сооружение из кирпичей

Такая стационарная кирпичная конструкция, в отличие от переносных устройств, потребует обустройства фундамента. В качестве строительного материала в этом случае выступает огнеупорный кирпич. Эту работу уже нельзя назвать элементарной, так как сделать коптильню горячего копчения сможет только тот, кто знаком с кирпичной кладкой не только в теории.

С другой стороны, небольшие размеры кирпичной конструкции дают шанс справиться с работой и новичкам, не имеющим опыта. Главные качества для будущего строителя — внимательность, аккуратность, неторопливость. Точное выполнение всех этапов обязательно даже для создания таких кирпичных «миниатюр».

Помощь бочек

Если у хозяев участка есть подобные «неприкосновенные» запасы, то можно создать конструкцию, которая будет гораздо привлекательнее обычного ведра. Существует два возможных варианта: простое устройство, состоящее из одной бочки и коптильня, изготовленная из двух емкостей.

Превращение одной «посудины» в устройство для приготовления копченостей не слишком кардинально отличается от «модернизации» ведра. Если владельцы участка решили сделать стационарное сооружение, то им предстоит расположить две бочки буквой «Т». Нижняя часть будет полноценной топкой, верхняя — коптильным отсеком.

Обработка продуктов при горячем копчении

Как только определились, на чем коптить, пришло время заняться продуктами. Предполагается предварительная их подготовка к процессу. Самый оперативный вариант – посыпать солью и специями. Способ подойдет только для порционных кусочков массой не более 200 грамм. Профессиональные рецепты предполагают специальные посолы, которые бывают такими:

1. Сухим. Предполагает натирание чесноком, солью и всевозможными специями. Используется для мяса и рыбы. Время посола зависит от ингредиентов: для мяса нужно от 3 до 4 суток, рыбе достаточно 4 — 24 часа, птице – до 4 суток. Посол говядины может занять от 2 до 3 недель. Процесс выглядит следующим образом: кусочки натираются и укладываются в емкость под гнет. Как только сок начинает выделяться, его удаляют. После окончания установленного времени мясо вымачивают на протяжении суток и высушивают, прежде чем подвергнуть горячему копчению.
2. Мокрым. Предназначен для конины, телятины, свинины, баранины. Мясо разрезается порционно и заливается соляным раствором разной концентрации (от 12 до 20 процентов). Срок замачивания – 3 – 4 недели. После этого нужно мясо промыть и дать просохнуть в течение двух дней. Затем коптить.
3. Смешанным. Используется для ингредиентов, перечисленных в предыдущем пункте, а также для уток, гусей и других видов птиц. Действия производятся в такой последовательности: натирание специями, оставление в соляном растворе на пору дней или полтора месяца (в зависимости от размера туши), копчение.

Коптильня из газового баллона своими руками

Газовые баллоны используют для хранения кислорода, пропана или бутана. Их изготавливают из толстого металла, выдерживающего большое давление. Если в хозяйстве есть ненужные емкости, они вполне подойдут для коптильни. Толстостенный баллон не деформируется, не прогорает, очень медленно корродирует.

Из 3 баллонов можно сделать долговечную универсальную коптильню. В одном устроить топку, в двух других — камеры для горячего и холодного копчения.

Подготовка

Разрезать газовые баллоны опасно. Даже пустые они могут взорваться от нагрева. Поэтому предварительно газ нужно стравить, открутив вентиль, и залить внутрь воду до самого верха. Только после этого можно приступать к механической обработке с помощью режущего инструмента.

Резка и сварка

Сначала в баллонах прорезают крышки. Чтобы не стыковать на весу отрезанную деталь, нужно провести рез, затем приварить петли и вырезать оставшуюся часть. Все края шлифуют для удаления заусениц, крепят ручки.

Внутри металлической емкости большего размера приваривают трубки или кронштейны для установки решеток. Соединяют его с помощью патрубка с колбой меньшего объема. Если вы опытный сварщик, можно сварить обе емкости без врезки трубы.

В топке прорезают отверстия для поддувала, над ними закрепляют колосник. Третий баллон, выполняющий функции камеры холодного копчения, нужно разместить последним. Тогда дым, проходя более длинный путь, будет лучше охлаждаться. Для дымоотвода в емкость вваривают вертикальную трубу. Внутри устанавливают приспособления для крепления продуктов.

Отделка

Для защиты от влаги поверхность металла покрывают жаростойкой краской. Чтобы было удобно перемещать коптильню, ее можно установить на колеса. Для украшения используют ковку, декоративную металлическую фурнитуру. Внизу целесообразно устроить небольшой дровник.
