Контробрешетка

Монтаж контробрешетки

Монтаж контробрешетки необходимо проводить после того, как закончатся работы по фиксации гидроизоляционного материала поверх стропил. В настоящее время для проведения этих работ используют пленку либо гидроизолирующую мембрану. Укладывая гидробарьер, мастеру стоит помнить о монтаже свободного хода размером в 1 – 1, 5 см. Для этого гидробарьер стоит наклеить на капельник, после контробрешетку можно фиксировать к стропилам кровли дома.

Важные моменты процедуры монтажа контрреек под профнастил.

1. Если крыша имеет уклон 30 градусов, то оптимальным вариантом станет брус с сечением 25*50 мм. Расчет толщины и сечения бруса стоит проводить с учетом размера уклона крыши. Если он больше 30 градусов, то брус стоит взять 30*50 или 40*50 мм.
2. Оптимальным шагом для бруска 30*50 мм и длиной 1, 35 м является 0, 3 метра. Чтобы фиксировать материал лучше всего пользоваться оцинкованными гвоздями.
3. Большие габариты кровли подразумевают необходимость обустройства черновой обрешетки.
4. Набивая контрбрусья на углах, мастер должен следить, чтобы верхние грани пересекались строго в одной точке. В противном случае результатом монтажа станут неровные стены контрреек.
5. Область ендовы подвержена повышенной нагрузке, по этой причине здесь контробрешетку необходимо прибивать с шагом 10 см. Благодаря такой системе крепления происходит свободное отведение грязи и жидкости, приводящее к качественному проветриванию.

Контробрешетка под металлочерепицу осуществляется по следующей схеме:

• обработка брусьев специальным антисептиком, который защищает древесину от гнили и вредителей;
• укладывание гидробарьерного слоя;
• крепление контрбрусьев поверх гидроизоляционной пленки, при этом материал должен фиксироваться параллельными рядами, перпендикулярно планке карниза;
• производство шаговой разметки на брусках и их соединение красящей шнуровкой;
• набивание обрешетки, с подкладыванием рейки с необходимой толщиной.

Под натуральную черепицу

Обустраивая контррейки под натуральную черепицу, стоит учитывать некоторые особенности. В данной ситуации брусья должны характеризоваться определенным сечением:

• у нижних брусьев сечение должно быть большим, так как они подвергаются высокой нагрузке;
• средние, деревянные изделия обязаны быть тоньше предыдущих;
• верхние материалы подбирают с самым тонким сечением.

Под теплую кровлю

В классической кровле крыши подразумевается наличие теплоизоляционного покрытия. С одной стороны она закрывается пленкой пароизоляции, с противоположной – гидроизоляции. Наличие слоя теплоизоляции влечет за собой скопление значительного объема конденсата. По этой причине на границе кровли и гидробарьера обязательно должен находиться вентиляционный зазор.

В теплой кровле контрреечное сечение должно составлять 40*50 или 50*50 мм. Специалисты не рекомендуют экономить на толщине бруса. Укладка реек происходит стандартным образом: брусы монтируют на стропила при помощи саморезов с длиной 9 см. Категорически не рекомендуется использовать гвозди без оцинкованного покрытия, так как из-за коррозии метизов древесина может начать гнить. В некоторых случаях используют специальные кровельные гвозди, идущие в комплекте с материалами.

Специалисты рекомендуют обрабатывать контробрешетку антипиреном, это мероприятие решает следующие задачи относительно кровли:

• увеличивает срок службы крыши и ее отдельных частей путем организации воздушного зазора, который обеспечивает вентиляцию воздуха;
• с максимальной надежностью крепит гидроизоляционную мембрану;
• защищает древесину от появления трещин и прогибов.

В процессе монтажа может также присутствовать набивка черновой доски либо брусьев, чтобы передвигаться по крыше. Основной целью фиксации контробрешетки является устройство канала для проветривания гидроизоляционного слоя. С целью защиты от лишней влаги мастер может использовать пленку, рубероид, мембрану. В этом случае вентиляцию делают между гидроизоляционным слоем, кровлей и стандартной обрешеткой.

Подробнее об особенностях и монтаже контробрешетки смотрите в видео ниже.

Для чего используется контробрешетка

Крыша считается довольно сложной конструкцией. И здесь важны все ее элементы, например, контробрешетка. Не стоит путать эту составляющую кровельного «пирога» непосредственно с самой обрешеткой, так как они выполняют разную роль.

Чтобы кровельный материал хорошо держался на своем месте, а его вес был равномерно распределен по всем стропилам, необходимо прочное и надежное основание. Для этого к стропильной системе прибиваются доски или брусья. Именно их совокупность и называется обрешетка.

Контробрешетка играет другую, но не менее важную роль. Эта конструкция так же, как и традиционная обрешетка, делается из древесины, а точнее из брусьев. А главной целью ее монтажа является создание своеобразной системы вентиляции. Дело в том, что для лучшей гидроизоляции кровельного «пирога» необходимо использовать пленку, не пропускающую влагу. Она монтируется непосредственно к стропилам, поверх них. Но если между гидроизоляционной пленкой и кровельным материалом не будет свободного вентилируемого пространства, то материал начнет гнить. Чтобы этого избежать и сооружается контробрешетка.

Некоторые специалисты советуют не использовать такой дополнительный слой. Но такое возможно только в том случае, если чердачное помещение вы не будете утеплять. Если вы не собираетесь использовать эту площадь для проживания, то и укладка дополнительной гидроизоляции вам не потребуется. В этом случае обрешетка укладывается непосредственно на стропильную систему.

Как установить контробрешетку под металлочерепицу

Когда гидроизоляция положена и закреплена степлером сверху над ногами стропил, можно приступать к сооружению контробрешетки, её набивают для надежности и долголетия основного материала. Длину брусьев берут от 135 сантиметров, их сечение составляет 30*50 миллиметров. Прикрепляют её гвоздями (оцинкованными), шаг выполняют до 30 сантиметров, вверх за линии пленки выходить нельзя. Высота контробрешетки делается до 5 сантиметров, её шаг должен быть одинаковым с шагом между стропилами. На контробрешетку прибивают доски, они служат ступенями для удобного перемещения по кровле. При этом на коньке запиливают бруски, делая угол с обеих сторон скатов так, чтобы точка пересечения верхних граней обрешетки была плоской. Тогда шаг будет рассчитан точно и верхний брус установлен правильно. Перед укладкой материала для покрытия, основную решетку набивают по низу стропил к брусьям, которые помещены вдоль, делают зазор до 10 сантиметров для хорошего выхода влаги и вентиляции. Сверху закрепляют ендову, элемент представляет собой внутренний угол, предотвращает проникновение мусора в срезы кровли. Когда устраиваются коньки нужно сделать так, чтобы верхние грани брусьев контробрешетки пересекались в одном месте.

Описание

В настоящее время выбор кровельных материалов очень богат, поэтому подобрать оптимальный вариант можно на любой вкус и бюджет. Чтобы покрытия правильно и надежно легли на основание, необходимо произвести монтаж крепкой и долговечной обрешетки. Данная конструкция продлит срок службы кровли и сделает ее более износостойкой.

Сама обрешетка представляет собой перпендикулярно уложенные брусья. Эти детали устанавливаются на стропильные ноги. Данная конструкция принимает на себя основную нагрузку от материала кровли. При этом стропила передают вес крыши на перекрытия. В правильном исполнении получается надежная система, которая служит много лет.

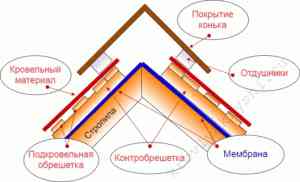

Еще одной важной составляющей кровельного «пирога» является контробрешетка. Данная конструкция по своим функциям и строению отличается от обрешетки, однако далеко не все знают, что же это такое

Контробрешетка так же состоит из деревянных брусков. Их набивают непосредственно на гидроизоляционный материал, на стропила. Эту конструкцию монтируют, чтобы сформировать качественный слой гидроизоляции. Как правило, контробрешетка устанавливается под металлочерепицу.

Обрешетку и контробрешетку под крышу изготавливают из разного рода материалов.

Для подобных работ лучше всего подходят:

• шпунтованная доска;
• необрезная доска;
• обрезная доска;
• качественная фанера, устойчивая к воздействию влаги;
• стружечная плита.

Монтаж таких конструкций вполне возможно произвести своими руками. Конечно, эту работу нельзя назвать очень простой и быстрой. От качества выстроенной вами обрешетки будет напрямую зависеть надежность и долговечность кровельного материала. Именно поэтому к монтажу подобных систем следует относиться максимально ответственно и серьезно. Если же вы сомневаетесь в своих силах, то лучше не рисковать, а доверить работу профессионалам.

Монтаж контробрешетки

Расположение брусьев контробрешетки

Контробрешетка рекомендована для всех типов . Как уже было сказано выше, прибивание контрбрусьев осуществляется вдоль стропил прямо на гидроизоляционный материал крыши. Такое выполнение позволяет обеспечить эффективную вентиляцию кровельного пространства и приподнять конструкцию обрешетки на высоту бруска. Чаще всего высота контробрешетки выполняется на уровне 2-5 см. Бруски 30х50 мм используют в случае, если конструкция крыши является достаточно простой. Если крыша сложная и многоскатная, толщина контрбрусьев увеличивается до 50 мм.

Схема этапов монтажа обрешетки кровли

Как только поверх стропил укладывается гидроизоляционный материал, можно начинать обустройство контробрешетки. Раньше в качестве гидроизоляции часто использовали рубероид. В наше время достаточно большое количество производителей предлагают надежные и качественные мембраны или гидроизоляционные пленки. Осуществляется фиксация гидроизоляции к стропилам, после чего проводится набивка контробрешетки.

Важные моменты, которые стоит знать, выполняя устройство контрбрусьев:

1. Контр брусья длиной 135 см и толщиной 30х50 мм закрепляются с шагом 300 мм на стропила при помощи оцинкованных гвоздей.
2. В случае возникновения необходимости перемещения по контробрешетке во время монтажа гидроизоляции, нужно соорудить черновую обрешетку.
3. Крыши, имеющие наклон ската 30 градусов, подходят для применения к ним контрбрусьев, имеющих сечение 25х50 мм. И не экономьте на материале, когда сооружаете контробрешетку на крыше с меньшим уклоном ската.

Обратите внимание на то, как проходит устройство контрреек (брусьев) в районе ендов и коньков:

Если вы строите кровлю, имеющую большой вес покрытия, лучше взять дуб или сосну для контрбрусьев.

1. Верхние плоскости граней контрбрусьев должны иметь пересечение в одной точке – это нужно для обустройства коньков.
2. С этой целью под нужным углом запиливаются бруски противоположных скатов. Если обрешетка смонтирована на коньке правильно, она способствует точности расчетов укладки, например, верхнего ряда элементов черепицы и шага досок обрешетки.
3. Основные контрбрусья возле ендов прибиваются, имея шаг 10 см к продольным брусьям хребта или ендовы. Это нужно для свободного отвода пыли, снега конденсата и для проведения эффективной вентиляции кровельного покрытия.

Обратите внимание на то, какие ошибки часто встречаются, когда идет устройство контробрешетки и обрешетки под ендовы и укладка брусьев происходит плотно к настилу ендовы. Если проследите, чтобы расстояние между брусьями и опорой ендовы составляло от 5 до 10 см, это обеспечит свободный сток воды

Если возникнет плотное прилегание, возможно ухудшение вентиляции ендов и затруднение удаления через карнизный свес конденсата. Также в ендове будет накапливаться строительный мусор во время монтажа. А торцы контрбрусьев будут повреждаться от воздействия влаги

Если проследите, чтобы расстояние между брусьями и опорой ендовы составляло от 5 до 10 см, это обеспечит свободный сток воды. Если возникнет плотное прилегание, возможно ухудшение вентиляции ендов и затруднение удаления через карнизный свес конденсата. Также в ендове будет накапливаться строительный мусор во время монтажа. А торцы контрбрусьев будут повреждаться от воздействия влаги.

Во время обустройства под контробрешетку пологих ендов обычно используется удлинительная лента, и это помогает в устранении протечек. Будьте внимательны, потому что в случае нарушения данных рекомендаций конструкции конька и ендов могут быть нарушены.

Фиксирование гидроизоляции контрбрусьями

Также необходимо учитывать то, что контррейки гвоздями крепятся на гидроизоляционный материал. Используют до 10 крепежных элементов на 1 кв.м поверхности. В данном случае, в 10 точках гидроизоляционный материал имеет места нарушения герметичности, уязвимых к проникновению влаги, тем более во время продолжительных дождей. Такое часто случается, если кровельщики сразу не монтируют обрешетку и кровельное покрытие по контробрешетке.

Обычно протечки влаги через места, где крепятся контрбрусья, имеют временный характер. Они устраняются после укладки кровельного материала. Благодаря устройству вентилируемого пространства удаляется влага, попавшая в кровлю.

Инструкция по монтажу под металлочерепицу

Контробрешетка под металлочерепицу устанавливается по одинаковой для остальных видов покрытия технологии. Однако есть небольшой нюанс, свойственный именно этому кровельному материалу. После сборки скат получается монолитным и оказывает разное давление на стропильную систему. Сверху оно слабее, а снизу максимальное. Исходя из этого бруски берутся разной толщины. Сверху они тоньше, а у свеса толще.

Монтаж контробрешетки выполняется по такой методике.

1. Проведение замеров, составление схемы, потребности в материалах.
2. Нанесение разметки, приготовление заготовок.
3. Обработка древесины антисептиком и антипиреном.
4. Укладка утеплителя между стропилами.
5. Обшивка каркаса мембранной пленкой.
6. Крепление контробрешетки.
7. Монтаж обрешетки под размер металлочерепицы.
8. Укладка кровельного материала. Данный процесс проводится по направлению снизу вверх. В месте соединения скатов оставляется щель для установки конька с аэраторами.
9. Внутренняя отделка чердака. Крепление мембраны и стеновых панелей.

В заключение проводится установка доборных деталей. В зависимости от конструкции крыши используются фронтонные планки, примыкания, конек, уголки и ендовы, отливы, переходники, водосточные желоба, снегозадержатели, переходники и уплотнители.

Нужна ли контробрешетка для металлочерепицы в собственном доме

С помощью контрреек можно выровнять горизонтальную плоскость ската, если в процессе установки стропил были допущены просчеты.

На вопрос о том, нужна контробрешетка или нет, можно с уверенностью ответить, что нужна, несмотря на то что выполняется она далеко не всегда. На простых неутепленных конструкциях крыши, где в чердачном пространстве не планируется устраивать отапливаемое жилое помещение, контробрешетку чаще всего не делают.

Однако никто не может говорить с определенной точностью, что хозяину через некоторое время не придет в голову идея о том, чтобы все-таки сделать жилую комнату из чердака. Даже на холодных конструкциях крыши контррейки и наличие гидро-, пароизоляции принесут только пользу.

Помимо вентиляции пространства под кровлей, будет создана дополнительная тепло- и шумоизоляция. Вентилируемое пространство под кровлей будет способствовать длительному сроку эксплуатации всей кровли без необходимости в проведении каких-либо ремонтных работ.

Контробрешетка может дать возможность выравнять горизонтальную плоскость ската в случае, если были допущены просчеты в процессе установки стропил. Все вышесказанное способно достаточно убедить в том, что ставить контробрешетку есть смысл.

Далее следует рассмотреть устройство основания для материала кровли.

Сечение брусков для контробрешетки необходимо выбирать в зависимости от уклона крыши и используемого покрытия кровли.

1.  Материал, которым планируется производить кровлю, укладывается на обрешетку, которая должна быть выполнена из древесины хвойных пород. Влажность дерева при этом должна быть порядка 20%.
2.  Доски либо бруски, которые используются для устройства контробрешетки и обрешетки, не должны иметь синевы, сучков, должны быть ровными полностью по всей длине.
3.  Сечение брусков для контробрешетки необходимо выбирать в зависимости от уклона крыши и покрытия кровли, которое используется.
4.  Для крыш, которые имеют уклон менее 30 градусов, сечение брусков должно быть большим, потому как вес материала для кровли на крышах, которые имеют малый уклон, даст большую нагрузку почти на всю площадь ската конструкции крыши.
5.  В случае больших наклонов нагрузки от веса материала для кровли будут принимать на себя нижние части скатов кровли. Следовательно, при использовании керамической черепицы, которая имеет значительный вес, толщина контробрешетки будет иметь разное значение.
6.  Внизу сечение реек должно быть большим, в то время как средние бруски могут быть меньше, а вверху, где нагрузки, связанные с весом черепицы, минимальны, есть смысл набивать самые тонкие контррейки.

Монтаж обрешётки

Собираясь сооружать обрешётку, надо иметь в виду, что для крыши с ендовами элементы основания под кровельный материал выкладывают сверху вниз, принимая во внимание длину хвоста кровли. Иногда, если он чересчур длинный, монтируют добавочную доску, которая поможет крепко зафиксировать планку конька

Монтаж обрешётки под металлическую черепицу выполняют в следующей последовательности:

1. Первый элемент основания при помощи измерительной рулетки кладут идеально прямо вдоль карниза. В этот момент следят за тем, чтобы доска не вышла за пределы свеса карниза.

2. Через 30–40 см (расстояние равно длине волны, уменьшенной на 7 см) располагают следующий элемент обрешётки. Но перед этим обязательно убеждаются в правильности выбора промежутка, для чего две планки кладут на землю на определённом расстоянии друг от друга и накрывают листами черепицы. Если выступ получается слишком длинным, решение относительно зазора нужно корректировать, ведь вода будет переливаться за край жёлоба. Очень короткий выступ — тоже повод для внесения изменений, так как влага станет просачиваться в область между жёлобом и лобовой доской.

3. На крыше закрепляют торцевые и коньковые доски. Ветровую планку размещают над уровнем обрешётки, то есть на высоте 3,5–5,5 см, потому что этот параметр соответствует подъёму листа кровельного материала. Для облегчения задачи по фиксации конька на нужном участке прикрепляют добавочные деревянные элементы сечением 2,5х10 см.

4. Остальные элементы обрешётки выкладывают так, чтобы между ними создавался промежуток, равный длине волны (обычно 35 или 40 см).

5. В месте прохождения через кровлю трубы от печного оборудования, около окна чердачного помещения и возле стены (когда сооружается многоуровневая крыша) фиксируют дополнительные планки.

6. Там, где это необходимо, прикрепляют кронштейны, которые понадобятся для прикручивания желобов. Каждый последующий крепёжный элемент располагают дальше предыдущего на 50–60 см. Кронштейны непременно устанавливают по краям кровли, причём их крепят таким образом, чтобы жёлоб был наклонен хотя бы на 3 градуса. Угол измеряют строительным уровнем и шнуром.

7. По свесу кровли приделывают карнизную планку. При этом действуют по-особенному — нижним краем доски перекрывают кромку жёлоба. Так удастся позаботиться о стоке влаги с планки прямо в водосборник. К стропильным ногам прибивают нижнюю доску основания под металлочерепицу.

В случае использования металлической черепицы элементы обрешётки полагается закреплять на стропильной системе гвоздями, длина которых в несколько раз больше толщины прибиваемой доски. Длина крепёжных элементов стандартный, то есть 3–3,5 см, ведь более толстые гвозди могут расколоть деревянные планки.

Для крепления обрешётки под металлочерепицу годятся гвозди длиной 35 мм

К каждой стропильной ноге доска обрешётки фиксируется двумя гвоздями, прибиваемыми точно в центр стропила и обязательно по краям планки.

Как сделать обрешетку под металлочерепицу «Монтеррей»: пошаговая инструкция

Металлочерепица «Монтеррей» — популярный материал для устройства кровельных покрытий. Листы имеют классический профиль с набегающей волной небольшой высоты. Продольный шаг ступенек 35 см, поэтому доски обрешетки устанавливаются с таким же расстоянием по отношению друг к другу.

Монтаж производится снизу вверх. Перед началом работ проводятся контрольные измерения скатов для определения их плоскостности и перпендикулярности к линиям конька и карниза. Доски предварительно должны быть антисептированы и высушены. Если приобретаются уже обработанные пиломатериалы, они имеют зеленоватый или розоватый оттенок.

Монтаж гидроизоляции

Между стропилами укладывается гидроизоляционный материал, чтобы струя воздуха свободно проходила от карниза до конька. Устраивается небольшое провисание для отвода стекающего конденсата.

Нужно следить, чтобы на пути движения воздуха не было препятствий, а влага не накапливалась на деревянных конструкциях, например, на косых стропилах на скатах кровли или обрешетке вокруг дымохода. Гидроизоляционный ковер заводится сверху на нижнюю доску, а затем на карнизную планку, поэтому этот край закрепляется после монтажа обрешетки.

Гидроизоляция при укладке ее поверх утеплителя должна быть паропроницаемой. Это способствует свободному испарению влаги из материала и сохранению теплоизоляционных свойств.

На кровлях навесов, беседок или неотапливаемых зданий гидроизоляция не укладывается. Поскольку нет перепада температур или материал свободно сообщается с атмосферой, конденсат либо не образуется, либо сразу же испаряется. Соответственно, не нужна и контробрешетка.

Установка контрбруса

Для устройства контробрешетки рекомендуется использовать сухой строганый брусок, который при колебаниях влажности хорошо сохраняет свою геометрию. Полосы гидроизоляции фиксируются к стропилам степлером, а сверху прижимаются контробрешеткой. Гвозди прибиваются с шагом 30-35 см.

При установке контробрешётки под металлочерепицу между брусками по длине нужно оставлять зазор. Это позволяет создать открытую систему воздушных каналов под металлочерепицей и обеспечить дополнительную вентиляцию подкровельного пространства.

На поверхность контрбруса наносится разметка для обрешетки с помощью красящего шнура. Если доски откалиброваны и имеют одинаковую ширину, можно использовать вместо разметки шаблоны. Они изготавливаются из отрезков брусков согласно расчетного шагу и перед закреплением подкладываются под оба конца обрешетины. В качестве крепежа контрбруса применяются оцинкованные гвозди или саморезы.

Укладка обрешетки

Первая доска выравнивается по карнизу. Рядом крепится вторая, если предусматриваются длинные крюки под водосточные желоба.

От первой доски нужно отступить 30 см, это будет ось для 3 направляющей. Остальные устанавливаются с шагом 35 см, который отмеряется или между центрами или краями обрешетин.

Стык досок по длине должен приходиться на контрбрус. Каждый из концов прибивается двумя гвоздями. Не допускается, чтобы торцы висели в воздухе. При укладке нужно контролировать плоскостность обрешетки, при необходимости корректировать ее положение с помощью подкладок.

Вдоль линии конька укладывается дополнительная доска. Она создает жесткое основание не только для крепления металлочерепицы, но и профильной детали.

Обрешетка для ендовы

В местах сопряжения скатов, где образуется внутренний угол, нагрузки более интенсивные. В этой области скапливается снег, туда стекают осадки с большой части кровли. Для обустройства углублений используются двойные желоба — один укладывается снизу и крепится к обрешетке, второй размещается сверху и прикручивается к металлочерепице. Стык тщательно герметизируется в области возможных протечек.

Вокруг углубления устраивается учащенная или сплошная обрешетка. Доски могут укладываться либо поперек скатов, либо вдоль стропила. Между ними необходимо соблюдать деформационный зазор 20-30 мм. Усиленная площадка должна иметь ширину не менее 300 мм по обе стороны от оси ендовы. Нижний доборный профиль крепится к обрешетке до монтажа листов металлочерепицы, верхний — по окончании.

Монтаж контробрешетки

Снять остатки коры, на дереве. Топориком или рубанком

(ВАЖНО!) Если останется хоть не много коры, может завестись жук короед, несмотря на то, что контробрешетка будет пропитана анти короедом.

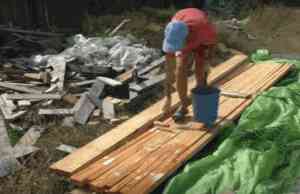

Выложить доски в один ряд на подготовленную поверхность и нанести антисептик так, как указано в инструкции к нему.
Отрезать уплотнитель канцелярским ножом и плотно набить степлером на брус.
Пока антисептик будут впитываться, можно начать устанавливать капельники. Они прикручиваются внизу к каждой из стропил, по отдельности.

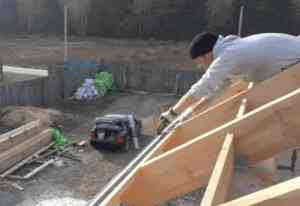

Натянуть гидробарьер на стропилы, улаживать его нужно с небольшим нахлестом в 5-15 см

Так же нужно склеить его между собой, клеем или двух сторонним скотчем. Свободный ход гидробарьера должен быть 1-15 см.
Гидробарьер должен быть обязательно приклеен к капельнику, так как капли конденсата будут стекать именно туда.

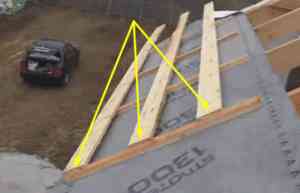

Первым ложиться брус с выбранного края, вертикально по отношению к стропилам, уплотнителем вниз. Выравнивается и закрепляется гвоздями . Если из за гвоздей брус не даст нужную жёсткость, тогда нужен оцинкованный саморез по дереву, длинна которого не должна превышать, толщину бруса и доски, иначе саморезы могут продырявить гидробарьер.
Второй брус нужно смонтировать таким же образом на следующую стропилу. Монтировать обрешетку нужно поочередно.(стропила/брус).Не нужно монтировать брус по периметру всей крыши на гидробарьер, а потом устанавливать середину. Так делать нельзя и могут возникнуть серьёзные последствия после такого монтажа.
После того как контробрешетка будет полностью закреплена, приступаем закреплять обрешетку.
Первой будет крепиться доска на краю ската крыши, к самому краю стропил, (возле рымб). По осям стропил должно быть, приблизительно 600 — 900 мм.
Вторую доску крепим через: 300 мм, а третью, уже через 350 мм, это нужно для того чтоб, в будущих работах монтажа с металлочерепицей, выровнять её по краю рымб, что бы с крыши стекала вода именно туда куда нужно, а не лилась мимо рымб.
Чтобы доски были, ровно монтированы и между ними было одинаковое расстояние, стоит натянуть леску вдоль карниза.
Выравниваем карнизную планку вдоль самого карниза и закрепляем её шурупами.
После того как контробрешетка и обрешетка будут закреплены, приступаем к креплению отлива, и прикрепляем к ним собственно сам отлив.
Выложив перед собой все крепежи отлива, чертим диагональную линию с расчётом 5мм на 1 м. Уклона. Как на фото.
Также стоит не забыть про металлическую сетку которая набивается на карнизную планку и крепится к гидробарьеру. Это так же не большой секрет с фокусом. Если сетки не будет, то у вас могут поселиться нежданные гости и вывести там своё потомство в виде маленьких котят или птенцов.
С одного и второго торца дома, так же набивается дополнительный брус вдоль стропил по всей длине ската крыши.
Далее прикрепляются, ветровые доски и к ним крепится, оцинкованный лист.

Тонкости монтажа кровельного пирога с контробрешеткой

Монтаж контробрешетки не требует каких-то фундаментальных знаний, инструкция изложенная ниже доступна любому мастеру умеющему работать молотком и ножовкой, главное не перепутать очередность и соблюдать размеры.

Обустройство плоскости кровли

Технология зависит от угла наклона скатов, чем кровля круче, тем сложнее ее обшивать, мы будем говорить о монтаже кровельного пирога с большим наклоном.

• Молоток;
• Плоскогубцы;
• Шуруповерт;
• Электролобзик или ножовка по дереву;
• Уровень;
• Разметочный шнур;
• Нож монтажный;
• Монтировка;
• Топор;
• Рулетка;
• Пояс и трос для страховки на кровле.

Не вздумайте резать дерево болгаркой — это категорически запрещено и очень опасно.

Контррейка или контрбрус – большинство стропильных систем собирается из бруса толщиной 50 мм, и контррейка зачастую берется с такой же шириной.

Контрбрус не должен быть шире стропильной ноги.

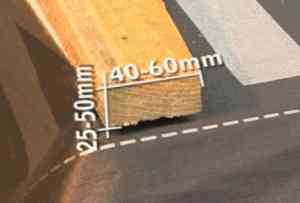

На кровлях с малой квадратурой можно брать рейку высотой 30–40 мм, а для больших крыш я всегда беру брусок 50х50 мм.

Шаг разреженной обрешетки зависит от конфигурации кровельного материала, к примеру, для обычного шифера он составляет 20–30 см, а под металлочерепицу нужно смотреть на размер волны (эта информация есть в инструкции).

Перед монтажом всю древесину, в том числе и контррейку, нужно обработать комплексным антисептиком.

Чтобы не просочился конденсат, и плотно держалась гидроизоляция, на контр брусья мы с одной стороны крепим вспененный полиэтилен:

• Кладем брусок на полотно вспененного полиэтилена;
• Обрезаем полотно по кромке бруска монтажным ножом;

Переворачиваем брус с вырезанной лентой и крепим эту ленту степлером.

На крутых кровлях, по периметру коробки между стропил на саморезы крепится упорная планка, она нужна для удержания утеплителя.

Высота упора равна ширине стропильной ноги, в данном случае стропила 50х150 мм, соответственно упор ставим 25х150 мм.

Для фиксации мембраны гидробарьера, по краю капельника мы клеим бутил-каучуковую ленту «К-2» и двусторонний скотч.

Для кровли я стараюсь брать гидробарьер «Strotex V», цена за рулон колеблется в пределах 800–1000 руб. (цены на весну 2017 г.), качество меня устраивает.

Контробрешетка крыши крепится не сразу:

• Сначала гидробарьер раскатывается по краю кровли с напуском 150 мм по бокам;
• Потом кромка полотна приклеивается к двустороннему скотчу на капельнике;
• Дальше фиксируем на стропилах полотно гидробарьера степлером;
• После этого оцинкованными саморезами крепятся контр брусья.

Когда одна лента полотна раскатана и закреплена контрбрусьями, я начинаю набивать подкровельную обрешетку.

Планки 100х25 мм я набиваю сверху вниз. Сначала планки крепятся саморезами, а потом дополнительно забиваются гвозди 120 мм.

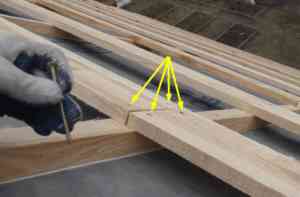

• Планки основной обрешетки стыкуются на середине контрбруса;
• На фото, по верхнему краю полотна отмечена граница, так вот, верхнее полотно по этой границе будет накладываться на нижнее, нахлест там около 10 см;
• На крутых кровлях контр брусья нарезаются чуть меньше ширины гидробарьера и кровля монтируется секциями, снизу вверх;
• На небольших плоских односкатных крышах, типа гаража или пристройки, вначале полностью (на всю плоскость) настилается гидробарьер, а потом длинными контрбрусьями все это фиксируется.

Пробовал набивать доску винтовыми гвоздями, получается хорошо, но при необходимости оторвать планки очень тяжело.

Обустройство конька и ендовы

Грамотный монтаж ендов и коньков, не менее важен, чем обустройство самой плоскости кровли. О главных моментах я расскажу отдельно.

Устройство контробрешетки представляет собой своеобразную трубу.

Снизу через отдушники заходит холодный воздух и по зазору между контррейками поднимается вверх.

Чтобы воздух вверху мог выйти, конек нельзя закрывать наглухо, там тоже делаются отдушники, а чтобы утеплитель не «тянул» влагу из воздуха, его накрывают мембраной гидробарьера.

Ендова — это внутренний стык двух смежных плоскостей крыши.

По смежным сторонам ендовы набиваются ендовые доски, минимальный размер этой отбортовки 150 мм.

Гидроизоляционная мембрана в ендове настилается в 3 слоя.

Первые 2 слоя — это напуски полотна со смежных плоскостей, а третьим слоем раскатывается рулон гидроизоляции, сверху вниз по всей ендове.

• Две параллельные конррейки набиваются сверху вниз на расстоянии 100–200 мм от нижней точки в ендове;
• Примыкающие к ним контррейки смежных плоскостей набиваются с зазором 50 мм, как на схеме, дальше можно крепить покрытие стока ендовы.

Отличия металлочерепицы Монтерей ↑

•  используется в качестве покрытия и деревянных, и каменных домов;
• применяется для покрытия крыш любой формы при уклоне больше 14°;
• простота монтажа;
• долговечность;
• отсутствие необходимости в усилении стропильной системы, так как вес его квадратного метра меньше 5 кг;
• легкость ремонта, в частности, замены поврежденного листа;
• экологическая безопасность;
• стойкость к агрессивному воздействию атмосферы;
• пожаробезопасность,
• стойкость окраски.

Перед укладкой покрытия кровли проводят подготовительные работы. В следующей очередности  монтируются:

• держатели водосточных желобов (конечно, если их установка планируется);
• гидроизоляция;
• утепление;
• пароизоляция;
• обрешетка кровли под металлочерепицу.

Укладка гидроизоляции и установка обрешетки

Материал для кровли не способен сам по себе обеспечить полноценную  сухость в подкровельном  пространстве. Из-за разницы температуры на улице и под кровлей, зимой на стропилах и листах металлочерепицы  конденсирует влага, а летом – с их обратной стороны испаряется влага и вызывает гниение и плесневение деревянных конструкций и коррозию металла.

Избежать всего этого можно при соблюдении трех правил:

• правильно организованная вентиляция,
• гидро-,
• тепло- и пароизоляция.

Общие принципы устройства этих слоев кровельного «пирога» для различных кровельных материалов схожи, но с единственной поправкой – в случае металлочерепицы в качестве гидроизоляции нельзя использовать материалы на основе битума.

Обрешетка под металлочерепицу Монтерей отделяется от  слоя гидроизоляции контробрешеткой, собранной из реек или брусков. Их набивают поверх стропил прямо на уложенный гидробарьер, обеспечивая тем самым воздушный зазор, необходимый для организации  в подкровельном пространстве вентиляции. Он обеспечивает отвод конденсата, образующийся на внутренней стороне покрытия. Забор воздуха происходит в районе свеса карнизов, а вывод, уже насыщенного влагой,  – у конька.

Обрешетка и контробрешетка под металлочерепицу образуют конструкцию, в которой вторая, с одной стороны, служит каркасом для сооружения  опалубка, а с другой – дополнительно фиксирует гидроизоляцию.
