Как выбрать колосники для печи и установить своими руками

Чугунные колосники для печи

На протяжении веков внешняя и внутренняя конструкция печи менялась и совершенствовалась в целях повышения теплопродуктивности. Конструктивно могли измениться со временем такие элементы, как задвижка, плита, духовка, но неизменным при этом остается важный элемент очага – чугунный колосник для печи.

Конфигурация, габариты, стоимость колосника зависят от конструктивных особенностей печи, а также вида твердого топлива. Колосник – это решетка, установленная в топке, и разделяющая ее на две части: зольник и камеру сгорания. Он обеспечивает образование воздушного потока, поддерживающего процесс сгорания твердого топлива за счет естественной конвекции.

Задачи и виды

На печной колосник укладывается твердое топливо, а образующаяся при его сгорании зола ссыпается через отверстия решетки в зольник. Образующийся шлак не позволяет колоснику перегреваться. Колосниковая решетка обеспечивает качественную тягу снизу вверх, а совместно с дверцей печи позволяет регулировать силу и длительность пламени.

Для производства решеток используется чугун и сталь. Колосники из чугунного литья устанавливаются в печи и камины, поскольку не требует особых условий эксплуатации, отлично переносят высокие температуры. Стальные колосники используются преимущественно в промышленных цехах. Размеры чугунных колосников для печи, также как и вес, зависят от типа используемого топлива.

В зависимости от типа конструкции различают два вида чугунных колосников:

Цельный вид решеток не разбирается, подбирается индивидуально для печи в зависимости от размеров, которые имеет ее топка.

Наборные колосники состоят из определенного количества элементов, из которых можно собрать решетку требуемых габаритов.

Форма колосниковых решеток бывает четырех типов:

1. Плиточная плоская модель

Универсальная решетка плоской прямоугольной формы, подходящая для большинства твердотопливных каминов, котлов, печей. Чтобы купить такую, нужно точно знать типоразмер топки.

Корзинная

Конструкция такого типа использовалась на открытых очагах, сегодня она морально устарела.

Балочная

Конструкция этого вида представляет собой наборную модель, состоящую из одинарных или двойных чугунных реек, из которых можно собрать решетку нестандартных габаритов. При использовании балочного колосника рейки должны свободно помещаться в топку и выниматься из нее, при этом должен оставаться зазор на расширение не менее 5 мм во избежание деформации металла и кладки.

Подвижная

Печка длительного горения обычно оснащается колосником подвижного типа. Это конструкция, состоящая из вала и нескольких подвижных секций. Вертикальная и горизонтальная ось вращения вала улучшает процесс сгорания топлива и чистку решетки от золы, ширина зазоров в ней при этом регулируется. Угол поворота в 30 градусов приводит к разрыхлению шлака и осыпанию золы в зольник. Угол также может составлять 180 градусов, но установка такого подвижного колосника предполагает наличие специальных выемок в кирпиче, поэтому он имеет высокую стоимость и ограниченное применение.

Отдельным видом являются колосниковые решетки охлаждаемой конструкции, или КРОК, устанавливаемые в водогрейных печах и котлах водяного отопления. Они изготавливаются из цельнолитых чугунных труб. Через специальные отверстия подается воздух, осыпая золу, при этом поддерживается температура до 1000 градусов раскаленного твердого топлива. Внутри трубок циркулирует теплоноситель, охлаждая их.

Правила выбора

Выбор подходящей модели колосника должен основываться на типе используемого топлива. От этого зависит размер решетки и вес, которые она должна выдерживать при загрузке дров в топку. Для дровяных печей и каминов применяются маленькие решетки, для угольных – большие. Минимальный колосниковый размер составляет 140х120 мм, максимальный – 800/900х200 мм. Оптимальным размером для сгорания дров является 140/330х120/252 мм, для угля – 350/300х205 мм.

При установке колосниковой решетки в топку камина или другой печи необходимо сделать выемки по ее периметру не менее 5 мм, поскольку металл при нагревании будет расширяться. Уступ, на который она будет устанавливаться, должен быть стесан. Если установка производится в кирпичный камин, решетка должна размещаться на уровне ниже дверцы на один кирпич, чтобы угли не выпадали из топки. После укладки пазы заполняются песком (без добавления цемента). Правильный монтаж колосника осуществляется при размещении решетки расширяющимися зазорами между прутьев книзу, а не вверх.

Не важно, какую форму и стоимость имеет колосник. О его качестве можно судить лишь по материалу, из которого он изготовлен, толщине прутьев решетки и размеру просветов между ними

Материалы и конфигурации колосниковых решеток

Для изготовления колосников для печи или котла используют чугун или жаропрочную сталь. Первый вариант предпочтительней и используется чаще всего, так как чугун служит практически вечно. Сталь, даже прочная, со временем может прогореть, особенно если топить углем. Как известно, температура сгорания угля самая высокая среди всех видов твердого топлива.

Решетка может иметь форму:

• плоской пластины;
• соединённых между собой круглых или профильных балок;
• металлической корзины.

Кроме этого, колосниковые решетки могут быть монолитными и наборными. Монолитные – это цельное изделие определённого размера. Иногда стандартные габариты не подходят и тогда используют наборные колосники для камина или печи, в которых главное подобрать длину элементов.

В то время, как сделать теплый пол под плитку лучше из пластиковый труб (водяной ТП).

Решетка может быть движимой. Такие изделия состоят из нескольких частей, которые приводятся в движение вручную, специальным рычагом. Есть два варианта движений: поступательные и вращательные. Благодаря движимым колосникам можно подать воздух в залежавшиеся слои топлива, что позволяет полностью выжечь его. Это на несколько процентов повышает КПД обогревательного оборудования.

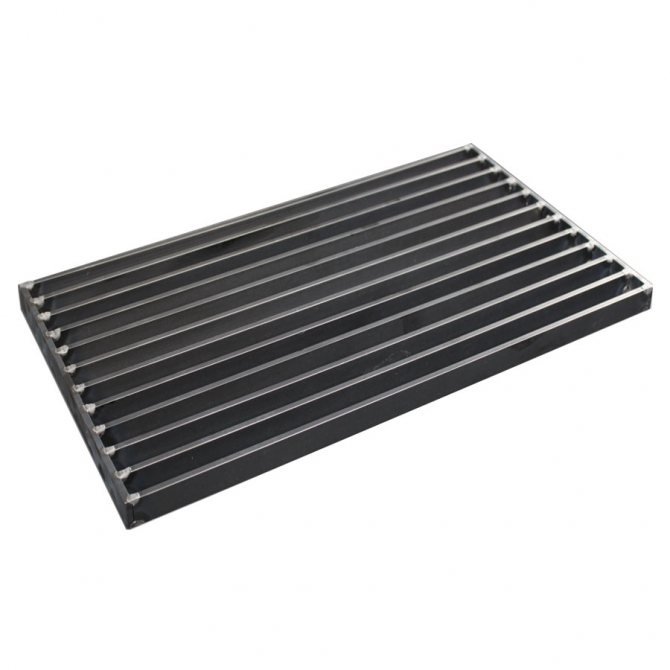

Как сделать колосники своими руками

Купив толстую чугунную решетку, вы можете быть уверены, что она прослужит вам столько же, сколько и печь. Но иногда случается и так, что стандартные размеры колосниковой решетки не подходят. И тогда ее нужно изготовить самостоятельно. В домашних условиях работать с чугуном невозможно, поэтому в качестве материала можно использовать только сталь. Лучше, конечно, если она будет жаропрочной, но не обязательно. Используя обычное железо нужно позаботиться, чтобы решетка была достаточно толстой.

В качестве исходного материала можно использовать:

• арматуру;
• уголок;
• толстостенные трубы малого диаметра;
• стальные полосы.

Прежде чем сделать колосники своими руками нужно снять размеры. После этого изготавливается рамка, на которую потом будут приварены параллельно идущие элементы. Главное, правильно подобрать расстояние между ними. С одной стороны, зола не должна забивать колосник, а воздух мог поступать в достаточном количестве. С другой стороны, угольки должны оставаться в топке до полного выгорания. Щели занимают не более 40% от всей площади решетки.

В частных домах часто устанавливают печи, котлы и камины, которые, несмотря на свое различие, имеют одну общую деталь – колосниковую решетку. Она может отличаться по своей форме, размеру и материалу, но предназначение ее во всех конструкциях остается неизменной.

Работоспособность печей, каминов и котлов, а также их эффективность во многом зависит от того, правильно ли изготовлен элемент, насколько точно он уложен в топочном отделении, а также от материала, из которого он сделан.

Установка колосника в печи

Монтируют колосники при устройстве печи и камина, но при необходимости ремонта или замены колосника в агрегате требуется сначала понять причины повреждения колосника, или его смещения, или падения. Посадочное гнездо для колосника должно обеспечить не только механическое удержание решетки, но и тепловые зазоры для компенсации линейных расширений детали. Габарит в 0,5 см по всему периметру решетки минимален, но защитит и кирпичную кладку от повреждений при расширениях металла решетки, и саму решетку от деформаций при нагреве. У кирпича и металла слишком разный коэффициент линейного теплового расширения, и компенсационный просвет обязателен. Кирпичное обрамление – ряд под колосниковую решетку – стесывают с образованием угла. Это упрощает монтаж решетки, а если будет необходимость – и разборку с заменой колосника. Также упрощается и очистка решеток.

В просвет между металлом решетки и кирпичом засыпают сухой песок, или песчано-глиняную смесь, но никогда не применяют для этой цели цемент и растворы с цементным вяжущим. Асбестовые шнуры для контурной прокладки применяются, уплотняя крепление и не препятствуя тепловым расширениям. По правилам устройства печей и каминов с открытыми топками колосники должны монтироваться в плоскости под топочными дверцами через ряд кирпича, чтобы предотвратить выпадение горящего топлива при открывании дверец печи. Укладывают колосники только одной стороной, и путать стороны недопустимо – многие модели решеток имеют сужение сечений перемычек, это отлично видно: треугольные или трапециевидные уровни решетки должны смотреть сужающимися сторонами вниз, к зольной камере.

Габариты колосников стандартны, и проекты печей составляют, опираясь на эти установки. Если печь сложная, нестандартная и требуется аналогичный колосник, то его собирают из балочных элементов или модульных решеток небольших размеров. Лучшим материалом для колосников служит серый чугун, на втором месте сталь. Выбор зависит от вида топлива, и даже в ассортименте чугунных колосников имеется деление на дровяную или угольную модель печи. Проще смонтировать монолитный плитный колосник, но наборный вариант дает не только расширение возможностей, но по мнению печников и прослужит дольше. И ремонтировать наборные колосники проще и дешевле, ведь иногда нужно заменить всего одну треснувшую перемычку, а в монолитном варианте это невозможно без замены всей решетки.

Самостоятельное изготовление стальных колосников возможно, хотя срок работы такой детали вряд ли будет большим. Но при учете стоимости качественных чугунных колосников смысл в такой работе есть – мастер всегда может сделать новый стальной колосник и заменить, это обойдется намного экономичней приобретения готовой модели.

Колосник для печи: варианты конструкций и правила замены

Чтобы правильно выбрать тактику ремонта колосниковой решетки необходимо понимать, как проводилась установка этого элемента в кирпичную кладку печи. Цельная отливка, как и наборная конструкция из отдельных колосников имеют свою специфику установки. Это касается, прежде всего, теплового зазора между металлом и кирпичом. И это касается кладки топки из шамотного огнеупорного кирпича.

Для нормального функционирования между металлом и кладкой делается зазор в 0,5-0,7 см. Чугун, как и любой другой металл при нагревании расширяется, и этих полсантиметра критически не хватает для нормального функционирования печи.

Второй момент заключается в том, что во время постройки решетка устанавливается в заранее подготовленные в кирпиче пазы. Это позволяет обеспечить надежную фиксацию металла. Пазы делаются достаточной глубины, так, чтобы верхняя часть решетки была на одном уровне с поверхностью кирпича, который формирует дно топки. Фиксация же самой решетки обычно не делается, поскольку и без того большая масса надежно фиксирует ее в конструкции. Впрочем, зафиксировать решетку можно песком или глиняно-песчаной смесью.

Наборная решетка из отдельных колосников обычно устанавливается с учетом теплового расширения металла, но при этом строго соблюдаются размеры пазов. При большом размере пазов колосники не будут держать форму. Многие печники прибегают к такому прием, как набор колосников в обойму. Для этого они применяют металлический профиль или профильную трубу, разрезанную вдоль центральной оси. Концы колосников заводятся в профиль, края профиля завариваются так, чтобы получилась простая, но одновременно жесткая конструкция.

Для фиксации решетки во время кладки обычно используется картон или отрезки ДВП. Перед первой топкой они просто вынимаются, оставляя зазор свободным.

Технические характеристики

Существует множество видов печей, отличающихся размерами, типом используемого топлива и другими характеристиками. Потому и колосники для них будут тоже разными. Что касается материала самой печи, то он на выбор непосредственно не влияет. Решётки ставятся и в кирпичные, и в стальные, и в чугунные устройства.

Вид конструкции

Решётки бывают:

• монолитные;
• наборные;
• охлаждаемые.

Монолитные — это цельные конструкции. Размеры подбираются в зависимости от глубины и ширины топочной камеры.

Выпускаются подходящие для всех стандартных размеров топок. Этот вариант наиболее прост в установке.

Наборный вариант составляется из отдельных элементов-прутьев. Он используется, если не подобрать стандартный, например, в печах не заводского производства.

Важно! Часто прутья имеют клиновидную форму. При установке их располагают более узкой частью вниз. Это увеличивает срок службы

Это увеличивает срок службы.

Охлаждаемые используются в системах с теплообменниками. Они сделаны из трубок, по которым проходит теплоноситель. Таким образом, сам колосник охлаждается, а общий КПД возрастает. Этот вариант чаще используется в твердотопливных котлах. Температура внутри камеры достигает 1000°С. Благодаря охлаждению материал выдерживает подобную тепловую нагрузку.

Форма

Колосники различаются по форме полотна. Разные типы используются в различных конструкциях. Выпускаются такие виды решеток:

• плоские;
• корзинные;
• подвижные;
• балочные.

Фото 1. Корзинный колосник, сделанный из чугуна. Подобный тип устройство обычно устанавливают в каминах.

Плоские (или плиточные) — самый распространённый вид. Они ставятся не только в печи, но и в котлы, работающие на твёрдом топливе, а также в камины. Имеют прямоугольную форму. Размеры стандартные, подбираются в зависимости от габаритов топливной камеры.

У корзинных загнутые кверху края, из-за чего вся конструкция формой напоминает корзину. Такие конструкции ставятся в печи открытого типа, предназначенные для приготовления пищи. Поскольку подобные печи в настоящее время встречаются редко, и детали к ним также не слишком распространены.

Подвижные колосники устанавливаются в печах длительного горения, где требуется регулировать приток воздуха. Конструкция предусматривает возможность изменения ширины зазоров. Имеют несколько секций и вал, благодаря которому происходит перемещение. Оси вращения могут быть горизонтальными или вертикальными. Дополнительное достоинство — большее удобство при чистке.

Балочные состоят из отдельных перекладин (балок), которые бывают одинарными и двойными. Они, как правило, используются в печах нестандартного размера.

Размер

Габариты изделия зависят от двух параметров:

• размеров топочной камеры печи;
• вида используемого топлива.

В оборудовании, работающем на дровах, торфе и топливных брикетах, чаще всего используется ширина в 150-350 мм (с шагом в 50 мм).

Глубина, как правило, составляет 180 или 250 мм. Наибольшие возможные размеры стандартных моделей — 900х800 мм.

При сгорании угля образуется больше вредных веществ. Поэтому и размеры решётки должны быть больше, от 300-350 мм по обеим сторонам.

В любом случае по краям оставляют зазоры не менее 5 мм. Они служат для компенсации расширения при нагреве.

Внимание! При выборе размера учитывается и вес одной закладки топлива. Габариты, в особенности толщина, подбирается таким образом, чтобы выдержать эту нагрузку

Классификация колосниковой решетки

Чугунные колосники для печей были и сейчас являются лучшим вариантом. Сталь менее устойчива к такому режиму работы и не в состоянии аккумулировать тепло, как это делает чугун. Поэтому несмотря на тяжесть материала, именно чугунные дровяные печи – Harvia, например, и колосниковые решетки из чугуна считаются лучшими. Причем касается это моделей и для бани, и для отопления жилого помещения.

Однако такая классификация существует:

• стальные решетки – более легкие. При умении обращаться со сварочным аппаратом могут изготавливаться своими руками – для банной конструкции, например. Однако материал быстрее прогорает, так как менее стоек к химически агрессивным веществам.
• чугунные колосники для банных печей или других конструкций куда устойчивее, а, значит, отличаются длительным сроком эксплуатации.

Другая классификация приспособлений связана с типом устройства.

• Неподвижные – обычно представляют собой решетку с разными размерами под разный тип конструкции. Это элемент не меняет своих параметров и не передвигается. Различают несколько видов решетки:
  • плиточные плоские – решетчатый плоский прямоугольник. Это самый популярный вариант и используется для любых банных дровяных печей, твердотопливных отопительных котлов, каминов и так далее. На фото – модель Harvia.
  • корзинные – предназначены для отрытых топок и изначально разрабатывались для готовки пищи. Таким приспособлением больше не пользуются, да и открытых очагов почти нет, так что и популярность этой модели невелика;
  • балочные – по виду напоминают строительную балку. Решетку из них собирают своими руками, выбрав подходящие размер и количество. Это лучший способ для топок нестандартных размеров.
• Подвижные решетки в быту встречаются крайне редко, так как рассчитаны на аппараты длительного нагрева. Состоит такой элемент из нескольких решеток и вала. При смене угла изменяется и величина просвета, что позволяет эффективно регулировать нагрев. По величине угла поворота устройства делят на качающиеся и полноповоротные.

К этой же категории относят цепной колосник: его элементы соединены цепями. Однако на практике он встречается крайне редко, так как не обеспечивает полное сгорание.

Как установить колосниковую решетку

Для выбора соответствующего приспособления наиболее важными оказываются размеры колосников для печи, а не ее назначение – для бани или жилой комнаты. Причем здесь важны как габариты самой печной конструкции, так и тип топлива.

Так, для угля решетка должна быть массивнее, поскольку вес каменного топлива выше, в то время как для дровяной можно подобрать модель полегче.

Стоит обратить внимание и на общее количество просветов – не менее 40%, иначе воздух будет проходить плохо, а накапливающаяся зола не будет ссыпаться в зольник

Сам процесс монтажа крайне прост.

• Колосники печей своими руками укладываются на каменный выступ, сформированный из кирпича при кладке, или привариваются к стенкам корпуса банной железной модели.
• Зазор между кирпичом и чугуном доложен быть не менее 5 мм. В стальной конструкции для бани в этом нужды нет, поскольку теплопроводность металлов намного ближе.
• Как правило, чугунная решетка размещается на 1–2 ряда ниже топочной дверцы, чтобы предупредить выпадение угольков.
• После укладки зазор засыпает песком – он будет компенсировать расширение металла при нагревании.

На виде представлен процесс монтажа колосниковой решетки.

• Отопительные печи Везувий
• Кладка русской печи с лежанкой
• Правила установки печи в деревянном доме
• Электропечь для сауны и бани: от выбора до установки

Функции колосников и конструктивные отличия

Чтобы растопить печь, большого умения не требуется. Гораздо сложнее поддерживать в ней огонь. Для нормального горения необходимо обеспечить приток воздуха. При закрытой дверце топки это сделать невозможно. Но для того, чтобы воздух, все-таки, поступал в топочную камеру, делают дополнительную камеру – поддувало – расположенную под топкой. Эти две камеры разделяет колосниковая решетка, препятствующая падению топлива вниз.

Основные функции колосников

Печные колосники представляют собой металлические прутья (чаще всего — чугунные) различной длины, что позволяет подобрать их по габаритам топки. Колосник чугунный для печи в сечении имеет клиновидную или трапецеидальную форму.

Укладываются такие элементы в решетку широкой стороной вверх. Этим облегчается доступ воздуха снизу к очагу горения, а зола через промежутки между колосниками свободно падает в поддувало.

Колосниковая решетка, являясь одним из важнейших элементов любой печи, выполняет следующие функции:

• делит топочную камеру на две части – топку и поддувало;
• в топке может размещаться топливо для предварительной сушки;
• равномерно распределяет воздушный поток из поддувала;
• обеспечивает нормальную тягу;
• во взаимодействии с дверцей поддувала позволяет регулировать пламя в камере горения.

Колосниковая решетка для печи – функции

Конструктивные отличия

Колосники работают в зоне высоких температур и подвержены окисляющему воздействию кислорода. Материал, из которого изготавливается колосниковая конструкция, должен длительное время выдерживать эти агрессивные воздействия. Наиболее подходящим материалом для этих целей является чугун, поскольку только он может работать в таких условиях. Именно из него изготавливаются практически все составные элементы колосниковых решеток.

Поскольку конструкции и габариты печей могут быть различными, то и конструкции колосниковых решеток различаются между собой. Различают такие колосниковые конструкции:

• цельнолитые;
• составные;
• неподвижные (плиточные плоские, корзинные, балочные);
• подвижные (полноповоротные, качающиеся, цепные);
• охлаждаемые.

Колосниковые конструкции

Колосник своими руками: материалы, конструкция, этапы работ

Как уже говорилось, колосник для печи своими руками легче и проще сделать из стали. Вариантов здесь несколько. Разница заключается лишь в том, для каких целей необходимо сделать решетку. Для небольших печей, которые в основном применяются для периодического отопления помещений, например, для буржуйки можно использовать строительную арматуру диаметром 10-12 мм

А вот для капитальных печей отопительных или отопительно-варочных лучше обратить внимание на два варианта – из конструкционной арматуры или из уголков

Преимущество стальной арматуры заключается в доступности этого материала, возможности использования уже бывших в употреблении отрезков. К тому же стальная арматура больше подходит для колосников, она не так быстро прогорает, да и от температурного воздействия она не сильно деформируется. С другой стороны для сборки этого элемента необходимо использовать арматуру большого диаметра – 16,18 или даже 20 мм. Это дает возможность продлить срок эксплуатации решетки.

Использование  стальных уголков дает возможность быстро заменить вышедший элемент, они не столь дороги, как другие виды проката, да и по своей конструкции они способны выдержать большее количество циклов нагрева-остывания, чем профильная труба или пруток.

Технология изготовления довольно проста. Чтобы собрать конструкцию из стальной арматуры рекомендуется сделать сначала простые расчеты. Сначала необходимо вычислить геометрические размеры решетки

Здесь берется во внимание длина, ширина и высота изделия. При этом высота играет не меньшую роль, чем длина и ширина, несовпадение высоты с параметром чугунного литья не позволит правильно установить решетку на место

Слишком маленькая высота будет мешать правильной загрузке топлива, а слишком большая подымет колосники над поверхностью кирпичей, и таким образом, создаст пространство, в котором будет скапливаться зола и несгоревшее топливо.

Следующим этапом необходимо вычислить площадь решетки. Далее, проводится вычисление количества прутьев. Сначала вычисляется 40% от площади, примерно столько занимают промежутки между прутьями. А дальше делается расчет количества прутьев. При расчете рекомендуется округлять получившиеся значения, необязательно строго придерживаться показателя 40%, ничего страшного не будет, если промежутки будут составлять и 35 или 45% от площади решетки.

Этап практической работы начинается с заготовки материала для работы – сначала делается нарезка прутьев, здесь требуется точность и аккуратность. После этого делается шаблон для сборки, на отрезке доски делается разметка, и просто забиваются гвозди, чтобы зафиксировать отрезки арматуры. После проверки правильности выкладки электросваркой делает соединение всех элементов в одну конструкцию. Сначала делается прихватка несколькими точками, а потом окончательно провариваются все швы по всей окружности.

По окончании делается проверка получившейся конструкции во всех плоскостях, делается это на ровной поверхности при помощи слесарного уголка – все углы должны быть правильными, сама решетка должна быть в одной плоскости. Без изгибов и деформаций.

Как монтируется и работает колосник

Местом установки чугунной колосниковой решетки для печей РД-3 выступает нижний участок камеры сгорания топлива. Между кирпичной стенкой и срезом колосника должна оставаться минимальная щель: в нее засыпается песок. Она выполняет роль компенсационного шва, нивелируя температурное расширение, которое происходит с чугунным элементом. Благодаря этому кирпичная кладка получает защиту от разрушения.

Дрова загружают в топливное отделение поверх чугунной решетки горкой и поджигают. РД-3 демонстрирует высокую стойкость по отношению к разрушительному воздействию нагревания, продуктов горения и кислорода. Это обеспечивает ему достаточно длинную службу, с полным сохранением всех эксплуатационных характеристик.

Конструкция колосниковой решетки

Размер колосника зависит от топлива, которое будет применяться в дальнейшем. Для использования в быту рекомендуются конструкции двух вариантов – цельные и составные.

Первый вариант состоит из литой решетки из чугуна, которая подбирается по размеру топочного отделения. Второй тип собирается из отдельных элементов.

Размер составного колосника определяют так же, как и цельный, по размерам топки. Помимо видового различия, устройства делятся и по функциональным функциям.

Конструкция чугунной решетки бывает двух видов: полноповоротной и качающейся. В первом случае элементы имеют способность поворачиваться горизонтально на 180 градусов, что позволяет сбрасывать золу и шлак.

Такая конструкция предполагает проточку в топочном отделе для дополнительных отверстий. Изготовить полноповоротную систему в домашних условиях крайне сложно.

Во второй конструкции элементы имеют колыбельные элементы движения, вращение происходит вокруг под углом 30 градусов. Эта система имеет способность разрыхлять скопившийся шлак.

По конструкции колосник бывает цепным и трубным. В первом случае модель напоминает ленточный конвейер. Во втором, выполняется из труб, имеет функцию охлаждения.

Охлаждаемая колосниковая решетка состоит из литого змеевика, который изготовляется из чугуна. Такой вид применяется в системе водяного отопления и трубного водоснабжения. Внутри охлаждаемого колосникового устройства циркулирует теплоноситель. Охлаждение применяется при горении угля, так как его температура составляет тысячу градусов.

Обзор колосников для каминов и печей

Современные дровяные печи мало похожи на свои старинные аналоги как снаружи, так и внутренней конструкцией. Они отличаются меньшими размерами, высокой тепловой продуктивностью, а в топочной части уже традиционной деталью стали колосники для печей. Не всем горожанам известно, что такое колосник, хотя различные каменки, очаги, буржуйки и камины делаются частыми атрибутами в загородном доме или на даче.

Колосник – это чугунная решетка для печи, разделяющая топку и зольное отделение, и служащая для укладки твердого топлива (дров, угля, брикетов). Сквозь щели поступает кислород из поддувала, усиливая тем самым горение и повышая продуктивность. Дрова и уголь сгорают с минимальным остатком, а зола и пепел осыпаются в зольник.

Не каждый металл годится на колосники для каминов и печей, ведь решетка испытывает разрушительное воздействие высокой температуры и кислорода и постепенно сгорает. Лучшим и надежным материалом является чугун, который используется также для изготовления фурнитуры: дверок, задвижек, декоративных элементов.

Разновидности чугунных колосников

Они бывают четырех видов:

• плиточные плоские;
• балочные;
• корзинные;
• подвижная решетка.

1. Плиточные модели представляют собой прямоугольную решетку стандартного размера, применяются в печах, каминах и котлах. Это популярная форма, широко распространенная в готовых металлических печах.

2. Балочные колосники – наборная конструкция из чугунных реек, одинарных или отлитых попарно. Они хороши для нестандартных топок самодельных очагов, нужно лишь учитывать стандартную длину конструкций при формировании монтажной площадки. Балки должны свободно ложиться и выниматься из топки, а зазор на расширение быть не менее 5 мм, иначе неизбежна деформация металла и повреждение кладки.

3. Корзинный тип раньше применялся в открытых топках старинных кухонных очагов, но сейчас они стали неактуальны.

4. Подвижная колосниковая конструкция используется в отопительных печах длительного горения. На ней можно регулировать ширину зазоров, осуществляя тем самым прочистку печи.

Подбор решеток для разного топлива

Для долгой и надежной службы колосниковую решетку необходимо подбирать, исходя из вида применяемого топлива. Для дров и брикетов используют колосники 330 х 252, 300 х 252, 250 х 252, 250 х 180, 140 х 180, 140 х 120 мм. Для угля они должны быть 350 х 205 или 300 х 205 мм, что связано с большим количеством вредных продуктов горения, которые он выделяет.

Важно, чтобы толщина прутьев выдерживала максимальный вес, а общая площадь просветов составляла 40 % от всей поверхности плиты. Это касается и наборных балочных колосников, и плит промышленного литья

Без достаточной вентилирующей способности решетки печь будет плохо гореть и в ней могут скапливаться газы. При чрезмерных зазорах мелкие уголья осыпаются в зольник, не успев перегореть, что повысит расход топлива.

Ассортимент и цены

Купить колосники из чугуна для дровяной печи можно в фирменных магазинах печных фирм, где всегда есть широкий выбор, а материал используется качественный. Ориентируйтесь на стоимость и вес товара. Слишком легкие и дешевые изделия не бывают чугунными.

Как правило, жаропрочную фурнитуру отливают из марки СЧ 15 (20), она имеет оптимальную жаропрочность. Стальные колосники дешевле, но они со временем деформируются и приходят в негодность. Удачным решением будет балка с ребристой поверхностью, уменьшающая контакт горячего топлива с металлом. Такая конструкция продлевает срок эксплуатации.
