Смесительный узел для теплого пола: что такое коллектор и как правильно его подключить?

Как собрать коллектор своими руками

Напрямую подключить теплый пол своими руками к котлу невозможно. Для этого нужен коллектор с вентилями. Он устанавливается в шкаф, а от него начинается разводка трубопроводов. К коллектору обеспечивается доступ только одного человека, который будет обслуживать систему.

Ассортимент коллекторов в магазинах довольно большой, но часто трудно выбрать подходящий для своей системы отопления. Кроме того, распределительный прибор нужен на каждом этаже частного дома, что приводит к значительному росту расходов. Самодельный коллектор для теплого пола является правильным решением, позволяющим сэкономить значительную долю средств.

Подключение

Поскольку у отопления есть подающая и возвратная ветки, коллектор должен состоять из подключенных к ним двух гребенок. В местах соединений устраиваются ответвления для слива воды и удаления воздуха из труб.

Коллектор собирается по числу подключаемых петель. На каждом выходе, расположенном сверху или снизу гребенки, устанавливаются краны, обеспечивающие отключение отдельных контуров при работающем остальном отоплении. Расстояние между ними рекомендуется сделать 10-20 см.

Изготовление коллектора

Перед тем как собрать коллектор для теплого пола надо разобраться с назначением каждого элемента. Гребенки рекомендуется делать своими руками из трубы квадратного сечения. К ним привариваются круглые патрубки с резьбой для подключения к котлу и к контурам. Для этого сначала делается разметка, потом высверливаются отверстия, а затем крепятся патрубки. Все места соединений тщательно обвариваются. На одном из торцов делается заглушка.

Окалину сбивают, коллектор зачищают и красят масляными составами. На рис. ниже изображен простой коллектор на 3 петли. В красный цвет покрашены гребенка и трубы подачи теплоносителя из котла, а синим – обратные, по которым охлажденная вода поступает на подогрев.

Распределительный коллектор, сделанный своими руками

Сверху на гребенках подключаются воздухоотводчики, а в нижней части устанавливаются заглушки для сброса шлама. Каждый контур можно перекрыть вентилями, которые также служат для регулирования температуры и давления.

Распределительный коллектор предназначен для управления небольшой системой, служащей дополнительным отоплением. Он будет значительно сложнее, если его использовать для системы основного отопления в большом доме.  Сборка коллектора из полипропиленовых труб намного проще, но таким образом изготавливаются простейшие модели.

Коллектор своими руками из полипропиленовых труб

Сборка коллекторного узла

Коллектор теплого пола содержит приспособления, обеспечивающие эффективную работу системы. На каждом контуре обязательно должны быть управляющие вентили. Для сложной системы целесообразно установить автоматические регулировочные клапаны.

Обычно они работают в постоянном режиме, расход теплоносителя изменяется только на главном подающем входе. Для площади дома до 200 м ² используют двухходовые клапаны. Их преимуществом является плавная регулировка. Клапаны часто забиваются. Поэтому их устанавливают на разъемных муфтах («американках»), чтобы можно было снимать для чистки.

Более сложным устройством является трехходовой клапан. Он обеспечивает смешивание потоков прямой и обратной подачи воды, поддерживая на выходе заданную температуру. Внутри него расположена подвижная перегородка, регулирующая подачу воды из двух входных труб. Устройство используется во всех сложных системах с автоматическим регулированием работы большого количества контуров. Его достоинством является значительная пропускная способность.

При малейшем повороте крана температурный режим системы изменяется. Регулировка может быть ручной и автоматической. Трехходовой кран часто совмещают с сервоприводом, работающим от датчика температуры воздуха на улице. При изменении погоды температура в помещениях поддерживается постоянной. Как только происходит похолодание, сигнал от датчика погоды поступает в блок управления и температура теплоносителя повышается.

Критерии выбора

Выбирая распределительный коллектор отопления для системы напольного обогрева, необходимо заранее знать, сколько контуров планируется подключить. Рекомендуется выбрать устройства с запасом на один-два выхода, чтобы иметь возможность скорректировать проект системы и разбить протяжённый контур на две ветки либо подключить дополнительное оборудование (манометр, термометр). На один коллектор можно подключить не более девяти петель, если контуров больше, устанавливают два и более распределительных блока.

Максимальный размер гребёнкиИсточник sgon24.ru

Далее следует обратить внимание на материал изготовления гребёнки. Надёжными и долговечными являются корпуса из нержавеющей стали, хромированной или никелированной латуни, бронзы

Рекомендуется отдать предпочтение изделиям, изготовленным по российским ГОСТам, или продукции известных производителей, имеющей сертификат соответствия европейским стандартам. Каждую гребёнку следует внимательно осмотреть для выявления возможных изъянов – трещин, коррозии, дефектов поверхности.

В список надёжных марок входят: Kermi, Valtec, Rehau, Valliant, Rossini, FIV. При покупке фирменных изделий желательно брать готовые укомплектованные коллекторные блоки, чтобы не переплачивать за отдельные детали и избежать проблем, связанных с несовместимостью элементов от разных производителей.

Видео описание

Популярные виды коллекторов, различия показаны в видео:

Сборка и монтаж

Шкаф с коллекторным блоком рекомендуется установить с таким расчётом, чтобы петли тёплого пола были примерно одной длины. Если распределяющее устройство располагается выше уровня отопительного контура, воздух из системы будет автоматически удаляться через воздухоотводчик. В случае, когда шкаф планируется спрятать в подвал или поставить на этаж ниже, придётся на каждый контур поставить по воздухоотводчику в комплекте с шаровым отсечным краном, а также на обратке.

При сборке коллекторного блока обратите внимание на герметичность соединений. Если в комплекте с оборудованием нет уплотнительных резиновых колец, резьбу уплотняют подмоткой.. Далее выполняется монтаж коллектора тёплого пола в специальный шкаф

Направляющие, оснащённые болтами и гайками для крепления гребёнок, перемещают в соответствии с их длиной. Если коллекторный блок монтируется без шкафа, используют хомуты с дюбелями или кронштейны. На этом же этапе при необходимости монтируют смесительный узел, устанавливают циркуляционный насос для тёплого пола. В заключении подсоединяют контуры, проводят опрессовку системы.

Далее выполняется монтаж коллектора тёплого пола в специальный шкаф. Направляющие, оснащённые болтами и гайками для крепления гребёнок, перемещают в соответствии с их длиной. Если коллекторный блок монтируется без шкафа, используют хомуты с дюбелями или кронштейны. На этом же этапе при необходимости монтируют смесительный узел, устанавливают циркуляционный насос для тёплого пола. В заключении подсоединяют контуры, проводят опрессовку системы.

Видео описание

Как происходит монтаж коллектора, подключение контуров вы увидите в видео:

Коротко о главном

Оснащение коллекторного блока должно соответствовать требованиям к функциональности системы. Коллекторное устройство обеспечивает равномерный нагрев отопительных элементов и постоянную температуру в помещении. Изготавливается из следующих материалов: полипропилена, латуни и стали.

Состоит коллектор из системы, к которой подключают резьбовые элементы, фитинги или регулировочные вентили. Монтаж коллектора производится в специальный шкаф или же применяют кронштейны.

Наряду с ним используют смесительный узел.

Долговечность гребёнок напрямую зависит от материала и качества изготовления. Можно приобрести готовый укомплектованный распределительный блок или самостоятельно смонтировать его из отдельных элементов.

Типы коллектора

Устройства для распределения теплоносителя в системе теплого пола выпускают различных видов. Отличаются коллекторы по способу регулировки, материалу изготовления и техническим параметрам. Согласно таким показателям выделяют несколько основных типов распределителей.

С ручной регулировкой

Такой прибор имеет невысокую стоимость, поэтому его устанавливают в основном те, кто хочет сэкономить на оборудовании.  С помощью такого коллектора регулировка температуры жидкости в системе обогрева пола происходит в смесительном узле. При этом для каждой отдельной ветки подача теплоносителя проводится один раз ручной настройкой.  Дальнейший рабочий процесс после установки параметров система осуществляет самостоятельно.

Схема коллектора теплого пола

Коллекторы с ручным управлением в основном используют для теплого пола, который является дополнительным оборудованием к основному отоплению. Хорошие характеристики имеют такие распределители, изготовленные из латуни.

Без регулировки

Устройство такого типа считается самым бюджетным вариантом. Прибор не имеет никаких регулировочных приспособлений. Распределение теплоносителя в коллекторе такого типа осуществляется системой в гидравлическом режиме.

Для эффективной работы теплого пола данное устройство совершенно не подходит. Установка коллектора без регулировки может стать причиной сбоя всей системы.

С регулировкой автоматического типа

Такой вид распределителя широко используется для многих систем теплого полового покрытия. Управление теплоносителем происходит встроенных автоматических и контрольных элементов, а также различных датчиков.

При установке такого прибора требуется качественная его настройка. Стоимость коллектора с автоматическим управлением значительно выше распределителей простого типа. Но такие затраты оправданы так как с помощью такого прибора можно без проблем постоянно поддерживать комфортный температурный режим в помещении.

Распределитель с расходомерами

В конструкцию коллектора входят указатели расхода, которые позволяют осуществлять контроль объема теплоносителя используемого для поддержки установленного температурного режима. При этом распределитель выполняет также основные свои функции.

За счет дополнительно установленных отсечных клапанов контроль расхода жидкости можно осуществлять для каждой отдельной ветки. Несмотря на высокие технические характеристики распределителей данного типа стоимость их сравнительно невысокая.

Обустройство насосно-смесительного узла

Каждый производитель предлагает свои конструктивные решения смесителей для тёплых полов. Однако готовые узлы, особенно импортные, достаточно дорогие, тогда как собрать такое устройство можно самостоятельно из отдельных элементов. Как сделать такой бюджетный вариант, мы расскажем далее, взяв за основу вариант с трёхходовым клапаном.

Элементы для сборки

Приобретаете все компоненты, необходимые для сборки узла.

Что требуется для сборки смесительного узла

Основные детали для контура в помещении площадью 20 м кв.:

• циркуляционный насос мощностью 15/4;
• два терморегулируемых коллектора;
• смесительный клапан;
• два обратных клапана;
• фитинги с накидной гайкой (обычно 16х2);
• муфты с переходом на наружный и внутренний радиус;
• сантехнический лён для уплотнения соединений;
• силиконовый герметик Unipak.

Коллектор теплого пола

Размеры соединительной арматуры подбираются в соответствии с мощностью системы и диаметра трубопровода.

Таблица. Пошаговая инструкция по сборке.

Шаги, фото
Описание действий

Шаг 1

На смесительном клапане есть стрелка, которая показывает направление движения теплоносителя. С той стороны, где она красная, должен быть вход трубы с горячей водой.

Шаг 2

Снизу находится вход обратки.

Шаг 3

Берёте переходную муфту, отделяете небольшую прядь льна и наматываете его на резьбу насухую. Форма намотки значения не имеет, попадать по шагу резьбы необязательно.

Шаг 4

Затем выдавливаете поверх льна немного герметика и пальцем распределяете его по всей окружности резьбы. Старайтесь это делать аккуратно, чтобы герметик не попал внутрь муфты.

Шаг 5

Прикручиваете переходник к смесительному клапану с той стороны, откуда будет выходить вода для контура пола.

Шаг 6

Чтобы затянуть соединение, можно воспользоваться вставленными внутрь втулки пассатижами. Выдавленные при этом излишки герметика следует убрать салфеткой.

Шаг 7

Аналогично с противоположной стороны (откуда будет заходить горячая вода) с помощью переходника с двухсторонней резьбой к смесительному тройнику присоединяется обратный клапан. Соединение хорошо затягиваете разводным ключом и снова протираете насухо.

Шаг 8

После того как втулка будет хорошо затянута, прикручиваете сам клапан

Его очень важно правильно поставить. Ориентируйтесь по стрелочке на корпусе, которая показывает направление движения воды.

Шаг 9

Обратный клапан будет стоять в нижней части смесителя – там, где в него будет заходить остывшая вода из обратного трубопровода.

Шаг 10

К обратному клапану присоединяется тройник с вентилем, через который коллектор будет сообщаться со смесителем.

Шаг 11

Сам смесительный узел уже собран

Теперь нужно присоединить к нему остальное. Сначала насос, предварительно установив на соединение резиновую прокладку.

Шаг 12

Насос будет находиться слева, на выходе из смесителя.

Шаг 13

Снизу к тройнику через угловой переходник присоединяется коллектор.

Шаг 14

На выходное отверстие насоса навинчивается фитинг. В данном случае он полипропиленовый, но может быть и любой другой. Главное – качественно выполнить соединение.

Шаг 15

Для того чтобы потом можно было закрепить узел на стене и обеспечить коллектору отступ для прохождения под ним трубы обратки, воспользуйтесь сантехническим хомутом. Обычно он крепится на шпильку, но в данном случае мастер отрезал 2 см от пропиленовой трубы, чтобы воспользоваться ею как подставкой.

Шаг 16

Гайка хомута как раз идеально входит в отверстие трубки.

Шаг 17

Устанавливаете хомуты. В данном случае их будет три: под коллектором обратки, под полипропиленовым фитингом слева от насоса и справа, под вентилем на входе горячей воды.

Шаг 18

Когда вы покупаете узел в сборе от производителя, в комплекте есть специальный экран, на который он устанавливается. Так как мы собираем его сами, в качестве экрана можно использовать кусок листа OSB, вырезанного по нужному размеру. Поставьте на него собранный узел, подложите в нужных местах хомуты с подставками и обрисуйте их контуры, чтобы было видно, где выполнять крепления.

Шаг 19

Теперь коллектор нужно снять и закрепить хомуты к панели.

Шаг 20

Для этого в них по центру нужно просверлить тонкие отверстия, и саморезами прикрутить к плите.

Шаг 21

Когда смесительный узел будет установлен на штатное место и зафиксированным хомутами, останется только присоединить к нему со стороны насоса коллектор тёплого пола.
Примечание! В данном случае мастер собирает эту часть конструкции из полипропилена, но так как у вас наверняка нет для него специального паяльника, можно использовать соединительную арматуру из латуни.

Как выглядит собранный смесительный узел

В конечном итоге смесительный узел ручной сборки будет выглядеть так, как показано на фото, и мы очень надеемся, что у вас всё получилось.

Принцип работы коллектора

Обогрев пола происходит следующим путём: поступающая по трубам вода отдаёт тепло в окружающее пространство. Тёплый пол может быть основной отопительной системой в доме и вспомогательной. При этом коллектор – эргономичный прибор, эксплуатация которого не требует особых знаний и подготовки. Работа при таком способе обогрева помещения организовывается следующим образом:

• теплоноситель с температурой 60–80 градусов поступает от источника теплоснабжения через термостатический клапан в коллектор.
• от распределителя поступает такой же поток теплоносителя, что и от термостатического клапана. Разница только в температуре обратки ­ она ниже температуры поступающей жидкости.

• клапан оборудован специальной головкой, регулирующей температурный показатель от 20 до 70 градусов.
• в подающий коллектор, расположенный внизу, прибывает теплоноситель, который уже немного охладился. Небольшая часть воды проникает в распределитель, а потом реверсируется в первичный контур.
• смешавшиеся 2 потока подаются на смесительный насос, а после ­ распределяются по секторам циркуляционной системы.
• по той причине, что выполнить контуры одинаковой длины и с одинаковой отопительной нагрузкой не представляется возможным, необходима балансировка термостатического клапана. Если же оставить трубы разными, то вода из длинной трубы будет значительно отличаться от жидкости из короткой трубы (в длинной холоднее). Баланс достигается при настройке желаемой температуры подачи жидкости и регулировке головки.
• расходомеры отвечают за корректировку отопительных контуров. Они задают уровень потока воды через контур. Также настройка системы отопления происходит при помощи расходометров. Общее устройство коллектора выглядит так:

Функциональные основы и базовые разновидности коллекторов

Схема работы коллектора для теплого пола достаточно проста. Теплоноситель от котла отопления поступает в подающий распределитель. Его рекомендуют размещать сверху (над возвратной гребенкой), однако, в зависимости от местных монтажных особенностей, а также разновидности подключаемого смесительного узла, он может устанавливаться и внизу. Корпус коллектора имеет от двух и более ответвлений, оборудованных соответствующей запорно-регулирующей арматурой. По каждой из веток теплоноситель перенаправляется в определенные трубопроводы ТП. Выходной конец трубной петли замыкается на возвратной гребенке, направляющей собранный общий поток к котлу отопления.

Очевидно, что в самом простом случае коллектор для водяного теплого пола представляет собой кусок трубы с неким количеством резьбовых отводов. Однако, в зависимости от того какую конечную комплектацию он получит, сложность его сборки, настройки и стоимость могут изменяться в разы. Рассмотрим для начала наиболее популярные базовые модели распределителей для водяного ТП.

С фитингами для подключения контуров

Одной из самых бюджетных, но полностью готовой к использованию является гребенка с входной/выходной резьбами и фитингами для подсоединения металлопластиковых или труб из цельносшитого полиэтилена. Одна из таких моделей изображена на фото ниже.

Рисунок 2.

С интегрированными кранами

В минимальной комплектации можно также встретить коллектор на теплый пол оборудованный двухходовыми шаровыми кранами (Рис. 3). Такие устройства не предусматривают поконтурную регулировку – они рассчитаны только включить или выключить отдельные отопительные ветки.  Учитывая, что система теплый пол приобретается и устанавливается для повышения комфорта проживающих, который обеспечивается точной подстройкой системы, целесообразность использования таких гребёнок имеет сугубо выборочный характер. На фото представлен подобный коллектор на три контура с интегрированными двухходовыми шаровыми кранами.

Приобретая указанные бюджетные варианты распределителей, следует учитывать, что их использование требует фундаментальных знаний, а также большого опыта в монтаже систем отопления. Кроме того, закупочная экономия является довольно условной, так как всё дополнительное оборудование придется докупать отдельно. Практически упрощенные коллектора для теплого водяного пола без доработки подходят только для вспомогательных систем на одну-две петли небольшой протяженности. Годятся они и для нескольких контуров, но имеющих идентичные тепловые и гидравлические характеристики. Ведь конструкции таких гребенок не предоставляет технической возможности установки контрольно-регулирующего оборудования непосредственно на каждую ветку.

Рисунок 3.

С регулировочными вентилями

Следующий уровень, как по стоимости, так и по функциональности – это распределительный коллектор для тёплого пола с регулировочными вентилями. Такие устройства, эксплуатируясь в ручном режиме, уже могут обеспечить настройку интенсивности подачи теплоносителя по отдельным отопительным контурам. Для них в большинстве случаев существует техническая возможность установки на них вместо ручных вентилей исполнительные устройства с сервоприводами. Приводы могут подключаться либо непосредственно к электронным термодатчикам, установленным в помещениях, либо к центральному программируемому устройству контроля. На рисунке 4 показан пример гребенки с регулировочными вентилями.

Рисунок 4.

 Сборка из подающего и обратного коллекторов

К эконом варианту коллектора для теплого водяного пола относятся также и спаренные сборки из подающего и обратного распределителей (Рис. 5). В них уже могут быть предусмотрены дополнительные монтажные отверстия или установлены краны Маевского, группы безопасности, быстроразъемные резьбовые «американки» для удобства подключения к первичным контурам отопления или смесительному узлу.

Рисунок 5.

Оборудование для теплого пола

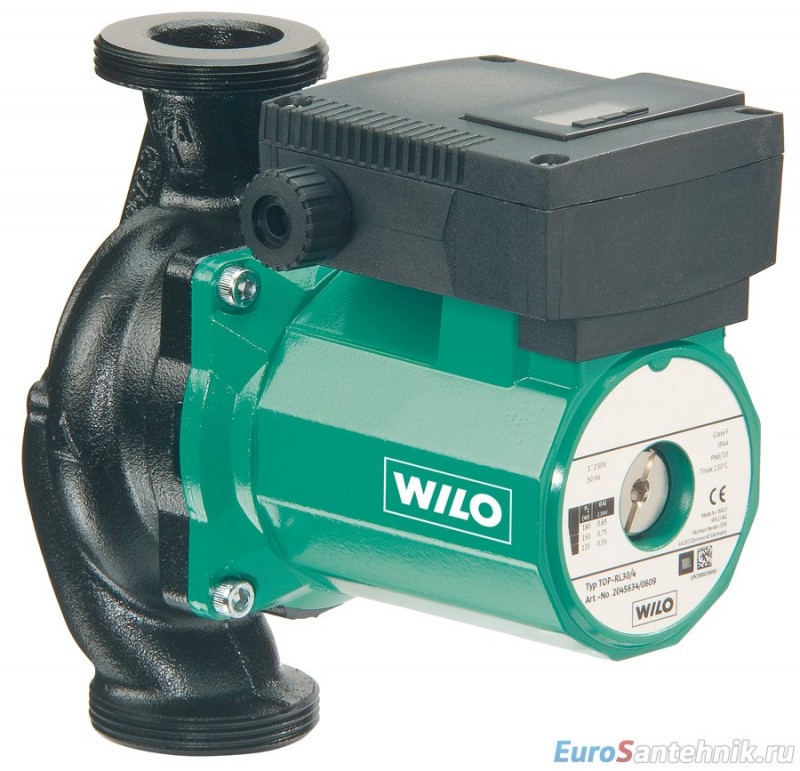

Циркуляционный насос предназначен для обеспечения циркуляции жидкости по замкнутому контуру, а также рециркуляции. Для систем отопления «теплый пол» они имеют небольшую мощность.

Терморегулятор предназначен для автоматического регулирования отопительного оборудования. Они могут быть не программируемыми и программируемыми. Первые проще и дешевле, но не всегда удобны. Принцип действия состоит в том, что задается определенное значение температуры, и терморегулятор ее поддерживает постоянно, до выключения прибора. Таким образом, заданная температура будет поддерживаться круглые сутки, что не экономично. Если же отключить прибор, например, на ночь, то, чтобы затем пол нагрелся до требуемой температуры, понадобится некоторое время, а это не всегда удобно. Второй же вариант терморегуляторов отличается тем, что работает по заданному вами расписанию. И будет работать так до тех пор, пока вы не внесете коррективы в программу.

Смесительный клапан предназначен для смешивания носителей с разной температурой до получения требуемой. Подбирается в зависимости от площади помещения и может быть двух или трехходовым.

Коллектор для водяного теплого пола предназначен для транспортировки теплоносителя по контурам, расположенным в одном или нескольких помещениях. Также он отвечает за поддержание заранее заданной терморегулятором температуры воды. Системы коллекторов должны быть оснащены запорно-регулирующей арматурой для возможности контроля подачи тепла.

Способы подключения

Понадобятся следующие материалы и устройства:

• Трубопровод;
• Комплектующие для трубопровода;
• Котел;
• Трехходовой термостатический клапан;
• Узел насоса.

Некоторые пытаются использовать самый простой способ монтажа – врезать систему теплых полов непосредственно в центральное общедомовое отопление. Однако такой подход грозит серьезными поломками трубопровода, т.к. температура для радиаторов намного выше, чем нужна для пола. Также при обнаружении такого «самодельного устройства» надзорными органами, собственнику квартиры грозят серьезные штрафные санкции и предписание полностью демонтировать теплый водяной пол.

Варианты укладки трубопровода без коллектора: улитка и змейка. Причем обе схемы должны состоять из двойного трубопровода: 2 параллельные петли на теплый пол – подающая и обратная.

• Плюс «змейки» в том, что можно распределять зоны нагрева. Например, обходить мебель или сантехнику.
• Преимущество «улитки» — более равномерный нагрев всей площади.

После укладки трубопровода его нужно подключить к котлу. Предварительно необходимо рассчитать мощность насоса. Используется следующая формула:

G =Q Х 0,86/Δt,

где G — производительность системы (л/ч),

Q — мощность системы (Вт),

0,86 — коэффициент преобразования в Ккал/ч,

Δt — перепад температуры «подача-обратка» (°C).

Насос нужен для обеспечения скорости движения теплоносителя по трубам. В зависимости от типа насоса, им можно управлять либо вручную, либо при помощи автоматики. Монтируется устройство на подающий трубопровод. В системе без смесительного узла устройство насоса располагают под котлом. Цепь между трубопроводом с насосом и котлом замыкает трехходовой термостатический клапан.

Чтобы теплый пол работал стабильно без установки смесительного узла, следует выбирать качественный мощный котел. Электрический или газовый – особого значения не имеет. Главное, чтобы мощность устройства была рассчитана конкретно на спроектированный теплый пол. Мастера рекомендуют выбирать модели с наличием насоса.

Сколько стоит готовый узел

Конечно, можно не мучиться с изучением схем работы разных видов подключений, а купить уже собранный вариант системы. Такие варианты вы можете найти в строительных магазинах, но цена на них высока. Зато это убережет вас от ошибок при сборке и расчётов, ведь нужно хорошо знать назначение каждой детали.

Пример неправильного подключения

К примеру, наиболее популярный в России итальянский смесительный узел для теплого пола Valtec с насосом обойдется вам примерно в 15 тысяч рублей. Не менее популярный американский смесительный узел для теплого пола Watts Isotherm стоит также в пределах 15-16 тысяч. Если вы хотите сэкономить, то можно собрать подобный узел своими руками из отдельных деталей.

Основные преимущества

Использование смесительного узла имеет ряд положительных характеристик. Благодаря этому многие пользователи останавливают свой выбор именно на этом варианте отопления жилых помещений. Коллектор обеспечивает не только безопасную, но и эффективную работу тёплого пола:

• Потребитель всегда имеет возможность управлять температурным режимом в каждом отдельном контуре. Монтаж электропривода и терморегулятора помогает в полном объёме автоматизировать процесс корректировки нагрева заправленного теплоносителя. Пользователь может выбирать наиболее комфортный для себя режим, который будет соответствовать погодным условиям.
• Полная безопасность. Коллектор исключает вероятность подачи слишком горячей воды в систему.
• Температуру можно регулировать в ручном режиме. Стоит отметить, что эту функцию лучше не использовать в той ситуации, когда применяется специализированный высокотемпературный источник подачи горячего теплоносителя.
• У пользователя всегда есть возможность ограничить температуру. Для реализации этой идеи нужно выставить определённый уровень нагрева на термостатической головке. Вода, температура которой превышает допустимые нормы, никогда не попадёт в греющие контуры.

Подключение водяного теплого пола к системе отопления

Многоконтурный коллектор для теплого пола

Собрать многоконтурный коллектор для теплого пола своими руками не сложно. Конструктивно он состоит из термоголовки с датчиком (датчик – выносного типа), смесительного клапана, американки на ¾ дюйма, гайки на ¾ дюйма, тройника и ниппеля на 1 дюйм, циркуляционного насоса с подключенными кранами ½ дюйма, дюймовой заглушки, коллектора с полудюймовыми шаровыми кранами, фитинга ½ дюйма, накидных гаек для насоса и металлопластиковых труб ½ дюйма диаметром.

Схема подключения коллектора для теплого пола.

Если к коллектору подключаются трубы системы «теплый пол», то рекомендуется использовать обжимные фитинги. Перед соединением на трубе делается неглубокая фаска, чтобы труба плотно входила в посадочное гнездо. После монтажа и подключения всей коллекторной системы к котлу и к системе «теплый пол» необходимо опрессовать трубы проверить их на работоспособность.

Опрессовка проводится 3-5 часов, чтобы при наличии даже малейшей протечки она смогла себя проявить. Также на несколько часов система покажет максимальную температуру прогрева помещения. Всю коллекторную схему помещают в специальный коллекторный шкаф, который монтируется на стену вблизи отопительного котла или устанавливается около места подключения к теплому полу.

Особенности

Отопительные полы с водяным теплоносителем могут работать в разных конструкциях. Простой и привычной системой являются теплые полы, которые осуществляют обогрев при помощи трубок, непосредственно присоединенных к отопительному оборудованию. Эти трубки укладываются под покрытие пола и вполне приемлемо подогревают небольшие помещения. Но такие приспособления явно ограничены технологически. Чаще всего у них отсутствует возможность регулирования температуры.

Вся система подключается к центральному отоплению, поэтому нетрудно догадаться, что температура обогревательных трубок будет принимать такое же значение, что и температура батареи. Таким образом поверхность пола будет нагреваться чрезмерно. Возможно, это не имеет значения для поверхности пола, но ходить по такому покрытию будет очень горячо и некомфортно. Нормальная температура циркулирующего состава внутри трубок 35-45° С, а в трубопроводах горячего водоснабжения она ощутимо больше.

Основным функциональным элементом таких систем является коллектор. Это устройство и позволит держать температуру на требуемом уровне. Благодаря продуманной конструкции, распределительный узел полностью контролирует направления потоков. Он обеспечивает плавное нагревание водяного контура.

Особенностью коллекторных установок является не только возможность регулирования температурного режима. Его сборка также учитывает безопасность функционирования. Включить или отключить всю систему сможет даже ребёнок. Коллекторные системы идеально подходят в качестве автономного отопления жилых домов. Однако они могут оказаться нерентабельными для обогрева ванных комнат при непосредственном подключении к стояку.

Видео

касающийся функционирования продукции VALTEC и работы с нею.

Коллекторы для водопровода VTc.570Обслуживание мембранных баковУстановка циркуляционного насосаМонтаж труб из нержавеющей сталиНастройка реле давления VT.CRS5Муфта надвижная из нержавеющей стали VTi.904Новинка: угловой узел нижнего подключения радиатора VT.345.NAБеспроводной комнатный термостат VT.AC707Обслуживание коллекторных блоковНастройка предохранительного клапанаРабота трёхходового крана VT.361Инженерные системы многоэтажных жилых домов — часть 4Инженерные системы многоэтажных жилых домов — часть 3Инженерные системы многоэтажных жилых домов — часть 2Настройка предохранительного клапанаИнженерные системы многоэтажных жилых домов — часть 1Кран шаровой с плавным управлением VT.252Простая и надёжная автоматика для отопительных системWI-FI устройство для сбора и передачи данныхГруппа безопасности водонагревателяУстройство контроля

Шкаф для коллектора

Пункт смешивания и распределения теплоносителей не будет выглядеть эстетично, если его не спрятать в шкаф. Цена на него небольшая и проще его купить, чем мастерить своими руками при отсутствии необходимых  инструментов. Конструкции шкафов чаще применяются встроенными, но бывают и наружными.

Встроенный шкаф с коллектором

В них предусмотрены отверстия для крепления. Способы фиксации всегда подробно описаны в инструкции

При покупке на это следует обратить внимание

Также важно, где в шкафу расположены отверстия для трубопроводов, и как они соответствуют конструкции коллектора. Все его детали должны свободно размещаться и иметь доступ для обслуживания и ремонта. Шкаф должен надежно закрываться с возможностью доступа к оборудованию только тем, кто занимается обслуживанием системы

Шкаф должен надежно закрываться с возможностью доступа к оборудованию только тем, кто занимается обслуживанием системы

Все его детали должны свободно размещаться и иметь доступ для обслуживания и ремонта. Шкаф должен надежно закрываться с возможностью доступа к оборудованию только тем, кто занимается обслуживанием системы.
