Особенности работы с заклепочником и изготовление его своими руками

Рекомендации профессионалов

При выборе инструмента профессионалы советуют обратить внимания всего на четыре составляющих, которые гарантирует покупку лучшего заклепочника и не дадут совершить ошибки при выборе:

1. Материал корпуса. Большое значение имеет данный критерий, так как пластиковые инструменты сломаются при первом же использовании. Лучше потратить чуть больше денег и купить надёжный стальной заклепочник, чем приобрести бюджетный вариант, который может сломаться еще до начала работы.
2. Функциональность. Чем дороже инструмент, тем больше у него возможностей. Конечно, если он будет использоваться один раз в год, то не стоит покупать дорогой в цене. В любом случае нужно иметь в виду, что могут потребоваться различные крепежные материалы, а инструмент будет пригоден только для одного вида заклепки.
3. Вес и габариты. Большой и тяжёлый инструмент не позволит произвести максимум усилий для сжатия, а также его будет трудно перевозить.
4. Компания производителя и отзывы покупателей. Это, скорее всего, один из главных критериев выбора. Перед покупкой внимательно изучите отзывы потребителей, а также уточнить информацию о фирме-производителе, для того чтобы была возможность при необходимости отправить инструмент в сервисный центр на ремонт.

Клепание металла

Процесс клепки металлов состоит из двух этапов: подготовительного и собственно установки метизов. Подготовка — сверление отверстий, при необходимости раззенковка под потайные головки

Обратите внимание, что потайные головки могут быть с одной (любой) стороны или с двух

Сам процесс клепки такой:

• вставить заклепку;
• стянуть соединяемые детали;
• сформировать при помощи инструмента замыкающую головку;

проверить и зачистить соединение.

Так устанавливаются вытяжные заклепки

При хорошем инструменте работа идет быстро. Для частного применения и разовых работ обычно применяют ручные заклепочники. И даже с ними сам процесс (без сверления отверстий) занимает считанные секунды. Если говорить об установке профлиста или металлочерепицы, каждое сделанное отверстие рекомендуется промазать краской — для предотвращения коррозии. Именно эти процессы — сверление и покраска, занимают много времени.

Вообще, есть два способа установки заклепок: холодный и горячий. При горячем место соединения предварительно разогревается до определенной температуры (определяется металлом и толщиной деталей). На практике применяется при монтаже заклепок большого диаметра — 12 мм и более.

Заклепки ставят рядами. Минимальное расстояние между соседними — 4 диаметра, от края листа до центра метиза — не менее чем 1,5 диаметра заклепки. При креплении профлиста, ставят в выемку, не в волну.

Что такое клёпка

Механическое соединение деталей при помощи ряда заклепок называется клепкой, а само соединение — заклепочным швом. Используется там, где сваривать детали неудобно или соединяются несвариваемые материалы. Клепают не только металлы, таким образом соединяют детали в одежде, аксессуарах и т.д. Но там это больше отделка, нежели нагруженное соединение. Так что дальше пойдет речь о клепке в строительстве или обустройстве дома. В принципе, вместо клепки можно использовать винтовое соединение, но болты с гайками стоят дороже, да и их установка занимает больше времени.

Вот так выглядит заклепочное соединение

Если говорить об установке заборов из профлиста, заклепки более надежны, так как снять их можно только рассверлив крепеж. При установке винтов или саморезов, их можно выкрутить и унести и металл, и метизы. В некоторых случаях клепка более удобна при монтаже кровли из профнастила или металлочерепицы. На крыше установка винтовых соединений проблематична, требует много времени. А заклепками, да при хорошем инструменте, можно справиться за час или даже меньше.

Наиболее частое применение в личном хозяйстве

Как происходит соединение деталей при помощи заклепок? Заклепка устанавливается в подготовленное сквозное отверстие. Она имеет головку, которая упирается в материал и стержень. В процессе клепки конец стержня расплющивается, меняя форму под воздействием силы. Поэтому для этих метизов применяют пластичные металлы.

Рекомендации по выбору инструмента

Если вы хотите, чтобы инструмент прослужил вам долго, вы должны не только знать, как выбрать заклепочник ручной, но и соблюдать аккуратность во время пользования им. В противном случае он быстро сломается в ваших руках, даже если это будет дорогой профессиональный инструмент от известного бренда.

Цена — один из важных факторов, которые следует учитывать при выборе этого устройства

Но помимо него, немаловажное значение имеют и другие характеристики:

Материал заклепок. Для соединения алюминиевых деталей вы можете купить любой из доступных в магазинах инструмент. Если же вам предстоит выполнять фиксацию стальных деталей, то советуем сделать выбор в пользу более мощных заклепочников.
Удобство применения. Если вы планируете использовать для соединения крепежи разного диаметра и из разного материала, то имеет смысл приобрести двуручную модель
При выборе инструмента советуем обратить внимание на его головку. Желательно, чтобы она была поворотной
Тогда вы с легкостью сможете выполнить соединение и на сложных участках. Перед покупкой не помешает выяснить, присутствует ли в комплектации набор сменных насадок

Об этом особенно стоит побеспокоиться тем, кто собирается использовать для соединения разные крепежи.
Важной характеристикой, которую необходимо учитывать при выборе заклепочника, является наличие контейнера для отходов. Особенно он будет незаменим тем мастерам, которые собираются возводить забор на территории или укладывать кровлю.

Преимущества и недостатки разных заклепочников

Тот факт, что заклепочники на рынке представлены несколькими видами, обусловлен наличием как плюсов, так и минусов их использования.

Исходя из них инструмент выбирается под работы в конкретных условиях:

• • Одноручные модели развивают небольшое рабочее усилие, поэтому их используют для монтажа заклепок из мягкого материала, например, алюминия. Вместе с тем они компактны, а для работы требуется всего одна рука.
• • Двуручные модели за счет наличия двух усиленных рычагов с легкостью справляются с заклепками, изготовленными из твердого материала, например, стали. Вместе с тем работа выполняется двумя руками, что несколько не удобно.
• • Кулисные модели поддерживают работу одной рукой. Усилие можно повысить, наваливаясь на механизм всем телом, что обеспечивает также поддержку стальных заклепок.

Одновременно с этим гармошка не подходит для монтажа легких конструкций, не способных выдержать оказываемое на них высокое давление, требуемое для затягивания крепежа.

Описание инструмента и его виды

Заклепочник представляет собой тип инструмента, в основу работы которого положен тот же принцип, что и пистолета. Он используется для соединения элементов конструкций и их деталей толщиной не более 1 см.

При использовании такого механического пистолета соединения деталей чаще всего создают с внутренней стороны. Ручной заклепочник является рычажным вариантом пистолета, в конструкции которого можно выделить два основных элемента:

• Рычажная система, обеспечивающая необходимое усилие при соединении элементов изделий.
• Пружинный механизм, необходимый для втягивания заклепки внутрь.

Производители выпускают два вида ручных заклепочников — вытяжные и резьбовые.

Вытяжного типа

Этот тип инструмента обеспечивает соединение деталей за счет тягового усилия, посредством которого происходит фиксация заклепки. Когда рычаг пистолета оказывает силовое воздействие, стержень заклепки начинает втягиваться в ее трубчатую часть, распирая ее головку стержня. Снаружи шляпка заклепки тоже расплющивается, и в результате получается довольно прочное соединение деталей.

Резьбовые заклепочники

Заклепочники этого типа работают по схожему принципу за некоторым исключением. Здесь шарик втягивается в рабочую часть благодаря вращению резьбы в трубчатой части заклепки. Иными словами, соединение элементов осуществляется за счет фиксации головки посредством закручивания рукоятки. Этот способ фиксации элементов деталей менее распространен, преимущественно его используют для соединения деталей незначительной толщины.

Как правило, заклёпочный инструмент продается вместе с набором насадок различного диаметра.

В зависимости от типа используемого привода, заклепочники можно классифицировать на несколько основных групп:

• пневмогидравлические;
• аккумуляторные;
• электрические;
• механические (ручные);
• пневматические.

Чаще остальных в бытовой сфере используются устройства с механическим приводом. Производители выпускают их в двух вариантах: первый предполагает выполнение соединения деталей при помощи одной руки, а второй — за счёт силового воздействия, оказываемого двумя руками.

Принцип соединения деталей с помощью одной руки положен в основу работы и ручного заклепочника, известного под названием «гармошка».

Ручные заклепочники можно купить по различным ценам, которые зависят от нескольких факторов — типа привода, модели, способа соединения и производителя. Устройства от именитых брендов являются более дорогими в отличие от изделий неизвестных производителей.

Дорогостоящими могут считаться также аккумуляторные, пневмогидравлические и электрические модификации инструмента, если их сравнивать с ручными клепальниками. Объяснить это можно использованием в них более сложной конструкции. Чаще всего такие устройства применяются на промышленных производствах.

Как сделать своими руками?

Если под рукой нет подходящего готового инструмента, его вполне можно изготовить своими руками. Для этого не нужны чертежи или сложные схемы. Простейшее приспособление для установки резьбовых заклепок можно сделать из обычного болта и гайки, также пригодится обычный подшипник, какие применяют для втулок. Рассмотрим порядок работы.

• Подобрать болт по диаметру заклепки. Он должен свободно заходить в ее резьбу.
• Закрепить гайку на поверхности болта.
• Подшипник устанавливается в качестве амортизатора, предотвращая неравномерную подачу давления, исключает заклинивание. Между заклепкой и подшипником на поверхности винта ставятся шайбы. Их точное количество зависит от того, как глубоко крепеж должен войти в поверхность материала.
• Поверхность заклепки совмещается с отверстием. Внутри нее установлена конструкция самодельного заклепочника.
• Гайка заклинивается ключом внизу. Винт выворачивается, создавая усилие, подаваемое на заклепку. Крепежный элемент сплющивается, обжимая края отверстия.

Оптимален для такого самодельного инструмента болт с внутренней головкой-шестигранником. Его удобно использовать в качестве рычага. В любом случае такая конструкция не подлежит переделке, она рассчитана на 1 раз.

Соединение профлистов

В принципе, профлисты можно использовать где угодно. Строгие ограничения как таковые отсутствуют. Главное условие — правильный выбор типа изделия и соответствующих размеров

Необходимо учесть еще один нюанс: на подобные крепежные элементы обязательно стоит обратить внимание, если планируется проведение креплений конструкций, после завершения работы с которыми доступ к их обратной стороне окажется полностью закрытым либо сильно затрудненным

К примеру, при работе с силовым (сигнальным) шкафом будет нелегко провести демонтаж панели, если гайки, накрученные на винты, будут проворачиваться.

Внутренняя резьба предоставляет возможность соединять тонкие листы металла и стали, ведь использование обыкновенных метизов не даст необходимого результата. Долговечность полностью зависит от параметров внешних сечений. Чем больше размер крепежа, тем выше надежность и прочность. Чтобы соединить детали, толщина которых превышает 4 мм, желательно пользоваться заклепками, имеющими резьбу М10, 1−3 мм — М6, М8, до 1 мм — М3.

Как поставить резьбовую заклепку

Технология установки практически повторяет монтаж вытяжной заклепки. Процесс выполняется поэтапно. Рассмотрим два варианта:

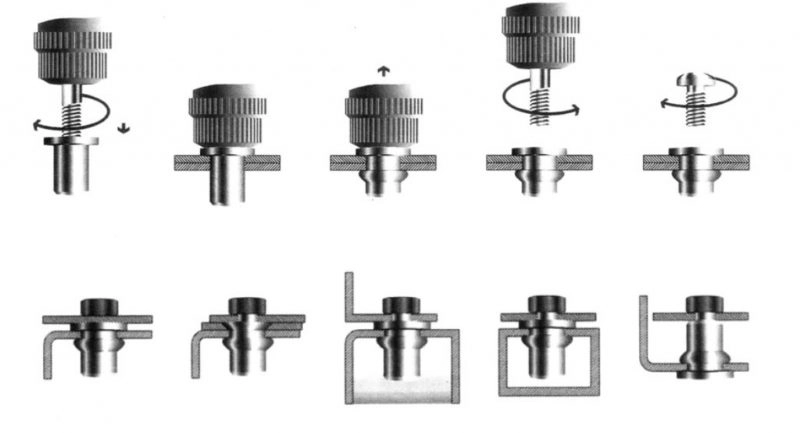

1. Как ставить резьбовые заклепки заклепочником:

• в скрепляемых деталях сверлится отверстие требуемого диаметра;
• шпильку заклепочника вворачивают в метиз и устанавливают его внутрь просверленного канала;
• рабочий стержень вовлекается в корпус инструмента, в это время безрезьбовой участок заклепки самопроизвольно сжимается, прочно фиксируя метиз в отверстии.

2. Как клепать без инструмента:

• для установки надо приготовить – резьбовую заклепку, дрель, винт или болт, одну соединительную гайку (или три обычных), шайбу увеличенного размера.
• гайки накручиваются на винт, следом идет шайба, затем резьбовая заклепка;
• созданная конструкция вставляется в заранее приготовленное отверстие;
• дрелью закручивается винт (если в работе болт, то пользоваться надо гаечными ключами) до вытягивания скрытой части заклепки;
• винт или болт выворачивают, вставка остается на месте.

Как видим, поставить резьбовую заклепку без специального инструмента можно. Однако такой способ лучше использовать в случае острой необходимости или для установки малого количества метизов. При средних и больших объемах работ надежнее пользоваться заклепочником.

Виды ручных (механических) заклепочников

Есть три вида ручных установщиков заклепок:

• одноручные;
• двуручные;
• гармошка.

Одноручные предназначены для крепежа небольшого размера — до 5 мм. Отличаются тем, что рабочие ручки у них под углом 90° к оси установки. То есть, рукоятки направлены вниз. Удобно тем, что работать можно одной рукой. Недостаток — небольшой «диапазон» размеров, с которыми может работать устройство.

Двуручные отличаются большими размерами, устанавливать ими можно и заклепки больших диаметров — до 8 мм. Отличить можно по виду — длинные ручки, которые находятся в одной плоскости с рабочими губками. Выбирать двуручный заклепочник имеет смысл в том случае, если планируется использовать заклепки большого диаметра.

Виды ручных заклепочников: одноручный, двуручный, гармошка

Механические заклепочники «гармошка» чаще применяются с крепежом больших размеров. Наличие той самой «гармошки» позволяют устанавливать крупноразмерный крепеж прилагая меньше усилий. Такое устройство обычно имеет более дорогой инструмент, его чаще применяют профессионалы.

Выбрать тип ручного заклепочника не слишком сложно. Если вам нужна надежная машинка, выбирайте из двуручных моделей. Их устройство проще, там ломаться почти нечему. При нормальном качестве они неубиваемые. Если вы ставить будете только мелкий крепеж — не больше 2-3 мм, то целесообразнее брать одноручный. Им работать удобнее.

Особенности

Резьбовой заклепочник — инструмент, предназначенный для установки особого вида универсального крепежа. Он работает со специальными гайками, имеющими винтовой тип нарезки внутренней части. После установки такая заклепка может использоваться по прямому назначению или выступать основой для резьбового соединения в паре с болтом, шпилькой. Стандартная толщина материалов для резьбового крепежа составляет от 0,3 до 6 мм.

Специальный клепальник нужен для того, чтобы успешно вмонтировать крепление на предназначенное для него место. Принцип работы оборудования довольно прост. В его конструкции есть специальная головка для заклепок — площадка, на которой крепится одна из частей металлического фиксатора. Вторая – вставляется в заранее проделанное отверстие, совмещается с наконечником инструмента, затем подвергается механическому, пневматическому или иному воздействию. Края металлической заготовки сплющиваются, гайка надежно крепится внутри металла или другого материала.

Обзор видов

В зависимости от того, насколько часто приходится устанавливать резьбовые заклепки, мастер может выбрать удобный для него тип инструмента. К примеру, электрический пистолет для гаек работает куда продуктивнее ручного. Пневматический считается промышленным, подходит для установки клепок в поточном режиме. Принцип работы двуручного трещоточного клепальника отличается от классического пистолетного варианта.

Ручные

Резьбовые заклепочники этого типа используют в своей работе принцип рычага: при контакте инструмент сдавливает гайку, вызывая ее деформацию. Внешне он напоминает пассатижи или плоскогубцы, но расположение рабочей области может быть не прямым, а боковым. Выделяют заклепочники рычажного типа с 1 или 2 ручками. В первом случае одна из частей конструкции остается статичной, входит в состав корпуса инструмента, но не отличается большой силой сжатия — их используют на гайках до 5 мм в диаметре. Двуручные модели способны создавать большее давление, подходят для работы с крепежом диаметром до 6,4 мм.

Трещоточные клепальники тоже относятся к ручному инструменту, но имеют принципиально иной тип конструкции. В них используется 2 ручки, последовательно закрепленные на общей оси под прямым углом относительно нее. Рычажное усилие формируется путем вращения этих элементов по окружности. Такой инструмент оптимален для работы с резьбовыми заклепками большого диаметра. Выпускаются «модели второй длины» для монтажа креплений в соединения увеличенной толщины.

Трещоточные заклепочники с телескопическими рукоятками — относительно новое явление на рынке ручного инструмента. В них установлены рычаги, позволяющие увеличивать и уменьшать их длину в определенном диапазоне, независимо друг от друга. Это удобно при работе в ограниченном пространстве. Кроме того, разная длина рычагов обеспечивает повышение усилия, оказываемого на металл при деформации гайки во время установки.

Редукторные трещоточные заклепочники резьбового типа имеют внутри корпуса планетарный механизм. Он повышает усилие, сообщаемое ведомому валу, ускоряет процесс установки крепежа в 3-4 раза. Снижаются затраты физических сил, повышается производительность труда.

Пневматические

Этот вид инструмента работает на основе сжатого воздуха. Внешний блок – компрессор – обеспечивает достаточную интенсивность воздействия на поверхность резьбовой заклепки. Этот тип оборудования сложно назвать портативным и компактным, чаще всего он используется в промышленной сфере, на поточных работах.

Пневмогидравлические

Заклепочные пистолеты этого типа способны справиться с крепежом самого большого диаметра. Сочетание пневматического и гидравлического воздействий обеспечивает существенное повышение усилия, оказываемого на гайку при деформации. Настолько высокая мощность в быту оказывается просто бесполезна. Именно поэтому ее рекомендуется использовать в промышленных целях, на производстве или в частных мастерских.

Аккумуляторные

Как и классические электрические клепальники, этот инструмент имеет в своей конструкции мотор, подключенный к источнику питания. В аккумуляторном оборудовании эту роль выполняет съемная или сменная батарея. Устройства довольно автономны, удобны в использовании, имеют пистолетный тип конструкции. Мощность усилия зависит от показателей самого электроинструмента, большинство вариантов хорошо справляется и с малыми, и с большими диаметрами заклепок.

Самое надежное соединение деталей

Иногда из-за особенностей конструкции невозможно передвинуть место соединения. В этом случае может помочь специальная наставка, которую закрепляют со стороны головки. При выборе размера и веса наставки нужно учитывать толщину соединения, а также материал заклепок. После этого можно начинать расклепку свободной стороны.

Оптимально, чтобы соединительный металл заполнил все пространство выполненного отверстия, и из каждой из сторон появились шляпки, которые и должны фиксировать детали. К этому методу можно прибегать не только для соединения друг с другом деталей, но и для заделывания отверстий в одном листе. Это способ часто применяется ремесленниками, когда нужно отремонтировать прохудившиеся ёмкости.

Не всегда при изготовлении металлоконструкций удается соединить детали с помощью сварки. В таких случаях приходится прибегать к более аккуратному методу фиксации элементов, предусматривающему использование заклепок. С его помощью можно достаточно надежно зафиксировать между собой соединяемые элементы. Однако нужно помнить, что качество соединения обеспечить не так просто, как может показаться на первый взгляд. Оно зависит не только от заклепочника, который сегодня производители выпускают в различных вариантах.

Важную роль в процессе фиксации элементов играет и сам заклёпочный крепёж. От его правильного выбора зависит, как долго скрепленные детали будут оставаться в этом положении.

От начинающих мастеров требуется не только правильно подобрать заклепки, но и узнать о том, как должно выполняться соединение деталей с помощью этого крепежа

Здесь очень важно правильно подобрать необходимое усилие для фиксации соединяемых элементов, иначе при нагрузке изделия эти части могут разболтаться, в результате чего придется всё переделывать

Заклепочник своими руками

Если установка резьбовых элементов требуется по долгу службы или работы, тогда есть смысл приобрести заводское изделие, которое работает от усилия рук или на основе пневматического механизма. В большинстве ситуаций установка таких заклепок требуется довольно редко, поэтому можно собрать заклепочник своими руками.

На основе болта

Для сборки всей конструкции потребуется болт по образцу того, что показан на фото выше. Его можно взять из коленчатого вала автомобильного двигателя. Диаметр болта должен быть таким, чтобы внутри него можно было просверлить отверстие, через которое будет вставлен другой болт с размером резьбы, который будет соответствовать той, что используется в заклепке. Длина второго болта должна быть минимум 100 мм. Длина его резьбы должна быть как можно большей, при необходимости ее дополнительно можно дорезать леркой.

Дополнительно потребуется гайка, которая будет свободно накручиваться на резьбу болта с большим диаметром, а также разборной подшипник. Внутренний диаметр подшипника должен быть таким, чтобы в него свободно мог проходить болт большой длины, который будет использоваться для зажима. Конструкция собирается довольно просто. Для этого необходимо длинный болт вставить внутрь большего по диаметру. На большой болт накручивается гайка, а на резьбу длинного болта надевается разборной подшипник.

На длинный болт накручивается заклепка, которая должна быть установлена в отверстие. Для работы потребуется два ключа. Один из них будет удерживать гайку, а второй должен вращать болт. Упростить задачу можно тем, чтобы приварить к гайке рукоятку. Болт вращается до тех пор, пока упор не станет значительным. Слишком усердствовать не стоит. Как только результат будет достигнут, необходимо выкрутить длинный болт. Подшипник в этом случае является стабилизатором, который предотвращает закусывание болта внутри конструкции. Видео об этом заклепочнике есть ниже.

Расходные материалы

Металл, из которого изготавливаются заклепки – зависит от материала соединяемых заготовок. Это может быть сталь, нержавейка, медь, алюминий. Речь идет о материале втулки. Вытяжной стержень изготавливается из стали. Чаще всего применяются алюминиевые втулки. Легкий металл легко деформируется при установке, и не подвержен коррозии.

Как правило, вытяжные заклепки не подвергаются силовому воздействию, то есть они предназначены для соединения деталей, которые не будут находиться под нагрузкой. Поэтому диаметр подбирается минимально возможный, для обеспечения прочности.

На иллюстрации видны основные размеры, которые необходимо учитывать перед покупкой.

К тому же проверьте, подходит ли набор головок вашего инструмента под диаметр клепок. От диаметра тела заклепки зависит прочность соединения. Однако злоупотреблять его величиной не стоит. Слишком крупные отверстия снижают прочность самой заготовки, да и выглядят не эстетично.

Следующий важный размер – длина тела заклепки. Слишком много металла, торчащего над соединяемыми заготовками – не только занимают место, но и снижают прочность соединения. Согласно установившейся практике – длина расклепываемой части не должна превышать 1-1,5 диаметра заклепки. Тогда соединение получается прочным и красивым.

Размер и длина сердечника в принципе не имеют значения. Главное – совместимость с головками инструмента. Общая длина тела заклепки, может быть какой угодно. Возможно, вам понадобится соединить достаточно толстые половинки.
