Как обжать автомобильную клемму и провод

Обжатие провода и наконечника подручными средствами, без пресса и специнструмента.

Что делать если у вас под рукой нет специальных инструментов для опрессовки или просто не хочется их покупать, если нужно обжать всего лишь один или два наконечника?

Многие сталкиваясь с этой проблемой прибегают к неправильным способам, которые в дальнейшем только ухудшают контакт, не обеспечивая надежного соединения.

Они начинают расплющивать наконечник молотками, просто сдавливать его в слесарных тисках, сминать пассатижами, запрессовывать зубилом. Все эти методы не верные и не приносят нужного результата.

После такой самодеятельности получается плохой контакт с его дальнейшим нагревом в процессе работы.

Правда некоторые умудряются и гидравлическим прессом обжать наконечник так, что провод спокойно вылезает из него, стоит потянуть с небольшим усилием.

Есть другие способы обжатия наконечниками силовых проводов с применением подручных средств, которые можно встретить практически у каждого в гараже или дома.

Самый простой и быстрый способ – это запрессовка с помощью кернера. Для этого вам потребуется:

• обыкновенный молоток

Процесс очень прост и незамысловат:

• вставляете наконечник в провод

При этом не нужно, как многие делают, предварительно расплющивать наконечник молотком. В процессе ударов это произойдет в любом случае. Количество керн, то есть лунок от ударного воздействия на металл, зависит от длины наконечника.

При этом на обратной стороне наконечника, точки опрессовки не должны быть симметричны тем, что на лицевой части, а смещены на пару миллиметров.

Самое главное при этом не продырявить наконечник насквозь и контролировать силу удара. Поэтому если вы используете для этого гвоздь 200мм, прежде всего следует его затупить.

В итоге у вас получится достаточный контакт, который конечно не сравним с опрессовкой профессиональным инструментом ПГР-70, но при отсутствии сверхноминальных нагрузок прослужит долго.

Самое главное в этом способе правильно подобрать сечение провода и наконечника. Заявленное сечение очень часто бывает меньше фактического.

Для надежного контакта провод должен плотно входить внутрь гильзы без всякой слабины. Поэтому данный момент всегда проверяется вручную, не стоит слепо доверять цифрам на оболочке кабеля и на лопатке наконечника.

Есть и другие простые способы соединения наконечников с проводами без использования пресса. Для радиолюбителей, у кого нет проблем с припоями и другими приспособами, подойдет обыкновенная пайка.

Это не совсем можно назвать обжатием, но все же является способом соединения без использования специального опрессовочного инструмента.

Клеммная колодка

Наиболее простое и дешёвое решение – полиэтиленовые клеммные колодки. Они не отличаются высокой ценой и продаются в каждом магазине электротоваров.

Полиэтиленовый каркас рассчитан на несколько ячеек, внутри каждой располагается латунная трубочка (гильза). Кончики соединяемых жил нужно вставить в эту гильзу и зажать с помощью двух винтов. Очень удобны, что от колодки отрезается столько ячеек, сколько необходимо соединить пар проводов, к примеру, в одной распределительной коробке.

Но не всё так гладко, есть и недостатки. В комнатных условиях алюминий под винтовым давлением начинает течь. Придётся производить периодическую ревизию клеммных колодок и подтягивать контакты, где зафиксированы алюминиевые жилы.

Клеммные колодки для соединения многожильных проводов не предназначены. Если в такие соединительные клеммы зажимать многожильные провода, то во время закручивания под давлением винта тонкие жилки частично могут поломаться, что приведёт к перегреву.

В случае, когда возникает необходимость зажатия многожильных проводов в клеммную колодку, то обязательно надо пользоваться вспомогательными штыревыми наконечниками.

Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов. С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований.

Лучшие производители

Топ качественных изделий компании «Legrand»

Отличная компания, которая ставит качество на первое место. Главным элементом соединения является латунь, которая сверху покрывается тонким слоем никеля. Благодаря такому решению обеспечивается плотный контакт между проводами. Изоляция выполнена из полипропилена, что позволяет выдерживать температуры до 100 градусов по Цельсию. Максимальная величина сечения, с которым может функционировать их продукция – 25 мм2. Также положительным моментом является то, что клеммы можно использовать при напряжении в 380 В и при токовой нагрузке в 100 А.

Legrand Клеммная колодка синяя 21х1.5-16мм2

Отличный вариант, который подойдет для соединения большинства типов проводов. Гарантирует человеку плотное соединение и надежность на весь период эксплуатации. Продается во всех специализированных магазинах.

Средняя цена – 470 рублей.

Legrand Клеммная колодка синяя 21х1.5-16мм2

Достоинства:

• Качественное соединение;
• Надежность;
• Долговечность.

Недостатки:

Legrand синий 1х6-25+12х1.5-16мм2

Хорошая колодка, предназначенная для плотной коммутации жил. Подойдет для эксплуатации в домашних условиях. Корпус изготовлен из качественного пластика, который не портится со временем и выдерживает большие нагрузки.

Средняя цена – 450 рублей.

подклеммник Legrand синий 1х6-25+12х1.5-16мм2

Достоинства:

• Плотность соединения;
• Качественный корпус;
• Стоимость.

Недостатки:

Клеммник универсальный 8×1,5-16 мм2, 75 мм

Хорошая модель, которая подойдет для установки во многих домах и предприятиях, гарантирует плотное соединение на весь период. Может фиксировать практически любые провода.

подклеммник Клеммник универсальный 8×1,5-16 мм2, 75 мм

Достоинства:

• Хорошая сборка;
• Плотное соединение;
• Долговечность.

Недостатки:

Рейтинг лучших клемм компании «Wago»

Продукты этой компании одни из востребованных на 2021 год. Это стало возможным благодаря плотному соединению контактов в любых обстоятельствах. Кроме того, соединение может провести даже неопытный пользователь, достаточно посмотреть инструкцию и все.

Изделия выпускаются в двух вариациях: одноразовые и многоразовые, какую выбрать каждый пользователь решает самостоятельно. Максимальная токовая нагрузка составляет 32 А, но в некоторых вариантах величина не поднимается выше 25 А, это также стоит учитывать.

Компания выпускает продукцию, которая предназначена для соединения одножильных элементов с многожильными, что является большим преимуществом. При этом их стоимость мало чем отличается от стандартных моделей.

WAGO на 4 провода с контактной пастой

Отличный продукт, который выполнен в классическом стиле и способен обеспечить надежное крепление практически любого элемента. Корпус изготовлен из прочного пластика.

Средняя цена – 15 рублей за штуку.

подклеммник WAGO на 4 провода с контактной пастой

Достоинства:

• Низкая цена;
• Хорошее качество;
• Плотная фиксация.

Недостатки:

WAGO 3х(0.08-4.0)

Модель предназначена для проведения быстрого монтажа. Таким клеммником можно фиксировать практически любые провода, что является большим преимуществом.

подклеммник WAGO 3х(0.08-4.0)

Достоинства:

• Скоростной монтаж;
• Доступная стоимость;
• Качественный корпус.

Недостатки:

WAGO 2 221-412

Популярное изделие, которое пользуется спросом у электриков. Корпус изготовлен из прочного материала, который отличается сроком службы.

подклеммник WAGO 2 221-412

Достоинства:

• Цена;
• Надежность;
• Универсальное применение.

Недостатки:

Рейтинг качественных моделей компании «STEKKER»

Изделия этой компании подойдут для установки дома или на фабрике. Фирма выпускает безвинтовые клеммы, которые обеспечат человека качеством и надежностью. С помощью этого элемента возможно крепление кабелей каждого типа. Некоторые модели изготавливаются наполовину открытыми, в то время как другие выпускаются в закрытой оболочке.

STEKKER LD294-4002

Модель подойдет для фиксации одножильных и многожильных проводников. Корпус изготовлен из качественного пластика, который не портится от длительного использования. Крепление происходит быстро и качественно.

Стоимость – 30 рублей.

подклеммник STEKKER LD294-4002

Достоинства:

• Долговечность;
• Устойчивость к огню;
• Максимальный ток – 16 А;
• Цена.

Недостатки:

STEKKER LD294-4003

Этот вариант предназначен для фиксации большего количества элементов. При этом гарантирует плотность крепления и безотказную работу на протяжении десятка лет.

Средняя цена – 40 рублей.

подклеммник STEKKER LD294-4003

Достоинства:

• Высокий срок эксплуатации;
• Надежность;
• Качественное исполнение.

Недостатки:

Область применения

Пресс клещи имеют широкий диапазон применения в сфере радио,- и электротехники. Используют кримпер для обжима:

• тонкостенных наконечников многожильных проводов;
• толстостенных коннекторов многожильных проводов;
• гильз кабеля большого сечения;
• гильз последовательного соединения проводов;
• разъёмов RJ-45 компьютерных кабелей.

Обжим тонкостенных наконечников многожильных проводов

Пресс клещи КВТ

Тонкостенные коннекторы подразделяются на три вида:

1. НШВИ;
2. Ножны;
3. Кольцевые.

НШВИ

Штыревые наконечники необходимы для надёжной фиксации проводов в гнёздах радиотехнического оборудования. Наконечники сделаны из тонкого металла для того, чтобы плотно охватывать многожильные кабели малого сечения в диапазоне от 0,5 до 3,5 мм2. Арматуру обозначают маркировкой НШВИ.

Важно! Обжимники с маркировкой размеров проёмов 0,5-3,5 мм2 надёжно и прочно обжимают наконечники НШВИ, которые часто применяются при сборке различных радиотехнических устройств. НШВИ

НШВИ

Ножны

К тонкостенным наконечникам для многожильных проводов относятся коннекторы-ножны. Они применяются для последовательного сочленения проводов в устройствах с высокотемпературными условиями там, где пайка может потерять свои свойства. Это утюги, электрочайники, микроволновые печи и различные нагревательные приборы.

Для обжима клемм типа ножны применяют кримперы со специальными матрицами. Клемма имеет две пары скоб. Одна из них зажимает оголённый пучок проводов, Вторые скобы охватывают участок изолированного проводника. Клеммы различают на «папу» и «маму». Соединение происходит вхождением пластинки одного наконечника в трубчатые зажимы второй клеммы.

Клеммы-ножны

Кольцевые

Клемма имеет конфигурацию кольца для винтового крепежа. Для их опрессовки применяют обжимники с матрицами под сечение проводов от 0,25 до 16,8 мм2. Кольцевые хвостовики используют для крепления проводов в различных токораспределительных коробках и щитах.

Кольцевые тонкостенные наконечники

Обжим толстостенных коннекторов многожильных проводов

Массивные наконечники используют для обжима многожильных проводов и кабелей с предельным сечением 16 мм2. Обжимные клещи типа ПК-16У предназначены для таких работ. Кримпер развивает мощное усилие на губках матриц. Поэтому пресс клещи применяют только для многожильных проводов. Одиночную жилу инструмент может легко перекусить.

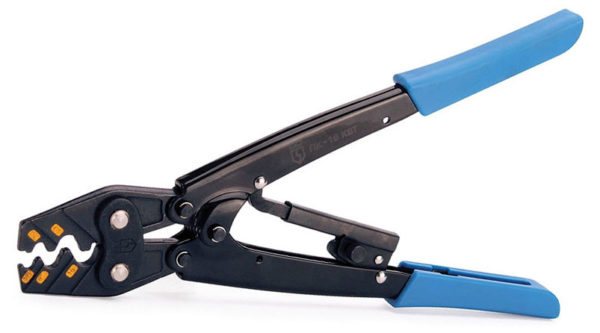

Клещи ПК-16У

Обратите внимание! Литера «У» в маркировке обжимного инструмента означает, что инструмент оснащён усиленным храповым механизмом

Опрессовка гильз кабелей большого сечения

Для опрессовки гильз кабелей большого сечения применяют ручной гидравлический пресс. Это пресс клещи, которые развивают мощное усилие, благодаря вмонтированному гидравлическому механизму.

Гидравлический пресс

Усиленный кримпер особенно нужен при прокладке и коммутации силовых кабелей в энергощитах, как промышленных объектов, так и в зданиях различного назначения.

Последовательное обжатие гильз проводов

Последовательное соединение проводов производится при наращивании длины электрической цепи. Особенно это востребовано при соединении жил разных металлов. При сочленении алюминиевой жилы и медного провода используют сквозную обжимную втулку. Гильза обеспечивает не тесный контакт разноимённых металлов, чем исключает разрушительное взаимовоздействие атомных решёток разных проводников.

Обжим производят в следующем порядке:

• провода освобождают от изоляции на расстоянии, равном половине длины гильзы;
• жилы заводят во втулку с обеих сторон;
• обжим делают кримпером с обеих сторон гильзы.

Обжим разъёмов RJ-45 компьютерных кабелей

Полимерные разъёмы RJ-45 обеспечивают быстрое подключение кабелей к компьютерам или подсоединение к ним дополнительного оборудования. Кабелем в этом случае является витая пара, где изолированные жилы переплетены друг с другом.

Клещи для обжима сетевых кабелей

Для витой пары используют кримперы со специальными матрицами. Обжим осуществляют в несколько этапов:

• провод очищают от внешней оболочки на длину, равную глубине пластикового разъёма;
• витую пару разделяют на отдельные проводки и группируют по цветам в определённом положении (см. ниже дополнительную информацию);
• проводки заводят в специальный проём клещей и зачищают кончики жил от изоляции;
• кримпером охватывают пластиковый разъём;
• в корпус RJ-45 вставляют группу жил до упора;
• сжимая клещами пластик, провода запрессовывают в разъём.

Полимерный наконечник RJ-45

Провода сетевого кабеля группируют слева направо перед входом в разъём:

• бело-оранжевый;
• оранжевый;
• зелёно-белый;
• синий;
• сине-белый;
• зелёный;
• бело-коричневый;
• коричневый.

Тестируем сопротивление соединений

Тест проводился с помощью прибора Микромиллиомметр ИКС-1А. Он предназначен для определения сопротивления электрическому току болтовых и клеммных соединителей.

Для каждого соединителя были взяты кусочки провода сечением 2.5 мм2 длиной по 3.5 см каждый. После этого прибор подключили к двум концам проводника и пропустили через него ток 1.2 А. Вот какие показания получились:

1. Винтовой клеммник — 40 мкОм.
2. СИЗ — 68 мкОМ.
3. Скрутка — 302 мкОм.
4. Плоскопружинный зажим Wago — 458 мкОм.
5. Строительно-монтажная клемма КБМ — 654 мкОм.

В испытаниях лучше всего показал себя винтовой клеммник. Скрутка же, как ни странно, превзошла Wago и КБМ. Однако одного лишь показателя сопротивления недостаточно для того, чтобы решить, какой тип соединения лучше для проводки. Ведь многое зависит именно от площади контакта, а с течением времени место соединения может засориться пылью и грязью, что ухудшит контакт. Рассмотрим подробнее каждый тип в отдельности.

Винтовой клеммник

Винтовой клеммник представляет собой металлический трубчатый соединитель с винтами, облаченный в пластиковый корпус. Два провода заводится внутрь клеммника и крепко зажимается винтами.

Плюсы винтового клеммника:

• Отличный контакт. Благодаря высокому усилию прижима винта создается хороший контакт в соединении, что ведет к снижению сопротивления и, как следствие, лучшей электропроводности.
• Наличие изоляции. Токоведущая часть облачена в пластиковую изоляцию, поэтому дополнительной изоляции не требуется.
• Недорогой. В сравнении с самозажимными клеммниками винтовые на порядок дешевле, поэтому при большом объеме соединений, например, на группы освещения, позволят неплохо сэкономить.

Минусы винтовых клеммников:

• Необходимость в обслуживании. Минимум раз в год необходимо подтягивать болты для обеспечения надежного контакта. Этот фактор не дает возможности наглухо зашивать клеммники под гипсокартон или штукатурку.
• Сложность использования многожильных проводов. Их применение возможно только при дополнительном обжиме латунными наконечниками.

Винтовые клеммники в большинстве своем применимы для электрощитовых, куда всегда есть доступ для ремонта и ревизии.

Как подобрать клеммы для соединения проводов

Чтобы правильно подобрать клемму, в первую очередь следует изучить кабель, который вы планируете подключить. Нужно узнать размер сечения, его обычно указывают в маркировке провода.

Второй критерий выбора – качественный материал клеммы. Она должна быть достаточно жесткой и иметь надежную изоляцию. Лучше, если винт и скобка устройства будут изготовлены из стали. Клеммы должны быть компактными. Не исключено, что вам придется размещать контактную группу в ограниченном пространстве, так что размер соединений будет иметь значение.

Если клеммы будут «гнездиться» на рейке, подбираются устройства соответствующих габаритов

Еще один критерий для правильного выбора – удобство в монтаже и обслуживании. Особенно удобны в эксплуатации клеммы с направляющим конусом и флажком, отмечающим место ввода проводника.

Удобно, если поверхность клеммы подходит для маркировки. Порой она необходима для дальнейшей эксплуатации соединения.

Эти простые и в то же время надежные устройства уверенно вытесняют другие способы коммутации

Итак, как правильно обжимать провода наконечниками

Кроме подбора необходимых проводов и наконечников для выполнения данной задачи потребуется специальный инструмент, который называется «кримпер» или же пресс-клещи.

Внешне инструмент очень напоминает пассатижи, на концах которого установлена специальная матрица, в которую вставляются наконечники и не изолированная часть кабеля.

Данный инструмент призван обеспечить равномерное усилие наконечника вокруг провода, исключая плохой контакт при обжимке кабеля. Кроме того существуют универсальные инструменты, позволяющие не только выполнить обжим, но и разрезать кабель, снять с него изоляцию и скрутить жилу.

Особое внимание следует обратить на тип кабеля, в бытовых условиях силовой кабель может быть двух типов:

• с монолитной жилой;
• многожильный.

При обжиме провода с монолитной жилой достаточно снять слой изоляции с небольшим запасом (до 0.3–0.5 см), (с помощью инструмента или же используя нож для снятия изоляции), затем выпрямить и обезжирить участок, с которым будет проводиться работа, после чего следует надеть на шнур термоизоляционную трубку.

Затем, выбираем на инструменте (перемычкой в матрице) определенное сечение и тип наконечника. После проведения вышеперечисленных манипуляций надо вставить подготовленный конец провода в наконечник, предварительно убедившись в отсутствии трещин в нем.

Установите рычаг блокировки храпового механизма. Невыполнение данное пункта грозит некачественным обжимом наконечника и, соответственно, плохим качеством соединения.

Заключительная часть обжима инструментом  провода с монолитной жилой:

• убеждаемся в правильности соединения;

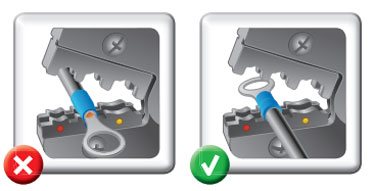

• вставляем наконечник до конца в устройство так, чтобы цифры с маркировкой матрицы выбились на лицевой или тыльной сторонах наконечника;
• до конца утапливаем оголенный участок провода в наконечник;
• прилагая усилие нажимаем на рукоятки кримпера;
• как только операция будет выполнена рукоятки автоматически начнут возвращаться в исходное положение (для этого необходимо перевести рычаг блокировки храповика в состояние «заблокировано»);
• оконцевание шнура выполнено, заключительным шагом будет надевание термоусадочной оплетки на место соединения и прогрев её специальным феном или же зажигалкой.

Если рукоятки не возвращаются в изначальное положение, то данная проблема может быть вызвана из-за следующих проблем:

• слишком слабое сжатие ручек инструмента;
• неисправность храпового механизма;
• «слабая» пружина в храповике;
• не до конца установлен рычажок блокировки храповика.

Если же предстоит оконцевать многожильные провода, то вышеуказанную методику применять не стоит, так как имеет множество нюансов.

Поэтому провода с большим количеством жил обжимаются по следующей инструкции:

• снять часть изоляции с провода (с небольшим запасом до 0.3–0.5 см), крайне желательно при удалении изоляции пользоваться специальным инструментом, позволяющим снять оплетку и не повредить жилы кабеля, но при отсутствии такого инструмента допускается использовать острый нож (при снятии изоляции следует убедиться в том, что не были затронуты жилы провода);
• надеть на шнур небольшой кусок термоизоляционной оплетки;
• после чего оголенный участок необходимо обезжирить спиртом и нанести специальную электропроводную пасту (самыми распространенными вариантами являются составы типа «КВТ» и «ЭПС»).

После вышеперечисленных манипуляций обработку кабеля можно считать законченной.

выставляем в матрице устройства необходимое сечение и тип наконечника;
устанавливаем наконечник до конца в устройство так, чтобы цифры с маркировкой матрицы находились на лицевой или тыльной сторонах наконечника;
расправленные жилы кабеля заправляем в наконечник до упора (Внимание! Скручивать жилы кабеля запрещается);
прилагая усилие нажимаем на рукоятки кримпера;
обжатие многожильного провода выполнено, теперь возвращаем заранее надетую на шнур термоусадку на место соединения и прогреваем её строительным феном, паяльником или турбозажигалкой;
после выполнения операции рукоятки должны вернуться в стандартное (разжатое положение), если этого не произошло, то причиной тому могут быть проблемы, описанные выше.

Что такое скрутка провода и чем она опасна

Несколько десятилетий назад, когда нагрузки на электрическую проводку не были такими большими, подобное соединение пользовалось популярностью. Причем опытные мастера учили меня, тогда еще молодого электрика, предварительно хорошо зачищать металл жилы, скручивать их плотно, обжимать пассатижами.

Длина такой скрутки должна была создаваться длиной порядка 10 см для обеспечения хорошего электрического контакта, как показано на самой нижнем примере. А все что выше — они бы забраковали, несмотря на красоту.

Внутри закрытых сухих помещений такие скрутки работали годами и десятилетиями. Однако многие электрики нарушали технологию и создавали не качественный контакт.

К тому же в условиях влажной среды металл окисляется. Электрическое сопротивление его переходного поверхностного слоя ухудшается. Это ведет к повышенному нагреву жил, преждевременному повреждению изоляции.

Поэтому современными правилами, в частности ПУЭ, простая скрутка проводов запрещена, как бы красиво и надежно она не была сделана.

Особую опасность составляют скрутки алюминиевых проводов, а также жил из разных металлов — меди и алюминия.

Сказывается здесь высокая пластичность мягкого алюминия и его высокая способность создавать под воздействием кислорода воздуха внешний слой оксидов, защищающий внутреннюю структуру металла. Эта пленка снижает проводимость.

При протекании токов с повышенными нагрузками алюминий, имеющий высокий коэффициент линейного расширения, нагревается, увеличивая свой объем. После охлаждения он сжимается, нарушая плотность соединения.

Каждый цикл нагрева и охлаждения ухудшает электрические характеристики скрутки. К тому же медь с алюминием работают как гальваническая пара, а это дополнительные химические реакции с образованием поверхностных окислов.

Рекомендация: везде, где встречаете простую скрутку, избавляйтесь от нее. Усиливайте ее пайкой, сваркой, обжимом или иным другим разрешенным способом.

Советы и правила безопасности

К сварке допускаются только мастера, имеющие квалификационную группу. К пайке также допускаются лица, имеющие навыки работы с паяльником. Соединять кабели можно только разрешенными для них способами. Нельзя работать с поврежденными проводками. Все оголенные части требуется заизолировать.

Соединить кабели можно разными способами. Выбор метода подсоединения определяется материалом, диаметром сечения и другими параметрами. Для корректной работы электрооборудования нужно, чтобы проводники надежно соединялись. При ненадежном контакте возможен риск возникновения пожара.

Общие требования к монтажу

Качество соединений и ответвлений при монтаже имеет первостепенное значение. При поиске неисправности в электрической цепи, чаще всего проблема возникает из-за отсутствия контакта. Некачественный контакт может привести не только к разрыву цепи, но и к перегреву проводов. Нередко это является причиной возгорания.

Поэтому к ним предъявляются жесткие требования.

Независимо от того, какими клеммами выполняется монтаж, должны выполняться следующие правила:

1. При монтаже необходимо оставлять запас проводов перед всеми соединениями (для повторного соединения).
2. Все соединения должны располагаться в доступных местах.
3. Месторасположение соединительных элементов нужно защищать от вибрации и любых других механических воздействий.
4. Изоляция соединительных элементов должна соответствовать изоляции проводников.
5. Все соединения должны выполняться в распределительных коробках, шкафах и пультах управления, специальных нишах строительных конструкций.

Выпускается множество разновидностей клеммников по назначению:

• вставные;
• гибридные;
• мини и микро клеммы;
• клеммы с предохранителями;
• клеммы с размыкателями;
• многовыводные;
• многоярусные;
• проходные и другие;

Для всех разновидностей правила монтажа едины.

Внутренность

Внутри находятся сами пресс-клещи, отвертка, сменные матрицы и запасные винты. Первая меньшая (0.5-1.5мм²) матрица для обжима автоклемм уже установлена в пресс-клещах.

Отвертка хранится под резинками на боковой стенке сумки. Отвертка двухсторонняя, на одной стороне крестик размера PH1 для регулировки усилия срабатывания храповика. На другой стороне шестигранник размера 3мм для смены матриц. Отвертка не магнитная, стержень фиксируется в ручке с помощью подпружиненного шарика.

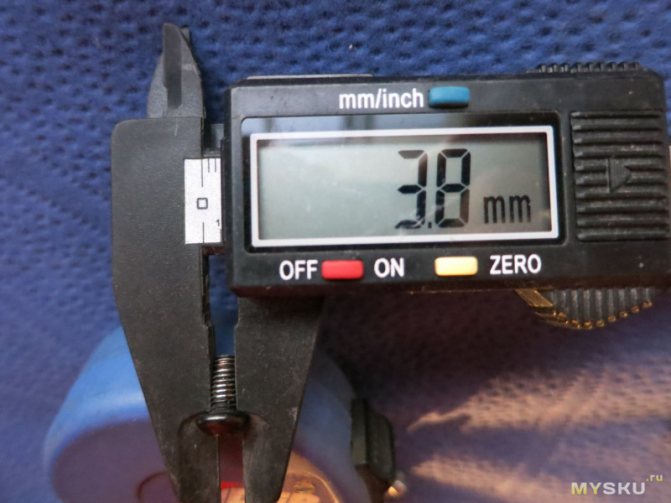

Еще три матрицы лежат в кармашках сумки. Там же лежат и 4 запасных винта для смены матриц. Винты с полукруглой головкой под внутренний шестигранник, резьба обычная М4, заменить не проблема.

Кармашки закрываются на липучки. Лайфхак — можно положить все матрицы и винты в один кармашек — вполне входят — а остальные три занять мешочками с клеммами разного типа. Или матрица + клеммы для этой матрицы в этом кармашке. Наверное я так и поступлю. Сумка универсальная, в ней еще есть два свободных места. Одно место предназначено для клещей снятия изоляции, второй предназначен для ключей разъемов MC4 солнечных батарей. Например такой лот www.tomtop.com/p-e2083.html

Клещи

Клещи сделаны из металлических пластин толщиной около 2 мм.

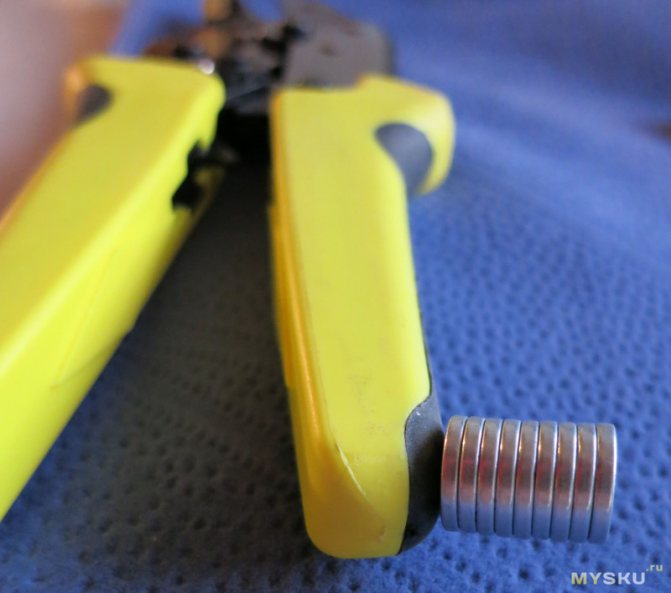

Ручки из пластика с резиновыми вставками. Ручки не шатаются, снять обычным усилием не удалось — ручки защелкнуты в фиксаторы. Сползать не будут, приклеивать не придется. Металлическая основа идет до конца пластиковой ручки — магнит липнет и в конце ручек.

На резиновых вставках нанесены знаки ++++, я думал что на второй ручке будет знак —-, но на обоих нанесен ++. Клещи собраны на заклепках и штифтах. Внутри можно увидеть две пружины, одна малая для механизма срабатывания храповика, вторая, большая, основная прикрыта крышкой. На клещах есть зубчатое колесо, зафиксированное винтом. Поворачивая это зубчатое колесо, можно регулировать конечное положение сжатия матриц. То есть можно сделать так, чтоб храповик размыкался когда матрицы сходятся не полностью. Винт на храповике можно открутить крестовым концом комплектной отвертки. Там же возле храповика есть рычажок, потянув за который, можно прервать процесс обжима и разомкнуть губки матриц.

Матрицы

Ширина всех матриц для этих клещей в месте крепления винтами 4 мм. Первая матрица JX 1601-08 обжимает автоклеммы от 0.5 мм² до 1.5 мм². Ширина первой матрицы в месте обжима 7 мм. Внутри матрицы есть ступенька, по этому эта матрица обжимает клеммы в один проход — сразу и изоляцию и жилы. Берем самую распространенную автоклемму, вставляем в матрицу и фиксируем на один щелчок храповика. Зачищенный провод вставляется в клемму и обжимается одним нажатием до того, как сработает храповик. Провод нужно зачищать так, чтоб жилы обжались в той части клеммы, где обжимаются жилы, а более узкие и длинные усы обжимают изоляцию. Ну и сам процесс обжима в GIF. Полное в видео в конце. Результат обжима клемма 6.3мм провод 1.5 мм², место в матрице 1.5 Я пробовал обжимать и другие клеммы, провод нужно подбирать под конкретную клемму. Справа хорошо обжатые клеммы, слева клеммы для которых провод слишком толстый. Клеммы и провод нужно подбирать, нельзя просто взять клемму, предназначенную для провода 1.5 мм² и обжать в ней провод 0.75 мм². Нужно или складывать провод в два раза или подбирать клемму с меньшим размером обжимных усов. Иначе провод не держится должным образом. Аналогично и с большим размером провода, при обжиме провода 2.5 мм² в клемме для 1.5 мм², в какой бы матрице не было обжато, провод будет обжат некачественно и края усиков не завернутся обратно в жилы и в изоляцию, им просто не хватит длины. Можно посмотреть например такой лот — ru.aliexpress.com/store/product/100pcs-lot-431-6A-6mm-type-A-Dia-Copper-Circular-Splice-Terminal-Wire-Naked-Connector-For/1184839_32709214061.html

Правила работы с изолированными наконечниками

• обжиму изолированными наконечниками подлежат только многопроволочные провода. Моножильные должны использоваться под свой тип неизолированных наконечников.

при выборе обязательно обращайте внимание не только на диаметр и сечение, но и на форму контактной лопатки. Нельзя использовать вилочные наконечники на подвижных или подверженных вибрациям контактах!

• изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила. В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.

• при обжатии наконечник вставляете в матрицу пресса так, чтобы шов хвостовика был сверху и строго по class=»aligncenter» width=»372″ height=»193″

• соблюдайте цветовую маркировку на матрицах с цветами самих наконечников

• обжимая пресс клещами изолированные наконечники, контролируйте чтобы каждый контур матрицы, обжимал свою часть жилы и изоляции, а также вставляйте наконечник в матрицы только с маркированной стороны

• если матрицы не полностью сомкнулись в конце зажатия ручек, значит вы не правильно подобрали размер наконечника. Если изоляционная манжета при этом повредилась, требуется заменить наконечник.

Лайфхаки работы с наконечниками НШВИ

Как сделать из наконечника НШВИ простой НШВ? Как с подручных материалов изготовить удлиненный наконечник НШВИ? Несколько лайфхаков по работе с втулочными наконечниками можно узнать из видео ниже:

Подводим итоги: какое соединение выбрать?

Скрутки стоит использовать если:

• Вы выполняете проводку во временном сооружении, например, сарае или пристройке.
• У вас есть инверторный сварочный аппарат или паяльник для качественного соединения скрученных проводов.
• Хотите сэкономить на комплектующих.

Клеммники стоит применять если:

Вам необходимо соединить алюминиевый и медный провода, например, в старом доме или на даче, где алюминиевая проводка.
Для вас важна скорость работы, и вы не хотите тратить время на сварку или пайку.
Необходимо «зашить» соединенные провода под гипсокартон или штукатурку (не относится к винтовым клеммникам).
Вы хотите иметь доступ к контакту без необходимости разбора изоляции (чтоб проверять наличие напряжения на фазе).
Вы готовы потратить деньги и получить качественные соединения, которым не нужно будет уделять внимание долгие годы.

• Трехфазное питание в доме: есть ли смысл?
• Как достать соседа: выбираем перфоратор для дома
