Как класть первый ряд кирпича на фундамент?

Кирпичная кладка по фундаменту

Необходимость цоколя

Кирпичный цоколь является деталью, которая соединяет фундамент с несущими конструкциями самого дома. И если в последнее время в некоторых проектах эта деталь может отсутствовать (сам фундамент поднимается над уровнем грунта), то ранее альтернативы кирпичной кладке в капитальном строительстве практически не существовало.

Цокольная часть выполняет множество функций

Основными функциями цокольной части являются:

• Во-первых, она обеспечивает равномерное распределение и передачу нагрузок от надземной части к фундаменту. Цоколь, спроектированный с учетом всех особенностей здания, способствует существенному увеличению срока его службы.
• Во-вторых, именно цоколь является элементом, ограждающим фундамент от разрушающих атмосферных воздействий. Его эффективная гидроизоляция позволяет защитить капитальное основание, как от почвенной влаги, так и от атмосферных осадков.
• Также не стоит забывать и о теплоизоляционной функции. Кирпич для цоколя в большинстве случаев обладает более высокими показателями сопротивления теплопередаче, а это значит, что здание будет терять меньше энергии в нижней части, и на отоплении можно будет сэкономить около 15%.

Выдвигаемые требования

Итак, зачем нужен данный элемент, мы разобрались. Теперь нужно понять, каким он должен быть.

К цоколю, сложенному из строительных блоков, выдвигаются следующие требования:

• Минимальная ширина для дома из кирпичной кладки – 510 мм, для дома из бруса – 250 -270 мм.
• Ширина цоколя из кирпича должна подбираться с таким расчетом, чтобы свес крайних блоков за пределы фундамента составлял не менее 25 мм. Этот выступ обеспечит защиту гидроизоляции основания от попадания осадков.
• Также возможно создание западающей конструкции,при которой свес кирпича над цоколем составляет около 40-50 мм. В дальнейшем этот зазор будет скрыт за счет облицовки.

Конструктивные решения

• Для раствора необходимо использовать цемент марки не ниже М200. Оптимальная консистенция -1 часть цемента, 6,7 части песка, 6,7 части извести.
• Минимальная высота составляет 250-300 мм от верхнего края основания. Как правило, в большинстве случаев кладут цоколь от 50 см, а при обустройстве цокольного этажа – от 1,5 м.
• Гидроизоляция цоколя обязательно укладывается в двух местах: между фундаментом и первым рядом кирпичной кладки, и между последним рядом кладки и стенами. Такая двухконтурная компоновка обеспечивает максимальный уровень защиты от вертикального перемещения влаги.

Выбор материала

Одним из наиболее важных параметров является выбор оптимального материала.

Марка кирпича для цоколя должна подбираться в соответствии с условиями строительства и планируемой нагрузкой на несущие конструкции:

Силикатные блоки можно использовать только в сухом климате

Силикатные блоки для возведения цокольной части здания малоприменимы. Все дело в том, что силикатная масса отличается высокой (по меркам стройматериалов, естественно) гигроскопичностью. При попадании влаги блок начинает набухать, и его прочность постепенно снижается.

Красный рядовой кирпич М100

• Что же касается марки изделия, от которой напрямую зависит его прочность, то здесь специалисты расходятся во мнениях. Некоторые утверждают, что М100 будет достаточно, другие же настаивают на том, что использовать можно кирпич не хуже чем М150 (а при больших объемах разница по стоимости весьма существенна).
  Рисковать в данном случае не стоит, поскольку М150 номинально выдерживает 50 циклов влаги – и это как раз тот минимум, на который нужно ориентироваться.
• Если же вы возводите дом на участке с высокой влажностью, или для вашей климатической зоны характерны обильные осадки – то нужно выбирать блоки М250. Да, цена у них «кусается», но зато основание будет с достаточным запасом надежности.
• Клинкерные и керамические кирпичи обладают не только хорошей несущей способностью, но и надежной защитой от влаги. Если с финансовой точки зрения вы можете позволить использовать этот материал – смело приобретайте. Цоколь будет куда более долговечным, чем сложенный из обычного красного кирпича.

Клинкерные изделия – один из наилучших вариантов

Также при выборе материала следует остановиться на таком вопросе как особенности самих блоков. Цоколь из пустотелого кирпича многими мастерами «старой школы» рассматривается как нечто несуразное – только полнотелый и никаких вариантов!

На самом деле современные технологии позволяют производить пустотелые блоки, которые по прочности ничуть не уступают полнотелому кирпичу. Естественно, необходимо выбирать качественные изделия, которые по определению не могут стоить дешево.

Метод расчета, основанный на площади цоколя

В соответствии с ГОСТом, размеры красного кирпича следующие: 250х120х65 мм. Все его стороны имеют свое название: ложок, постель и тычок, соответственно. Расчет количества материала производится при помощи нескольких методов. В качестве исходных данных в первом методе выступает площадь цоколя вместе с площадью одной из сторон кирпича. Для расчета нужно доподлинно знать общие размеры объекта.

Стандартные размеры.

В качестве примера возьмем дом, площадь основания которого 5х4 кв. м. Конечно, размеры дома могут быть любыми, но мы приводим в пример самые удобные в подсчете, чтобы вы не слишком запутались в расчетах.

Стандартный размер цоколя в высоту – 1 метр. Длина стен здания составляет 18 м (5+5+4+4 м). Рассчитать количество стройматериала можно в метрах, так будет удобнее.

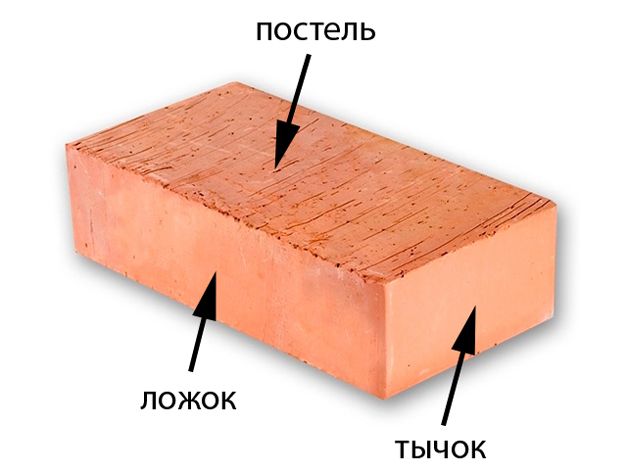

Названия сторон.

Самая простая кладка выполняется так, чтобы ее толщина была кратной половине длины кирпича. Ширина стандартного кирпича равняется 0.12 м, что в полной мере соответствует ширине такой кладки.

При устройстве кладки в один кирпич ее толщина будет 0.25 м, а если в полтора – 0.38 м и т. д.

Основные виды кладок.

Посчитать цокольный кирпич, который потребуется, проще всего так:

1. Первым делом вычисляем изначальное количество материала для одного квадратного метра площади, при условии кладки в полкирпича (даже если будем делать другую кладку).
2. В качестве наружной поверхности выступает ложок с площадью в 0.01625 кв. м (0.25х0.065 кв. м).
3. При делении одного метра квадратного на площадь ложковой стороны получается так называемое «базовое число». Это количество материала, которое требуется для выкладки 1 кв. м цоколя при толщине стены в полкирпича. Формула выглядит так: 1/0.01625 = 61.53 шт.
4. Мы посчитали количество материала без учета растворных швов, толщина которых обычно составляет 0,005–0,01 м. С учетом швов кирпича может потребоваться на 10–15% меньше. Однако стоит помнить про такую вещь, как бой материала во время доставки. Он может доходить до 5–7%.

Растворный шов.

Исходя из вышесказанного, если площадь цокольного основания – 18 кв. м (18х1 кв. м), при умножении полученного базового основания на данную величину получается необходимое для работы количество – 1107,54 шт. (1108 после округления в большую сторону). Такое количество стройматериала будет иметь очень большой вес, поэтому самостоятельно его доставить весьма затруднительно.

Кстати, такое же количество материала на цокольный пристрой получается при делении площади всей поверхности цоколя на полученную ранее площадь ложка, а именно на 18/0.01625 кв. м.

При необходимости может быть использована кладка в один кирпич и шире. Соответственно, толщина стенок будет составлять 0.25 м и более. Несмотря на это, базовое значение мы считаем только для кладки в полкирпича. Просто потом (при кладке в один) это значение умножаем на два, при кладке в полтора – на три, в два – на четыре. Иными словами, сколько раз половинка уместится в толщине кладки, такой множитель и будет у базового числа.

Назначение, виды и устройство цокольного элемента

Цоколи характеризуются тем, что они выступают над поверхностью земли. Их высота не регламентируется, однако обычно верхняя отметка цоколя совпадает с нижней отметкой перекрытия первого этажа. А сама она зависит от наличия или отсутствия подвальной части или цокольного этажа. Еще один критерий — высота цоколя должна быть выше максимальной толщины снежного покрова для данного региона.

Конструктивно цоколь бывает:

1. Западающим, то есть с нависающей над ними на 12-18 см стеной; такой цоколь применяют под штукатурку (простую или декоративную), облицовку плиткой из керамики или натурального камня, отделку штампованными сайдингами из металла или пластика.
2. Одноуровневым, находящимся в одной со стеной плоскости.
3. Выступающим с плавным иногда фигурным переходом, обеспечивающим сток воды при дожде и не накапливающим снега зимой.

Цокольные части, имеющие вид кирпичных, могут быть сформированы двумя вариантами:

1. Декоративная облицовка монолитной части, выступающей над поверхностью земли, заглубленного на нужную глубину бетонного ленточного фундамента;
2. Полностью кирпичный цоколь. Востребован, когда бетонный фундамент обрывается на отметке грунта; он имеет бугристую верхнюю часть, а в самом фундаменте наблюдаются проблемы с геометрией углов и сопряжений с внутренними основаниями капитальных несущих стен, разграничивающих пространство будущего строения на отдельные зоны и помещения.Цельнокирпичная, выступающая над землей система устраняет эти проблемы так, чтобы опирающиеся на цоколь стены оказались строго вертикальными, а углы прямыми.

Особенности кирпичной кладки цоколя

Цоколь дома рекомендуют поднимать на высоту 500 мм над уровнем земли. Хотя следует заметить, что при высоком полуподвальном этаже высота кирпичного цоколя на ленточном фундаменте может доходить до 2 м.

Кирпичи для цоколя фундамента применяют в основном красные стандартного размера. Иногда кладку делают из силикатного кирпича.

Кладку толщиной в 1 кирпич делают тогда, когда стены дома равны или тоньше ширины цоколя. Ширина кладки стен подполья определяется расчётами на основе величины нагрузки на фундамент здания и местных климатических условий.

Если с расчётами возникают затруднения, то обратившись к хозяевам соседних домов, можно выяснить, сколько они уложили кирпича на ленточный фундамент своих строений и какой толщины у них цокольные стены. Исходя из этого, несложно определиться с формой и толщиной кладки стен фундамента на строительстве собственного дома. О том, как сделать цоколь в 1,5 кирпича, смотрите в этом видео:

Вес

Масса кирпича зависит от двух факторов: материала и его наполненности. Так как плотность камня достаточно большая, то и вес полнотелого изделия весьма ощутим. Чтобы уменьшить массу, не теряя в размерах и свойствах, и при этом снизить цену продукта, производят пустотелый кирпич.

Отверстия в пустотелом кирпиче имеют разную форму – круглые, щели, и разные размеры. Отверстия бывают сквозные и несквозные.

Для отделки цоколя обычно применяют пустотелый камень с несквозными отверстиями и то не всякий. Так, глиняный красный желательно использовать полнотелый, а кислотоупорный пустотелым не бывает. Клинкерный кирпич можно применять и пустотелый: его прочность и низкая пористость допускают такое решение.

Масса клинкерного облицовочного кирпича может быть следующей:

• одинарный облицовочный весит 4,5 кг – полнотелый, и 3,7 кг – пустотелый;
• укороченный пустотелый весит 2,2 кг;
• полублок с отверстиями – 1,7 кг;
• удлиненный вариант – 3,75 кг.

А про размеры красного кирпича вы можете почитать в нашей статье.

На видео рассказывается о весе цокольного кирпича:

Керамический глиняный с отверстиями обладает более высокими теплоизоляционными качествами – из-за появления воздушных пустот. В северных регионах это свойство важнее стойкости к действию влаги:

• одинарный полнотелый камень весит от 3,6 до 3,7 кг, одинарный пустотелый – 2,6–2,7 кг;
• полуторный полнотелый – 4–4,3 кг, а пустотелый – до 3,3 кг;
• двойной полнотелый «потянет» на 6,6–7,2 кг, а пустотелый – до 5 кг;
• укороченный, выпускаемый в европейских странах, с шириной в 85 мм – 2,1–2.2 кг.

Силикатный кирпич отличается высокой плотностью – 1900 кг/куб м, поэтому при прочих равных условиях масса изделия будет больше:

• полуторный облицовочный из силиката с отверстиями весит столько же, сколько полнотелый глиняный кирпич – 4,3 кг;
• масса двойного составит 5–5,8 кг.

Кислотоупорный прямой кирпич весит 3,65 кг. Масса других видов камня не слишком отличается и колеблется от 2,95 до 3, 65 кг.

Особенности укладки

Подробная инструкция:

• Поверхность покрывается битумной мастикой.
• Проводится гидроизоляция основания рубероидом. Укладывается внахлест на 100 мм. Гидроизоляционный материал должен выступать на цоколь на 30-40 мм.

Гидроизоляция

• Контролируется ровность кладки.
• Замешивают цементный раствор.
• Толщина соединительного шва — до 20 мм.
• Кладку начинают с угла.

Кладка цоколя

• По завершении первой порядовки, выполняется проверка плоскости для контроля толщины соединительного шва.
• Следующие порядовки выполняются перевязкой. Схемы разные, часто 1-3 ряда.
• После 4 порядовки выполняется монтаж армирующей сетки.
• В крайнем слое цоколя выполняются отверстия для монтажа металлических швеллеров.
• Производится утепление конструкции внутри или с внешней стороны фасада здания. Рекомендуется использовать пенополистирол.

Теплоизоляция цоколя

Выполняется декоративная облицовка поверхности.

Декорирование цоколя

В 1 кирпич

Рекомендуется для возведения цоколя легковесных строений: сельскохозяйственного назначения, гаражей, мастерских.

Рекомендации:

• запрещено совпадение шовных соединений одного ряда и следующего;
• предполагается армирование конструкции для минимизации появления трещин;
• цоколь облицовывают.

В 2 кирпича

Инструкция выполнения:

• перевязку производят 1 раз в несколько порядовок;
• армирование выполняется через 2 ряда;
• рекомендованное совмещение порядовки — 25 %, лучше 50 %.

Базовые знания

1. Разновидности кирпича. Существует стандарт кирпича – т. н. нормальный формат (НФ). Его еще называют одинарный, размеры – 25х12х6,5 см. Также есть производные от НФ: утолщенный или полуторный (25х12х8,8 см), двойной (25х12х14 см). Еще классифицируют: одинарный модульного размера (28,8х13,8х6,5 см), полуторный модульного размера (28,8х13,8х8,8 см), утолщенный с горизонтально расположенными пустотами (25х12х8,8 см), «евро» (25х8,5х6,5 см).
2. Название граней кирпича. Рабочая сторона искусственного камня правильной формы – постель. На примере НФ ее размер – 25х12 см. Ложок – сторона, перпендикулярная постели, средняя по площади. У НФ – 25х6,5 см. Тычок – самая маленькая сторона, перпендикулярна постели. У НФ – 12х6,5 см.

Кладка кирпичей подразумевает наличие понятийного аппарата. Самые важные термины:

• Задание соединять горизонтальные ряды у горизонтальных швов.
• Боковые грани скрепляют вертикальные швы.
• Если в стене видны только длинные грани, то это ложковый ряд.
• Поверхность стены создана короткими гранями, если речь идет о тычковом ряде.
• Верста – ряд, который видно снаружи и изнутри здания.
• Забутка – ряд, упрятанный между наружными рядами.

Ошибки при постройке

Главной ошибкой при возведении цоколя является отсутствие гидроизоляции между цоколем и коробкой дома, которая осуществляет защиту от грунтовой влаги поступающей стороны подошвы фундамента. В строение с подвальным помещением гидроизоляцию устраивают на 2 уровнях в основание пола подвала и в цокольной части дома.

Также ошибкой является неправильная связка кирпича, которая приводит к образованию трещины дальнейшим негативным последствиям. Неровность цоколя относится к ошибке при строительстве, в связи с этим выполнять оклеивание гидроизоляции невозможно. При допущении неправильного выбора материала и ошибки при строительстве приводит к невозвратимым последствиям.

Расчет количества кирпича

Расчет количества кирпича потребуется произвести на этапе формирования сметы на кирпичный цоколь. Но случается, что на практике расчет производится при планировании постройки цоколя. Для расчета потребуется знать толщину и высоту цоколя. Такие показатели кратны размеру применяемого материала для укладки при учете толщины швов (обычно они составляют 10-12 мм). Обычно цоколь выстраивают толщиной 380 либо 510 мм. Кладка цоколя в 1 кирпич используется при основном процессе строительства деревянных зданий, домов для дачи, бани и прочего. Кладка в половину кирпича актуальна для облицовки цокольного помещения.

Высоту устанавливают после определения типа кирпича

Важно в процессе расчета брать во внимание швы. Расход материала зависит от толщины, но конкретную величину следует определять индивидуально. Приобретать же кирпичи необходимо с запасом в 5-7%

Приобретать же кирпичи необходимо с запасом в 5-7%.

https://youtube.com/watch?v=6n-VPvA8PZQ

Выбор материала

Материал должен быть:

• прочным;
• устойчивым к окружающей среде;
• декоративным, позволяющим сделать фасад здания эстетичным;
• морозоустойчивым, способным сохранять технические, эксплуатационные характеристики много циклов заморозки и оттаивания;
• должен плохо впитывать, пропускать влагу, воду;
• безопасным для человека, окружающей среды;
• отличаться хорошей адгезией с раствором. Исключается образование трещин, появление дефектов поверхности.

Нужно исключить деформации стройматериала по завершении возведения капитального строения, при увеличении уровня нагрузки

Внимание уделяется выявлению прочности стройматериала

Разрешено использовать кирпич:

силикатный. Отличается плохой устойчивостью к повышенному уровню влажности. Не стоит применять для ленточного типа основания. Повышенная степень влажности приведет к разбуханию стройматериала. Кирпич потеряет прочность и разрушится. Устранить проблему можно гидроизоляционным материалом. Фундамент полностью им отделывают;

Силикатный

красный с термической обработкой. Прочный, устойчивый к влаге. Выбирают продукцию марки М150. Для местности с повышенным уровнем влажности воздуха применяется марка М250;

Красный

керамический. Оптимален для создания цоколя. Производство кирпича выполняется из специального сорта глины, запекаемого при высокой температуре. Характеризуется стойкостью к влажной среде, морозостойкостью, хорошей несущей способностью.

Керамический

Декоративная облицовка не обязательна. Красный, силикатный кирпич нуждается в дополнительной защите. Повысится долговечность конструкции. Сведется к минимуму возможность деформации основания.

Виды

Цокольный кирпич представляет собой вид обычного кирпича, который используется для укладки старого или нового цоколя.

Кирпичи должны отвечать ряду критериев:

1. Материалы должны быть устойчивы к перепаду температуры, осадкам и излишней влажности.
2. Подходящий размер кирпича. Расчет производится на этапе подготовки к проекту.
3. Если от материала не исходит неприятного запаха – кирпич отвечает нормам безопасности.
4. Аккуратный внешний вид и приемлемая цена.

Собственник выбирает определенный вид кирпича в зависимости от дизайна дома и финансовых возможностей. Всего выделяют 4 типа:

• силикатный,
• красный глиняный,
• гиперпрессованный,
• клинкерный.

Силикатный

Кирпичи белого цвета, в составе которых присутствует известь и песок. При отделке цоколя применяется достаточно редко в связи с высоким водопоглощением.

В среднем этот показатель достигает 16% у силикатного типа – такой процент не подойдет для укладки основания, которое находится в постоянном контакте с водой и осадками. Как только в кирпич впитается достаточно влаги, он приобретает темный оттенок и постепенно начинает рассыпаться.

Силикатный тип подойдет для отделки домов в сухом климате. Либо придется устанавливать дополнительную гидроизоляцию, покрывать основу защитным слоем. В качестве преимущества называют доступную цену материала.

Красный

Распространен среди специалистов при отделке цоколя. В состав входит глина, а сам материал изготавливается в печи. Если сравнить красный тип кирпича с силикатным, то коэффициент поглощения влаги будет гораздо ниже. Зимой материал промерзает, а в теплое время года начинает оттаивать.

Из-за перепадов температуры со временем структура материал меняется и разрушается. На кирпичах можно заметить небольшие трещины. В этом кроется основной недостаток материала – он теряет привлекательный внешний вид. Специалисты рекомендуют использовать марки М250, которые прослужат дольше обычного.

Гиперпресованный

Вариант прекрасно подходит для отделки цоколя, поскольку обладает низким уровнем поглощения влаги. В составе материала содержится мрамор, ракушечник, доломит и портландцемент. Все ингредиенты смешиваются, а затем укладываются в специальные формы.

Клинкерный

Представитель красных глиняных кирпичей, который также обжигается, но в его составе используют клинкерную глину. Технология снижает показатель поглощения влаги до 6%, а также облает повышенной прочностью.

Благодаря низкому уровню впитывания влаги кирпич защищен от трещин, возникающих из-за мороза – такой материал прослужит хозяевам в течение 50-100 лет.

Материалы для возведения, фото

Для обустройства цокольной части деревянного дома используют:

• кирпичную кладку,
• дерево,
• природный камень,
• блоки пенобетона или газобетона,
• а также монолитный бетон.

Каждый из перечисленных вариантов обладает плюсами и минусами, которые нужно рассмотреть.

Кирпичная кладка

Один их традиционных вариантов обустройства цокольной части в деревянном доме считается кирпичная кладка. Этот материал устойчив к воздействию влаги и имеет хорошие показатели морозостойкости. Его технические характеристики не уступают даже монолитному бетону. По химическому составу в кирпич не входит вода, он сделан из обожженной глины поэтому отлично переносит влияние конденсата.

Этот вариант подходит для домов из деревянного бруса. При выборе кирпича стоит отдать предпочтение материалу с повышенной прочностью на сжатие – от 200 Мпа, а также с рельефной поверхностью.

Яркий плюс этого материала для цоколя – менее трудоемкие работы по возведению. Кирпич экологичен и не нанесет вреда жителям дома. Его рельефная поверхность сцепляется с раствором и не образует щелей и мостиков холода.

Фото кирпичного цоколя:

Дерево

Цоколь из дерева смотрится красиво, так как сам дом выполнен из бруса или бревна. Такой вариант отлично дополняет внешний вид стен, являясь продолжением композиции.

Деревянный цоколь в теории устойчив к воздействию влаги, но для этого нужно выбирать определенные породы дерева:

• красное дерево;
• лиственница;
• ель;
• кедр.

Стоимость цокольной части из дерева обойдется дороже, так как этот материал всегда в почете. Он считается экологичным и безопасным для здоровья человека. При должной обработке цоколь прослужит около 50 лет, но ему нужен постоянный уход. У данного материала есть и недостатки, он плохо защищен от влаги и не сохраняет бревенчатый дом от холодного воздуха.

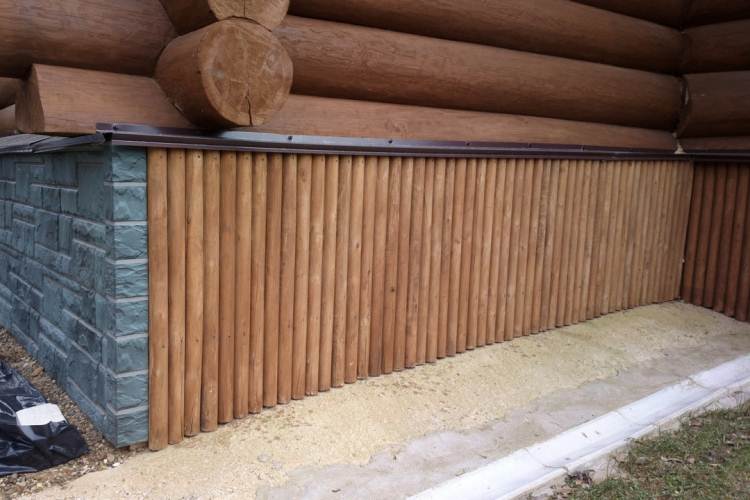

Фото деревянного цоколя:

Природный камень

Цокольные конструкции в деревянных домах из природного камня выглядят изящно и солидно. Это наиболее частый вариант, который используют при возведении цоколя. Сочетание «камень и дерево» беспроигрышный вариант в загородных срубах и коттеджах.

Есть один недостаток – стоимость материала. Застройщиков пугает высокая цена, поэтому они часто отказываются от использования данного сырья.

Каменные цоколи имеют ряд плюсов:

1. Устойчивы к воздействию влаги на протяжении нескольких лет.
2. Стойкость к температурным перепадам.
3. Возможность применения в северных и южных районах.
4. Длительный срок службы, иногда, даже больший, чем срок службы деревянного дома.

Еще одна особенность цоколя из природного камня – нет необходимости дополнительно облицовывать конструкцию.

Фото каменного цоколя:

Блоки

Блочные материалы, типа газосиликата, газобетона или пенобетона, хорошо подходят для обустройства цокольной части деревянного дома. Так как дом из древесины не дает такую большую нагрузку на фундамент, как это бывает в случае с каменным домом, то применять блочные материалы допускается.

Их плюс – возможность уложить цоколь быстро и ровно. Идеально ровная поверхность блоков ускоряет процесс работы. Блоки хорошо сохраняют тепло, что актуально, если под цоколем будет находиться подвальное помещение. Их можно облицевать любыми видами материалов – декоративной плиткой, штукатуркой или крошкой.

Единственный минус – пенобетон и подобное сырье хорошо впитывает влагу. На этапе кладки камней придется сделать гидроизоляционный слой, чтобы отвести влагу.

Монолитный бетон

При использовании раствора из бетона необходимо наращивать фундамент вверх. Это одна из сложностей такой конструкции при обустройстве цоколя. Чтобы не усложнять задачу, можно применять армированные бетонные блоки.

При самостоятельном заливании бетона сначала делают опалубку, затем в боковые стенки всверливают арматуру шириной не менее 10 мм. После этого необходимо залить образованные пустоты раствором из цемента и песка. Армирование позволяет укрепить слой, что делает цоколь практически не разрушаемым.

Фото бетонного цоколя:
