Строительные материалы для кровли

На рынке стройматериалов представлен столь широкий ассортимент кровельных материалов, что любой застройщик сможет подобрать вариант, подходящий по эксплуатационным показателям и бюджету.

Критерии выбора

Между тем, каждый отдельный проект дома включает рекомендации по устройству кровельной системы и ее покрытию. Зависит это от нескольких факторов:

• максимально допустимые показатели нагрузки на строение, согласно особенностям конкретного проекта;
• конфигурация (архитектура) крыши;
• учет веса того или иного покрытия для кровли.

Наиболее востребованные кровельные материалы для каркасного дома можно выделить в несколько категорий.

Черепица керамическая

Это покрытие для кровли изготовляется из кварцевого песка, глины и различных добавок. Наиболее практична и долговечна в эксплуатации — черепица глазурованная. Она отличается более гладкой поверхностью, что ускоряет удаление с кровли осадков.

По форме керамическая черепица бывает нескольких типов:

• ленточная;
• пазовая;
• одноволновая;
• двухволновая.

Вес одного элемента керамической черепицы в среднем достигает двух килограммов. Выбирают этот вид кровельного покрытия за долговечность, отсутствие коррозийных процессов и морозостойкость. Однако есть и существенный недостаток для каркасного строительства — большой вес. В связи с этим, для облегченных конструкций она не подходит, требуется усиление всего каркаса.

Черепица битумная

В производстве используют микс целлюлозы и стекловолокна, которым покрывают битумную плитку. Этот кровельный материал подходит для каркасной технологии лучше всего.

Он совместим с крышами сложной конфигурации, так как достаточно легкий и гибкий, а заменить поврежденную часть можно без демонтажа всей остальной кровли. Однако такой вид кровельного покрытия тоже имеет недостатки: высокая скорость возгорания и выгорание под прямыми солнечными лучами.

Металлочерепица

Этот вид кровельного покрытия состоит из оцинкованного листа, покрытого слоем полимеров. На вид металлочерепица схожа с черепицей керамической. При этом она считается универсальным покрытием для крыши каркасного дома, благодаря некоторым особенностям:

• высокой скорости монтажа;
• малому весу;
• пожаробезопасности;
• низкой цене.

Единственным минусом, который можно назвать для этого кровельного материала, — высокий уровень шума во время дождя.

Утепление каркасного дома

Как дальше строить каркасный дом? Пошаговое руководство для застройщикаподразумевает далее утепление дома. Необходимо провести все необходимые коммуникации и заняться внутренней отделкой и обустройством. В данный момент мы будет говорить конкретно про утепление, ведь остальные этапы хозяева дома делают в зависимости от своих предпочтений и вкусов.

Для стран постсоветского пространства обязательно делается внешнее и внутреннее утепление. Климатические условия наших стран намного суровее, чем в Европе, откуда, собственно, и пришло каркасное строительство, поэтому для комфортной жизни обязательно делается оба вида утепления.

https://youtube.com/watch?v=vgsS7OW519Q

Начинаем с внутреннего

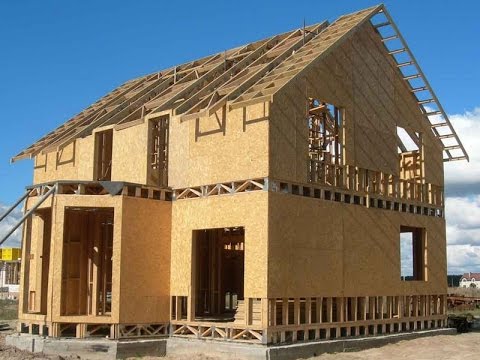

Мы уже обшили каркас OSB-панелями. Теперь нам необходимо уложить гидроизоляционную мембрану. Она укладывается внахлест (минимум 15-20 см), работать с этим материалом нужно аккуратно, чтобы мембрана не порвалась.

Далее укладываем утеплитель. Для каркасных домов используются разные виды утеплителя, но самый распространенный – это минеральная вата, поэтому и говорить будем о ней. Маты утеплителя укладываются между брусками в 2 слоя. Место соединения двух кусков ваты в первом слое должно быть примерно на середине второго слоя. Это поможет избежать появления мостков холода.

Сверху монтируется пароизоляция, только между ней и самим утеплителем обязательно оставляют вентиляционный зазор.

Далее переходим к внутренней обшивке стен. Чаще всего в этих целях используется гипсокартон.

Наружное утепление

На ту же OSB-панель монтируем деревянную обрешетку. Далее работа проходит по тому же принципу: монтаж гидроизоляционной мембраны, утеплитель, пароизоляция и внешняя обшивка стены.

Возможные примеры

На специализированных сайтах в интернете можно найти множество фото каркасного дома, возведенного своими руками. Это большое подспорье, ведь можно найти подходящий для себя вариант, который будет соответствовать Вашим индивидуальным требованиям.

Как правило, на этих сайтах есть расчет количества затраченных материалов и их стоимость. А также, пошаговая инструкция последовательных действий для сооружения данной постройки.

Таким образом, даже неквалифицированному человеку в этой сфере довольно легко подобрать дом, соответствующий необходимым личным требованиям и бюджету. Остается только воспроизвести интересующий вариант и добавить собственной уникальности.

Этапы сборки каркасного дома

Технология строительства напоминает классическую постройку деревянного дома, но имеются отличия. Последовательность следующая:

• Строительство фундамента и его гидроизоляция.
• Обвязка дома (установка окладного венца).
• Подготовка и монтаж каркаса.
• Настил пола.
• Монтаж стеновых конструкций.
• Установка межэтажных перекрытий.
• Настил кровельного материала.
• Установка окон и дверей.
• Утепление и наружная отделка.

Самые ответственные этапы – фундамент и установка несущих конструкций. Почему важен фундамент, понятно

Особое внимание уделяется точности сборки и установки каркаса потому, что он служит основанием для всей конструкции. Любой перекос или уклонение от уровня в дальнейшем создаст сложности при установке других элементов.

Наглядно смотрите пошаговую демонстрацию строительства каркасного дома в следующем видео:

Можно ли вносить изменения в уже готовые проекты

Очень часто заказчиков не устраивают типовые проекты, и они хотят внести в них определённые изменения. Все организации, которые разрабатывают проекты, могут это сделать. Вопрос только в том, сделают ли они это бесплатно.

Например, пересчитать материал для утепления или изменить назначение помещений проектировщик согласится бесплатно. Добавить веранду или крыльцо от другого проекта, убрать дверь или окно – в большинстве случаев, но, не всегда. Если потребуется изменение размеров дома – вряд ли. Для этого потребуется пересчитать размеры всех несущих конструкций, перекрытий, фундамента, фасада. Правда, такие случаи довольно редки, любой каталог проектов каркасных домов позволяет каждому подобрать либо типовой проект, либо с небольшими изменениями адаптировать его под себя.

В следующем видео смотрите, что из себя представляет полноценный проект каркасного дома:

Как выбрать подходящий проект дома для постоянного проживания

Постройки для постоянного проживания предполагают возможность их эксплуатации в любое время года, как в жару летом, так в холод зимой

При проектировании будущего дома надо обратить на это особое внимание. Если нет необходимости проживания в постройке при низких температурах, можно сэкономить на теплоизоляции

Для того чтобы летняя жара не мешала комфортному пребыванию в доме, достаточно небольшого слоя этого материала. Если же предполагается постоянное пребывание людей, необходимо предусмотреть такую толщину, чтобы тепло сохранялось даже при самых низких температурах. Для центральной полосы России толщина утеплителя рекомендуется не менее 150 мм, оптимальной считается 200 мм.

В следующем видео рекомендации архитектора по выбору проекта дома:

Заключение

Правильно сделанные (с соблюдением всех требований технологии) каркасные строения нельзя назвать самыми дешёвыми. Перед строительством дома по каркасной технологии проекты и цены на материалы можно посмотреть в каталоге у поставщика и оценить свои финансовые возможности. Но, неоспоримые их достоинства – разнообразие вариантов исполнения и технологий строительства. Это даёт возможность каждому подобрать для себя наиболее оптимальный вариант.

Первый этап строительства: фундамент

Как и любое другое строительство, каркасный дом начинается с возведения фундамента. Фундамент может быть:

• ленточный
• столбчатый
• свайный

Остальные виды мы рассматривать не будем, так как они используются крайне редко. В чем суть этих фундаментов? Ленточный представляет собой монолитный фундамент из бетона, который в жидком состоянии заливают под несущие внешние и внутренние стены. Для этого необходимо нанести разметку с помощью кольев и веревки, пометить места будущих стен, вырыть траншеи своими руками или экскаватором (минитрактором). В траншею установить опалубку, которая может быть съемной, несъемной, приобретенной в магазине, взятой в аренду или сколоченной из досок или фанеры своими руками. Готовую опалубку гидроизолируем обычной пленкой изнутри и заливаем цементную смесь для ленточного фундамента. Когда она застынет, необходимо снять опалубку и проверить геометрию. При перепадах по высоте –нанести дополнительный слой цемента для выравнивания.

Ленточный фундамент своими руками

Столбчатый фундамент представляет собой столбы, которые устанавливаются в определенных местах: по углам, в местах перекрытия, на расстоянии друг от друга не более 2-2,5 метров. Столбы могут быть заливные из цемента или сборные из блоков. Заливные делаются также, как при ленточном фундаменте, только вырываются не траншеи, а ямы, в которые устанавливается опалубка квадратной или прямоугольной формы. Опалубка также гидроизолируется.

Столбчатый фундамент под дом

Не забывайте при заливных видах фундамента использовать укосины, так как часто жидкий цемент настолько тяжел, что раздвигает опалубку, сколоченную своими руками.

Свайный фундамент для каркасного дома

Свайный фундамент напоминает столбчатый, однако роль столбов играют сваи. Они вгоняются в землю в тех же местах, где бы находились и столбы. И несут такую же опорную функцию. Сваи могут применяться на сложных почвах – глинистых, например. После установки свай необходимо тщательно проверить геометрию. Винтовые сваи могут быть отрегулированы по высоте.

Шаг № 4 Цокольное перекрытие

Нет необходимости обустраивать цокольное перекрытие в каркасном доме при использовании монолитной фундаментной плиты и полах по грунту.

Цокольное перекрытие каркасного дома

Первое что необходимо это выровнять в уровень обвязку. Для этого подойдет электрический рубанок. Перекрытие в основном собирают из доски 50 на 200, но все требует расчетов. Калькуляторы которые потребуются для расчета конструкций дома. В зависимости от расчетов, выбирается шаг балок. Зачастую это 58-59 см. под размер плитного утеплителя. При использовании эковаты шаг можно сделать уже более удобным для крепления плитного материала чернового пола (ОСП, ЦСП, фанера).

В местах установки перегородок , лестниц и других тяжелых конструкций лаги пола монтируются двойными. Для дополнительной жесткости и в местах к примыканию к стенам, устанавливаются перемычки. После сборки перекрытие его также выравнивают в уровень. Для удобства последующего сбора стен, на перекрытие монтируют временный пол. Это может быть доска 25 на 100, 25 на 150 с шагом 2-3 см.

Каркасная конструкция стен

Вертикальные стойки выполняются из бруса. Высота стоек должна быть равна высоте помещения в чистом виде. Стойки устанавливаются с шагом 50–60 см, чтобы весь каркас в дальнейшем принял монолитную и прочную конструкцию. Монтаж вертикальных элементов производится с одновременной установкой подкосов, чтобы все сооружение не рассыпалось или покосилось до времени. На тех участках, где планируется устраивать межкомнатные перегородки и дверные проемы, также необходимо выставить вертикальные стойки. Подпирая собой потолочные балки, они исключают провисание и придадут необходимую прочность каркасу. Это хорошо видно на фото.

Вертикальность стоек проверяется строительным уровнем, как показано на видео. После этого следует начать монтаж верхней обвязки и балок перекрытия, для которых также используется брус сечением 5×15 см. Крепление всех элементов можно производить длинными гвоздями.

Является ли такой дом полноценной постройкой?

Но если произвести соответствующее утепление каркасного дома — он станет полноценным жилым помещением. В качестве звукоизоляционных и теплоизоляционных материалов можно применить:

• плиты из пенопласта;
• теплоизоляционный материал из стекловаты;
• минеральные теплоизоляционные материалы (каменная и базальтовая вата).

Примечание. Перечень этих материалов действительно велик и его перечисление можно производить еще долго. Каждый из них обладает индивидуальными рабочими качествами. Их можно устанавливать совместно, тогда они станут добавлять друг друга. Благодаря этому можно легко создать необходимый микроклимат внутри такого помещения.

Утепление стен

Слои теплоизоляции: минеральная вата, влагозащитная мембрана, лист OSB

Для этой цели используется выбранный ранее материал рассчитанной толщины. В качестве такого материала выступают минеральная вата, пенополистирол, пенополиуретан или пенопласт.

Вначале закладывают маты между стойками, расположенными вертикально. Если применяется двойной настил, стыки располагаются таким образом, чтобы они не накладывались друг на друга. С внешней стороны располагают гидроизолирующий слой.

После этого производится набивка решетки из реек, толщина которых соответствует толщине утепляющего материала. Таким образом гарантируется циркуляция воздуха между теплоизоляцией и внутренней отделкой.

Утепление стен при помощи напыления целлюлозного утеплителя

С внутренней стороны также обязательно наличие гидроизоляции (или хотя-бы пароизоляции). Обычно, её прикрепляют к рейкам при помощи строительного степлера.

Внутренняя облицовка стен делается с применением гипсоволокна, фанеры или вагонки. Дальнейшая внутренняя отделка зависит от желания хозяина.

С наружной стороны стены следует защитить лёгким отделочным материалом: металлическим или пластиковым сайдингом. При желании можно использовать блок-хаус или любой другой сходный материал.

На этом строительство фактически завершено. Останется только завершить внутреннюю отделку и провести коммуникации.

Каркасный дом своими руками. Часть 26. Утепление стен

Каркасный дом своими руками: как самостоятельно построить дом-конструктор | Фото & Видео

Строительство и обустройство летней кухни на даче своими руками: проекты, дизайн, устройство, с мангалом и барбекю (60+ Фото & Видео) +Отзывы

Нижняя обвязка. Изготовление пола

Пример изготовления нижней обвязки каркасного дома на сваях

Обвязка – это укладка самого нижнего слоя досок и соединение их с основанием дома. Только по её завершении можно приступать к строительству стен.

Обычно, в качестве обвязки используют лежни – хвойные брусья сечением не менее 150 на 150 мм. Их обрабатывают специальными антигрибковыми составами.

Создание обвязки начинается с углов. Обычно, края обвязки располагают по контурам фундамента, а в углах фиксируют при помощи какого-нибудь надёжного соединения.

Для соединения с фундаментом применяют анкера или шпильки. Между собой брусья, расположенные по периметру дополнительно соединяют при помощи уголков или других элементов (скоб, нагелей, проч.).

Конструкция пола в каркасном доме

После окончания работ с лежнями по периметру приступают к монтажу поперечных лаг. Они также делаются из бруса 150 на 150 мм и располагаются на расстоянии не более 40 см одна от другой. К лежням их прибивают гвоздями соответствующей длины, а для дополнительной прочности конструкции применяют перемычки или металлические уголки.

После того, как обвязка будет выполнена, приступают к мощению пола. На обвязку укладывают гадроизоляцию и утеплитель; сверху располагают пароизоляцию.

Сооружение настила производится в последнюю очередь. Для чернового пола используют фанеру или плиты OSB. Полотна материала укладывают так, чтобы они располагались поперёк лаг обрешетки. Настил крепится к лагам при помощи саморезов. Поверх настила располагают доски полового покрытия. Теперь можно приступать к монтажу стен.

Каркасный дом своими руками. Часть 2. Цокольное перекрытие

Каркасный дом своими руками: как самостоятельно построить дом-конструктор | Фото & Видео

Как сделать красивые и необычные полки на стену своими руками: для цветов, книг, телевизора, на кухню или в гараж (100+ Фото Идей & Видео) +Отзывы

Шаг № 7 Стропильная система каркасного дома

Конструкцию крыши для каркасного дома можно выбрать любой, но мы рассмотрим более простой и бюджетный вариант — двухскатной.

Сечение стропил выбирается с учетом следующих параметров:

• Длины стропильных ног и шага их установки
• Уклона кровли (чем он меньше, тем меньше нагрузка на поверхность, чем он больше тем больше ветровые нагрузки. Оптимальным считается наклон кровли 30-35 градусов)
• Нагрузки (снеговые, ветровые и пр.), которые установлены в нормативных документах для каждого региона страны
• Вида материала, которым будет покрываться кровля, а также его веса и размера

Выбрать сечение можно двумя способами: обратиться к строительным таблицам или провести самостоятельный расчет.

Для начала надо изготовить шаблон стропильных ног. Делается это так:

Крепление стропильных ног к коньку

• Берут две доски и соединяют их внахлест под углом 90 градусов, фиксируя гвоздем в верхней точке
• Шаблон поднимают наверх и устанавливают края досок на мауерлаты
• Регулируя расположение досок, находят нужный скат. При этом их края должны на 40-60 сантиметров выходить за уровень стен, чтобы в будущем проще устроить систему водостока. Если длины досок не хватает, можно сшить по две на земле
• Когда необходимый уклон скатов получен, надо между стропильными ногами прибить поперечную перекладину, тем самым зафиксировав угол. В это же время нужно обозначить карандашом линию среза стропил, если они будут фиксироваться встык и срезы под прямым углом в местах присоединения ног к мауерлатам
• Все расчеты должны быть сняты с максимальной точностью

Стропильная система (Лари Хон)

После того, как шаблон приготовлен, по нему надо собрать две пары стропил, которые будут монтироваться по краям. При необходимости ноги наращиваются. Состыковывать их можно вполдерева толстыми болтами или шпильками, что безопасней, или при помощи двух гвоздей, вбитых под разным углом. Между двумя ногами одного стропила надо установить поперечину. После делаются запилы в стропильных ногах в местах примыкания к мауэрлату.

Крепление стропил к мауэрлату

Так же можно изготовить так называемые фермы на гвоздевых пластинах, которые позволят обойтись без центральной стены, но как и всегда все требует расчетов.

Чертеж стропильной фермы

Следующий шаг – подъем стропил на крышу и их фиксация на мауэрлатах (балках), как показано на картинке.

Когда две пары боковых стропил установлены, между ними надо натянуть веревку. Она служит маяком, по которому проверяется уровень. Далее между стропилами измеряется расстояние и делится на 60 или 80, в зависимости от шага, с которым будет вестись монтаж.

После проведения расчетов на земле собирается нужное количество стропил. Затем они поднимаются наверх, и устанавливаются с выбранным шагом по всему периметру. Между стропильными фермами прибивается по две доски для фиксации.

После сборки каркаса дома следует покрыть крышу, либо соорудить временную кровлю из тента или банеров.

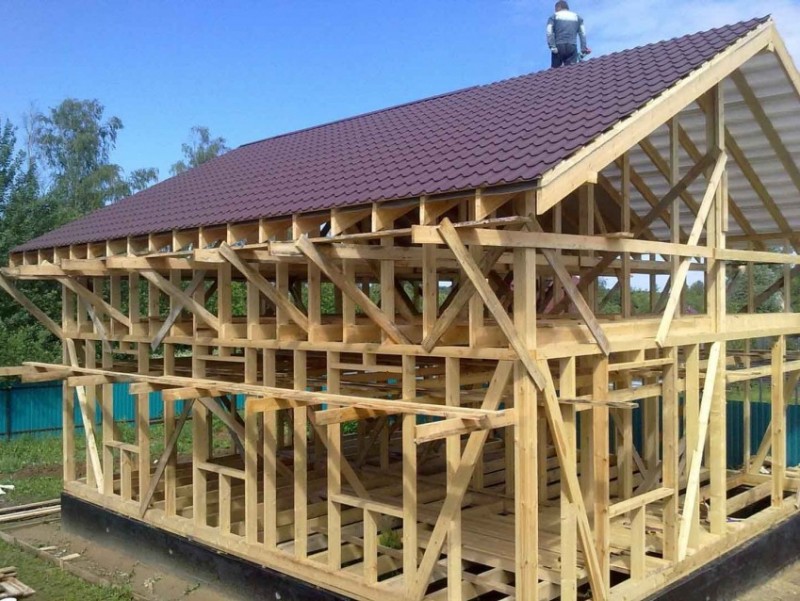

Готовый силовой каркас дома с крышей

На этом каркас Вашего дома готов. Силовой каркас дома в 100кв. м. под силу собрать одному человеку (не рекомендуется) за летней период работая по выходным и вечерам. А весь дом можно построить и за меньший срок имея пару помощников.

Каркасные дома – какой проект выбрать

Руководствуясь одними фото каркасных домов, можно распознать разве что жилую площадь, этажность и обшивку.

А ведь проектирование тематических сооружений требует обратить внимание на другие не менее важные вещи:

• Место под строительство – уровень грунтовых вод, отдаленность от инженерных коммуникаций, панорамный вид;
• Вид фундамента – легкий свайно-винтовой, столбчатый, ленточный-монолитный;
• Используемые стройматериалы – несущие элементы, крепежные элементы, теплоизоляторы.

Первый момент объясняет, насколько сложным будет проект. Ведь от уровня грунтовых вод, отдаленности коммуникаций и панорамного вида зависят выбор фундамента, затраты на подвод магистрали и разработка дома с одним-двумя этажами соответственно.

Фундамент и используемые стройматериалы уже больше отвечают за надежность будущей конструкции.

Стоимость монтажа и материала

Конечно же, любого потенциального заказчика дома волнует вопрос цены

Заказывая каркасно-щитовые постройки, обратите внимание на те услуги, которые оказывают фирмы. Иногда проект дома, консультация и расчёты предоставляются бесплатно

В среднем, цена метра квадратного дома будет стоить от 300 евро, однако на конечную цену влияет и вид фундамента, и сложность архитектурных решений, выбор материала для отделки.

Составные части каркасно щитового домика

Баня может быть дешевой, не более 10 м2, а может быть огромной двухэтажной. Цена формируется из многих факторов. Заказывайте баню только у тех застройщиков, у которых есть положительные отзывы.

Постройка фундамента

У каркасных домов нет потребности в мощных и основательных фундаментах, ведь само строение в несколько раз легче блочных, кирпичных или монолитных домов. Выбирать тип фундамента следует исходя из особенностей ландшафта, отсутствия либо наличия подвального помещения, технологии строительства каркаса.

Типы фундаментов, используемых при строительстве каркасных домов:

• Столбчатые фундаменты, они подходят для ровных участков и легких сооружений;
• Свайные фундаменты применяются, когда не требуется выравнивать участок;
• Ленточный фундамент возводят по периметру здания;
• Монолитная плита представляет собой сплошную основу из бетона с армированием.

Окончательный выбор фундамента стоит делать после утверждения проекта и проведения изыскательных работ.

https://youtube.com/watch?v=72HJ-PaG0Js%2520

Наиболее популярным решением для домов, построенных по каркасной технологии, считается ленточный фундамент. В видеоролике ниже вы можете ознакомится с технологией постройки данного типа основания.

Шаг №1: Подготовительные работы для строительства каркасного дома

Подготовительные работы для постройки любого дома одинаковы и включают в себя:

1. Подготовку участка
2. Разметку дома

Подготовка участка

Для начала необходимо очистить участок от растительности, если не весь, то хотя бы то место, где будет строиться дом. Это в значительной степени облегчит разметку и позволит сделать ее более точно.

Если строительный участок имеет большой уклон, то, в зависимости от типа фундамента и желания, его можно предварительно выровнять по горизонту, используя спецтехнику.

Внимание! Не пренебрегайте этой процедурой, потратив 1-2 часа на расчистку, в будущем вы значительно облегчите себе труд, да и замеры в траве могут быть с большой погрешностью

Разметка дома

Разметка – очень ответственный этап, потому что от него зависит планировка и ровность углов стен. При неточной разметке, на следующих этапах будет очень сложно исправить эту ошибку.

Разметка фундамента каркасного дома, как, впрочем, и любого другого, как правило, включает в себя предварительную расстановку колышков (размечаются все внешние стены), а также разметку всех внутренних стен.

Каркасный дом своими руками: пошаговая инструкция с фото

В любом случае работать удобнее, когда готов нижний уровень. Не нужно каждый раз, чтобы вбить гвоздь, пользоваться лестницами или стремянками, поэтому после укладки нижней обвязки (лежня), как правило, монтируется черновой настил или полы. Пиломатериалы, которые будут расположены вблизи земли, обязательно пропитываются антисептиками для предупреждения гнили.

Укладка нижней обвязки

Предварительно поверхность фундамента покрывается отсечной гидроизоляцией — слоем горячего битума и 2 рядами рубероида или гидроизола. Эта мера предотвратит подсос капиллярной влаги из бетона.

В качестве нижней обвязки используется брус сечением 100х150 мм или 2 доски 50х150 мм. Предварительно их нужно обработать антисептиками и подготовить отверстия в местах установки шпилек.

Шпильки рекомендуется заранее замуровать в фундаменте, закрепив нижним концом к арматурному каркасу. Если этого не сделано сразу, можно вкрутить в затвердевший бетон анкер-дюбели с резьбой под гайку. Длина крепежа — 150-200 мм, диаметр 12-16 мм, глубина погружения в фундамент не менее 100 мм. Шаг установки шпилек или анкеров — не более 2400 мм.

Монтаж шпилек — ответственная операция. Они должны быть строго вертикальны, отклонения допускаются минимальные. Начинают установку с углов, затем натягивается причалка (шнур), а по ней уже крепятся остальные анкеры. Чтобы не забрызгать резьбу при бетонировании, на нее накручиваются бумага, пленка или аналогичные материалы.

Для разметки отверстий на нижней обвязке рекомендуется положить доску или брус сверху на фундамент прямо поверх шпилек и легко ударить по дереву молотком. На обратной стороне останутся отпечатки, по которым уже можно точно провести сверление. Обвязку нужно выставить строго горизонтально и затянуть гайки.

В углах брусья стыкуются в «лапу», по длине косым или прямым замком с дополнительным усилением накладкой. При установке обвязки на свайный фундамент соединение должно располагаться точно над опорой.

Монтаж лаг

Лаги — это горизонтальные прогоны, которые служат основанием для укладки настила для пола, а также нижней обшивки и утеплителя. Они изготавливаются из досок 50х150-80х220 мм, поставленных на ребро, двутавровых или составных балок. Сечение подбирается исходя из расстояния между опорами. Чем оно больше, тем мощнее должны быть балки.

Лаги крепятся способами:

• металлическими уголками или кронштейнами встык к лежню;

с опиранием на нижнюю обвязку, с наружной стороны торцы закрываются фасадной доской.

Стыкуются лаги только на прогонах. К лежню прибиваются косо с помощью гвоздей, а к фасадной доске прикручиваются 2-3 саморезами.

Если пролет более 2,5 м, между балками устанавливаются распорки для жесткости и предупреждения прогибов. Они крепятся прибитыми наискось гвоздями к лагам.

Устройство пола

По готовому основанию укладывается настил из досок, цементно-стружечных, древесно-струженых или гипсоволокнистых водостойких плит, влагостойкой фанеры. Толщина определяется перекрываемым пролетом:

• 400 мм — 30 мм ГВЛ и 16 мм остальные материалы;
• 500 мм — фанера, ЦСП 16 мм, ДСП, пиломатериалы 19 мм, ГВЛ 36 мм;
• 600 мм — фанера 18 мм, ЦСП 26 мм, ДСП 19 мм, доски 36 мм.

На участках, где возможно замачивание пола в процессе эксплуатации (ванные, санузлы, кухни и т.д.), проводится гидрофобизирующая обработка поверхности и краев древесных материалов.

На этом этапе можно провести утепление, поскольку каркас перегородок в последующем крепится к черному полу и демонтаж верхнего покрытия будет затруднен.

В качестве теплоизоляции используются:

• засыпные материалы — керамзит, вермикулит, перлит и т.д.;
• волокнистые — базальтовая вата, стекловата и т.д.;
• полимерные вспененные — экструдированный пенополистирол, пенопласт, поролон;
• напыляемые — полиуретан, эковата.

На лаги в нижней части прибиваются черепные бруски, на них крепятся листы ОСП, влагостойкой фанеры. Это основание для укладки теплоизоляции.

Дальнейшая последовательность зависит от вида материала:

• Наиболее капризна минвата. Ее нужно защитить от попадания воды и пара, поэтому и снизу, и сверху укладываются парогидроизоляционные мембраны.
• Пенополистирол не боится влажности, но очень любим мышами. В местах, где возможно их проникновение, стоит положить металлические сетки с мелкой ячейкой — 5-8 мм.

Засыпные чаще используются в полах по грунту. Толщина засыпки — не менее 20 см.
Напыляемые виды наносятся профессиональным оборудованием. Создается достаточно высокое давление, поэтому нижняя обшивка должна быть очень прочной.

После укладки теплоизоляции монтируется черновое напольное покрытие. Оно служит горизонтальным основанием для подготовки конструкций, а также дальнейшего монтажа перегородок.

Легко ли такую постройку воспроизвести самостоятельно?

Желательно данную работу поручить профессионалам. Это значительно сократит время постройки. Однако, если Вы располагаете необходимым временем и твердо решили, что строим каркасный дом своими руками — нужно запастись терпением и предварительно изучить тонкости таких конструкций.

На самом деле, нет ничего сложного

Важно составить собственный проект, тщательно рассчитать необходимое количество материалов и закупить их

Предварительно нужно сделать фундамент, либо забить сваи в грунт. Тем самым создать твердую платформу для будущего дома.

Теперь можно начинать само строительство и четко исполнять перечень запланированных работ, придерживаться их технологии. Как результат, Вы получите построенный собственноручно дом.

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

• традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
• методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
• из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
• по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
• по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
4. Монтаж промежуточных элементов.
5. Соединение опор брусом верхней обвязки.
6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

• для наружных стен — 150х50 мм, 200х50 мм;
• для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

• элементы монтируют с наклоном 40°-60°;
• толщина укосин — не более 1/4 от высоты сечения стойки;
• крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
• укосины врезают заподлицо со стойками, обвязками и перемычками;
• на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
• к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.
