Гараж из сэндвич-панелей своими руками

Крепление к каркасу

В зависимости от материала каркаса (металл, дерево или железобетон) используется свой способ крепления:

Крепление к металлическому каркасу

Панель монтируется на железобетонную и деревянную основу, практически так же, как крепятся сэндвич панели к металлическому каркасу. Главное, чтобы на поверхности стеновых конструкций, каркасе не было ржавчины.

Сэндвич-панели на металлическом каркасеИсточник tildacdn.com

Перед началом сборки необходимо проверить:

• выравнен ли фундамент и каркас;
• между профилями соблюдается расстояние равное ширине панелей с зазором в 5 см;
• все элементы сборки находятся на месте, т.к. прерывать монтажные работы запрещено.

Крепление к деревянному каркасу

Заранее стоит позаботиться о том, как крепить сендвичные панели к каркасу из дерева, ведь он за несколько дней обрабатывается инсектицидами, пропиткой. Также на дерево наносят специальные пропитки, которые снизят пожароопасность здания.

Стеновые конструкции усаживаются специальными саморезами, предназначенными для деревянных конструкций. Предварительно проводят засверловку отверстий, чтобы не повредить материал. Деревянные каркасы сейчас используются редко, т.к. дерево легко воспламеняется.

Крепление к железобетонному каркасу

Часто используется для быстровозводимых зданий. В отличие от металла, железобетон не подвержен коррозии. Низкая теплопроводность позволяет повысить энергоэффективность здания.

Панели на железобетонном каркасеИсточник panelkomplekt.ru

На железобетон и металлический каркас панели крепятся одинаково, используют саморезы и кляммеры. Однако сэндвич-панели редко сочетают с железобетоном, т.к. для такого веса конструкции требуется возведение укреплённого фундамента.

Стартуем

На помощь я пригласил своих лучших друзей. Так работать веселей и быстрей. До момента доставки панелей на площадку мы успели подготовить фундамент согласно разработанному проекту. Кроме ленточного малозаглубленного фундамента на участке появился временный санузел, бытовка, колодец с питьевой водой.

При закладке фундамента были сразу проложены канализационные и водопроводные трубы. Домик хоть и небольшой, но со всеми удобствами на случай необходимости задержаться на даче на несколько дней. Проведение всех работ тщательно сверяли с проектом, который разрабатывался с учетом установки деревянного каркаса. Фундамент возвышался над уровнем грунта на 30 см.

Преимущества и недостатки

Построить дом из сэндвичных панелей легко. Данный процесс занимает минимальное количество времени, главное в точности соблюдать все нюансы. Всё больше владельцев участков решают построить дачный дом или частный дом с использованием сэндвичей. Объясняется это большим преимуществом материала для постройки и непосредственно самого здания:

• тепло- и звукоизоляционные свойства за счёт полной герметизации;
• лёгкая конструкция не требует мощного фундамента, что опять говорит об экономичности проекта;
• по материальным затратам дом из стеновых сэндвичей — самый бюджетный вариант;
• строить из сэндвича можно даже зимой, главное, чтобы было сухо;
• на возведение дома требуется минимум времени, усилий, приспособлений и инструмента;
• материалы устойчивы к гниению, образованию грибка и патогенной микрофлоры;
• постройка дома из панелей гарантирует небольшие затраты на обогрев помещений за счёт герметичности и высоких теплоизоляционных качеств;
• ровные гладкие поверхности позволяют после монтажа сразу приступать к отделке, минуя промежуточные этапы выравнивая.

Жилые здания такого типа имеют ряд недостатков, на которые также стоит обратить внимание, прежде чем сделать окончательный выбор:

• в сравнении с деревом, кирпичом и бетоном, у сэндвичей небольшой эксплуатационный период — до 30 лет;
• относительная прочность в условиях частых механических воздействий на поверхность;

• потребность в обустройстве принудительной вытяжной вентиляции, так как постройка получается абсолютно герметичной, что препятствует попаданию потоков свежего воздуха из внешней среды.

  Чтобы понять, как построить дом, необходимо проконсультироваться у опытных специалистов. Конечно же, рядовому мастеру трудно самостоятельно разобраться с чертежами, правильно подобрать материалы для каркасного жилища. Избежать ошибок ещё на начальных этапах поможет пошаговая инструкция. По ней легко построить дом из сэндвич панелей своими руками.

  Строим из сэндвич-панелей в семь основных этапов:

Этап 1: Составление плана

Часто данный этап делегируют специализированным компаниям, где работают опытные строители. План предполагает не только чертёж, но и точное соблюдение размеров, пропорций, которыми придётся руководствоваться при строительстве. На основе плановой документации составляют смету на расходные материалы.

Этап 2: Фундамент

К фундаменту под каркасные дома не предъявляют высоких требований, поэтому оптимальными вариантами станут свайное или ленточное основание. Важнее получить строго горизонтальную поверхность для монтажа панелей.

Этап 3: Сборка конструкции

Будь то небольшой летний  домик из панелей или капитальное жилое здание, им нужен надёжный каркас. Сооружать эту конструкцию начинают ещё на этапе обустройства фундамента. Для данных целей подходят металлические изделия или деревянные брусья.

Отдавая предпочтение каркасу из деревянных брусьев, стоит позаботиться о дополнительной обработке антисептиками, антипиренами. В противном случае, излишнее влагообразование приведёт к гниению, появлению плесени.

При монтаже с металлическими конструкциями каркаса рекомендуют прокладывать теплоизолирующие материалы на стыке панели и металла.

Этап 4: Установка панелей

Сборка дома начинается с угла путём фиксации изделия к каркасу

Важно соблюдать плотность соединений. Зазоры между элементами каркаса и панелью устраняют монтажной пеной

Для небольших лёгких конструкций возможна сборка без каркаса. За счёт точного соединения панелей, зафиксированного монтажной пеной и саморезами, обеспечивают надёжность монтажа. Сборку начинают таким же образом от угла. На этом этапе главная задача — поставить первые панели строго вертикально.

Этап 5: Перекрытия

По окончании монтажа стен для крепления перекрытий в паз панели на пену укладывают обвязочный брус и крепят саморезами. Перекрытие укладывают на обвязочный брус. Кстати, перекрытие можно тоже сделать из панелей.

Этап 6: Окна и двери

На этапе монтажа окон и дверей многое зависит от правильности соблюдения чертёжных размеров. Образованные проёмы должны быть ровными, что снизит затраты на расходные материалы и позволит минимизировать время установки.

Этап 7: Кровля

Для обустройства кровли также используют специальные панели, которые закрепляются на перекрытиях и коньках. По завершении монтажа основных материалов происходит укладка декоративного слоя.

Если в плане дома присутствует мансардный этаж, чердак, предназначенный для частого использования, желательно заранее предусмотреть под кровлей дополнительную гидроизоляцию. Данное решение обеспечит дополнительную защиту конструкции.

Сложности самостоятельного изготовления

Обеспечить качественное самодельное исполнение достаточно сложно. Есть риск, что материалы плохо склеятся между собой, что приведет к отслоению и значительному ухудшению эксплуатационных характеристик.

Основные сложности заключаются именно в прессовании изделия:

1. Во-первых, добиться равномерного распределения нагрузки при соединении элементов ручным способом сложно. Вместо пресса некоторые используют механические захваты. Такой метод позволяет достичь нужного давления – 0,3 кг/кв. м. Высота «пирамиды» из панелей во время прессования не должна превышать 1,2 м.
2. Во-вторых, скорость высыхания клея требует от исполнителя быстроты и точности действий. Некоторые домашние умельцы пытаются увеличить период полимеризации состава, понизив температуру и повысив влажность в помещении.

Технология сборки сэндвич-панелей достаточно проста, особых навыков и умений не потребуется. А вот наличие оборудование существенно улучшит качество изделий.

Технология крепления

Нет смысла расписывать все «тонкости» такой работы по двум причинам. Во-первых, речь идет о сэндвич-панелях ВООБЩЕ, а они бывают разных видов. Во-вторых, к своей продукции Изготовители прикладывают сопроводительную документацию с рекомендациями (инструкция, руководство), в которой полностью отражена вся специфика монтажа именно ЭТИХ изделий. К примеру, нужен ли между направляющими и панелями утеплитель, и если да, то какой? Чтобы у читателя не возникло путаницы в данном вопросе, отметим лишь основные моменты, которыми характеризуется возведение каркасных панельных домов.

Сортировка образцов

Кстати, именно об этом часто или забывают, или пренебрегают данным этапом. Ведь сэндвич-панели, как правило, закупаются разных размеров (по проекту, чертежу), так как любое строение имеет свои особенности. Именно для того, чтобы минимизировать работы по их резке (а значит, снизить количество отходов), и подбираются соответствующие габариты образцов.

Установка опорных элементов для нижнего ряда

Их крепление производится к цоколю строения, по его периметру. В качестве таких направляющих используются металлопрофиль, уголок (толщиной от 1 мм), в некоторых случаях – деревянные рейки (брус). Интервал между крепежными элементами выбирается произвольно (как правило, около полуметра). Главное, чтобы фиксация опоры была надежной.

Нужно обеспечить ее горизонтальность, иначе вся панельная «сборка» пойдет с перекосом. Поэтому строительный уровень здесь – главный «помощник». Если необходимо, то верх цоколя предварительно обрабатывается герметиком, или между ним и направляющей укладывается уплотнитель.

Монтаж горизонтальный

Из названия понятно, что сначала, начиная с угла, выкладывается нижний ряд, а потом, друг за другом – все остальные. При этом необходимо выдерживать рекомендованную ширину стыка (с учетом температурной деформации). Панели при таком способу устанавливаются ПАЗОМ ВНИЗ. Зачем, понятно – этим обеспечивается дополнительное предохранение от попадания жидкости внутрь сэндвича.

Монтаж вертикальный

Отличается тем, что после установки нижнего яруса возводятся ряды вертикальные. Да и ориентация меняется, так как их форма – прямоугольник.

Монтаж на кровле

Данный вид работ во многом определяется крутизной скатов. При угле более 150 рекомендуется устанавливать дополнительные упоры, предохраняющие панели от сползания со стропильной системы. Направление укладки – от ее края вверх, к коньковому пролету.

Заключительный этап – установка доборных элементов.

Несколько замечаний

• В статье даны общие рекомендации. Поэтому при монтаже определенного типа сэндвич панелей нужно руководствоваться инструкцией Производителя.
• «Стыковка» образцов производится при помощи специальных приспособлений (прижимные устройства). Методика типа «давайте постучим» в этом случае может привести к повреждению сэндвича.
• Если работа выполняется силами наемных специалистов, то не стоит слишком уж полагаться на их порядочность, даже если кто-то и отзывался об этих людях хорошо. Дело в том, что нередко их «огрехи» проявляются только спустя некоторое время. А они могут быть, так как делать для кого-то – это не одно и то же, что для себя. Наемные мастера «зарабатывают», в первую очередь, на скорости выполнения монтажа, а качество, к сожалению, отходит на второй план. С этой точки зрения нужно самому полностью разобраться со всеми нюансами данной работы и осуществлять контроль на всех без исключения этапах – так надежнее.

Список источников

• www.sehndvichpaneli.ru
• klyshko.ru
• masterim.guru
• homius.ru
• kazap.ru
• 1propaneli.ru
• plotnikov-pub.ru

Основные правила монтажа сэндвич-панелей

Все элементы конструкции легкосборных зданий заготавливаются заранее по проектным размерам. На объекте их собирают, то есть, как конструктор, крепят сэндвич-панели к каркасу, смонтированному на заранее устроенном фундаменте.

Требования к несущей конструкции

Материалом каркаса современных панельных построек обычно служит профильная труба. Шаг колонн, пролет ферм или прогонов должен точно соответствовать указанному проектом.

Дело в том, что несущая способность сэндвича зависит от толщины, а также профиля металла покрытия. Она рассчитывается для оценки восприятия монтажных, снеговых, ветровых нагрузок панелями исходя из шага опирания плиты.

Допустимые отклонения собранного каркаса от проектных размеров измеряются миллиметрами, поэтому для монтажных работ необходимо привлекать опытных специалистов, использовать точные приборы, прошедшие юстировку и поверку.

Разрезание панелей

Раскрой панелей при необходимости должен выполнятся на ровной поверхности специальными ножницами, сабельной или циркулярной пилой.

«Болгарка» с обычным диском для раскроя не годится. При работе она сильно греет металл, дает массу искр, повреждая полимерное покрытие сэндвич-панелей. Если в качестве утеплителя использован пенопласт, то плавит его и может вызвать возгорание.

Раскрой должен производиться точно по предварительной разметке. Панель укладывают на ровную твердую поверхность. Для предотвращения царапин используют подкладки.

Обработка сэндвич-панелей

Для дополнительной защиты во время транспортировки панели могут быть покрыты практически незаметной полиэтиленовой пленкой. Ее обязательно нужно снять до монтажа, либо сразу после того, как панели будут установлены. Со временем пленка потрескается, прилипнет к панели, и убрать ее будет гораздо сложнее.

Особое внимание обращают на обработку места реза после раскроя плит. После того как резка произведена, поврежденный край покрывают слоем специальной защитной краски, совпадающей по тону и цвету с основной

Как правило, необходимое ее количество идет в комплекте с конструкциями будущего здания. Случайные загрязнения смывают обычной теплой водой с добавлением стирального порошка или средства для мытья посуды без абразивных добавок.

Если необходимо применить растворитель, предварительно проверяют, как он воздействует на покрытие, в незаметном месте.

Крепление сэндвич-панелей

В зависимости от способа монтажа, панели крепят к металлическому каркасу, прогонам или стойкам, используя самонарезающие шурупы со сверлящим наконечником. В случае крепления к железобетонным колоннам применяют металлические хомуты, дополнительные каркасы.

Шуруп должен входит в панель (и, соответственно, каркас) строго перпендикулярно. При наличии уплотняющей прокладки, шуруповерт регулируют так, чтобы плотно прижать ее, не выдавливая. Шаг крепления к металлоконструкции должен обеспечивать надежность без перерасхода крепежа.

Чтобы исключить перекос при завинчивании, панели крепятся к металлокаркасу стальными струбцинами. При небольших размерах и весе конструкции ее могут удерживать подсобники.

Главное внимание необходимо обратить на правильность монтажа самой первой конструкции. Ошибка при ее монтаже скажется на всей стене

Монтаж доборных элементов

К доборным элементам относят различного рода отливы, угловые накладки, нащельники и прочее. Кроме того, в эту категорию могут попадать сами панели с нестандартными размерами, необходимые там, где стандартное изделие установить нельзя.

Крепеж доборных элементов, в том числе связанных с монтажом окон, дверей, инженерных сетей и конструкций, выполняют небольшими саморезами. В особо ответственных местах, где доступ к ним впоследствии окажется затруднен или невозможен, используют заклепки.

Герметизацию накладок выполняют жидким силиконом.

Несмотря на простоту сборки здания из сэндвич-панелей, процесс имеет свои тонкости и нюансы. Задумав постройку подобного сооружения, иногда целесообразно воспользоваться услугами профессионалов. Также не следует пренебрегать техникой безопасности. При креплении сэндвич-панелей на высоте нужно использовать ограждения, монтажные пояса, и на любой высоте работать в спецодежде, плотных перчатках.

В заключение небольшое видео о том, как правильно крепить сэндвич-панели:

Фундамент для гаража из сэндвич-панелей

Фундамент заложен

Выбор типа фундамента – один из важнейших вопросов при возведении строений любого назначения. Есть несколько способов сделать надёжное основание для гаража из сэндвич-панелей.

Варианты следующие:

• мелкозаглубленный ленточный фундамент (МЗЛФ или МЗЛ);
• железобетонная плита;
• сваи.

Лучшим выбором будет самостоятельная заливка мелкозаглубленной железобетонной плиты.

Её преимущества:

• исключает необходимость в устройстве пола (им является верхняя плоскость фундамента);
• обеспечивает строению устойчивость, так как способна компенсировать колебания грунта;
• выдерживает значительные весовые нагрузки.

Этапы устройства плитного фундамента для гаража из сэндвич панелей

Шаг 1 – Разметка участка строительства

На этом этапе определяют место для строительства гаража и делают разбивку поверхности, устанавливая угловые и промежуточные колышки. Натягивают между ними разметочную шнурку (веревку, шпагат).

Шаг 2 – Формирование котлована

В пределах разметки вынимают грунт механизированным или ручным способом на глубину 40-50 см. Дно и стены котлована выравнивают и утрамбовывают виброплитой.

Шаг 3 – Отсыпка

Равномерным слоем по дну распределяют песок так, чтобы получился слой толщиной 5-7 см. Выравнивают его и уплотняют. Аналогичным способом формируют 10 см слой гравийной отсыпки.

Шаг 4 – Монтаж опалубки

Если нет пиломатериала для строительства опалубки, стены котлована укрывают рубероидом. Если материал есть, монтируют деревянные щиты и укрепляют их укосинами и вертикально установленными деревянными брусками.

Шаг 5 – Армирование плиты

Из горячекатанной круглой арматуры собирают металлический каркас с ячеей 20-25 см. Прутки соединяют вязальной проволокой.

Шаг 6 – Заливка бетона

Плиту рекомендуется заливать заводским бетоном с помощью бетононасоса. Каждый слой обязательно уплотняют. Если этого не сделать, в бетоне останется воздух и в плите образуются пустоты (каверны). На завершающем этапе выполняют выравнивание поверхности длинной доской.

Что такое сэндвич-панель?

Первый опыт использования сэндвич-панелей был получен еще в 1930 году, но массовое производство началось лишь спустя 30 лет. Сегодня такой вариант строительства приобретает все большую популярность, хоть он и не лишен определенных недостатков.

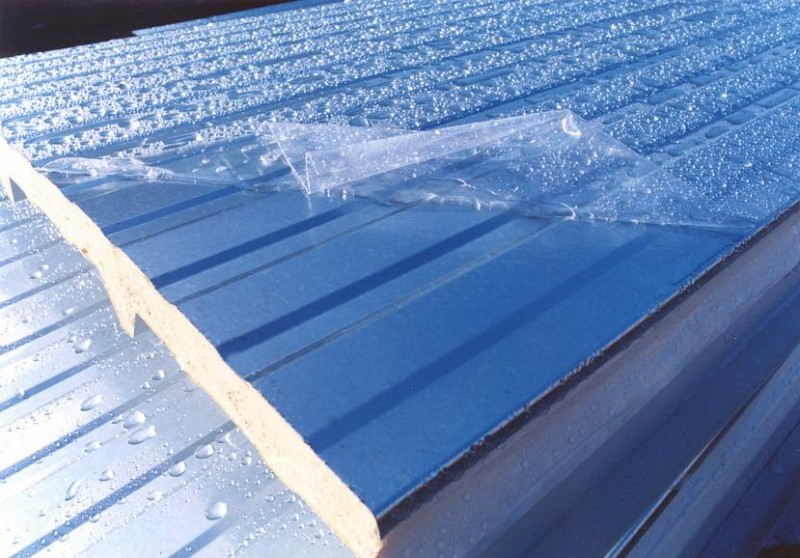

В общих чертах сэндвич-панель – это совокупность двух листов твердого материала, между которыми находится слой утеплителя (теплоизоляционного состава). Детали соединяются друг с другом путем холодного или горячего прессования.

Выпускаются кровельные и стеновые панели. Кровельные сэндвич-панели изготавливаются из листа с высоким профилем. В них используется утеплитель повышенной плотности. Для соединения элементов между собой предусматривается замок особой конструкции. Все это в совокупности позволяет кровле выдерживать высокие нагрузки при эксплуатации. Стеновые панели обычно гладкие или профилированные под сайдинг, бревно, микроволны. Они рассчитаны на меньшие нагрузки, поэтому для обустройства кровли использоваться не могут.

На основе кровельных и стеновых сэндвич-панелей изготавливают модульные здания сборно-разборного и неразборного типов. Конструкции заводской готовности со сварными соединениями целесообразно заказывать при небольшом расстоянии от отведенного под застройку участка до завода-изготовителя. Разборные конструкции доставляются на любые расстояния в виде «конструктора», который собирается по месту установки – элементы монтируются на каркас без использования тяжелой строительной техники. Проектом предусматривается возможность подключения ко всем инженерным коммуникациям – осуществляется внутренняя их разводка в соответствии со СНиП. Выполняется внутренняя отделка.

Преимущества

Одним из важных преимуществ сэндвич-панелей является возможность проведения работ в любой сезон – не становятся препятствием ни промерзшая земля, ни сложные климатические условия. Сроки возведения здания минимальны – уже через несколько недель после разработки проекта можно праздновать новоселье. Строительство возможно на участках, не подходящих для возведения капитальных построек.

Готовое здание:

• имеет отличные теплоизоляционные характеристики – летом в доме не жарко, зимой не холодно (за счет сохранения тепла удается сэкономить на отоплении вплоть до 90%, в зависимости от толщины слоя утеплителя);
• используются экологичные материалы – можно не опасаться вредных выделений, способных повлиять на здоровье проживающих в доме людей;
• конструкция имеет небольшой вес, благодаря чему требования к фундаменту снижаются (можно ограничиться оцинкованными винтовыми сваями, бетонными блоками, асфальтированной площадкой);
• используемые материалы устойчивы к агрессивным факторам;
• стоимость такого строительства ниже, чем в случае возведения капитальной постройки;
• дом в любой момент можно перевезти на другое место без серьезных затрат;
• существует возможность расширить постройку путем добавления дополнительных блоков – при желании можно увеличить этажность здания или сделать пристройку к дому из сэндвич-панелей;
• при проведении монтажа практически отсутствуют мусор и шум, ведь все основные действия выполняются на заводе.

Недостатки

К недостаткам можно отнести абсолютную герметичность постройки – для обеспечения комфортных условий проживания нужно организовать принудительную приточно-вытяжную вентиляцию. Срок службы модульного дома меньше, чем у капитальных зданий из кирпича или других материалов. Дорого продать его не получится.

Покрытие сэндвич панелей

Современное устройство сэндвич панелей предполагает различные виды покрытий и утепляющих наполнителей. Покрытие для панелей типа сэндвич может быть из следующих материалов:

• оцинкованная сталь выделяется среди аналогов легкостью в эксплуатации, значительными антикоррозийными свойствами; чем толще слой цинка, тем дольше прослужит панель;
• алюцинк (в составе алюминий + цинк + кремний) — отражает УФ-излучение, допустимый температурный режим использования — до +315°С;
• гипсокартон (по бокам строительный картон, внутри гипсовый сердечник) — малый вес, экологическая безопасность, пригодность для жилых помещений;
• пластизол (ПВХ с пластификаторами) — обладает высокой плотностью, материал рекомендован для использования в сложных погодных условиях, не боится механических повреждений, соответствует требованиям внутренней и наружной отделки помещений;
• оргалит влагостойкий (древесина в виде стружек + клей) — надежная защита от влаги, на которую влияет качество клея;
• ОСП — это склеенная под давлением деревянная стружка;
• пурал (полиуретан + полиамид) — подходит для внешней и внутренней отделки, оберегает от нестабильных температур и резких перепадов, выгорания, коррозии;
• полиэстер — выдерживает длительный высокотемпературный режим, не выгорает, устойчив к механическим повреждениям;
• полипропиленом/полистиролом отделывают оконные проемы (сэндвич-откосы).

Монтаж дома

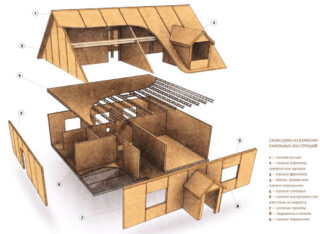

Для строительства дома по каркасно-панельной технологии недостаточно одного фото, вам понадобится проект, разработанный в соответствующей организации. Процесс возведения фундамента мы намерено упустим, отметим только, что для такого дома понадобится мелкозаглублённое ленточное основание, столбчатая или свайно-винтовая конструкция, можно использовать и незаглублённый плитный фундамент.

Намного важнее знать, как выполняется монтаж стеновых сэндвич панелей. Для этого вам стоит придерживаться следующей последовательности действий:

1. Сначала производится укладка обвязочного бруса. Для этого используем изделие сечением 25х15 см. Брус монтируется на ленточное основание или ростверк в центральной его части. Горизонтальность элемента тщательно контролируется.
2. В углах брус соединяется «в лапу» или «в полдерева». Соединение дополнительно фиксируется деревянным нагелем. Установка нагеля выполняется в просверленные отверстия диаметром 2 см и длиной 10-15 см.
3. Брус фиксируется к основанию на анкерах. Шаг крепежей – 1,5-2 м, а в углах используем по два крепёжных элемента. Для этих целей берём анкеры длиной 35 см и диаметром 1-1,2 см. Головки анкеров утапливаем в обвязочный брус.

Пол из СИП панелей

Подготавливаем брусья для лаг. Эти же брусья будут выступать балками-шипами, которые будут вставляться между панелями. Балка должна быть такой длины, чтобы она укладывалась в паз на обвязочном брусе и прочно опиралась на конструкцию основания. Для панелей толщиной 174 мм берём балки размером 15х5 см, а для изделий толщиной 224 мм подойдут балки сечением 20х5 см. Далее панели подрезаем до необходимой длины. Для выемки утеплителя используем терморезак.

Дальше монтаж ведём в такой последовательности:

1. Сборку начинаем вести с углового элемента. Дальше сращиваем все панели по длинной стороне вряд.
2. В паз панели задуваем монтажную пену и вставляем балку. Изделия плотно прижимаем на несколько секунд. Выполняем дополнительную фиксацию при помощи оцинкованных саморезов (шаг установки 15 см) или шурупов по дереву.
3. После этого со стороны балки прикрепляем вторую панель. Перед этим паз панели также стоит запенить. Элемент надеваем на балку и плотно прижимаем.
4. Собрав таким образом весь пол, закрываем досками толщиной 2,5 см пазы по периметру пола. В этом случае также используем монтажную пену для предварительного заполнения паза.
5. Затем собранную конструкцию при помощи строительной техники или рычажного механизма укладываем на обвязочный брус и основание. При этом лаги должны точно попасть в места вырубки, которые выполнены под них в обвязочном брусе. Лаги в месте опирания на фундамент крепим к нему при помощи анкеров и стальных уголков.

Монтаж стен

Очень важно правильно и строго вертикально установить две угловые панели, поскольку остальные элементы будут ровняться по ним

Сначала нужно уложить направляющую доску (лежень). Ширина доски зависит от толщины панели. Доску укладываем на обвязочный брус и крепим саморезами с шагом 35-40 см.
Монтаж панелей начинаем вести с угла

Очень важно правильно и строго вертикально установить две угловые панели, поскольку остальные элементы будут ровняться по ним. Для этого заполняем пеной нижний паз элемента и ставим его на лежень, фиксируем саморезами с шагом 15 см.
Две соседние панели плотно соединяем друг с другом. Можно использовать брус или обойтись без него, запенив паз и скрутив элементы саморезами

Шаг установки крепежей 50 см.
Аналогично устанавливаются все последующие элементы. После этого верхний паз изделий заполняется пеной и в него укладывается верхний обвязочный брус сечением 15х20 см. Брус фиксируем саморезами к панелям.
Проёмы под оконные и дверные блоки можно вырезать в уже установленных элементах.
Балки перекрытия фиксируются в брусе верхней обвязки одним из традиционных способов: врубкой, на кронштейнах или при помощи стальных уголков.

Можно использовать брус или обойтись без него, запенив паз и скрутив элементы саморезами. Шаг установки крепежей 50 см.
Аналогично устанавливаются все последующие элементы. После этого верхний паз изделий заполняется пеной и в него укладывается верхний обвязочный брус сечением 15х20 см. Брус фиксируем саморезами к панелям.
Проёмы под оконные и дверные блоки можно вырезать в уже установленных элементах.
Балки перекрытия фиксируются в брусе верхней обвязки одним из традиционных способов: врубкой, на кронштейнах или при помощи стальных уголков.

В доме из сэндвич-панелей можно выполнить стандартную стропильную крышу.

https://youtube.com/watch?v=fpb34x1duAs

Гараж из сэндвич панелей: преимущества и недостатки

Не случайно строительный материал получил такое название. Каждая панель, действительно, похожа на сэндвич. Внутри находится слой утеплителя, выполненного из пенополистирола или минеральной ваты на основе базальтового волокна. Эта «начинка» надежно защищена с обеих сторон оцинкованным железом.

Чтобы панельный «бутерброд» не распадался на составные части, в производственных условиях слои скрепляют при помощи сверхпрочного клея.

В домашних условиях применить такую технологию невозможно, потому что для более прочного сцепления составляющих используется 18-тонный пресс, под которым панель находится в течение 2-3 часов.

Затем ей дают как следует просохнуть еще на протяжении 20-30 часов.

Нужно сказать, что материал зарекомендовал себя с лучших сторон и пользуется неизменной популярностью во многих регионах России.

К плюсам сэндвич панелей относятся:

• долговременное использование (не менее 50 лет);
• возможность разбирать и собирать гараж, если предстоит переезд или было выбрано неудачное место для строительства;
• легкость монтажа (панели крепятся на каркас, для креплений используются саморезы);
• строительство мощного фундамента не обязательно;
• панели выполнены из экологически чистых материалов;
• универсальность (применяются для строительства различных помещений и ограждающих конструкций);
• эстетически привлекательный вид;
• экономичность (гараж из сэндвич панелей обойдется намного дешевле);
• в комплекте с панелями прилагаются профили, крепления и другие дополнительные детали, а также подробная инструкция.

Недостатков у строительного материала не так уж много:

• не выдерживает большого веса и сильных постоянных нагрузок;
• в местах соединения листов образуются стыки, требующие герметизации и утепления;
• металлический каркас со временем подвергается коррозии, а деревянный – воздействию грибков и плесени;
• не рекомендуется в качестве строительного материала в суровых климатических условиях;
• на поверхности при механическом повреждении легко образуются царапины, которые во избежание коррозии требуют немедленной обработки.

Гараж из сэндвич панелей — фото:

Применение и как купить

Спектр применения очень широк. Материал незаменим для возведения сооружений, которые потом можно будет разобрать. Это могут быть помещения автозаправочных станций, киоски, офисы, дачные домики, склады и даже жилые дома. Причем при желании можно возвести не один, а два этажа. Стеновые панели устанавливаются на боковые поверхности, кровельные – на крышу. А процесс строительства занимает по времени пару месяцев, а то и меньше.

Поскольку самостоятельно сделать стеновые панели для гаража не представляется возможным (навряд ли в даже самого опытного строителя появится прессовочная установка в 18 тонн), то они покупаются в готовом виде. Благо, что разнообразие материалов позволяют легко подбирать их с учетом особенностей климата, технологии строительства и др.

Для того, чтобы возвести каркасный гараж из сэндвич панели необходимо обращать внимание на:

• материал, из которого выполнена «начинка»;
• толщину покрытия (от этого зависит прочность изделия);
• геометрические данные;
• марку изделия.

Пенополистирол и пенополиуретан обладают хорошими тепло- и гидроизоляционными свойствами. Но стоит поднести к ним горящую спичку – пожара не миновать. А минеральная вата хоть и долговечна, и пожаробезопасна, и отлично сохраняет тепло, но легко напитывается влагой.

Чем толще покрытие, тем тяжелее и прочнее материал. Стандартная толщина «панцирной» оболочки — 0,5-0,7 мм.

Для строительства кровли используются компактные легкие листы и широкие профили, для возведения стен – более габаритные и тяжелые панели. Их геометрия напрямую зависит от типовых особенностей здания.

Предпочтение при покупке отдается производителю, уже зарекомендовавшему себя выпуском качественного материала в течение долгих лет и использующим современные технологии при производстве.

В России известно около 200 компаний: Электрощит (город Самара), КЗЛК (город Новокузнецк), Мосстрой-31 (город Москва) и др. Импортный материал поставляется из Кореи, Англии, Польши, Финляндии и других стран.

Проверка и подготовка панелей

Заранее нужно разобраться, как крепятся сэндвич панели: сначала проверяют боковые стороны, минеральная вата не должна выходить за пределы внутренней полочки замка. Замки должны быть ровными, без коррозии.

Важно знать, что сторона с логотипом является лицевой. На протяжении всей установки необходимо поддерживать рекомендуемую производителем температуру

Защитная плёнка удаляется перед установкой. При этом на нижних деталях её можно оставить, чтобы не замарать новые покрытие во время заливки пола и строительных работ. Но оставлять плёнку более чем на 10 дней запрещено.

Плёнка на сэндвич-панелиИсточник wikimedia.org

Выводы

Элементы дома

Нужны ли нам эти технологии? Линейного ответа, нет. Каждый основывает свой выбор на сравнении и личной убеждённости (плюс, содержания кошелька). Кстати, о цене. В основе её формирования, качественная характеристика материалов и марка производителя. Понятно, что малоизвестный китайский СИП (даже с равными параметрами), всегда дешевле финского или германского бренда.

Если это развивается в развитых странах, значит и в России, спрос будет расти. И хотя мы часто заявляем о собственном пути, но как говорится: «К хорошему (а лучше сказать – «практичному»), привыкаешь быстро».

Анекдот в тему«Инженер, у которого долго не получался план пожарной эвакуации, в итоге тупо поджёг здание и стал наблюдать, откуда выбегают люди».

Подписывайтесь на наш паблик VK и давайте почитать друзьям. Успехов Вам и всех благ!

Цитата мудрости: Только бедные платят наличными — не потому, что они добродетельнее, а потому, что им отказывают в кредите.
