Автоматический полив для теплицы

Расход воды при капельном поливе

Помимо выбора конструкции системы, надо ещё понять, в каком количестве вода должна проходить через самодельные отверстия. Это необходимо сделать для того, чтобы определиться с выбором источника и как их можно использовать в разных условиях.

Помимо этого существует нюанс, который необходимо всегда учитывать. Так как он может стать тем, что повлечёт за собой множество негативных последствий. Стремясь максимально сэкономить воду, можно сделать расход настолько незначительным, что это просто не будет достаточно, чтобы обеспечить необходимое количество влаги растению. Как правило, именно это является причиной говорить о неправильном капельном орошении.

Рассчитывать надо исходя из анализа внутренней температуры воздуха, уровня влаги, вида и сорта растения, интенсивности света. Обращаясь к литературе, написанной специалистами, трудно не испугаться, ведь описание довольно научное. В них они, оперируя уравнениями Пеннмана, описывают метод, ссылаясь на пользование потенциометрами и тензометрами.

В солидных организациях, организующих большие тепличные хозяйства, используют оборудования, позволяющие постоянно следить за всеми колебаниями, связанными с изменениями в стебле круглосуточно. Но даже профессионалы на данный момент не обладают методикой, позволяющей заранее сообщать о необходимых затратах воды. По этой причине не имеет смысла использовать такую технику на приусадебных участках. Это не только сложно, но и требует больших денежных вложений.

И всё же выход есть. Справочники по агротехнике и ботанике могут рассказать о потребностях различных садовых культур. Но, к сожалению, этих сведений не достаточно. Надо ещё учитывать почву, на которой выращиваются растения, а именно каков её минимум влагоемкости. Учитывая, что химический состав, механическая структура у почвы разная, то и характеристики сильно отличаются и только в лабораторных условиях можно точно определить значение.

Следующим важным параметром расчёта является капельный полив, а именно его частота. Для того, чтобы вычислить её, надо знать не только минимальную влагоемкость, но и предельные показатели, и уровень влажности, влияющий на увядание. Определить минимальную влагоемкость можно по состоянию почв. Насыщение водой капилляров в данный момент будет 100% и при этом в порах будет присутствие воздуха. При таком балансе, будут созданы наилучшие условия, к которым и следует стремиться. Предельная влагоемкость — это обильное увлажнение пор и капилляров.

В отношении влажности увядания тоже нет ничего сложного, хоть термин кажется весьма научным. Он говорит о высокой сухости грунта и разнице давления, при котором осмотического поступления воды не обеспечить. Что влечёт за собой потерю тонуса растения и его гибели. Если подобная ситуация произошла, то исправить её с помощью интенсивных поливов и дальнейшего увлажнения уже не получится. Если грунт плотный глиняный или тяжелый песчаный, то его максимальная влагоемкость будет практически равна влажности увядания.

По этой причине осуществляя поливы каждые двое суток, можно излишне сделать почву влажной. Но, порой, спустя одни сутки, почва вновь станет пересушенной. Для суглинистых почв полива будет достаточно одного раза в три дня.
Величины переменчивы и расчёт потребности влаги делается исходя из того, какое количество воды необходимо конкретному сорту растения. Так же это зависит от плотности посадки, количества рядов и продолжительности полива проводимого ежесуточно.

Монтаж основного трубопровода

Обычный метод представляет собой установку крана высотой 1 метр над источником воды. Далее к нему крепится шланг, который протягивается к месту полива. Там к нему крепится трубопровод, который и обеспечивает полив всех растений.

Чтобы шланг хорошо держался, его надо закрепить скобами сделанными из проволоки. Так можно избежать случайных сдвигов. Разливающим каналом служит труба. Длина и диаметр которой подбирается особо, как это делается, ниже расскажем. Фильтрующая система, которая очищает воду, обязательно должна устанавливаться на резервуар, из которого берётся вода. Резервуар необходим, он защитит от воздействия возможного сбоя в водопроводе.

Процедура монтажа крана может проводиться перед фильтрующим элементом и после. Независимо от выбранного варианта, значение устройства не изменится. Оно будет регулировать время подачи и расход воды. Фертигация — это способ внесения удобрений и его блок — зачастую имеет важную роль во всей системе. Они используется садоводами, решающими совмещать поливы с внесением удобрений и других химических средств. Системы в их современном виде, уже проверены и испытаны временем. Это позволяет говорить о том, что растения гарантировано будут усваивать все необходимые ему вещества.

Это имеет отношение к автоматизированным системам, доставляющим влагу тепличным растениям. Но есть ряд случаев, где нет необходимости использовать такие возможности, так как они будут лишними.

Например, органический способ выращивания растений не подразумевает внесение в почву ядохимикатов и жидких минеральных удобрений. А значит, соответствующие узлы и их настройка просто не требуется. Помимо этого создать полноценную оросительную конструкцию достаточно сложно, поэтому многие опасаются браться за это.

По этой причине существуют компромиссы в решении задачи. Например, использование бутылок из пластика или других средств. При всех достоинствах капельного полива надо помнить, что не зависимо от выбранного вида, их надо тщательно контролировать. Они требуют постоянной настройки и перенастройки, которая проводится в зависимости от потребностей растения и от погодных условий.

Конечные элементы выбираются в зависимости от того, какие растения будут поливаться, на какой площади будет производиться полив, и, конечно, от финансовых возможностей.

Они могут быть компенсированными и некомпенсированными. При использовании устройства второго варианта, в начале полива жидкости поступает больше, а ближе к концу грядки, она подаётся в меньшем количестве. Что же касается первого варианта, то здесь вода будет распределяться равномерно, не зависимо от скачков давления. Когда высота имеет значительные перепады, метод полива с помощью компенсированных аппаратов позволяет избежать негативных воздействий. Оба аппарата не откачивают всю воду целиком, если даже работа полностью остановилась.

Это можно считать плюсом, так как запуская систему вновь, она не тратит время на то, чтобы вытолкнуть воздух наружу. Иногда могут использоваться и другие системы, способные выбрасывать воду не только на одно растение, но они требуют больших финансовых вложений.

Капельница разборного вида делается всегда и не зависит от того, какая система смонтирована. Устанавливая капельницы, надо соблюдать расстояния в 30 сантиметров между ними. Однако это касается не всех растений, есть те которые требуют использования других схем орошения. Так называемые «пауки» используются при выращивании многолетних растений. Они считаются наилучшим вариантом в данном случае. Для них магистрали, по которым поступает вода, надо подвешивать. Для орошения корнеплодов установка должна быть на расстоянии 20 сантиметров. Для бахчевых культур выдерживается дистанция в 100 сантиметров.

Автоматический капельный полив для теплицы из бочки

Использовав автоматику, можно смонтировать полив теплиц без вашего участия, что предполагает бесперебойную подачу воды в указанное время, определенной продолжительности и с необходимым интервалом. После того как установлены емкость и фильтр, выполнен узел подкормки, приступают к монтажу автоматики.

Автоматический полив в теплице предполагает использование таймера или контроллера. Устройство работает от батареек и осуществляет управление системой полива, что предполагает запуск и остановку процесса орошения согласно выбранной программе. Для больших теплиц выполняется монтаж конструкций с высокой степенью автоматизации. Такие устройства контролируют температуру окружающей среды, влажность почвы. Контроллер может быть оснащен функцией учета количества жидкости, прошедшей через него.

Использование автоматики для полива значительно облегчит жизнь владельцу теплицы

Для капельного полива из бочки для теплицы купить таймер можно механический или электронный. Первый тип, работая на пружине, создает непрерывную подачу воды до 24 часов. Все показатели вносятся вручную на некоторое время. Электронные таймеры позволяют полностью автоматизировать оросительную систему. Режим программируется на неопределенное время. Последняя модель таймера оснащена 16 командами, что позволяет создать индивидуальный режим полива для нескольких категорий растений.

Основные правила полива в теплице

• Не стоит применять для полива холодную воду. Желательно дать ей отстояться и немного нагреться на солнце.
• Полив должен быть равномерным. Влага должна успевать впитываться почвой, только потом процедуру можно продолжать.
• Для удержания воды в почве лунки с растениями нужно застелить соломой. Она долгое время будет препятствовать испарению влаги.
• Влажность земли перед поливом нужно проверить. Для этого металлический штырь следует неглубоко воткнуть в грунт возле растения. Прилипшая к пруту земля свидетельствует о том, что заниматься поливом еще рано.

https://youtube.com/watch?v=ZlYNlzRY_ss

Пошаговый монтаж системы капельного полива

Капельный полив: правильный монтаж

Подготовка

1

Прежде чем приступить к закупкам, а тем более к монтажу системы, требуется произвести предварительный расчет. Этим можно заняться как самостоятельно, изучив вопрос в интернете. Так и поручить специалистам, предоставив им все необходимые данные. Это размер места под полив и сведения о выращиваемых культурах.

2

Для монтажа были использованы покупные детали:

• Фильтр;
• Резьбовой штуцер;
• Гибкий шланг;
• Переходники;
• Краны;
• Втулки;
• Трубы (гибкая и капельного полива)

Емкость (бочку) также можно приобрести. Она может быть как пластиковая, так и металлическая. В примере использована уже имеющаяся на участке бочка.

Детали системы орошения

3

Далее, надо установить емкость. Ее требуется надежно закрепить выше уровня грядок, чтобы вода самотеком шла к месту полива.

Установка емкости

4

Когда бочка размещена, то в ней просверливается отверстие. Туда вставляется резьбовой штуцер. Гайкой штуцер плотно прижимает резиновые прокладки к стенкам бочки. Так достигается высокая степень герметичности.

Резьбовой штуцер

При установке арматуры водяных систем нужно использовать уплотнительную ленту или паклю. Данные материалы обеспечивают хорошую герметичность резьбовых соединений.

Монтаж подвода воды

5

Первым на штуцер устанавливается обычный шаровый кран.

Установка шарового крана

6

Затем крепится специальный фильтр. Он необходим, чтобы предотвратить попадание в воду грязи, твердых частиц, которые могут забить отверстия в капельном шланге, тем самым нарушить работу системы.

Крепление специального фильтра

7

Далее подсоединяется гибкий шланг. Он ведет воду от места установки бочки к «магистральной» трубе, которая распределяет воду по капельным лентам. Для прокладки «магистрали» подойдет изделие из ПВХ или ПНД.

Подсоединение гибкого шланга

8

Гибкий шланг можно прикрепить к жесткой пластиковой трубе с помощью специального переходника. Допустимо использовать и тройник, если планируется разводка на два направления.

Гибкий шланг можно прикрепить к жесткой пластиковой трубе

9

Затем «магистральная» труба укладывается вдоль грядок.

Укладка «магистральной» трубы вдоль грядок

Установка капельной ленты

10

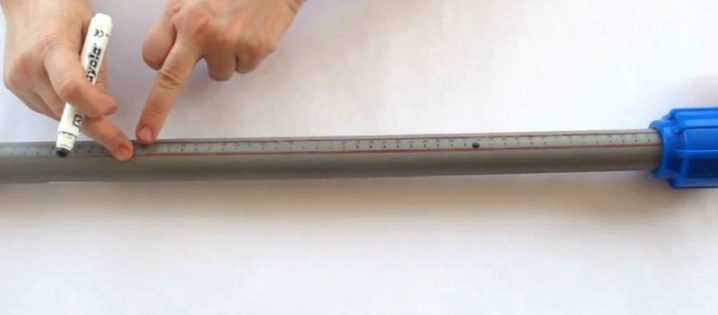

В жесткой трубе сверлятся отверстия для установки штуцеров. Отверстия располагают напротив растений таким образом, чтобы следующий капельная лента, проходила между рядами и могла обеспечить непрерывный полив.

Отверстия для установки штуцеров

11

Тонкий конец штуцера до щелчка вставляется в жесткую трубу. Затем трубу необходимо поджать в месте вставки. Это делается с помощью пластиковой гайки на штуцере. Специальные инструменты для затяжки не нужны – данную операцию легко провести вручную.

Установка штуцера

12

К штуцерам крепятся ленты капельного полива. Их длина должна соответствовать ширине грядки, чтобы обеспечивать водой все имеющиеся посадки.

Крепление лент капельного полива

13

Гибкая трубка насаживается на пластик и обратным вращением пластиковой гайки фиксируется на нём. Затем ленты растягивают на всю ширину грядки.

Система готова к работе

Проверяйте герметичность соединений, чтобы не было лишнего расхода воды. А также, чтобы лужи, мокрые пятна не образовывались там, где это не предусмотрено.

Система готова к работе. Можно пустить воду и уже через совсем небольшой промежуток времени будет виден результат – почва около поливаемых растений увлажнится.

Такая система капельного полива собирается только из покупных материалов. Комплектующие стоят не дорого, но при желании отдельные элементы можно заменить, изготовить самостоятельно или усовершенствовать.

Лимон: описание, уход, выращивание из косточки в домашних условиях, рецепты витаминного сока и лимонада (Фото & Видео) +Отзывы

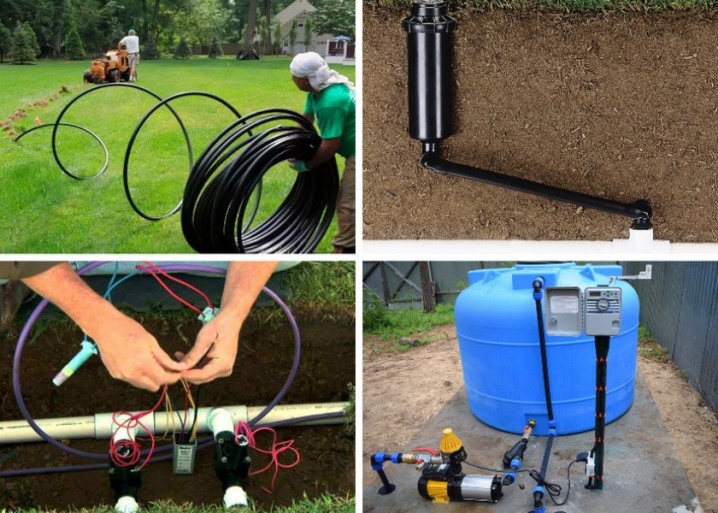

Монтаж и подключение

Процесс сборки системы автополива на участке при наличии всех комплектующих не представляет особого труда.

1. Установить емкость. Расположение бочки над уровнем земли зависит не только от дачного рельефа, но и от протяженности магистрали. Под бочку сооружается деревянная или металлическая подставка, стандартная высота которой составляет 150-200 см. Емкость можно закрепить.
2. Подготовить резервуар к эксплуатации. Подключить автоматическое наполнение, установив соответствующий штуцер, — лучше сразу брать емкости для полива или душевые варианты, в которых такая опция предусмотрена производителем. Если нужен электрический подогрев воды, берется вариант с ТЭНом. В герметичной бочке с крышкой нужно просверлить несколько вентиляционных отверстий для подачи кислорода.
3. Установить шаровый кран. Он размещается в нижней трети бака, сразу после фильтра. При установке для повышения герметичности используются муфта и уплотнитель.
4. Сборка магистрали. Основная часть трубопровода имеет больший диаметр, отводные ветки — меньший. При помощи фитингов прокладывается вся линия, затем монтируются капельницы-форсунки. На заводских деталях отверстия под них уже предусмотрены. Самодельные придется оснастить необходимыми дополнительными компонентами самостоятельно.
5. Монтируется контроллер или таймер. Для автономной работы лучше брать вариант со сменными или солнечными батареями. При наличии подключения только к электрической сети придется протянуть линию к электроприбору.
6. Пробный запуск. По завершении монтажа бочка заполняется водой, при необходимости жидкость нагревается до безопасной для растений температуры. Осуществляется пуск системы с осмотром всей магистрали и соединений на предмет обнаружения протечек. Если напор слишком слабый, стоит рассмотреть возможность подключения помпы.

1. Принцип работы и преимущества системы капельного полива

Капельную систему полива можно использовать для увлажнения грунта как в теплицах, так и на открытой местности. Принцип ее работы очень прост – к источнику воды подсоединяются очистительные фильтры и отводные трубки, которые располагают по всей длине грядок, и через специальные отверстия по всей длине шланга вода равномерно поступает к корням растений. Источником воды может служить центральный водопровод, колодец или скважина, которые оснащены насосом, накопительный резервуар, или водоем, который расположен вблизи вашего участка. Вода из накопительного резервуара может подаваться самотеком, под действием гравитации и давления, а может принудительно поступать с помощью насоса. Работать система будет в обоих случаях. Разница будет ощущаться лишь в расходе воды и длительности полива. Например, при использовании специальной капельной ленты, которая имеет определенную норму расхода воды в час, необходимо обеспечить минимальное рабочее давление. Только при этом условии потребление воды будет соответствовать заявленному в технических характеристиках.

При подаче воды самотеком расход будет меньше. Это необходимо знать для того, чтобы не совершать одну из самых распространенных ошибок многих, кто впервые берется за монтаж системы своими руками. Если вы осознаете, что не сможете обеспечить нужное давление или применение насоса на вашем участке не является возможным с технической точки зрения, ни в коем случае не думайте, что время полива будет таким же, как при соблюдении требований. Чтобы увлажнить грунт на необходимую глубину вам может потребоваться и полдня, зато растения будут получать воду постоянно.

При капельном поливе культурам не грозят солнечные ожоги даже в обеденное время, ведь их стебли и листья остаются абсолютно сухими. Полив может начинаться ранним утром и заканчиваться ближе к вечеру без малейшего вреда для растений. А если систему дополнительно оборудовать таймером, парой датчиков (например, датчиком дождя и датчиком влажности почвы), то ваше присутствие на участке и вовсе необязательно. Таймер либо будет включать и отключать подачу воды в заданное время, либо делать это по необходимости. Об этом будут сигнализировать датчики влажности. А если вдруг пойдет дождь во время полива, система среагирует и отключит подачу воды.

Важным условием для нормальной работы системы является использование очистительных фильтров. Техническая вода имеет множество примесей и мелкого мусора, которые быстро забивают отверстия. В таком случае шланги придется чистить очень часто.Чем еще хорош капельный полив:

• Из-за того что вода попадает максимально близко к корням, коэффициент испарения практически отсутствует;
• Экономный расход воды;
• Равномерный полив;
• Возможность регулировать интенсивность полива для каждой группы растений индивидуально;
• Экономия вашего личного времени и сил;
• Свободный доступ кислорода к корневищам;
• Отсутствие тяжелой воздухонепроницаемой корки на поверхности земли;
• Затраты, связанные с покупкой полиэтиленовых труб, капельных шлангов и всевозможных соединительных элементов окупятся очень быстро, ведь срок службы подобной системы достигает 10 лет;
• В холодное время года систему легко демонтировать;
• Благодаря гибкости шлангов они компактно складываются и занимают мало места при хранении;
• Полив холодной водой является стрессом для растений, который может замедлить их рост. Такое часто происходит при поливе из шланга напрямую от источника воды. При капельном поливе вода успевает прогреться до температуры окружающей среды пока находится внутри шланга. Такие условия являются наиболее благоприятными для растений, а коэффициент впитывания влаги при этом возрастает;
• В связи с тем, что регулярное увлажнение будет получать лишь почва под растениями, вскоре вы заметите, что количество сорняков на участке уменьшится.

Неудивительно, что эта система полива используется практически повсеместно, особенно если вы приезжаете на дачу лишь по выходным. Далее мы рассмотрим способы организации капельного полива своими руками, начиная от элементарной схемы до монтажа автоматизированной линии.

Капельный полив из бочки для теплицы: принцип работы системы

Капельное орошение впервые было использовано в 1950 году в Израиле. Для данной местности был характерен дефицит воды, поэтому ученые пытались отыскать способ орошения растений при минимальных затратах водного ресурса. Как показала практика, данный вариант полива позволял экономить не только воду, но и трудовые ресурсы, а также способствовал повышению урожайности на 30-40%.

Принцип работы капельного полива основан на подаче воды в небольших количествах прямо к корневой системе растения

Для теплиц наиболее целесообразно организовать систему капельного полива из бочки. Она состоит из накопительной емкости, магистрального трубопровода и отводящих шлангов с капельницами. Все элементы соединяются с помощью фасонных комплектующих: уголков, тройников, соединений с краном, ремонтных фитингов.

Полезный совет! Чем меньше фасонных деталей задействовано в системе, тем выше напор воды.

Принцип действия такого орошения состоит в следующем. От накопительной емкости через фильтр отводится магистраль, к которой присоединяются отводные трубопроводы, располагающиеся по всей длине грядок. В них равномерно вдоль всего изделия выполнены отверстия диаметром 3-8 мм для капельниц, через которые жидкость просачивается к корням растений. Для создания напора емкость должна располагаться на некоторой высоте от 0,5-3 м. Так обеспечивается самотечный полив. Если напора недостаточно, тогда следует установить погружной насос для капельного полива из бочки.

Для создания напора воды в магистральной трубе системы необходимо устанавливать емкости на небольшой высоте или использовать насос

Систему можно автоматизировать, установив контроллер, который позволит осуществлять полив в определенное время с необходимой интенсивностью. К тому же установка нескольких таймеров на некоторых участках сети позволит создать определенный режим полива индивидуально для каждой группы растений.

Монтаж

Организовать автоматический полив в теплице можно своими руками. Самодельный капельный полив – выгодное вложение для дач и садов, куда нет возможности приезжать каждый день. Организовать самополив в теплице легче всего капельного типа, поэтому рассмотрим его принцип монтажа.

Далее последовательно в системе идет фильтр для воды. Некоторые пропускают этот этап, но все же в случаях забора воды из внешних источников в систему будут попадать песчинки или другие частицы, которые могут вывести из строя всю систему, попросту забив ее мусором.

Что касается давления воды в системе, при использовании разных источников водоснабжения, давление будет различным в каждом отдельном случае, поэтому, чтобы нивелировать где-то недостаточное, а где-то избыточное давление, используются специальные регуляторы или редукторы

Чтобы узнать требуемое давление вашей системы, стоит обратить внимание непосредственно на капельный шланг или ленту, для каждой из которых подразумевается свое рабочее давление. Капельный шлаг выдерживает давление до 4 бар, капельная лента с толщиной стенок 8 мм способна выдержать 0.8 – 1 бар

Редукторы бывают различных видов, но самый удобный для систем автополива – проточный.

Далее в систему помещается электромагнитный клапан подачи воды, подключенный к контроллеру. Его задача проста – при программировании контроллера тот в определенный момент времени подает сигнал на клапан, а он, в свою очередь, открывается или закрывается. В этом узле и заключается вся автоматика процесса автополива. Некоторые электромагнитные клапаны также оснащаются возможностью открытия вручную. Это важная и очень удобная функция.

Выберем обычный садовый шланг, его диаметр оптимально должен составлять от 3 до 8 мм (учитывается диаметр именно просвета), он будет соединять наш источник водоснабжения: водоем, водопровод или даже просто ведро – с магистральным трубопроводом, который будет непосредственно подводить воду к капельным шлангам, лентам, либо к нему самому будут прикреплены внешние капельницы. Магистральный трубопровод – по сути, простая полиэтиленовая труба. Соединение между шлангом и трубопроводом осуществляется посредством специальных фитингов, которые несложно приобрести в любом магазине.

Магистральный трубопровод соединяется с капельными лентами так называемыми старт-коннекторами. В трубопроводе просверливается отверстие такого размера, что резиновые уплотнители, которые идут в комплекте, входили бы туда туго. Далее в это отверстие вставляется старт-коннектор и закрепляется закручиванием гайки

При покупке старт-коннектеров стоит обратить внимание на наличие крана, так как не все производители комплектуют это оборудование краном. Таким образом, можно будет регулировать частичный полив системы, отключая ту или иную грядку

К старт-коннектерам уже подключается капельная лента, она также просто подтягивается гайкой.

В самом конце монтажа не забудьте заглушить конец капельной ленты или шланга.

Обустройство капельного автополива на этом закончено. Как видите, устроить себе комфортную жизнь в теплице не так уж сложно.
