Пластиковые трубы для канализации

Характеристики труб для наружной канализации

Трубы канализационные наружные пластиковые обычно имеют желтый или оранжевый цвета. Они используются для прокладки снаружи и эксплуатируются при более жестких условиях. Это обуславливает то, что для них имеется свой перечень толщины стенки по каждому диаметру. Например, для 200-мм диаметра толщина стенки составит 3,9 мм. Это касается труб для легких условий, укладывают их на глубину до 4 метра.

При вышеупомянутом диаметре толщина стенки составит 4,9 мм, если эксплуатироваться трубы будут при средних условиях жесткости, а заглубляться будут на 6 метров. Толщина стенки будет увеличена до 5,9 мм, если глубина залегания достигнет 8 метров, а условия жесткости будут тяжёлыми.

Стандартные параметры

В основном используются стандартные типоразмеры, которые определяются согласно ГОСТ. При этом если Вам необходимы нестандартные трубы, то можно обратиться к производителю с такой просьбой. Нестандартные трубы могут обойтись дороже при заказе, ведь для их разработки потребуется перенастройка определенных механизмов и станков.

Типовые размеры для пластиковых безнапорных канализационных труб Valsir:

Таблица: типоразмеры пластиковых труб

Обратите внимание на канализационные трубы с диаметрами до 90 мм, они используются только для внутренних работ, т. к

у них низкая пропускная способность.

Полипропиленовые и чугунные канализационные трубы применяются одинаково широко, но при этом пластиковые варианты более популярны в частном строительстве. Наиболее ходовыми считаются диаметры:

1. 25 мм – для соединения канализационных стоков и бытовых приборов, требующих водоснабжения;
2. 32 мм – применяются для подключения к системе канализации любых видов сантехнических приборов (умывальников, ванн, унитазов);
3. Свыше 32, но менее 50 мм – необходимы для разветвления системы канализации по дому и организации теплоснабжения.

Самые большие размеры канализационных труб ПВХ – 200 мм, такие коммуникации используются для создания канализации в многоэтажных домах, самым популярным размером пластиковых труб считается 110 мм.

Чугунные трубы бывают таких видов:

1. С гладким концом, без соединения, из них создаются безнапорные отводы;
2. Одна сторона гладкая, а на второй есть крепление для обеспечения разъемного соединения.

Геометрические параметры чугунных коммуникаций проще, чем у пластиковых. Толщина металлических соединений стандартная, и составляет 10 мм независимо от диаметра. Скажем, если у Вас есть труба, у которой диаметр наружный 200, то внутренний будет 190.

У канализационных керамических и чугунных труб одинаковые размеры: от 50 и с шагом 25 мм до 450 мм (у керамики до 600). Последние, самые большие использующиеся в настоящий момент, они необходимы для подключения крупных предприятий или нефтяных хозяйств. Цены на такие коммуникации прямо пропорциональны размерам: чем больше – тем дороже.

Таблица: размеры керамических труб

При этом фитинги выбираются также исходя из стандартных размеров канализационных труб, но муфты изготавливаются сразу с учетом погрешности (например, на диаметр 50 мм каталог предложит фитинг 51.2 мм).

Преимущества ПВХ труб

Самым практичным и оптимальным вариантом, при устройстве любой канализационной системы, считаются трубы из ПВХ. Их делают из пластика который устойчив к агрессивным химическим веществам (кислоты, щелочи и пр.). Оптимальный температурный диапазон для труб из поливинилхлорида от 65º С до -15º С.

То, что пластик плохо переносит пониженные температуры можно легко компенсировать с помощью утепления. Кроме этого, они еще обладают рядом дополнительных преимуществ.

Во первых — устойчивость к коррозии. В отличии от того же чугуна, пластик не ржавеет, что является большим плюсом.

Во вторых — на внутренней поверхности пвх труб не скапливаются микроорганизмы. Ведь бактерии в процессе своей жизнедеятельности выделяют кислоту, которая отрицательно влияет на любые поверхности.

За счет всего вышеперечисленного такие трубы прослужат намного дольше своих аналогов. Ремонт или замена трубопровода потребуется через 30 — 50 лет. К тому же за счет легкого веса и простого раструбного крепления, монтаж сможет произвести даже не подготовленный человек.

Кроме всех вышеперечисленных преимуществ, трубы для внутренней системы канализации имеет ряд особенностей.

№1. Материал внутренних канализационных труб

Внутренняя канализационная разводка может быть выполнена при помощи таких труб:

• чугунные. Ранее устанавливались повсеместно, сегодня уже практически не используются;
• поливинилхлоридные (ПВХ);
• полипропиленовые. Забегая наперед, отметим, что это наиболее оптимальный вариант;
• полиэтиленовые. Используются нечасто;
• стальные и медные. Дорогие трубы, которые не нашли применения, но иногда все же используются благодаря своему внешнему виду.

Несмотря на то, что полипропиленовые и ПВХ-трубы получили наибольшее распространение, при выборе не спешите сразу отбрасывать остальные варианты, так как в некоторых случаях могут пригодиться чугунные и даже медные трубы.

Характеристики пластиковых канализационных труб для внутренней прокладки

Размеры пластиковых канализационных труб были упомянуты выше. Но этот параметр нельзя назвать единственным, которым следует интересоваться при покупке данных изделий

Например, важно обратить внимание еще и на цвет, который указывает на назначение

Серый оттенок говорит о том, что перед вами труба для внутренней канализации. Она отличается гладкостью стенок, а соединяется раструбом. Наиболее популярными размерами являются: 32, 40, 50 и 110 мм. Длина может варьироваться в пределах от 315 до 3000 мм. Учитывая условия жесткости, следует подбирать толщину стенок. Однако для самотечных систем этот параметр не может быть меньше 1,8 мм.

Как выбрать?

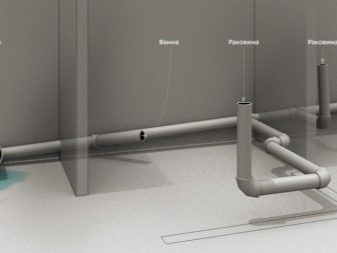

Чтобы подобрать необходимый диаметр труб канализационной системы в квартире или частном доме, следует рассчитать все предполагаемые стоки. Чаще всего основная труба, ведущая к стояку, устанавливается с диаметром 110 мм, чтобы беспрепятственно отводить как простую воду, так и нечистоты. А размеры остальных отводных каналов зависят от типа сантехники, к которой они присоединены.

Раковина

Фасонные части любого умывальника, как правило, предназначены для совмещения их с трубами диаметром от 40 до 50 мм. Не имеет смысла ставить элементы большего размера, так как это повлечет за собой напрасные расходы и загромоздит свободное пространство.

Унитаз

Самой большой трубой, используемой для отвода нечистот и воды от элементов сантехники, является труба с диаметром 100 мм, подключенная к унитазу. При такой ширине изделия ее длина должна быть минимальной, а расположение в пространстве не допускать перегибов и поворотов. Само фаянсовое или керамическое изделие соединяется с отводом при помощи гофрированного элемента, нижний конец которого вставляется в трубу. Гофра также не должна быть перекручена или иметь большую протяженность.

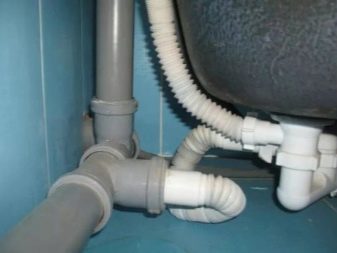

Ванна

Хотя объем воды, уходящий из наполненной ванны, в несколько раз превышает аналогичный объем унитаза, для нее достаточно использовать отводящую трубу с диаметром в 50 мм. Это связано с тем, что небольшое сливное отверстие на дне ванны не даст выйти из нее потоку большей ширины. К тому же на самом отверстии дополнительно установлена небольшая решетка, которая снижает скорость ухода воды в несколько раз.

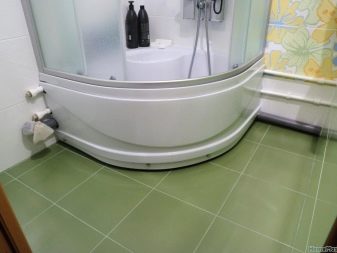

Душевую кабину можно соединять с трубой еще меньшего диаметра, так как из нее не сливается такой большой объем воды в один момент времени. Диаметры труб для нее могут варьироваться в пределах от 32 до 50 мм. Чаще всего ставится 50-миллиметровая труба, так как она является более универсальной и к ней можно подвести слив и от раковины, и от стиральной машины.

Стиральная машина

Диаметр сливных шлангов практически всех моделей стиральных машин составляет 32 мм, из чего следует минимальный размер отводящей трубы. Тем не менее монтаж отдельной отводящей трубы для подключения стиральной машины – редкий случай. Поэтому шланг присоединяется через специальную резиновую манжету к обычной 50-миллиметровой трубе внутренней системы отвода.

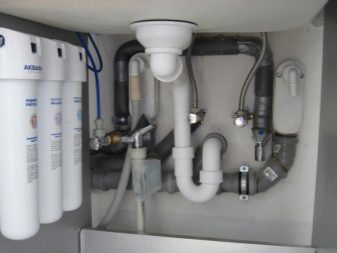

Кухня

На кухне к одной трубе могут быть подключены как одна раковина, так и стиральная и посудомоечная машины. Диаметры их отводов значительно отличаются друг от друга, поэтому имеет смысл проложить одну труду с 50-миллиметровым диаметром, а все отводы меньшего размера соединять с ней специальными манжетами или другими фитингами.

Особенности

Для обустройства сточного слива часто используются трубные конструкции из поливинилхлорида, вытесняя чугунные и стальные. Пластиковые канализационные трубы изготавливаются из обычного и из непластифицированного ПВХ. В состав материала входит хлористый винил и дополнительные присадки. Высокие прочностные свойства позволяют использовать непластифицированный ПВХ для организации трубопровода с напором.

Канализационные трубы предназначены для отвода сточных вод из водопроводного слива, для устройства дренажного канала, монтажа внутридомовой и уличной канализации. Использование ПВХ изделий для устройства канализации оправдывает себя благодаря техническим характеристикам материала. Длительный срок службы канализационных трубопроводов позволит эксплуатировать систему до 50 лет. Предел прочности достигает 50 МПа, поэтому уличный участок канализации выдержит прокладку на глубину промерзания грунта. Трубопровод способен функционировать под давлением от 6 до 16 бар.

Применение труб из поливинилхлорида для канализации имеет следующие преимущества:

• Разнообразие размеров и форм труб и фитингов позволит произвести сборку канализации любой сложности.
• Гладкие внутренние стенки не дают оседать канализационным стокам, предотвращая образование засоров в малом диаметре и не давая зарастать трубному проходу от отложений.
• Малый вес изделий и легкость нарезки предполагает быстрый и простой монтаж и демонтаж без дополнительных инструментов.
• Инертность к химическим веществам и коррозионному воздействию.
• Доступная цена элементов трубопровода.

Способы соединения труб из ПВХ в зависимости от их диаметра

Если окружность трубы не превышает 63 мм, то для их соединения допускаются следующие технологии соединения:

1. раструбная сварка — принцип заключается в помещении предмета меньшего размера в тот, который больше;
2. муфтовая сварка — используется дополнительная деталь в виде муфты.

Так выглядит муфта

В некоторых моделях предусмотрены резьбовые соединения, а для их использования требуются фитинги с раструбом.

В случае с трубами более 63 мм в диаметре, используется метод сварки встык. Здесь не нужно никаких муфт, тем не менее, надежность соединения ничем не уступает аналогичным методам.

Если следовать изложенным рекомендациям, то вы справитесь с выбором и монтажом элементов канализации.

Канализационные трубы от Политек: выбираем самостоятельно

Канализационные трубы Политрон: особенности, цена, монтаж

Как определяются размеры

Любая труба – пластиковая, чугунная, керамическая и прочие виды, имеет несколько параметров, которые определяют её размер. Это диаметры (проходной, внутренний и наружный) и толщина стенок. Диаметр – это важнейшая характеристика, которая помогает определить назначение коммуникации и её особенности.

Таблица: размеры асбесто-бетонных труб

Какие задачи могут выполнять пластиковые и чугунные трубы для канализации, исходя из размера диаметра:

1. Отводить воду от унитазов и умывальников;
2. Использоваться для создания дренажной системы;
3. Организовывать внешнюю и внутреннюю канализационные системы.

Также, исходя из этих размеров, можно определить толщину стенок, рассчитать пропускную способность трубы и определить, для какого вида водоснабжения она используется. В большинстве случаев, чем больший диаметр – тем толще труба, но бывают исключения. Фасонные элементы подбираются исходя из DN. Для установки тройников и фитингов очень важны наружные размеры.

Принцип обозначения труб согласно ГОСТ

Согласно ГОСТ, размеры на чертежах и в расчетах изображаются следующим образом:

1. dn – наружный диаметр, считается номинальным, т. к. в нем не учтен коэффициент деформации трубы под воздействием высоких или низких температур;

2. en – толщина трубы, также без определенных коэффициентов. Может вычисляться без сечений, en = наружный диаметр — внутренний ;

3. ПО – это предельное отклонение, величина, которая демонстрирует максимальное отклонение определенного параметра в зависимости от температурных или прочих факторов;
4. SDR – соотношение диаметра наружного и толщины стенки, величина используется для пластиковых труб;
5. SN – это кольцевая жесткость канализационной трубы. Данный показатель очень важен для безнапорных систем внутренней канализации и дренажа. Измеряется показатель в кН/м2. У металлопластика и чугуна она может отсутствовать.

Современные чертежи дополнительно могут включать различные показатели прочности материала. Обозначаются µ, ρ и прочие.

Большие пластиковые трубы для канализации

Размеры канализационных труб ПВХ: как подобрать подходящий вариант?

Канализационные трубы ПВХ пришли на замену металлическим изделиям. На разных участках канализации нужны трубы разного размера. Подходящий выбор можно осуществить, зная пропускную способность и характеристики канализационного трубопровода.

Особенности

Для обустройства сточного слива часто используются трубные конструкции из поливинилхлорида, вытесняя чугунные и стальные. Пластиковые канализационные трубы изготавливаются из обычного и из непластифицированного ПВХ. В состав материала входит хлористый винил и дополнительные присадки. Высокие прочностные свойства позволяют использовать непластифицированный ПВХ для организации трубопровода с напором.

Канализационные трубы предназначены для отвода сточных вод из водопроводного слива, для устройства дренажного канала, монтажа внутридомовой и уличной канализации. Использование ПВХ изделий для устройства канализации оправдывает себя благодаря техническим характеристикам материала. Длительный срок службы канализационных трубопроводов позволит эксплуатировать систему до 50 лет. Предел прочности достигает 50 МПа, поэтому уличный участок канализации выдержит прокладку на глубину промерзания грунта. Трубопровод способен функционировать под давлением от 6 до 16 бар.

Применение труб из поливинилхлорида для канализации имеет следующие преимущества:

• Разнообразие размеров и форм труб и фитингов позволит произвести сборку канализации любой сложности.
• Гладкие внутренние стенки не дают оседать канализационным стокам, предотвращая образование засоров в малом диаметре и не давая зарастать трубному проходу от отложений.
• Малый вес изделий и легкость нарезки предполагает быстрый и простой монтаж и демонтаж без дополнительных инструментов.
• Инертность к химическим веществам и коррозионному воздействию.
• Доступная цена элементов трубопровода.

Температурный режим эксплуатации от -10 до +65 градусов. При -18 градусах поливинилхлорид приобретает хрупкость. Материал устойчив к размягчению при кратковременном нагревании до +90 градусов.

Пластиковые канализационные трубные элементы производят согласно ГОСТ 51613-2000. Габариты ПВХ труб определяются такими показателями, как длина, наружный диаметр, внутренний диаметр раструба, проходной диаметр, толщина стенки. Внешний диаметр предполагает номинальный типоразмер изделия. Пропускная способность зависит от проходного диаметра.

Толщина стенки определяет прочность трубопровода, какую нагрузку способна выдержать трубная конструкция.

По классу прочности классифицируют:

• легкие конструкции SN2 с толщиной стенок менее 2,3 мм способны выдерживать нагрузку до 630 Па,
• средней тяжести SN4 со стенками от 2,5 до 12,3 мм зависимыми от диаметра, справляются с давлением от 600 до 800 Па,
• тяжелые трубы SN8 с толщиной стенок от 3,2 до 15,3 мм, меняющиеся от диаметра, переносят давление от 800 до 1000 Па.

Размеры канализационных труб ПВХ: как подобрать подходящий вариант? Для обустройства системы отвода сточных вод применяются канализационные трубы. Как подобрать диаметр канализационных труб ПВХ для различных участков водостока? Подходит ли таблица размеров пластиковых наружных изделий для выбора толщины стенки в зависимости от нагрузки на трубопровод?

Особенности диаметра и размера трубы для канализации

Производство труб из ПВХ осуществляется в соответствии с ГОСТ 51613-2000.

Параметры изделий определяются следующими показателями:

• длина;
• наружный диаметр;
• внутренний диаметр;
• сечение раструба;
• проходной диаметр;
• толщина стенки.

По классу прочности конструкции подразделяются на такие категории:

• легкие – SN2 с толщиной стенок до 2,3 мм;
• средние – SN4 со стенками 2,5-12,3 мм;
• тяжелые – SN8 со стенками 3,2-15,3 мм.

Толщина стенок увеличивается прямо пропорционально диаметру изделий.

Диаметр канализационных труб ПВХ

Данный показатель определяет пропускную способность магистрали. При этом учитывается вероятность попадания в магистраль крупных предметов, которые могут вызвать засор.

По величине внутреннего сечения конструкции подразделяются на следующие категории:

1. Мелкие – 25-50 мм. Используются для отвода стоков от бытовых потребителей.
2. Средние – 60-160 мм. Из таких изделий делается общий канализационный стояк и сточная труба от водосборных желобов на крыше.
3. Крупные – 200-500 мм. Применяются для отвода стоков от дома к центральному коллектору и прокладки подземных городских коммуникаций.

Таблица размеров канализационных труб ПВХ

В таблице представлено соотношение диаметра и толщины стенок полимерных труб, которые используются в частном и коммерческом строительстве:

Внутренний диаметр (мм)	Толщина стенок (мм)	Длина секции (см)	Пропускная способность (л/с)
25	1,2-1,8	200	0,8
32	1,5-2,0	200	1,2
50	1,8-2,4	200	2,0
62	2,0-2,5	200	3,2
90	2,2-6,6	200	3,6
110	2,7-8,6	200, 300	4,5
160	4,0-9,5	200-500	6,0
225	5,5-13,4	200-500	8,5
315	7,7-18,7	200-800	10,2
400	9,8-23,7	200-1200	13.6
500	12,3-23,9	200-1200	15,0

Технические характеристики трубопроводов из ПВХ

Такие трубопроводы имеют следующие технические характеристики:

• способность выдерживать давление от 6 до 16 бар в зависимости от внутренней толщины трубных стен;
• удельный вес конструкции – 2 кг/м.п. и выше;
• плотность – около 1,4 кг/ дм3 ;
• единичная нагрузка (максимальное значение) – 45 МПа;
• коэффициент теплового линейного расширения составляет 0, 08 мм/мК;
• растяжимость конструкции – 3000 МПа;
• разрывное удлинение – 50 процентов;
• тепловая проводимость – 0, 18 Вт;
• модуль упругости составляет от 80 до 260 МПа, а при изгибе – до 1200 МПа соответственно;
• индекс расплава равен 3 процентам.

Размеры изделия просчитываются так:

• внутренний диаметр для расчета пропускной способности вычисляется с учетом максимального расстояния между внутренними поверхностями патрубков;
• наружный диаметр изделия определяется по толщине стенки, его нужно знать для выбора монтажных и изоляционных материалов;
• от класса жесткости штуцеров зависит толщина стен, ее нужно знать для определения степени защиты конструкции от внешних механических воздействий;
• диаметр условного прохода нужен для показаний номинальных величин диаметра внутри канализационной трубы;
• требуемый вес канализационной трубы вычисляется с целью выявить нужное количество материала для ее изготовления;
• длина конструкции даст понять, каким по длине будет трубопровод (рекомендуемый размер от 1 до 6 метров).

Разновидность труб

Для грамотно организованного отвода стоков трубы должны быть стойкими, долговечными и гладкими изнутри. Существует 2 основных материала для изготовления таких изделий: металл и пластик. Вторые делятся на 3 вида:

1. ПВХ – поливинилхлорид. Прочные и стойкие к ультрафиолету, но не выдерживают высокую температуру горячей воды и воздействие агрессивной среды. Применяются для внутренних и внешних канализаций.
2. ПЭТ – полиэтилен. Рабочая функциональность в пределах температур -40 +40 С°, не рекомендуется к использованию в системе слива горячей воды.
3. ПП – полипропилен. Способны прослужить 100 лет, обладают высокой стойкостью к перепадам температур и к жестким химикатам. Используются во внутренних системах сточных вод.

Чугунная система отводов стоков – это устаревший вариант. Несмотря на то, что она долговечная и прочная, полностью заменяется на пластиковую. Это происходит не из-за недостатков металла, а из-за преимуществ ПВХ.

Также пластиковые трубы делятся по плотности и твердости. От этого зависит на какой магистрали они будут использоваться:

1. SN-2. Изделия из легкого материала, используются на участках с минимальной нагрузкой. Установка которых производится неглубоко и не под транспортными дорогами.
2. SN-4. Имеют более плотный материал, могут прокладываться под дорогами с небольшой загруженностью.
3. SN-8. Наиболее плотные и тяжелые изделия, предназначаются для использования под автомагистралями и промышленными предприятиями.

ПВХ – поливинилхлорид трубы

ПЭ-трубы КОРСИС и КОРСИС Эко

Полиэтилен — ещё один полимер. Трубы КОРСИС и КОРСИС Эко делают из полиэтилена высокой плотности (ПВП) и добавляют внешний гофрированный слой. Он повышает кольцевую жёсткость, поэтому изделия подходят для наружной канализации.

Преимущества:

• долговечность,
• лёгкость,
• эластичность,
• устойчивость к морозам до −60°С,
• устойчивость к кислотам и щёлочам,
• звукоизоляция,
• полированная внутренняя поверхность.

Недостатки:

• чувствительность к солнечному свету,
• максимальная температура транспортируемого вещества: 80°С.

Трубы из полиэтилена высокой плотности, в отличие от ПВХ, переносят низкие температуры. При этом они тоже лёгкие, обладают эластичностью и более надёжны для наружного трубопровода.

Компания «Современные идентификационные системы» продаёт полимерные трубы из ПВХ и полиэтилена высокого давления. СИС — официальный дистрибьютор «Группы Полипластик» — производителя пластиковых труб для канализации, водопровода, отопления. СИС продаёт изделия «Группы Полипластик» по ценам от производителя, а также помогает выбрать материал для трубопроводов.

Разновидности и применение ПВХ

Химические и физические свойства ПВХ зависят от особенностей производства и степени полимеризации. Существует два основных вида поливинилхлорида:

• пластикат (маркируется PVC–P) – гибкий и эластичный вид ПВХ, который похож на резину;
• винипласт (маркируется PVC–U) – жесткий и прочный вид полимера, привычная всем твердая пластмасса.

Существует множество разновидностей ПВХ, которые применяются в строительстве:

• профилированный – используется для обустройства крыш и навесов;
• вспененный – применяется для теплоизоляции;
• прозрачный – обладает почти такой же светопропускной способностью, как стекло;
• антибактериальный – производится путем добавления серебра к поливинилхлориду;
• жесткий и др.

В некоторых странах большая часть всего производимого ПВХ применяется в строительстве. В этой отрасли он является самым широко используемым полимером благодаря своим уникальным качествам. ПВХ – прочный, легкий, дешевый и устойчивый к различным воздействиям материал, который может эксплуатироваться на протяжении 40–50 лет. Из него производят трубы, оконные профили, различные емкости и многое другое. Также полимер часто используют для теплоизоляции.

Последние 50 лет ПВХ активно применяют в медицине, и спрос на него постоянно растет. В этой сфере он является самым востребованным полимером и используются как заменитель стекла и резины. Сегодня из ПВХ производят катетеры, медицинские перчатки, емкости для внутренних органов, упаковки для таблеток и многое другое. В сфере потребительских товаров ПВХ также широко применяется. Его используют в производстве мебели, одежды, обуви, детских игрушек, спортивного оборудования и т.д.

Как выбрать диаметр трубы

Наиболее очевидным решением является – чем больше, тем лучше, ведь засорение канализационного стока в частном доме – вещь весьма неприятная. Однако не всё так однозначно. При замене старой трубы, предназначенной для сбора сточных вод (что происходит, например, при капитальном ремонте дома) исходным параметром является внутренний диаметр прежней трубы, часто чугунной. Именно к её размеру и следует подбирать переходные фитинги и сами ПВХ-трубы.

При прокладке новой канализации в квартире/доме минимальный внутренний диаметр трубы принимают из следующих соображений:

1. Откуда предполагается приём стоков. От туалета/унитаза ПВХ-трубу принимают минимальным диаметром 75-100 мм (здесь и далее указываются только те размеры, которые предусмотрены ГОСТ 32412-2013), от стиральной машины или раковины для стирки – не менее 50-75 мм, от раковины на кухне, в душевой кабине или ванной комнате — от 40 до 50 мм.
2. Имеются ли на подворье хозяйственные постройки, эксплуатация которых требует прокладки отдельного канализационного стока. Трубу под такой сток целесообразно принимать диаметром не ниже 110-125 мм (особенно, если она далее будет подсоединяться к общественному стоку).
3. Какой будет предполагаться наружная конфигурация канализационного стока: она зависит от рельефа местности и плотности её застройки в данном районе (в первую очередь, учитывается наличие многоквартирных зданий).
4. Будет ли обустраиваться фановый наружный стояк, который при помощи гофрированного шланга будет соединяться с канализацией.

Распространённым заблуждением застройщиков является то, что вероятность засорения канализационной трубы напрямую связывается с её диаметром. Дело в том, что давление смыва помогает твёрдым частицам перемещаться по трубе, но с ростом диаметра это давление всегда падает. Таким образом, более крупная может замедлить сток и привести к накапливанию отходов в местах нахождения фитингов или угловых отводов.

Назначение труб ПВХ для канализации и их основные характеристики

Пластиковые трубы канализации имеют широкий спектр применения.

Изделия используют для создания таких инженерных сооружений:

• подземных трубопроводов;
• транспортировки технических жидкостей на предприятиях;
• дренажных каналов вокруг зданий;
• отвода стоков от потребителей в квартирах и офисах;
• внутридомовой и уличной канализации;
• вентиляционных каналов;

Трубы изготавливаются из хлористого винила, пластификаторов и красителей. Изделия выдерживают внешнее давление до 50 МПа, способны пропускать носители под давлением до 16 бар. Для соединения отдельных фрагментов на их концах имеются фасонные части, размеры фасонных частей обеспечивают создание магистрали из деталей, имеющих разный наружный диаметр.

Внутренняя и наружная

В зависимости от мест установки пластиковые системы стоков подразделяются на внутренние и внешние.

Внутренние магистрали собираются из изделий серого цвета. Прокладываются в шахтах, штробах, вдоль стен или полов. Диаметр варьируется в пределах 32-160 мм. Стандартный диаметр стояка канализации составляет 100 мм. Прогоны не рассчитаны на большую нагрузку и требуют аккуратного обращения.

Напорная и безнапорная

Безнапорные системы устанавливают в строениях, где предполагается сток жидкости самотеком. Внутренний диаметр сливной трубы домовой канализации варьируется в пределах 32-110 мм. Толщина стенок не превышает 3 мм. Примером безнапорных коммуникаций являются отводы от ванн, раковин, унитазов, когда все коммуникации выводятся в общий стояк.

Напорные системы предназначены для принудительной транспортировки органических и химических соединений. Толщина стенок изделий составляет 3-30 мм в зависимости от их диаметра. Соединение деталей осуществляется с помощью клея или сварки.

Гофрированная

Гофрированные трубы используются для соединения потребителей воды с горизонтальными отрезками. Гофры применяются для отвода стоков от унитазов, раковин, умывальников, стиральных и посудомоечных машин. Диаметр изделий варьируется в пределах 25-120 мм в зависимости от назначения и места прокладки магистрали.

Двухслойные изделия армируются стальной проволокой и имеют гладкую внутреннюю поверхность. Могут прокладываться непосредственно в грунте, так как рассчитаны на высокое механическое воздействие.

Типовые опасности при монтаже канализации на ПВХ-трубах

При эксплуатации канализационных труб из ПВХ необходимо помнить, что данный пластик (как и полипропилен ПП) недостаточно термостабилен, поэтому при своём расплавлении и/или воздействии на него открытого пламени происходит выделение токсичных паров. Отсюда следует, что поливинилхлорид может представлять опасность для здоровья, когда он сжигается, поскольку в процессе термической деструкции материала выделяются летучие соединения, содержащие хлористый водород. Определённые концентрации хлористого водорода могут привести к отравлению.

В тех случаях, когда высока вероятность возникновения пожара, канализационные системы с применением ПВХ-труб также не используют. Типичный вариант – нахождение в непосредственной близости электрической линии высокого напряжения или мощного трансформатора.

Для исключения других возможных опасностей рекомендуется тщательно изучить паспорт безопасности материалов, из которых обустроены смежные коммуникации. Из числа таких материалов необходимо отметить хлорбензол и другие пластики подобного химического состава. Если заменить такие полимеры невозможно, то необходима квалифицированная консультация специалиста.

Видео о том какие допускают ошибки при монтаже канализации

Типоразмеры канализационных труб таблица, маркировка, ГОСТ

Чтобы произвести монтаж системы канализации, необходимо приобрести трубные изделия и соединительные элементы тех размеров, которые указаны в проекте. Торговля предлагает типоразмеры канализационных труб в достаточно широком ассортименте, что позволяет создать трубопровод любой конфигурации с любой толщиной стенок.

Основные параметры трубопровода

• внешний диаметр канализационной трубы,
• внутренний диаметр,
• условный проход (Dу или Ду) — номинальное или округленное значение внутреннего сечения,
• номинальное сечение (Dn или Дн),
• толщина стенки.

На маркировке всех пластиковых трубных изделий указывается наружное сечение и толщина стенки, на чугунных — условный проход в миллиметрах. Проблемы могут возникнуть, когда при монтаже используются комбинированные фитинги (из металла и пластика), которые маркируются в миллиметрах и дюймах. В подобных ситуациях необходимо сравнивать элементы в различных системах измерения.

СНиП 2.04.01-85 определяет расчет диаметра канализационной трубы. Но для дома или квартиры эти формулы слишком сложные. На практике применяется другой подход — в квартире или стандартном загородном доме не превышает 10 см.

Исходя из этого:

• для раковины, ванны, умывальника, писсуара, биде — 5-7,5 см,
• для унитаза — трубы пластиковые диаметр 100 или 110 мм,
• отводы от стиральных и посудомоечных машин — 2,5 или 3,2 см,
• разводка по дому или квартире — 5 см,
• стояк в доме, в котором не более пяти этажей — внутренний Ø 110,
• стояк в доме выше пяти этажей — Ø160,
• соединение нескольких стояков (лежевка) в многоэтажном доме — 200,
• вывод стоков наружу — 16 или 20 см,
• дворовая система — Ø 300,
• выпуск на колодец, участок между двумя колодцами — 20 см.

Если для прокладки канализации используются пластиковые материалы, то вместо 5 см можно использовать 4 см, вместо 10,1 см — 10 см и.т.д. Это обусловлено гладкой внутренней поверхностью этих изделий, которая во время эксплуатации практически не покрывается ржавчиной или другими отложениями.

Существует такое понятие, как наименьший допустимый типоразмер, определенный Санитарными Нормами и Правилами (СНиП):

• для внутриквартального стока и уличной сети — 20 см,
• для внутриквартальной сети ливневого отвода — 20,2 см,
• для уличной ливневой сети — Ø 250.

Сечение и толщина стенки являются взаимосвязанными параметрами — чем больше сечение, тем толще стенка. Вес тоже прямопропорционален сечению. Например, внешнее сечение 16 см — вес 2 кг, или 10,1 см — вес чуть более 1 кг. Немаловажный показатель — длина отрезков. Самый короткий — 1 м, самый длинный — 6 м.

Пластиковые трубные изделия для канализации

Производятся из поливинилхлорида (ПВХ), полипропилена (ПП) и полиэтилена (ПЭ). Чтобы определить их внутреннее сечение, нужно отнять от значения наружного сечения умноженную на два толщину стенки (они указаны в маркировке).

Согласно ГОСТ Р 51613-2000 диаметр канализационных труб пвх безнапорных может быть 5, 7,5, 9, 10, 1,1, 15, 16 см. Для отвода стоков из промышленных объектов используются изделия с сечением 25 и 30 см. Основное их преимущество — они монтируются так же, как тонкие — в раструб.

Размер материалов из полипропилена определяет ГОСТ Р 51613-2000 и ГОСТ 22689.2-89 — 5, 10 и 15 см. Но существуют большого диаметра со стенкой в 5 мм. Эти изделия используются для монтажа больших магистральных трубопроводов.

Типоразмеры из полиэтилена регламентирует ГОСТ 22689.2-89. Выбор этих изделий не велик — 4, 5 см, 90 и труба 110 внутренний диаметр. Толщина стенок изделий из полиэтилена низкого давления — 3 — 5 мм. Продаются отрезками от 2-х до 9-и метров.

Диаметр пластиковой канализационной трубы необходимо подбирать, исходя из доступности соединительных элементов соответствующих размеров. Например, для материала с сечением 7,5 или 9 см найти фитинги может оказаться невозможно.

Для присоединения пластиковой внутриквартирной канализации к чугунному стояку можно использовать комбинированный фитинг или резиновую прокладку, которая герметизируется при помощи силикона или льняной подмотки. При наличии большого отверстия в чугунном стояке можно комбинировать фитинг и силикон или фитинг и обмотку.

Заключение

Монтаж пластиковых канализационных труб довольно часто осуществляется под автомобильными трассами. В этом случае система должна располагаться на глубине от одного метра и больше. Если заглубить систему больше не удается, то нужно осуществлять ее протягивание в железобетонном коробе.

Важно не только правильно уложить систему канализации из пластиковых труб, но и обеспечить эксплуатацию согласно правилам. Для прочистки канализационных стояков используется стальная проволока, которая не подходит для пластиковых конструкций

Это обусловлено тем, что проволока может поцарапать внутренние стенки изделий. Поэтому рекомендуется использовать мягкий тросик, который защищен резиновым наконечником.
