Как сделать канализацию на даче своими руками

Возможные канализационные схемы

В зависимости от числа жильцов, пусть и временных, количества сантехнических устройств, общего количества стоков, объектов, подключенных к системе канализации, схемы могут быт абсолютно разными.

• внутренняя разводка;
• простой или разветвленный трубопровод;
• тип ямы или септика.

Рассмотрим несколько наиболее востребованных схем.

Современная дача мало напоминает подсобку или сарай. Владельцы даже скромных загородных участков стараются возводить добротное, надежное, вместительное жилье, поэтому двухэтажное здание давно уже перестало быть редкостью. Оптимальный вариант разводки для двух этажей показан на схеме:

Туалет и ванная расположены на втором этаже (порой это просто модернизированное чердачное помещение), а кухня – внизу. Трубы от сантехники ведут к стояку, размещенному у ближайшей к септику стены

В небольших одноэтажных домиках обычно устанавливают комплект унитаз + раковина. Душ, если и присутствует, находится на улице, невдалеке от садово-огородной зоны.

Стоки из туалета поступают во внутреннюю трубу, затем выходят наружу и самотеком перемещаются в септик.

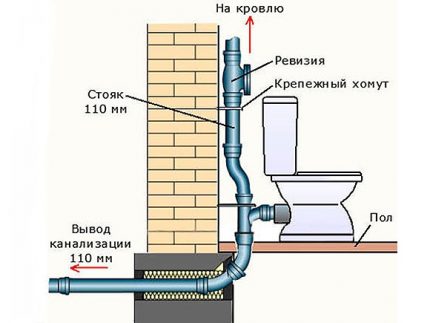

Схема устройства стояка и гильзы для оформления перехода трубы наружу. Сечение магистрали, как и стояка, должно быт не менее 100 мм, а фрагмент трубы в стене необходимо обернуть листом металла и теплоизоляцией

Выгреб чаще всего размещают недалеко от здания, на расстоянии 5-10 м. Меньше 5 м не рекомендуется по санитарным нормам, более 10- могут возникнуть сложности при укладке трубопровода. Как известно, для обеспечения движения стоков самотеком необходим уклон канализационных труб – примерно 2 см на 1 м магистрали.

Выходит, чем дальше расположение ямы, тем глубже придется рыть. Слишком глубоко зарытая емкость неудобна для обслуживания.

Схема расположения сливной ямы. Это наиболее популярный среди дачников вариант, который выбирают из-за дешевизны, простоты конструкции и способа монтажа

Все чаще вместо выгребной ямы сооружают двухкамерный септик или выгреб с переливом в фильтрующий колодец. Ассенизаторов вызывать также придется, но гораздо реже.

Схема устройства двухкамерного септика, сделанного своими руками. Фильтрующий колодец принимает частично осветленные стоки и продолжает очищать их, переправляя сквозь песчано-гравийный фильтр в грунт

Распространенные схемы дачной канализации могут быть дополнены разветвленной внутренней или внешней разводкой, подключением большего количества точек сброса отходов, более эффективным септиком, полем фильтрации.

Как довести канализацию до септика

Если судить по нормативам, вести канализационную трубу до септика придется не менее 7-8 метров. Так что траншея будет длинной. Она должна идти с уклоном:

• диаметр трубы 100-110 мм, уклон 20 мм на погонный метр;
• 50 мм в диаметре — уклон 30 мм/м.

Обратите внимание, что изменять уровень наклона нежелательно ни в ту, ни в другую сторону. В сторону увеличения можно максимум на 5-6 мм

Почему нельзя больше? При большом уклоне вода будет сбегать очень быстро, а тяжелые включения двигаться намного меньше. В результате, вода уйдет, а твердые частицы останутся в трубе. Последствия вы себе представляете.

Второе важное условие — труба не должна промерзать. Решения два

Первое — закапывать ниже глубины промерзания, что с учетом уклона дает солидную глубину. Второе — закопать примерно на 60-80 см, а сверху утеплить.

Схема дачной канализации с септиком

На какую глубину закапывать тубу

В реалии глубина, на которую вы будете закапывать канализационную трубу, идущую от дома зависит от расположения септика, а вернее, его входного отверстия. Сам септик надо устраивать так, чтобы на поверхности грунта была только крышка, а все «тело», включая горловину, находилось в земле. Закопав септик (или определившись с его типом и моделью), вы будете знать, куда надо довести трубу, также известен требуемый уклон. По этим данным можно рассчитать, на какой глубине надо делать выход из дома.

Это участок работ тоже имеет свои нюансы. Так траншею лучше копать сразу нужной глубины. Если придется подсыпать грунт, его надо очень хорошо утрамбовать — не просто набросать земли, пройтись трамбовкой до высокой плотности. Это необходимо, потому что просто уложенный грунт усядется, а с ним просядет труба. В месте просадки со временем образуется пробка. Даже если ее удастся пробить, периодически она там будет появляться снова.

Подвести трубы надо правильно

Утепление

Еще один момент: уложенную и герметически соединенную трубу засыпают слоем песка толщиной около 15 см (столько должно быть над трубой), песок проливают, слегка трамбуют. На песок укладывают ЭППС толщиной не менее 5 см, в обе стороны от трубы он должен выходит на расстояние не менее 30 см. Второй вариант утепления канализационной трубы — тот же ЭППС, но в виде скорлупы подходящего размера.

Специальное утепление для труб — скорлупа

Другие утеплители использовать не рекомендуется. Минеральная вата при намокании теряет свои свойства — просто перестает работать. Пенопласт сминается под давлением. Если будете строить полноценную канализационную траншею со стенками и крышкой, то можно и его. Но если труба канализации укладывается в грунт, пенопласт может смяться. Второй момент — его любят грызть мыши (ЭППС — не любят).

Как вариант – выгребная яма

Устройство выгребного резервуара, — традиционное решение, к которому приходят многие владельцы дачных участков. Причина проста, — самый недорогой и несложный с технической точки зрения вариант. Канализация на даче своими руками, это как раз слив бытовых стоков в специальный резервуар.

Как сделать приемник для отработанной воды? После рытья котлована вариантов несколько:

• стены выложить кирпичом, дно залить бетоном, сверху, — железобетонная плита с отверстием, оборудованным люком;
• тоже самое, только вместо кирпичной кладки – ж/б кольца;
• поместить и укрепить в котловане готовую металлическую или пластиковую емкость.

Так стоит сделать на участке с рыхлым, неустойчивым грунтом. Если на глубине дна котлована плотный глинистый грунт, возможен вариант ямы без дна. Тогда вместо бетонного основания насыпается слой щебенки с песком, и часть воды понемногу уходит из ямы. Благодаря такой конструкции вызывать ассенизаторов для откачки стоков приходится намного реже, особенно в летний период, когда в грунте мало влаги и она активно всасывается субстратом. Подсыпка на дно ямы выполняет две функции:

• предупреждение заиливания;
• начальная фильтрация загрязненной жидкости.

Окончательно фильтруется и очищается вода, проходя через мощные глинистые пласты.

Почему некоторых домовладельцев не устраивает вариант слива стоков в выгребную яму? Причин несколько.

1. Необходимость обустраивать надежный подъезд к накопительному сооружению, особенно если на даче предусмотрено круглогодичное проживание. Ведь подъезд ассенизационной техники может быть усложнен не только расположением участка (выгребной ямы) относительно дороги, но и такими явлениями, как большие снежные заносы, гололед, которые в некоторых регионах наблюдаются на протяжении длительного периода.
2. Высокое стояние грунтовых вод, заболоченность почвы. В таких условиях устроить герметичный долговечный резервуар для стоков проблематично. Во-первых, сооружение будет стремиться всплыть, во-вторых, — попадания загрязнений в грунтовые воды избежать очень тяжело.
3. Частые весенние паводки. Неудобства те же, что и в предыдущей ситуации.

Если проблем, описанных выше, не существует или они разрешимы, то вариант слива стоков в выгребной резервуар выглядит весьма привлекательным, тем более, если зимой на даче никто не живет или водопотребление умеренное.

Возведение канализационной системы по принципу переливных колодцев.

Подобная система содержит в себе 2 колодца, один из которых является отстойником для поступающих твердых отходов, а второй выполняет функции инфильтратора. Материалом для изготовления первого колодца обычно служат бетонные или металлические кольца. Дно же заливается цементом. В отдельных случаях на дно колодца устанавливается готовый септик, изготовленный из пластика. Особенностью второго колодца является полное отсутствие дна, а попросту выстилается гравием или щебнем. Жидкость, очищенная от твердых отходов, посредством системы труб попадает в специальный рассасывающий колодец, где и происходит впитывание в почву.

Особенностью эксплуатации данного вида канализации является ежемесячная необходимость откачивать ил из первого колодца, ввиду предотвращения возникновения застоев. При применении специальных биопрепаратов, расщепляющих твердые остатки, регулярность вызовов ассенизационной машины можно значительно уменьшить. Система переливных колодцев может быть оборудована лишь в небольшом частном хозяйстве. Крупные особняки и коттеджи должны оборудоваться принципиально иными сооружениями, например автономной канализацией с функцией биоочистки.

Виды автономной канализации

Чтобы осознанно и правильно выбрать тип канализации для дачи, надо хотя-бы в общих чертах представлять себе достоинства и недостатки каждого из возможных вариантов. Их не так и много:

• Выгребная яма. Самый примитивный и далеко не самый лучший способ утилизации стоков. Начнем с того, что обеспечить полную герметичность очень сложно. Даже при качественной обработке какая-то часть стоков попадает в грунт. Если источник воды — колодец или скважина, то рано или поздно в них обнаружатся бактерии, которые живут в сточных ямах. Еще недостатки — это соответствующий запах, бороться с которым из-за негерметичности проблематично, и необходимость регулярной откачки. Поэтому такая канализация на даче строится все реже.
• Накопительная емкость. Суть этого вида канализации та же: стоки собираются в емкости, периодически откачиваются. Только эти емкости полностью герметичны, так как сделаны обычно из пластика. Недостаток — относительно высокая цена.

• Септики. Система из нескольких связанных между собой емкостей (две — три, реже больше). В первую попадают сточные воды, где отстаиваются, перерабатываются бактериями. Нерастворимые остатки оседают а дно, вода поднимается наверх. При очередном поступлении стоков, уровень поднимается, отстоявшаяся вода переливается в следующую емкость. Тут «живут» другие бактерии, которые завершают очистку (до 98%). Из второго отделения септика жидкость можно выводить для дальнейшей фильтрации в грунт. Она уже практически чистая. Конструкция простая, ломаться нечему. Недостаток — само устройство объемное, плюс необходимо поле фильтрации (куда будут отводится воды), раз в год-два очистка септика от нерастворимого осадка.
• ЛОС или АУ — локальные очистительные станции или автоматические установки. Принцип работы септика, но в более компактных размерах, с электронной начинкой для контроля. Этот тип канализации работает только при наличии электричества. Максимальный срок автономной работы — до 4-х часов. Малые размеры ЛОС накладывают ограничения на разовый сброс стоков: если вы спускаете ванну, в туалете смывать не стоит. И самый главный минус — цена.

При более активном использовании дачного участка, канализация для дачи нужна более серьезная. Разумный выбор — ставить септик, делать по инструкции поля фильтрации или ставить поглощающий колодец. Септик лучше брать заводской, по возможности — стеклопластиковый. Он, конечно стоит достаточно много денег, но самодельные септики, хоть и обходятся при строительстве дешевле, требуют постоянного ремонта во время эксплуатации, да и кроме всего, большая их часть страдает негерметичностью. Дело ведь идет о даче, и все, что попадает в грунт, оказывается в результате у вас на столе — в виде воды, если водоснабжение из колодца или скважины, а потом в виде урожая, который вы этой водой поливаете.

Если точно решено делать септик своими руками, есть несколько вариантов:

• Монолитный бетонный. Можно добиться высокого уровня герметизации, но объем работ большой, требует большого количества времени.
• Кирпичный. Не лучший вариант, так как на пучинистных грунтах может быть разрушен. Может использоваться при условии, что стенки будут оштукатурены. Добиться герметичности можно при помощи современных гидроизоляционных обмазочных материалов.
• Септик из бетонных колец. При грамотном исполнении хорошо работает, но без проблем эксплуатируется на грунтах, не склонных к пучению. На глинах и суглинках кольца часто сдвигаются с места, нарушается герметичность. Ремонт — сложное и неприятное мероприятие.
• Из металла. Герметичность на высоком уровне, но до тех пор, пока металл не разъест, а произойдет это довольно скоро.

Проще всего сделать септик на даче из бетонных колец. Объем его должен быть достаточно большой — считается, что в таком устройстве должно быть место для накопления трехсуточного запаса сточных вод. Расход в сутки принимается по 200-250 литров на человека, общий расход считается по количеству находящихся на даче единовременно с некоторым запасом на случай приезда гостей. На семью из 3-4 человек обычный объем септика — 2,5-3 куба.

Виды канализации с септиком

Септик — это емкость, состоящая из одной, двух или трех камер, соединяющихся трубами перелива. Из последней камеры очищенная вода попадает на фильтрационное поле, в поглощающий колодец, фильтрующую траншею. Выбор конкретного типа окончательной фильтрации зависит от типа грунтов и уровня подземных вод.

С фильтрующим колодцем

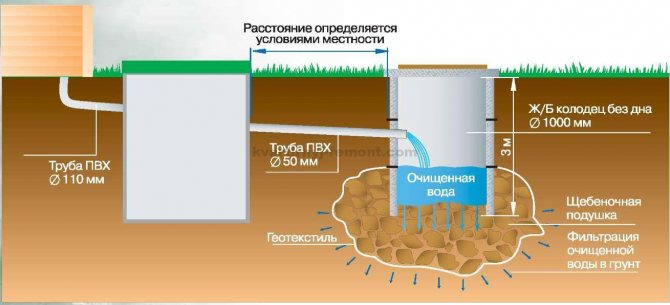

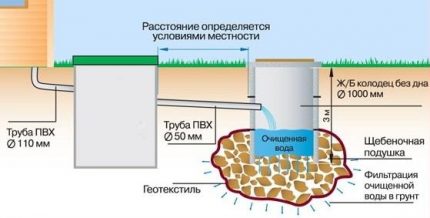

При низком расположении подземных вод и хорошо отводящих воду грунтах делают фильтрационный колодец. Обычно это несколько жб колец без дна.

Система канализации для дачи с септиком и фильтрационным колодцем

С полем фильтрации

При уровне грунтовых вод до 1,5 метров и/или при плохой дренирующей способности почвы, стоки отводят на фильтрационные поля. Это довольно обширные участки, в которых часть природного грунта заменена песком и щебнем. Вода из септика по перфорированным трубам поступает на это поле, где проходя через слои, она доочищается, после уходит в ниже расположенные слои грунта.

Пример фильтрационного поля для дачи

Структура данного поля слоистая — снизу песок, затем щебень, в который уложены дренажные трубы. Сверху могут быть высажены декоративные насаждения. Место расположения этого очистительного сооружения — как можно дальше от огорода и плодовых деревьев. Недостаток этой системы — через некоторое время щебень заиливается, вода уходить перестает. Необходимо вскрытие и замена фильтрата (песка со щебнем).

Структура фильтрующего поля для дачной канализации

В сточную канаву

Если неподалеку от септика есть сточная канава, вывести воду для доочищения можно в нее. Для этого перед канавой роют небольшой котлован, который засыпают щебнем. Воду выводят в щебень, откуда она попадает в канаву.

Вывод в сточную канаву

Этот вариант возможен, если степень очистки стоков высока. Обычно такую схему предлагают при установке ЛОС или АУ. Но для уверенности, желательно иметь на руках результат химической экспертизы, подтверждающий степень очистки. Это документ может понадобиться если пожалуются соседи и придет проверка.

Про автономную канализацию Топас можно прочесть тут, а про индивидуальные очистные сооружения Тверь — тут.

 Сколько камер в септике

В СНиП 2.04.03-85 количество камер в септике привязано к суточному расходу воды:

• до 1 куб/сут — одна камера;
• от 1 до 10 куб/сут — две камеры;
• свыше 10 куб/сут — три.

При этом объем септика должен быть не менее 3-х кратного суточного расхода. Одну камеру делают редко, так же как и три. Одна не дает нужной степени очистки, а три — слишком дорого.

https://youtube.com/watch?v=g7VFjRSRqjI

Монтаж наружной трубы канализации

Наружная труба канализации, к которой идёт подсоединение внутреннего контура, устанавливается из чугуна, пластика или асбеста, её диаметр должен быть не менее 100 мм.

Труба прокладывается так, чтобы её уклон шёл в сторону от дачи, и гарантированно был ниже уровня труб внутреннего контура и выше возможного подъёма сточных вод в яме или отстойнике.

Прокладка трассы делается так, чтобы не было много поворотов, в местах которых следует установить смотровые ревизионные колодцы. Если мест поворота избежать не удаётся, то предусматривают тупые углы соединения, как можно более 90º.

Уклон трубы делается не менее 2 см на одном погонном метре. Глубина траншеи для укладки системы должна быть не менее 1 м, ширина для удобства работ не менее 50 см. Для компенсации смещения грунта дно канавы выстилается песчаным слоем.

Поверх уложенных труб тоже укладывается слой песка, служащий своеобразным амортизатором. Поверхность над проложенной магистралью после засыпки землёй нужно тщательно утрамбовать.

Магистраль, попавшая в зону замерзания грунта, утепляется минеральной ватой или современными вспененными материалами. Обычно утепляют все участки, по высоте более 0,3м от поверхности грунта и соединительные места выхода наружу из дома.

Чтобы во дворе не было слышно неприятных запахов, в месте вывода трубы нужно сделать канал вентиляции.

Технологические требования к строительству канализации

Простейшая выгребная яма. Является самым дешёвым и упрошенным варрантом для сбора фекалий и бытовых сточных вод. Её очень просто сделать своими руками без помощи мастеров. Перед началом работ нужно сделать расчёт объёма сооружения.

Для этого за объём отходов принимается число, полученное умножением количества жильцов дачи на 0,75 м3.

После расчёта размера ямы, переходят к определению её местоположения на участке. Существует несколько стандартных требований:

• канализационные отходы не являют собой приятного соседства, поэтому от жилой дачи отстойник следует сделать на расстоянии не менее 5 м;
• выгребная яма устраивается своими руками не ближе 2 м к соседскому забору и не менее 5 м до соседского строения;
• дно ямы нужно сделать на глубине 2 м или ниже, при этом точка поднятия грунтовых вод должна быть ниже этой отметки;
• если на дачном участке основным источником воды является скважина или простой колодец, то сливная яма должна располагаться на расстоянии от них не менее 30 м;
• яма располагается так, чтобы имелась возможность осуществить подъезд ассенизаторской машины для выкачки нечистот;
• расположение дачи на пересечённой местности требует устройства выгребной ямы на самом низком участке двора.

Простейшую выгребную яму, устроенную в грунте можно сделать более функциональной. Для этого дно ямы по периметру бетонируется, оставляя нетронутый участок посередине. На дно накладывается слой щебня или гальки и дерновой земли для небольшой очистки сточных вод.

Можно сделать яму их покрышек колёс большого автомобиля, поставив их одну на другую. Стены внутри ямы выкладывают красным керамическим кирпичом с промежутками и оштукатуривают раствором. Это делается для уменьшения вредного действия фекальных вод на окружающую среду.

На выгребной яме предусматривается крышка, легко удаляющаяся для проведения очистительных работ, и ставится вентиляционная труба, которая должна быть выше верхней рамы окна самого последнего этажа на 1 м.

Устройство современного септика

Септик представляет собой многокамерную систему отстоя и очистки жидких отходов. Количество камер определяется требования к очистке стоков. Стандартный септик из трёх секций обеспечивает очистку вод на 75%.

Если предусмотреть на основе привычного очистительного септика биохимическое обеззараживание или добавить аэрационные компоненты, то степень очистки канализационных стоков можно довести до 99%.

Септик отличается от выгребной ямы тем, что позволяет выводить в почву очищенные стоки без откачки массы нечистот. Услуги ассенизаторов требуются изредка для промывки резервуара.

Такой тип канализации предусматривает два отстойника для разделения жидких и твёрдых компонентов бытовых отходов и дренажной системы окончательной очистки жидких стоков.

Другими словами, септик состоит из трёх резервуаров, которые соединяются между собой отверстиями с решёткой или щелями для перетекания жидкости из одной камеры в другую.

Схема устройства канализации на даче

Не стоит спешить с созданием системы канализации своими руками на загородном участке. Сначала владелец должен сформировать список требований к создаваемой системе. Именно на их основе необходимо заниматься разработкой схемы локальной канализации для дачи, а также основных объектов, которые она будет включать. Расположение дома является самым главным фактором при выборе системы фекальной канализации. Также значение имеет и перечень сантехнического оборудования, которое будет использовать в составе системы канализации владелец дачного участка.

Оптимальным вариантом является такой, когда всё оборудование, которое будет входить в состав канализации, будет привязано к общей трубе, по которой жидкие отходы и сточные воды будут направляться в отстойник, где они или будут собираться, или отстаиваться и подвергаться процедуре очистки. Если сточные воды будут поступать в систему канализации по разным трубам, например, из разных строений, то процесс создания такой системы канализации становится более сложной задачей. Он предполагает устройство сразу нескольких емкостей, которые будут использоваться для утилизации слива.

В тех районах, где в зимнее время преобладают крайне низкие температуры, необходимо учитывать данную особенность. Именно от неё будет зависеть комфорт использования канализации на дачном участке в любое время года, а кроме этого, сохранность труб, выходящих из дома и пролегающих по территории участка под грунтом. В случае если владелец земельного надела предполагает устройство простой канализации, в составе схемы которой одним из элементов будет выступать выгребная яма, грунтовые воды на участке должны находиться не ниже 2 метров, то есть ниже глубины устраиваемой выгребной ямы.

Система внутренней канализации для дачи

При планировке внутренней разводки труб в доме владелец должен отталкиваться от потребностей людей, которые будут в нём проживать, а кроме этого, ориентироваться на оборудование, которое будет там установлено. Выводить канализационную трубу необходимо через внешнюю стену строения или фундамент ниже уровня пола. При этом следует предусмотреть, чтобы уклон трубы был таким, чтобы слив внутри дома располагался выше уровня сточных вод, находящихся в выгребной яме.

Система труб наружной канализации

При устройстве канализации на дачном участке наружная система представляет собой сеть труб, по которым происходит транспортировка сточных вод от места их сбора до места очистки и хранения стоков. В настоящий момент для этой цели чаще всего выбирают чугунные трубы или же используют более современные изделия, выполненные из ПВХ. Если владелец дачного участка решил создавать такую систему труб, используя изделия из чугуна, то необходимо позаботиться о том, чтобы они были тщательно загерметизированы, а стыки между ними необходимо обработать, прибегнув к цементному раствору. Выполнение таких работ не требуется, если система труб создается на основе пластиковых изделий.

Когда проводится монтаж канализации на даче, важным моментом является обеспечение такого уклона труб канализации, подводимых к туалету, при котором стоки могли самотеком стекать в выгребную яму.

• Обычно уклон трубы для обеспечения этого требования составляет 2 см на каждый метр проложенной в траншее трубы.
• Глубину траншеи делают не менее метра, а её ширина в большинстве случаев составляет полметра.
• Трубы, которые оказываются в зоне промерзания почвы, утепляют, для чего используют в качестве основного теплоизолятора минеральную вату или же применяют керамзит или пенопласт.

Место вывода стоков

Если централизованная канализационная сеть проложена за пределами участка, то владельцу нужно только организовать транспортировку сточных вод от туалета и других точек до общей трубы. Однако если же рядом с участком нет возможности подключиться к централизованной системе канализования вод, то в этом случае данные проблемы ложатся на плечи владельца, и он каким-то образом должен их решать.

Владелец дачного участка должен в первую очередь позаботиться о том, чтобы была проведена утилизация стоков. Для этого необходимо определиться с конструкцией и местом, в котором будут собираться сточные воды. Можно устроить на своем участке простого типа выгребную яму-накопитель или же организовать септик, который потребует серьезных денежных затрат.
