Онлайн калькулятор расчета угла наклона, стропильной системы и обрешетки вальмовой крыши дома

Информация

Двускатная крыша – это сложная, большая по площади строительная конструкция, требующая профессионального подхода к проектированию и выполнению работ. Самые большие затраты идут на стройматериалы для стропил, обрешетки, утеплителя, гидроизоляции, кровельного материала. Наш калькулятор двухскатной крыши позволит Вам высчитать количество материала.

Использование калькулятора экономит время для проектирования крыши, и ваши деньги. Окончательный чертеж в 2D формате будет руководством при выполнении работ, а 3D визуализация даст представление о том, как будет выглядеть крыша. Прежде, чем ввести данные в онлайн калькулятор, необходимо иметь представление об элементах крыши.

Параметры стропил

Чтобы произвести расчет стропильной системы двухскатной крыши, нужно учесть:

• нагрузку крыши;
• шаг между стропилами.
• вид кровельного покрытия

Рекомендуемая ширина доски стропил:

• 100-150 мм при длине пролета не более 5 м, и при дополнительный подпорках.;
• 150-200 мм при длине пролета более 5 м, при шаге более 1 м, и если угол не большой.

Важно! Расстояние между стропилами двускатной крыши обычно устанавливают 1 м, но при уклоне крыши более 45 градусов шаг стропил можно увеличить до 1,4 м. При пологих крышах шаг делают 0,6-0,8 м

Стропильные ноги крепятся на мауэрлат, который идет по периметру дома. Для него берется или доска параметрами 50х150 мм, или брус 150х150 мм (для распределения нагрузки)

Параметры обрешетки

Для металлочерепицы создается разреженная обрешетка доской, ширина которой 100мм, в толщина 30 мм. Доска набивается с шагом, который должен соответствовать продольной оси модуля металлочерепицы – 35 см (супермонтеррей).

Для гибкой черепицы обрешетку выполняют с большим шагом, так как поверх её будет укладываться ОСП или фанера сплошным ковром.

Важно! При выборе материалов обращать внимание на показатели влагостойкости и минимальной толщины. При устройстве теплых крыш между гидроизоляцией и кровлей делается контробрешетка бруском, толщина которого должна быть 30-50мм

При устройстве теплых крыш между гидроизоляцией и кровлей делается контробрешетка бруском, толщина которого должна быть 30-50мм.

Аркон

В Арконе при проектировании крыши дома на начальном этапе пользователь может выбрать нужную разновидность крыши. После этого он может внести нужные изменения и уточнения в выбранную конструкцию. При этом прорисовывать стропильную систему от начала до конца не нужно, она уже заложена в программное обеспечение. У вас есть возможность выбрать одну из следующих форм крыш:

• односкатная или двускатная;
• свободная форма;
• вальмовая или полувальмовая конструкция;
• мансардная с фронтоном в торцах;
• мансардно-вальмовая разновидность;
• сферическая;
• плоская крыша;
• двускатная с рейкой для крепления.

Если зайти в редактор, то можно изменять типовую конструкцию. Для этого нужно установить свои числовые значения в окошко со значением угла наклона скатов, высотой фронтонов, расположением водосточных желобов. Нажав на кнопку просмотра, вы сразу увидите результат.

Зайдя в раздел «Инфо», вы получите всю подробную информацию о разработанной вами конструкции, а именно:

• длины стропил;
• площадь кровли;
• протяжённость водосточных желобов;
• коньки;
• ветровые фронтоны;
• рёбра крыши;
• объёмы пиломатериалов;
• данные выводятся в нескольких вариантах (без учёта слуховых окон, отдельно по этим окнам и общие показатели);
• в случае необходимости можно получить ориентировочный перечень пиломатериалов, нажав на кнопку «Список».

При этом стоит учитывать, что все длины округляются до 5 см. Однотипные пиломатериалы после округления будут объединены в один раздел. Но в каталоге они будут разбиты по разновидностям, габаритам, сечению.

Чтобы определить высоту мансардного этажа с опорой, нужно воспользоваться кнопкой «Ассистент». Если на открывшейся вкладке перейти в раздел «Общее», то там можно узнать высоту чердачного этажа и другие величины. Кроме этого, софт позволяет выбирать разновидность кровельного покрытия. Вы можете подобрать расцветку, фактуру и материал.

Онлайн калькулятор односкатной крыши

Данный калькулятор упростит комплектацию материалов для стропильной системы и финишного кровельного покрытия, позволит просчитать  угол наклона ската, количество обрешетки и размер стропил.

Перед проведением расчетов настоятельно рекомендуется:

1. Изучить особенности стропильной системы под конкретный кровельный материал. В большей степени это относиться к обрешетке. Так, для битумной черепицы обрешетка должна быть сплошной (доску можно заменить на листы ОСП или фанеры). Для металлочерепицы обрешетка монтируется с учетом размера волны.
2. Проверить надежность выбранного угла и шага стропил. В этом поможет программа «Стропила 1.0.1.».

Укажите кровельный материал:

—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил(5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)
кг/м2

Введите параметры крыши:

Ширина основания B (см)

Длина основания L (см)

Высота подъема H (см)

Длина боковых свесов Sb (см)

Длина переднего и заднего свеса Sp (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123
Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки (см)

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII
Высота до конька здания

5 мот 5 м до 10 мот 10 м
Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов:

Крыша:

Угол наклона крыши: градусов.

Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: м2.

Примерный вес кровельного материала: кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): рулонов.

Стропила:

Нагрузка на стропильную систему: кг/м2.

Длина стропил: см.

Количество стропил: шт.

Обрешетка:

Количество рядов обрешетки: рядов.

Равномерное расстояние между досками обрешетки: см.

Количество досок обрешетки стандартной длиной 6 метров: шт.

Объем досок обрешетки: м3.

Примерный вес досок обрешетки: кг.

Определение высоты двускатной крыши

После определения уклона двускатной кровли необходимо рассчитать высоту конька. Зная величину высоты конька, можно с помощью тригонометрических выражений рассчитать длину ската, которая и является длиной стропильной ноги.

Расчет высоты можно произвести двумя способами:

• с помощью прямоугольного треугольника;
• при помощи таблицы соотношений угла наклона к процентам.

Расчет высоты первым способом производится с помощью значений угла наклона и половины ширины дома. Рассмотрим для наглядности на примере. Ширина дома 12 метров, уклон составляет 40°.

Половина ширины дома составит:

Высота конька определяется тригонометрической формулой для прямоугольного треугольника:

а=с×tg A=6×tg 40°=6×0.84=5.05 м.

Для нахождения тангенса 40° была применена, как и в примере выше, таблица Брадиса.

Чтобы не искать значение в таблице Брадиса, можно воспользоваться инженерным калькулятором, который установлен в любой операционной системе!

Второй вариант определения высоты конька заключается в применении таблицы соотношений, приведенной ниже.

Здесь каждому углу наклона соответствует определенная относительная величина, выраженная в процентах. Высота находится путем умножения половины ширины пролета дома на относительную величину. Рассмотрим на примере для пояснения. Возьмем дом с шириной пролета 7 метров и углом наклона 27°. Высота конька составит:

Расчет дополнительных параметров

Многие онлайн сервисы рассчитывают дополнительные, не менее полезные величины:

• Угол наклона крыши. Калькулятор определит не только оптимальную величину угла, но и подскажет, подходит ли он для выбранного кровельного материала. Меняя высоту подъема или ширину основания, можно добиться полного соответствия угла материалу.
• Расчёт ветровой и снеговой нагрузки. Для некоторых районов такая нагрузка может стать определяющим фактором для выбора типа крыши. В калькулятор потребуется ввести дополнительную информацию: регион строительства, тип местности, высоту до конька постройки, сорт древесины для стропил.
• Расчет дымохода. Для безопасной эксплуатации необходимо определить высоту дымохода относительно конька крыши. Неправильное проектирование может повлиять на стабильную работу отопительных приборов и повлечь за собой незапланированные финансовые траты (если потребуется переделка).

При расчете дымохода учитывается наличие преград рядом с жильемИсточник stroim-dom.radiomoon.ru

Формы конструкции

Площадь скатной крыши подсчитывается в зависимости от того, какой геометрической фигуре соответствует предполагаемая кровля – чаще всего это равнобедренные треугольники, трапеции, прямоугольники и параллелограммы

Но важно учитывать, что практически все крыши все равно состоят из нескольких скатов

Односкатный вариант просчитывается по формуле для прямоугольника.

Если скатов два, требуется лишь применить ту же формулу к каждому из них и суммировать полученные результаты.

Крыша из четырех скатов рассчитывается как сумма пары трапеций и пары же треугольников с равными сторонами.

Если форма очень сложная, надо будет израсходовать больше времени, но основные принципы остаются примерно теми же самыми. Первым шагом оказывается разбивка на простейшие геометрические фигуры. Потом применяются те же формулы для расчета площади любой из них, что и в стандартном случае. Нельзя забывать, что длина скатов отсчитывается от завершающих линий карнизов до коньковых элементов.

Не следует вычитать из полученных результатов дымоходы и вентиляционные каналы, встроенные в крышу окна и другие подобные элементы. При расчете площади плоской кровли под укладку наплавляемых рулонных материалов площадь парапетов учитывается отдельно

Необходимо принять во внимание, как будет расположен свес – по периметру, с закрытым парапетом или с нижним свесом и трехсторонним парапетом

В самом простом виде площадь плоской крыши можно принять равной общей площади здания, с добавлением разве что свесов и других выходящих за контур элементов. Но такая схема расчета приемлема только в том случае, если нет на самом деле никаких углов.

При должном старании несложно будет подсчитать самостоятельно и площадь фронтона. Для этого не будет необходимости даже обращаться к помощи онлайн-калькуляторов. Конфигурация фронтонов тесно взаимосвязана с геометрией скатов: так, треугольные варианты чаще всего сопровождают формирование кровель с двумя скатами. При установке конструкции до подготовки стропильных каркасов рассчитывать площадь и высоту фронтонов нужно с особой тщательностью.

Произвести необходимые расчеты, как всегда, помогает использование «школьных» формул. Электронные калькуляторы целесообразно использовать только для самопроверки.

Длины стен торцов, делимые пополам, перемножают с тангенсом угла, который создает скат и основание крыши. Для нежилого помещения под кровлей высота будет намного меньшей, чем для активно используемого людьми. Стенка треугольной формы подсчитывается путем перемножения высоты самого фронтона и длины кровельного основания. Этот результат нужно уменьшить на 50%. В случае со стеной «трапецией» берут ½ от суммарной длины оснований, умножают ее на высоту. Пятиугольный фронтон условно разделяют на верхний треугольник и нижнюю трапецию – это упрощает подсчет.

Подсчитать площадь Г-образной крыши с различным уклоном тоже не составляет особенного труда. По своей природе она образована из пары типовых двускатных конструкций, стыкуемых под прямым углом. Общая конфигурация для упрощения расчетов разбивается на четыре подобных прямоугольные трапеции. Вычисленные площади суммируют и получают окончательный результат.

Метод расчета

Посчитать квадратуру кровли дома правильно не получится, если не разобраться, какова точно ее форма. При отсутствии четких и однозначных планов придется подготовить их самостоятельно, нарисовав все необходимые чертежи от руки. Равнобокая трапеция рассчитывается с учетом не только ширины скатов, но и длин оснований и высоты. Подготавливаемый план кровли должен отражать все длины, ширины и высоты с погрешностью не более 1 см. Если можно произвести измерение точнее, обязательно стоит воспользоваться таким шансом.

Желательно подготавливать план в нескольких проекциях сразу, а каждое измерение и каждый шаг расчета перепроверять. Ошибка может оказаться очень дорогой, притом в буквальном смысле слова. Определять число квадратных метров можно и с земли, и с самой крыши, и с чердака.

Если наклон увеличивается до 56 градусов, коэффициент пересчета достигает уже 1,8, а приблизительное изменение его при росте угла на 10 градусов составляет 15%. Углы наклона скатов в домах, покрытых симметричными двускатными крышами, определяются в зависимости от протяженности основания равнобедренного треугольника, формируемого скатами. Чтобы просчитать нахлест, требуется умножать длину дома на длину стропил.

Площадь всех скатов по отдельности определяется как длина дома с прибавлением фронтального и карнизного свесов, умноженная на длину стропил + длину свеса. Если крыша односкатная, удваивать полученное число не нужно.

Для максимально точного просчета метража треугольника или любой другой геометрической фигуры полученные по формулам результаты нужно увеличивать на 10-15%. Это позволит компенсировать возможные ошибки и брак при укладке кровельного материала. Несколько сложнее будет высчитать площадь кровли для последующей огнезащитной обработки и для пропитки антисептическими составами. Методы примерно те же самые, но потребуется еще учесть рекомендованные пожарным надзором коэффициенты. Они позволят компенсировать и расчетные ошибки, и перерасход пропитывающих смесей.

Проблема в том, что специальная пропитка наносится не на кровлю, а на обрешетку и верхние части перекрытий, стропила, фермы и ригели. Но стропила, балки и другие подобные элементы имеют намного меньшую площадь, нежели сама крыша. И потому в большинстве случаев для точного прогнозирования потребности в обработке антипиренами придется ввести коэффициент 1,2. Он же успешно «поглотит» и все неровности.

Расчет

Нельзя недооценить важность расчетов стропильной системы двускатной крыши. В процессе проектирования необходимо вычислить полезную площадь и исходя из полученных данных решить, насколько высокими будут вертикальные стойки

В этом случае имеет значение несколько факторов.

Нагрузка

При возведении кровельной конструкции важно рассчитать максимальную нагрузку на крышу дома, на все стропила и перекрытия балками. Может понадобиться усиление стропил, тогда в проект вносятся коррективы

Например, может потребоваться использование дополнительных накладок или бруса с большим сечением, чем планировалось. Важен и вес всей стропильной системы. В этом случае расчет ведется с учетом не только сечения пиломатериалов, но и плотности и влажности древесины, определяется расстояние шага между стропилами.

На сегодняшний день существует специальная классификация нагрузок на кровельную систему:

1. Основная нагрузка касается веса стропильной конструкции, температуры нагрузки, снеговых и других погодных факторов.
2. Дополнительная нагрузка касается расчетов влияния ветра и гололеда.
3. Форс-мажорные нагрузки связаны с техногенными обстоятельствами (современная кровля должна выдержать все).

Уклон

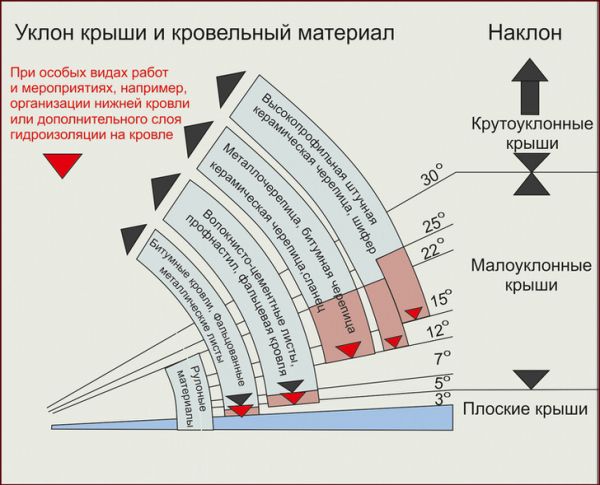

Важно грамотно рассчитать угол наклона скатов. При стандартной ширине дома в 6-8 м угол скатов составляет 45 градусов, но этого мало для пространства в мансарде

При угле наклона в 60 градусов конструкция обойдется дороже, но вся крыша будет выполнена удачней. При 45 градусах наклона можно выбирать любые кровельные материалы. Если двускатная крыша изначально планируется асимметричной, то в чердачном пространстве можно спокойно обустроить жилую мансарду, но для этого надо посчитать полезную площадь. Выбирается обычно стандартная двускатная крыша. При этом важно учесть нагрузки на крышу из-за ветра и снега. При увеличении угла наклона скатов увеличится и расход материалов. Но и эксплуатационные характеристики такой кровли будут выгодно отличаться. Если планируется возвести двускатную крышу с неравными углами скатов, то все работы можно выполнить в оригинальном дизайне. Тем не менее, при проектировании лучше отталкиваться от классической конструкции в виде симметричной кровли с равнобедренным треугольником в основании.

Шаг

Шаг стропил, используемый при создании крыши, является одним из основополагающих при возведении конструкции. Существует зависимость шага стропильной системы от кровельного материала. В качестве последнего используется профнастил, шифер, мягкая кровля или металлочерепица.

Шифер для кровли используется повсеместно. Этот кровельный материал отличается относительной прочностью, невысокой стоимостью и устойчивостью к температурным перепадам. Однако материал обладает определенным весом, соответственно, необходимо обеспечить крышу мощной стропильной системой. Стоит учесть, что для шиферной кровли должно быть не менее трех точек опоры (по центру и по краям).

В последние годы достаточно большое распространение среди кровельных материалов получила металлочерепица. Материал прост в монтаже и отличается привлекательным внешним видом. Металлические листы для кровли удобно использовать, так как они имеют малый вес. В связи с этим расстояние между стропилами может быть большим (например, 600-950 мм с сеченным брусом 150х50 мм).

Покрытие из профнастила может быть выполнено из оцинкованного стального листа со специальным защитным покрытием (от внешних погодных воздействий). Современный профнастил отличается по цвету, ширине гофры. Внешне такое покрытие отличается по дизайну. Шаг между стропилами под профнастил будет зависеть от вида профиля, от углов наклона и конфигурации крыши. Для стропильной системы в этом случае используется брус сечением 50-75 мм. Это может быть и доска 20-50 мм шириной.

Ширина. От основания вычисляется ширина кровли:

• Монтаж конструкции на большие балки позволяет сформировать необходимый свес, это в свою очередь определяет габариты.
• Монтаж системы на мауэрлат высчитывается сложением проекций свеса и ширины коробки.

Монтаж материалов на мауэрлат также должен проводиться по предварительным расчетамИсточник builderclub.com

Мауэрлатом выступает венец, который делается из прочного бревна или широкого бруса. Карнизные свесы могут делаться из стропильных ног, также для этого может использоваться кирпичный выступ. Ширина свеса вычисляется из выбранного типа кровельного материала и стен. Для шифера свес до 10 см, керамической черепицы до 60 см, профлиста до 50 см, битумной черепицы до 40 см. при увеличении свеса требуется его усиление, например, опорными столбами или подкосами.

Определение уклона. Расчет размера крыши двускатной осуществляется с определением угла наклона скатов, который может составлять 10-60 градусов. В основном используют равное значение для обеих сторон. Эффекта симметрии добиваются благодаря созданию разноразмерных скатов.

При определении крутизны скатов учитывают следующие факторы:

• Покрытие, свес и обрешетка. Тип кровли влияет на выбор технологии сборки и обустройства основы.
• Вес кровли и пирога. Покрытие дает нагрузку на основание, чем больше уклон, тем меньше нагрузка на перекрытие.
• Климатические условия региона. Крутые крыши быстро отводят воду и снег, но они подвергаются действию ветра.

Рассчитывая крутизну скатов, берут во внимание будущий «пирог» покрова крышиИсточник goldkryshi.ru

Эти факторы имеют большое значение на выбор угла наклона, и они учитываются при проведении всех расчетов.

Высота конька. Чердак в основном используется для обслуживания крыши. По требованиям безопасности от перекрытия до вершины должно быть не меньше 1,6 м. При такой высоте удобно проводить осмотр кровли и она полностью соответствует противопожарным требованиям.

Расчет расходных материалов. Особенности возведения подобной крыши накладывает некоторые коррективы на первоначальный расчет требуемых материалов.

При возведении кровли первоначальный расчет материалов может потребовать коррективовИсточник yandex.ru

Однако в предварительной смете надо учитывать следующие материалы для:

• мауэрлата и лежня – пиломатериал сечением 100х150-200х200 мм, дополнительный запас 5%;
• стропилин – пиломатериалы 25х150-100х150 мм, запас до 20%;
• опоры, затяжки, подкосы – бруски или доски 50х100-100х100 мм, запас до 10%;
• обрешетка – зависит от покрытия, может быть сплошной или разреженной;
• гидроизоляция – в рулонах, метраж определяется исходя из крутизны и типа кровли;
• кровельное покрытие – учитывается площадь скатов;
• обшивка свесов и фронтонов;
• расходный материал (саморезы, анкеры, уголки, шпильки, гвозди и так далее).

дополнительно необходимо наличие некоторых фасонных элементов, при помощи которых делаются сквозные проходы через крышу. Для теплого типа кровли дополнительно учитывается тепло- и пароизоляция, контробрещетка и внутренняя обшивка.

Видео описание

Пример расчета материалов для крыши на онлайн-калькуляторе в видео:

Специалисты для проведения таких операций используют формулы расчета двускатной крыши. В других случаях применяют специальные онлайн калькуляторы

Однако в независимости от выбранного варианта очень важно работать с мастером в данной сфере. В процессе проведения расчетов требуется помнить о многих важных нюансах, которые могут иметь большое значение на конечный результат

Допущенная одна ошибка в расчетах может привести к серьезным проблемам. В лучшем случае придется просто докупить материал, в худшем – потребуется перестройка конструкции. Иногда допущенные ошибки ведут к тому, что уже в скором времени может потребоваться капитальный ремонт всей крыши и замена подкровельных материалов.

Допущенные ошибки при расчете и возведении крыши впоследствии могут обойтись дорогоИсточник pinterest.com

Заключение

Рассчитать двускатную кровлю с необходимым количеством материалов и конструкцией самостоятельно невозможно. Используя онлайн-калькуляторы можно примерно узнать все необходимые параметры. Однако точные данные смогут предоставить только специалисты. Работа с мастером позволит добиться лучшего результата, безопасной кровли, которая прослужит много лет. Лучше заранее договориться с мастером и вместе провести все расчеты, указать те параметры, которые вы хотите и озвучить свое виденье будущей кровли. Немаловажными будут советы специалиста, который предложит самый оптимальный и выгодный вариант.

Типы конструкций

Существуют четыре основных типа двускатных кровель:

1. Симметричная.
   Надёжна, устойчива, проста в исполнении, в основе лежит равнобедренный треугольник;
2. Несимметричная.
   Конёк располагается не по центру, скаты кровли имеют разные уклоны;
3. Ломаная симметричная.
   Скаты кровли имеют излом. Значительно увеличивает высоту помещения;
4. Ломаная несимметричная.
   Чердачное или мансардное помещение получается меньше, чем в предыдущем случае. Крыша имеет очень необычный внешний вид.

Выбор типа двускатной кровли зависит от назначения помещения, расположенного непосредственно под ней и архитектурного облика здания.

7 причин использовать наш калькулятор расчета кровли онлайн

соответствующей странице

1. Программа работает во всех современных браузерах — Вам не нужно устанавливать никакие программы (которые зачастую не совместимы между собой, требют прав администратора или вообще не работают на Вашей ОС).
2. Высокий уровень удобства — мы учли опыт всех систем, существующих на рынке — в результате система удобна как никакая другая. Научиться работать с нашей системе проще чем с какой бы то нибыло.
3. Расчет крыши любой сложности — Вы действительно сможете расчитать любую крышу, а уж расчет вальмовой крыши или двускатной — для нее семечки.
4. Хранение расчетов в облаке — все проекты расчета кровли хранятся в облаке, копии которого делаются 4 раза в сутки. Вы точно не потеряете свои расчеты!
5. Предоставление общего доступа — возможность предоставить доступ к проект расчета фасада или кровли другому пользователю, в том числе (для просмотра) анонимным пользователям (клиентам). Это намного удобнее чем распечатывать и отсылать сканы по EMail!
6. Широкий набор материалов и настроек — мы вносим максимально возможное количество настроек для всех расчитываемых системой и продаваемых материалов от заводов которые сотрудничают с нами. Вам не нужно забивать настройки самим!
7. 14 дней тестового доступа — никакого риска купить то что Вам не нужно — сначала протестируйте интересующий Вас тариф!

Виды стропильных систем

Конструктивные системы стропильной кровли могут быть трёх видов:

1. Наслонные стропила.
   Стропила опираются по двум сторонам. Снизу – на мауэрлат, сверху – на ригель. В качестве промежуточных опор могут использоваться стойки и подкосы. Чаще всего используются в зданиях с небольшим расстоянием между торцами или при возможности поставить стойки или стену посередине мансарды.
   При больших пролётах стропил (больших расстояниях между продольными стенами) могут дополнительно использоваться стойки, подкосы или затяжки.
   Наслонные стропила просты в расчётах.
   Обычно самым мощным элементом такой системы является ригель, который несёт на себе половину нагрузки от всей конструкции кровли.
2. Висячие стропила.
   При отсутствии возможности использования ригеля в качестве верхней опоры, разумно использовать эту стропильную систему.
   Висячие стропила опираются только на мауэрлат, а в верхней точке соединяются между собой с помощью накладки.
   Эта стропильная система работает под нагрузкой как ферма. Наибольшее давление приходится на наружные стены. Возникает горизонтальная сила – распор, которая может привести к смещению стен. В конструкции висячих стропил распорное усилие воспринимает затяжка, которая стягивает стропильные ноги и не даёт им разъезжаться.Висячие стропила классифицируются в зависимости от месторасположения затяжки:1) Треугольная трёхшарнирная арка.
   Затяжка и стропила образуют треугольник. Затяжка располагается в уровне перекрытия;2) Треугольная трёхшарнирная арка с подвесом.
   При большом пролёте стропил затяжка может не пройти по требованиям прогиба. Чтобы предотвратить её провисание, затяжку подвешивают к коньку. Но при такой системе, так же, как и при системе наслонных стропил, посередине мансарды образуется ряд стоек;3) Треугольная трёхшарнирная арка с приподнятой затяжкой.
   Затяжка располагается чаще всего в уровне потолка мансардного помещения. Такая схема менее выгодна с точки зрения работы конструкции. Чем выше расположена затяжка, тем больший распор она воспринимает.
   Висячие стропила должны рассматриваться как треугольная ферма, что усложняет расчёт.
3. Комбинированные стропила.
   К комбинированной системе можно отнести распорные наслонные стропила. Они нуждаются как в установке ригеля, так и в затяжке. В отличие от предыдущих вариантов, в которых стропила к мауэрлату крепятся шарнирно, здесь стропильная нога крепится жёстко, поэтому в системе возникает распор. Для такой системы мауэрлат должен быть надёжно прикреплен к стене, а сама стена быть прочной и толстой. Отличным вариантом стане выполнение по периметру железобетонного пояса.

Определение угла наклона

Можно для такого расчета исходить из материала кровли, который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:

• Дляшифераразмер угла ската должен быть более 22 градусов. Если угол будет меньше, то это сулит попаданием воды в зазоры;
• Дляметаллочерепицытакой параметр должен превышать 14 градусов, в ином случае листы материала могут быть сорваны веером;
• Дляпрофнастилаугол может быть не меньше, чем 12 градусов;
• Для битумной черепицы такой показатель должен равняться не более чем 15 градусов. Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т.к. прикрепление материала проводят на мастику;
• Для материалов рулонного типа, вариации значения угла могут быть в пределах от 3 до 25 градусов. Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.

Как определить, насколько нужно поднять конёк

Определившись с наклоном скатных плоскостей, можно узнать, какой должна быть высота крыши. Справиться с такой задачей сможет любой, кто хоть чуть-чуть помнит школьный курс геометрии. Вспоминаем, что в прямоугольном треугольнике всегда длина одного катета будет равняться длине другого, умноженного на тангенс угла, образованного с основанием. Отсюда, если высоту мы принимаем за один из катетов, то рассчитать её сможем так:

• подбираем оптимальный угол наклона (допустим, 35 градусов);
• вычисляем тангенс (получим приблизительно 0,7);
• берём половину ширины здания (к примеру, 9 м /2 = 4,5 м);
• в итоге нужный катет равен 4,5 м * 0,7 = 3,15 м.

Строительные онлайн-помощники

Благодаря безграничным возможностям Интернета, в наше время можно справиться с задачей намного проще и быстрее, т.к. придуман такой удобный инструмент, как онлайн калькулятор, и рассчитать площадь крыши дома с его помощью сможет каждый желающий.

Чтобы выполнить расчетные действия, достаточно зайти на сайт и внести в специальную форму запрашиваемые для вычислительных операций данные. Далее система сама выполняет расчеты и выдаёт готовый результат.

Строительные онлайн-программы предлагаются платные и бесплатные, есть предусмотренные для самых примитивных расчетов и более сложных, работающие в режиме онлайн или требующие установления на компьютер. Конечно, если вам предстоит возведение простой конструкции, то такой калькулятор окажет неоценимую помощь при составлении сметы затрат на покупку материалов.

При возведении более сложных, комбинированных форм, которые дополнены мансардными окнами, парапет это необходимость, люками, дымоходными трубами, вентиляционными выходами, можно обратиться за консультацией к специалисту (их услуги тоже предлагаются онлайн). Кроме того, не следует забывать, что расход зависит от вида выбранного кровельного материала.

Только на 100% правильные вычисления площадь крыши дома позволит вам избежать лишних затрат при закупке материалов для обустройства кровли и в то же время не позволят столкнуться с их дефицитом в процессе работы, а значит, ничто не помешает закончить покрытие вовремя и как можно быстрее заселиться в новый уютный и красивый дом!

Информация на заметку: двп это, крыльцо в частном доме.

Как быстро посчитать площадь кровли на любом здании? (Проектирование деревянных конструкций)

Watch this video on YouTube
