Калитки из металлопрофиля для собственного дома

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

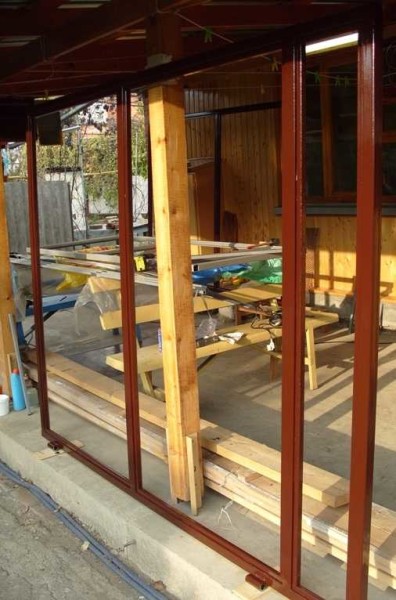

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем поперечину из той же трубы 40*40 мм

Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы

Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

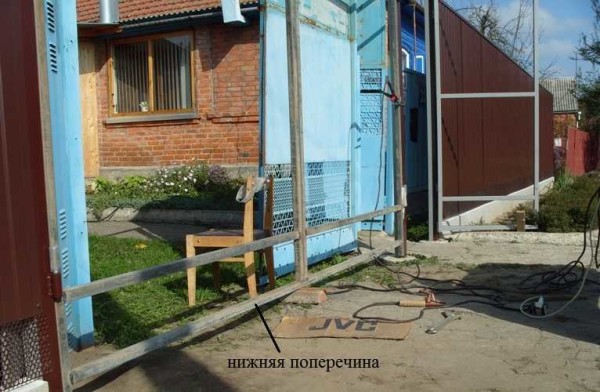

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы

Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры. Готовые швы зачищаем, грунтуем, красим

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

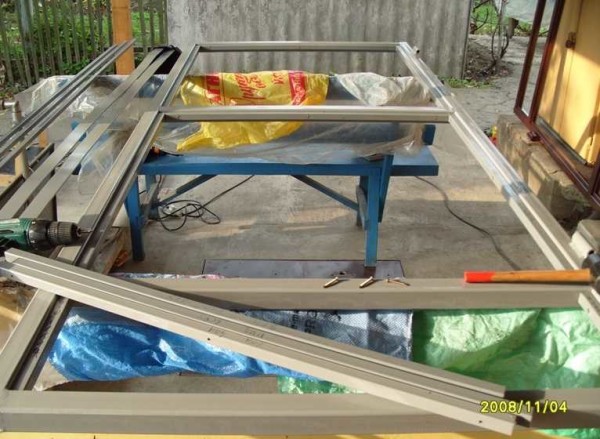

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

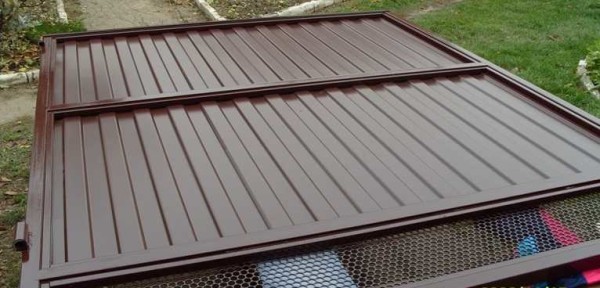

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Приступаем к работе

Стоит оговорить: мы рассмотрим простейшую конструкцию калитки для забора из профнастила без каких-либо архитектурных излишеств. Калитки из профнастила с элементами ковки выглядят прекрасно, но куда сложнее в изготовлении и требуют определенных навыков.

Если они не установлены — процедура в точности та же, что и для забора:

• Натянув вдоль линии ограждения шнур, размечаем расположение ям.
• Выбираем их с помощью садового бура. Если его нет — можно обойтись пешней и стальным черпаком с острыми краями.
• Ставим столбы строго по отвесу и засыпаем основание щебнем. Убедившись еще раз, что столб стоит вертикально, трамбуем щебенку ломом.
• Заливаем ямы жидким раствором с соотношением цемента и песка 1:3.

Размечаем горизонтальные и вертикальные трубы и отрезаем их под углом 45 градусов, отчертив линии по угольнику.

Так выглядит процесс разметки трубы.

Внимание: если вы используете профтрубу 20х40, широкой стороной она должна быть сориентирована перпендикулярно плоскости забора. Иначе наша калитка из профнастила получится слишком хлипкой, да и установить замок будет куда труднее

Затем, выложив трубы на ровной поверхности, прихватываем каркас во всех углах. Промеряем диагонали: они должны быть строго одинаковыми. При необходимости выправляем каркас и провариваем углы окончательно.

Горизонтальную перемычку ввариваем, отрезав ее по месту. Заметьте, ее можно расположить не строго по центру, а чуть ниже или выше: удобнее будет, если прикрученная к перекладине ручка для калитки из профнастила окажется на высоте около 90 см от грунта.

Последними строго по будущей вертикальной оси привариваются навесы.

Установка каркаса

Она возможно лишь тогда, когда бетон в ямах частично наберет прочность — не менее чем через 3 дня.

Каркас калитки выставляется по высоте на твердое основание нужной высоты; затем навесы прихватываются к столбу. Убедитесь, что калитка открывается и закрывается без усилий, говорящих о перекосе навесов, и варите навесы к столбу окончательно.

Установка замка

В принципе на калитку можно поставить любой предназначенный для наружных дверей замок — лишь бы его внутренности не боялись коррозии. Слишком массивные конструкции ни к чему: все же мы изготавливаем не гаражные секционные ворота с калиткой.

Наиболее удобны в установке (и прекрасно защищены от попадания в механизм воды и пыли) специальные узкопрофильные замки для профтруб.

На фото — электромеханический узкопрофильный замок.

• Размечается прорезь под корпус замка и отверстия для сердечника, крепежных винтов и ручки.
• Круглые отверстия высверливаются и доводятся шарошкой.
• Под корпус замка болгаркой делаются две вертикальные прорези, затем одна диагональная. Треугольники стали отгибаются наружу и отрезаются. Затем края доводятся напильником.
• Расположение ответной части замка легко разметить, намазав ригель замка зубной пастой или губной помадой. Закройте и откройте замок — и на столбе появится отпечаток места, где должен находиться паз.
• Накладки устанавливаются после того, как калитка будет обшита профлистом.

Обшивка профлистом

И здесь никаких сюрпризов:

• Отрезаем лист по ширине.
• Крепим 35-миллиметровыми саморезами края, сориентировав края листа по каркасу.
• Натягиваем вдоль труб каркаса шнуры или рисуем карандашом линии.
• Притягиваем лист через волну.

Осталось установить накладки замка — и калиткой из металлопрофиля можно пользоваться.

Работа завершена. Можно отмечать ?

Инструменты

Калитка для забора из профнастила своими руками потребует при изготовлении определенного минимума инструментов:

• Сварочный аппарат. Оптимален инверторный сварочник (ток 160-200 ампер).
• Болгарка с режущим кругом по металлу.
• Чертилка. Для получения точных размеров и каркаса идеальной формы линии отреза должны быть очень тонкими. Кроме того, карандашные линии плохо заметны на поверхности стальной трубы и легко затираются.
• Шуруповерт. Профилированный лист к профтрубе мы будем крепить саморезами по металлу.
• Если столбы еще не установлены — для рытья ям наиболее удобен садовый бур диаметром 20-30 сантиметров. Лопатой настолько узкую яму просто не выкопать, а больший размер — это куда большее количество щебня, бетона и, как следствие, большая конечная цена проекта.
• Для трамбовки щебня при установке столбов не помешает лом. Замешивать бетон удобнее в бетономешалке; но при небольших объемах ее прекрасно заменит дрель или перфоратор с насадкой-миксером. Ведро раствора замешивается этим нехитрым приспособлением за пару минут.
• Угольник, рулетка и линейка.

Этот инструмент сильно упростит рытье ям под столбы.

Как выбрать профнастил

По предназначению классифицируют несущий, стеновой и несуще-стеновой профнастил, от чего напрямую зависят нагрузки, которые он выдерживает. Высота волны несущего листа может доходить до 13 см, и такие ворота будут самыми прочными и долговечными. Но и обойдутся они дороже, чем стеновой профнастил с высотой волны до 2 см.

Если ты предпочитаешь стеновые или несуще-стеновые листы, выбирай марки толщиной от 1,7 см. Кроме них подойдет металлополимерный профнастил категорий МП-А или МП-В. Есть еще марка МП-R, но она используется для обустройства кровли.

Обрати внимание на тип покрытия: противокоррозионный алюцинк или разноцветный акрил. При электролитическом цинковании защитный слой получается слишком тонким и его легко повредить

Из полимерных покрытий это тонкий, но практичный полиэстер, стойкий к температурам и повреждениям пластизол, долговечный текстурный пурал или самый надежный, но самый дорогой поливинилденфторид.

Рама и фурнитура калитки

Для калитки надо сделать раму из профильной трубы, предварительно нарисовав шаблон. Труба не должна быть ржавой. Чтоб облегчить установку калитки из профнастила с замком, воспользуйтесь поперечинами, которые вставляются между сторонами рамы.

Все возможные элементы будущей калитки крепят сваркой. Перед креплением деталей, их лучше зафиксировать. Сделали раму калитки, приступайте к фурнитуре, к ней – крепите петли, пластины, выбирайте замок, помимо которого, можно использовать дополнительные детали затвора двери для большей безопасности и намечайте те места, где будете крепить ручку.

Какой лучше поставить?

Чаще всего для тонких калиток из металла выбирают именно врезной замок. Чтобы поставить под надежную защиту частную территорию, нужно внимательно выбирать подходящий вариант, учитывая ширину дверного прохода, глубины корпуса и ширину лицевой планки замка. Замку, приспособленному на наружной части калитки, предстоит эксплуатироваться в условиях разных температур и при высокой влажности, потому он должен соответствовать ряду критериев:

• устойчивость к ржавчине;
• компактный размер;
• предельно закрытая конструкция.

Открытый тип конструкции быстро сломается из-за попадающей внутрь пыли и природных осадков. Крупногабаритный замок не годится для установки на тонком металле, поскольку при возведении такого ограждения используются профильные трубы с малым диаметром.

Лучше всего при перепадах температуры, при повышенной сырости и запыленности работают сувальдные механизмы. Но даже у самого качественного и дорогого замка есть шанс промерзнуть при попадании в личинку влаги в условиях низкого температурного режима. Чтобы не возникло трудностей с проходом на свою территорию, рекомендуется устанавливать устройства ручкой изнутри, которые отпираются без использования ключа.

В многоуровневой защите от взлома нет нужды в отношении замков для дверок из профнастила на дачном дворе. Подобные затраты ни к чему. Если кто-то задумает проникнуть к вам во двор, то замок, вероятно, и трогать не станет, а найдет иной способ пробраться на территорию.

Электромеханические либо электромагнитные устройства устанавливают на тонкие двери из профнастила, если к тому обязывает входная конструкция. А более элементарные модификации могут быть врезного типа либо накладными. Монтаж этих механизмов весьма отличается.

Для каждого замкового механизма определен класс безопасности, предусматривающий уровень защиты от взлома. Определяют 4 степени надежности.

1. В эту категорию относятся замки, открыть которые не составляет сложности для того, кто имеет преступные намерения. Опытный вор справится с этим замком за несколько минут.
2. На открытие такого устройства малоопытный вор затратит некоторое время. Матерый грабитель без труда вскроет этот замок. По данным экспертов, на взлом устройства такого класса у вора уйдет не более 10 минут.
3. Запорные механизмы с надежной степенью защиты. Их не получится вскрыть быстрее, чем за 20 минут.
4. Самые надежные из существующих. По уверениям производителей для взлома понадобится около получаса. Этого времени хватит, чтобы по месту совершения преступления успели прибыть сотрудники охранной службы или правоохранительных органов.

Замки на входные части наружных ограждений лучше выбирать в специализированных магазинах.

Как сделать калитку из профилированной трубы и профнастила своими руками

Изготовление каркаса (рамы)

Каркас сваривается при помощи инверторного сварочного аппарата, в качестве материала изготовления используется профильная труба 40х20х3 мм. Необходимо изготовить 2 поперечины 108 см (для установки между столбами), 2 стойки — высотой 185 см.

В деле монтажа и установки калиточной двери проявление фантазии и творческий подход очень приветствуются.

Поперечины не привариваются а «прихватываются» к пластинам, они держатся на двух точках сварки на место монтажа. В проеме должны получится две горизонтальные перемычки. На следующем этапе к поперечинам необходимо приварить вертикальные стойки, угол соединения должен составлять 90 градусов. При монтаже при необходимости проводится корректировка. Шов должен быть достаточно прочным, его следует приварить по периметру трубы со всех сторон. НА финальном этапе следует проверить все углы, они должны быть идеально ровными, что поможет избежать перекосов.

Устанавливаем петли

Обычные металлические петли для распашных ворот продаются на рынке или в магазинах стройматериалов. Они монтируются вертикально на одной оси сваркой. Сначала необходимо приварить нижнюю петлю, вторая монтируется после тщательной проверки. После этого необходимо убрать удерживающие калитку «прихватки». Конструкция свободно открывается и закрывается. На следующем этапе привариваются укосины. Для этого рекомендуется отрезать одинаковые части трубы, приложить их к месту монтажа, отметить мелом. Отрезать болгаркой, проверить, доработать при необходимости, приварить укосину.

Место для калитки необходимо выбрать таким образом, чтобы подходы к ней были удобными изнутри и снаружи.

Закрыть сваркой открытые срезы труб, что поможет предотвратить попадание снега и дождя внутрь них. В этих целях могут использоваться также силиконовые крышки.

Завершающие этапы монтажа

На финальном этапе конструкцию необходимо отшлифовать, прогрунтовать, покрасить, закрепить заполнение, зачистить места сварки, убрать ржавчину.

В последнюю очередь придаем калитке опрятный внешний вид.

Полезные рекомендации по изготовлению калитки от специалистов

Рекомендации:

• при превышении калитки высоты 2 м рекомендована установка дополнительной перекладины и вставки, это позволит снизить нагрузку на опорные столбы;
• в качестве опорных столбов могут применяться каменные, бетонные, кирпичные конструкции;
• после заливки столбов бетоном следует оставить неделю на его высыхание;
• оптимальное расстояние между землей и нижней частью калитки должно составлять 10 см;
• диагональные детали на каркасе помогут повысить прочность конструкции.

В настоящее время часто выбирают калитки, которые хорошо смотрятся с современным дизайном.

Откатные ворота из профнастила: инструкция по изготовлению с фото процесса

Подобные конструкции пользуются особой популярностью из-за возможности экономии внутреннего пространства небольших дворов. Предлагаем разобраться с тонкостями монтажа откатных ворот из профнастила, познакомившись с фото, подробно описывающими процесс монтажа.

Чертежи и схемы

Приступая к разработке схемы откатных ворот для частного дома из профнастила, стоит внимательно рассмотреть фото готовых конструкций и изучить их отличительные особенности. Это позволит лучше разобраться в особенностях и приобрести необходимые узлы. Такая система включает:

• несущую платформу;
• уловители;
• несущие тележки;
• накатной ролик;
• плату, предотвращающую раскачивание створки в момент движения;
• систему автоматики, если ворота решено сделать автоматическими.

Инструкция по изготовлению

Монтажные работы начинаются с установки опорных столбов. Процесс аналогичен описанному для распашной системы. Глубина подготавливаемых ям в этом случае должна быть около метра.

Для его формирования потребуется швеллер шириной 14–22 см и арматура с поперечными размерами 15 мм. Работы выполняются в следующей последовательности:

• из арматуры и швеллера изготавливаются армирующие элементы. Для этого пруты режутся на части и привариваются к полке швеллера;
• выкапывается траншея, на дне которой формируется подушка из песка толщиной 15 см;
• устанавливаются «банкетки» из арматуры;
• готовится раствор бетона и заливается в подготовленную траншею. Даётся время для его полного застывания.

Изготовление каркаса производится в следующей последовательности:

• трубы отрезаются в размер согласно чертежу;
• места соединение очищаются, обезжириваются, грунтуются и окрашиваются;
• варится внешний каркас;
• приваривается обрешётка, к которой будет крепиться профлист;
• крепится отделочный материал.

Сборка конструкции осуществляется в следующей последовательности:

• на ролики устанавливаем раму. Прихватываем её с помощью сварки, предварительно обеспечив требуемое пространственное положение. Выверив положение всех элементов, окончательно их привариваем;
• привариваем уловители, концевой ролик;
• контролируем положение накатного ролика. Он должен находить на уловитель;
• проверяем геометрию каркаса;
• обшиваем раму профнастилом.

Более детально с процессом сборки откатных ворот можно познакомиться в следующем видео:

Watch this video on YouTube

Как правильно сварить ворота из профильной трубы

Проще всего своими руками сварить распашные ворота из профтрубы.

1. Строительные работы начинают с создания чертежа и подсчета необходимых материалов. Купленные трубы осматривают на пригодность. В случае выявления ржавчины ее зачищают болгаркой или наждачной бумагой. Дополнительно трубы обрабатывают бензином или растворителем.
2. Трубы нарезают, соблюдая симметричность распашных ворот (обрезание проводят парно), и приступают к установке опор. Несущие части погружают в лунки размером 50 х 50 см и глубиной около 1 м. Устанавливают профтрубы строго вертикально, а заливают – бетоном, укрепляя конструкцию бутовым камнем. В теплых условиях раствор засыхает за 3 суток.
3. При сваривании труб в единый каркас постоянно контролируют ровность углов конструкции и диагональ створчатых элементов. На этом этапе устанавливают кованые элементы и замки, украшающие входную группу и защищающие двор от вторжения незваных гостей. Работы завершают удалением остатков сварки и шлифовкой изделия.

Обшивка ворот

Схема обшивки ворот из профнастила на профтрубы

Для приваривания петель, к которым будут крепиться распашные ворота, лучше привлечь помощника. Сначала петли наваривают на стойки, затем – на каркас. При выполнении сварочных работ не забывают надевать специальные защитные средства. Обшивку ворот профлистом осуществляют изнутри или снаружи каркаса. Расположение каркаса хозяин производит с учетом наличия/ отсутствия декорирующих элементов ковки. Если они будут иметь место по всей плоскости конструкции, профлист лучше крепить с внутренней стороны каркаса. Если декораций не будет, полотно прикручивают снаружи. Обшивочный материал закрепляют саморезами и заклепками.

Откатные ворота из профтрубы своими руками

При установке откатных ворот необходимо предусмотреть дополнительное боковое место (половинчатый размер всей конструкции). Оно требуется для монтажа роликов и прокладки направляющей

Для долгой службы откатной конструкции важно правильно рассчитать вес, подобрать материалы и сделать качественную закладку

Откатные ворота из профильной трубы

После создания чертежа и заготовки материалов хозяин занимается обустройством фундамента и установкой опорных столбов. Несущую часть рекомендуется делать из профтрубы сечением 100 х 100 мм. По желанию стойки прячут под кирпич. В целом работы проводятся аналогично изготовлению распашных ворот.

Отдельным пунктом является установка автоматики, которая требует предварительного проведения электропроводки. Откатный механизм движется по приваренному внизу направляющему рельсу, перемещаемому по роликовым кареткам (они должны прочно держаться на фундаменте). Поскольку каретки находятся внутри направляющей, их необходимо защищать от грязи и атмосферных осадков.

Обшивка и декорирование откатных ворот могут производиться из любых материалов. Но объёмные кованые элементы усложняют эксплуатацию конструкции и порой делают ее невозможной. Для создания полотна мастера советуют воспользоваться деревянными досками, обработанными антисептиком и лаком.

Также обшивка может быть создана из металлического листа – оцинкованного железа с высокими антикоррозионными свойствами. Материал устойчив к перепадам температур и прочен в эксплуатации. Некоторые хозяева предпочитают работать с профнастилом. Высота несущего профнастила варьируется в пределах 45 – 160 мм. Рельефный материал можно окрашивать и покрывать защитным полимером.

Как будут выглядеть ваши ворота из профтрубы, дело вкуса. Главное, составить четкий эскиз и запастись качественными материалами. И тогда добротно сложенная конструкция прослужит многие годы.

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем  поперечину из той же трубы 40*40 мм

Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы

Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы

Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры.  Готовые швы зачищаем, грунтуем, красим

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Окрашенный каркас

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Практически готовы

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Самодельные засовы

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Из профлиста можно сделать откатные ворота и оснастить их автоматикой.

Как сделать своими руками?

Красивые ворота из профилированного листа для забора частного дома можно без большого труда соорудить самостоятельно. Главное – составить план действий и четко его придерживаться. Сделать это поможет изложенная далее информация.

Подготовка

Первое, что необходимо сделать на данном этапе – это подобрать подходящие плотность, цвет и фактуру профлиста в соответствии со своими потребностями и требованиями. После этого нужно снять мерки, произвести расчет длины, ширины и высоты будущих ворот. Ширину нужно подбирать в зависимости от габаритов автомобилей, которые предположительно будут проезжать сквозь ворота. Высота может совпадать с размерами, которые предлагает изготовитель профлистов (стандарт 2-2,2 метра).

Когда это будет выполнено, для наглядности и понимания последующих действий следует составить на листе бумаги простой схематичный чертеж с указанием на нем размеров конструкции.

Опоры

Наиболее простой и надежный способ установки опор для ворот из профилированного листа – это выкапывание углубления в земле садовым буром или лопатой и последующее бетонирование столбов. Чем глубже будет яма, тем больший объем бетона будет необходимо в нее залить. Оптимальная глубина – это одна треть от длины опорного столба.

Дно углубления нужно посыпать смесью из щебня и крупного песка примерно в 30 сантиметров толщиной. Такая подушка защитит металл от воздействия влаги и минусовых температур. Саму опору перед бетонированием стоит обработать антикоррозионным покрытием – это продлит срок ее службы.

Устанавливать опорную конструкцию необходимо строго в вертикальном положении. Любое отклонение грозит перекосом и нарушением всей конструкции. Во избежание ошибок следует пользоваться строительным уровнем. Только после точного замера можно переходить к заливке цементом.

Каркас

Это один из важнейших этапов изготовления ворот из профилированного листа. От того, насколько правильно он будет выполнен, зависит внешний вид и функциональность будущего изделия.

После того как опоры будут надежно закреплены, можно переходить к изготовлению рамы будущих ворот. Имеет смысл перед этим еще раз перепроверить правильность выполненных расчетов, ведь после того как каркас будет готов, изменить параметры ворот будет уже нельзя.

Заранее подготовленный металл нужно разрезать на элементы рамы. Оптимальный угол, под которым они будут свариваться, должен составлять 45 градусов. Это обеспечит наиболее надежное скрепление деталей.

Полученные заготовки необходимо очистить от ржавчины и прочих загрязнений, а после этого приступать к сварке. Для того чтобы иметь возможность проверить правильность скрепления, можно сначала наживить детали, и только потом уплотнить их сплошным швом.

Укладка профнастила

Выполнение этого этапа не отличается особенной сложностью, но и тут нужно знать несколько правил монтажа профилированных листов. Укладывать покрытие можно как с одной, так и с обеих сторон каркаса. Для фиксации листов используются специальные саморезы или заклепки. Первые наиболее практичные, так как они исключают возможность попадания влаги в отверстия, а значит, продлевают срок службы ворот. Но заклепки практически незаметны на воротах, особенно если они покрашены под цвет покрытия.

Монтаж ворот

Когда все составляющие ворот готовы, можно приступать к их объединению в общую конструкцию. Прикручивается профнастил через нижние волны ко всем перемычкам (как горизонтальным, так и диагональным). Между собой листы соединяются через верхние выпуклые части путем наложения друг на друга.

Не обойтись без дополнительных комплектующих деталей – замков и креплений. Современные производители предлагают широкий ассортимент навесных, накладных или врезных замков. Установка любого вида не отличается особенной сложностью. Их необходимо установить как посередине, так и снизу створок. Это обеспечит равномерную нагрузку на ворота, а также более надежную защиту от взлома.

Следуя несложным правилам, вполне возможно за несколько дней самостоятельно изготовить забор с воротами из профнастила.

Как сделать забор с воротами из профлиста, смотрите в видео ниже.

Отделка и уход

Благодаря наличию полимерного покрытия конструкции из профнастила практически не нуждаются в поддерживающем уходе и дополнительной отделке. Можно осуществлять сезонную чистку забора перед летом или после зимы, чтобы удалить с поверхности грязь и пыль. Дополнительное окрашивание допустимо, но не несёт в себе какой-либо практической или декоративной пользы.

Единственное, на что стоит своевременно обращать внимание — обработка трещин, сколов и других повреждений защитного покрытия. Повреждённое место необходимо очистить от коррозии, если таковая имеется, обезжирить и закрасить коррозионностойкой краской под цвет профнастила

Данную процедуру желательно осуществлять сразу после появления дефекта, не давая коррозии распространяться вглубь листа.

Звонок для калитки из профнастила

Недорогой комплект беспроводного звонка

Обязательным элементом любой калитки является звонок, который позволяет гостям не стучать в дверь тяжёлыми предметами. Калитки из профнастила находятся на значительном удалении от дома и тянуть провода для питания традиционного звонка будет не очень удобно. Оптимальным решением является использование беспроводных звонков, которые не зависят от городской электросети — в качестве автономных источников питания в них применяются пальчиковые или аккумуляторные батарейки. Более совершенные и дорогостоящие модели могут дополнительно оснащаться датчиком движения, видеокамерой или домофоном.

Беспроводной звонок состоит из двух частей: кнопки и приёмного блока. Кнопка устанавливается непосредственно на калитку, а приёмный блок заносится в дом. Важным параметром беспроводного звонка является радиус приёма сигнала — максимальное расстояние, на которое можно разделить кнопку и приёмный блок. В зависимости от модели радиус приёма сигнала может составлять от 25 до 200 метров.

Установка беспроводных звонков максимально проста — большинство кнопок выпускаются на самоклеящейся основе. Также в корпусе присутствуют специальные выемки для фиксации посредством саморезов. Монтаж звонка осуществляется в следующем порядке:

1. Выбранное место очищается от пыли и обезжиривается спиртом или ацетоном;
2. С самоклеящейся основы снимается плёнка. Кнопка плотно прижимается к поверхности калитки/забора;
3. Жёсткий монтаж осуществляется посредством специальных саморезов по металлу. На поверхности калитки/забора отмечается местоположение будущего звонка;
4. На месте вхождения саморезов просверливаются отверстия соответствующего диаметра. Можно попробовать закрутить саморезы сразу, но велик риск сделать вмятину на поверхности полотна;
5. Устанавливается звонок и вкручиваются саморезы;
6. Место стыка саморезов и профнастила обрабатывается герметиком, чтобы предотвратить коррозию.

Установка базовой части устройства осуществляется внутри дома, рядом с розеткой. Как правило, в корпусе имеется гнездо для гвоздя или самореза — устройство просто вешается на любой подходящий крепёж.

Выбираем материал

В качестве несущей конструкции выбирается профтруба. Толщина стенок в среднем составляет 2,5 мм. С профтрубой не может соперничать даже уголковый или П-образный профиль со стенками аналогичной толщины. Профлист обладает длиной в 6-12 м, причем некоторые поставщики режут его на двухметровые отрезки. Длина волны профлиста – до 15 см, ширина – 1-2 м, толщина листа – 0,9-1,8 мм. Более толстые профлисты не производятся. Если требуется большая, чем 1,8 мм, толщина, то воспользуйтесь обычной листовой сталью, не имеющей цинкового покрытия. Такая применялась при строительстве стальных гаражей.

В качестве петель подойдут любые гаражные петли, выдерживающие створки ворот. Опыт показывает, что на запасе прочности лучше не экономить: крепкая калитка, которую можно изготовить в домашних условиях, послужит гарантом надёжной защиты от непрошеных гостей. Усиленные петли должны работать чётко, без заедания, подобно шарнирам.
