Водяной теплый пол – самая распространенная система для отопления индивидуального дома. Ее важная составляющая – трубы из полипропилена или металлопластика. Также в систему входят циркуляционный насос, коллектор-смеситель, и трехходовые клапаны (по числу водных контуров).

Вот как работает эта система: подогретая жидкость продвигается по  нагревательному контуру и отдает свое тепло стяжке. Остывшая вода уходит в обратку, перетекает в котел, снова нагревается – цикл повторяется дальше. Ограничители, встроенные в систему, не позволяют нагреться полу выше заданной температуры.

Плюсы и минусы водяной системы теплого пола в частном доме

Водяные полы разделяют по виду монтажа: обычно трубы заливают в стяжку, но есть и настильные системы, деревянные или полистирольные.

sly2kУчастник

Поверх лаг кладется доска 50 мм, в ней фрезеруются углубления для укладки туб, далее укладывается фольга с заходом в углубления (как гидроизоляция и для лучшего распределения тепла), укладываются металлопластиковые трубы. Все это закрывается досками (сосна 20 мм), доски покрываем полиуретановым лаком с двух сторон.

Каждый вид водяного теплого пола хорош в определенных условиях.

Легкая и быстропрогреваемая настильная система считается идеальным решением для щитовых домов.

Полистирольная система рекомендуется для деревянного пола.

Бетонную систему выбирают для капитальных, мощных построек. Она, как уже говорилось, дороже, но это – незаменимый элемент энергоэффективного дома.

Монтаж системы водяного теплого дело крайне ответственное: протечка будет означать ремонт чернового пола, покрытия и отделки.

Монтаж

Чтобы установить ИК пленочный пол, надо выполнить ряд последовательных действий:

1. В первую очередь необходимо разработать проект и произвести все необходимые расчеты.
2. Обзавестись всеми нужными материалами и инструментами.
3. Произвести монтаж ИК пола.
4. Запустить систему и проверить функционирование.
5. Произвести чистовую отделку.

Расчёт площади

Главное отличительное свойство инфракрасного пленочного пола в том, что он не устанавливается под мебель. Поэтому производя расчет количества материала, которое потребуется и выбрав место размещения пленки, надо вычесть тот участок, где пленка не будет прокладываться.

Расчет общей площади помещения S=a*b Расчет площади обогрева Sоб=S — (X, Y, Z) где, S — общая площадь помещения, м²; a, b — длина и ширина помещения, м; Sоб — площадь обогрева, м²; X, Y, Z — неподвижные или низкостоящие предметы интерьера (мебель, бытовая техника и т.д.). Осуществляя расчет обогреваемой площади, учитывайте, что ИК пленка укладывается на расстоянии 100 мм и более к любой вертикальной поверхности.

Когда размер нужной площади выявлен, следующим шагом становится расчет мощности.

Расчет энергопотребления

Потребление энергии ИК пленочным полом Э=S*k*T где, Э — энергопотребление, Вт/час; S — общая площадь помещения, м²; k — коэффициент пересчета (зависит от установленной температуры, если система включена на 50 % — коэффициент будет равен 0,56); Т — тепловая мощность пола, Вт. Сумма затрачиваемых средств на отопление инфракрасным полом высчитывается, исходя из тарифа на электроэнергию в вашей местности.

Установка терморегулятора позволяет сократить расходы на ИК тёплый пол примерно на 35 %.

Критерии выбора терморегуляторов для тёплого пола.

Расчет мощности

Если площадь помещения, которое планируется обогреваться пленочным полом, очень большая — для монтажа такой системы понадобится несколько комплектов ИК пленки. В такой ситуации нужно суммировать их мощность.

Использование нескольких комплектов ИК плёнки Pобщ = P1+P2+…+Pi Использование части комплекта Pобщ=1,10*L

где, Pобщ — общая мощность пленочного пола, Вт; P1…Pi — мощность отдельно взятого комплекта пленки, Вт; L — длина инфракрасной пленки, которая используется при монтаже, м; 1,10 — коэффициент пересчета мощности пленочного пола.

Расчет количества терморегуляторов

Главное предназначение терморегулятора для инфракрасного теплого пола — регулирование степени обогрева.

Если вы подключаете сразу несколько комплектов пленочного пола, то нужны сразу несколько термостатов, поскольку мощность, которую потребляет теплый пол, суммируется.

Устанавливать терморегулятор рекомендуется на высоте от 15-20 см, над уровнем чистового покрытия.

Терморегулятор лучше размещать на стене, которая перпендикулярна направлению расположения полос.

Выделяется два способа подключения:

1. Зонирование и подсоединение каждой зоны к отдельному термостату.
2. Подсоединить твердотельное реле или магнитный пускатель. Осуществлять такое подключение самостоятельно нельзя, здесь нужны знания и навыки электрика.

Про кабельный тёплый пол можете прочитать тут.

Рекомендации по выбору

Чтобы сделать правильный выбор системы подогрева, придется следовать определенным правилам

Важно учитывать характеристики помещения – квартира это или дом, как здесь оборудовано отопление, произведена ли уже отделка помещений, какое напольное покрытие будет укладываться. Учитывается этажность дома, материалы, из которых он построен, размеры обогреваемых комнат

Монтаж электрического теплого пола

Если в жилье планируется обустройство стяжки, то в частном доме может быть обустроена система водяного пола. В больших комнатах она будет довольно экономной. Также в случае монтажа стяжки можно использовать для обогрева основания и электрический кабель.

Если стяжка уже залита, то используется система миниматов или ИК полов. Последние особенно актуальны, если осталось лишь уложить финишное покрытие пола. В этом случае дополнительно и особых материалов не потребуется. Также ИК полы дают возможность застелить основание такими популярными материалами, как ковролин или ламинат.

Финишное покрытие

Надо правильно подобрать нагревательный элемент под конкретный вид отделочного полового покрытия.

Интенсивность теплоотдачи разных отделочных материалов для пола

• Керамический гранит. Для его укладки подходит стержневой, пленочный или кабельный пол. Единственный минус – тепло от кабеля будет уходить вверх и вниз одновременно. Чтобы этого избежать, между бетонным основанием и стержневым обогревом укладывают теплоотражающий экран из фольги с утеплителем. Энергия отражается и направляется внутрь помещения.
• Линолеум. Капризный материал, который при нагреве может вздуться, поменять цвет, разовраться. Поэтому мощность нагревательных элементов под линолеум ограничивается 0,14-0,15 кВт/м2. Для его укладки подойдет любой пленочный или слабый кабельный пол.

• Ламинат. Плохо реагирует на резкие перепады температуры. Инфракрасная пленка – это идеальный вариант для установки под ламинат. Также применяют нагревательные маты. Монтаж не занимает много времени. На пленку стелют защитную подложку и укладывают ламинат. При выходе из строя системы обогрева ламинат легко демонтируется, поломка исправляется, покрытие быстро восстанавливается.
• Ковролин. Материал, которому необходим минимальный прогрев. Его укладывают на пленочный инфракрасный пол.

Два типа пола с подогревом: как работают, чем характерны

Общим для обеих систем является то, что они спрятаны под напольным покрытием, не имея прямого контакта с воздухом комнаты. Так что никакой конвекции, сопровождаемой подниманием пыли, происходить не может. Благодаря этому и воздух не пересушивается, как бывает в случае применения напольных обогревателей.

Водяной теплый пол – удобно не везде разрешено

Теплые полы водяного типа многие выбирают из-за их невысокой стоимости эксплуатации. Ведь электричества они не потребляют, а подключаются к общей системе отопления дома. Так-то оно так, но при их работе повышается потребление энергоносителя (обычно это газ), и маломощный котел может не справиться с нагрузкой, более того котел должен быть автоматическим.

Приходится этот котел менять, покупая более мощную своременную модель. Учтем еще и расходы газа, так что сэкономить (по сравнению с полом электрического типа) получается только при нагреве больших помещений.

Естественно, многим приходило в голову, что проще и выгоднее подключить водяной теплый пол в городской квартире, имеющей центральное отопление. В итоге и расходов-то никаких лишних не появится – красота! Не тут-то было – очень ошибались такие наивные люди, установившие у себя подобные системы. Получилось, что деньги выброшены на ветер. А все потому, что категорически запрещено в домах с центральным отоплением подключать к ним теплый пол. За это еще и штраф берут немалый.

Водяной теплый пол из металлопласта.

Теплые полы, работающие от электричества

Чтобы принять окончательное решение, какой теплый пол лучше — электрический или водяной, нужно поближе рассмотреть и конструкции, работающие на электричестве. Тут есть несколько разновидностей: кабельная система, инфракрасный пол и система мини матов.

#1. Кабельный теплый пол.

Данный тип «подпольного» обогрева представляет собой систему кабелей. Они состоят из отдельных секций, каждая из которых, в свою очередь, представлена экранированным кабелем (с одной или двумя жилами) в двухслойной изоляции. Кабели соединены между собой надежными герметичными муфтами

Все эти предосторожности делают обогревательную систему абсолютно безопасной даже в тех помещениях, где очень сыро

Такая система экономична — для разных комнат можно подобрать разную мощность используемого кабеля. Ведь на кухне или в коридоре совсем не нужен пол мощностью от 150 до 180 ватт на квадратный метр, как для помещений, которые не отапливаются (например, лоджии, балконы). Кухонному полу вполне хватит мощности в 120 ватт на квадратный метр, а для ванной – 140 ватт на квадратный метр. «Кабельные» полы — самые дешевые из всех тех, которые работают на электричестве. Но для них нужна стяжка – это обязательное условие. Из-за нее высота пола увеличивается.

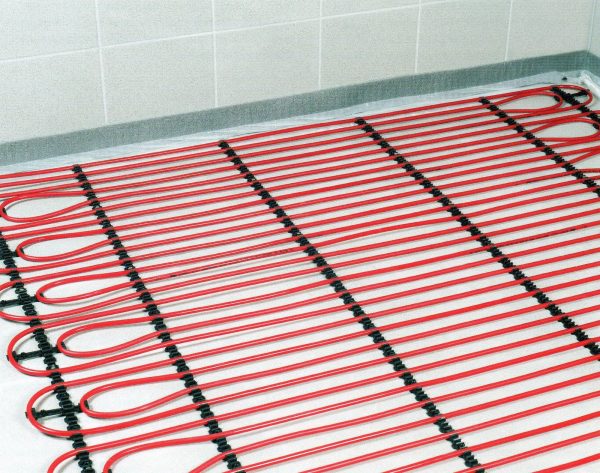

Монтаж кабельного теплого пола.

#2. Что такое нагревательные маты.

Так называют тоже систему кабелей, только очень тоненьких (3 миллиметра или меньше). Закреплены они на сетке из стекловолокна, продаются в рулонах, которые внешне весьма похожи на маты или коврики. Поэтому их и стали называть миниматами. Они крайне быстро монтируются – достаточно лишь раскатать такой рулончик по основанию, а затем подключить кабель к подрозетнику, оснащенному регулятором температуры. Именно этот тип считается самым лучшим теплым полом под плитку. Ведь плиточное покрытие можно клеить непосредственно на миниматы.

#3. Инфракрасный теплый пол.

Если использовать вместо кабелей специальную инфракрасную пленку, то получим инфракрасный пол. Он тоже работает от электрического тока, устанавливаться может даже под ковролиновое покрытие или под ламинат, в бетонной стяжке не нуждается. Причем смонтировать его вполне возможно почти мгновенно — всего лишь за пару часов. А потом можно сразу включать и пользоваться, так как нет необходимости ждать, пока клей застынет, или цемент схватится.

Этот тип «греющих» полов хорош в том плане, что при монтаже абсолютно нет ни грязи, ни пыли. Поэтому его вполне можно смонтировать тогда, когда квартира сияет новеньким ремонтом – ничего не испортится и не запачкается. Причем инфракрасную пленку можно стелить не только на пол, но и на стены. Если хотите, даже потолок на даче можете ею обогреть. Если, конечно, цена вас не отпугнет – карбоновая пленка стоит недешево.

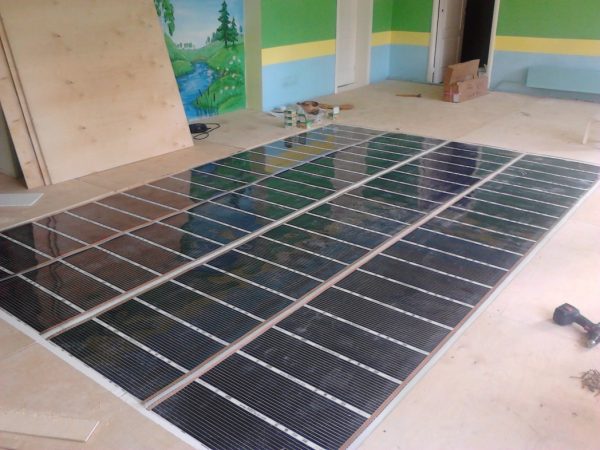

Пленочный инфракрасный теплый пол.

Преимущества и недостатки

Подогрев поверхности пола для достижения комфортной температуры в помещении знаком ещё со времён Древнего Рима. В настоящее время такой вариант отопления прочно вошёл в нашу жизнь, поскольку обеспечивает равномерный прогрев площади без пересушивания воздуха и вредных выбросов в него. Тёплый электрический пол обладает явными преимуществами по сравнению с иными отопительными системами:

• Равномерный обогрев помещения;
• Совместимость со всеми видами напольных покрытий;
• Независимость от центрального отопления;
• Работа без котлового агрегата и обслуживания;
• Простой монтаж без согласования с контролирующими органами;
• Отсутствие риска прорыва, в отличие от водяного варианта.

В холодное время года или в периоды межсезонья повысить комфорт проживания и обогреть дом поможет система «тёплый пол»

Несмотря на множество плюсов, электрические полы имеют некоторые недостатки:

• Наличие электромагнитного излучения (хотя производители утверждают, что оно безопасно для человека);
• Высокий расход электроэнергии, особенно при большой площади обогрева;
• Опасность поражения током при нарушенной изоляции во влажных помещениях;
• Негативное влияние на некоторые виды покрытий ( к примеру, деревянный пол или ламинат от постоянного нагрева могут рассохнуться);
• Необходимость обустройства в доме мощной электропроводки, в случае использования тёплого пола в нескольких комнатах одновременно.

Виды электрических тёплых полов

Виды тёплых электрополов различают по основному нагревательному элементу.

Кабельный

Базовый греющий элемент такого пола – электрический кабель, который укладывают под напольное покрытие. Принцип работы греющего элемента сходен со стандартным ТЭНом: при подключении к сети кабель вырабатывает тепловую энергию, которая просачивается через финишные напольные покрытия и греет помещение.

Кабельный пол чаще всего устанавливают под различные напольные покрытия

В зависимости от использованного кабеля полы делятся на:

1. Одножильные. Состоят из одного провода, одновременно выполняющего функцию проводника и нагревательного элемента. Недостаток этого варианта состоит в высоком излучении, поэтому в жилых комнатах его использовать не рекомендуется.
2. Двужильные. Конструкция состоит из двух проводов: нагревательного и замыкающего. Двужильный кабель создаёт минимальное электромагнитное излучение, и его можно использовать даже в детских комнатах. Минусом варианта считают высокую цену.
3. Саморегулирующиеся. В них использованы нагревательные жилы, а между ними располагается полупроводниковая матрица, состоящая из независимых элементов. Полупроводники реагируют на изменения окружающей температуры и самостоятельно меняют сопротивление. Преимущество системы состоит в автоматическом предотвращении перегрева во время работы. Системы работают без терморегуляторов и датчиков температуры, поэтому более удобны в эксплуатации.

В настоящее время на смену простым кабельным системам пришли электрические маты, в которых провод уже вплетён в мягкую диэлектрическую сетку. Для монтажа такой системы достаточно раскатать сетку по полу и зафиксировать её раствором. Сетку, не нарушая целостность кабеля, можно кроить, придавая нужную конфигурацию. Это удобно в случае монтажа кабельного пола в труднодоступных местах.

Плёночный

В основе плёночного пола (ИК плёнки) лежит принцип инфракрасного излучения. В качестве нагревательного элемента в этом варианте использованы полосы карбонового материала, соединённые между собой медной шиной. Вся конструкция запаяна в полипропиленовую плёнку для защиты от возгорания и попадания внутрь влаги.

Плёночный пол – экономичная и безопасная в эксплуатации система

Принцип работы ИК плёнки прост: по медным шинам передаётся напряжение, от которого активируется работа греющих элементов. Под покрытием вырабатываются и скапливаются инфракрасные лучи, которые отдают тепло поверхности. При этом сама ИК плёнка не нагревается.

Термоплёнка – экономичная и безопасная в эксплуатации система. Её можно использовать в качестве основного и дополнительного источника тепла. Хорошо зарекомендовал себя плёночный пол в подогреве балконов и лоджий. Плюсы этого варианта состоят не только в практическом, но и в юридическом плане: отопление балкона термоплёнкой не требует согласования проекта квартиры в контролирующих организациях.

Стержневой

Стержневой пол – вид инфракрасного обогревателя, состоящий из стержней, соединённых параллельно гибкими проводами. Стержни наполнены карбоном, серебром и медью. Подача тока в карбоновый наполнитель вызывает нагрев стержня.

Стержневой пол самостоятельно регулирует температуру прогрева системы, но дополнительно нуждается в установке терморегулятора. Саморегуляция помогает предотвратить перегрев, а терморегулятор – сэкономить электроэнергию и продлить срок службы системы.

При всех своих достоинствах стержневой пол имеет существенный недостаток – это самая дорогая электрическая система отопления

Несмотря на преимущества, стержневые полы имеют некоторые недостатки:

1. Высокая цена. Стержневой пол – самый дорогой из всех вариантов электрических систем отопления.
2. Сложное подключение к сети. Доверять процедуру подключения к полу подачи электроэнергии необходимо только специалисту.
3. Монтаж исключительно в стяжку или плиточный клей. Если из строя выйдет какой-либо элемент придётся разбивать бетонную стяжку

Как выбрать теплый пол

При выборе систем тёплых полов нужно учитывать ряд влияющих факторов:

• технология укладки, уровень сложности, необходимость привлечения специалистов;
• требования к условиям эксплуатации;
• технические характеристики – предельная температура нагрева, потребляемая мощность;
• оценить количество преимуществ и недостатков типов систем.

В Таблице 1 показаны основные характеристики каждой из видов отопительных систем тёплых полов, которые помогут определиться с выбором.

Таблица 1. Сравнение систем тёплых полов.

Выбираем теплый пол для конкретных условий

Чтобы окончательно решить для себя, какие теплые полы лучше выбрать, нужно, прежде всего, внимательно изучить основание, на которое эти полы будут настилаться. А то можно выбрать наобум, а потом с огорчением узнать, что данная система обогрева к имеющемуся основанию или условиям не подходит совершенно. Давайте заранее рассмотрим некоторые варианты, которые могут быть.

Какой пол можно использовать если в помещении предполагается заливка стяжки

Если квартира или дом у вас новый или вы делаете капитальный ремонт, то пола как такового там еще нет. Во всяком случае, в большинстве случаев это именно так. В частном доме с автономной системой отопления, можно устроить водяной теплый пол. В квартире же в этом случае монтируют систему обогревающих кабелей. После монтажа той или иной системы все основание заливается цементно-песчаной стяжкой.

Что делать если стяжка уже имеется, а высоту пола увеличивать нет возможности

Здесь лучше всего применить систему мини матов. На старое основание раскатывают такой «коврик» с обогревательными кабелями, спрятанными внутри. Быстро подключив его, можно приступать к укладке декоративного плиточного покрытия. Укладку плитки производят непосредственно на мини маты.

Нанесение клея на маты для укладки керамической плитки.

Возможно в данном случае монтировать и инфракрасные теплые полы. Уложив их на основание, можно сразу приступать к укладке того материала, которым предполагается отделать пол. Но под плитку не стоит монтировать инфракрасный пол, так как клей к нему не пристанет. Однако если имеется сильное желание это сделать, то используйте только сухой способ и на карбоновую пленку положите листы гипсокартона или стекломагния, а затем уже плитку.

Какой теплый пол использовать под ламинат, линолеум и ковролин

Если вы мучаетесь вопросом, какой теплый пол лучше — кабельный или инфракрасный, собираясь стелить одно из этих покрытий, но заливка стяжки не предполагается, то отдайте предпочтение второму. Для ковролина и ламината с линолеумом тоненькая карбоновая пленка – оптимальный вариант. Ее толщина всего 0,3 миллиметра, и только она превосходно прогреет любой из этих материалов.

Когда монтируют полы с подогревом, обычно сразу решают, будет ли в доме какой-то иной источник обогрева, кроме этих полов. Как правило, основная отопительная система уже имеется (или планируется), а теплые полы используют с целью создания дополнительного комфорта. Однако все чаще и чаще теплый пол выбирают в качестве основной системы отопления. Поэтому здесь нужно разобраться какую систему теплого пола использовать в том или ином случае.

#1. Если теплый пол – лишь дополнение к основной системе отопления.

Тут можно позволить себе практически любую из перечисленных выше систем. Естественно, учитывая то, что разные виды теплых полов требуют наличия либо отсутствия стяжки, а также определенного напольного покрытия. Ну, и о том, что водяная система подходит лишь для подогрева пола в большом частном доме с автономной системой отопления, тоже забывать не будем. А в остальном – выбор неограничен.

#2. Если теплый пол – единственный источник тепла морозной зимой.

В этом случае надо запомнить важную вещь: нагреваемая площадь поверхности пола должна составить не меньше, чем семь десятых общей площади. Только тогда в доме будет тепло. Монтируя нагревательную кабельную секцию, нужно как можно ближе друг к другу укладывать соседние витки кабеля. Так мы повысим удельную мощность (рассчитанную на один квадратный метр), соответственно, и отдачу тепла.

Надо заметить, что нагревательные маты, которые жестко собраны, изначально имеют не очень большую мощность. С этим ничего не поделаешь, поэтому они как основной источник тепла не годятся. И определяясь с тем, какой выбрать теплый пол в качестве основного, в сторону мини матов лучше даже не смотреть. А вот инфракрасная пленка, водяной пол или кабели подойдут вполне. При этом в частном доме с автономной системой отопления лучше всего остановится именно на водяных теплых полах. Монтаж их осуществляется во время установки всей системы отопления дома, после чего заливается стяжка и производится дальнейшая отделка.

№9. Что еще учесть при покупке?

Чтобы гарантированно получить хороший и долговечный теплый электрический пол, обратите внимание на следующие нюансы:

• терморегулятор может контролировать температуру по воздуху и по полу. Если теплый пол – основной источник тепла, лучше установить регуляцию по воздуху в помещении. В детской комнате, ванной важна температура пола. Есть двойные регуляторы. Их имеет смысл использовать для деревянных полов;
• вместе с покупкой самого теплого пола лучше сразу приобрести все комплектующие;
• теплый пол должен иметь сертификацию и гарантию. Также к системе должна прилагаться инструкция с указанием условий эксплуатации и нюансов монтажа;
• перед покупкой проверьте состояние кабелей/пленки/стержней, оцените целостность и соответствие заявленной комплектации;
• отдавайте предпочтение продукции проверенных производителей. Среди самых надежных отметим Rehau, Devi, Energy, Ensto, Eltherm, Caleo, «Теплолюкс».
